FeRAM铁电存储器魏双

铁电存储器读取函数-回复什么是铁电存储器？它的工作原理是什么？如何进行数据读取？铁电存储器是一种非挥发性存储器，它利用铁电材料的特殊性质来存储和读取数据。

和传统的存储器相比，铁电存储器具有更高的存储密度、更低的功耗和更长的数据保存时间。

铁电存储器的工作原理基于铁电效应。

铁电材料在外加电场的作用下，其原子排列发生变化，从而改变材料的极化方向。

这种极化的方向可以表示二进制位的值，例如正极化表示“1”而负极化表示“0”。

数据的读取是通过对铁电材料施加外加电场来实现的。

读取操作是非破坏性的，即通过改变电场的方向来检测和测量材料的极化状态，而不会改变它。

这是铁电存储器的一个重要特点，因为它允许多次读取而不会导致数据的丧失或损坏。

数据的读取操作可以分为以下几个步骤：1. 设置读取电场：首先，需要设置一个适当的读取电场，以确保能够正确读取数据。

这个电场的强度和方向需要根据具体的铁电材料和存储器结构来确定。

2. 施加读取电场：接下来，将读取电场施加到铁电存储器上。

这可以通过使用适当的电路和设备来完成。

3. 检测极化状态：一旦读取电场施加到铁电存储器上，就可以检测和测量材料的极化状态。

这可以通过一些传感器或探测器来实现。

4. 确定二进制值：通过检测极化状态，可以确定每个二进制位的值。

正极化表示“1”，而负极化表示“0”。

5. 输出数据：最后，将读取的数据输出到外部设备或处理器中。

这可以通过一系列的电路和通信接口来实现。

需要注意的是，读取铁电存储器的过程相对比较复杂，并且需要一些特殊的设备和技术来实现。

因此，实际应用中需要考虑诸如电路设计、信号处理和噪声消除等方面的问题。

可以预见的是，随着技术的进一步发展，铁电存储器将在数据存储领域发挥越来越重要的作用。

它不仅可以应用在传统的计算机存储器中，还可以用于其他领域，例如物联网设备、嵌入式系统和人工智能算法等。

总体而言，铁电存储器的读取操作是通过设置读取电场、施加读取电场、检测极化状态、确定二进制值和输出数据等步骤来实现的。

铁电存储器(FRAM)：相对于其它类型的半导体技术而言，铁电存储器具有一些独一无二的特性。

传统的主流半导体存储器可以分为两类--易失性和非易失性。

易失性的存储器包括静态存储器SRAM（static random access memory)和动态存储器DRAM （dynamic random access memory)。

SRAM和DRAM在掉电的时候均会失去保存的数据。

RAM 类型的存储器易于使用、性能好，可是它们同样会在掉电的情况下会失去所保存的数据。

非易失性存储器在掉电的情况下并不会丢失所存储的数据。

然而所有的主流的非易失性存储器均源自于只读存储器（ROM）技术。

正如你所猜想的一样，被称为只读存储器的东西肯定不容易进行写入操作，而事实上是根本不能写入。

所有由ROM技术研发出的存储器则都具有写入信息困难的特点。

这些技术包括有EPROM (几乎已经废止）、EEPROM和Flash。

这些存储器不仅写入速度慢，而且只能有限次的擦写，写入时功耗大。

铁电存储器能兼容RAM的一切功能，并且和ROM技术一样，是一种非易失性的存储器。

铁电存储器在这两类存储类型间搭起了一座跨越沟壑的桥梁--一种非易失性的RAM。

当一个电场被加到铁电晶体时，中心原子顺着电场的方向在晶体里移动。

当原子移动时，它通过一个能量壁垒，从而引起电荷击穿。

内部电路感应到电荷击穿并设置存储器。

移去电场后，中心原子保持不动，存储器的状态也得以保存。

铁电存储器不需要定时更新，掉电后数据能够继续保存，速度快而且不容易写坏。

铁电存储器技术和标准的CMOS制造工艺相兼容。

铁电薄膜被放置于CMOS基层之上，并置于两电极之间，使用金属互连并钝化后完成铁电制造过程。

Ramtron公司的铁电存储器技术到现在已经相当的成熟。

最初的铁电存储器采用两晶体管/两电容器(2T/2C)的结构，导致元件体积相对过大。

最近随着铁电材料和制造工艺的发展，在铁电存储器的每一单元内都不再需要配置标准电容器。

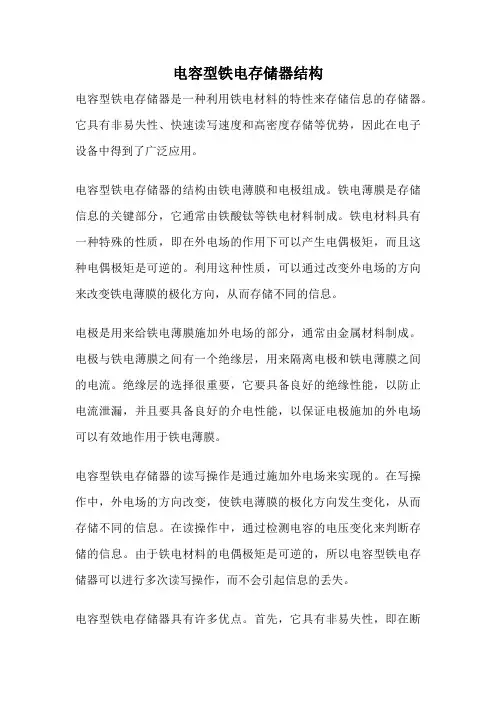

电容型铁电存储器结构电容型铁电存储器是一种利用铁电材料的特性来存储信息的存储器。

它具有非易失性、快速读写速度和高密度存储等优势，因此在电子设备中得到了广泛应用。

电容型铁电存储器的结构由铁电薄膜和电极组成。

铁电薄膜是存储信息的关键部分，它通常由铁酸钛等铁电材料制成。

铁电材料具有一种特殊的性质，即在外电场的作用下可以产生电偶极矩，而且这种电偶极矩是可逆的。

利用这种性质，可以通过改变外电场的方向来改变铁电薄膜的极化方向，从而存储不同的信息。

电极是用来给铁电薄膜施加外电场的部分，通常由金属材料制成。

电极与铁电薄膜之间有一个绝缘层，用来隔离电极和铁电薄膜之间的电流。

绝缘层的选择很重要，它要具备良好的绝缘性能，以防止电流泄漏，并且要具备良好的介电性能，以保证电极施加的外电场可以有效地作用于铁电薄膜。

电容型铁电存储器的读写操作是通过施加外电场来实现的。

在写操作中，外电场的方向改变，使铁电薄膜的极化方向发生变化，从而存储不同的信息。

在读操作中，通过检测电容的电压变化来判断存储的信息。

由于铁电材料的电偶极矩是可逆的，所以电容型铁电存储器可以进行多次读写操作，而不会引起信息的丢失。

电容型铁电存储器具有许多优点。

首先，它具有非易失性，即在断电情况下仍能保持存储的信息，这使得它在断电后能够快速恢复工作。

其次，电容型铁电存储器的读写速度非常快，可以达到纳秒级甚至更短的时间，这使得它在高速数据处理中得到了广泛应用。

此外，电容型铁电存储器的密度很高，可以实现大容量的存储，这对于现代电子设备来说非常重要。

然而，电容型铁电存储器也存在一些缺点。

首先，由于铁电薄膜的极化方向可以改变，所以在读写操作中需要施加外电场，这就需要额外的能量消耗。

其次，铁电材料在长时间的使用中可能会发生极化疲劳现象，导致存储的信息丢失。

此外，铁电材料的制备工艺相对复杂，成本较高。

总的来说，电容型铁电存储器是一种具有非易失性、快速读写速度和高密度存储等优势的存储器。

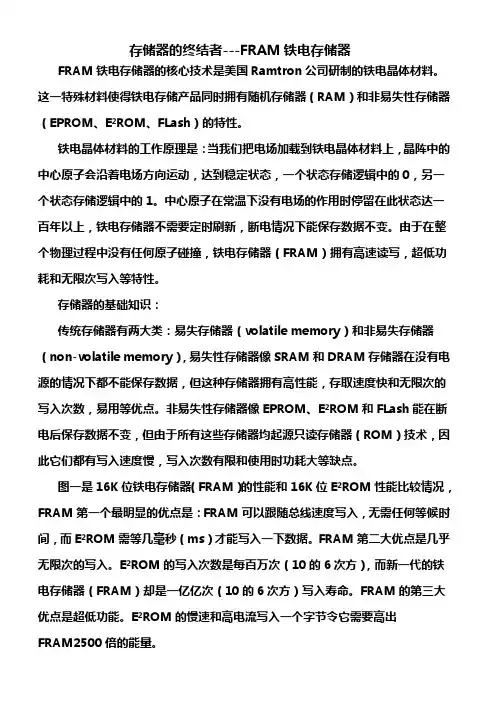

存储器的终结者---FRAM铁电存储器FRAM铁电存储器的核心技术是美国Ramtron公司研制的铁电晶体材料。

这一特殊材料使得铁电存储产品同时拥有随机存储器（RAM）和非易失性存储器（EPROM、E2ROM、FLash）的特性。

铁电晶体材料的工作原理是：当我们把电场加载到铁电晶体材料上，晶阵中的中心原子会沿着电场方向运动，达到稳定状态，一个状态存储逻辑中的0，另一个状态存储逻辑中的1。

中心原子在常温下没有电场的作用时停留在此状态达一百年以上，铁电存储器不需要定时刷新，断电情况下能保存数据不变。

由于在整个物理过程中没有任何原子碰撞，铁电存储器（FRAM）拥有高速读写，超低功耗和无限次写入等特性。

存储器的基础知识：传统存储器有两大类：易失存储器（volatile memory）和非易失存储器（non-volatile memory），易失性存储器像SRAM和DRAM存储器在没有电源的情况下都不能保存数据，但这种存储器拥有高性能，存取速度快和无限次的写入次数，易用等优点。

非易失性存储器像EPROM、E2ROM和FLash能在断电后保存数据不变，但由于所有这些存储器均起源只读存储器（ROM）技术，因此它们都有写入速度慢，写入次数有限和使用时功耗大等缺点。

图一是16K位铁电存储器（FRAM）的性能和16K位E2ROM性能比较情况，FRAM 第一个最明显的优点是：FRAM可以跟随总线速度写入，无需任何等候时间，而E2ROM 需等几毫秒（ms）才能写入一下数据。

FRAM第二大优点是几乎无限次的写入。

E2ROM 的写入次数是每百万次（10的6次方），而新一代的铁电存储器（FRAM）却是一亿亿次（10的6次方）写入寿命。

FRAM的第三大优点是超低功能。

E2ROM的慢速和高电流写入一个字节令它需要高出FRAM2500倍的能量。

性能比较表（16K位内存，总线速度400KHE）FRAM的应用：FRAM无限次快速擦写和非易性的特点，令它的系统工程师可以把现在在电路上分离的SRAM和E2ROM两种存储器整合到一个FRAM里，为整个系统节省了功耗，降低了成本，减小了体积，同时增加了整个系统的可靠性。
