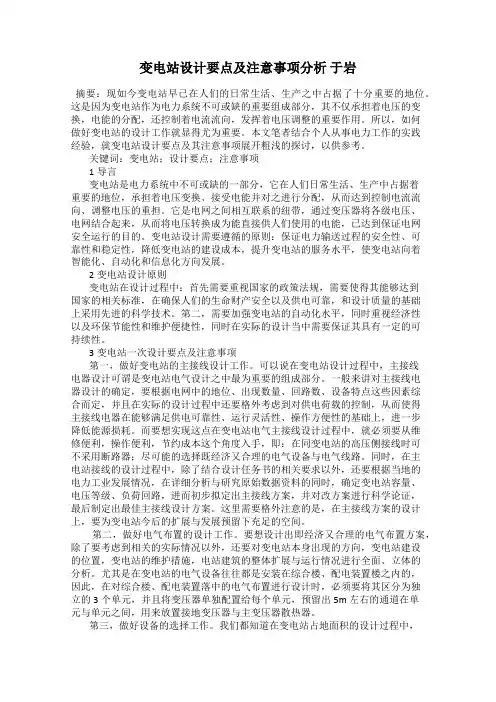

变电站设计要点及注意事项分析 于岩

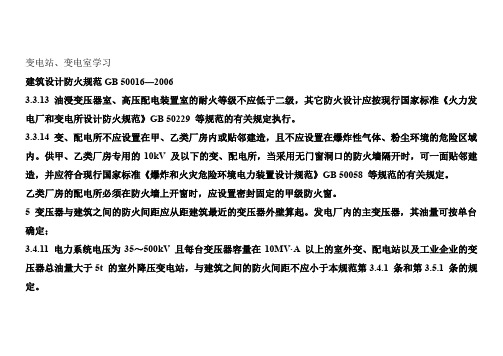

变电站、变电室学习建筑设计防火规范GB 50016—20063.3.13 油浸变压器室、高压配电装置室的耐火等级不应低于二级，其它防火设计应按现行国家标准《火力发电厂和变电所设计防火规范》GB 50229 等规范的有关规定执行。

3.3.14 变、配电所不应设置在甲、乙类厂房内或贴邻建造，且不应设置在爆炸性气体、粉尘环境的危险区域内。

供甲、乙类厂房专用的10kV 及以下的变、配电所，当采用无门窗洞口的防火墙隔开时，可一面贴邻建造，并应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB 50058 等规范的有关规定。

乙类厂房的配电所必须在防火墙上开窗时，应设置密封固定的甲级防火窗。

5 变压器与建筑之间的防火间距应从距建筑最近的变压器外壁算起。

发电厂内的主变压器，其油量可按单台确定；3.4.11 电力系统电压为35～500kV 且每台变压器容量在10MV·A 以上的室外变、配电站以及工业企业的变压器总油量大于5t 的室外降压变电站，与建筑之间的防火间距不应小于本规范第3.4.1 条和第3.5.1 条的规定。

技术措施：配、变电所15.3.1 可燃油油浸电力变压器室的耐火等级应为一级。

非燃或难燃介质的电力变压器室、电压为10（6）KV的配电装置室和电容器室的耐火等级不应低于二级。

低压配电装置和电容器室的耐火等级不应低于三级。

15.3.3 不应布置在厨房、浴室、厕所、给水泵房、水箱间、污水泵房等其他经常积水场所的正下方或贴邻，因条件限制必需布置时，应有可靠防漏措施。

通则与电气设计的规范要求8．3 建筑电气8．3．1 民用建筑物内配变电所，应符合下列要求：1 配变电所位置的选择，应符合下列要求：1)宜接近用电负荷中心；2)应方便进出线；3)应方便设备吊装运输；4)不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；装有可燃油电气设备的变配电室，不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁；5)当配变电所的正上方、正下方为住宅、客房、办公室等场所时，配变电所应作屏蔽处理。

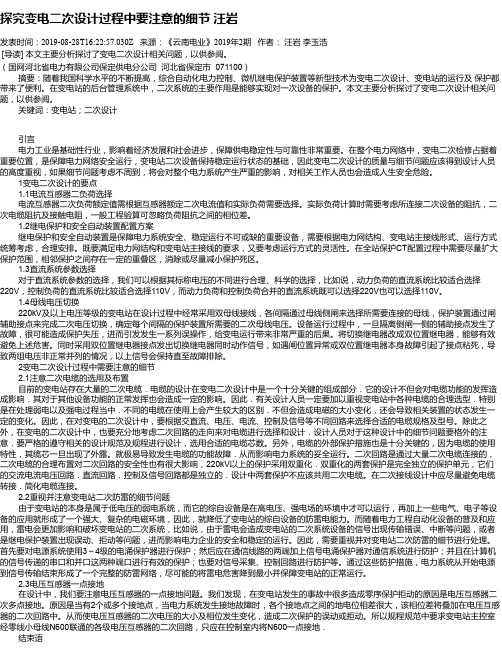

探究变电二次设计过程中要注意的细节汪岩发表时间：2019-08-28T16:22:57.030Z 来源：《云南电业》2019年2期作者：汪岩李玉浩[导读] 本文主要分析探讨了变电二次设计相关问题，以供参阅。

（国网河北省电力有限公司保定供电分公司河北省保定市 071100）摘要：随着我国科学水平的不断提高，综合自动化电力控制、微机继电保护装置等新型技术为变电二次设计、变电站的运行及保护都带来了便利。

在变电站的后台管理系统中，二次系统的主要作用是能够实现对一次设备的保护。

本文主要分析探讨了变电二次设计相关问题，以供参阅。

关键词：变电站；二次设计引言电力工业是基础性行业，影响着经济发展和社会进步，保障供电稳定性与可靠性非常重要。

在整个电力网络中，变电二次检修占据着重要位置，是保障电力网络安全运行，变电站二次设备保持稳定运行状态的基础，因此变电二次设计的质量与细节问题应该得到设计人员的高度重视，如果细节问题考虑不周到，将会对整个电力系统产生严重的影响，对相关工作人员也会造成人生安全危险。

1变电二次设计的要点 1.1电流互感器二负荷选择电流互感器二次负荷额定值需根据互感器额定二次电流值和实际负荷需要选择。

实际负荷计算时需要考虑所连接二次设备的阻抗，二次电缆阻抗及接触电阻，一般工程验算可忽略负荷阻抗之间的相位差。

1.2继电保护和安全自动装置配置方案继电保护和安全自动装置是保障电力系统安全、稳定运行不可或缺的重要设备，需要根据电力网结构、变电站主接线形式、运行方式统筹考虑，合理安排。

既要满足电力网结构和变电站主接线的要求，又要考虑运行方式的灵活性。

在全站保护CT配置过程中需要尽量扩大保护范围，相邻保护之间存在一定的重叠区，消除或尽量减小保护死区。

1.3直流系统参数选择对于直流系统参数的选择，我们可以根据其标称电压的不同进行合理、科学的选择，比如说，动力负荷的直流系统比较适合选择220V，控制负荷的直流系统比较适合选择110V，而动力负荷和控制负荷合并的直流系统既可以选择220V也可以选择110V。

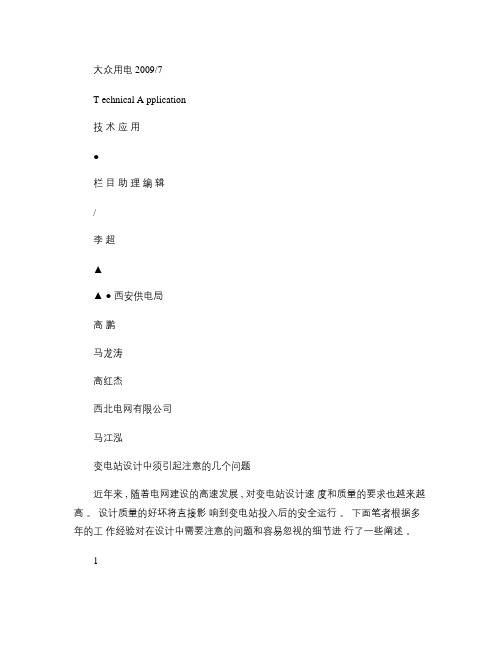

大众用电 2009/7T echnical A pplication技术应用●栏目助理编辑/李超▲▲ ● 西安供电局高鹏马龙涛高红杰西北电网有限公司马江泓变电站设计中须引起注意的几个问题近年来 , 随着电网建设的高速发展 , 对变电站设计速度和质量的要求也越来越高。

设计质量的好坏将直接影响到变电站投入后的安全运行。

下面笔者根据多年的工作经验对在设计中需要注意的问题和容易忽视的细节进行了一些阐述。

1直流系统设计1.1系统接线避免采用 2台充电机、 1组阀控蓄电池的接线方式。

某些变电站的典型设计中的直流系统采用了 2台充电机、 1组阀控蓄电池的接线方式 , 这种设计不太合理。

2台充电机、 1组蓄电池的设计是沿袭原来采用相控充电机、固定防酸蓄电池时的设计思想 , 殊不知设备情况已发生了变化。

原来的相控充电机可靠性不高 , 因此一般采用 2台充电机 ; 而固定防酸蓄电池造价高、寿命长、可靠性高 , 所以一般采用 1组蓄电池。

目前采用的高频开关电源的充电器为 N+1备份 , 且各模块可脱离监控单元独立进行工作 , 充电机的可靠性已大大提高。

而阀控蓄电池虽使用安全、日常维护量小 , 但其可靠性和寿命明显不如固定防酸蓄电池 , 因此合理的设计应重点加强蓄电池的可靠性。

应采用双套充电机、双组蓄电池而非双套充电机、单组蓄电池。

为不增加投资 , 蓄电池的容量可选用原蓄电池容量的一半。

这样本质上为 2套直流系统 , 2组蓄电池、 2台充电机、 2面馈线屏 , 正常运行为分开运行 , 充电机或蓄电池检修时并列运行。

系统方式灵活 , 每段母线上的充电机和蓄电池可同时撤出系统。

当撤出系统后充电机和放电回路可对本段母线的蓄电池进行核对性充、放电。

1.2蓄电池的选用目前变电站的阀控蓄电池主要采用 2V 和 12V 2种 ,各有其优缺点。

2V 蓄电池的优点是电池设计寿命长并且可靠性高 , 损坏 1~2节时可将其短接 , 不会对系统电压有很大的影响 ; 缺点是造价较高、维护量大、占地面积大。

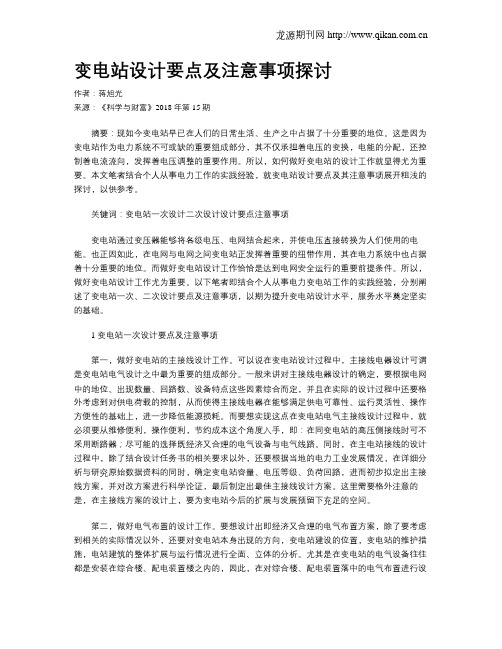

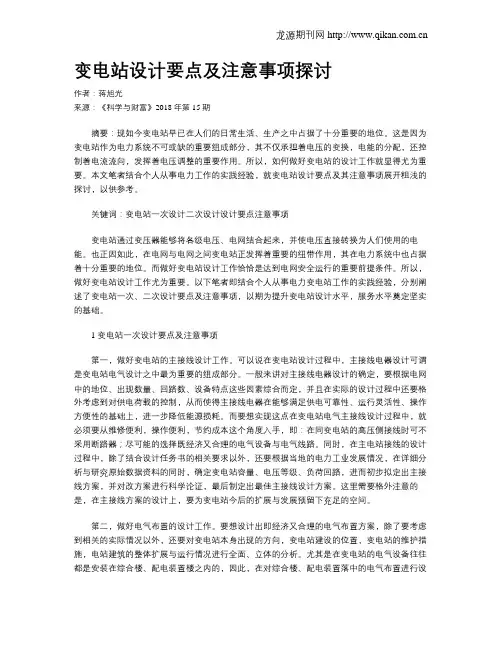

变电站设计要点及注意事项探讨作者：蒋旭光来源：《科学与财富》2018年第15期摘要：现如今变电站早已在人们的日常生活、生产之中占据了十分重要的地位。

这是因为变电站作为电力系统不可或缺的重要组成部分，其不仅承担着电压的变换，电能的分配，还控制着电流流向，发挥着电压调整的重要作用。

所以，如何做好变电站的设计工作就显得尤为重要。

本文笔者结合个人从事电力工作的实践经验，就变电站设计要点及其注意事项展开粗浅的探讨，以供参考。

关键词：变电站一次设计二次设计设计要点注意事项变电站通过变压器能够将各级电压、电网结合起来，并使电压直接转换为人们使用的电能。

也正因如此，在电网与电网之间变电站正发挥着重要的纽带作用，其在电力系统中也占据着十分重要的地位。

而做好变电站设计工作恰恰是达到电网安全运行的重要前提条件。

所以，做好变电站设计工作尤为重要。

以下笔者即结合个人从事电力变电站工作的实践经验，分别阐述了变电站一次、二次设计要点及注意事项，以期为提升变电站设计水平，服务水平奠定坚实的基础。

1 变电站一次设计要点及注意事项第一，做好变电站的主接线设计工作。

可以说在变电站设计过程中，主接线电器设计可谓是变电站电气设计之中最为重要的组成部分。

一般来讲对主接线电器设计的确定，要根据电网中的地位、出现数量、回路数、设备特点这些因素综合而定，并且在实际的设计过程中还要格外考虑到对供电荷载的控制，从而使得主接线电器在能够满足供电可靠性、运行灵活性、操作方便性的基础上，进一步降低能源损耗。

而要想实现这点在变电站电气主接线设计过程中，就必须要从维修便利，操作便利，节约成本这个角度入手，即：在同变电站的高压侧接线时可不采用断路器；尽可能的选择既经济又合理的电气设备与电气线路。

同时，在主电站接线的设计过程中，除了结合设计任务书的相关要求以外，还要根据当地的电力工业发展情况，在详细分析与研究原始数据资料的同时，确定变电站容量、电压等级、负荷回路，进而初步拟定出主接线方案，并对改方案进行科学论证，最后制定出最佳主接线设计方案。

探究变电站电气设计应注意的问题变电站是电力系统的重要组成部分，它起着电能传输、转换和配电的关键作用。

而变电站的电气设计直接关系到电力系统的安全、稳定和可靠运行。

在变电站电气设计中，需要注意以下几个关键问题。

变电站电气设计应关注安全性。

安全是变电站设计的首要原则。

在设计中，必须严格按照国家电力行业的相关标准和规范进行设计，确保设备的安全运行。

在电压等级高的变电站中，设计人员应注意设备的绝缘强度，选用符合标准要求的设备，避免电弧短路和绝缘击穿等事故发生。

还应合理设置防雷装置，保护变电站设备免受雷击的影响。

变电站电气设计应考虑稳定性。

稳定性是电力系统运行的重要要求之一。

在设计中，需要充分考虑变电站的稳态和动态稳定性，确保系统能够稳定运行。

在变电站的电缆设计中，应注意电缆的敷设方式和过载能力，以保证电缆的正常运行，并在系统故障时能够快速切除故障点，保证系统的稳定性。

在变电站的电源设计中，应合理配置备用电源，以应对主电源故障时的紧急情况。

变电站电气设计应考虑可靠性。

可靠性是指变电站能够在长时间内实现预定功能的能力。

在设计中，需要充分考虑设备的可靠性和寿命，选择质量可靠的设备供应商，并进行必要的备件储备。

还应合理规划设备的布置和布线，确保设备之间的相互独立性和可靠性。

还应对变电站进行可靠性评估和可靠性增强设计，提高系统的可靠性指标。

变电站电气设计应考虑经济性。

经济性是指在满足技术要求的前提下，以最低的投资和运行成本实现系统的设计目标。

在设计中，需要根据具体情况合理选用设备和材料，进行成本效益分析，并进行可行性研究。

在电力系统电气设计中，可以采用新技术和新材料来降低设备成本和能耗成本。

变电站电气设计是电力系统设计中的重要环节，需要注意的问题有安全性、稳定性、可靠性和经济性等。

只有在设计过程中充分考虑这些问题，才能确保变电站的电气设计达到预期的效果，并为电力系统的安全、稳定和可靠运行提供保障。

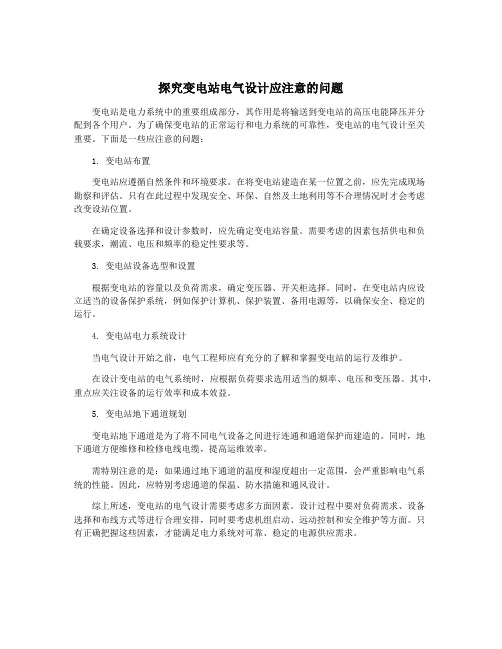

探究变电站电气设计应注意的问题变电站是电力系统中的重要组成部分，其作用是将输送到变电站的高压电能降压并分配到各个用户。

为了确保变电站的正常运行和电力系统的可靠性，变电站的电气设计至关重要。

下面是一些应注意的问题：1. 变电站布置变电站应遵循自然条件和环境要求。

在将变电站建造在某一位置之前，应先完成现场勘察和评估。

只有在此过程中发现安全、环保、自然及土地利用等不合理情况时才会考虑改变设站位置。

在确定设备选择和设计参数时，应先确定变电站容量。

需要考虑的因素包括供电和负载要求，潮流、电压和频率的稳定性要求等。

3. 变电站设备选型和设置根据变电站的容量以及负荷需求，确定变压器、开关柜选择。

同时，在变电站内应设立适当的设备保护系统，例如保护计算机、保护装置、备用电源等，以确保安全、稳定的运行。

4. 变电站电力系统设计当电气设计开始之前，电气工程师应有充分的了解和掌握变电站的运行及维护。

在设计变电站的电气系统时，应根据负荷要求选用适当的频率、电压和变压器。

其中，重点应关注设备的运行效率和成本效益。

5. 变电站地下通道规划变电站地下通道是为了将不同电气设备之间进行连通和通道保护而建造的。

同时，地下通道方便维修和检修电线电缆，提高运维效率。

需特别注意的是：如果通过地下通道的温度和湿度超出一定范围，会严重影响电气系统的性能。

因此，应特别考虑通道的保温、防水措施和通风设计。

综上所述，变电站的电气设计需要考虑多方面因素。

设计过程中要对负荷需求、设备选择和布线方式等进行合理安排，同时要考虑机组启动、远动控制和安全维护等方面。

只有正确把握这些因素，才能满足电力系统对可靠、稳定的电源供应需求。

变电站设计规范35,110KV 变电所设计规范 GB50059-9235,110KV 变电所设计规范GB50059-92主编部门:中华人民共和国能源部批准部门:中华人民共和国建设部施行日期:1993 年 5 月 1 日第一章总则第 1.0.1 条为使变电所的设计认真执行国家的有关技术经济政策符合安全可靠技术先进和经济合理的要求制订本规范.第 1.0.2 条本规范适用于电压为 35,110kV单台变压器容量为 5000kVA 及以上新建变电所的设计.第 1.0.3 条变电所的设计应根据工程的 5,10 年发展规划进行做到远近期结合以近期为主正确处理近期建设与远期发展的关系适当考虑扩建的可能.第 1.0.4 条变电所的设计必须从全局出发统筹兼顾按照负荷性质用电容量工程特点和地区供电条件结合国情合理地确定设计方案.第 1.0.5 条变电所的设计必须坚持节约用地的原则.第 1.0.6 条变电所设计除应执行本规范外尚应符合现行的国家有关标准和规范的规定.第二章所址选择和所区布置第 2.0.1 条变电所所址的选择应根据下列要求综合考虑确定:一靠近负荷中心二节约用地不占或少占耕地及经济效益高的土地三与城乡或工矿企业规划相协调便于架空和电缆线路的引入和引出四交通运输方便五周围环境宜无明显污秽如空气污秽时所址宜设在受污源影响最小处六具有适宜的地质地形和地貌条件例如避开断层滑坡塌陷区溶洞地带山区风口和有危岩或易发生滚石的场所所址宜避免选在有重要文物或开采后对变电所有影响的矿藏地点否则应征得有关部门的同意七所址标高宜在 50 年一遇高水位之上否则所区应有可靠的防洪措施或与地区工业企业的防洪标准相一致但仍应高于内涝水位八应考虑职工生活第 2.0.2 条上的方便及水源条件九应考虑变电所与周围环境邻近设施的相互影响.变电所的总平面布置应紧凑合理.第 2.0.3 条变电所宜设置不低于 2.2m 高的实体围墙.城网变电所工业企业变电所围墙的高度及形式应与周围环境相协调.第2.0.4 条变电所内为满足消防要求的主要道路宽度应为3.5m.主要设备运输道路的宽度可根据运输要求确定并应具备回车条件.135,110KV 变电所设计规范GB50059-92第 2.0.5 条变电所的场地设计坡度应根据设备布置土质条件排水方式和道路纵坡确定宜为 0.5,2最小不应小于 0.3局部最大坡度不宜大于 6平行于母线方向的坡度应满足电气及结构布置的要求.当利用路边明沟排水时道路及明沟的纵向坡度最小不宜小于 0.5局部困难地段不应小于 0.3最大不宜大于 3局部困难地段不应大于6.电缆沟及其他类似沟道的沟底纵坡不宜小于 0.5.第 2.0.6 条变电所内的建筑物标高基础埋深路基和管线埋深应相互配合建筑物内地面标高宜高出屋外地面 0.3m屋外电缆沟壁宜高出地面 0.1m.第 2.0.7 条各种地下管线之间和地下管线与建筑物构筑物道路之间的最小净距应满足安全检修安装及工艺的要求并宜符合附录一和附录二的规定.第 2.0.8 条变电所所区场地宜进行绿化.绿化规划应与周围环境相适应并严防绿化物影响电气的安全运行.绿化宜分期分批进行.第2.0.9 条变电所排出的污水必须符合现行国家标准《工业企业设计卫生标准》的有关规定.第三章电气部分第一节主变压器第 3.1.1 条主变压器的台数和容量应根据地区供电条件负荷性质用电容量和运行方式等条件综合考虑确定.第 3.1.2 条在有一二级负荷的变电所中宜装设两台主变压器当技术经济比较合理时可装设两台以上主变压器.如变电所可由中低压侧电力网取得足够容量的备用电源时可装设一台主变压器.第 3.1.3 条装有两台及以上主变压器的变电所当断开一台时其余主变压器的容量不应小于 60的全部负荷并应保证用户的一二级负荷.第 3.1.4 条具有三种电压的变电所如通过主变压器各侧线圈的功率均达到该变压器容量的15以上主变压器宜采用三线圈变压器.第 3.1.5 条电力潮流变化大和电压偏移大的变电所如经计算普通变压器不能满足电力系统和用户对电压质量的要求时应采用有载调压变压器.第二节电气主接线第 3.2.1 条变电所的主接线应根据变电所在电力网中的地位出线回路数设备特点及负荷性质等条件确定.并应满足供电可靠运行灵活操作检修方便节约投资和便于扩建等要求.第 3.2.2 条当能满足运行要求时变电所高压侧宜采用断路器较少或不用断路器的接线.第 3.2.3 条 35,110kV 线路为两回及以下时宜采用桥形线路变压器组或线路分支接线.超过两回时宜采用扩大桥形单母线或分段单母线的接线.35,63kV 线路为 8 回及以上时亦可采用双母线接线.110kV 线路为 6 回及以上时宜采用双母线接线.第 3.2.4 条在采用单母线分段单母线或双母线的35,110kV 主接线中当不允许停电检修断路器时可设置旁路设施.当有旁路母线时首先宜采用分段断路器或母联断路器兼作2旁路断路器的接线.当 110kV 线路为 6 回及以上35,63kV 线路为 8 回及以上时可装设专用的旁路断路器.主变压器35,110kV 回路中的断路器有条件时亦可接入旁路母线.采用 SF6 断路器的主接线不3.2.5 条当变电所装有两台主变压器时6,10kV 侧宜采用分段单宜设旁路设施.第母线.线路为 12 回及以上时亦可采用双母线.当不允许停电检修断路器时可设置旁路设施.当 6,35kV 配电装置采用手车式高压开关柜时不宜设置旁路设施.第3.2.6 条当需限制变电所 6,10kV 线路的短路电流时可采用下列措施之一:一变压器分列运行二采用高阻抗变压器三在变压器回路中装设电抗器.第 3.2.7 条接在母线上对接在变压器引出线上的避雷器不宜的避雷器和电压互感器可合用一组隔离开关.装设隔离开关.第三节所用电源和操作电源第 3.3.1 条在有两台及以上主变压器的变电所中宜装设两台容量相同可互为备用的所用变压器.如能从变电所外引入一个可靠的低压备用所用电源时亦可装设一台所用变压器.当 35kV 变电所只有一回电源进线及一台主变压器时可在电源进线断路器之前装设一台所用变压器.第3.3.2 条变电所的直流母线宜采用单母线或分段单母线的接线.采用分段单母线时蓄电池应能切换至任一母线.第 3.3.3 条重要变电所的操作电源宜采用一组 110V 或 220V 固定铅酸蓄电池组或镉镍蓄电池组.作为充电浮充电用的硅整流装置宜合用一套.其他变电所的操作电源宜采用成套的小容量镉镍电池装置或电容储能装置.第 3.3.4 条蓄电池组的容量应满足下列要求:一全所事故停电 1h 的放电容量:二事故放电末期最大冲击负荷容量.小容量镉镍电池装置中的镉镍电池容量应满足分闸信号和继电保护的要求.第 3.3.5 条变电所宜设置固定的检修电源.第四节控制室第 3.4.1 条控制室应位于运行方便电缆较短朝向良好和便于观察屋外主要设备的地方.第 3.4.2 条控制屏台的排列布置宜与配电装置的间隔排列次序相对应.第 3.4.3 条控制室的建筑应按变电所的规划容量在第一期工程中一次建成.无人值班变电所的控制室应适当简化面积应适当减小.第五节二次接线第 3.5.1 条变电所内的下列元件应在控制室内控制:一主变压器二母线分段旁路及母联断路器三63,110kV 屋内外配电装置的线路35kV 屋外配电装置的线路.6,35kV 屋内配电335,110KV 变电所设计规范 GB50059-92装置馈电线路宜采用就地控制.第 3.5.2 条有人值班的变电所宜装设能重复动作延时自动解除或手动解除音响的中央事故信号和预告信号装置.驻所值班的变电所可装设简单的事故信号和能重复动作的预告信号装置.无人值班的变电所可装设当远动装置停用时转为变电所就地控制的简单的事故信号和预告信号.断路器的控制回路应有监视信号.第 3.5.3 条隔离开关与相应的断路器和接地刀闸之间应装设团锁装置.屋内的配电装置尚应装设防止误入带电间隔的设施.闭锁联锁回路的电源应与继电保护控制信号回路的电源分开.第六节照明第3.6.1 条变电所的照明?杓朴Ψ 舷中泄标准《工业企业照明设计标准》的要求.第 3.6.2 条在控制室屋内配电装置室蓄电池室及屋内主要通道等处应装设事故照明.第 3.6.3 条照明设备的安装位置应便于维修.屋外配电装置的照明可利用配电装置构架装设照明器但应符合现行国家标准《电力装置的过电压保护设计规范》的要求.第 3.6.4 条在控制室主要监屏位置和屏前工作位置观察屏面时不应有明显的反射眩光和直接阳光.第 3.6.5 条铅酸蓄电池室内的照明应采用防爆型照明器不应在蓄电池室内装设开关熔断器和插座等可能产生火花的电器.第 3.6.6 条电缆隧道内的照明电压不应高于 36V如高于 36V 应采取防止触电的安全措施.第七节并联电容器装置第 3.7.1 条自然功率因数未达到规定标准的变电所应装设并联电容器装置.其容量和分组宜根据就地补偿便于调整电压及不发生谐振的原则进行配置.电容器装置宜装设在主变压器的低压侧或主要负荷侧.第 3.7.2 条电容器装置的接线应使电容器组的绝缘水平应与电网电容器组的额定电压与接入电网的运行电压相配合.的绝缘水平相配合.电容器装置宜采用中性点不接地的星形或双星形接线.第3.7.3 条电容器装置的电器和导体的长期允许电流不应小于电容器组额定电流的1.35倍.第 3.7.4 条电容器装置应装设单独的控制保护和放电等设备并应设置单台电容器的熔断器保护.第 3.7.5 条当装设电容器装置处的高次谐波含量超过规定允许值或第 3.7.6 条电容器需要限制合闸涌流时应在并联电容器组回路中设置串联电抗器.装置应根据环境条件设备技术参数及当地的实践经验采用屋外半露天或屋内的布置.电容器组的布置应考虑维护和检修方便.第八节电缆敷设第 3.8.1 条所区内的电缆根据具体情况可敷设在地面槽沟沟道管道或隧道中少数435,110KV 变电所设计规范 GB50059-92电缆亦可直埋.第 3.8.2 条电缆路径的选择应符合下列要求:一避免电缆受到各种损坏及腐蚀二避开规划中建筑工程需要挖掘施工的地方三便于运行维修四电缆较短.第 3.8.3 条在电缆隧道或电缆沟内通道宽度及电缆支架的层间距离应能满足敷设和更换电缆的要求.第 3.8.4 条电缆外护层应根据敷设方式和环境条件选择.直埋电缆应采用铠装并有黄麻聚乙烯或聚氯乙烯外护层的电缆.在电缆隧道电缆沟内以及沿墙壁或楼板下敷设的电缆不应有黄麻外护层.第九节远动和通信第 3.9.1 条远动装置应根据审定的调度自动化规划设计的要求设置或预留位置.第 3.9.2 条遥信遥测遥控装置的信息内容应根据安全监控经济调度和保证电能质量以及节约投资的要求确定.第 3.9.3 条无人值班的变电所宜装设遥信遥测装置.需要时可装设遥控装置.第 3.9.4 条工业企业的变电所宜装设与该企业中央控制室联系的有关信号.第 3.9.5 条远动通道宜采用载波或有线音频通道.第 3.9.6 条变电所应装设调度通信工业企业变电所尚应装设与该企业内部的通信对重要变电所必要时可装设与当地电话局的通信.第 3.9.7 条远动和通信设备应有可靠的事故备用电源其容量应满足电源中断 1h 的使用要求.第十节屋内外配电装置第 3.10.1 条变电所屋内外配电装置的设计应符合现行国家标准《3,110kV 高压配电装置设计规范》的要求.第十一节继电保护和自动装置第3.11.1 条变电所继电保护和自动装置的设计应符合现行国家标准《电力装置的继电保护和自动装置设计规范》的要求.第十二节电测量仪表装置第 3.12.1 条第3.12.1 条变电所电测量仪表装置的设计应符合现行国家标准《电力装置的电测量仪表装置设计规范》的要求.第十三节过电压保护第 3.13.1 条变电所过电压保护的设计应符合现行国家标准《电力装置的过电压保护设计规范》的要求.535,110KV 变电所设计规范 GB50059-92第十四节接地第 3.14.1 条变电所接地的设计应符合现行国家标准《电力装置的接地设计规范》的要求.第四章土建部分第一节一般规定第 4.1.1 条建筑物构筑物及有关设施的设计应统一规划造型协调便于生产及生活所选择的结构类?图安牧掀分钟侠砉椴?蚧岳噶霞庸な?ぜ霸诵?变电所的建筑设计还应与周围环境相协调.第 4.1.2 条建筑物构筑物的设计应考虑下列两种极限状态:一承载能力极限状态:这种极限状态对应于结构或结构构件达到最大承载能力或不适于继续承载的变形.要求在设计荷载作用下所产生的结构效应应小于或等于结构的抗力或设计强度.计算中所采用的结构重要性系数 ro荷载分项系数 r可变荷载组合系数ψc 及其他有关系数均按本规范的有关规定采用结构的设计强度则应遵照有关的现行国家标准采用.二正常使用极限状态:这种极限状态对应于结构或结构构件达到正常使用或耐久性能的某项规定极限值.要求在标准荷载作用下所产生的结构长期及短期效应不宜超计算中所采用的可变荷载组合系数ψc 及准永久值系数ψq 按过附录三的规定值.本规范的有关规定采用.第 4.1.3 条建筑物构筑物的安全等级均应采用二级相应的结构重要性系数应为 1.0.第 4.1.4 条屋外构筑物的基础当验算上拔或倾覆稳定性时设计荷载所引起的基础上拔力或倾覆弯矩应小于或等于基础抗拔力或抗倾覆弯矩除以表 4.1.4 的稳定系数.当基础处于稳定的地下水位以下时应考虑浮力的影响此土容重宜取 10,11kN/.表 4.1.4 时基础容重取混凝土或钢筋混凝土的容重减10kN/基础上拨或倾覆稳定系数荷载类型计算方法在长期荷载作用下在短期荷载作用下按考虑土抗力来验算倾覆或考虑锥形土体来验算上拔 1.8 1.5仅考虑基础自重及阶梯以上的土重来验算倾覆或上拔 1.15 1.0注:短期荷载系指风荷载地震作用和短路电动力三种其余均为长期荷载.第二节荷载第 4.2.1 条荷载分为永久荷载可变荷载及偶然荷载三类.一永久荷载:结构自重含导线及避雷线自重固定的设备重土重土压力水压力等:二可变荷载:风荷载冰荷载雪荷载活荷载安装及检修荷载地震作用温度变化及车辆荷载等三偶然荷载:短路电动力验算稀有风荷载及验算稀有冰荷载.第 4.2.2 条荷载分项系数的采用应符合下列规定:一永久荷载的荷载分项系数 r 宜采用 1.2当其效应对结构抗力有利时宜采用 1.0对导线及避雷线的张力宜采用 1.25二可变荷载的荷载分项系数 rq 宜采用 1.4对温度变化作用宜采用1.0对地震作用宜采用 1.3对安装情况的导线和避雷线的紧线张力宜采用 1.4注:在大风覆冰低湿检635,110KV 变电所设计规范 GB50059-92修地震情况下的导线与避雷线张力均作为准永久性荷载处理其荷载分项系数宜采用 1.25但安装情况的紧线张力宜作可变荷载处理其荷载分项系数宜采用 1.4.三偶然荷载的荷载分项系数rqi 宜采用 1.0.第 4.2.3 条可变荷载的荷载组合系数ψc应按下列规定采用:一房屋建筑的基本组合情况:风荷载组合系数ψcw 取 0.6二构筑物的大风情况:对连续架构温度变化作用组合系数ψcr 取 0.8三构筑物最严重覆冰情况:风荷载组合系数ψcw 取 0.15冰厚?10mm或 0.25冰厚gt10mm四构筑物的安装或检修情况:风荷载组合系数ψcw 取 0.15五地震作用情况:建筑物的活荷载组合系数ψcw 取 0.5构筑物的风荷载组合系数ψcw取 0.2构筑物的冰荷载组合系数ψcj 取 0.5.第 4.2.4 条房屋建筑的活荷载应根据实际的工艺及设备情况确定.其标准值及有关系数不应低于本规范附录四所列的数值.第 4.2.5 条架构及其基础宜根据实际受力条件包括远景可能发生的不利情况分别按终端或中间架构来设计下列四种荷载情况应作为承载能力极限状态的基本组合其中最低气温情况还宜作为正常使用极限状态的条件对变形及裂缝进行校验.一运行情况:取 30 年一遇的最大风无冰相应气温最低气温无冰无风及最严重覆冰相应气温及风荷载等三种情况及其相应的导线及避雷线张力自重等二安装情况:指导线及避雷线的架设此时应考虑梁上作用人和工具重 2kN 以及相应的风荷载导线及避雷线张力自重等.三检修情况:根据实际检修方式的需要可考虑三相同时上人停电检修及单相跨中上人带电检修两种情况的导线张力相应的风荷载及自重等对档距内无引下线的情况可不考虑跨中上人四地震情况:考虑水平地震作用及相应的风荷载或相应的冰荷载导线及避雷线张力自重等地震情况下的结构抗力或设计强度均允许提高 25使用即承载力抗震调整系数采用 0.8.第 4.2.6 条设备支架及其基础应以下列三种荷载情况作为承载能力极限状态的基本组合其中最大风情况及操作情况的标准荷载还宜作为正常使用极限状态的条件对变形及裂缝进行校验.一最大风情况:取 30 年一遇的设计最大风荷载及相应的引线张力自重等二操作情况:取最大操作荷载及相应的风荷载相应的引线张力自重等三地震情况:考虑水平地震作用及相应的风荷载引线张力自重等地震情况下的结构抗力或设计强度均允许提高 25使用即承载力抗震调整系数采用 0.8.第 4.2.7 条架构的导线安装荷载应根据所采用的施工方法及程序确定并将荷载图及紧线时引线的对地夹角在施工图中表示清楚.导线紧线时引线的对地夹角宜取 45?,60?.第 4.2.8 条高型及半高型配电装置的平台1.5kN 集中荷载验算.在走道及天桥的活荷载标准值宜采用 1.5kN/?装配式板应取计算梁柱和基础时活荷载乘折减系数当荷重面积为 10,20 ?时宜取 0.7超过20 ?时宜取 0.6.第三节建筑物第 4.3.1 条主控制楼室根据规模和需要可布置成平房两层或三层建筑.主控制室顶735,110KV 变电所设计规范 GB50059-92棚到楼板面的净高:对控制屏与继电器屏分开成两室布置时宜采用 3.4,4.0m对合在一起布置时宜采用 3.8,4.4m.当采用空调设施时上述高度可适当降低.电缆隔层的板间净高宜采用 2.3,2.6m大梁底对楼板面的净高不应低于 2m.底层辅助生产房屋楼板底到地面的净高宜采用 3.0,3.4m.第 4.3.2 条当控制屏与继电器屏采用分室布置时两部分的建筑装修照明采暖通风等设计均宜采用不同的标准.第 4.3.3 条对主控制楼及屋内配电装置楼等设有重要电气设备的建筑其屋面防水标准宜根据需要适当提高.屋面排水坡度不应小于 1/50并采用有组织排水.第 4.3.4 条主控制室及通信室等对防尘有较高要求的房间地坪应采用不起尘的材料.第 4.3.5 条蓄电池室与调酸室的墙面顶棚门窗排风机的外露部分及其他金属结构或零件均应涂耐酸漆或耐酸涂料.地面墙裙及支墩宜选用耐酸且易于清洗的面层材料面层与基层之间应设防酸隔离层.当采用全封闭防酸隔爆式蓄电池并有可靠措施时地面墙裙及支墩的防酸材料可适当降低标准.地面应有排水坡度将酸水集中后作妥善处理.第 4.3.6 条变电所内的主要建筑物及多层砖承重的建筑物在地震设防烈度为 6 度的地区宜隔层设置圈梁7 度及以上地区宜每层设置圈梁.圈梁应沿外墙纵墙及横墙设置沿横墙设置的圈梁的间距不宜大于 7m否则应利用横梁与圈梁拉通.对于现浇的或有配筋现浇层的装配整体式楼面或屋面允许不设置圈梁但板与墙体必需有可靠的连结.第 4.3.7 条在地震设防烈度为 6 度及以上的变电所其主要建筑物及多层砖承重建筑在下列部位应设置钢筋混凝土构造柱:一外墙四角二房屋错层部位的纵横墙交接处三楼梯间纵横墙交接处四层高等于或大于 3.6m 或墙长大于或等于 7m 的纵横墙交接处五8 度及以上地区的建筑物的所有纵横墙交接处六7 度地区的建筑物纵横墙交接处一隔一设置.第 4.3.8 条变电所内的主要砖承重建筑及多层砖承重建筑其抗震横墙除应满足抗震强度要求外其间距不应超过附录五的规定.第 4.3.9 条多层砖承重建筑的局部尺寸宜符合附录六的规定但对设有钢筋混凝构造柱的部位不受该表限制.第四节构筑物第 4.4.1 条结构的计算刚度对电焊或法兰连结的钢构件可取弹性刚度对螺栓连结的钢构件可近似采用 0.80 倍弹性刚度对钢筋混凝土构件可近似采用 0.60,0.80 倍弹性刚度对预应力钢筋混凝土构件可近似采用 0.65,0.85 倍弹性刚度.长期荷载对钢筋混凝土结构刚度的影响应另外考虑.第 4.4.2 条钢结构构件最大长细比应符合表 4.4.2 的规定.各种架构受压柱的整体长细比不宜超过 150当杆件受力有较大裕度时上述长细比允许放宽 10,15.第 4.4.3 条人字柱的受压杆计算长度可按本规范附录七采用.第 4.4.4 条打拉线条架构的受压杆件计算长度可按本规范附录八采用.835,110KV 变电所设计规范 GB50059-92表 4.4.2 钢结构构件最大长细比构件名称受压弦杆支座处受压腹杆一般受压腹.。

汇报人：日期:•变电站土建设计概述•变电站土建设计要点•变电站土建设计优化策略目•变电站土建设计实践与案例•总结与展望录01变电站土建设计概述保障电力供应的关键环节变电站的稳定运行对于保障电力供应的连续性和稳定性至关重要。

优化资源配置的重要手段通过变电站的建设，可以优化电力资源的配置，提高能源利用效率，降低能源消耗。

电力系统的核心组成部分变电站是电力系统的重要组成部分，负责将发电厂发出的电能进行升压或降压，以适应不同用电需求。

变电站的作用与重要性土建设计的概念与范围土建设计是指对建筑物、构筑物、地下设施等的基础工程设计，包括建筑设计、结构设计、给排水设计、电气设计等。

土建设计的范围变电站土建设计主要包括变电站的建筑设计、结构设计、给排水设计、电气设计等，涉及到的专业领域包括建筑学、结构工程、给排水工程、电气工程等。

03土建设计与变电站工程造价的关联土建设计的合理性和经济性直接影响到变电站的工程造价，优秀的土建设计能够有效地降低工程造价。

01土建设计与变电站功能实现的关联土建设计是变电站功能实现的基础，良好的土建设计能够为变电站的稳定运行提供保障。

02土建设计与变电站安全性的关联土建设计对于变电站的安全性有着重要的影响，合理的结构设计、给排水设计和电气设计能够提高变电站的安全性能。

土建设计与变电站工程的关联02变电站土建设计要点在变电站的站址选择时，需要考虑诸多因素，如地质条件、气象条件、交通条件、周边环境等。

应优先选择地质条件稳定、通风良好、易于运输和周围环境适宜的地方。

站址选择变电站的总平面布置应合理规划和布局，满足工艺流程、运输、安全、防火、环保等要求。

同时，应合理利用土地资源，提高土地使用效率。

总平面布置站址选择与总平面布置建筑设计变电站的建筑设计应以安全、实用、美观为原则，合理设计建筑外观和内部布局。

建筑风格应与周围环境相协调，颜色宜与周围环境相融合。

结构设计变电站的结构设计应考虑地质条件、地震等级、风载等因素，确保建筑结构的安全性和稳定性。

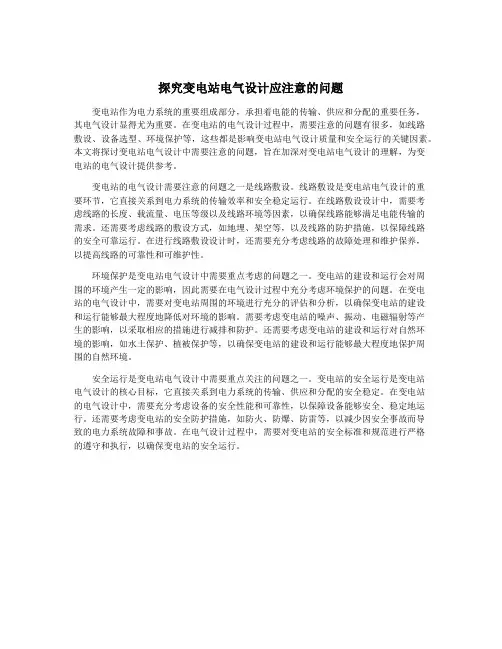

探究变电站电气设计应注意的问题变电站作为电力系统的重要组成部分，承担着电能的传输、供应和分配的重要任务，其电气设计显得尤为重要。

在变电站的电气设计过程中，需要注意的问题有很多，如线路敷设、设备选型、环境保护等，这些都是影响变电站电气设计质量和安全运行的关键因素。

本文将探讨变电站电气设计中需要注意的问题，旨在加深对变电站电气设计的理解，为变电站的电气设计提供参考。

变电站的电气设计需要注意的问题之一是线路敷设。

线路敷设是变电站电气设计的重要环节，它直接关系到电力系统的传输效率和安全稳定运行。

在线路敷设设计中，需要考虑线路的长度、载流量、电压等级以及线路环境等因素，以确保线路能够满足电能传输的需求。

还需要考虑线路的敷设方式，如地埋、架空等，以及线路的防护措施，以保障线路的安全可靠运行。

在进行线路敷设设计时，还需要充分考虑线路的故障处理和维护保养，以提高线路的可靠性和可维护性。

环境保护是变电站电气设计中需要重点考虑的问题之一。

变电站的建设和运行会对周围的环境产生一定的影响，因此需要在电气设计过程中充分考虑环境保护的问题。

在变电站的电气设计中，需要对变电站周围的环境进行充分的评估和分析，以确保变电站的建设和运行能够最大程度地降低对环境的影响。

需要考虑变电站的噪声、振动、电磁辐射等产生的影响，以采取相应的措施进行减排和防护。

还需要考虑变电站的建设和运行对自然环境的影响，如水土保护、植被保护等，以确保变电站的建设和运行能够最大程度地保护周围的自然环境。

安全运行是变电站电气设计中需要重点关注的问题之一。

变电站的安全运行是变电站电气设计的核心目标，它直接关系到电力系统的传输、供应和分配的安全稳定。

在变电站的电气设计中，需要充分考虑设备的安全性能和可靠性，以保障设备能够安全、稳定地运行。

还需要考虑变电站的安全防护措施，如防火、防爆、防雷等，以减少因安全事故而导致的电力系统故障和事故。

在电气设计过程中，需要对变电站的安全标准和规范进行严格的遵守和执行，以确保变电站的安全运行。

变电站典型设计土建说明一、前言本文档旨在详细介绍变电站典型设计土建方面的要点和注意事项，帮助读者了解变电站土建设计的基本原则和流程。

二、设计要点1. 场地选址•场地应尽量选择平整、无积水和泥土疏松的地段。

•考虑到未来扩建和维护方便，场地要足够宽敞。

2. 基础设计•根据变电站的规模和功率等级，确定合适的基础类型，如承台基础、桩基础等。

•基础设计要考虑地质条件、荷载要求和抗震要求。

3. 结构设计•变电站主要建筑结构包括变电设备房、办公室、控制室等，根据功能和安全需求进行结构设计。

•结构材料以混凝土、钢材等为主，要保证结构的稳定性和耐久性。

4. 防护设计•变电站建筑要考虑到防火、防爆等安全问题，根据相关规范进行防护设计。

•建筑外部应设置防护墙、防火隔离带等设施，确保变电站的安全运行。

三、设计流程1. 立项阶段•制定项目计划和目标，确定土建设计的基本要求。

•开展场地勘察和地质勘查，为后续设计提供依据。

2. 设计阶段•制定土建设计方案，包括场地布局、基础设计、结构设计等内容。

•完善设计方案，进行技术评审和审图。

3. 施工阶段•根据设计方案进行施工，注意施工质量和进度控制。

•进行施工验收和竣工验收，确保土建工程符合设计要求。

四、设计注意事项1. 建筑质量•土建设计要符合相关规范和标准，保证建筑质量和安全性。

•建筑材料选择要符合要求，防止出现质量问题。

2. 设计效率•设计过程中要注重效率和合理性，避免重复设计和浪费资源。

•设计人员要密切配合，确保设计进度和质量。

3. 环境保护•变电站建设要符合环境保护要求，避免对周围环境造成污染。

•尽量采用环保材料和工艺，降低施工对环境的影响。

五、总结本文档通过介绍变电站典型设计土建说明的要点和流程，希望能够帮助读者了解变电站土建设计的基本知识和原则，为相关工程的设计和施工提供参考。

变电站土建设计是变电站建设中至关重要的一环，只有合理规划和设计，才能保证变电站的安全稳定运行。
