商业综合体的电气经济性设计近年来随着经济的发展,在城市中兴建了许多大型的商业综合体项目,这些商业综合体项目集商业、娱乐、办公等为一体，总建筑面积一般达到30万平米以上，有的甚至达到一百万平米以上，其变压器的装机容量一般都达到3MV A以上。
在这些大型商业综合体项目中电气的成本投资也达到了一个很高的数值，因此建设方在此类项目都比较重视电气设备的成本，因此在保证电气系统及设备安全可靠运行的前提下降低我们电气设备的成本就成了我们在设计师不可忽视的问题。
因此在城市综合体电气设计中我们可以考虑从以下几各方面的优化设计来降低成本造价。
一、配电系统方面1、电气设备机房（包括电气管井）的设置：在综合体的设计中可按照不同的功能划分电气设备机房，这也是机房设置的原则。
即应该按照各区域的不同功能进行分类（比如商业功能、办公功能、酒店功能、住宅功能、公寓功能），各自功能单元应该有各自的电气设备机房，原则上不能混用，除非属于同一物业单元，但系统上应该分开。
还可以按照物业管理权属范围来确定电气机房的分属，不同物业权属的电气机房不能混用。
电气设备机房应该尽可能深入所服务的负荷区域中心，以减少线路敷设长度，降低能耗，在一定程度上减少电缆的长度。
2、城市综合体项目一般都是属于一类高层综合建筑，因此存在大量一二级负荷。
对于消防设备的一二级负荷按照规范都是双回路电源末端加双切箱，但是对于非消防设备的一二级负荷（例如：高层的走道照明，潜污泵、生活泵、普通客梯、扶梯等）是否有必要采用双电源切换甚至末端切换。
一般来说在供电电源上已经满足规范了一二级负荷的要求，那么对一二级负荷的末端针对重要程度的不同性采用不同的供电方式，比如一般的一二级负荷可采用树干式或者放射式自变电所引出回路供电，对较重要的一二级负荷（比如生活水泵、潜污泵）可以设总的双电源切换箱然后再通过放射式引至各防火分区或各楼层总的配电箱。
对于车库内的普通照明可以采用单电源，不需要采用双电源末端切换。

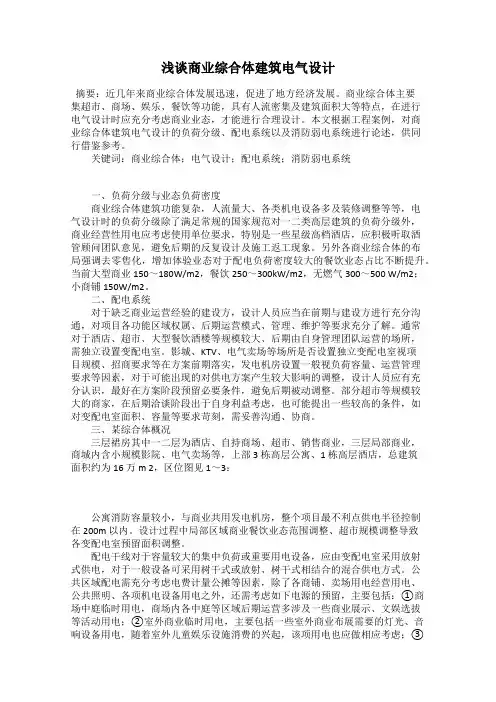

浅谈商业综合体建筑电气设计摘要：近几年来商业综合体发展迅速，促进了地方经济发展。
商业综合体主要集超市、商场、娱乐、餐饮等功能，具有人流密集及建筑面积大等特点，在进行电气设计时应充分考虑商业业态，才能进行合理设计。
本文根据工程案例，对商业综合体建筑电气设计的负荷分级、配电系统以及消防弱电系统进行论述，供同行借鉴参考。
关键词：商业综合体；电气设计；配电系统；消防弱电系统一、负荷分级与业态负荷密度商业综合体建筑功能复杂，人流量大、各类机电设备多及装修调整等等，电气设计时的负荷分级除了满足常规的国家规范对一二类高层建筑的负荷分级外，商业经营性用电应考虑使用单位要求，特别是一些星级高档酒店，应积极听取酒管顾问团队意见，避免后期的反复设计及施工返工现象。
另外各商业综合体的布局强调去零售化，增加体验业态对于配电负荷密度较大的餐饮业态占比不断提升。
当前大型商业150～180W/m2，餐饮250～300kW/m2，无燃气 300～500 W/m2；小商铺150W/m2。
二、配电系统对于缺乏商业运营经验的建设方，设计人员应当在前期与建设方进行充分沟通，对项目各功能区域权属、后期运营模式、管理、维护等要求充分了解。
通常对于酒店、超市、大型餐饮酒楼等规模较大、后期由自身管理团队运营的场所，需独立设置变配电室。
影城、KTV、电气卖场等场所是否设置独立变配电室视项目规模、招商要求等在方案前期落实，发电机房设置一般视负荷容量、运营管理要求等因素，对于可能出现的对供电方案产生较大影响的调整，设计人员应有充分认识，最好在方案阶段预留必要条件，避免后期被动调整。
部分超市等规模较大的商家，在后期洽谈阶段出于自身利益考虑，也可能提出一些较高的条件，如对变配电室面积、容量等要求苛刻，需妥善沟通、协商。
三、某综合体概况三层裙房其中一二层为酒店、自持商场、超市、销售商业，三层局部商业，商城内含小规模影院、电气卖场等，上部 3 栋高层公寓、1 栋高层酒店，总建筑面积约为16 万m 2，区位图见 1～3：公寓消防容量较小，与商业共用发电机房，整个项目最不利点供电半径控制在 200m 以内。
(大型商场)电气初步设计说明强电系统本项目选址位于***公路**门地铁站西南侧，在该地块内规划建设大型商业建筑，总建筑面积112400平方米，规划三层，单层建筑高度6米。
在**路北侧（东北）距项目红线约800米处，有一座35千伏变压站，另***门地铁站处距项目240米处有一座10千伏变压站，是使用现有的还是新建变电站，具体情况还有待深入了解。
设计原则：此项目电气设计应安全、可靠、节约、考虑发展，体现以人为本的思想。
必须着眼于未来的发展，要留余量，一般的电气设计寿命为50年，此项目设计至少要考虑到未来二三十年负荷增长的需要。
商场项目不同于一般单位建筑，是电气火灾多发场所。
为了尽量减少在基建时给项目留下火灾隐患，同时为了满足二三十年负荷增加的需要，项目电气设计应具有超前性。
商场如战场瞬息万变、发展也日新月异，用电有增无减，因此在设计时配电系统设计时，应正确选择系统的接地形式，充分考虑用电需求的发展趋势，比较合理地确定各个功能区的用电负荷，并适当留有一定的容量，以满足今后用电增长的需要。
设计配电室时要充分考虑到项目业态的变化、新旧商户进出造成的各功能区改变而进行的重新装修的要求。
建议在每层设一主配电室、每层分成六个区，设分配电室，便于以后各区新旧商户在重新装修时的难度及对其他设备设施的损坏。
项目单层面积较大（3.8万㎡），应设应急电源，由互投装置、自动充电、逆变电源及蓄电池等，来支持突发停电时，对二级负荷用电的消防系统、疏散指示灯等设备电源的保证。
为了节约主楼的使用面积，建议把变电所建在主楼的南边原设备用房的地下，上可作停车场，但要注意其对环境降温通风、干燥的要求。
一. 设计需依据：1.<民用建筑电气设计规范> GJ 16—20082.<35KV及以下变电所设计规范》 GB50053—943.<供电系统设计规范. > GB50052—954.<低压配电系统设计规范.>GB50054—955.<建筑设计防火规范.>GB50016—20066.,<北京市民用建筑市政能源规划指标》7公司相关部门提供的数据.及要求二. 电源选择1. 本工程为商业用房，消防用电负荷为二级.其余负荷为三级2.本工程由变压站内10KV高压母线的不同母线段引来2路高压电源同时工作，互为备用。

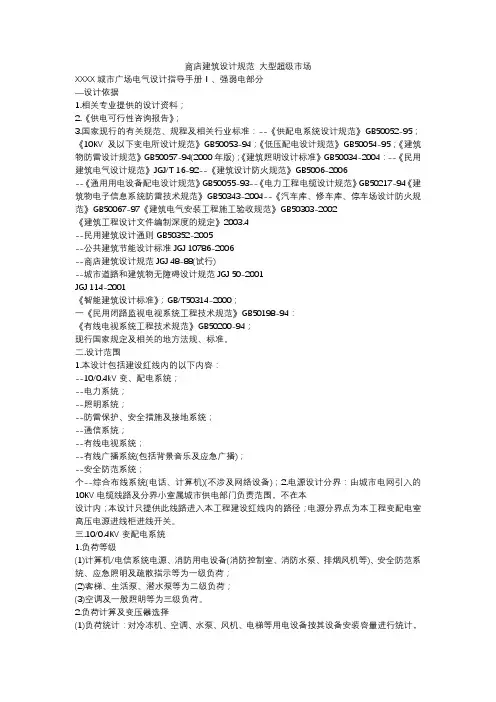

商店建筑设计规范大型超级市场XXXX城市广场电气设计指导手册Ⅰ、强弱电部分—设计依据1.相关专业提供的设计资料；2.《供电可行性咨询报告》；3.国家现行的有关规范、规程及相关行业标准：--《供配电系统设计规范》GB50052-95；《10KV及以下变电所设计规范》GB50053-94；《低压配电设计规范》GB50054-95；《建筑物防雷设计规范》GB50057-94(2000年版)；《建筑照明设计标准》GB50034-2004：--《民用建筑电气设计规范》JGJ/T 16-92--《建筑设计防火规范》GB5006-2006--《通用用电设备配电设计规范》GB50055-93--《电力工程电缆设计规范》GB50217-94《建筑物电子信息系统防雷技术规范》GB50343-2004--《汽车库、修车库、停车场设计防火规范》GB50067-97《建筑电气安装工程施工验收规范》GB50303-2002《建筑工程设计文件编制深度的规定》2003.4--民用建筑设计通则GB50352-2005--公共建筑节能设计标准JGJ 10786-2006--商店建筑设计规范JGJ 48-88(试行)--城市道路和建筑物无障碍设计规范JGJ 50-2001JGJ 114-2001《智能建筑设计标准》；GB/T50314-2000；一《民用闭路监视电视系统工程技术规范》GB50198-94：《有线电视系统工程技术规范》GB50200-94；现行国家规定及相关的地方法规、标准。
二.设计范围1.本设计包括建设红线内的以下内容：--10/0.4kV变、配电系统；--电力系统；--照明系统；--防雷保护、安全措施及接地系统；--通信系统；--有线电视系统；--有线广播系统(包括背景音乐及应急广播)；--安全防范系统；个--综合布线系统(电话、计算机)(不涉及网络设备)；2.电源设计分界：由城市电网引入的10KV电缆线路及分界小室属城市供电部门负责范围，不在本设计内；本设计只提供此线路进入本工程建设红线内的路径；电源分界点为本工程变配电室高压电源进线柜进线开关。
浅谈商业综合体建筑电气设计摘要：随着我国社会、经济的进步和发展，一些特大型的商业综合体不断涌现。
大型商业综合体是集商业购物中心（超市、服装、数码家电、家具、玩具、书店等百货）、文化娱乐（健身、影院、歌厅、冰场、室内冲浪、电玩等）、餐饮（美食广场、酒楼、主题餐厅、酒吧街等）、甲级办公、五星级酒店、精品公寓、大型停车场等功能于一体的综合性建筑，具有建筑面积大、人流密集、业态复杂多样、用电设备繁多功率大、可靠性要求高等特点，在进行电气设计时应充分考虑、分析各种业态的用电特点和需求，才能进行合理设计。
本文根据实际工程案例，重点对商业综合体的电气设计中应注意的几个问题进行了分析和讨论。
关键词：商业综合体；建筑电气设计；原则；1.工程概况本项目案例总建筑面积约69.2万平方米，地上建筑面积约为40.4万平方米；由两栋一类高层写字楼（建筑高度分别为180.9m和134.6m）、一栋一类高层五星级酒店（建筑高度93.95m）、一栋一类高层精品公寓（建筑高度134.6米），五栋一类高层高层商业（建筑高度在53.9m到65.4m）以及五层裙房商业建筑组成，地下建筑面积约为28.8万,共4层地下室，其中地下四层及地下三层为大型地下停车场，地下二层、地下一层为商业和停车场。
本项目主要为大型高端集中商业MALL、餐饮、娱乐、一类高层甲级写字楼、五星级酒店、精品公寓等业态，建筑耐火等级为一级，抗震烈度为7度。
2.商业综合体建筑电气设计原则2.1功能性原则商业综合体建筑的业态多，用电设备品种繁多，负荷密度大，负荷等级高，商业招租存在不确定性，因此在进行电气设计时，要考虑各业态在不同时期的招租改造需求，配电系统、弱电系统和消防系统需要适当预留富余量，具体一定的灵活性，保证内部供配电系统、照明系统、弱电系统和消防电气系统都可以正常运转，这样才能更好地发挥出商业综合体的商业活动服务功能。
2.2降耗性原则在资源、能源紧张和社会经济发展的背景下，商业综合体的电气设计更加注重于电力系统的节能设计，这就需要在不影响建筑物正常使用功能的情况下，通过科学、合理的设计，将建筑物电气系统在运行时的无效损耗降低，从而达到“节能降耗、绿色生态”的目的。
商业综合体供电规划设计方案嘿，各位看官，今天咱们就来聊聊商业综合体供电规划设计这档子事儿。
这可是个大工程，涉及到商业、电力、设计等多个领域，要想做得漂亮，咱们可得下点功夫。
下面，我就结合自己十年的经验，给大家详细梳理一下这个方案。
一、项目背景及目标商业综合体，简单来说，就是集购物、餐饮、娱乐、办公等多功能于一体的现代化建筑群。
这类项目对供电系统的要求极高，既要满足商业运营的需要，也要考虑节能环保。
我们的目标就是打造一个安全、稳定、高效的供电系统。
二、供电系统设计原则1.安全第一：供电系统设计必须符合国家相关安全标准，确保人员和设备安全。
2.经济合理：在满足功能需求的前提下，力求降低投资成本，提高经济效益。
3.节能环保：采用高效节能设备，降低能源消耗，减少环境污染。
4.智能化：运用现代信息技术，实现供电系统的智能化管理，提高运行效率。
三、供电系统设计方案1.供电方式：商业综合体供电系统采用高压供电，低压配电的方式。
高压供电线路采用双回路或多回路供电，确保供电可靠性。
2.供电容量：根据商业综合体用电负荷预测，确定供电容量。
同时，考虑未来发展趋势，预留一定的发展空间。
3.供电设备：选择高效、可靠的供电设备，包括变压器、配电柜、电缆等。
变压器采用干式变压器，降低噪音污染。
配电柜采用智能型，实现远程监控和管理。
4.供电线路：合理规划供电线路，确保供电可靠性。
供电线路采用地下敷设，减少对地面景观的影响。
5.供电系统保护：设置完善的保护装置，包括过载保护、短路保护、漏电保护等，确保供电系统安全运行。
6.供电系统智能化：采用现代信息技术，实现供电系统的智能化管理。
包括供电设备状态监测、能耗监测、故障预警等。
四、供电系统施工与验收1.施工：严格按照设计方案进行施工，确保施工质量。
施工过程中，要注重安全防护，确保人员和设备安全。
2.验收：供电系统施工完成后，进行严格的验收。
验收内容包括供电设备、供电线路、保护装置等，确保供电系统符合设计要求。
干货商业综合体电气设计解析商业综合体电气设计是指对商业综合体内电气系统的规划、设计和安装的过程。
商业综合体通常包括购物中心、写字楼、酒店等多个建筑物，因此其电气系统要求复杂多样。
本文将对商业综合体电气设计进行详细解析。
商业综合体电气设计的第一步是规划。
在规划阶段，需要确定电气系统所需的总电力负荷、主要用电设备、照明系统等。
商业综合体的电气负荷较大，因此需要考虑建筑物的总面积、商业设施的类型和数量等因素。
同时，根据商业综合体的具体需求，制定电力传输和配电的系统方案，确保供电的可靠性和安全性。
商业综合体电气设计的第二步是详细设计。
在详细设计阶段，需要进行电气线路图的绘制，确定电气设备的布置和连接方式。
商业综合体电气系统通常包括主配电室、次配电室、进线柜、分段开关箱等。
在细节设计中，需要根据电气设备的功率和负荷需求，确定线缆的截面积、开关和插座的位置等。
商业综合体电气设计的第三步是安装与施工。
在安装与施工阶段，需要按照详细设计图纸进行电气设备的安装、线缆的敷设和连接。
安装与施工过程中需要严格按照相关规范和标准进行，确保电气系统的安全可靠性。
同时，还需要进行系统的验收测试，确保各个电气设备的正常运行和配电系统的稳定性。
商业综合体电气设计的关键问题包括系统的可靠性、安全性和节能性。
在电气设计中，需要合理配置备用电源和供电线路，以应对突发情况和保证供电的连续性。
此外，还需要考虑电气设备的防雷保护和过电压保护措施，确保电气系统的安全性。
最后，商业综合体电气设计还应考虑使用节能的照明系统和高效的电气设备，以降低能源消耗和运营成本。
总之，商业综合体电气设计是一个复杂的过程，需要在规划、详细设计和安装施工等阶段进行综合考虑。
合理规划电气系统的总体布局和供电方式，详细设计电气线路和设备连接，严格按照施工要求进行施工，才能确保商业综合体电气系统的稳定运行和安全可靠性。
此外，还需要考虑节能环保的设计理念，以提升商业综合体的可持续发展能力。

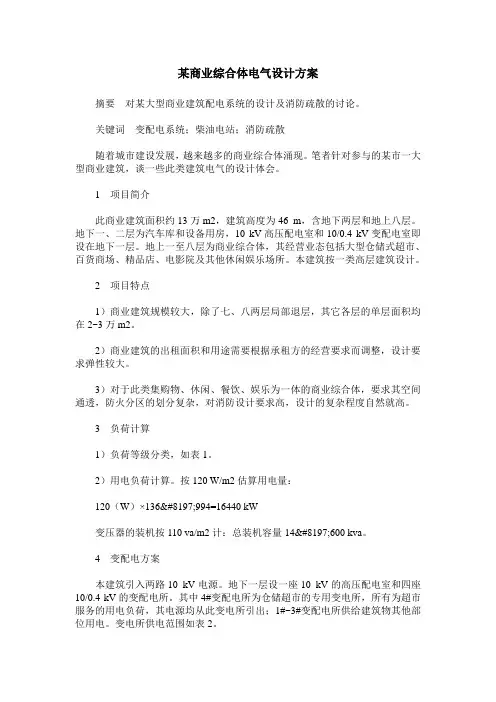

某商业综合体电气设计方案摘要对某大型商业建筑配电系统的设计及消防疏散的讨论。
关键词变配电系统；柴油电站；消防疏散随着城市建设发展，越来越多的商业综合体涌现。
笔者针对参与的某市一大型商业建筑，谈一些此类建筑电气的设计体会。
1 项目简介此商业建筑面积约13万m2，建筑高度为46 m，含地下两层和地上八层。
地下一、二层为汽车库和设备用房，10 kV高压配电室和10/0.4 kV变配电室即设在地下一层。
地上一至八层为商业综合体，其经营业态包括大型仓储式超市、百货商场、精品店、电影院及其他休闲娱乐场所。
本建筑按一类高层建筑设计。
2 项目特点1）商业建筑规模较大，除了七、八两层局部退层，其它各层的单层面积均在2~3万m2。
2）商业建筑的出租面积和用途需要根据承租方的经营要求而调整，设计要求弹性较大。
3）对于此类集购物、休闲、餐饮、娱乐为一体的商业综合体，要求其空间通透，防火分区的划分复杂，对消防设计要求高，设计的复杂程度自然就高。
3 负荷计算1）负荷等级分类，如表1。
2）用电负荷计算。
按120 W/m2估算用电量：120（W）×136 994=16440 kW变压器的装机按110 va/m2计：总装机容量14 600 kva。
4 变配电方案本建筑引入两路10 kV电源。
地下一层设一座10 kV的高压配电室和四座10/0.4 kV的变配电所。
其中4#变配电所为仓储超市的专用变电所，所有为超市服务的用电负荷，其电源均从此变电所引出；1#~3#变配电所供给建筑物其他部位用电。
变电所供电范围如表2。
其中*为特别重要负荷变电所内每两台变压器为一组，低压配电系统采用单母线分段运行方式，两段母线间设联络断路器。
正常情况下，母联断路器处于断开位置，变压器分列运行。
但当一台变压器因故退出运行时，需停止全部或部分三级负荷，由另一台变压器负担所有一二级负荷的供电。
因此，两母线进线断路器和母联断路器之间设电气、机械联锁，只允许其中两台同时闭合，以确保变压器不并列运行。

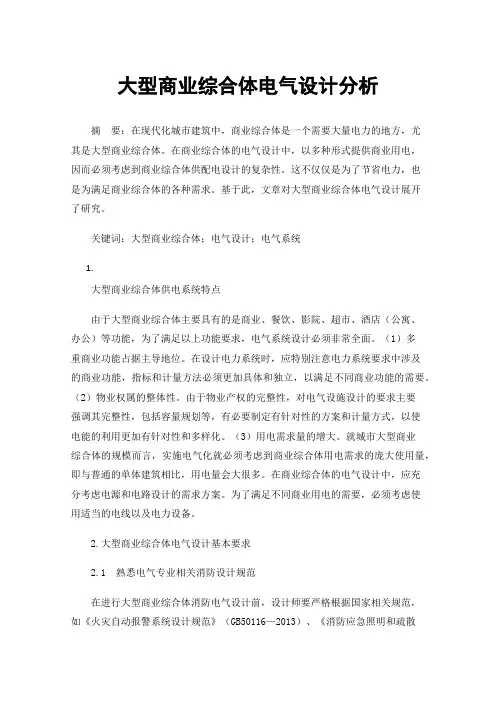

大型商业综合体电气设计分析摘要：在现代化城市建筑中，商业综合体是一个需要大量电力的地方，尤其是大型商业综合体。
在商业综合体的电气设计中，以多种形式提供商业用电，因而必须考虑到商业综合体供配电设计的复杂性。
这不仅仅是为了节省电力，也是为满足商业综合体的各种需求。
基于此，文章对大型商业综合体电气设计展开了研究。
关键词：大型商业综合体；电气设计；电气系统1.大型商业综合体供电系统特点由于大型商业综合体主要具有的是商业、餐饮、影院、超市、酒店（公寓、办公）等功能，为了满足以上功能要求，电气系统设计必须非常全面。
（1）多重商业功能占据主导地位。
在设计电力系统时，应特别注意电力系统要求中涉及的商业功能，指标和计量方法必须更加具体和独立，以满足不同商业功能的需要。
（2）物业权属的整体性。
由于物业产权的完整性，对电气设施设计的要求主要强调其完整性，包括容量规划等，有必要制定有针对性的方案和计量方式，以使电能的利用更加有针对性和多样化。
（3）用电需求量的增大。
就城市大型商业综合体的规模而言，实施电气化就必须考虑到商业综合体用电需求的庞大使用量，即与普通的单体建筑相比，用电量会大很多。
在商业综合体的电气设计中，应充分考虑电源和电路设计的需求方案。
为了满足不同商业用电的需要，必须考虑使用适当的电线以及电力设备。
2.大型商业综合体电气设计基本要求2.1 熟悉电气专业相关消防设计规范在进行大型商业综合体消防电气设计前，设计师要严格根据国家相关规范，如《火灾自动报警系统设计规范》（GB50116—2013）、《消防应急照明和疏散指示系统技术标准》（GB51309—2018）和《建筑设计防火规范（2018版）》（GB50016—2014）等的要求，将这些国家规范作为设计的基本要求来开展设计工作。
只有这样，设计人员才能把握好大型商业综合体消防电气的设计重点，设计出符合国家规范要求和商场实际需求的电气图纸。
在进行商场建筑设计的过程中，不同商场建筑设计的技术要求与其设计方法手段存在不同之处，因此，要想建造好一个具有完善电气设施的大型商业综合体，就必然需要有专业的设计师实地考量，根据商场建筑的设计特点，在规范标准下研究和解决问题。
例析大型商业综合体配电设计1.项目简介本项目位于广东省恩平市锦江大道，是恩平市当地新建的大型商业中心；地上部份分南北两个商业体，二，三层局部连通，地下室也连通。
北面分别为两栋23层公寓楼和1栋21层酒店和部分裙楼商业；南面按主要使用功能划分为超市及商业、餐饮及商业、银行及商业、百货及商业，4层以上为两栋22层公寓楼和1栋8层员工宿舍楼。
地下一层为部分超市使用功能用房、汽车库和设备用房。
总建筑面积为30.3万平方米，其中地上24.7万平方米，地下5.6万平方米。
2.电源容量规划设计本工程为一类高层建筑，属一类防火建筑，本项目预计的总用电负荷约25400kVA，一级负荷约5900kVA，二级负荷约7300kVA，其它为三级负荷。
商场项目的特点是出租业态经常随着市场供求而变化，用电负荷需求随之变化。
在设计阶段很难预测准确，所以保证一定的设计弹性是设计的关键。
以下列举部份商业综合体各业态的负荷要求：写字楼80～100 VA/M2，酒店式公寓60～80 VA/M2，公寓50～70 VA/M2，影院/剧场80～100 VA/M2，大型百货商场/超市130～170 VA/M2，酒楼、餐厅150～250 VA/M2，普通卖场（家电、服装、建材超市等等）80～100 VA/M2，健身、电玩、KTV80～100 VA/M2，地下停车库10～25 VA/M2，普通管理用房、办公建筑60～80 VA/M2。
负荷指标与各地区经济发展水平有关，各地区可根据当地发展水平及项目特点在本标准基础上进行局部调整。
3.变配电室设置配变电所位置的选择，要考虑供电距离，进出线方便，接近电源侧，防水，防污染，运输方便等要求综合确定。
从成本合理和运营稳定出发，众多因素中比较主要的条件是供电半径，电压质量和配电室占用面积的商业价值。
考虑本项目的建筑面积比较大，而且用电点铺设得比较广，再根据上述条件考虑变配电室设置，见表1。
4.变配电方案由于本项目的总用电容量约达到25000kVA，根据广东省电网公司业扩管理细侧的有关要求：客户装机总容量在8000 kVA（含）至40000kVA（不含）的，应由10kV专线供电；具备35kV供电条件的地市供电局可采用35kV电压等级供电。
商业综合体电气设计说明商业综合体电气设计1前言本文的目的并不是介绍特大型项目怎么去做，因为一般来说，成熟的业主都会有明确的任务书指导设计，只需去理解和执行即可。
本文主要是通过设计过程中的一些经历和感想来告诉大家设计的一些注意事项和具体操作方式，如何高效、准确的完成设计成果。
为此可以从以下几个疑问来开始设计的回顾。
2商业综合体的含义商业综合体就是将一系列的城市配套工程综合在一栋建筑物内，主要的城市配套包括百货商场、大型超市、精品购物街、沿街商铺、超市、大型车库、影院、KTV、健身、电器、健身、酒楼、儿童电玩、精装公寓楼、甲级写字楼、五星酒店、商务酒店等等，整个建筑物的规模非常大，一般都在20~50万平方米。
商业综合体对能源的需求量是巨大的，对能源供应的安全等级要求也比较高，对于二三线城市来说，商业综合体的建立一般都会对现有的市政条件产生巨大的冲击，由此带来的问题就是实际的工程可能不能按照理想化的系统去设计。
到底是项目去适应市政还是市政改造去适应项目，对此在前期阶段要有足够的重视，这就需要供电方案的论证。
各地商业综合体项目概况分析见下表。
3商业综合体经营管理对设计的影响甲方对于商业建筑有不同的管理模式，主要分为销售型和自持型。
销售型：沿街商铺、精装公寓楼、普通写字楼。
自持型：百货、精品室内步行街、大型超市、五星酒店、甲级写字楼、地下车库、餐饮、影院、KTV、健身、电器、酒楼、儿童业态等。
分析建筑的功能以及了解甲方的经营管理模式是非常重要的工作，这直接影响着供电区域的划分和供电系统的建立，可以说，设计的最终目的就是要满足商业的合理经营和安全运行。
4商业综合体设计中需要特别注意的一些名词业态：指不同的建筑功能。
物管：指物业管理公司，主要对销售的建筑进行维护。
商管：指商业管理公司，主要对自持的建筑进行维护。
计量：计量在商业项目中非常的重要，计量的方式决定了系统的划分店招：指商铺门面统一的商业广告标识。
道旗：指步行街道路统一的商业广告标识。
阐述大型商业建筑电气设计摘要：随着经济的不断的向前发展，各种商业建筑如雨后春笋。
在多方面因素的影响下，今天的商厦一般楼层比较高，用途比较多，设备复杂，这对于商业地产项目来讲非常的困难。
其中的供配电体现的非常的明显，布线等环节非常的重要，要考虑综合的布线方式，进行要针对的设计，这样才能够进行个性化的满足。
本文着重对大型商业建筑的电气设计进行了分析，希望能对设计者们提供一定的帮助。
关键词：大型商业建筑；电气设计；分析随着人们的生活水平不断提高吗，大型高档商场项目开发建设高潮出现。
商场规模大，部分项目单层面积就超过4万m2；在大型商业建筑中，地下室一般作为零售和餐饮区域，可供作为机电用房的面积紧张；商场项目要求空间通透，一般需要通过性能化分析以满足防火要求；商场的出租面积和用途需要根据承租方的经营要求而调整，要求设计弹性较大。
因此，采用传统的电气设计已经很难满足上述要求，需要电气设计人员采用创新思维有针对性地解决。
1.大型商业建筑电气设计概述据统计，我国的商业建筑的面积占全国建筑总面积的25.4％，目前已经建成的高级宾馆约2000幢，高级写字楼3000多家，大型医院800余家，大型商场800余家，而且还保持高增长的态势。
一般情况下，大型商业建筑除特殊设备使用外，主要的能耗包括中央空调系统能耗、照明系统能耗、冷热水能耗、动力及其它能耗。
一般来说，以大型超市用电为例，照明系统能耗比例大概为12％～18％，空调系统的能耗约为40％～50％，冷冻冷藏系统的能耗约为18％～20％，加工设备的能耗约为12％～15％。
2.大型商业建筑电气负荷的特点2.1用电量大是大型商业建筑电气负荷的主要特点。
商铺的用电负荷大，远大于《全国民用建筑工程设计技术措施》一般商业120w/m2的指标。
不同类型的商铺，不同饮食文化背景（中餐和西餐）的餐饮差别也很大。
另外，大型商业建筑的电气负荷特点还具有很大的不确定性。
这是因为建筑单位往往会根据市场租户的需求，不断调整商铺的性质，使得负荷总在动态变化之中。
超市购物中心电气初步设计模板1. 设计目标本电气初步设计模板的目标是为超市购物中心提供合理、可靠、节能、安全的电气系统。
通过详细的设计方案和布局规划，确保电气系统的稳定运行，满足超市购物中心的需求，并符合国家相关电气标准和安全要求。
2. 设计内容超市购物中心电气初步设计主要包括以下内容：2.1 用电负荷计算根据超市购物中心的规模、业务特点和设备使用情况，对整个电气系统的用电负荷进行计算。
考虑到每个区域的用电需求差异，分别制定用电负荷计算表，并确定主要用电设备的功率、数量和用电时间。
2.2 配电系统设计根据用电负荷计算结果，设计配电系统的布局及线路规划。
确定电源配送方式，选择合适的变压器容量和安装位置，保证电力分配的合理性和可靠性。
设计各个区域的电力主干线路和支路线路，合理布置配电柜和开关箱，满足各个区域的用电需求。
2.3 动力照明设计根据超市购物中心的实际情况，设计动力照明系统，包括主要通道、公共区域和各个功能区域的照明设备选型、布置和控制方式。
合理规划照明线路，确保光线均匀、明亮，同时考虑能源节约和环保要求。
2.4 照明控制系统设计设计合理的照明控制系统，通过使用传感器、开关和调光设备，实现对照明设备的自动控制。
根据不同区域的使用需求，设置不同的照明控制模式，如定时控制、光感控制和人感控制，满足超市购物中心的不同照明需求，提高能源利用效率。
2.5 地线系统设计设计合理的地线系统，确保电气设备的可靠接地，提高电气系统的安全性。
根据国家相关标准，确定接地装置的选型、布置和连接方式，并计算地线电阻，保证地线系统的有效工作。
3. 编制要求4. 工作进度本文档是电气初步设计阶段的模板，编制完成后需要根据实际情况进行具体化设计，并进一步完善和优化电气系统的布局与细节设计。
5. 参考资料- 《建筑电气设计规范》- 《低压配电设计手册》- 《电气设计手册》以上内容仅为初步设计模板，详细的设计需要结合实际情况进行具体规划。
某大型广场电气安装组织设计近年来，电气设备在我们的生活中扮演着愈加重要的角色。
尤其是大型广场等公共场所，如何设计和组织电气设备的安装，已经成为了现代城市建设中不可忽视的一环。
本文将从某大型广场的电气安装组织设计的角度来讨论这个话题。
1. 场所资料某大型广场占地面积约10万平方米，主要设有商业用房、文化娱乐区、美食广场、停车场等功能区域。
场所拟引进高科技展览、商业、文化演出等活动。
2. 设计原则一方面，该场所现代化程度高，需要兼顾实用性与美观性。
另一方面，考虑到场所未来的使用情况，设计需要满足扩充性和升级性，为未来提供可能性。
3. 设计方案3.1. 设备选择基于场所功能，该广场电气系统需要包括状态监测、节能配电、供电保障等三个主要方面。
为此，我们选用了16个带有测量分布的监测点，其中包括漏电、温度、开关量等模块。
此外，我们还采用了卡口电表及遥控开关等配电设备。
在供电保障方面，我们选择了配备智能锅炉、发电机组、UPS等设备，以应对停电、网络故障等可能情况。
3.2. 布线设计基于场所空间与场景需求，我们设定了两个主要的布线架设方案，包括“托架布线方案”和“地极化布线方案”。
前者适用于地上交通较为繁忙的区域，如地下停车场；而后者适用于场所人流较为复杂、视觉要求较高的区域。
同时我们在选用电缆类型及规格上，也进行了精细化的规划，以适应不同区域的需求。
3.3. 安全防护在电气设备方面，安全防护需要放在首位。
为此，我们选用了符合国家标准最新要求的安全标识，对于一些潜在安全隐患的区域进行了标识和提示。
此外，我们还将焦点放在了可靠性方面，对于一些可能出现的安全问题，制定了必要的应急和处理方案，确保了设备的安全稳定性。
4. 设计总结某大型广场电气设备的安装组织设计，是一项涉及多方面的复杂任务，需要考虑到人、机、环境等许多因素。
通过本文的初步介绍，我们了解到了其中的一些逻辑和设计思路，有创新的布线方式和设计原则。
在对电气设备的选用、布线架设和安全防护等方面，我们也有了一定的了解。
初步设计说明书一、设计依据：1、建筑概况：商品楼总建筑面积约为18500平方米，总建筑高度27.75米。
本建筑物为二类高层建筑。
2、相关专业提供的工程设计资料。
3、各市政主管部门对初步设计的审批意见；4、建设单位提供的设计任务书及技术要求；5、中华人民共和国现行主要标准及法规：《民用建筑电气设计规范》 JGJ16-2008《建筑设计防火规范》 GB 50016-2014《住宅设计规范》 GB 50096-2011《建筑物防雷设计规范》 GB 50057-2010《居民区有线数字电视系统工程技术规范》 DB22T448-2013《火灾自动报警系统设计规范》 GB 50116-2013《供配电系统设计规范》 GB 50052-2009《通信线路工程设计规范》 YD 5102-2010其它有关国家及地方的现行规程、规范及标准。
二、设计范围1．本工程设计包括以下电气系统:1）10kV箱式变电站2）0.4kV低压配电系统；3）建筑物防雷、接地系统及安全措施；4）有线电视系统；5）电话及网络系统；6）火灾自动报警系统；7）建筑物综合防雷接地系统；。
三、配电系统1．本工程采用公、专结合的方式供配电。
动力负荷均有专用箱式变电站(1250kVA)配电。
变配电室设计参见附图，消防负荷备用电源由柴油发电机供电。
2．负荷分类及容量：柴油发电机：为所有一级负荷备用电源，包括：消防水泵、风机等所有消防负荷，其容量约为120kW；经计算，选用一台250kW柴油发电机。
公变：住宅总装机容量约850kW；选用一台1250kVA箱式变电站为住宅楼配电。
3．供电电源：本工程住宅照明电源引自配电室配电屏。
每门进线电缆从地下室引入，直接进入电缆井。
动力及公共照明电源取自地下室配电室，电梯、消防风机、消防水泵等一级负荷采用双回路供电，末端自投；走廊、楼梯间应急照明、疏散照明采用带镉镍电池电源的灯具，其应急时间不小于30分钟，火灾时强制点亮。
1、本工程的负荷分为特别重要负荷、一级负荷和三级负荷，其中：第五节 建筑电气部分一、设计依据1、建筑概况：请建筑专业统一填写。
2、建筑专业的条件图图及给排水、空调通风等专业提供的用电负荷和技术条件。
3、建设方提供的技术要求。
4、国家、行业和地方有关的设计规范及规定： 高层民用建筑设计防火规范 GB50045-95（2005 年版） 建筑设计防火规范 GB50016-2006 供配电系统设计规范GB50052-2009 10kV 及以下变配电所设计规范 GB50053-94 低压配电设计规范 GB50054-95建筑防雷设计规范GB50057-94（2010 年版）建筑物电子信息系统防雷技术规范 GB500346-2004 民用建筑电气设计规范 JGJ16 -2008 建筑照明设计标准GB50034-2004汽车库停车库修车场设计防火规范 GB50067-97 火灾自动报警设计规范 GB50116-98 有线电视系统工程技术规范 GB50200-94 综合布线系统设计规范GB50311-2007 视频安防监控系统工程设计规范GB50395-20075、工程所在地区（山西晋中）的气象条件。
二、设计范围电气专业的设计内容： 1、高低压配电系统； 2、室内照明系统；4、接地和等电位联结；5、建筑物防雷系统；6、火灾自动报警系统；7、综合布线系统；8、有线电视系统；9、建筑设备监控系统； 10、安全防范系统；三、变配电系统2、本工程的电源采用 10kV 高压进线，直接引自城市高压电网。
从城市电网引入 2 回 10kV 电缆线路。
两路 10kV 线路引自不同的城市区域变配电所。
10kV 电源进线引入 1#变配电所的高压配电室，由 1#变配电所高压配电室向 1#变配电所 的 2 台变压器、2#变配电所的 2 台变压器、3#变配电所的 2 台变压器放射式配出 10kV 电源 回路。
电源设计分界：由城市电网引入本工程的 2 路 10KV 电缆线路属城市供电部门负责范围， 不在本设计内；本设计只提供此线路进入本工程建设红线内的路径；电源分界点为本工程 1#变配电所高压电源进线柜进线开关。
3、根据建筑功能分区，本工程设 3 处变配电所。
1）1#变配电所设于的地下一层，共装设 2 台干式电力变压器；3、电气控制系统；1-1TA、1-2TA变压器容量分别为1600kVA，供电范围为商业街、北侧地下车库和设备用房；2）2#变配电所设于地下一层，共装设2台干式电力变压器；2-1B、2-2B变压器容量分别为1250kVA，供电范围为居然之家；3）3#变配电所设于地下一层，共装设2台干式电力变压器；3-1B、3-2B变压器容量分别为1250kVA，供电范围为酒店、写字楼和南侧地下车库；4、1#变配电所的高压系统采用单母线分段；两路电源互为备用。
所有低压系统采用单母线分段，变压器分列运行。
在变压器停运时可通过母线联络开关进行负荷转接。
5、消防负荷和其他一级负荷均采用引自变配电所不同变压器母线段的两路低压回路供电，最末一级配电箱自动切换。
6、变配电所配置：1）1#变配电所设于地下1层，面积约221平方米。
3）3#变配电所设于地下1层，面积约168平方米。
2#变配电所技术参数：2）2#变配电所设于地下1层，面积约149平方米。
1#变配电所技术参数：湖南中大设计院有限公司103#变配电所技术参数：4）变配电所技术参数汇总：5）高压开关柜采用微机综合保护装置。
电源进线开关采用过流、速断、零序保护；变压器出线采用过流、速断、零序保护；变压器设高温报警、超温跳闸等保护。
6）高压设独立高压计量专用柜；低压设总计量，并在低压屏按不同负荷类别设分别计量。
具体的计量方式以当地供电部门的要求为准。
7）变配电所设低压无功补偿装置，补偿容量共1440kvar，补偿后高压侧功率因数0.91，满足供电部门的供电要求。
7、谐波治理措施：1）采用星三角接线的变压器，抑制三次谐波。
2）照明灯具采用低谐波含量的电子整流器。
3)变配电所采用带电抗器的低压补偿装置。
8、高压开关柜采用220V直流操作电源，设65Ah阀控蓄电池直流屏一套。
运行信号由微机综合保护装置提供。
低压开关柜的400A及以下采用旋转手柄手动操作，400A以上开关采用电动操作机构。
9、变配电所设电力监控系统，对电力配电实施动态监视。
1)监视10kV配电柜所有进线、出线和联络的断路器状态。
2)监视10kV进线和出线的电压、三相电流、功率因数、无功功率、有功功率等。
3)监视变压器温度，超温报警。
4)监视低压配电柜所有进线和联络柜的断路器状态、电压、三相电流，进线柜的有功功率，无功补偿柜的功率因数、无功功率等。
5)监视低压各出线回路的电流。
电力监控主机设置于1#变配电所低压配电室，并将电力系统运行数据传至建筑设备监控中心。
10、高压进线采用电力电缆埋地引入地下一层的变配电所，高压进线电缆具体规格电力部门确定。
11、低压线路的选用：1）选择导线的环境温度为35℃.2）消防设备供电干线选用WDZAN-YJY-1kV型耐火电缆，支线选用NH-BYJ-750V铜芯导线。
3）其余干线选用WDZA-YJY-1kV型阻燃电缆，支线选用ZA-BYJ-750V铜芯导线。
4）应急照明采用WDZAN-YFD-YJY-1kV型预制分支耐火电缆。
5)本工程的所有线路均为低烟无卤型。
6)干线在楼层和竖井内沿桥架敷设，分支线路套金属管敷设。
消防线路的桥架和明敷套管刷防火涂料。
为一级负荷供电的双回路在同一桥架内敷设时用防火隔板隔开。
7)消防线路暗敷时保护层厚度不小于30mm。
12、地下层、设备房的配电箱、控制箱明装，其余场所的配电箱、控制箱安装。
箱体高度大于600的配电箱、控制箱落地安装，其余配电箱、控制箱墙上安装，安装高度1.5m。
配电设施尽量设置于电气井、配电间等专用房间，必须装设于公共场所时，选用带锁的配电箱门。
消防设备的外壳设有明显标志。
照明开关暗装，安装高度1.3m。
插座暗装，安装高度0.3m（车库、厨房、卫生间等场所1.5m）。
13、消防水泵、消防风机等消防设备均采用直接启动。
生活水泵组采用变频调速和BAS控制。
空调水泵采用变频调速和BAS控制。
电梯采用BAS集群控制。
明包括火灾应急疏散照明和备用照明。
2、所有场所的照明均匀度不小于 0.7，照明光源色温为 3300~5500k ，显示指数不低于排水泵采用水位和 BAS 控制。
公共场所的空调风机、公共照明等采用 BAS 控制。
14、各变电所的空调、生活泵、自动扶梯等非消防动力回路出线开关装设分励脱扣器， 火警时受火警系统控制，切断非消防动力负荷。
各层的照明配电总箱主开关装设分励脱扣器，火警时受火警系统控制，切断分区非消防 照明负荷。
15、各层的配电总箱装设防火漏电报警器，通过总线接入防火漏电报警系统，系统主机设置在消防控制室。
防火漏电报警系统应具有下列功能：1）探测漏电电流、过电流等信号，发出声光信号报警，准确报出故障线路地址，监视 故障点的变化。
2）储存各种故障和操作试验信号，信号存储时间不应少于 12 个月。
3）切断漏电线路上的电源，并显示其状态。
4) 显示系统电源状态。
四、照明系统1、本工程包括正常照明和应急照明。
正常照明采用一般照明和分区一般照明。
应急照Ra80。
3、一般场所的照明以集中手动控制为主。
大空间的会议室、多功能厅的照明采用集中 场景控制。
楼梯间的灯具采用声光控延时开关。
普通灯具均采用吸顶或者嵌顶安装。
地下车库的照明灯具安装时应避开管线的遮挡范围。
4、本楼的夜景照明采用 LED 灯具，沿建筑轮廓线装设 LED 灯带，采用微机集中控制。
5、消防控制室、消防水泵房、变配电所、消防风机房、电梯机房等火警时坚持工作的场所设火灾备用照明，接入消防负荷供电回路，备用照明的照度保持正常工作照度，备用时间不小于 180 分钟。
6、在商场、餐饮娱乐场所、地下车库、楼梯间、走道、前室、门厅等场所设置火灾应急疏散照明和指示灯具，楼梯间的疏散照度不低于 5Lx,其他场所的疏散照度不低于 1Lx 。
本工程的疏散指示灯具采用 I 型灯具，灯具的长边尺寸不小于 1m 。
本工程采用智能型应急照明和疏散指示系统。
每个防火分区均设置独立的应急照明双电源切换箱和智能应急照明控制器，控制器自带蓄电池作为应急做照明集中供电电源，应急时间不小于 30 分钟。
智能应急照明系统采用 e-bus/10 总线，形成独立的局域网络系统。
中央监控主站设置在消防控制室，接收火警系统的联动控制信号。
每层的应急照明控制器设置于配电间。
采用集中电源式监控型应急灯，在火警系统联动信号产生时，通过总线系统对对应楼层的应急照明和疏散指示灯具进行智能控制，合理进行消防疏散。
智能应急照明采用 24V 电压系统。
7、所有灯具均为 I 类灯具，其金属外壳均可靠接地。
8、酒店和办公楼顶设置航空障碍标志灯，每栋塔楼顶设置 5 台，采用航空红色中光强型航空障碍标志灯。
航空障碍标志灯的控制根据室外光强及时间自动控制。
9、应急照明线路采用 NH-BYJ-750V 耐火导线，普通照明线路采用 ZA-BYJ-750V 阻燃导线，照明线路套金属管沿墙、沿顶或者在吊顶内敷设。
五、电气节能和安全1、根据负荷容量、供电距离及分布、用电设备特点等因素合理设计供配电系统，做到系统尽量简单可靠，操作方便。
本工程按负荷性质设计供电计量，便于能耗统计与管理。
2、变压器选用节能型SCB11变压器以减小变压器的损耗。
变压器容量的确定按不大于85%的最经济节能的负载率设计。
3、本工程中选用电阻率较小的铜芯导线。
在设计中尽可能减少配电线路的长度，从而达到减少线路损耗的目的。
4、在变配电所设置低压无功补偿，提高供配电系统的功率因数。
5、常用的生活泵、空调泵均采用变频控制，电梯采用集群控制，排水泵采用水位控制。
6、照明的节能设计1)严格按照《建筑照明设计标准》GB50034-2004规定的能耗指标，在许可条件下采用高效节能型气体放电光源，合理设计灯具控制方式，减少能耗。
2）充分利用自然光。
3）在满足照明质量的前提下，室内采用高光效的荧光灯（T8三基色管）、小功率金卤灯及紧凑型荧光灯，夜景照明采用LED高效光源。
4)使用低能耗的灯具及光源用电器组件；荧光灯选用带有无功补偿镇流器的灯具，紧凑型荧光灯选用电子镇流器。
疏散指示、交通指示等标志灯采用LED型光源。
气体放电灯具的线路功率因数不低于0.9。
5)普通照明采用集中控制为主；楼梯间等人员短暂停留的公共场所采用节能自熄开关。
7、室内公共区照明、空调设备、通风设备、给排水设备等设施采用BAS系统控制，可根据作息时间表合理安排运行时间，实现智能监控，并具备温度、湿度、恒压等自动调节功能，提高电能利用率。
