柴油发电机组的说明书一、产品概述柴油发电机组是一种通过燃烧柴油驱动发电机发电的设备。
本产品由柴油机与发电机组成，能够满足家庭、商业和工业等多种场景的用电需求。
二、产品特点1.高效节能：采用卓越的柴油机，具有低油耗、节能环保的特点；2.可靠稳定：高效控制系统带来出色的性能稳定性，从而保障了产品的可靠性；3.易于操作：智能化的控制面板可直观地显示设备的运行状况和故障信息，操作简便；4.双动力使用：可选择蓄电池作为备用动力来源，更具有应对突发情况的能力；5.适用范围广：产品适用于家庭、商业、工业等多种场景，能够满足不同客户的用电需求。
三、产品参数1.柴油机品牌：XXX2.额定功率：XXX kW3.标称电压：XXX V4.交流频率：XXX Hz5.燃油消耗率：XXX g/kW·h四、使用须知1.使用前请确保设备所处环境通风良好，并将设备置于水平地面上；2.运行中请勿对设备进行任何改动或拆卸，以免导致设备故障或人员受到伤害；3.定期对发电机进行维护保养，以确保其正常运行，延长使用寿命；4.请勿在雨天或潮湿环境中使用设备，严禁在易爆场所使用；5.本说明书中提到的所有技术参数仅供参考，如需购买或更换设备，请务必咨询专业人士。
五、维护保养1.每日操作前，请检查燃油和机油液位是否正常；2.每500小时使用后，请进行一次中期维护，包括更换机油和机油滤芯，清理空气滤芯等；3.每1000小时使用后，请进行一次大型维护，包括更换机油、机油滤芯、空气滤芯、燃油滤芯等；4.遇到异常情况或故障，请及时联系售后服务人员进行维修。
六、注意事项1.请勿在机器操作中触碰发热部位，避免烫伤；2.如发现明火、异味或异常声音，请立即切断电源并联系售后服务人员进行维修；3.请勿在使用本产品时使用非指定配件；4.儿童应在成人陪同下远离设备，以免受到伤害。
七、保修条款本产品提供一年免费维修服务，维修范围仅限于非人为因素造成的故障。
如需维修，请联系售后服务人员。

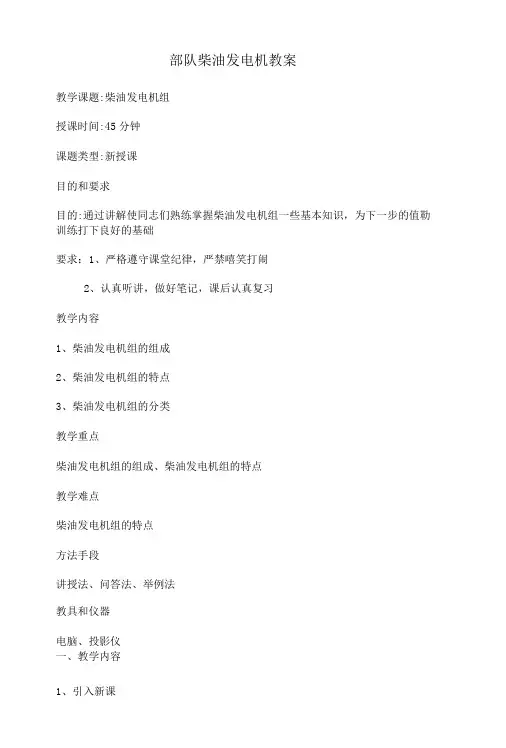

部队柴油发电机教案教学课题:柴油发电机组授课时间:45分钟课题类型:新授课目的和要求目的:通过讲解使同志们熟练掌握柴油发电机组一些基本知识，为下一步的值勒训练打下良好的基础要求：1、严格遵守课堂纪律，严禁嘻笑打闹2、认真听讲，做好笔记，课后认真复习教学内容1、柴油发电机组的组成2、柴油发电机组的特点3、柴油发电机组的分类教学重点柴油发电机组的组成、柴油发电机组的特点教学难点柴油发电机组的特点方法手段讲授法、问答法、举例法教具和仪器电脑、投影仪一、教学内容1、引入新课作为二十一世纪的通信兵不仅需要掌握牢固的基础理论知识，而且需要攀握一定的专业知识。
作为与驾驶技术、电源技术相关联发动机知识，可以为我们掌握电源供电木领提供必要的保证，也可以为将来掌握通信专业技能提供技术支持。
内燃机是将燃料（柴油、汽油、煤气和天然气等）在其燃烧字中燃烧，把燃科所产生的热能直接转化为机械能的一种动力机械。
常见的发电机组有柴油发电机组、汽油发电机组和燃气轮机发电机组等。
内燃发电机维由发动机《柴油机、汽油机或燃气轮机等）、发电机和控制系统《包括自动检测、控制及保护装置）三大部分组成。
移动式发电机组的发动机、发电机和控制系统〈屏、箱）全部组装在一-个公共底座上，而功率较大的固定式机组的发动机和发电机装置在由钢铁煤按而成的公共底座上，并固定在专门设计的钢筋混凝土基础上，控制系统和燃油箱等设备一般与机组分开安装。
2、要求:上集中精力，认真听讲;发最思维，大胆想象。
本节课的教学重点是柴油发电机组的组成、柴油发电机组的特点，教学难点是柴油发电机组的特点。
二、柴油发电机组的组成㈠柴油发电机组结构组成柴油发电机组（简称机组）是内燃发电机组的一种，由柴油机、三相交流同步发电机和控制屏（包括自动检测、控制及保护装置）3部分组成。
（二）型号编制：由七部分组成，分别表示为1 一输出额定功率（kW）,用数字表示2—输出电流种类:G-工频；P-交流中频；S-交流双频；Z-直流3—发电机组类型：F-陆用；C-船用；Q-汽车电站；T-挂车4 一控制特征:缺位为手动；Z-自动化；S-低噪声；SZ-低噪声自动化5—设计序号，用数字表示6—变形代号，用数字表示7 —环境特征:缺位为普通型；TH-湿热带型举例(D500GFZ:表示500KM交流工频、陆用、自动化发电机组(2)50GF2T :表示50千瓦交流工频发电机组第2种型式、第一次变形(3)200GFS3:表示200KW交流工频、陆用、低噪声、设计序号为3的柴油发电机组。

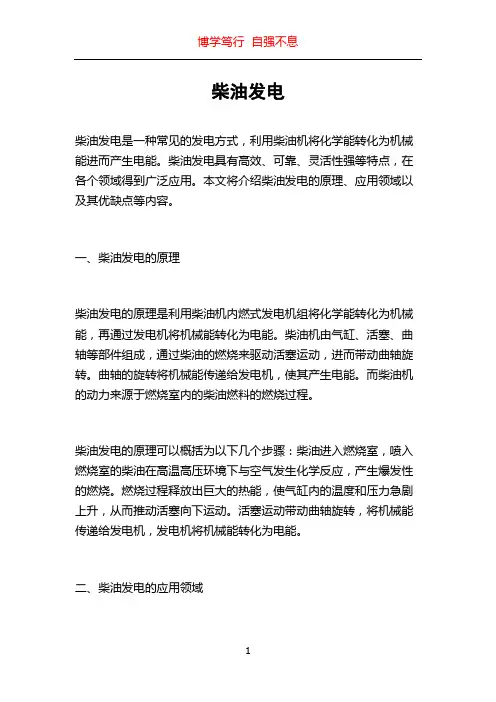

柴油发电柴油发电是一种常见的发电方式，利用柴油机将化学能转化为机械能进而产生电能。
柴油发电具有高效、可靠、灵活性强等特点，在各个领域得到广泛应用。
本文将介绍柴油发电的原理、应用领域以及其优缺点等内容。
一、柴油发电的原理柴油发电的原理是利用柴油机内燃式发电机组将化学能转化为机械能，再通过发电机将机械能转化为电能。
柴油机由气缸、活塞、曲轴等部件组成，通过柴油的燃烧来驱动活塞运动，进而带动曲轴旋转。
曲轴的旋转将机械能传递给发电机，使其产生电能。
而柴油机的动力来源于燃烧室内的柴油燃料的燃烧过程。
柴油发电的原理可以概括为以下几个步骤：柴油进入燃烧室，喷入燃烧室的柴油在高温高压环境下与空气发生化学反应，产生爆发性的燃烧。
燃烧过程释放出巨大的热能，使气缸内的温度和压力急剧上升，从而推动活塞向下运动。
活塞运动带动曲轴旋转，将机械能传递给发电机，发电机将机械能转化为电能。
二、柴油发电的应用领域1. 工业领域：柴油发电广泛应用于工业生产中的紧急备电以及无电网区域的电力供应。
在一些对电力要求较高、对电网可靠性要求较低的场所，柴油发电机组作为备用电源可以提供稳定可靠的电力，保障生产正常进行。
同时，在一些偏远地区或者没有接入电网的地方，柴油发电机组可以提供独立的电力供应。
2. 商业领域：柴油发电机组广泛应用于商业领域，如酒店、商场、超市等场所。
柴油发电机组作为备用电源，可以在电力故障或者停电的情况下提供紧急电力保障，保证商业经营不受影响。
3. 建筑工地：在建筑工地，电力需求通常较大。
柴油发电机组可以为建筑工地提供足够的电力，满足各种大型机械设备的运行需求。
同时，柴油发电机组由于移动性强，便于在工地内移动和布置。
4. 农业领域：柴油发电机组在农业领域也得到广泛应用。
它可以提供电力用于农田灌溉、农作物种植和养殖等。
柴油发电机组在农村地区解决了电力供应不足的问题，促进了农业生产的发展。
三、柴油发电的优缺点柴油发电具有以下优点：1. 高效性：柴油发电机组的燃烧效率高，能够将燃料的化学能转化为电能的比例较高，发电效率较高。
集装箱式柴油发电机组的说明书说明书一、产品概述集装箱式柴油发电机组是一款用于产生电能的设备，其结构集成在一个密封的集装箱内，方便运输和安装。
本说明书将详细介绍该设备的特点、性能、使用方法以及维护保养等方面的内容，以供用户参考和使用。
二、产品特点1. 集装箱设计：该柴油发电机组采用集装箱式设计，结构紧凑，外观美观，方便运输和容易安装。
2. 静音效果：设备内置的消音器和噪音隔离材料能有效降低噪音水平，确保低噪音运行。
3. 高效性能：发电机组配备高性能柴油发动机和稳定可靠的发电机，具有卓越的发电能力和高效的燃油利用率。
4. 操作简便：发电机组配备智能化控制系统，操作界面友好，功能齐全，方便用户进行操作和监控。
5. 安全可靠：设备配备多重保护装置，如过载保护、欠压保护、高温保护等，确保设备运行安全可靠。
三、产品规格和性能参数1. 型号：XXX2. 额定功率：XXX kW3. 发电机额定电压：XXX V4. 额定频率：XXX Hz5. 柴油发动机额定功率：XXX kW6. 柴油发动机型号：XXX7. 排量：XXX L8. 燃油消耗率：XXX g/kWh9. 运行噪音：XXX dB10. 外形尺寸：XXX mm11. 重量：XXX kg四、使用方法1. 安装准备：在安装前，请确保设备周围环境通风良好，接地良好，并符合相关的安全要求。
2. 燃油供应：将符合要求的柴油供应至柴油发动机的燃油箱，并确保燃油质量的良好。
3. 启动操作：按照操作手册的要求，正确操作控制系统，启动柴油发动机组，并观察相关指示灯和仪表的工作情况。
4. 输出电能：启动后，设备将开始产生电能，可将负载设备连接至发电机输出端，并确保其工作正常。
5. 停止操作：在需要停止设备时，请按照操作手册的要求，正确操作控制系统，使发电机组停止运行。
五、维护保养1. 检查燃油和润滑油：定期检查燃油和润滑油的质量和油位，按照要求补充或更换。
2. 清理散热器和滤清器：定期清理发动机散热器和滤清器，确保其良好的散热和过滤性能。

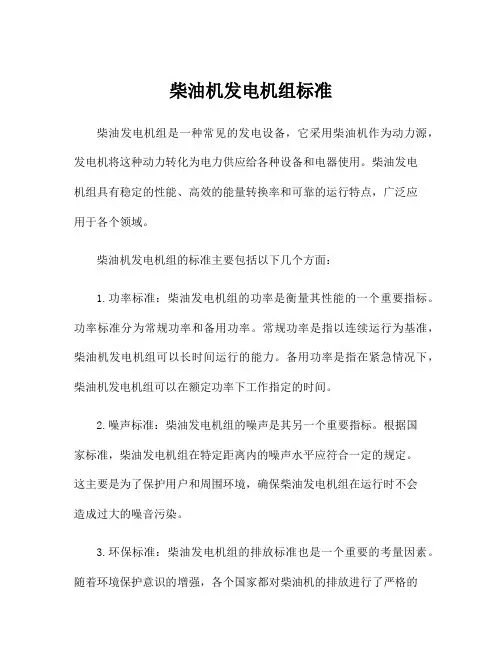

柴油机发电机组标准柴油发电机组是一种常见的发电设备，它采用柴油机作为动力源，发电机将这种动力转化为电力供应给各种设备和电器使用。
柴油发电机组具有稳定的性能、高效的能量转换率和可靠的运行特点，广泛应用于各个领域。
柴油机发电机组的标准主要包括以下几个方面：1.功率标准：柴油发电机组的功率是衡量其性能的一个重要指标。
功率标准分为常规功率和备用功率。
常规功率是指以连续运行为基准，柴油机发电机组可以长时间运行的能力。
备用功率是指在紧急情况下，柴油机发电机组可以在额定功率下工作指定的时间。
2.噪声标准：柴油发电机组的噪声是其另一个重要指标。
根据国家标准，柴油发电机组在特定距离内的噪声水平应符合一定的规定。
这主要是为了保护用户和周围环境，确保柴油发电机组在运行时不会造成过大的噪音污染。
3.环保标准：柴油发电机组的排放标准也是一个重要的考量因素。
随着环境保护意识的增强，各个国家都对柴油机的排放进行了严格的规定，包括颗粒物、氮氧化物和二氧化硫等排放物的限制。
因此，柴油发电机组必须符合当地的排放标准，以保护环境和人民的健康。
4.运行可靠性：柴油发电机组的可靠性是用户关注的另一个重点。
柴油机发电机组的运行稳定性和故障率等指标直接影响到用户的电力供应稳定性。
因此，标准通常要求柴油发电机组具有较长的使用寿命、较低的故障率和良好的维护性能。
5.控制系统标准：柴油发电机组的控制系统也是一个重要的标准。
控制系统应具有良好的人机交互界面，可以实时监测柴油机发电机组的运行状态、故障报警和维护计划等。
同时，控制系统还应具备自动启停、并网和无人值守等功能，以提高柴油发电机组的使用方便性和自动化程度。
总而言之，柴油发电机组的标准是为了确保其在性能、环保和可靠性等方面能够满足用户需求和国家规定。
通过制定和执行这些标准，可以保证柴油发电机组的安全运行和用户的电力供应稳定。
同时，标准的持续提高也推动了柴油发电机组技术的创新和发展。

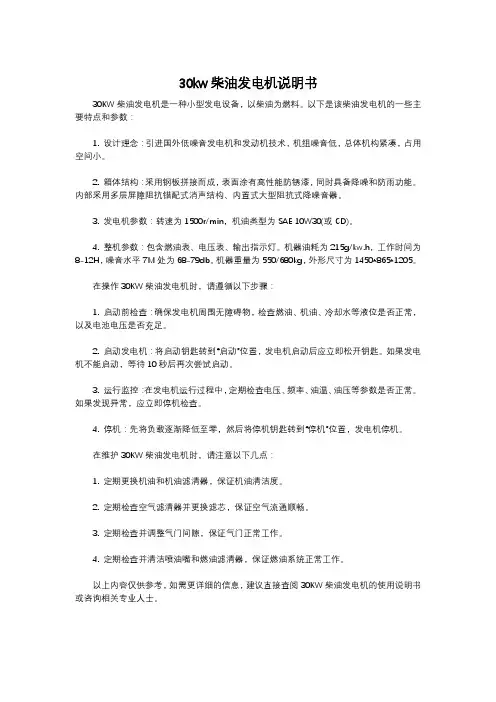

30kw柴油发电机说明书30KW柴油发电机是一种小型发电设备，以柴油为燃料。
以下是该柴油发电机的一些主要特点和参数：1. 设计理念：引进国外低噪音发电机和发动机技术，机组噪音低，总体机构紧凑，占用空间小。
2. 箱体结构：采用钢板拼接而成，表面涂有高性能防锈漆，同时具备降噪和防雨功能。
内部采用多层屏障阻抗错配式消声结构、内置式大型阻抗式降噪音器。
3. 发电机参数：转速为1500r/min，机油类型为SAE 10W30(或CD)。
4. 整机参数：包含燃油表、电压表、输出指示灯。
机器油耗为215g/kw.h，工作时间为8-12H，噪音水平7M处为68-79db。
机器重量为550/680kg，外形尺寸为1450*865*1205。
在操作30KW柴油发电机时，请遵循以下步骤：1. 启动前检查：确保发电机周围无障碍物，检查燃油、机油、冷却水等液位是否正常，以及电池电压是否充足。
2. 启动发电机：将启动钥匙转到“启动”位置，发电机启动后应立即松开钥匙。
如果发电机不能启动，等待10秒后再次尝试启动。
3. 运行监控：在发电机运行过程中，定期检查电压、频率、油温、油压等参数是否正常。
如果发现异常，应立即停机检查。
4. 停机：先将负载逐渐降低至零，然后将停机钥匙转到“停机”位置，发电机停机。
在维护30KW柴油发电机时，请注意以下几点：1. 定期更换机油和机油滤清器，保证机油清洁度。
2. 定期检查空气滤清器并更换滤芯，保证空气流通顺畅。
3. 定期检查并调整气门间隙，保证气门正常工作。
4. 定期检查并清洁喷油嘴和燃油滤清器，保证燃油系统正常工作。
以上内容仅供参考，如需更详细的信息，建议直接查阅30KW柴油发电机的使用说明书或咨询相关专业人士。
雅通机电设备，柴油发电机动态不间断ups
一、对柴油发电机组的技术要求
发电用柴油机多数为通用型或其他机型的变型，可用于移动式、固定式和船用发电机组，其技术特点及要求如下：
(1)频率稳定。
为保证频率稳定性，要求安装灵敏度较高的全程式调速器。
要求瞬时调速率δ1≤7%～10%，稳态调速率δ2≤5%，转速波动率Ψ≤±0.5%。
常见的机械离心式调速器、液压调速器、电液调速器，过渡到应用电子调速器。
一般机械调速器精度等级为3，静态调速率为5%；而电子调速器精度等级为l，静态调速率为2%。
(2)要求平稳性好，不均匀度小(ε≤05%～033%)。
所以一般采用多缸机或较大的飞轮。
(3)可靠性高，具有长期连续工作的能力。
应急备用发电机组或无人值守发电机组要求安全连续运行时间在500h以上。
国外柴油机的平均无故障时间可以达到2500～5000h。
(4)噪声低。
在距机组柴油机和发电机机体1m处的噪声声压平均值：机组功率≤250KW 时，噪声≤102dB(A)；机组功率>250KW时，噪声≤108dB(A)。
低噪声机组在距机体1m处的噪声声压值可达到≤65dB(A)。
(5)较大容量的发电机组及应急备用发电机组必须有自动起动、自动加减负载、自动停机等多种自动控制功能。
6)坑道内使用的发电机组要注意对发电机组进行排气净化。
尽量采用低噪声和低排放机组。
普通机组必须加装排气净化和降噪装置。
二、柴油发电机组的配套特点
发电机组主要技术性能有：稳态电压调整率δu、突加突卸负载时瞬态电压调整率及恢复时间、起动异步电动机的能力、无线电干扰允许值等多种指标。
这里着重介绍两种性能指标。
发电机的电压调整范围为95%～105%额定电压。
当发电机电压整定在95%或105%额定电压时，发电机从空载到额定负载的功率因数应在1.0～0.8(迟后)之间变化，并且三相电流平衡；柴油机转速变化率规定值(一般为5%，即空载时为105%额定转速，满载时为额定转速)变化时，电压变化值与整定电压之比的百分数称为稳态电压调整率。
根据机组使用要求不同，有±1%、±25%、±3%、±5%、4种指标，也可以提出更高要求。
当电机突加负载时，其端电压将瞬时降低；突卸负载时端电压将瞬时升高，均需经一定的时间才能恢复至规定值。
这种最大瞬时值与标定值之差与标定电压之比的百分数称为瞬态电压调整率。
瞬态电压调整率及恢复时间与下列因数有关：负载性质及大小、励磁系统的强
励能力、发电机的电抗与时间常数。
1.直接起动异步电动机的能力
发电机在空载标定电压时，允许直接起动一定功率的空载的异步电动机。
T2、TFW系列小型三相同步发电机允许直接起动空载四极笼式转子常用系列异步电动机(此时动态性能不作考核)的能力。
在标定电压和标定频率下，直接起动异步电动机时，发电机定子电流非常大，定子绕组端部产生的电磁力和局部过热也很严重，因而起动次数不能过于频繁。
2．无线电干扰允许值
用于通信电源的柴油发电机组无线电干扰电平有严格要求，其允许值应不大于表2-3中规定的值。
按照GB3907《工业无线电干扰常用测量方法》进行测量考核，特殊情况可提出更严格的要求。
3．机组的并车性能要求
两台规格型号完全相同的三相机组，在额定功率因数下，应能在额定功率的20％～100％范围内稳定并联运行。
为了提高有功功率和无功功率合理分配精度和运行的稳定性，要求机组中柴油机调速器的稳态调速率在2％～5％范围内调节的装置。
装在控制屏内的调压装置可使稳态电压调整率在5％范围内调整。
4．机组的自动化性能要求
随着通信技术的发展，一方面通信设备要求交流电源不间断供电；另一方面通信电源设备的集中监控越来越普及。
要求通信用柴油发电机组必须具备自动化的功能。
由于机组自动化程度不同，根据GB4712的规定，机组自动化分为一、二、三级，三级机组的自动化程度最高。
(1)一级自动化机组的性能要求
①机组应自动维持应急准备运行状态，柴油机启动前自动进行预润滑。
②当机组需要启动／停机运行时，能按自动控制指令或遥控指令实现自动启动/自动停机。
③机组在运行过程中，若出现过载、短路、超速、过频、水温过高、机油压力过低等异常情况均能进行自动保护。
④机组应配备表明正常运行和非正常运行声光信号系统，通过这些信号表明机组运行情况。
⑤机组在无人值守的情况下应能连续运行4h。
(2)二级自动化机组
二级机组除满足一级自动化机组各项要求外，还应满足下述要求：
①机组应具有燃油、机油和冷却水自动补充的功能。
②机组在无人值守的情况下，能连续运行240h。
(3)三级自动化机组
除满足一、二级自动化机组的各项要求外，还必须具备下面功能：
①当机组自启动失败时，自启动控制程序系统应能自动地将启动指令转移到下一台备用机组。
②机组应能按自动控制指令或遥控指令完成两台同型号规格的机组自动并机和解列。
③机组并机运行时，应能自动分配输出的有功功率和无功功率。
机组除了具有一、二级自动化机组的各项保护外，还应具有逆功率保护等功能。
