夹套型磁性液位计如何选择

常见油储罐液位计的介绍及选型分析作时间：2012-09-26 10:42:27 来源：作者：油罐是油田炼油厂、油库、油品码头及石化企业普遍需要使用的储存设备，对罐内液体介质(石油化工产品)而言，主要是要测量其液位、温度、密度和压力(带压储罐)等参数，据以计算出储液的体积及质量储量。

油罐一般分为中间罐和贸易罐两大类，中间罐仅对液位、温度和压力(带压储罐)等参数进行监测，以防止油罐发生冒顶、抽真空等事故，并不需要交接监控计量;对贸易罐内介质的液位、温度、密度、体积、质量则必须经常监测和计量，且精度要求很高。

不同的大小和种类的油罐，所用液位计的性能特点也不一样，因此，根据用户的需要及投资要求，合理选用液位计，以便达到最合理的性能价格比。

1常见液位计的性能特点1.1人工测量尺:利用浸入式刻度钢皮尺测量液位，取样来测量油温和比重，通过计算得到罐内储液体积和重量。

这是一种古老的也是至今仍被全世界广泛使用的储罐计量方法，它可以用作现场检验其它测量仪表的参考手段。

人工液位测量的精确度一般认为是使用的刻度钢尺精度加上士2mm的人为读数误差。

1、2 磁翻板液位计UHZ型磁翻板液位计，根据浮力原理制作，磁翻板内浮子在主体内（与容器相通），随着被测介质液位的升降而上下浮动，利用内浮子的磁性组件吸引翻板内的指示器来直接醒目地指示出被测容器内的液位变化。

可配远传变送器实现远传显示报警控制功能。

磁翻板液位计的特点（1）适合容器内液体介质的液位、界面的测量。

除现场指示，还可配远传变送器、报警开关、检测功能齐全。

（2）指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。

（3）测量范围大，不受贮槽高度的限制。

（4）指示机构与被测介质完全隔离，密封性好，可靠性高，使用安全。

（5）结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。

1.3 浮球液位计浮球液位计由浮球、插杆等组成。

浮球液位计通过连接法兰安装于容器顶上，浮球根据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。

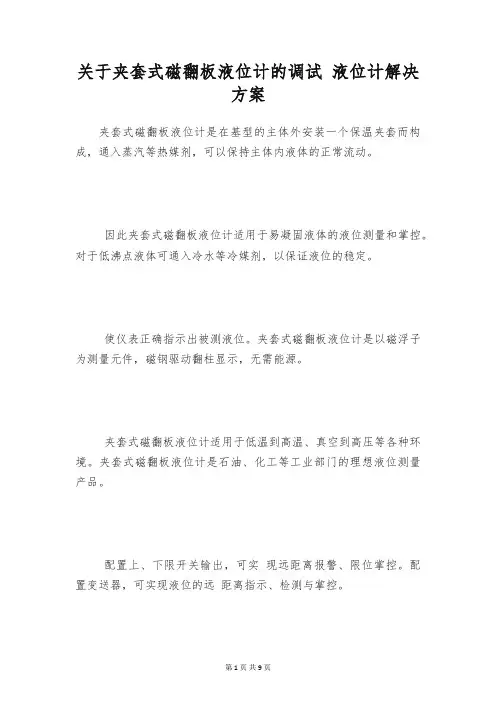

关于夹套式磁翻板液位计的调试液位计解决方案夹套式磁翻板液位计是在基型的主体外安装一个保温夹套而构成，通入蒸汽等热媒剂，可以保持主体内液体的正常流动。

因此夹套式磁翻板液位计适用于易凝固液体的液位测量和掌控。

对于低沸点液体可通入冷水等冷媒剂，以保证液位的稳定。

使仪表正确指示出被测液位。

夹套式磁翻板液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。

夹套式磁翻板液位计适用于低温到高温、真空到高压等各种环境。

夹套式磁翻板液位计是石油、化工等工业部门的理想液位测量产品。

配置上、下限开关输出，可实现远距离报警、限位掌控。

配置变送器，可实现液位的远距离指示、检测与掌控。

夹套式磁翻板液位计的现场校准实在步骤：（1）确定介质密度介质密度可以用标准密度计测量，夹套式磁翻板液位计也可以依据用户供应的实在资料查取，介质密度需记录备案，确保介质密度能够符合夹套式磁翻板液位计使用说明书的要求。

虽然理论上介质密度对液位计的示值有影响，但是实际使用中夹套式磁翻板液位计的零位和满度值都可以通过电位器直接调整过来。

（2）确定参考零点A.用游标卡尺测量连接管路内径D，夹套式磁翻板液位计在罐体上部确定一个标准液位的下尺点，如有条件，能够打磨成凹槽以免测深尺摇摆，并作记号；B.在罐内不带压力的状态下以手动方式往储罐内注水，当水位略高于夹套式磁翻板液位计进水管时停止注水；夹套式磁翻板液位计打开下连接法兰口手动球阀E并松开罐体与被校液位计间的连接法兰F（不取下，使水流不过冲），直到管路中无涌动流时；关闭E，取下法兰，待罐内液体平稳时打开E，再待呈滴流状态，稳定1min（必要时可通过排水阀门排水，提高检测效率）；C.夹套式磁翻板液位计用测深钢卷尺测量从测点到水面间的距离ha，实际零位空高h0=ha—D/2，此状态即夹套式磁翻板液位计测量零点。

（3）各液位点的校准A.装上法兰，关闭E，连续往罐内注水，至翻板指示需校准液位的主刻度处，待水面稳定后测量输出电流Ii及水位空高hi，实际液位为:H0=h0—hi=ha—D/2—hi；B.连续其他点的测量夹套式磁翻板液位计直到满量程。

有关液位计的选型液位计是一种用于测量液体或气体在容器中的高度或液位的仪器。

在工业、石油、化工、食品、药品等行业被广泛应用。

液位计的种类繁多，如何选择适合自己的液位计是非常重要的问题。

常见液位计类型1. 浮球液位计浮球液位计主要由浮球、导杆和指针组成。

当液位上升时，浮球会跟着上升，浮球中心处装有导杆，导杆上部是指针，指针会随着浮球的上升或下降而指向液位。

浮球液位计主要优点是操作简单，价格便宜，缺点是只适用于低压情况下使用。

2. 磁翻板液位计磁翻板液位计主要由磁珠、翻板和磁性元件组成。

当液位升高时，磁珠会随着液位上升，直到翻板翻动，磁性元件就会驱动磁珠，导致仪表上的指针翻转。

磁翻板液位计的主要优点是价格便宜，适用于高温、高压等特殊环境下使用，缺点是易受杂物干扰，翻板易损。

3. 差压液位计差压液位计是利用液体液压静力学原理进行液位测量。

差压液位计的主要优点是精度高、适用范围广，可以测量液体和气体的液位，缺点是价格较高，需要专业技术人员进行安装和维护。

4. 振荡液位计振荡液位计是利用振荡管作为测量元件，在液体和气体之间作简谐运动，并将运动参数转换为液位信号。

振荡液位计的主要优点是能够适用于极端的环境和特殊的液位要求，缺点是价格昂贵，安装和维护都需要专门的技术人员。

如何选择液位计在选择液位计时需要考虑以下几个方面：1. 测量介质选择液位计必须要考虑承受介质的性质和化学性质，如测量液体的温度、压力、酸碱度等因素，确保液位计的材料和技术能够承受介质的性质和化学性质。

2. 精度和可靠性液位计的精度和可靠性是关键的选择因素。

根据要求的精度和可靠性，选择合适的液位计，以避免误差和故障问题。

3. 安装和维修安装和维修都是选择液位计时要考虑的因素，应优先考虑便于安装和维修的液位计，减少设备故障和停机时间。

4. 价格和性价比根据所选液位计的性能和规格，比较不同品牌和型号的价格，选择符合成本和利润的产品。

总结在选择液位计时，需要考虑测量介质的性质，精度和可靠性，安装和维修易于进行，价格和性价比等因素。

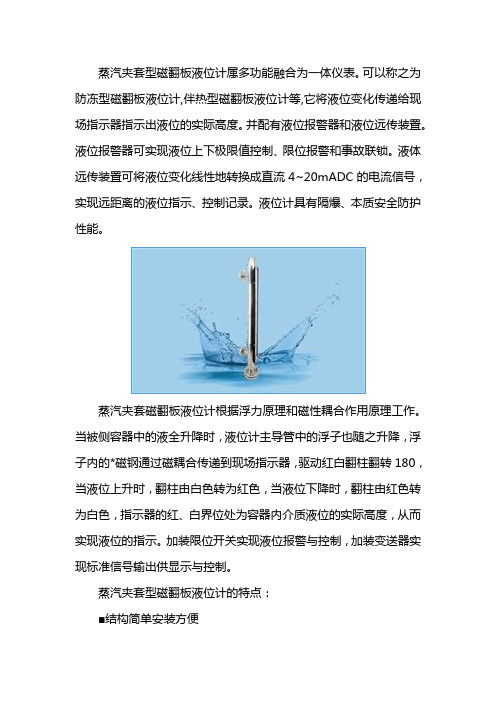

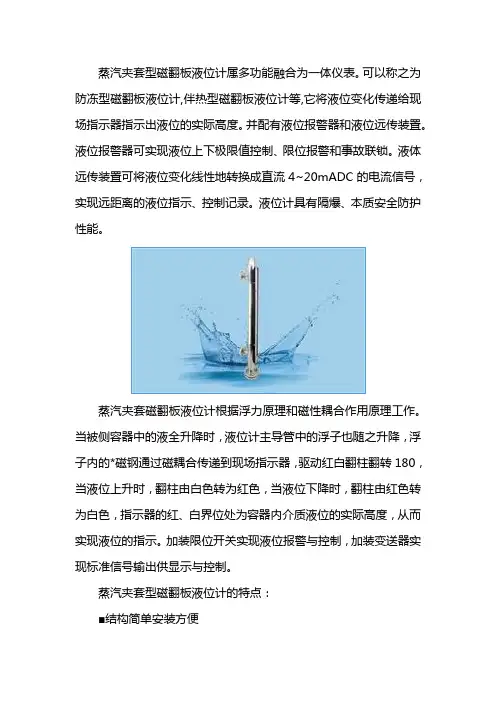

蒸汽夹套型磁翻板液位计属多功能融合为一体仪表。

可以称之为防冻型磁翻板液位计,伴热型磁翻板液位计等,它将液位变化传递给现场指示器指示出液位的实际高度。

并配有液位报警器和液位远传装置。

液位报警器可实现液位上下极限值控制、限位报警和事故联锁。

液体远传装置可将液位变化线性地转换成直流4~20mADC的电流信号，实现远距离的液位指示、控制记录。

液位计具有隔爆、本质安全防护性能。

蒸汽夹套磁翻板液位计根据浮力原理和磁性耦合作用原理工作。

当被侧容器中的液全升降时，液位计主导管中的浮子也随之升降，浮子内的*磁钢通过磁耦合传递到现场指示器，驱动红白翻柱翻转180，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

加装限位开关实现液位报警与控制，加装变送器实现标准信号输出供显示与控制。

蒸汽夹套型磁翻板液位计的特点：■结构简单安装方便■检测功能齐全■测量范围大■指示新颖读数直观■耐腐蚀防爆蒸汽夹套型磁翻板液位计的技术参数■测量范围：H=0~6000mm内由用户任意选择■指示精度：±10mm■介质密度：≥0.45g/cm3■介质粘度：<1ST（10-4m2/s）液位报警器■输出形式：常开常闭开关信号■供电电源：24VDC 220VAC ■触点容量：220VAC 2A■报警精度：±5mm■环境温度：-40~±60℃■出线口接头：内螺纹M20×1.5■防爆标志：隔爆型dⅡBT4本安型ibⅡBT4■远传量程：0~6000mm（任意选用）■精度：±10mm■回差：±10mm■输出信号：4~20mADC■额定负载电阻：250η■供电电源：24VDC■环境温度：-40~+60℃■出线口接头：内螺纹M20×1.5■防爆标志：隔爆型dⅡBT4安徽皖控自动化仪表有限公司成立于2012年，是专业从事工业自动化仪表研究开发、制造的专业厂家之一，注册资金5510万元。

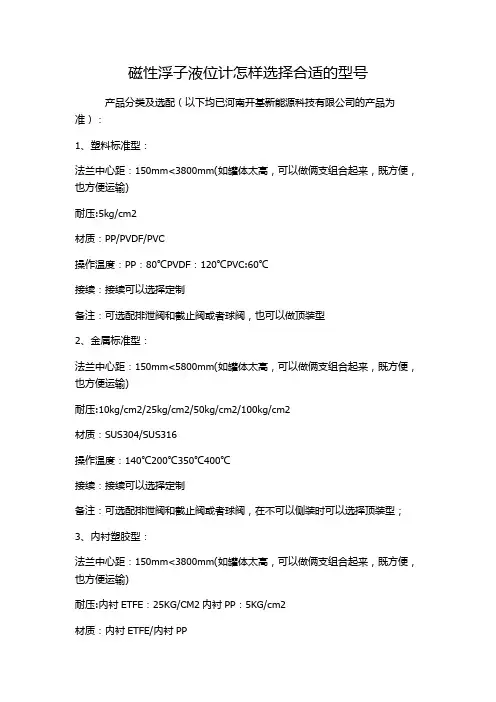

磁性浮子液位计怎样选择合适的型号产品分类及选配（以下均已河南开基新能源科技有限公司的产品为准）：1、塑料标准型：法兰中心距：150mm<3800mm(如罐体太高，可以做俩支组合起来，既方便，也方便运输)耐压:5kg/cm2材质：PP/PVDF/PVC操作温度：PP：80℃PVDF：120℃PVC:60℃接续：接续可以选择定制备注：可选配排泄阀和截止阀或者球阀，也可以做顶装型2、金属标准型：法兰中心距：150mm<5800mm(如罐体太高，可以做俩支组合起来，既方便，也方便运输)耐压:10kg/cm2/25kg/cm2/50kg/cm2/100kg/cm2材质：SUS304/SUS316操作温度：140℃200℃350℃400℃接续：接续可以选择定制备注：可选配排泄阀和截止阀或者球阀，在不可以侧装时可以选择顶装型；3、内衬塑胶型：法兰中心距：150mm<3800mm(如罐体太高，可以做俩支组合起来，既方便，也方便运输)耐压:内衬ETFE：25KG/CM2内衬PP：5KG/cm2材质：内衬ETFE/内衬PP操作温度：80℃150℃接续：接续可以选择定制备注：可选配排泄阀和截止阀或者球阀；4、保温毯型/夹套型/电伴热高温型：法兰中心距：150mm<5800mm(如罐体太高，可以做俩支组合起来，既方便安装，也方便运输)耐压:25kg/cm(Max.50kg/cm)材质：SUS304/SUS316操作温度：最高400℃接续：接续可以选择定制5、金属高压型/防霜型/金属卫生型法兰中心距：150mm<5800mm(如罐体太高，可以做俩支组合起来，既方便安装，也方便运输)耐压:100kg/cm(300℃以下)600Lb60kg/cm(300℃以上)300Lb材质：SUS304/SUS316操作温度：最高400℃接续：接续可以选择定制6、内浮球侧装型/塑胶上装型/塑胶标准型法兰中心距：150mm<3800mm(如罐体太高，可以做俩支组合起来，既方便安装，也方便运输)耐压:5kg/cm材质：PP/PVDF/PVC(内浮球侧装型材质是：304/316)操作温度：PP：80℃PVDF：120℃PVC:60℃接续：接续可以选择定制7、内衬塑胶型：法兰中心距：150mm<3800mm(如罐体太高，可以做俩支组合起来，既方便安装，也方便运输)耐压:内衬ETFE：25kg/cm（Max.50kg/cm）内衬PP：5kg/cm材质：SUS304内衬ETFE/SUS304内衬PP操作温度：ETFE:150℃PP：80℃接续：接续可以选择定制河南开基新能源科技有限公司原郑州市瑞达机械仪表厂，主要从事测控仪器仪表行业。

水工程应用的液位计选型标准1、选择液位计时应考虑以下因素：(1)测量对象，如被测介质的物理和化学性质，以及工作压力和温度、安装条件、液位变化的速度等；(2)测量和控制要求，如测量范围、测量(或控制)精确度、显示方式、现场指示、远距离指示、与计算机的接口、安全防腐、可靠性及施工方便性。

2、水工程中常用的液位计及选型要点如下：a. 超声波液位计超声液位计的传感器由一对发射、接收换能器组成。

发射换能器面对液面发射超声波脉冲，超声波脉冲从液面上反射回来，被接收换能器接收。

根据发射至接收的时间可确定传感器与液面之间的距离，即可换算成液位。

其精确度为±0.5%。

这种液位计无机械可动部分，可靠性高，安装简单、方便，属于非接触测量，且不受液体的粘度、密度等影响，因此多用于药池、药罐、排泥水池等的液位测量。

但此种方法有一定的盲区，且价格较贵。

b. 静压(差压)液位计在液体中放入一个空心的浮球，当液位变化时，浮球将产生与液位变化相同的位移。

可用机械或电的方法来测得浮球的位移，其精确度为±(1~2)%，这种液位计不适用于高粘度的液体，其输出端有开关控制和连续输出。

在净水厂的设计中，多将此种液位计用于集水井的液位测量以控制排水泵的自动开停。

c.浮球式液位计由于液柱的静压与液位成正比，因此利用压力表测量基准面上液柱的静压就可测得液位。

根据被测介质的密度及液体测量范围计算出压力或压差范围，再选用量程、精确度等性能合适的压力表或差压表。

这种液位计的精确度为±(0.5~2)%。

d. 电容式液位计在容器内插入电极，当液位变化时，电极内部介质改变，电极间(或电极与容器壁之间)的电容也随之变化，该电容量的变化再转换成标准化的直流电信号。

其精确度为±(0.5~1.5)%。

电容式液位计具有以下优点：传感器无机械可动部分，结构简单、可靠；精确度高；检测端消耗电能小，动态响应快；维护方便，寿命长。

缺点是被测液体的介电常数不稳定会引起误差。

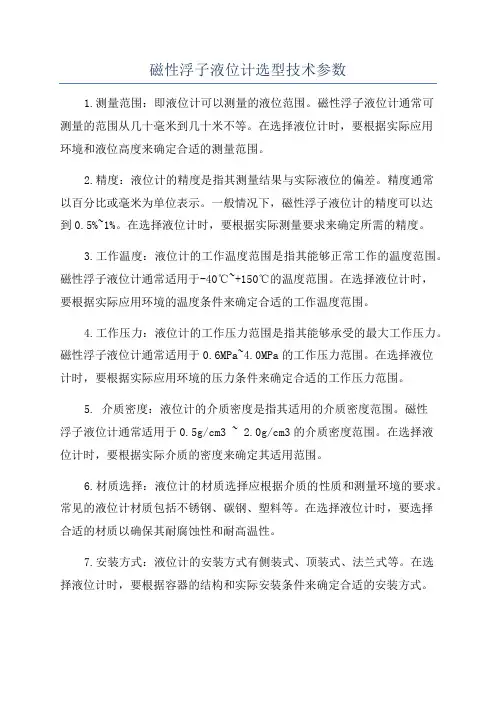

磁性浮子液位计选型技术参数1.测量范围：即液位计可以测量的液位范围。

磁性浮子液位计通常可测量的范围从几十毫米到几十米不等。

在选择液位计时，要根据实际应用环境和液位高度来确定合适的测量范围。

2.精度：液位计的精度是指其测量结果与实际液位的偏差。

精度通常以百分比或毫米为单位表示。

一般情况下，磁性浮子液位计的精度可以达到0.5%~1%。

在选择液位计时，要根据实际测量要求来确定所需的精度。

3.工作温度：液位计的工作温度范围是指其能够正常工作的温度范围。

磁性浮子液位计通常适用于-40℃~+150℃的温度范围。

在选择液位计时，要根据实际应用环境的温度条件来确定合适的工作温度范围。

4.工作压力：液位计的工作压力范围是指其能够承受的最大工作压力。

磁性浮子液位计通常适用于0.6MPa~4.0MPa的工作压力范围。

在选择液位计时，要根据实际应用环境的压力条件来确定合适的工作压力范围。

5. 介质密度：液位计的介质密度是指其适用的介质密度范围。

磁性浮子液位计通常适用于0.5g/cm3 ~ 2.0g/cm3的介质密度范围。

在选择液位计时，要根据实际介质的密度来确定其适用范围。

6.材质选择：液位计的材质选择应根据介质的性质和测量环境的要求。

常见的液位计材质包括不锈钢、碳钢、塑料等。

在选择液位计时，要选择合适的材质以确保其耐腐蚀性和耐高温性。

7.安装方式：液位计的安装方式有侧装式、顶装式、法兰式等。

在选择液位计时，要根据容器的结构和实际安装条件来确定合适的安装方式。

8. 输出信号：液位计的输出信号可以是模拟信号或数字信号。

模拟信号一般采用4-20mA或0-10V信号，数字信号一般采用RS485或Modbus 等通信协议。

在选择液位计时，要确定合适的输出信号类型以满足实际控制系统的要求。

综上所述，磁性浮子液位计的选型技术参数包括测量范围、精度、工作温度、工作压力、介质密度、材质选择、安装方式和输出信号等。

通过合理选择这些参数，可以确保液位计在实际应用中的准确性和可靠性。

磁翻板液位计正确选型方法液位计如何操作磁翻板液位计工作原理是利用浮力和磁耦合作用，测量方式直观稳定，在生产中有着广泛的应用。

当我们确定选用磁翻板液位计来测量液位时，首先就涉及到关于磁翻板液位磁翻板液位计工作原理是利用浮力和磁耦合作用，测量方式直观稳定，在生产中有着广泛的应用。

当我们确定选用磁翻板液位计来测量液位时，首先就涉及到关于磁翻板液位计选型技巧的问题，对于用户来说，应把握如下技巧和要求：第一要确定工况参数：照实把运用工况向厂家描写明晰，磁翻板液位计所要丈量的介质类型、温度、压力、腐蚀性；其次关于液位计材质要求，磁翻板液位计正常使用的材质有304不锈钢、316L不锈钢、PP材质，PVC材质、碰到腐蚀性强的测量介质由必需选用304或316L作为基材的衬四氟产品。

其三就是所要测量液位的上下法兰焦点距，也就是常说的中心距；其四是关于液位计安装时要选用的法兰规格尺寸大小；其五则是要安装方式，是选择侧装还是顶面安装；其六则是否要求配置4—20mA远传输入以及是否需要带高上限报警开关、几个开关等。

以上即为用户在选择时正常需要清楚的六个方面，对于有特别要求需要供应定制的用户在于生产厂家沟通时另行提出，比如有的单位测量的是低温易凝固的液体，则需要对液位计进行加温或保温。

总的说来，在用户选型阶段确定要对于自已投产的磁翻板液位计安装方式和要达到功能有一个清楚的定位，假如是考虑不周，很可能会对以后的使用产生影响，也会影响厂家的产品报价及供货。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

近年来随着工业行业的快速进展，仪表给工业生产提高了便捷智能化。

有关液位计的选型液位计如何操作液位计具有多种安装方式可以选择，适用于开放活压力容器内的液体测量。

液位开关和变送传感器可以选配，用于液位上下限报警和掌控；将液位信号转换成二线制（液位计具有多种安装方式可以选择，适用于开放活压力容器内的液体测量。

液位开关和变送传感器可以选配，用于液位上下限报警和掌控；将液位信号转换成二线制（4—20）mA 标准信号实现远距离测量、记录指示与掌控。

其中浮球液位开关是一种能够很好的对液位高处与低处起到检测并且输出开关触点信号的配件。

对于其关于选型的注意事项如下：1、不锈钢浮球开关产品参考比重以水（SG=1）所以使用时在选用浮球时须考虑液位的比重；确定大于浮球规格所标示，否则，浮球开关无法浮起。

2、液体比重不同时，浮球的动作位置将会有所变动；一般SG比水小时，浮球浸在液体中部分将相对增多。

3、请依照被测物的使用温度、压力、比重、耐酸碱等特性选择适合的不锈钢浮球。

4、压力：塑胶类浮球耐压最大5kg/cm2，SUS浮球耐压最大20kg/cm2、5、粘度高但不会干枯的液体，一般应选用外径较大的不锈钢浮球。

同时，选型相对应的参数确定，需要注意以下几点：1、材质要求：（材质可选：PP/PVDF/不锈钢304、316、316L、四氟等，材质不同所能够使用的环境也不相同）2、导杆长度：mm（从实际安装面到需要检测的液位距离）3、线材要求：（常规出线350mm，线材可选高温编织线、高温耐腐蚀特氟龙线、低温线、护套线等等）4、螺牙大小：（依据安装环境而定，如：水箱不是全密封而且为设备内置则可选择螺母固定；室外水箱或者水池则建议选择法兰跟接线盒；密封性水箱接受大于浮球外径的外螺纹）5、浮球材质及大小：（材质依据实际使用环境情况）6、出线几条:（依据选取动作点个数而定，一般两条为掌控一个点，但也可做三条线，如两个动作点显现三条，其中一条为公共线）—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
