磁翻板液位计使用说明书(1).

UFC型-磁翻转液位计产品说明书天津智能流量仪表有限公司( 原天津市自动化仪表十四厂)( 原天津流量仪表厂)电话: 84590885 传真:UFC型——柱式球式定向反光磁翻转液位计UFC型柱式定向反光磁翻转液位计和球式磁翻转液位计, 适用于石油、化工、冶金、食品、酿酒、医药、化学纤维、化肥及环保电力给水等工业部门。

用以测量有压容器或开口容器内液体的液位, 液位计可就地直接指示液位亦可附加液位极限报警器和远传, 实现远距离液位报警和监控。

本液位计还具有能测量腐蚀性介质及高工作压力下的液位和常温下流动性差及两种不同比重液体介面的特点, 根据用户要求采用防腐金属材料或非金属材料制作的防腐型液位计及测量常温下流动性差而制作的带有蒸气加热的液位计和高压型液位计。

特别是UFC型柱式定向反光磁翻转液位计, 它有测量精度高, 磁效应高, 翻转灵活, 红、白两色不退色, 适宜在光线暗的场所应用, 夜间可观察等特点。

本液位计结构简单维修方便, 一般都采用不锈钢1Cr18Ni9Ti材料及各种耐腐材料, 本液位计被测介质与指示系统是分离的, 具有良好的密闭性。

仪表指示为红白两色的反光柱与球和以厘米、分米、米为单位的刻度指示盘, 指示明显醒目是本液位计独自特点。

工作原理在与容器连接的连通管内, 浮筒随管内的液面上升、下降从而反映容器的液位变化, 然后经过浮筒内的磁钢, 将液位的变化传输到红、白指示反光柱上。

液位上升时, 红半萤光柱连续翻向外面, 液位下降时, 白半反光柱连续翻向外面。

根据红半反光柱指示的液位高度读出具体数值。

技术数据及规格一、工作温度: 可测量-20℃~ +150℃和150℃~ 500℃范围内各种液体。

工作温度在-20℃~ -80℃范围内, 可选用保温夹套抽真空型二、介质粘度: ≤0.04Pa゜S介质粘度大, 但加温后可降低粘度的可考虑使用带蒸气加热套型或电热带型液位计。

三、防腐型液位计根据用户要求可采用聚氯乙烯PVC或玻璃钢及ABS工程塑料或无磁性的各种金属材料。

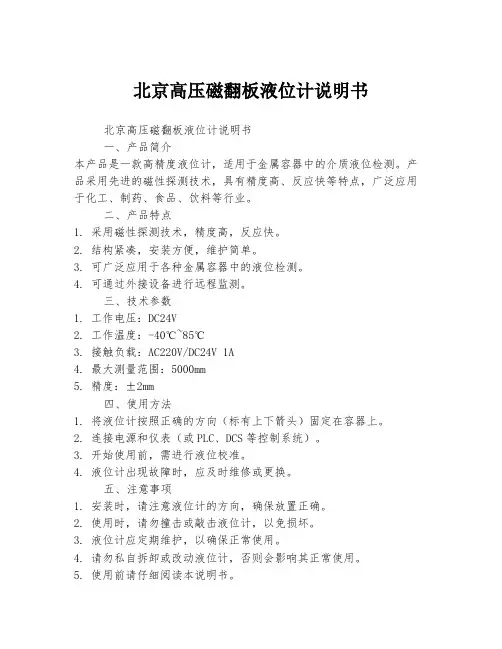

北京高压磁翻板液位计说明书
北京高压磁翻板液位计说明书
一、产品简介
本产品是一款高精度液位计，适用于金属容器中的介质液位检测。

产品采用先进的磁性探测技术，具有精度高、反应快等特点，广泛应用于化工、制药、食品、饮料等行业。

二、产品特点
1. 采用磁性探测技术，精度高，反应快。

2. 结构紧凑，安装方便，维护简单。

3. 可广泛应用于各种金属容器中的液位检测。

4. 可通过外接设备进行远程监测。

三、技术参数
1. 工作电压：DC24V
2. 工作温度：-40℃~85℃
3. 接触负载：AC220V/DC24V 1A
4. 最大测量范围：5000mm
5. 精度：±2mm
四、使用方法
1. 将液位计按照正确的方向（标有上下箭头）固定在容器上。

2. 连接电源和仪表（或PLC、DCS等控制系统）。

3. 开始使用前，需进行液位校准。

4. 液位计出现故障时，应及时维修或更换。

五、注意事项
1. 安装时，请注意液位计的方向，确保放置正确。

2. 使用时，请勿撞击或敲击液位计，以免损坏。

3. 液位计应定期维护，以确保正常使用。

4. 请勿私自拆卸或改动液位计，否则会影响其正常使用。

5. 使用前请仔细阅读本说明书。

以上为北京高压磁翻板液位计的说明书，如有任何问题请联系生产厂家。

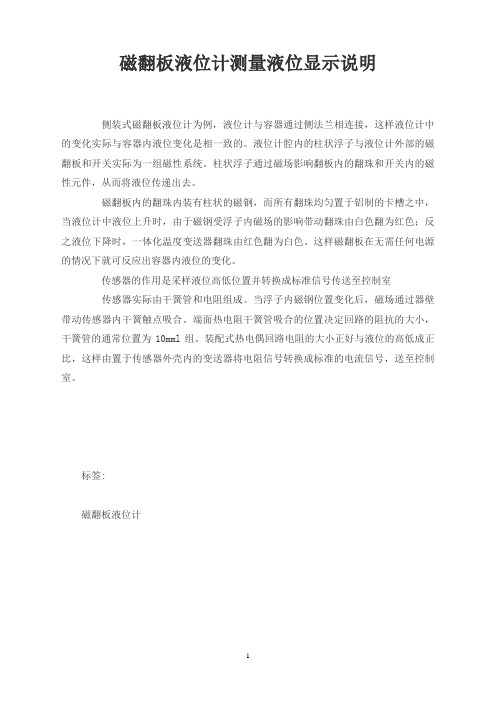

磁翻板液位计测量液位显示说明
侧装式磁翻板液位计为例，液位计与容器通过侧法兰相连接，这样液位计中的变化实际与容器内液位变化是相一致的。

液位计腔内的柱状浮子与液位计外部的磁翻板和开关实际为一组磁性系统。

柱状浮子通过磁场影响翻板内的翻珠和开关内的磁性元件，从而将液位传递出去。

磁翻板内的翻珠内装有柱状的磁钢，而所有翻珠均匀置于铝制的卡槽之中，当液位计中液位上升时，由于磁钢受浮子内磁场的影响带动翻珠由白色翻为红色；反之液位下降时，一体化温度变送器翻珠由红色翻为白色。

这样磁翻板在无需任何电源的情况下就可反应出容器内液位的变化。

传感器的作用是采样液位高低位置并转换成标准信号传送至控制室
传感器实际由干簧管和电阻组成。

当浮子内磁钢位置变化后，磁场通过器壁带动传感器内干簧触点吸合。

端面热电阻干簧管吸合的位置决定回路的阻抗的大小，干簧管的通常位置为10mml组。

装配式热电偶回路电阻的大小正好与液位的高低成正比，这样由置于传感器外壳内的变送器将电阻信号转换成标准的电流信号，送至控制室。

标签:
磁翻板液位计
1。

KM-UHC型磁翻板液位计说明书一、概述KM-UHC型磁浮子液位计是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG／T21584-95研制生产的产品。

可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。

该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。

全过程测量无盲区，显示醒目、读数直观，且测量范围大。

特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。

因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。

由基本型、液位远传装置、液位控制报警开关三部分组成，它是以磁性浮子为感测元件，通过浮子中磁体与色柱中磁体的耦合作用，来反映液位或界面的仪表。

基本型与另外两部分的组合即可实现信号远传、液位报警及控制功能。

KM-UHC型磁浮子液位计的直观、醒目、性价比高、耐温、耐压、防腐、防爆的特点，使其广泛应用于电力、石油、化工、冶金、环保等行业生产过程中的液位测量及自动化控制。

二、特点1)适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。

2)指示新颖，读数直观、醒目。

可根据用户方便改变观察角度。

3)测量范围大，不受储罐高度限制。

4)指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。

5)耐高温，可采用不褪色陶瓷翻柱。

6)结构简单，安装方便，维护费低。

三、技术参数A.基本型测量范围：300～15000mm测量精度：±5.0mm，±10mm工作温度：-40～250℃(ABS PP-R,PVC:-40～80℃)特殊型可达450℃工作压力：≤2．5MPa(2.5MPa以上可另行设汁)防腐型≤0．6MPa介质粘度：≤1st(10-4m2/s)介质密度：≥450kg/m3介质密度差：≥150kg/m3排污接口：ZG1/2“（内）环境振动：频率≤25Hz，振幅≤0．5mm跟随速度：≤0.08m/s接液材质：不锈钢（1Cr18Ni9Ti，316，316L）不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）PVC塑料(聚氯乙烯)，PP-R，ABS连接过程：侧装式HG20592-97 DN25 PN4.0（或用户指定）顶装式HG20592-97 DN100 PN1.6（或用户指定）夹套法兰HG20592-97 DN15 PN1.6（或用户指定）B. 远传装置输出信号：4～20mA标准信号负载阻抗：350Ω（24VDC时）4～20mA+HART通讯供电电源：18～30VDC（额定24VDC）环境温度：-40～80℃功耗：0.5W相对湿度：≤90%RH本安型：ibIICT4隔爆型：dIIBT4C. 控制报警开关输出型式：常开常闭开关信号报警精度：+10mm环境温度：-40～80℃工作寿命：≥105次出线接口：M20 1.5或内螺纹3/4″四、原理KM-UHC型磁浮子液位计应用液位计根据浮力原理和磁性耦合作用研制而成。

HL1077系列磁翻板液位计使用说明书天津恒立远大仪表股份有限公司一、用途、特点及标记方法1、用途、特点：HL1077系列磁效应液位计适用于测量石油、化工和其它工业部门的有压容器或开口容器内易燃、易爆、有毒等液体介质的液位高度。

既能就地直接双色显示液位，也可附加液位上、下限位报警器和控制器。

实现对锅炉给水的自动化控制、报警和连锁功能。

还可以与HLR 型传感器组合，实现远传数模显示和输出4-20mA标准信号。

该产品结构简单、牢固、安全，可靠，显示醒目、直观、安装方便，使用寿命长，维护方便，接触介质部位件采用防腐材料(ICr18ni9Tl)，磁翻转显示器与介质隔离, 具有连续显示效果，可视距离远和角度范围宽。

2、标记方法：HL1077-C 型侧装式磁翻板液位计HL1077-D 型顶装式磁翻板液位计HL1077-N 型内浮子式磁翻板液位计HL1077-R 型插入式磁翻板液位计二、工作原理在与容器连接的连管内，浮子随液面的上升或下降，由于磁耦合作用,使双色显示器同步显示液位的高低变化。

一般红色直接表示液位的高度值。

见图1三、规格及技术数据：1、测量范围：普通型：500-6000mm(任选)：锅炉专用型：300、330、440、500、600、1000mm。

2、测量精度：±2.5mm。

3、额定工作介质温度：-70~400℃4、工作压力：PN1.6、2.5、4.0、6.4、10.0、16.0MPa5、介质密度：≥0.45g/cm36、介质密度差：≤0.15g/cm37、介质粘度：≤10-m2/s8、水位跟随速度：300mm/min四、安装方法及尺寸：L为仪表量程，即上下接管中心孔距，为500-6000mm(＞6000mm 协商)。

法兰尺寸见图2。

当PN为.6MPa，DN25时，按GB9119.4-88或JB82-59，当为PN4.0以上时，按GB9123、19-88或JB82-59凸面法兰。

顶装型法兰：见图3所示。

磁翻柱液位计使用说明书●工作原理与结构磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。

在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它们更多的实用功能。

该类型的仪表都有一个容纳浮球的腔体（称为主体管或外壳），腔体通过法兰或其他接口与容器组成一个连通器。

这样，仪表的腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。

为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号（如：电阻信号、电压信号、或者电流信号）。

其中，4～20mA电流信号是比较常用的一种。

比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA 变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。

●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。

产品具有：测量范围大，读数直观清晰；密封结合面少，不易渗漏,安全可靠；指示部分与被测介质完全隔离；易于安装、维修方便。

●适用范围：随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。

另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。

HSUHZ系磁翻板液位计——使用说明书北京合世自动化科技有限公司目录一、产品概括 (1)二、产品特点 (1)三、技术参数 (1)四、仪表选型表 (2)五、工作原理 (3)六、仪表安装 (5)七、使用 (6)八、维护保养 (6)一、产品概括HSUHZ系列磁翻版液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、箱等容器中介质的液位进行指示和控制。

HSUHZ系列磁翻版液位计，根据浮力原理制作，磁浮子在主体内（与容器相通），随被测介质液位的升降二上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。

HSUHZ系列磁翻版液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易燃易爆工况下具有绝对的安全性和可靠性。

二、产品特点■适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。

■指示新颖，读数直观、醒目。

可根据用户方便改变观察角度。

■测量范围大，不受储罐高度限制。

■指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。

■耐高温，可采用不褪色陶瓷翻柱。

■结构简单，安装方便，维护费低。

三、技术参数四、仪表选型表HSUHZ-磁翻板液位计仪表类型(法兰中心距)C普通型mm D顶装式mm B保温型mm DR耐腐性mm Y电远传式mm输出信号O无输出UB4～20mA输出材质B不锈钢F聚四氟乙烯衬里V PVC,ABS,PP-R介质压力1PN0.6MPa 2PN1.0MPa 3PN1.6MPa 4PN2.5MPa 5PN4.0MPa 6PN6.3MPa 7PN10.0MPa 8PN32.0MPa报警回路O无报警A带上限报警B带下限报警C带上、下限报警电源装置D24VDC A220VAC防爆等级P普通型I本安型D隔爆型温度组别L普通型（-40～120℃）H高温型（120～450℃）五、工作原理1、HSUHZ系列普通型液位计（图1）磁浮子随被测介质液位的变化上下浮动，吸引翻板指示器内的翻板随磁浮子运动方向翻转，翻板一面红色、一面黑色，红色表示液相部分，黑色表示气相部分，红黑界线为被测介质液位高度。
