下载文档原格式

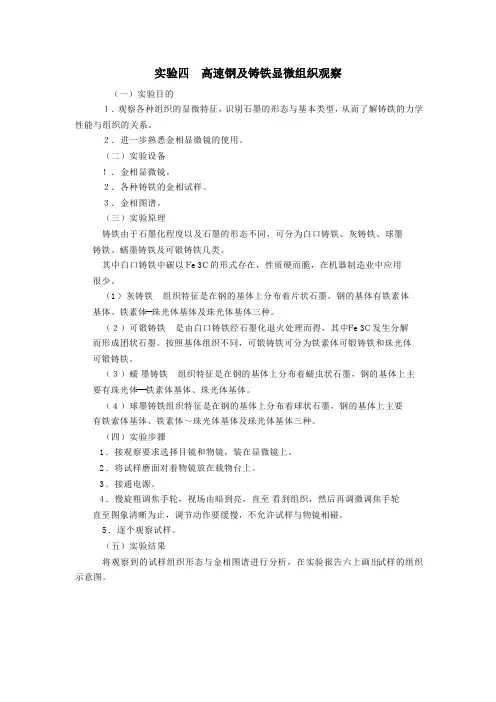

实验四高速钢及铸铁显微组织观察（一）实验目的１．观察各种组织的显微特征，识别石墨的形态与基本类型，从而了解铸铁的力学性能与组织的关系。
２．进一步熟悉金相显微镜的使用。
（二）实验设备！．金相显微镜。
２．各种铸铁的金相试样。
３．金相图谱。
（三）实验原理铸铁由于石墨化程度以及石墨的形态不同，可分为白口铸铁、灰铸铁、球墨铸铁、蠕墨铸铁及可锻铸铁几类。
其中白口铸铁中碳以Ｆe 3Ｃ的形式存在，性质硬而脆，在机器制造业中应用很少。
（1 ）灰铸铁组织特征是在钢的基体上分布着片状石墨，钢的基体有铁素体基体、铁素体--珠光体基体及珠光体基体三种。
（２）可锻铸铁是由白口铸铁经石墨化退火处理而得，其中Ｆe3Ｃ发生分解而形成团状石墨。
按照基体组织不同，可锻铸铁可分为铁素体可锻铸铁和珠光体可锻铸铁。
（３）蠕墨铸铁组织特征是在钢的基体上分布着蠕虫状石墨，钢的基体上主要有珠光体---铁素体基体、珠光体基体。
（４）球墨铸铁组织特征是在钢的基体上分布着球状石墨，钢的基体上主要有铁索体基体、铁素体～珠光体基体及珠光体基体三种。
（四）实验步骤1 ．接观察要求选择目镜和物镜，装在显微镜上。
2 ．将试样磨面对着物镜放在载物台上。
3 ．接通电源。
4 ．慢旋粗调焦手轮，视场由暗到亮，直至看到组织，然后再调微调焦手轮直至图象清晰为止，调节动作要缓慢，不允许试样与物镜相碰。
5．逐个观察试样。
（五）实验结果将观察到的试样组织形态与金相图谱进行分析，在实验报告六上画出试样的组织示意图。
材料________________ 材料________________ 材料________________ 热处理______________ 热处理______________ 热处理______________ 组织_________________ 组织_________________ 组织_________________材料________________ 材料________________ 材料________________ 热处理______________ 热处理______________ 热处理______________ 组织_________________ 组织_________________ 组织_________________（六）思考：1.根据试样结果分析影响铸铁力学性能的因素。
2020实验报告铸铁组织的显微观察实验报告范文_0493EDUCATION WORD实验报告铸铁组织的显微观察实验报告范文_0493前言语料：温馨提醒，教育，就是实现上述社会功能的最重要的一个独立出来的过程。
其目的，就是把之前无数个人有价值的观察、体验、思考中的精华，以浓缩、系统化、易于理解记忆掌握的方式，传递给当下的无数个人，让个人从中获益，丰富自己的人生体验，也支撑整个社会的运作和发展。
本文内容如下：【下载该文档后使用Word打开】一、实验目的：1.观察和分析铁碳合金的平衡组织；2.分析铁碳合金显微组织的形成过程；3.分析碳钢、白口铸铁的组织与含碳量之间的关系，从而掌握铁碳合金成分、组织和性能之间的关系。
二、实验仪器和试件：1.碳钢（亚共析钢、共析钢、过共析钢试样）、球状珠光体的试样；2.白口铸铁（亚共晶白口铸铁、共晶白口铸铁、过共晶白口铸铁试样）；3.XJX―1小型金相显微镜。
三、用铅笔描绘出用金相显微镜观察到的金相组织组织结构示意图，并用箭头指出其组成物的名称。
材料名称：工业纯铁材料名称：20＃钢组织结构：铁素体组织结构：铁素体＋珠光体放大倍数：400放大倍数：400材料名称：45＃钢材料名称：T8钢组织结构：铁素体＋珠光体组织结构：珠光体放大倍数：400放大倍数：400材料名称：T12钢材料名称：共晶白口铸铁组织结构：网状渗碳体＋珠光体组织结构：莱氏体放大倍数：400放大倍数：400材料名称：亚共晶白口铸铁材料名称：过共晶白口铸铁组织结构：珠光体＋二次渗碳体＋莱氏体组织结构：一次渗碳体＋莱氏放大倍数：400放大倍数：400四、问题与思考：1.非合金钢与白口铸铁在组织构成与力学性能方面有何异同？答：非合金钢含碳量较低（0.02%―2.11%），织组构成只是铁素体，珠光体或珠光体与二次渗碳体的混合或铁素体与珠光体的混合。
在力学性能方面，随着含碳量增加和硬度增加，非合金钢有较好的可塑性。
白口铸铁的含碳量高（2.11%―6.69%），织组构成是由莱氏体，珠光体和二次渗碳体与莱氏体混合成的莱氏体和一次渗碳体的混合等构成。

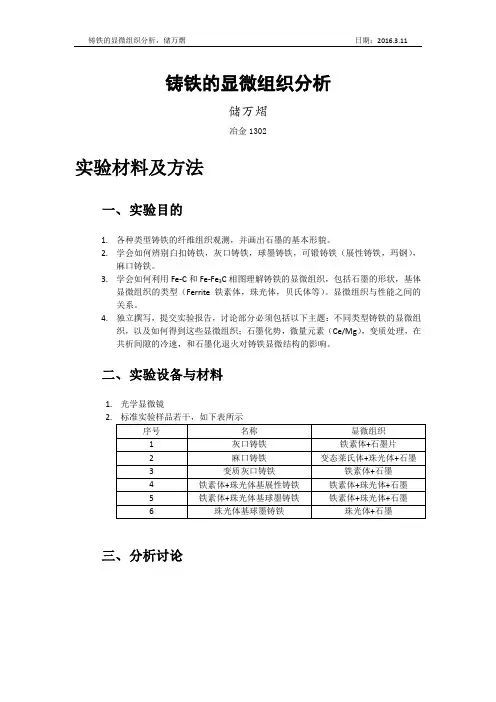

铸铁的显微组织分析储万熠冶金1302实验材料及方法一、实验目的1.各种类型铸铁的纤维组织观测，并画出石墨的基本形貌。
2.学会如何辨别白扣铸铁，灰口铸铁，球墨铸铁，可锻铸铁（展性铸铁，玛钢），麻口铸铁。
3.学会如何利用Fe-C和Fe-Fe3C相图理解铸铁的显微组织，包括石墨的形状，基体显微组织的类型（Ferrite铁素体，珠光体，贝氏体等）。
显微组织与性能之间的关系。
4.独立撰写，提交实验报告，讨论部分必须包括以下主题：不同类型铸铁的显微组织，以及如何得到这些显微组织；石墨化势，微量元素（Ce/Mg），变质处理，在共析间隙的冷速，和石墨化退火对铸铁显微结构的影响。
二、实验设备与材料1.光学显微镜2.三、分析讨论墨，其基体组织为铁素体，灰口铸铁的化学成分主要是内的基本相主要有两种，即铁素体和石墨。
从组织可以看出灰口铸铁中的碳大部或全部以片状石墨形式存在，基体上加上片状石墨。
较慢的冷却（相较于白口铸铁的获得）会得到灰铸铁。
体中许多小的裂纹。
体的连续性，减少基体受力的有效面积，而且很容易在石墨片的尖端形成应力集中，材料形成脆性断裂，所以灰铸铁的抗拉强度、塑性和韧性比钢低得多。
但也有许多钢没有的优良性能：良好的切削加工性，良好的铸造性能，良好的减磨性，较低的缺口敏感性。
保留相当一部分莱氏体。
分主要是的基本组织主要有三种，即珠光体、变态莱氏体和石墨。
亮的游离渗碳体和暗黑色的石墨。
较慢的冷却（相较于白口铸铁的获得）或者只进行孕育处理会得到麻口铸铁。
片状的石墨，其基体组织为铁素体，变质灰口铸铁的化学成分主要是等。
灰口铸铁内的基本相主要有两种，即铁素体和石墨。
色。
全部以细小片状石墨形式存在，当于钢基体上加上片状石墨。
较慢的冷却（相较于白口铸铁的获得）并加入孕育剂进行孕育处理会得到变质灰口铸铁。
体中许多小的裂纹。
体的连续性，减少基体受力的有效面积，而且很容易在石墨片的尖端形成应力集中，材料形成脆性断裂，所以灰铸铁的抗拉强度、塑性和韧性比钢低得多。
实验三铸铁显微组织观察与分析（2学时）一、实验目的1.观察各种铸铁的显微组织特征，识别石墨形态与基体类型。
2.了解石墨形态、基体类型及显微组织对铸铁性能的影响。
二、实验设备、材料、仪器、装置金相显微镜；铸铁标准试样。
三、实验原理根据石墨的形态，铸铁可分为灰口铸铁、可锻铸铁和球墨铸铁等几种。
1.灰口铸铁灰口铸铁中碳全部或部分以自由碳片状石墨形式存在(如图1所示)，断口呈灰黑色，其显微组织根据石墨化程度不同为铁素体或珠光体或铁素体+珠光体基体上分布片状石墨。
普通灰口铁中石墨片粗大，如浇注前在铁水中加入孕育剂，则石墨以细小片状形式析出，这种铸铁称之孕育铸铁。
在铸铁中由于含磷较高，在实际铸造条件下磷常以Fe3P的形式与铁素体形成硬而脆的磷共晶，因此在灰铸铁的显微组织中，除基体和石墨外，还可以见到具有菱角状沿奥氏体晶界连续或不连续分布的磷共晶，用硝酸-酒精或苦味酸腐蚀时Fe3P不受腐蚀，呈白亮色，铁素体光泽较暗，在磷共晶周围通常总是珠光体。
由于磷共晶硬度很高，所以磷共晶若以少量均匀孤立地分布时，有利于提高耐磨性，并不影响强度。
磷共晶如形成连续网状，则会使铸铁强度和韧性显著降低。
图1 灰口铸铁图2 可锻铸铁图3 球墨铸铁2. 可锻铸铁可锻铸铁又称为马铁或展性铸铁，它是由一定成分的白口铁经退火处理得到的，其中石墨呈团絮状（如图2所示），故显著地减弱了石墨对基体的割裂作用，其机械性能比普通灰口铸铁有显著地提高。
可锻铸铁分铁素体可锻铸铁和珠光体可锻铸铁两种，前者应用较多。
3.球墨铸铁球墨铸铁属高强铸铁，是铁水中加入球化剂后石墨呈球状析出而制得的，由于球状石墨使石墨割裂金属基体的不利影响限制到最低程度，所以金属基体强度利用率高达70～90%（灰铸铁只达30%左右），因而其机械性能远远优于普通灰铸铁。
球墨铸铁的显微组织特征是：石墨呈球状分布在金属基体上，基体组织是铁素体、珠光体或铁素体+珠光体（如图3所示）。
目前应有最广泛的是前面两种基体，铸铁的基体即钢的几种基本组织，所以也可以通过热处理来改变基体组织，从而改变铸铁的机械性能，其中，球墨铸铁应用热处理较多些，如应用正火，是为了增加基体中珠光体数量，以提高其强度和耐磨性，应用调质处理，是为了得到回火索氏体的基体组织，以提高综合机械性能。
合金钢,铸铁,有色金属的显微组织观察实验报告以下是一份合金钢、铸铁、有色金属显微组织观察与分析的实验报告。
实验目的：通过观察和分析合金钢、铸铁、有色金属的显微组织，了解其组织特点，探究化学成分、制造工艺对组织的影响。
实验材料：合金钢、铸铁、有色金属样品。
实验步骤：1. 样品制备：将采购的合金钢、铸铁、有色金属样品切割成合适的形状，如薄片、条、块等。
2. 显微镜观察：将样品置于显微镜下，观察其显微组织，使用适当的染色方法增强样品的对比度。
3. 数据分析：通过对样品显微组织的观察和分析，记录其组织特点，如晶粒大小、分布、退火状态等。
4. 实验结果：根据实验数据和样品显微组织的观察结果，总结出合金钢、铸铁、有色金属的组织特点，并分析其影响因素。
实验结果：在实验中，我们观察到不同的合金钢、铸铁、有色金属样品有着不同的显微组织。
- 合金钢样品的显微组织一般为均匀的细珠光体 + 铁素体，晶粒大小均匀，未见大的退火状态差异。
- 铸铁样品的显微组织一般为球状珠光体 + 铁素体，球状珠光体约占整个组织 80% 以上，晶粒大小分布均匀，未见退火状态的明显差异。
- 有色金属样品的显微组织一般呈单相组织，晶粒大小均匀，未见退火状态的明显差异。
实验结论：通过实验结果，我们可以得出以下结论：1. 合金钢的组织特点一般为均匀的细珠光体 + 铁素体，晶粒大小均匀，未见大的退火状态差异。
2. 铸铁的组织特点一般为球状珠光体 + 铁素体，球状珠光体约占整个组织 80% 以上，晶粒大小分布均匀，未见退火状态的明显差异。
3. 有色金属的组织特点一般呈单相组织，晶粒大小均匀，未见退火状态的明显差异。
此外，我们还通过数据分析总结出了化学成分、制造工艺等对组织的影响。
例如，较高的碳含量可以提高合金钢的硬度和强度，而较高的硅含量可以提高铸铁的硬度和耐磨性。
在制造工艺方面，退火处理可以细化晶粒，改善组织均匀性，而淬火处理则可以增强金属材料的硬度和韧性。
球墨铸铁金相检测标准2021
球墨铸铁是一种具有优良机械性能和耐腐蚀性能的铸铁材料，常用于制造汽车零部件、机械设备、管道和阀门等。
金相检测是对材料显微组织进行观察和分析的一种常见方法，以评估材料的质量和性能。
2021年的球墨铸铁金相检测标准主要包括以下几个方面：
1. 显微组织观察，金相检测标准通常要求对球墨铸铁的显微组织进行观察，包括珠光体、铁素体和渗碳体的分布情况、尺寸和形态等。
这些观察可以通过金相显微镜或扫描电镜等设备进行。
2. 化学成分分析，金相检测标准通常还要求对球墨铸铁的化学成分进行分析，包括主要合金元素（如碳、硅、锰、镁等）的含量和分布情况。
这可以通过化学分析方法（如光谱分析、X射线荧光分析等）来完成。
3. 相对密度和孔隙率检测，球墨铸铁的相对密度和孔隙率对其性能有重要影响，因此金相检测标准通常也包括对这些指标的检测要求，可以通过密度计和金相显微镜等设备进行测定。
4. 力学性能测试，金相检测标准还可能包括对球墨铸铁的力学
性能进行测试，如拉伸强度、硬度、冲击韧性等指标的测定，以评估材料的强度和韧性。
总的来说，球墨铸铁金相检测标准旨在通过对材料显微组织、化学成分、密度、孔隙率和力学性能等方面的检测和分析，全面评估球墨铸铁的质量和性能，确保其符合相关标准要求，以满足不同工程和应用的需要。
具体的标准文件可以参考国家标准化管理委员会发布的相关标准文献，以获取最新的标准要求和测试方法。
实验三铸铁与有色金属的显微组织分析一、实验目的1. 观察和分析各种灰口铸铁的显微组织。
2. 熟悉常用的铝合金、铜合金及轴承合金的显微组织。
二、实验内容观察分析下列金相组织。
表3—1（一）灰口铸铁的组织分析：1. 普通灰口铸铁：灰口铸铁显微组织与白口铸铁的显微组织不同，白口铸铁中的碳全部以化合物渗碳体的形式存在，在组织中有共晶莱氏体，其断口白亮。
性质硬而脆，故工业上很少应用，主要作炼钢原料。
普通灰口铸铁中碳全部或部分以自由碳—片状石墨形式存在，断口呈现灰色。
其显微组织根据石墨化程度的不同为铁素体或珠光体或铁素体+珠光体基体上分布片状石墨。
由于片状石墨无反光能力，故试样未经腐蚀即可看出呈灰黑色。
石墨性脆，在磨制时容易脱落，此时在显微镜下只能见到空洞。
为了研究石墨的形状和分布，一般均先观察未经腐蚀的试片。
灰口铸铁的基体在未经腐蚀的试片上呈白亮色，经过硝酸酒精腐蚀后和碳钢一样。
在铁素体基体的灰口铸铁中看到晶界清晰的等轴铁素体晶粒。
在珠光体基体的灰口铸铁中，珠光体片的大小随冷却速度而异。
由于石墨的强度和塑性几乎等于零，这样可以把铸铁看成是布满裂纹和空洞的钢，因此铸铁的抗拉强度与塑性远比钢低。
且石墨数量越多，尺寸越大，石墨对基体的削弱作用也愈大。
在铸铁中由于含磷较高，在实际铸造条件下磷常以Fe3P的形式与铁素体和Fe3C形成硬而脆的磷共晶。
因此在灰铸铁的显微组织中，除基体和石墨外，还可以见到具有菱角状沿奥氏体晶界连续或不连续分布的磷共晶（又叫斯氏体）。
磷共晶主要有三种类型，即二元磷共晶（在Fe3P的基体上分布着粒状的奥氏体分解产物—铁素体或珠光体）、三元磷共晶（在Fe3P的基体上分布着呈规则排列的奥氏体分解产物的颗粒及细针状的渗碳体）和复合磷共晶（二元或三元磷共晶基体上嵌有条块状渗碳体）。
用硝酸酒精或苦味酸腐蚀时Fe3P不受腐蚀，呈白亮色，铁素体光泽较暗，在磷共晶周围通常总是珠光体。
由于磷共晶硬度很高，故当二元或三元磷共晶以少量均匀孤立分布时，有利于提高耐磨性，而并不影响强度。

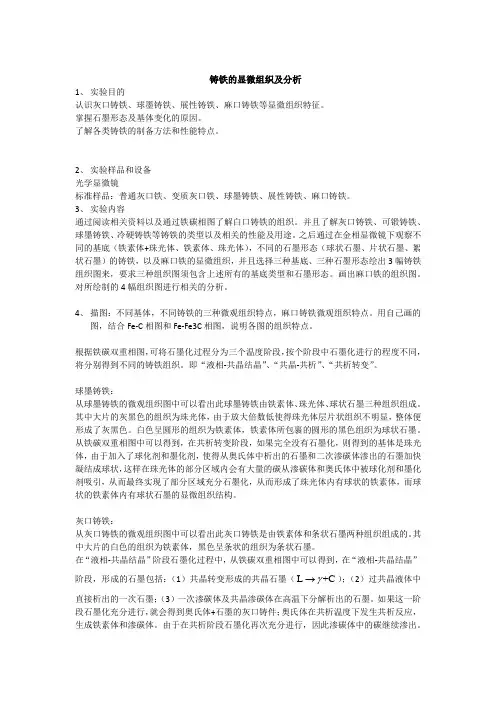

铸铁的显微组织及分析1、 实验目的认识灰口铸铁、球墨铸铁、展性铸铁、麻口铸铁等显微组织特征。
掌握石墨形态及基体变化的原因。
了解各类铸铁的制备方法和性能特点。
2、 实验样品和设备光学显微镜标准样品：普通灰口铁、变质灰口铁、球墨铸铁、展性铸铁、麻口铸铁。
3、 实验内容通过阅读相关资料以及通过铁碳相图了解白口铸铁的组织。
并且了解灰口铸铁、可锻铸铁、球墨铸铁、冷硬铸铁等铸铁的类型以及相关的性能及用途。
之后通过在金相显微镜下观察不同的基底（铁素体+珠光体、铁素体、珠光体），不同的石墨形态（球状石墨、片状石墨、絮状石墨）的铸铁，以及麻口铁的显微组织，并且选择三种基底、三种石墨形态绘出3幅铸铁组织图来，要求三种组织图须包含上述所有的基底类型和石墨形态。
画出麻口铁的组织图。
对所绘制的4幅组织图进行相关的分析。
4、 描图：不同基体，不同铸铁的三种微观组织特点，麻口铸铁微观组织特点。
用自己画的图，结合Fe-C 相图和Fe-Fe3C 相图，说明各图的组织特点。
根据铁碳双重相图，可将石墨化过程分为三个温度阶段，按个阶段中石墨化进行的程度不同，将分别得到不同的铸铁组织。
即“液相-共晶结晶”、“共晶-共析”、“共析转变”。
球墨铸铁：从球墨铸铁的微观组织图中可以看出此球墨铸铁由铁素体、珠光体、球状石墨三种组织组成。
其中大片的灰黑色的组织为珠光体，由于放大倍数低使得珠光体层片状组织不明显，整体便形成了灰黑色。
白色呈圆形的组织为铁素体，铁素体所包裹的圆形的黑色组织为球状石墨。
从铁碳双重相图中可以得到，在共析转变阶段，如果完全没有石墨化，则得到的基体是珠光体，由于加入了球化剂和墨化剂，使得从奥氏体中析出的石墨和二次渗碳体渗出的石墨加快凝结成球状，这样在珠光体的部分区域内会有大量的碳从渗碳体和奥氏体中被球化剂和墨化剂吸引，从而最终实现了部分区域充分石墨化，从而形成了珠光体内有球状的铁素体，而球状的铁素体内有球状石墨的显微组织结构。
铸铁的金相组织观察实验铸铁的金相组织观察一、实验目的1(观察和研究灰铸铁、可锻铸铁及球墨铸铁的显微组织特征。
2(了解影响铸铁中石墨形态的因素。
二、概述根据石墨的形态、大小和分布情况不同，铸铁分为:灰口铸铁(石墨呈片条状)、可锻铸铁(石墨呈团絮状)和球墨铸铁(石墨呈圆球状)。
(一)灰口铸铁灰口铸铁组织的特征是在钢的基体上分布着片状石墨。
根据石墨化程度及基本组织的不同，灰口铸铁可分为:铁素体灰口铸铁，铁素体—珠光体灰口铸铁和珠光体灰口铸铁。
对灰口铸铁石墨形态的观察，应在未浸蚀的试样上进行。
放大倍数为100倍。
灰口铸铁石墨分布形状的说明见下表1。
表1名称符号说明图号A 1 片状片状石墨均匀分布B 2 菊花状片状与点状石墨聚集成菊花状分布C 3 块片状部分带尖角块状、粗大片状粗生石墨及小片状石墨D 4 枝晶点状点、片状枝晶间石墨呈无向分布E 5 枝晶片状短小片状枝晶间石墨呈有向分布F 6 星状星状(或蜘蛛状)与短片状石墨均匀分布(二)可锻铸铁可锻铸铁(又称韧性铸铁)是由白口铸铁经石墨化退火处理而得。
其中渗碳体发生分解而形成团絮状石墨。
按照基体组织不同，可锻铸铁分为铁素体可锻铸铁和珠光体可锻铸铁两类，如下图所示。
(三)球墨铸铁在球墨铸铁组织中石墨呈圆球状。
球状石墨的存在可使铸铁内部的应力集中现象得到改善，同时减轻了对基体的割裂作用，从而充分地发挥了基体性能的潜力，使球墨铸铁获得很高的强度和一定的韧性。
如下图所示。
三、实验方法指导 (一)实验内容及步骤1(各小组分别领取各种不同类型的铸铁材料试样。
2(在显微镜下进行观察，并分析其组织形态特征。
(二)实验设备及材料1(金相显微镜;2(金相放大照片;3(各类铸铁的金相显微试样。
(三)注意事项1(对各类铸铁可采用对比方法进行分析研究，着重区别各自的组织形态特征。
(四)实验报告要求1(明确本次实验的目的。
2(根据观察，综合分析各类铸铁的形成机理。
合金钢、铸铁、有色金属的显微组织观察与分析实验目的实验说明实验内容及方法指导实验报告要求思考题一：实验目的(1)观察各种常用合金钢、有色金属和铸铁的显微组织。
(2)分析这些金属材料的组织和性能的关系及应用。
二：实验说明1．几种常用合金钢的显微组织一般合金结构钢、低合金工具钢都是低合金钢。
即合金元素总量小于5％的钢，由于加入了合金元素，使相图发生了一些变动，但其平衡状态的显微组织与碳钢没有质的区别。
热处理后的显微组织仍然可借助C曲线来分析，除了Co元素之外，合金元素都使C曲线右移，所以低合金钢用较低的冷却速度即可获得马氏体组织。
例如，除作滚动轴承外，还广泛用作切削工具、冷冲模具、冷轧辊及柴油机喷嘴的GCrl5钢，经过球化退火、840~C油淬和低温回火，得到的组织为隐针或细针回火马氏体和细颗粒状均匀分布的碳化物以及少量残余奥氏体。
高速钢是一种常用的高合金工具钢。
如W18Cr4V高速钢，因为含有大量合金元素，使Fe—Fe3C相图中点E大大向左移动，所以它虽然只含有w(C)=0．7％~0．8％碳，但已经含有莱氏体组织。
在高速钢的铸态组织中可看到鱼骨状共晶碳化物，如图1所示。
这些粗大的碳化物，不能用热处理方法去除，只能用锻造的方法将其打碎。
锻造退火后高速钢的显微组织是由索氏体和分布均匀的碳化物组成(图2)。
大颗粒碳化物是打碎了的共晶碳化物。
高速钢淬火加热时，有一部分碳化物未溶解，淬火后得到的组织是马氏体、碳化物和残余奥氏体(图3)。
碳化物呈颗粒状，马氏体和残余奥氏体都是过饱和的固溶体，腐蚀后都呈白色，无法分辨，但可看到明显的奥氏体晶界。
为了消除残余奥氏体，需要进行三次回火，回火后的显微组织为暗灰色回火马氏体、白亮小颗粒状碳化物和少量残余奥氏体，如图4所示。
图1 W18Cr4V钢铸态组织图2 W18Cr4V钢锻后退火组织图3 W18Cr4V钢的淬火组织图4 W18CNV钢的淬火回火组织2．铸铁的显微组织依铸铁在结晶过程中石墨化程度不同，可分为白口铸铁、灰口铸铁、麻口铸铁。
2021铸铁组织的显微观察实验报告
实验目的：通过显微观察，了解铸铁的组织结构，进一步学习铸铁材料的特点。
实验原理：铸铁是一种由铁、碳和其他元素组成的合金材料，其组织结构一般可分为灰铸铁、球墨铸铁和白口铸铁三种类型。
灰铸铁的组织结构中含有大量的铁碳石墨，形成贝壳状组织；球墨铸铁由于加入了镁等元素和特别处理，其组织结构中的形态为球形；而白口铸铁中的碳主要以螺旋形的孪晶形式存在。
实验步骤：
1. 首先，用金素清洗镜头和目镜，将样品放置于显微镜上。
2. 调整显微镜的放大倍数，并调整清晰度，以便能够看清样品的细节。
3. 通过显微观察，观察样品的组织结构，并记录下所看到的现象和特点。
4. 对不同的铸铁材料进行观察和对比，以便更好地了解其特点。
结论：通过本次实验，我们对铸铁材料的组织结构有了更深入的了解，加深了我们对铸铁材料的认识，拓宽了我们的知识领域。
铸铁组织分析实验报告实验目的本实验旨在通过对铸铁的组织分析，了解铸铁的显微组织特点，并学习铸铁的显微组织分析方法。
实验原理铸铁是一种以铁为基体中含有2%以上碳元素的合金，具有灰白色或黑色的特点。
铸铁按照碳的形式和分布可分为灰铸铁、球墨铸铁和白口铸铁。
铸铁的显微组织与其冷却过程和碳的形式分布有关，显微组织主要包括珠光体、石墨和基体等成分。
珠光体是由铁素体和珠光体组成的，其中铁素体为珠光体的基体，而珠光体由铁素体和碳化物组成。
铸铁的显微组织主要通过光学显微镜观察，通常需要进行抛光、腐蚀和染色等处理方式。
实验步骤1. 准备实验样品：从铸铁材料中切取代表性样品。
2. 磨削与抛光：将样品磨削至粗糙度较小，并使用研磨纸对样品进行抛光处理。
3. 腐蚀：将抛光后的样品放置在猛酸中进行腐蚀处理，使得样品表面获得清晰可见的显微结构。
4. 清洗：将腐蚀后的样品用清水洗净，并用酒精进行清洁处理。
5. 染色：在样品上滴一滴显微染色液，使得显微组织更加清晰可见。
6. 实验观察：使用光学显微镜观察显微组织，并进行拍照记录。
实验结果与分析经过上述步骤，我们观察到铸铁的显微组织。
铸铁通常呈现灰白色或黑色，其主要显微组织成分为珠光体、石墨和基体。
珠光体是铸铁中最主要的组织成分之一。
在光学显微镜下，珠光体呈现出颗粒状或弯曲的结构，一般为灰色或白色。
珠光体由铁素体和碳化物组成，其中铁素体为灰色的基体，而碳化物为黑色颗粒状结构。
珠光体的形成与铸铁的冷却速度和合金的成分有关，冷却速度越快，珠光体的形态越细小。
石墨是铸铁中的另一个重要成分，通常呈现出黑色结构。
石墨具有良好的润滑性和导电性，对提高铸铁材料的性能起到重要作用。
在显微组织中，石墨可以呈现出团状、片状或链状的形态，形态的不同受到铸铁成分和冷却速度的影响。
基体是铸铁中无碳化物的铁素体，通常呈现出灰白色。
基体是铸铁的主要组织成分，其性质受到铸铁成分和冷却速度的影响。
基体的性质主要决定了铸铁的强度和韧性。
