全站仪的认识与使用

实验五 全站仪的认识及使用一、目标和要求（1） 认识全站仪的构造及功能键。

（2） 熟悉全站仪的一般操作。

二、仪器和工具全站仪1套，棱镜1套，测伞1把，记录板1块三、实验内容练习使用南方NTS 全站仪。

〔一〕全站仪的构造〔二〕全站仪的操作面板及操作键功能键盘符号： ANGMENU ESC POWER F1 -F4 0- 9按键名 称功 能仪器中心标志光学对中器整平脚螺旋圆水准器显示屏 物镜 粗瞄器管水准器底板坐标测量(左移键) 菜单键 (右移键)退出键角度测量 (上移键)电源开关键距离测量(下移键) 星键数字键盘F1-F4ANG 角度测量键进入角度测量模式(上移键)距离测量键进入距离测量模式(下移键)坐标测量键进入坐标测量模式(左移键) MENU 菜单键进入菜单模式(右移键)ESC 退出键返回上一级状态或返回测量模式POWER电源开关键电源开关F1- F4 软键〔功能键〕对应于显示的软键信息0- 9 数字键输入数字和字母、小数点、负号星键进入星键模式显示符号：显示符号内容V% 垂直角〔坡度显示〕HR 水平角〔右角〕HL 水平角〔左角〕HD 水平距离VD 高差SD 倾斜N 北向坐标E 东向坐标Z 高程* EDM〔电子测距〕正在进行m 以米为单位ft 以英尺为单位fi 以英尺与英寸为单位功能键V：90°10′20″HR：122°09′30″置零锁定置盘P1↓倾斜--- V% P2↓H-蜂鸣R/L 竖角P3↓F1 F2 F3 F4页数软键显示符号功能第1页〔P1〕F1 置零水平角置为0°0′0″F2 锁定水平角读数锁定F3 置盘通过键盘输入数字设置水平角F4 P1↓显示第2页软键功能第2页F1 倾斜设置倾斜改正开或关，假设选择开则显示倾斜改正F2 -------------------------------------〔三〕全站仪的基本测量全站仪基本测量分为角度测量、距离测量和三维坐标测量。

竭诚为您提供优质文档/双击可除全站仪的认识和使用实验报告篇一：全站仪的认识与使用实验报告全站仪的认识与使用实验报告1．实验时间：指导老师：分组号及成员：实验地点：2．实验目的：3.实验仪器及工具：4.实验任务及要求：5.实验步骤：6.实验数据记录及计算：全站仪测量记录表组别：仪器号码：年月日7.实验结果分析：8.实验总结：教师评价：篇二：全站仪操作与认识实验《数字测图原理与方法》课程实验指导书孟祥来编适用专业：地理信息与遥感黑龙江工程学院·测绘工程学院年月实验—全站仪的认识及使用一、实验目的（1）了解全站仪的基本构造及性能，熟悉各操作键的名称及其功能，并熟悉使用方法。

（2）掌握全站仪的安置方法和角度测量、距离测量与坐标测量的基本使用方法。

二、实验组织（1）性质：基础性实验。

（2）时数：课内1学时，课外1学时。

（3）组织：4人1组。

三、实验设备（1）每组5??级全站仪1套（含脚架1个、目标杆1根，棱镜与觇牌1套），记录本自带。

（2）自备：铅笔。

四、实验方法及步骤1．全站仪的构造（1）通过教师讲解和全站仪使用说明书，了解全站仪的基本结构及各操作部件的名称和作用。

（2）了解全站仪键盘上各按键的名称及其功能、显示符号的含义并熟悉角度测量、距离测量和坐标测量模式间的切换。

图1-1全站仪及棱镜2．全站仪测量（1）在小键盘上选择角度测量模式键,切换到角度测量模式，读出水平角、竖直角。

（2）在小键盘上选择距离测量模式键,切换到距离测量模式,读出斜距、平距、高差。

（3）在小键盘上选择坐标测量模式键，进入坐标测量模式，设置测站点坐标、定向，测量未知点坐标。

五、注意事项（1）全站仪使用时必须严格遵守操作规程，爱护仪器。

（2）仪器对中完成后，应检查连接螺旋是否使仪器与脚架牢固连接，以防仪器摔落。

（3）在阳光下使用全站仪测量时，一定要撑伞遮掩仪器，严禁用望远镜正对阳光。

（4）当电池电量不足时，应立即结束操作，更换电池。

实验三全站仪的认识及使用一、目标和要求（1）认识全站仪的构造及功能键。

（2）熟悉全站仪的一般操作。

（3）掌握全站仪进行坐标测量的方法二、仪器和工具全站仪1套，棱镜1套，1个对中杆，1个脚架三、实验内容练习使用三鼎STS760全站仪。

熟悉全站仪坐标测量的过程。

每个小组，在实地选择四个控制点（如下图），组成闭合导线，已知点A坐标为（500.000，500.000，20.000），已知AB方向方位角αAB=0°00′00″，利用全站仪坐标测量方法依次设站，依次测量得到B、C、A点坐标。

最终测量得到的A点坐标和给定的A点各分量坐标差别不超过10cm。

AB C（一）全站仪的构造（二）全站仪的操作面板及操作键功能按F1键打开电子水准器界面，打开激光对点器（三）全站仪的基本测量全站仪基本测量分为角度测量、距离测量和三维坐标测量。

1．水平角度测量（1）距离测量设置进行距离测量前应首先完成以下设置：气象改正、镜常数、测距模式。

1）气象改正值。

在进行高精度距离测量时，应使用精确的量测设备测定温度和气压值，以对测量结果施加气象改正（设置为自动获取）。

2）棱镜常数改正。

不同棱镜具有不同的棱镜常数改正值，测量前应将所用棱镜的常数改正值设置好。

棱镜常数设置为“-30 mm”。

3）距离测量模式。

可选择如下几种距离测量模式：单次精测、重复精测、精测均值、单次快测、重复快测、跟踪测量。

设置气象参数、测距模式等参数默认界面点击测距进行距离测量（1）设置作业（2）设置测站输入已知点坐标、仪器高、目标高点击坐标，在弹出窗口输入测站坐标输入坐标后，按提示输入仪器高（3）定向①手动输入方位角②用已知坐标进行定向点击坐标，在弹出界面输入后视点平面坐标（3）坐标测量四、注意事项（1）实习前须认真阅读全站仪的操作手册，牢记安全操作注意事项。

（2）作业前应仔细全面检查仪器，确信仪器各项指标、功能、电源、初始设置和各项参数均符合要求时再进行作业。

全站仪的认识和使用实验报告全站仪的认识和使用实验报告一、实验目的本实验旨在让学生了解和掌握全站仪的基本结构、功能和使用方法，通过实践操作，熟悉全站仪在测量工作中的实际应用。

二、实验设备实验所使用的全站仪为市面上广泛使用的智能全站仪，具有自动目标识别和测量功能。

设备包含全站仪主体、三脚架、反射棱镜、测距仪、储存卡等组成部分。

三、实验步骤与内容1、全站仪的基本结构认知：了解全站仪的各部分名称和功能，如望远镜、水平仪、操作面板、显示屏等。

2、全站仪的基本操作：按照设备说明书的步骤，进行全站仪的开机、关机、瞄准、测量等基本操作。

3、实验场地准备：选择一处室外实验场地，选取合适的测量点，并设置反射棱镜。

4、测量实验：利用全站仪进行实际测量，包括距离测量、角度测量、高程测量等。

将测量数据记录在实验记录表中。

5、数据处理：将测量数据进行分析和处理，计算出实验结果，对比理论值，评估测量精度。

四、实验结果与分析1、实验结果：记录实验测量数据，整理成表格，并绘制相应的图形。

2、结果分析：对比实际测量值与理论值，分析测量误差，评估测量精度。

了解全站仪测量的误差来源，如大气折射、仪器精度误差等。

五、实验总结通过本次实验，我们了解了全站仪的基本结构、功能和使用方法，掌握了全站仪的测量操作。

我们也认识到测量误差的存在和影响，了解了提高测量精度的途径和方法。

在实际工程应用中，全站仪具有重要作用，能够提高测量效率和精度，为工程建设提供可靠的数据支持。

本次实验让我们对全站仪有了更深入的了解和掌握，对于今后从事测量工作有很大的帮助。

今后我们应继续学习和实践，提高自己的测量技能和专业知识。

实验1 全站仪的认识与使用一、目的和要求1．了解全站仪的构造。

2．熟悉全站仪的操作界面及作用。

3．掌握全站仪的基本功能及其使用。

二、仪器和工具全站仪1台，对中杆1把，棱镜1组，盒尺。

三、方法与步骤（一）全站仪的认识全站仪由照准部、基座、水平度盘等部分组成，采用光栅度盘，读数方式为电子显示。

有功能操作键及电源，还配有数据通信接口。

（二）全站仪的使用（以科力达全站仪为例进行介绍）1.测量前的准备工作（1）电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮，取出电池。

（2）仪器的安置①在实验场地上选择一点O作为测站，另外两点A、B作为观测点。

②将全站仪安置于O点，对中、整平。

③在两点分别安置棱镜。

（3）竖直度盘和水平度盘指标的设置①竖直度盘指标设置松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。

随即听见一声鸣响，并显示出竖直角。

②水平度盘指标设置松开水平制动螺旋，旋转照准部360°，水平度盘指标即自动设置。

随即一声鸣响，同时显示水平角。

至此，竖直度盘和水平度盘指标已设置完毕。

注意：每当打开仪器电源时，必须重新设置水平度盘和竖直度盘的指标。

（4）调焦与照准目标操作步骤与一般经纬仪相同，注意消除视差。

2.角度测量（1）进入角度测量模式。

（2）安置全站仪于已知点O，以左前方A点、右前方B点为瞄准目标完成水平角观测一个测回（置A点起始水平度盘读数为0°00′00″）。

要求半测回角值之差不大于±24″。

（3）换人观测另一个测回，要求配置水平度盘起始方向读数为180/n等。

3.距离测量和初算高差测定（1）进入距离模式，将数据显示顺序定为“平距（H）”或“高差（V）；（2）进入距离参数设置界面，输入当时的温度及气压以得到正确的大气改正数PPM，输入棱镜常数改正值PC，测距模式定为“N次精测”、测量次数定为“2”；（3）瞄准左方目标A，测量OA的水平距离和初算高差。

全站仪的认识和使用[知识点概述]全站仪，即全站型电子速测仪（Electronic Total Station）。

是一种集光、机械、电子部件为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。

因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。

因全站仪具有多功能、高效率的特性，以至于从某种意义上来说，改变了测量工作的作业习惯和方式，也拓展了测量技术的一些概念和手段，使全站仪的应用前景更加广阔。

在数字测图中，全站仪是野外数据采集的主要的仪器设备之一。

一、全站仪的基本组成全站仪由电源部分、测角系统、测距系统、数据处理部分、通讯接口、键盘及显示屏等组成。

它本身就是一个带有特殊功能的计算机控制系统，其微机处理装置由微处理器、存储器、输入部分和输出部分组成。

由微处理器对获取的倾斜距离、水平角、竖直角、垂直轴倾斜误差、视准轴误差、垂直度盘指标差、棱镜常数、气温、气压等信息加以处理，从而获得各项改正后的观测数据和计算数据。

在仪器的只读存储器中固化了测量程序，测量过程由程序完成。

仪器的设计框架如图2-1所示。

图2-1 全站仪设计框架其中：(1)电源部分是可充电电池，为各部分供电；(2)测角部分为电子经纬仪，可以测定水平角、竖直角，设置方位角；(3)补偿部分可以实现仪器垂直轴倾斜误差对水平、垂直角度测量影响的自动补偿改正；(4)测距部分为光电测距仪，可以测定两点之间的距离；(5)中央处理器接受输入指令、控制各种观测作业方式、进行数据处理等；(6)输入、输出包括键盘、显示屏、双向数据通讯接口。

全站仪可以通过BS—232C通讯接口和通讯电缆将内存中存储的数据输入计算机，或将计算机中的数据和信息经通讯电缆传输给全站仪，实现双向信息传输。

从总体上看，全站仪的组成（见图2-2）可分为两大部分：一是为采集数据而设置的专用设备，主要有电子测角系统、电子测距系统、数据存储系统、自动补偿设备等。

全站仪的使用方法与技巧引言：全站仪是一种测量仪器，广泛应用于土木工程、建筑工程、道路工程等领域。

本文将介绍全站仪的使用方法与技巧，帮助读者更好地掌握全站仪的操作技能。

一、全站仪的基本概念与构成全站仪是一种通过测量角度和距离来确定地面上某一点坐标的测量工具。

全站仪主要由测角部分、测距部分和数据处理部分组成。

测角部分主要包括水平角和垂直角测量功能，测距部分可通过红外线或电磁波等方式进行测距。

二、全站仪的使用步骤1. 设置全站仪：首先，打开全站仪并将其放置在稳固的三脚架上。

调平全站仪，通过调整三脚架螺丝使全站仪水平。

然后，使用激光瞄准器校准测距仪。

2. 设定测量参数：在全站仪的操作界面上，根据具体测量需要选择相应的测量模式。

设置测量单位、角度单位和水平仪灵敏度等参数。

3. 目标点测量：使用全站仪瞄准目标点并进行测量。

在确定目标点后，全站仪会自动记录水平和垂直角度，并通过测距部分测量目标点与全站仪之间的距离。

4. 数据处理与记录：全站仪可以将测量数据实时传输到计算机或数据收集设备上。

使用数据处理软件对测量数据进行处理，并生成地形图和测量报告。

同时，将测量数据存档用于后续分析和比较。

三、全站仪的注意事项1. 保护全站仪：使用全站仪时要注意避免碰撞或摔落，避免长时间暴露在高温、潮湿或恶劣环境中。

在不使用时，应将全站仪放置在干燥、通风的地方。

2. 定期校准：全站仪应定期校准以确保测量精度。

校准包括水平校正和垂直校正，通过校准能够提高测量的准确性。

3. 数据保护：在测量过程中，要注意及时备份测量数据，避免数据丢失或损坏。

同时，使用密码或加密功能保护数据的隐私和安全。

四、全站仪的应用技巧1. 多基准点测量：在大范围测量时，可以选择多个基准点进行测量，以提高测量的准确性和可靠性。

2. 使用激光点：在瞄准目标点时，可以使用激光点辅助瞄准，提高目标点定位的准确性。

3. 水平仪的使用：利用全站仪上的水平仪进行调平操作，可以确保全站仪的水平度，从而提高测量结果的准确性。

全站仪使用方法全站仪使用方法一、全站仪概述全站仪是一种测量仪器，能够同时测量水平角、垂直角和斜距，广泛应用于土建工程、测绘工程和建筑工程等领域。

本文为您介绍全站仪的使用方法。

二、准备工作1：确认全站仪的电量充足，并准备备用电池。

2：检查全站仪的各个部件是否完好，如镜头、观测杆、三脚架等。

3：确保附带的数据线和计算机连接正常。

三、架设全站仪1：找平三脚架：选择一个平整的地方，将三脚架放置在地面上，调整三脚的高度使其平衡。

2：安装全站仪：将全站仪的底座放在三脚架上，并使用螺丝固定。

3：调整高度：使用调节螺丝将全站仪调整到合适的高度，以便观测目标点。

四、设置仪器参数1：打开全站仪，进入设置菜单。

2：设置工作模式：根据实际需要选择测量模式，如导线测量、平距测量等。

3：设置单位：选择角度和距离的单位，如度分秒和米。

4：设置显示参数：根据实际需要设置显示的参数，如水平角、垂直角、斜距等。

五、测量操作1：对准目标点：使用观测杆将全站仪对准目标点，并将目标点对准准星。

2：进行观测：按下观测按钮，全站仪会自动进行测量，并在显示屏上显示相应的角度和距离值。

3：记录数据：将测量结果记录下来，可以使用计算机连接全站仪，将数据导入电脑进行处理。

六、数据处理1：连接全站仪和计算机，使用附带的数据线将其连接。

2：打开数据处理软件，导入全站仪采集到的数据。

3：进行计算和分析：根据需要进行各种计算和分析，如拓展测量、坐标转换等。

附件：本文档附带的附件为全站仪使用手册。

法律名词及注释：1：全站仪：全称为全自动电子全站仪，是一种测量仪器，具有高精度和多功能的特点。

2：观测杆：用于将全站仪对准目标点的辅助工具，通常具有可伸缩和旋转的功能。

3：三脚架：用于支撑全站仪的三脚架，具有稳定性好的特点。

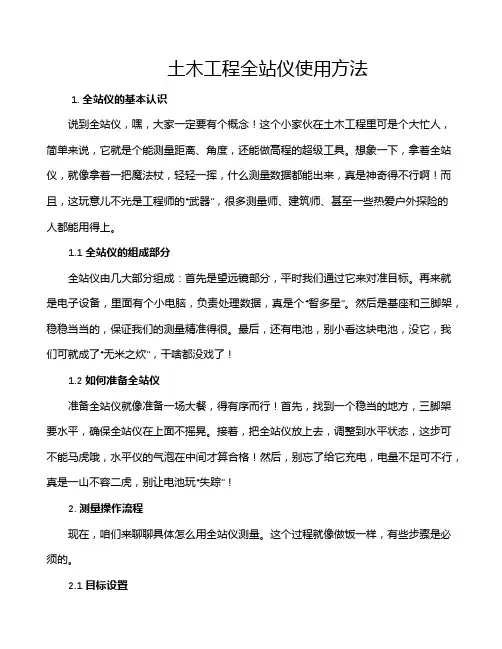

土木工程全站仪使用方法1. 全站仪的基本认识说到全站仪，嘿，大家一定要有个概念！这个小家伙在土木工程里可是个大忙人，简单来说，它就是个能测量距离、角度，还能做高程的超级工具。

想象一下，拿着全站仪，就像拿着一把魔法杖，轻轻一挥，什么测量数据都能出来，真是神奇得不行啊！而且，这玩意儿不光是工程师的“武器”，很多测量师、建筑师、甚至一些热爱户外探险的人都能用得上。

1.1 全站仪的组成部分全站仪由几大部分组成：首先是望远镜部分，平时我们通过它来对准目标。

再来就是电子设备，里面有个小电脑，负责处理数据，真是个“智多星”。

然后是基座和三脚架，稳稳当当的，保证我们的测量精准得很。

最后，还有电池，别小看这块电池，没它，我们可就成了“无米之炊”，干啥都没戏了！1.2 如何准备全站仪准备全站仪就像准备一场大餐，得有序而行！首先，找到一个稳当的地方，三脚架要水平，确保全站仪在上面不摇晃。

接着，把全站仪放上去，调整到水平状态，这步可不能马虎哦，水平仪的气泡在中间才算合格！然后，别忘了给它充电，电量不足可不行，真是一山不容二虎，别让电池玩“失踪”！2. 测量操作流程现在，咱们来聊聊具体怎么用全站仪测量。

这个过程就像做饭一样，有些步骤是必须的。

2.1 目标设置首先，我们得设定一个目标，比如一个基点，确保它在全站仪的视线范围内。

对准目标的时候，记得要稳，不然好比在菜市场挑菜，动不动就要重新选！瞄准的时候，透过望远镜仔细观察，确保把目标对准得准准的。

2.2 开始测量一切准备就绪，开始测量！先设定好仪器的参数，像是测量距离、角度等。

然后，按下测量按钮，等待数据传输。

这时候，就像等公交车一样，心里得默念“快点来，快点来”。

等到数据出来后，记得及时记录下来，不然一转身就可能忘光光，前功尽弃！3. 数据处理与应用数据处理也是个大事，不能掉以轻心。

记得把测得的数据整理好，就像整理书架一样，不能乱糟糟的。

可以用计算机软件进行分析，这样不仅省时省力，还能得到更精确的结果，真是一举两得。

实验五全站仪的认识与使用引言：全站仪是一种先进的测量仪器，广泛应用于工程测量、建筑测量、城市规划、道路建设等领域。

全站仪具有高精度、高效率、全自动测量的特点，大大提高了测量工作的准确性和效率。

本实验旨在通过对全站仪的认识和使用，提高我们的实际测量能力。

一、全站仪的基本构造和原理。

全站仪由主机、三脚架和测量杆组成。

主机包含光学系统、控制系统、显示系统等部分。

光学系统由目标镜、望远镜和距离测量装置组成，实现了对目标的测量和观测。

控制系统采用计算机控制，可以实现对全站仪的各个参数进行调节和设置。

显示系统用于显示测量结果和操作提示。

全站仪的工作原理是基于光学测量原理和电子计算原理。

通过测量目标镜的位置和角度，再结合距离测量，可以计算出目标点的坐标。

全站仪可以自动进行水平调整、垂直调整和角度调整，以保证测量的准确性。

通过计算机的处理，可以实现各种测量数据的计算和存储。

二、全站仪的使用方法。

1.设置全站仪首先，将全站仪放置在三脚架上，并使用水平仪将其调平。

然后，根据测量需要，调整全站仪的参数，如单位、坐标系、测量模式等。

2.设置基准点在测量前，需要设置一些基准点，作为测量的参考点。

这些基准点可以是已知的、具有高度的点，也可以是人工设置的点。

通过对基准点的测量，可以确定全站仪的坐标系和基准方向。

3.进行测量使用全站仪进行测量时，需要将测量杆上的反光板对准目标点，并观测目标点的位置和角度。

根据测量需要，可以选择不同的测量模式，如坐标测量、角度测量、距离测量等。

4.数据处理测量完成后，可以将测量数据导入计算机进行数据处理。

通过计算机软件，可以进行数据的计算、绘图和分析，得到最终的测量结果。

三、实验注意事项。

1.使用全站仪时，要注意保持清洁干燥，避免灰尘和水分进入仪器。

2.在使用过程中，要注意保护全站仪免受碰撞和振动。

3.在进行测量时，要准确对准目标点，保持测量杆垂直。

4.在处理数据时，要注意选择合适的计算方法和精度，避免误差的累积。

施工测量实训项目四全站仪的认识与使用知识点全站仪是一种在土木工程和测量领域广泛应用的高精度测量仪器，它能够同时测量方位角、竖直角和斜距，用于进行复杂的测量和布点工作。

下面是全站仪的认识与使用的相关知识点。

一、全站仪的基本原理1.全站仪的组成：全站仪由望远镜、测距仪、自动指南仪、数据处理器等部分组成。

2.全站仪的测量原理：利用红外线或激光束进行测距，通过测量仪器上的角度盘读数来确定方位角和竖直角。

二、全站仪的使用要点1.准备工作：选择适当的测站点，保持测站点的稳定性；设置合适的参考坐标系；检查全站仪的校准状态。

2.仪器操作：打开仪器电源，等待全站仪自检完成；使用全站仪进行观测和测量；保存测量数据和观测记录。

3.测量误差控制：避免人为误差，如读数不准确、操作不细心等；选择合适的目标点，避免目标点精度不高或受周围环境影响。

三、全站仪的使用注意事项1.物理状况：全站仪是精密仪器，应轻拿轻放，避免摔落或碰撞。

2.温度和湿度：全站仪应存放在干燥、阴凉的地方，避免高温或高湿环境对仪器的影响。

3.数据处理：通过计算机软件对测量数据进行处理和分析，对数据的准确性和可靠性进行验证。

四、全站仪的应用场景1.土木工程测量：用于测量道路、桥梁、房屋、城市规划等建筑物的位置和形状。

2.建筑施工：用于测量建筑物的基准点和控制点，确保施工的准确性和参考度。

3.铁路工程：用于测量线路的直线度和坡度，保证线路的稳定和安全。

4.水利工程：用于测量水坝、堤坝等水利设施的位置和形状，确保工程质量和安全性。

五、全站仪的发展趋势1.自动化：全站仪将更多的自动化功能集成到仪器中，使操作更简单、更快捷。

2.高精度：全站仪的测量精度将进一步提高，满足更高精度要求的测量任务。

3.无线通信：将无线通信技术应用到全站仪中，使数据的传输更方便快捷。

4.多功能：全站仪将具备更多的功能，如图像采集、数据分析等，满足更多的测量需求。

总之，了解全站仪的基本原理和使用要点，掌握全站仪的正确使用方法和注意事项，对于进行准确和高效的施工测量实训非常重要。
