采光天窗的布置须结合天窗形式、屋盖结构和构造、厂房朝向、 生产要求等因素综合考虑。 1、纵向布置：适用于南北向厂房，多采用矩形、Ｍ形、梯形、 锯齿形等天窗，平天窗也可作成采光带沿纵向布置。为方便屋面检 修于消防，常在靠山墙及横向变形缝两侧柱间不设天窗。 2、横向布置：适用于东西向厂房，多采用横向下沉式天窗， 平天窗也可成带横向布置。 3、点式布置：一般采用平天窗，根据使用要求，在屋面上灵 活地布置采光口，采光均匀性好。
第十二章 单层厂房设计
12.3 单厂剖面设计
自然通风
单层厂房自然通风是利用空气的热压和风压作用进行的。 （1）冷加工车间的自然通风
冷加工车间室内无大的热源，主要满足采光要求。利用风压， 设置适当数量的开启扇和交通运输门就能满足车间内通风换气的要 求。为避免气流分散，不宜设置通风天窗，但可设置通风屋脊排除 积聚在屋盖下部的热空气。 （2）热加工车间的自然通风
柱顶标高：以梁式和桥式吊车为例
第十二章 单层厂房设计
一、柱顶标高的确定
②有吊车厂房
在多跨厂房中，由于厂房高低不齐，使结构和构造复杂化，增加造价。因 此规定：在采暖和不采暖的多跨厂房，当高差值等于或小于1.2 m时不宜设高 度差；在不采暖的厂房中，当高跨一侧仅有一个低跨，且高差值等于或小于 1.8 m时，也不宜设高度差。
纵向定位轴线----用来标注厂房横向构件如屋架（屋面 梁）长度的标志尺寸和确定屋架、排架柱等构件的相 互关系。
标注原则----使厂房结构和吊车的规格协调，保证吊车 与柱之间留有足够的安全距离。 1、外墙、边柱与纵向定位轴线的联系 2、中柱与纵向定位轴线的联系
12.4 单厂定位轴线的标 注
12.4.2纵向定位轴线
2、其他运输设备：汽车、电瓶车、输送带、火车等。

房屋建筑学课件——立面设计

房屋建筑学课件——立面设计
房屋建筑学课件——立面设计
建筑设计中，尺度的处理通常有三种方法： 1、自然的尺度：以人体大小来度量建筑物
的实际大小，从而给人的印象与建筑物真实大 小一致。常用于住宅、办公楼、学校等建筑。 ［实例：西昌学院教学楼］
房屋建筑学课件——立面设计
西房昌屋建学筑学院课件教——学立面楼设计
2、夸张的尺度：
三、体的联系与交接
1、直接连接 在体型组合中，将不同体量的面直接相连称为
直接连接。 这种方式具有体型分明、简洁、整体性强的优
点。 常用于功能要求各房间联系紧密的建筑。［直
（2）建筑物没有明显的均衡中心及体型的主从关系。 这就要求单元本身具有良好的造型。由于单元的连续重 复，形成了强烈的韵律感。
• ［单元组合体型实例：某住宅］
房屋建筑学课件——立面设计
单元组合房体屋建型筑学实课件例——：立面某设计住宅
3、复杂体型
复杂体型是由两个以上的体量组合而成的，体型丰 富，更适用于功能关系比较复杂的建筑物。由于复杂体 型存在着多个体量，进行体量与体量之间相互协调与统 一时应着重注意以下几点：
也可采取局部体量升高以形成塔楼的形式，以塔楼 控制整个建筑物及周围道路，使交叉口、主要人口更加 醒目。
房屋建筑学课件——立面设计
体型房的屋建转筑学折课件与——转立面角设计处理实例１
体型的房转屋建折筑学与课件转——角立面处设计理实例２
体型的转折与转角处理实例３：西昌市某临街建筑
房屋建筑学课件——立面设计
房屋建筑学课件——立面设计
西昌房屋市建筑某学课小件—区—立住面设宅计 楼
凉房山屋建州筑学民课件族——体立面育设计场
西昌市房西屋建郊筑学乡课件人——民立面政设计府大楼
二、反映物质技术条件的特点

房屋建筑构造单层工业厂房的构造

房屋建筑构造单层工业厂房的构造

屋面隔热 在炎热地区的低矮厂房中，一般应作隔热处理。厂房高度在9m以上，可不考虑隔热处理。其隔热措施同民用建筑一样，主要用加强通风来达到降温的目的。厂房高度在6m～9m之间时，还应考虑跨度大小来选择：若高度大于跨度的1/2时，不需做隔热处理;若高度小于等于跨度的1/2时，应做隔热处理。
1
屋面的保温与隔热 一、屋面保温 在冬季需采暖的厂房中，屋面应采取保温措施。其做法是在屋面基层上按热工计算增设一定厚度的保温层。保温层可铺在屋面板上、设在屋面板下和夹在屋面板中。屋面板上铺设保温层的构造做法与民用建筑平屋顶相同，在厂房屋面中也广为采用。屋面板下设保温层主要用于构件自防水屋面，其做法可分直接喷涂和吊挂两种。直接喷涂是将散状材料拌合一定量水泥而成的保温材料，如水泥膨胀蛭石 (配合比按体积，水泥：白灰：蛭石粉＝1：1:8～5等用喷浆机喷涂在屋面板下，喷涂厚度一般为20mm～30mm。吊挂固定是将很轻的保温材料，如聚苯乙烯泡沫塑料、玻璃棉毡、铝箔等固定、吊挂在屋面板下面。实践证明，不管是喷涂或吊挂的做法，施工均较复杂，使用效果也不够理想。
防水问题 为了防止雨水的渗入，一般在采光口周围作井壁，井壁上安放透光材料。井壁的形式有垂直和倾斜两种。大小相同的采光口，倾斜井壁的采光效率较垂直井壁高。井壁可用现浇或预制钢筋混凝土、薄钢板、塑料等做成。
防太阳辐射和眩光 平天窗受直射阳光强度大、时间长，如果采用一般的平板玻璃和钢化玻璃作透光材料，直射阳光会使车间内过热和产生眩光，损害视力健康，影响安全生产和产品质量。因此应优先选用扩散性能好的透光材料，如磨砂玻璃、乳白玻璃、夹丝压花玻璃、玻璃钢等。它们能使直射阳光扩散，减少太阳辐射热和眩光。但这些透光材料有的来源困难，价格高，所以目前常采用在平板玻璃下表面涂刷半透明涂料，如刷聚乙烯醇缩丁醛 (简称P、V、B)，或将环氧树脂(或聚酪树脂)内加5%滑石粉涂刷在玻璃下表面，使达到照度均匀、消除眩光的效果。另外还有在玻璃下面加浅色遮阳格片，减少直射阳光增加扩散效果等措施。

单层厂房立面设计及内部空间处理

单层厂房立面设计及内部空间处理

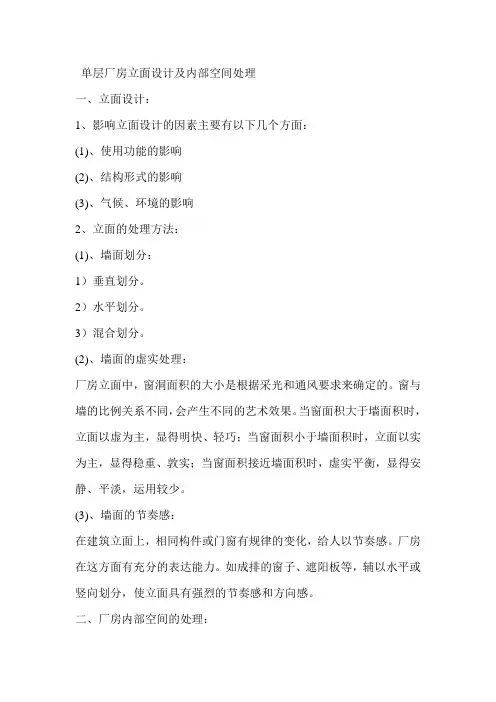

单层厂房立面设计及内部空间处理一、立面设计：1、影响立面设计的因素主要有以下几个方面：(1)、使用功能的影响(2)、结构形式的影响(3)、气候、环境的影响2、立面的处理方法：(1)、墙面划分：1）垂直划分。

2）水平划分。

3）混合划分。

(2)、墙面的虚实处理：厂房立面中，窗洞面积的大小是根据采光和通风要求来确定的。

窗与墙的比例关系不同，会产生不同的艺术效果。

当窗面积大于墙面积时，立面以虚为主，显得明快、轻巧；当窗面积小于墙面积时，立面以实为主，显得稳重、敦实；当窗面积接近墙面积时，虚实平衡，显得安静、平淡，运用较少。

(3)、墙面的节奏感：在建筑立面上，相同构件或门窗有规律的变化，给人以节奏感。

厂房在这方面有充分的表达能力。

如成排的窗子、遮阳板等，辅以水平或竖向划分，使立面具有强烈的节奏感和方向感。

二、厂房内部空间的处理：1、厂房使用功能的影响：厂房的内部空间应满足生产功能的要求，同时也应考虑空间的艺术处理。

2、设备管道的影响：首先，管道的布置及排列应组织得有条不紊；另外，建筑师可以通过与设备供应商及厂方协商，选择体形优美、色彩悦目的机床；用颜色区分主要及辅助设备，同时结合室内建筑构件，整体构图，从而获得既具有明显的组织性、规律性，又具有协调统一的视觉效果。

3、室内空间利用的影响：车间内部可利用柱间、墙边、门边及平台下等不影响工艺生产的空间设置生活间，这样，可以充分利用空间。

另外，考虑生活间造型、色彩及材质的搭配，可以活跃车间的气氛，创造一个良好的工作环境。

4、室内小品及绿化的影响：室内布置建筑小品和绿化，可以使人产生亲切感，减少工人的疲劳，使工人在轻松、自然地环境中工作，提高劳动生产效率。

室内小品及绿化应布置在食堂、休息等人流密集的地方，绿化也可采用水平或垂直布置。

5、建筑色彩的影响：目前，工业建筑上对色彩的运用，主要有以下几个方面：①、红色：用以表示电器、火灾的危险标志；禁止通行的通道和门；防火消防设备；高压电的室内电裸线；电器开关起动构件；防火墙上的分隔门。

第十七章 单层厂房立面及室内设计

第十七章 单层厂房立面及室内设计

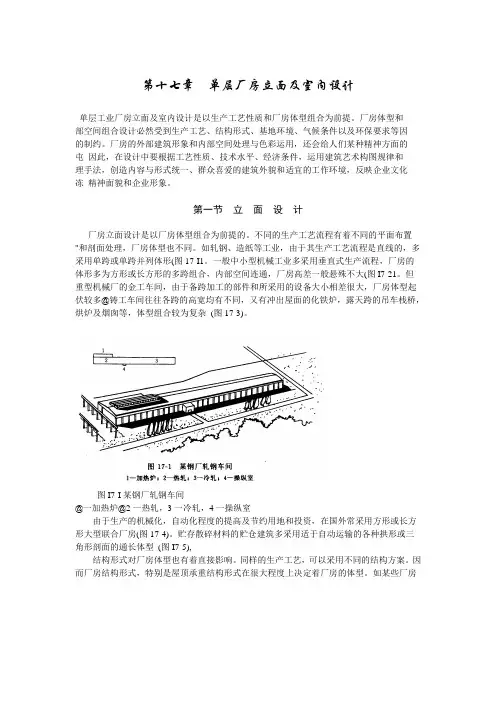

第十七章单层厂房立面及室内设计单层工业厂房立面及室内设计是以生产工艺性质和厂房体型组合为前提。

厂房体型和部空间组合设计必然受到生产工艺、结构形式、基地环境、气候条件以及环保要求等因的制约。

厂房的外部建筑形象和内部空间处理与色彩运用，还会给人们某种精神方面的屯因此，在设计中要根据工艺性质、技术水平、经济条件，运用建筑艺术构图规律和理手法，创造内容与形式统一、群众喜爱的建筑外貌和适宜的工作环境，反映企业文化冻精神面貌和企业形象。

第一节立面设计厂房立面设计是以厂房体型组合为前提的。

不同的生产工艺流程有着不同的平面布置"和剖面处理，厂房体型也不同。

如轧钢、造纸等工业，由于其生产工艺流程是直线的，多采用单跨或单跨并列体形(图17-I1。

一般中小型机械工业多采用垂直式生产流程，厂房的体形多为方形或长方形的多跨组合，内部空间连通，厂房高差一般悬殊不大(图I7-21。

但重型机械厂的金工车间，由于备跨加工的部件和所采用的设备大小相差很大，厂房体型起伏较多@铸工车间往往各跨的高宽均有不同，又有冲出屋面的化铁炉，露天跨的吊车栈桥，烘炉及烟囱等，体型组合较为复杂(图17-3)。

图I7-I某钢厂轧钢车间@一加热炉@2一热轧，3一冷轧，4一操纵窒由于生产的机械化，自动化程度的提高及节约用地和投资，在国外常采用方形或长方形大型联合厂房(图17-4)。

贮存散碎材料的贮仓建筑多采用适于自动运输的各种拱形或三角形剖面的通长体型(图I7-5),结构形式对厂房体型也有着直接影响。

同样的生产工艺，可以采用不同的结构方案。

因而厂房结构形式，特别是屋顶承重结构形式在很大程度上决定着厂房的体型。

如某些厂房图I7-2 某机械厂金工车间图17-3上海某铸造厂铸工车间I一沙型处理@2一造型及型芯@3一浇注合箱@4一熔化@5一清理@6一烘炉，7一烟图@i一栈桥图I7-4美国密苏里州克来斯勒汽车联合装配厂中的锯齿形屋顶、拱形和各种壳体结构屋顶(图I7-6)及平屋顶等(图17-4),图17-6某拖拉机厂第二金工车间不同的环境和气候条件对厂房的体形组合也有@@定的影响。

建筑房屋建筑学单层厂房屋 面构造PPT学习教案

建筑房屋建筑学单层厂房屋 面构造PPT学习教案

第14页/共47页
17.2.1.2 屋面排水坡度
屋面排水坡度的选择应根据厂房屋架的类型、屋面基层类型、防水构造及防水材料性能确定。各种屋面的排水坡 度选择范围可参考表17.2。
表17.2 屋面坡度选择参考表
防水
卷材防水
类型
嵌缝式
构件自防水
F板Biblioteka 槽瓦石棉瓦选择 (1∶4)～ (1∶4)～ (1∶3)～ (1∶2.5)～ (1∶2)～
范围 (1∶50) (1∶10) (1∶8)
(1∶5)
(1∶5)
常用 坡度
(1∶5)～ (1∶10)
(1∶5)～ (1∶4)～ (1∶8) (1∶5)
第15页/共47页
(1∶3)～ (1∶4)
(1∶2.5) ～(1∶4)
17.2.1.3 天沟(或檐沟) 厂房屋面天沟(或檐沟)的布置与厂房屋面构造和排水方式有关(图17.6)。
第23页/共47页
第24页/共47页
17.2.2.2 构件自防水 构件自防水屋面是利用屋面板本身的抗渗性能进行屋面防水的方法，常用于非保温屋面。 其板缝的防水构造有嵌缝式和搭盖式两种做法。
第25页/共47页
(1)嵌缝式 是在大型屋面板的板缝中嵌灌防水油膏，在板面上刷防水涂料，同时依靠板的自身平整密实性而达
第16页/共47页
(1)天沟(或檐沟)的形式 屋面天沟有自然天沟和钢筋混凝土槽形
天沟两种形式(图17.7)。
第17页/共47页
(2)天沟(或檐沟)的纵向坡度 屋面天沟应在沟底选用焦渣混凝土分段纵向找坡，水泥砂浆抹面，坡度不宜小于0.5%，不宜大于2%，
采用长天沟外排水时不应小于0.3%。采用槽形天沟时，天沟内的分水线应低于天沟沟壁顶面50mm以上，以 免积水溢出天沟而导致屋面渗漏。

单层厂房立面设计

单层厂房立面设计
上一张 下一张 主 页 退 出
二、生产设备布置对室内设计 的影响
设备布置的形式： （1）形状、规格同一或接近、量大的设备
应使其形成有规律厅成组的排列； （2）用颜色按区段分组，用用颜色区分主
要设备和辅助设备； 将通道在车间内均匀布置。
上一张 下一张 主 页 退 出
三、管道组织
管道布置原则： （1）内部管道不应给人以孤立无组织的感觉，
2、墙面大于窗面，以实为主 以实为主的立面，显得朴素、结实；宜用于采 光等级较低的车间
3、窗面与墙面接近，虚实平衡 虚实平衡的立面，显得安静、平稳；多用于采 光要求一般的车间。
上一张 下一张 主 页 退 出
第二节 室内设计
一、厂房承重结构材料、形式和布置对室 内设计的影响
（1）跨间式 （2）方形柱网式 （3）大厅式
上一张 下一张 主 页 退 出
2、水平划分
A、水平划分示意 B、应用实例
水平划分使厂房外形 简洁、舒展、大方
上一张 下一张 主 页 退 出
3、混合划分
A、水平划分示意 B、应用实例
上一张 下一张 主 页 退 出
（二）窗墙比例关系
1、窗面大于墙面，以虚为主 以虚为主的立面，显得明朗、轻巧；宜用于采 光等级较高的车间。
五、生产用家具
上一张 下一张 主 页 退 出
六、宣传画及图表
六、宣传画及图表
上一张 下一张 主 页 退 出
七、室内彩色处理
（一）彩色的作用 1、提高车间内部建筑艺术效果，可创造明
快、舒适的劳动环境，使人们得到美的 感受，提高劳动热情； 2、改善视力条件，降低视觉疲劳，提高生 产操作的准确性，提高产品质量；减少 生产事故，保证安全生产。
应使它们成为内部整体构图中的有机 组成部分；

第06章 单层厂房设计(2)

第06章 单层厂房设计(2)
高低跨中柱与纵向定位轴线的联系
3.纵横跨连接处柱与定位轴线的联系
有纵横跨的厂房，由于纵跨和横跨的长度、高度、吊 车起重量都可能不相同，为了简化结构和构造，设计时， 常将纵跨和横跨的结构分开，并在两者之间设置变形缝。 纵横跨连接处设双柱、双定位轴线。两定位轴线之间设插 入距ai，有如下几种可能：
当纵跨的山墙比横跨的侧墙低，山墙长度小于或等于 侧墙，横跨又为封闭结合轴线时，则可采用双柱单墙处理， 插入距ai为砌体墙厚度t与变形缝宽度ac之和。
一个完整的工艺平面图，主要包括以下六个内容： 根据产品的生产要求确定的生产工艺流程； 生产和起重运输设备的选择和布置； 车间内部各生产工段及其所占面积的划分； 运输通道的宽度及其布置； 初步拟定厂房的跨间数、跨度和长度； 提出生产工艺对建筑设计的要求，如采光、通 风、防震、防尘、防辐射等。
工艺设计人员根据工艺流程和设备布置状况，对跨度和 柱距提出初始的要求，建筑设计人员在此基础上，依照建筑 及结构的设计原则，最终确定厂房的跨度和柱距。
选择柱网时要综合考虑以下几个方面： （1）满足生产工艺提出的要求； （2）遵守《厂房建筑模数协调标准》的规定； （3）尽量扩大柱网，提高厂房的通用性； （4）满足建筑材料、建筑结构和施工等方面的技术性要 求； （5）尽量降低工程造价。
6.3 单层厂房定位轴线
单层厂房定位轴线是确定厂房主要承重构件 的平面位置及其标志尺寸的基准线，同时也是厂 房施工放线和设备安装定位的依据。为了工业化 的需要，必须使厂房建筑主要构配件标准化和系 列化，减少构件类型，增加通用性和互换性，因 此，厂房定位轴线的确定必须执行《厂房建筑模 数协调标准》有关规定。
λ－墙体块材的半块（长）、半块 的倍数（长）或墙厚的一半
6.3.2 纵向定位轴线

房屋建筑学第十七章单层厂房设计

房屋建筑学第十七章单层厂房设计

环保材料选择
绿色建材
在单层厂房设计中，应优先选择绿色建材，如环保涂料、无毒胶 水等，以减少对环境的污染。
可再生材料
尽可能使用可再生材料，如木材、竹材等，以降低对自然资源的消 耗。
废弃物利用
对于工厂产生的废弃物，应进行分类处理和再利用，如废旧塑料、 废旧金属等。
自然采光与通风
自然采光
在单层厂房设计中，应充分利用自然 采光，减少人工照明的使用，以降低 能源消耗。可以采用大窗户设计、反 射板等手段提高采光效果。
平面设计应注重空间利用率， 合理布置设备、机器和人员流 动路线，以提高生产效率。
考虑采光和通风的需求，合理 设置窗户和通风口，以满足生
产环境的舒适度。
考虑安全因素，设置安全出口 、消防设施等，确保人员安全
。
立面设计
01
立面设计应考虑厂房的 外观形象，与周围环境 相协调。
02
立面设计应注重采光和 通风的需求，合理设置 窗户和通风口的位置和 大小。
特点
单层厂房具有较大的空间，便于 布置大型工业设备和生产线，同 时也有利于生产过程中的物流和 运输。
单层厂房的设计原则
功能性原则
单层厂房的设计应满足生产工 艺流程的要求，合理布局生产 线和设备，以提高生产效率。
安全性原则
单层厂房的设计应注重安全性 ，确保建筑结构安全可靠，同 时采取必要的安全措施，预防 事故发生。
断完善。
发展
现代的单层厂房设计更加注重可持续性和智能化，采用新型的建筑材料和节能技术，提 高建筑的使用寿命和能效。同时，引入智能化技术，实现厂房的自动化生产和智能化管 理，提高生产效率和降低运营成本。未来，单层厂房的设计将继续向着更加绿色、智能
和高效的方向发展。

第15章 单层厂房的平面、剖面及立体设计

第15章 单层厂房的平面、剖面及立体设计
单层厂房的平面、剖面及立面设计
第15章单层厂房的平面剖面及立面设计
15.1 单层厂房的平面设计 使用规范说明
单层工业厂房平面设计的内容有合理确定厂房平面形式和选择适宜 的柱网等。
15.1.1 生产工艺与平面设计的关系
生产工艺流程简称工艺流程，是将原料按一定的工艺顺序连续加工 成产品或半成品，直到运出车间的全部过程。不同的车间，有不同的生 产工艺流程（参见图15-1），工艺师需根据具体的工艺流程为建筑设计 人员提供生产工艺平面图（参见图15-2），建筑设计人员再根据此图的 要求进行建筑设计（参见图15-3）。所以，生产工艺决定着厂房的建筑 平面。
（a）全开敞式
图15-13 开敞式外墙的形式
（b）下开敞式
（c）上开敞式
第15章单层厂房的平面剖面及立面设计
15.3 单层厂房的立面设计 使用规范说明
15.3.1 厂房立面划分
1．垂直划分 垂直划分是结合外墙结构和构造特点，将立面上的 承重柱、壁柱、侧窗、窗间墙组合成有规律的、重复分布的竖向线条， 使立面具有垂直方向感，体现出挺拔、高大、有力的效果，如图15-14所 示。
图15-11 高低侧窗布置
第15章单层厂房的平面剖面及立面设计
使用规范说明 顶部采光是指利用屋顶上的天窗进行采光的方式。这种采光方式具
有光线均匀、采光效率高的特点，但构造复杂，造价较高，适用于跨度 较大的单跨厂房及多跨厂房中间跨的采光，如图15-10c、d、e所示。 （3）混合采光 混合采光是指在侧面采光的同时加设顶部采光的方式。这种采光方 式适用于侧面采光有效深度不够或者光线不足或侧窗不宜开得过大的厂 房，如图15-10f所示。 （2）顶部采光
第15章单层厂房的平面剖面及立面设计
15.2.3 室内外地面标高

房屋建筑学单层厂房设计概述(ppt 44页)

房屋建筑学单层厂房设计概述(ppt 44页)

柱网的尺寸是由柱距和跨度组成 须符合国家规范BJ 6-86《厂房建 筑模数协调标准》的有关规定。
①跨度尺寸 a. 生产工艺 中生产设备 的大小及布 置方式 b. 车间内部 通道的宽度
②柱距尺寸 a.基本柱距是 6m
b.砖柱距宜 小于4 m，可 为3.9 m,3.6 m,3.3 m c.扩大柱网
图13-10 当层厂房柱网尺寸示意
厂房高度指室内地面（相对标高定为 ±0.000）至柱顶(或倾斜屋盖最低点、 或下沉式屋架下弦底面)的距离
①无吊车厂房： 按最大生产设备 及其使用、安装、 检修时所需净空 高度确定；同时 兼顾采光和通风， 一般不低于4 m
②有吊车厂房： 柱顶标高 H = H1 + H2 H1 = h1 + h2 + h3 + h4 + h5 H2 = h6 + h7 柱顶标高H 为300 mm的倍数
13.3.2 纵 向 定 位 轴 线
边柱与纵向定 位轴线的联系
封闭式结合的纵向定 位轴线：纵向定位轴 线采用封闭式结合， 轴线与边柱外缘重合
非封闭式结合的纵向 定位轴线：需将边柱 从定位轴线向外移一 定距离，这个值称为 联系尺寸，用D 表示， 采用300 mm或其倍数
13.3.2 纵 向 定 位 轴 线
(2) 因而厂房的结构形式，特别是屋顶的结构形式在很大程度
上决定着厂房的体型。
13.4.1 影 响
6.单3.1 钢结构安装基础知识层厂房设计的立面因 素
环境、气候的影响。不同的环境和气候对厂房的体型组
(3) 合也有一定的影响，气候条件主要指太阳辐射强度、室外
空气温度、相对湿度等。
13.4.1 影 响
13.3.2 纵 向 定 位 轴 线

房屋建筑学单层厂房设计

房屋建筑学单层厂房设计
16
13.1 单层厂房的平面设计
确定单层厂房平面形式的因素主要有：生产规 模大小、生产性质、生产特征、工艺流程布置、 交通运输方式以及土建技术条件等 。
矩形平面 单跨平面、平行多跨组合平面、 垂直跨组合平面、正方形平面
L、П、山形平面
图13-8 单层厂房的平面形似
13.1.4单 层 厂 常 用 的 面 形 式
13.1.3 平 面
6.计3.1 钢与 结厂 构房 安生 装产 基工 础艺 知的 识关 系
15
13.1 单层厂房的平面设计
3.生产设备布置的影响
生产设备的大小和布置方式及设备的进出和安装要 求直接影响到厂房的平面布局、跨度大小和跨间数， 同时也影响到大门尺寸和柱距尺寸等。
13.1.3 平 面
6.计3.1 钢与 结厂 构房 安生 装产 基工 础艺 知的 识关 系
17
13.1 单层厂房的平面设计
1.柱网尺寸的确定
柱网
柱网的尺寸是由柱距和跨度组成须 符合国家规范BJ 6-86《厂房建筑 模数协调标准》的有关规定。
①跨度尺寸 a. 生产工艺 中生产设备的 大小及布置方 式 b. 车间内部 通道的宽度
②柱距尺寸 a.基本柱距是 6m b.砖柱距宜 小于4 m，可 为3.9 m,3.6 m,3.3 m c.扩大柱网
13.1.1工 厂 总 平 面 与 厂 房 平 面 设 计 的 关 系
9
13.1 单层厂房的平面设计
厂区人流、货流组织对平面设计的影响 地形的影响 Eye-Catching Visual 气象条件的影响
13.1.2总 平 面 对 平
9.面2.1 房设 间计 的的 面影 积响
10
13.1 单层厂房的平面设计

房屋建筑学第十七章 单层厂房设计

房屋建筑学第十七章 单层厂房设计
为了运送原材料、半成品、成品及安装、检修、操作和 改装设备，厂房内需设置起重运输设备。
1. 起重运输设备的类型 a) 吊车 ① 单轨悬挂吊车 ② 梁式吊车 包括悬挂式与支承式两种类型 ③ 桥式吊车 此外还有移动式悬臂吊车及固定式悬臂吊车。 b) 其他运输设备
单轨悬挂式吊车
梁式吊车
桥式吊车
17.2 单层厂房平面设计
17.3 单层厂房剖面设计
② 满足采光均匀度的要求 采光均匀度指工作面上采光系数最低值与平均值 之比。
③ 避免在工作区产生眩光 2. 采光方式
① 侧面采光 ② 顶部采光 ③ 混合采光
单层厂房天然采光方式
17.3 单层厂房剖面设计
3. 采光天窗的形式和布置 a) 采光天窗的形式 ① 矩形天窗 ② M形天窗 ③ 锯齿形天窗 ④ 横向下沉式天窗 ⑤ 平天窗 b) 采光天窗的布置
热车间通风示意
17.4 单层厂房定位轴线
定为轴线的划分是在柱网布置的基础上进行的。 通常把垂直于厂房长度方向的定位轴线称为横向定位轴线，
厂房横向定位轴线之间的距离是柱距。 平行于厂房长度的定位轴线称为纵向定位轴线，厂房纵向定
位轴线之间的距离是跨度。
17.3 单层厂房剖面设计
b) 通风天窗的类型 ① 矩形通风天窗 ② 下沉式通风天窗 1.井式通风天窗 2.纵向下沉 式通风天窗 3.横向下沉式通风天窗 ③ 开敞式厂房
2. 常用的三种生成工艺流程线形式 ① 直线式 ② 往复式 ③ 垂直式
3. 常用的三类平面形式 ① 矩形平面 ② 方形平面 ③ L形、II形和山形平面
17.2 单层厂房平面设计
其他基本要求：在平面设计中，为满足生产工艺的要求， 除要考虑生产工段外，还要布置好厂房的有害工段、 辅助工段和厂房通道。

房屋建筑学课件第15章 单层工业厂房设计

房屋建筑学课件第15章 单层工业厂房设计

15.2.2 纵向定位轴线
3. 纵横跨相交处柱与定位轴线的关系
纵横跨相交处，为适应厂房各自的变形，需设变形缝。
600 t
15.2.2 纵向定位轴线
1）当高跨Q≤200kN时
端柱中心线自横向定位线内移600mm，纵向定位线 与边柱外缘重合。封墙底部低于低跨屋面，ai=t + ae。
C
ae t
600 ai
0
0
6
H
20
10
工作面
0
L＝ 2H
高侧窗 35o
低侧窗
（Cfar=1/20Cnear）
15.3.4 天然采光
2）上部采光
当侧墙不能开窗时， 为满足室内的天然采光 要求，在屋顶上设置天 窗进行采光。
3）混合采光
当厂房宽度较大（L＞ 4H），侧窗采光不能满足 厂房的采光要求时，多采 用侧窗与天窗共同采光， 即为混合采光。
2）厂房内部交通及运输情况； 3）厂房在总平面图上的位置及和周边厂房的关 系； 4）厂房所处的地形特点及地区气象条件； 5）厂房选用的结构类型与经济技术条件。
15.1.3 生产工艺流程与平面形式
1．直线式
特点：厂房内部各工段间联系紧密，但运输线路和工程 管线较长。
与之相适应的平面形式是矩形平面。
15.1.3 生产工艺流程与平面形式
C C
ae t 600 ai a e t
600 ai
600 ac' t
t
15.2.2 纵向定位轴线
2）当高跨Q≥300kN时
端柱中心线自横向定位线内移600mm，封墙底部低 于低跨屋面时，插入距ai= t + ae + ac。
C
ae t ac

房屋建筑学单层厂房设计

房屋建筑学单层厂房设计

•13.1.3 •平 •面
•6•.计3. 1•与钢 ••结厂 ••构房 ••安生 ••装产 ••基工 ••础艺 ••知的 ••识关 •系
PPT文档演模板
房屋建筑学单层厂房设计
•13.1 单层厂房的平面设计
PPT文档演模板
•图13-6 生产工艺平面布置图
•13.1.3 •平 •面
•6•.计3. 1•与钢 ••结厂 ••构房 ••安生 ••装产 ••基工 ••础艺 ••知的 ••识关 •系
PPT文档演模板
房屋建筑学单层厂房设计
•13.1.5 柱
•网 •的 •选 •择
•13.1 单层厂房的平面设计
•①生产卫生用室 ②生活卫生用室 •③行政办公室 ④生产辅助用室
•①毗连式生活间 •是紧靠厂房外墙 (山墙或纵墙)布置 的生活间
•②独立式生活间 是距厂房一定距离、 分开布置的生活间
PPT文档演模板
•网 •的 •选 •择
•13.1 单层厂房的平面设计
•2.扩大柱网
• 扩大柱网就是扩大厂房的跨度和间距。为了使厂房具有相 应的灵活性和通用性，宜采用扩大柱网。常用的扩大柱网（跨度 ×柱距）为12 m×12 m、15 m×12 m、18 m×12 m、24 m×12 m、 18 m×18 m、24 m×24 m等。 • 扩大柱网的优点是：①提高厂房面积的利用率，如图1312所示；②有利于大型设备的布置和产品的运输；③适应生产工 艺变更及生产设备更新的要求；④减少构件数量，但增加了构件 重量；⑤减少柱基础土石方工程量，有利于加快厂房施工速度。
•图13-7 装配车间平面组合示意图 房屋建筑学单层厂房设计
•13.1.3 •平 •面 •计 •与 •厂 •房 •生 •产 •工 •艺 •的 •关 •系
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水平划分使厂房外形 简洁、舒展、大方
上一张 下一张 主 页 退 出
3、混合划分（图16-5）
A、水平划分示意 B、应用实例
上一张 下一张 主 页 退 出
（二）窗墙比例关系
1、窗面大于墙面，以虚为主 以虚为主的立面，显得明朗、轻巧；宜用于采 光等级较高的车间。
2、墙面大于窗面，以实为主 以实为主的立面，显得朴素、结实；宜用于采 光等级较低的车间
•
3、越是没有本领的就越加自命不凡。 20.9.22 18:33:2 318:33 Sep-202 2-Sep-2 0
•
4、越是无能的人，越喜欢挑剔别人的 错儿。 18:33:2 318:33: 2318:3 3Tuesday, September 22, 2020
•
5、知人者智，自知者明。胜人者有力 ，自胜 者强。 20.9.22 20.9.22 18:33:2 318:33: 23Sept ember 22, 2020
3、窗面与墙面接近，虚实平衡 虚实平衡的立面，显得安静、平稳；多用于采 光要求一般的车间。
上一张 下一张 主 页 退 出
第二节 室内设计
一、厂房承重结构材料、形式和布置对室 内设计的影响
（1）跨间式 （2）方形柱网式 （3）大厅式
上一张 下一张 主 页 退 出
二、生产设备布置对室内设计 的影响
设备布置的 下一张 主 页 退 出
二、厂房的立面设计
（一）墙面划分 墙面划分手法：
垂直划分 水平划分 混合划分
上一张 下一张 主 页 退 出
1、垂直划分（图16-3）
A、垂直划分示意 B、应用实例
垂直划分使厂房显得 庄重、雄伟、挺拔
上一张 下一张 主 页 退 出
2、水平划分（图16-4）
A、水平划分示意 B、应用实例
•
9、一个人即使已登上顶峰，也仍要自 强不息 。下午 6时33 分23秒 下午6时 33分18 :33:232 0.9.22
• 10、你要做多大的事情，就该承受多大的压力。9/22/2
020 6:33:23 PM18:33:232020/9/22
• 11、自己要先看得起自己，别人才会看得起你。9/22/2
应使其形成有规律厅成组的排列； （2）用颜色按区段分组，用用颜色区分主
要设备和辅助设备； 将通道在车间内均匀布置。
上一张 下一张 主 页 退 出
三、管道组织
管道布置原则： （1）内部管道不应给人以孤立无组织的感觉，
应使它们成为内部整体构图中的有机 组成部分；
（2）各种用途的管道，应分别涂以色彩，组合 在一起，敷设在厂房内部的指定地点； A、暗藏式 B、敞露式
谢 谢 大 家 020 6:33 PM9/22/2020 6:33 PM20.9.2220.9.22
• 12、这一秒不放弃，下一秒就会有希望。22-Sep-2022 S eptember 202020.9.22
• 13、无论才能知识多么卓著，如果缺乏热情，则无异 纸上画饼充饥，无补于事。Tuesday, September 22, 2020
22-Sep-2020.9.22
• 14、我只是自己不放过自己而已，现在我不会再逼自 己眷恋了。20.9.2218:33:2322 September 202018:33
•
6、意志坚强的人能把世界放在手中像 泥块一 样任意 揉捏。 2020年 9月22 日星期 二下午6 时33分 23秒18 :33:232 0.9.22
•
7、最具挑战性的挑战莫过于提升自我 。。20 20年9 月下午6 时33分 20.9.22 18:33S eptember 22, 2020
•
8、业余生活要有意义，不要越轨。20 20年9 月22日 星期二6 时33分 23秒18 :33:232 2 September 2020
（一）彩色的作用 1、提高车间内部建筑艺术效果，可创造明
快、舒适的劳动环境，使人们得到美的 感受，提高劳动热情； 2、改善视力条件，降低视觉疲劳，提高生 产操作的准确性，提高产品质量；减少 生产事故，保证安全生产。
上一张 下一张 主 页 退 出
（二）室内色彩的分类
1、室内环境色 2、机械色 3、标志色 （1）管道标志色 （2）警戒标志色
第十六章 单层厂房立面及 室内设计
目的要求： 1、使学生了解厂房建筑立面设计的因素； 2、掌握厂房建筑立面设计的手法； 3、了解厂房建筑室内设计的要求。 教学内容：
上一张 下一张 主 页 退 出
第一节 立面设计
一、影响厂房立面处理的因素 1、使用功能的影响（图16-1） 2、结构材料的影响（图16-2） 3、环境和气候的影响
管道布置应有适应工艺流程变化的灵活性。
上一张 下一张 主 页 退 出
四、室内绿化和建筑小品
室内绿化的手法： （1）庭院式 （2）沿墙式 （3）架空式
上一张 下一张 主 页 退 出
五、生产用家具
上一张 下一张 主 页 退 出
六、宣传画及图表
六、宣传画及图表
上一张 下一张 主 页 退 出
七、室内彩色处理
上一张 下一张 主 页 退 出
•
1、有时候读书是一种巧妙地避开思考 的方法 。20.9. 2220.9. 22Tues day, September 22, 2020
•
2、阅读一切好书如同和过去最杰出的 人谈话 。18:3 3:2318: 33:2318 :339/2 2/2020 6:33:23 PM
