管道布置图（安装图、配管图）CAD制图方法管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。
◎设备布置图的作用与内容管道布置图又称配管图，是在设备布置图的基础上画出管道、阀门及控制点，表示出厂房内外管道之间的连接、走向和位置以及阀门、仪表控制点的安装位置。
主要表达管道及其附件在厂房建筑物内外的空间位置、尺寸和规格，以及与有关机器、设备的联接关系。
管道布置图是管道安装和施工的重要依据。
管道布置图一般包括以下内容：（1）一组试图：包括管道平面布置图和立面布置图。
表达建筑物的简单轮廓、设备及管道、管件、阀门、仪表控制点等的布置情况。
（2）标注：包括建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物和设备的主要尺寸和标高等。
（3）方位标：表示管道安装的方位基准。
（4）标题栏：注写图名、图号、比例及签字等。
管道布置图的绘图原则平面图的配置，一般应与设备布置图中的平面图一致，即按建筑标高平面分层绘制，各层管道布置平面图将该层楼板以下的设备，管道等全部画出，不受剖切位置的影响。
在平面图的基础上，选择恰当的剖切位置画出立面剖视图，以表达管道的立面布置情况和标高。
必要时还可选择局部立面剖视图对管道情况进一步补充表达。
◎管道布置图的图示特点管道布置图的图示方法1 、图幅和比例◆管道布置图的图幅应尽量采用A0。
◆比较简单的也可采用A1或A2。
◆同区的图应采用同一种图幅。
◆图幅不宜加长或加宽。
◆一般采用的比例为1﹕30，也可采用1﹕25或1﹕50 。
◆同区的或各分层的平面图，应采用同一比例。
2、视图的配置管道布置图包括一组平面图、立面图或剖面图①平面图是表达厂房某层上管道布置情况的的水平剖视图。
平面图可以绘制在一张图纸上，也可绘制在不同图纸上。
若图幅有限时，可将各层平面上的管道布置分区绘制。
对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。
工艺管道工程（识图）讲解第一节安装工程识图一、编制前的准备工作：(应具备的几个条件)1、完整的施工图：包括基本图和详图。
A、基本图包括图纸目录、施工图说明、设备材料表、流程图、平面图、轴侧图和立(剖)面图。
详图包括节点图、大样图和标准图(重复利用图)。
B、图纸目录：对数量众多的施工图纸，设计人员把它按一定的图名和顺序归纳编排成图纸目录以便查阅。
C、施工图说明：在图纸上无法表示出来，而非要施工人员知道的一些技术和质量方面的要求，一般用文字形式加以说明。
D、设备、材料表：该工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料的名称、规格、型号、数量的明细表。
以上三点是文字说明，但是施工图纸不可缺少的组成部分。
E、流程图：是对一个生产系统的工艺变化过程的表示。
通过它可以对设备、建筑物、仪表以及管道的规格、输送介质、主要控制阀门有一个确切的了解。
F、平面图：施工图中的基本图。
主要表示设备的平面分布、管线的走向、排列、标高等具体数据，使施工人员对该项工程有一个大该的了解。
G、立面图和剖面图：施工图中最常见的图样，表达设备的立面分布和该项垂直方向的排列和走向、以及管径、标高。
M、详图：节点图：清楚的表示某一部分管道的详细结构及尺寸，是对平面图及其他图不能反映清楚的某点图形的放大。
大样图：设备配管及管配件组合的详图，特点是双线图表示，对物体有真实感。
标准图：(重复利用图)具有通用性质的图样。
它不能用来作为单独进行施工的图纸，只作为某些施工图的一个组成部分。
一般由国家或有关部门出版标准图集。
2、现行的工程预算定额及单位估价表3、工程所在地现行的材料预算价格及材料调价的有关规定(系数调整或规定内的材料价格按实调整)。
根据工程类别和企业等级所给定的取费标准。
4、经有关部门审批的施工组织措施，包括大型设备的拉运、吊装及三通一平等。
正常施工图预算所包含不了的工作内容，根据施工组织措施进行编制。
二、通过识图应了解的几个问题：1、工程概况：比如一座转油站，有泵房、罐区、加热炉区，以及连接几个大区的平面管网，之配套的还有采暖系统、给排水系统。

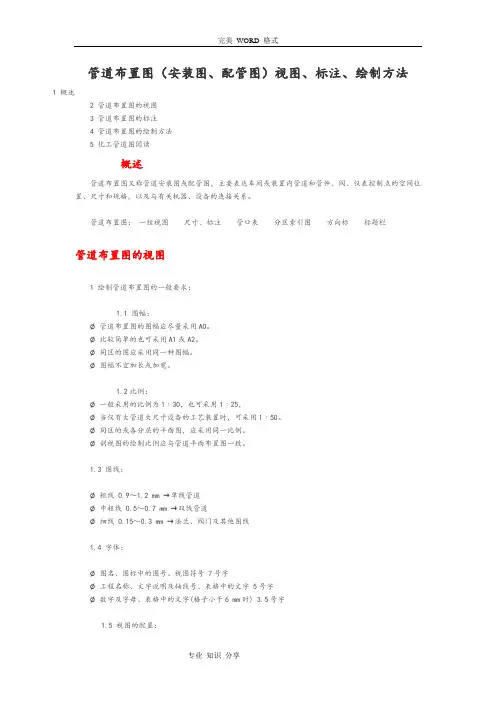

管道布置图（安装图、配管图）视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。
管道布置图：一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求：1.1 图幅：Ø管道布置图的图幅应尽量采用A0。
Ø比较简单的也可采用A1或A2。
Ø同区的图应采用同一种图幅。
Ø图幅不宜加长或加宽。
1.2比例：Ø一般采用的比例为1﹕30，也可采用1﹕25，Ø当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50。
Ø同区的或各分层的平面图，应采用同一比例。
Ø剖视图的绘制比例应与管道平面布置图一致。
1.3 图线：Ø粗线 0.9～1.2 mm →单线管道Ø中粗线 0.5～0.7 mm →双线管道Ø细线 0.15～0.3 mm →法兰、阀门及其他图线1.4 字体：Ø图名、图标中的图号、视图符号 7号字Ø工程名称、文字说明及轴线号、表格中的文字 5号字Ø数字及字母、表格中的文字(格子小于6 mm时) 3.5号字1.5 视图的配置：Ø对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。
Ø各层的平面图可以绘制在一张图纸上，也可分画在几张图纸上。
Ø若各层平面的绘图范围较大而图幅有限时，也可将各层平面上的管道布置情况分区绘制。
Ø如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并在各平面图的下方注明“EL100.000平面”或“EL×××.×××平面”。
安装工程中给排水识图室内给排水系统的组成：室内给水系统的给水方式：管道敷设方式：1、给水管道有两种敷设方式：明装和暗装；2、室内排水管道一般为明装，美观要求较高的场所可暗装。
管道的连接方式：1、螺纹连接（丝接）—主要适用于钢管、塑料管；2、焊接连接—主要适用于钢管；3、法兰连接—主要适用于钢管、铸铁管；4、胶水粘接—主要适用于塑料管；5、热熔连接—主要适用于PPR管、PE管；6、电熔连接—主要适用于PE管；7、承插连接—主要适用有铸铁管；8、卡箍连接—主要适用于钢管（一般用于消防系统）；9、压接连接—主要用于薄壁不锈钢管。
常用材料：常用材料：其他常用管材：PP-R管、PE管、不锈钢管。
阀门：过滤器、软管：卫生洁具：识图方法：图纸尺寸：保留装订线图纸：图纸比例：平面图选用比例，常用1:200、1:100、1:50；系统图常选用的比例1:100、1:50，但一般不按比例绘制。
给水排水工程图中的常用图例：标高-平面图标注方式：标高-轴测图标注方式：标高注意点：1、室内标高一般标注的是相对标高，即相对正负零的标高；2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位；3、标高按标注位置分为：顶标高、中心标高、底标高；4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。
管道管径标注：管径应以mm为单位。
水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。
当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。
管路编号：（1）当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。
