微机原理与接口技术实验总结篇一：微机原理与接口技术实验总结微机原理与接口技术实验总结11107108徐寒黎一、实验内容以及设计思路1、①试编写一程序，比较两个字符串STRinG1、STRinG2所含字符是否相同，若相同输出“maTcH”,若不相同输出“nomaTcH”。

设计思路：定义一个数据段，在数据段中定义两个字符串作为STRinG1、STRinG2以及几个用于输入提示的和输出所需内容的字符串，定义一个堆栈段用于存放，定义代码段。

关键步骤以及少量语句：第一步将STRinG1和STRinG2都实现用键盘输入，方法是moVdX,oFFSETSTRinG2moVaH,0aHinT21H并且显示在显示器上，显示方法将0aH改成09H，语句与上面类似。

然后进行比较第一个单元，moVaL,[STRinG1+1]cmPaL,[STRinG2+1]JnznomaTcH若字符串长度不等，则直接跳转，输出输出“nomaTcH”；若长度相等再逐个比较LEaSi,[STRinG1+2]LEadi,[STRinG2+2]moVcL,[STRinG1+1]moVcH,0cLdREPEcmPSBJcXzmaTcH，意思是全部相同就跳转maTcH，输出“maTcH”；不然进入下面的nomaTcH。

退出。

②试编写求级数1 +2 +3 …..前几项和刚大于10000的程序。

设计思路：原先编写的程序，设定和为10000，结果是14。

但要求高一点的话，可以自己设置，实现用键盘输入和的值。

一个难点是将输入的aScii码字符串，转换成与之相同的十进制数的数值。

关键的思路部分是：从1开始求级数，将和的值存在aX里，要加下一项级数前，比如这时已经加到4，PUSH一下aX，然后将5乘三遍，将乘积moV到BX里，再PoPaX，然后将BX的值加到aX 里，然后将aX与n比较，如果比n小就继续上述步骤，知道刚比n 大就输出数字。

③试编写一程序，完成字符串中各字符出现频度的统计，统计结果在屏幕上输出。

第一章概述一、计算机中地数制1、无符号数地表示方法：<1）十进制计数地表示法特点：以十为底,逢十进一；共有0-9十个数字符号.<2）二进制计数表示方法：特点：以2为底,逢2进位；只有0和1两个符号.<3）十六进制数地表示法：特点：以16为底,逢16进位；有0--9及A—F<表示10~15）共16个数字符号. 2、各种数制之间地转换<1）非十进制数到十进制数地转换按相应进位计数制地权表达式展开,再按十进制求和.<见书本1.2.3,1.2.4）<2）十进制数制转换为二进制数制●十进制→二进制地转换：整数部分：除2取余；小数部分：乘2取整.●十进制→十六进制地转换：整数部分：除16取余；小数部分：乘16取整.以小数点为起点求得整数和小数地各个位.<3）二进制与十六进制数之间地转换用4位二进制数表示1位十六进制数3、无符号数二进制地运算<见教材P5）4、二进制数地逻辑运算特点：按位运算,无进借位<1）与运算只有A、B变量皆为1时,与运算地结果就是1<2）或运算A、B变量中,只要有一个为1,或运算地结果就是1<3）非运算<4）异或运算A、B两个变量只要不同,异或运算地结果就是1二、计算机中地码制1、对于符号数,机器数常用地表示方法有原码、反码和补码三种.数X地原码记作[X]原,反码记作[X]反,补码记作[X]补.b5E2RGbCAP注意：对正数,三种表示法均相同.它们地差别在于对负数地表示.<1）原码定义：符号位：0表示正,1表示负；数值位：真值地绝对值.注意：数0地原码不唯一<2）反码定义：若X>0 ,则 [X]反=[X]原若X<0,则 [X]反= 对应原码地符号位不变,数值部分按位求反注意：数0地反码也不唯一<3）补码定义：若X>0,则[X]补= [X]反= [X]原若X<0,则[X]补= [X]反+1注意：机器字长为8时,数0地补码唯一,同为000000002、8位二进制地表示范围：原码：-127~+127反码：-127~+127补码：-128~+1273、特殊数10000000●该数在原码中定义为： -0●在反码中定义为： -127●在补码中定义为： -128●对无符号数：(10000000>２= 128三、信息地编码1、十进制数地二进制数编码用4位二进制数表示一位十进制数.有两种表示法：压缩BCD码和非压缩BCD 码.<1）压缩BCD码地每一位用4位二进制表示,0000~1001表示0~9,一个字节表示两位十进制数.<2）非压缩BCD码用一个字节表示一位十进制数,高4位总是0000,低4位地0000~1001表示0~9p1EanqFDPw字符地编码计算机采用7位二进制代码对字符进行编码<1）数字0~9地编码是0110000~0111001,它们地高3位均是011,后4位正好与其对应地二进制代码<BCD码）相符.DXDiTa9E3d<2）英文字母A~Z地ASCII码从1000001<41H）开始顺序递增,字母a~z地ASCII 码从1100001<61H）开始顺序递增,这样地排列对信息检索十分有利.RTCrpUDGiT第二章微机组成原理第一节、微机地结构1、计算机地经典结构——冯.诺依曼结构<1）计算机由运算器、控制器、输入设备和输出设备五大部分组成<运算器和控制器又称为CPU）<2）数据和程序以二进制代码形式不加区分地存放在存储器总,存放位置由地址指定,数制为二进制.<3）控制器是根据存放在存储器中地指令序列来操作地,并由一个程序计数器控制指令地执行.3、系统总线地分类<1）数据总线<Data Bus）,它决定了处理器地字长.<2）地址总线<Address Bus）,它决定系统所能直接访问地存储器空间地容量.<3）控制总线<Control Bus）第二节、8086微处理器1、8086是一种单片微处理芯片,其内部数据总线地宽度是16位,外部数据总线宽度也是16位,片内包含有控制计算机所有功能地各种电路.5PCzVD7HxA8086地址总线地宽度为20位,有1MB<220）寻址空间.1、8086CPU由总线接口部件BIU和执行部件EU组成.BIU和EU地操作是异步地,为8086取指令和执行指令地并行操作体统硬件支持.2、8086处理器地启动4、寄存器结构8086微处理器包含有13个16位地寄存器和9位标志位.4个通用寄存器<AX,BX,CX,DX）4个段寄存器<CS,DS,SS,ES）4个指针和变址寄存器<SP,BP,SI,DI）指令指针<IP）1）、通用寄存器<1）8086含4个16位数据寄存器,它们又可分为8个8位寄存器,即：●AX →AH,AL●BX→BH,BL●CX→CH,CL●DX→DH,DL常用来存放参与运算地操作数或运算结果<2）数据寄存器特有地习惯用法●AX：累加器.多用于存放中间运算结果.所有I/O指令必须都通过AX与接口传送信息；●BX：基址寄存器.在间接寻址中用于存放基地址；●CX：计数寄存器.用于在循环或串操作指令中存放循环次数或重复次数；●DX：数据寄存器.在32位乘除法运算时,存放高16位数；在间接寻址地I/O指令中存放I/O端口地址.jLBHrnAILg2）、指针和变址寄存器●SP：堆栈指针寄存器,其内容为栈顶地偏移地址；●BP：基址指针寄存器,常用于在访问内存时存放内存单元地偏移地址.●SI：源变址寄存器●DI：目标变址寄存器变址寄存器常用于指令地间接寻址或变址寻址.3）、段寄存器CS：代码段寄存器,代码段用于存放指令代码DS：数据段寄存器ES：附加段寄存器,数据段和附加段用来存放操作数SS：堆栈段寄存器,堆栈段用于存放返回地址,保存寄存器内容,传递参数4）、指令指针<IP）16位指令指针寄存器,其内容为下一条要执行地指令地偏移地址.5）、标志寄存器<1）状态标志：●进位标志位<CF）：运算结果地最高位有进位或有借位,则CF=1●辅助进位标志位<AF）：运算结果地低四位有进位或借位,则AF=1●溢出标志位<OF）：运算结果有溢出,则OF=1●零标志位<ZF）：反映指令地执行是否产生一个为零地结果●符号标志位<SF）：指出该指令地执行是否产生一个负地结果●奇偶标志位<PF）：表示指令运算结果地低8位“1”个数是否为偶数<2）控制标志位●中断允许标志位<IF）：表示CPU是否能够响应外部可屏蔽中断请求●跟踪标志<TF）：CPU单步执行5、8086地引脚及其功能<重点掌握以下引脚）●AD15~AD0：双向三态地地址总线,输入/输出信号●INTR：可屏蔽中断请求输入信号,高电平有效.可通过设置IF地值来控制.●NMI：非屏蔽中断输入信号.不能用软件进行屏蔽.●RESET：复位输入信号,高电平有效.复位地初始状态见P21●MN/MX：最小最大模式输入控制信号.第三章 8086指令系统第一节8086寻址方式一、数据寻址方式1、立即寻址操作数(为一常数>直接由指令给出(此操作数称为立即数>立即寻址只能用于源操作数例：MOV AX, 1C8FHMOV BYTE PTR[2A00H], 8FH错误例：× MOV 2A00H,AX 。

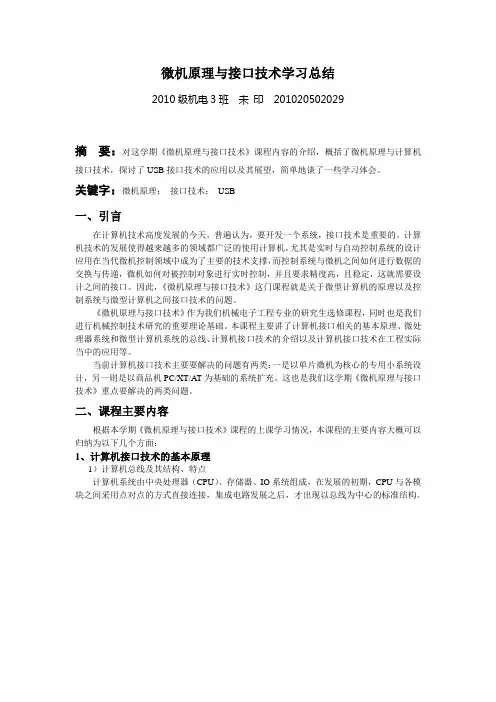

微机原理与接口技术学习总结2010级机电3班未印 201020502029摘要：对这学期《微机原理与接口技术》课程内容的介绍，概括了微机原理与计算机接口技术，探讨了USB接口技术的应用以及其展望，简单地谈了一些学习体会。

关键字：微机原理；接口技术；USB一、引言在计算机技术高度发展的今天，普遍认为，要开发一个系统，接口技术是重要的。

计算机技术的发展使得越来越多的领域都广泛的使用计算机，尤其是实时与自动控制系统的设计应用在当代微机控制领域中成为了主要的技术支撑，而控制系统与微机之间如何进行数据的交换与传递，微机如何对被控制对象进行实时控制，并且要求精度高，且稳定，这就需要设计之间的接口。

因此，《微机原理与接口技术》这门课程就是关于微型计算机的原理以及控制系统与微型计算机之间接口技术的问题。

《微机原理与接口技术》作为我们机械电子工程专业的研究生选修课程，同时也是我们进行机械控制技术研究的重要理论基础。

本课程主要讲了计算机接口相关的基本原理、微处理器系统和微型计算机系统的总线、计算机接口技术的介绍以及计算机接口技术在工程实际当中的应用等。

当前计算机接口技术主要要解决的问题有两类：一是以单片微机为核心的专用小系统设计，另一则是以商品机PC/XT/AT为基础的系统扩充。

这也是我们这学期《微机原理与接口技术》重点要解决的两类问题。

二、课程主要内容根据本学期《微机原理与接口技术》课程的上课学习情况，本课程的主要内容大概可以归纳为以下几个方面：1、计算机接口技术的基本原理1）计算机总线及其结构、特点计算机系统由中央处理器（CPU）、存储器、IO系统组成，在发展的初期，CPU与各模块之间采用点对点的方式直接连接，集成电路发展之后，才出现以总线为中心的标准结构。

图1 计算机总线结构原理图从而，计算机总线的特点主要有：A、总线结构简化了软硬件设计：所有的设备都以插件的形式挂接在总线上，设备在系统中只与总线直接打交道，因此硬件的设计与调试变得简单化；软件也变得规范化，并且同一类的总线设备相关软件的编写都有类似的模板可以遵循；B、总线简化了系统结构：整个系统的连线减少了，整体逻辑变得简明，而且总线结构的出现，使得系统的制造与安装都变得简化；C、便于系统扩展与更新：设备的扩展只是在总线负载能力许可的范围内增加系统的外设，而更新只是替换挂接在总线上的某一个设备，这些操作已经最大化地降低了对操作人员的技术与知识要求。

微机原理与接口技术实验报告
本次实验是关于微机原理与接口技术的实验报告，通过本次实验，我们将深入
了解微机原理与接口技术的相关知识，并通过实际操作来加深对这些知识的理解和掌握。

实验一，微机原理。

在本次实验中，我们首先学习了微机的基本原理，包括微机的组成结构、工作
原理和基本功能。

通过实际操作，我们了解了微机的主要组成部分，如中央处理器（CPU）、内存、输入输出设备等，并学习了它们之间的工作原理和相互配合关系。

同时，我们还学习了微机的基本指令系统和数据传输方式，加深了对微机工作原理的理解。

实验二，接口技术。

在接口技术的实验中，我们学习了微机与外部设备之间的接口技术，包括并行
接口、串行接口和通用接口等。

我们通过实际操作，了解了这些接口技术的工作原理和应用场景，学会了如何通过接口技术实现微机与外部设备的数据交换和通信。

实验三，实验综合。

在本次实验的最后，我们进行了一个综合实验，通过实际操作来综合运用微机
原理和接口技术的知识，实现一个具体的功能。

通过这个实验，我们加深了对微机原理与接口技术的理解，掌握了如何将理论知识应用到实际操作中。

总结。

通过本次实验，我们深入学习了微机原理与接口技术的相关知识，并通过实际
操作加深了对这些知识的理解和掌握。

微机原理与接口技术作为计算机科学与技术的基础知识，对我们今后的学习和工作都具有重要意义。

希望通过这次实验，能够对大家的学习和工作有所帮助，并为今后的学习打下坚实的基础。

以上就是本次实验的实验报告，希望对大家有所帮助。

感谢大家的阅读！。

微机原理与接口技术学习总结微机原理与接口技术学习总结随着信息技术的飞速发展，微机原理与接口技术在现代社会中扮演着重要角色。

作为计算机科学与技术专业的一门必修课程，对于我们今后的学习和工作都具有重要意义。

在这门课程中，我们学习了微机的基本构成、原理和接口技术，下面我将对我在学习这门课程中的体会和收获进行总结。

首先，微机原理部分是这门课程的基础。

通过学习微机的基本构成和原理，我对计算机硬件有了更深入的了解。

我了解到微机主要由中央处理器（CPU）、内存、输入输出设备和存储设备等组成。

CPU是整个计算机的核心，它负责执行所有的计算和控制任务。

内存是存储数据和程序的地方，它可以被CPU直接访问。

而输入输出设备则是与计算机进行信息交互的工具，如键盘、鼠标、显示器等。

学习了微机的基本构成和原理后，我对计算机的工作原理和性能有了更深入的认识，这对于我们今后的学习和研究都具有重要意义。

其次，学习了微机的接口技术，我对计算机的应用领域有了更深入的了解。

接口技术是将计算机与外部设备连接和通信的重要环节，它决定了计算机的功能和性能。

在课程中，我们学习了串口、并口、USB接口等常见的计算机接口。

串口是一种常用的计算机与外部设备进行数据传输的接口，它可以通过一条线来实现数据的收发。

并口则可以同时传输多个位的数据，它主要用于打印机和扫描仪等外部设备与计算机进行数据的传输。

而USB接口则是一种通用的计算机外部设备接口，它可以连接各种外部设备，并提供高速的数据传输速度。

通过学习这些接口技术，我对计算机与外部设备之间的连接和通信有了更深入的了解，这对于我们今后的工作和生活都具有重要意义。

此外，在学习微机原理与接口技术的过程中，我还学到了一些实际的应用技巧。

首先，我学会了如何进行计算机系统的组装与调试。

通过实际操作，我对计算机主板、CPU、内存等硬件的安装和调试有了更深入的了解。

其次，我学会了如何编写简单的微机系统程序。

在课程中，我们使用汇编语言编写了一些简单的微机系统程序，通过亲自编写程序，我对计算机的底层工作原理和数据处理过程有了更深入的了解。

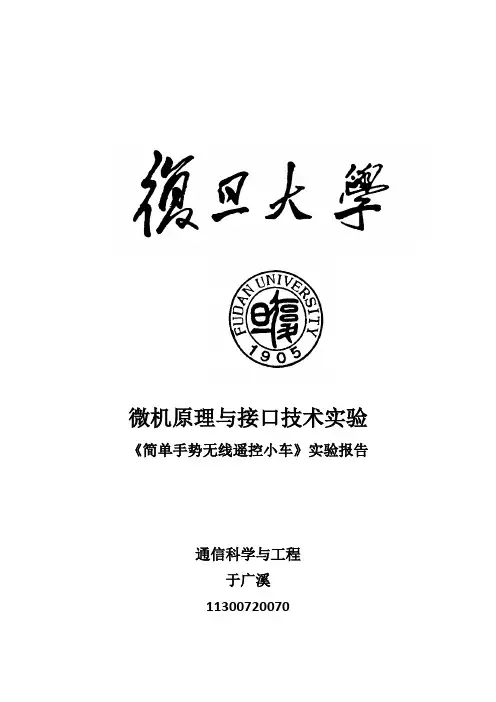

微机原理与接口技术实验《简单手势无线遥控小车》实验报告通信科学与工程于广溪113007200701.总体概况与说明1.1 选题概况与说明1.2遥控部分概况与说明1.3机动部分概况与说明2.机械部分分析实现3.硬件系统设计实现3.1电源设计实现3.1.1标准电源来源与稳压3.1.1.1电源的电压和电流要求3.1.1.2电源的纹波要求3.1.1.3 防止电源判定空载关机的方法3.1.2电源升压3.1.3电源降压3.2单片机最小系统版设计实现3.3红外光电开关部分设计实现3.4减速直流电机驱动设计实现3.5 STC单片机USB-串口下载调试实现3.6无线模块分析实现3.7系统总电路图4.软件系统设计实现4.1遥控部分软件系统设计实现4.1.1ST188时序检测方法4.1.2 nRF24L01+驱动程序说明4.1.3 遥控部分所有代码文件4.1.3.1 主文件yaokong.c:4.1.3.2 nRF24L01+驱动程序nRF24L01.c4.1.3.3延时文件delay.c4.1.3.4 52单片机寄存器头文件reg52.h4.1.3.5 所有头文件的头文件allhead.h4.1.3.6 变量声明重定义vartypeabbreviation.h4.1.3.7 电机控制命令定义motorcommand.h4.1.3.8 延时头文件delay.h4.1.3.9 nRF24L01+驱动程序头文件nRF24L01.h 4.2机动部分软件系统设计实现4.2.1直流减速电机的驱动方式说明4.2.2机动部分所有代码文件5.总结1.总体概况说明1.1选题概况与说明：本次微机原理与接口技术实验（综合）实验，我选择的题目是一个可以通过手势动作无线控制的小车。

希望实现的是在遥控端通过产生简单的5种手势动作来控制小车的运动状态和方向。

简单来说就是通过手的向前滑动，向后滑动，向左滑动，向右滑动以及在特定区域滑动实现小车的前后左右以及停止5种动作。

《微机原理及接口技术》复习总结综合版——简答题第一篇：《微机原理及接口技术》复习总结综合版——简答题综合版—简答题欢迎使用KNKJ2012DXZY系统《微机原理及接口技术》学科复习综合版—简答题1、微型计算机由那些基本功能部件组成？微处理器、主存储器、系统总线、辅助存储器、输入/输出（I/O）接口和输入/输出设备2、什么是（计算机）总线？在计算机中，连接CPU与各个功能部件之间的一组公共线路，称为总线3、微型计算机系统的基本组成？微型计算机，系统软件，应用软件，输入输出设备4、简述冯.诺依曼型计算机基本组成。

冯.诺依曼型计算机是由运算器，控制器，存储器，输入设备和输出设备组成的。

其中，运算器是对信息进行加工和运算的部件；控制器是整个计算机的控制中心，所以数值计算和信息的输入，输出都有是在控制器的统一指挥下进行的；存储器是用来存放数据和程序的部件，它由许多存储单元组成，每一个存储单元可以存放一个字节；输入设备是把人们编写好的程序和数据送入到计算机内部；输出设备是把运算结果告知用户。

5、什么是机器数？什么是机器数的真值？数在机器内的表示形式为机器数。

而机器数对应的数值称为机器数的真值。

6、8086与8088这两个微处理器在结构上有何相同点，有何主要区别？相同点：（1）内部均由EU、BIU两大部分组成，结构基本相同。

（2）用户编程使用的寄存器等功能部件均为16位。

（3）内部数据通路为16位。

区别 :（1）对外数据总线8086：16位，8088：8位。

（2）指令队列8086：6级，8088：4级。

7、8086CPU内部由哪两部分组成？各完成什么工作？在8086内部由BIU和EU两大部分组成，BIU主要负责和总线打交道，用于CPU与存储器和I/O接口之间进行数据交换；EU主要是将从指令队列中取得的指令加以执行。

8、简述8086内部分为EU和BIU两大功能的意义。

这两部分分开可以在执行指令的同时，从存储器中将将要执行的指令取到指令队列，使两部分并行工作，提高CPU的速度。

微机原理与接口技术实验报告实验一，微机原理实验。

1. 实验目的。

本实验旨在通过对微机原理的实验，加深学生对微机原理相关知识的理解，提高学生的动手能力和实验技能。

2. 实验内容。

本实验主要包括微机原理的基本知识、微处理器的结构和功能、微机系统的总线结构、存储器与I/O接口。

3. 实验步骤。

（1）了解微机原理的基本知识，包括微处理器的分类、功能和工作原理。

（2）学习微机系统的总线结构，掌握总线的分类、功能和工作原理。

（3）了解存储器与I/O接口的基本概念和工作原理。

（4）进行实际操作，通过实验板进行微机原理实验，加深对微机原理知识的理解。

4. 实验结果。

通过本次实验，我深刻理解了微机原理的基本知识，掌握了微处理器的结构和功能，了解了微机系统的总线结构，以及存储器与I/O接口的工作原理。

通过实际操作，我对微机原理有了更深入的认识，提高了自己的动手能力和实验技能。

实验二，接口技术实验。

1. 实验目的。

本实验旨在通过对接口技术的实验，加深学生对接口技术相关知识的理解，提高学生的动手能力和实验技能。

2. 实验内容。

本实验主要包括接口技术的基本知识、接口电路的设计与调试、接口技术在实际应用中的作用。

3. 实验步骤。

（1）了解接口技术的基本知识，包括接口的分类、功能和设计原则。

（2）学习接口电路的设计与调试，掌握接口电路设计的基本方法和调试技巧。

（3）了解接口技术在实际应用中的作用，包括各种接口的应用场景和实际案例。

（4）进行实际操作，通过实验板进行接口技术实验，加深对接口技术知识的理解。

4. 实验结果。

通过本次实验，我深刻理解了接口技术的基本知识，掌握了接口电路的设计与调试方法，了解了接口技术在实际应用中的作用。

通过实际操作，我对接口技术有了更深入的认识，提高了自己的动手能力和实验技能。

总结。

通过微机原理与接口技术的实验，我对微机原理和接口技术有了更深入的理解，提高了自己的动手能力和实验技能。

希望通过今后的学习和实践，能够更加深入地掌握微机原理与接口技术的知识，为将来的工作和研究打下坚实的基础。

实验一：输入输出实验实验环境PC机＋Win 2010＋emu8086 实验日期2016.6.3 一．实验内容1.熟悉emu8086仿真系统，清楚调试环境，能熟练的查看8086仿真系统的寄存器、内存、堆栈等相关内容。

2.设计并单步调试实现一位十进制数的加法运算。

例如：屏幕显示效果为3+2=5,其中，加数和被加数为键盘输入，其他为屏幕自动输出。

3.在实现了一位十进制数加法运算的基础上，尝试实现两位十进制加法运算、一位十进制数的四则运算以及十进制多位数运算等扩展要求。

二．理论分析或算法分析1、Emu8086的使用（1）打开桌面上的云端软件，选择微机原理分类，点击Emu8086的图标，，选择【新建】。

（2）选择COM模板，点击【确定】，软件出现源代码编辑器的界面在源代码编辑器的空白区域，编写如下一段小程序：代码编写结束，点击菜单【文件】【另存为……】，将源代码换名保存。

本例将源代码保存为.asm。

：（3）如果源程序无错误，则编译通过单击【单步运行】可以单步调试，程序将每执行一条指令便产生一次中断（建议使用）。

单击【后退一步】可以返回到上一条指令（这个功能也是一般调试器没有的）。

单击【运行】，程序将从第一句直接运行到最后一句。

2、设计并单步调试实现一位十进制数的加法运算。

（1）选择新建一个.COM类型的文件。

（2）在编辑界面中，键入代码。

（3）点击工具栏的【模拟】按钮，进入调试窗口，单步调试并观察寄存器的变化情况。

3、进一步完善上述程序，实现一位十进制数的加法运算。

4、在实现了一位十进制数加法运算的基础上，选择完成如下题目：两位十进制加法运算、一位十进制数的四则运算、十进制多位数运算等。

三．实现方法（含实现思路、程序流程图、实验电路图和源程序列表等）一位加法：org 100hmov ah, 1int 21hmov bl, al mov ah, 2 mov dl, '+' int 21hmov ah, 1int 21hand bl, 0fh and ax, 0fh add al, bl aaaor ax, 3030h mov bx, ax mov ah, 2 mov dl, '=' int 21h cmp bh, 30hje j1mov ah, 2 mov dl, bhint 21hj1:mov ah, 2 mov dl, blint 21hret 多位加法：org 100hmov ah, 1int 21hmov bh, al int 21hmov bl, al mov ah, 2mov dl, '+'int 21hmov ah, 1int 21hmov ch, al int 21hmov cl, aland bx, 0f0fh and cx, 0f0fh mov ax, cxadd ax, bxaaaor ax, 3030h mov bx, ax mov ah, 2mov dl, '='int 21h cmp bh, 30hje j1mov ah, 2mov dl, bhint 21hj1:mov ah, 2mov dl, blint 21hret一位减、乘、除：mov ah, 1int 21hand al, 0fhmov bl, al mov ah, 1int 21hmov dl, alint 21hand al, 0fhxor ah, ahcmp dl, '+'jne jp1add al, blaaajmp short jp4jp1:cmp dl, '-'jne jp2xchg al, blsub al, blaasjmp short jp4jp2:cmp dl, '*'jne jp3mul blaamjmp short jp4jp3:xchg al, bldiv blaam jp4:mov bx, axmov ah, 2mov dl, '='int 21hor bx, 3030h cmp bh, '1'jc j1mov dl, bhint 21hj1:mov dl, blint 21h四．实验结果分析（含执行结果验证、输出显示信息、图形、调试过程中所遇的问题及处理方法等）一位数加法：多位数加法：一位数减、乘、除法五．结论通过这次实验，我对EMU8086实验模拟环境有相应的了解，熟悉了基本的EMU8086的使用方法，同时也对mov这个指令有了深入的理解，并且知道了各个存储器里面的值得存储过程，为以后的的学习打下了坚实的基础。

微机原理与接口期末总结一、引言微机原理与接口是计算机专业的一门重要课程，主要涉及计算机的组成原理、指令系统和计算机系统的接口等内容。

本学期我在这门课上学到了很多知识，对于计算机体系结构有了更深入的理解，并通过实验课程掌握了一些实际操作技能。

在此总结本学期的学习内容，回顾所学知识，总结经验和教训，以期更好地应用于以后的学习和工作中。

二、计算机体系结构基础计算机体系结构是计算机硬件和软件之间的接口，对计算机的性能和功能有着关键影响。

在课程中，我们学习了计算机体系结构的基本原理，包括指令集、中央处理器、存储器、输入输出等方面的内容。

1. 指令集：指令集是计算机操作的基本指令的集合，它定义了计算机的指令格式、操作码、寻址方式等。

我们学习了常见的指令集体系结构，如CISC和RISC，并了解了它们的特点和优缺点。

2. 中央处理器：中央处理器是计算机的主要处理部件，主要由运算器、控制器和寄存器组成。

我们学习了中央处理器的工作原理和组成结构，包括指令周期、流水线和乱序执行等概念。

3. 存储器：存储器是计算机的重要组成部分，主要用于存储程序和数据。

我们学习了存储器的层次结构，包括高速缓存、主存和辅助存储器等。

4. 输入输出：输入输出是计算机与外部设备进行交互的方式。

我们学习了常见的输入输出设备接口，并了解了数据传输的原理和方法。

通过学习上述内容，我对计算机体系结构有了更深入的理解，并能够分析和设计简单的计算机系统。

三、微机接口与总线微机接口与总线是计算机系统的重要组成部分，对计算机的可扩展性和灵活性有很大影响。

在课程中，我们学习了微机接口与总线的部分知识，包括外围设备的接口、I/O设备的工作原理和通信协议。

1. 外围设备接口：我们学习了常见的外围设备接口，如串行和并行接口、USB接口、网络接口等。

了解了各种接口的特点和适用情况，并学会了接口的连接和配置。

2. I/O设备工作原理：我们学习了I/O设备的工作原理和通信方式，如中断驱动、DMA传输等。

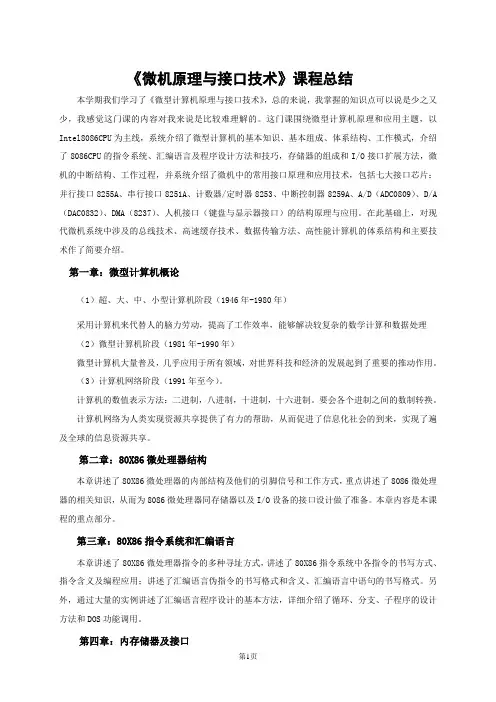

《微机原理与接口技术》课程总结本学期我们学习了《微型计算机原理与接口技术》，总的来说，我掌握的知识点可以说是少之又少，我感觉这门课的内容对我来说是比较难理解的。

这门课围绕微型计算机原理和应用主题，以Intel8086CPU为主线，系统介绍了微型计算机的基本知识、基本组成、体系结构、工作模式，介绍了8086CPU的指令系统、汇编语言及程序设计方法和技巧，存储器的组成和I/O接口扩展方法，微机的中断结构、工作过程，并系统介绍了微机中的常用接口原理和应用技术，包括七大接口芯片：并行接口8255A、串行接口8251A、计数器/定时器8253、中断控制器8259A、A/D（ADC0809）、D/A （DAC0832）、DMA（8237）、人机接口（键盘与显示器接口）的结构原理与应用。

在此基础上，对现代微机系统中涉及的总线技术、高速缓存技术、数据传输方法、高性能计算机的体系结构和主要技术作了简要介绍。

第一章：微型计算机概论（1）超、大、中、小型计算机阶段（1946年-1980年）采用计算机来代替人的脑力劳动，提高了工作效率，能够解决较复杂的数学计算和数据处理（2）微型计算机阶段（1981年-1990年）微型计算机大量普及，几乎应用于所有领域，对世界科技和经济的发展起到了重要的推动作用。

（3）计算机网络阶段（1991年至今）。

计算机的数值表示方法：二进制，八进制，十进制，十六进制。

要会各个进制之间的数制转换。

计算机网络为人类实现资源共享提供了有力的帮助，从而促进了信息化社会的到来，实现了遍及全球的信息资源共享。

第二章：80X86微处理器结构本章讲述了80X86微处理器的内部结构及他们的引脚信号和工作方式，重点讲述了8086微处理器的相关知识，从而为8086微处理器同存储器以及I/O设备的接口设计做了准备。

本章内容是本课程的重点部分。

第三章：80X86指令系统和汇编语言本章讲述了80X86微处理器指令的多种寻址方式，讲述了80X86指令系统中各指令的书写方式、指令含义及编程应用；讲述了汇编语言伪指令的书写格式和含义、汇编语言中语句的书写格式。

微机原理实验总结（共5篇）第一篇：微机原理实验总结微机原理实验总结不知不觉，微机原理与接口技术实验课程已经结束了。

回想起来受益匪浅，主要是加深了对计算机的一些硬件情况和运行原理的理解和汇编语言的编写汇编语言，对于学习机电工程的自动控制和计算机都是很重要的，因为它是和机器语言最接近的了，如果用它来编程序的话，会比用其它高级语言要快得多。

本学期我们在老师的带领下，进行了微机原理实验六到十这五组实验。

它们分别是：实验六8255 PA口控制PB口实验目的掌握单片机系统中扩展外围芯片的方法，了解8255 芯片的结构及编程方法。

实验内容用 8255 PA 口作开关量输入口，PB 口作输出口。

实验步骤1、用8 芯线将8 255 PA口接至开关Kl～K8，PB口接至发光二极管L1～L8；2、运行程序 HW06.ASM，拨动开关K1～K8，观察L1～L8发光二极管是否对应点亮。

实验七8255控制交通灯实验目的进一步了解8 255 芯片的结构及编程方法,学习模拟交通控制的实现方法。

实验内容用8255 做输出口,控制六个发光二极管燃灭,模拟交通灯管理。

实验步骤1、用双头线将8 255 PA0～PA2 口接至发光二极管L3～L1，PA3～PA5口接至发光二极管L7～L5；2、执行程序HW07.ASM，初始态为四个路口的红灯全亮,之后，东西路口的绿灯亮，南北路口的红灯亮，东西路口方向通车，延时一段时间后东西路口的绿灯熄灭，黄灯开始闪烁，闪烁若干次后，东西路口红灯亮，而同时南北路口的绿灯亮，南北路口方向开始通车，延时一段时间后，南北路口的绿灯熄灭，黄灯开始闪烁，闪烁若干次后，再切换到东西路口方向，之后重复以上过程。

实验八简单I /O口扩展实验目的学习单片机系统中扩展简单I/O 口的方法；学习数据输入输出程序的编制方法。

实验内容利用74LS244 作为输入口，读取开关状态，并将此状态，通过74LS273再驱动发光二极管显示出来。

微机原理与接口技术课程总结篇一：《微机原理与接口技术》课程总结《微机原理与接口技术》课程总结班级：12电子专升本学号：1205061044姓名：陶翠玲主要内容：《微机原理与接口技术》是我们这学期开的比较难学的一门课，课程紧密结合通信工程专业的特点，围绕微型计算机原理和应用主题，以intel8086cPU为主线，系统介绍了微型计算机的基本知识、基本组成、体系结构、工作模式，介绍了8086cPU的指令系统、汇编语言及程序设计方法和技巧，存储器的组成和i/o接口扩展方法，微机的中断结构、工作过程，并系统介绍了微机中的常用接口原理和应用技术，包括七大接口芯片：并行接口8255a、串行接口8251a、计数器/定时器8253、中断控制器8259a、a/d（adc0809）、d/a（dac0832）、dma（8237）、人机接口（键盘与显示器接口）的结构原理与应用。

在此基础上，对现代微机系统中涉及的总线技术、高速缓存技术、数据传输方法、高性能计算机的体系结构和主要技术作了简要介绍。

具体介绍：第一章：主要了叙述微型计算机的发展构成和数的表示方法（1）超、大、中、小型计算机阶段（1946年-1980年）采用计算机来代替人的脑力劳动，提高了工作效率，能够解决较复杂的数学计算和数据处理（2）微型计算机阶段（1981年-1990年）微型计算机大量普及，几乎应用于所有领域，对世界科技和经济的发展起到了重要的推动作用。

（3）计算机网络阶段（1991年至今）。

计算机的数值表示方法：二进制，八进制，十进制，十六进制。

要会各个进制之间的数制转换。

计算机网络为人类实现资源共享提供了有力的帮助，从而促进了信息化社会的到来，实现了遍及全球的信息资源共享。

第二章：介绍了8086微型机算计系统的组成原理和体系结构（1）BiU与EU的动作协调原则：总线接口部件（BiU）和执行部件（EU）按以下流水线技术原则协调工作，共同完成所要求的信息处理任务：①每当8086的指令队列中有两个空字节，或8088的指令队列中有一个空字节时，BiU就会自动把指令取到指令队列中。

微机原理及接口技术实验报告一、实验目的本实验旨在通过掌握微机原理和接口技术的实验操作，实践相关理论知识，加深对微机原理和接口技术的理解。

二、实验设备和材料1.计算机主机2.操作系统3.接口卡4.编程软件三、实验原理微机原理是指通过学习微机的结构、功能和工作原理，从硬件层面掌握微机的基本知识。

接口技术是指连接不同设备之间的通信和数据交换技术，通过学习接口技术可以实现设备的互联和数据的传输。

四、实验步骤1.将接口卡插入计算机主机的扩展槽中。

2.启动计算机，并加载操作系统。

3.打开编程软件，编写实验程序。

4.将编写好的程序烧录到接口卡中。

5.连接外部设备和接口卡，并确认连接正确无误。

6.运行程序，并观察外部设备和接口卡之间的数据交互情况。

7.分析实验结果，并记录实验数据。

8.关闭程序和计算机。

五、实验结果及分析通过实验我们成功连接了外部设备和接口卡，并实现了数据的传输和交互。

在程序运行过程中，我们观察到外部设备正常工作，并且与接口卡之间的通信稳定可靠。

根据实验数据分析，我们可以得出接口卡的性能良好，并且能够满足实际应用需求。

六、实验心得通过这次实验，我对微机原理和接口技术有了更深入的理解。

实践操作让我加深了对硬件设备和软件编程的认识，掌握了实现设备互联和数据传输的基本方法。

在实验过程中，我遇到了一些问题，如接口卡的插入和连接问题，但通过查阅资料和请教老师同学，最终成功解决了这些问题。

我发现实验不仅帮助我巩固了理论知识，也提高了我的实践能力和解决问题的能力。

总结起来，微机原理和接口技术是计算机相关专业的基础课程之一，通过实验的方式学习可以更好地将理论知识与实际应用相结合。

我相信通过不断的实践和学习，我会在微机原理和接口技术方面有进一步的提高和发展。

微机原理与接口技术知识点总结一、微机原理1.微机系统的组成：微处理器，存储器，输入输出设备和系统总线。

2.微处理器：CPU（中央处理单元），是微机中控制和数据处理的核心部件。

3.存储器：用于存储程序和数据的器件，分为只读存储器（ROM），随机存取存储器（RAM）。

4.输入设备：键盘，鼠标等，用于接收操作者的命令。

5.输出设备：显示器，打印机等，用于展示和输出处理结果。

二、接口技术1.接口技术是连接微机与外部设备的技术，其作用是实现微机与外部设备之间的信息交换和控制。

2.接口技术主要包括接口电路、接口程序和相关接口协议等方面的内容。

三、常用总线1.数据总线：用于在微处理器与其它器件之间传输数据，其宽度决定了微处理器一次能处理的最大数据位数。

2.地址总线：用于传输微处理器发出的地址信息，其宽度决定了微处理器能够寻址的最大地址范围。

3.控制总线：用于传达微处理器和其他部件之间的控制信号，如读写、中断等。

四、中断技术及其应用1.中断技术是微处理器处理紧急事件的一种技术，通过改变程序执行顺序，使微处理器处理外部设备产生的异常情况。

2.中断种类：硬件中断，软件中断。

3.中断处理过程：中断请求，中断响应，中断处理程序执行，中断返回。

五、微处理器指令系统1.微处理器的指令系统是指微处理器可以执行的指令集，包括数据传输指令、算术逻辑指令、程序控制指令等。

2.指令执行过程：取指令、分析指令、执行指令。

3.指令周期：取指周期、分析周期、执行周期。

六、存储器及其访问方式1.存储器：用于存储程序和数据的器件，分为只读存储器（ROM），随机存取存储器（RAM）。

2.存储器访问方式：按地址访问，按内容访问。

3.存储器的分类：主存储器，辅助存储器，外存储器。

4.存储器扩展技术：使存储器的地址空间与数据空间保持一致，实现存储器的扩展。

七、输入输出设备及其接口技术1.输入设备：键盘，鼠标等，用于接收操作者的命令。

2.输出设备：显示器，打印机等，用于展示和输出处理结果。

微机原理与接口技术实验报告实验目的，通过本次实验，掌握微机原理与接口技术的基本知识，了解并掌握微机接口技术的应用方法。

实验仪器与设备，微机实验箱、接口卡、示波器、电源等。

实验原理，微机接口技术是指微机与外部设备进行数据交换的技术。

它是微机与外部设备之间的桥梁，通过接口技术可以实现微机与外部设备之间的数据传输和通信。

实验内容与步骤：1. 实验一，串行通信接口实验。

a. 将串行通信接口卡插入微机实验箱的接口槽中；b. 连接示波器和外部设备，并进行数据传输测试；c. 观察并记录数据传输的波形和数据传输情况。

2. 实验二，并行通信接口实验。

a. 将并行通信接口卡插入微机实验箱的接口槽中；b. 连接外部设备，并进行数据传输测试；c. 观察并记录数据传输的情况。

3. 实验三，AD转换接口实验。

a. 将AD转换接口卡插入微机实验箱的接口槽中；b. 连接外部模拟信号源，并进行模拟信号转换测试；c. 观察并记录模拟信号转换的波形和数据传输情况。

实验结果与分析：1. 串行通信接口实验结果分析：通过实验发现，在串行通信接口实验中，数据传输的波形稳定，数据传输速度较快，适用于对数据传输速度要求较高的应用场景。

2. 并行通信接口实验结果分析：在并行通信接口实验中，数据传输稳定，但数据传输速度相对较慢，适用于对数据传输速度要求不高的应用场景。

3. AD转换接口实验结果分析：经过实验发现，AD转换接口可以将模拟信号转换为数字信号，并且转换精度较高，适用于对信号转换精度要求较高的应用场景。

实验总结与展望：通过本次实验，我们深入了解了微机原理与接口技术的基本知识，掌握了串行通信接口、并行通信接口和AD转换接口的应用方法。

同时，也发现不同接口技术在数据传输速度、稳定性和精度方面各有优劣，需要根据实际应用场景进行选择。

未来，我们将继续深入学习和探索微机接口技术的应用，为实际工程项目提供更好的技术支持。

结语：通过本次实验，我们对微机原理与接口技术有了更深入的了解，实验结果也验证了接口技术在数据传输和信号转换方面的重要作用。

第一章微型计算机基础1、几个关键字：时钟频率、字长、寻址范围、地址总线、数据总线2、冯诺依曼结构中微型计算机的四大组成部分：CPU、内存、I/O接口、系统总线3、微处理器（CPU）包含：运算器（ALU）：算数逻辑运算控制器（CU）：指令译码，根据指令要求发挥出相应控制信息寄存器（Registers）：存放数据4、存储单元是存放信息(程序和数据)的最小单位，用地址标识。

单位：位、字节、字5、三总线：地址总线（AB）：输出将要访问的内存单元或I/O端口的地址数据总线（DB）：数据线的多少决定了一次能够传送数据的位数控制总线（CB）：协调系统中各部件的操作，决定系统总线的特点6、“裸机”指未装备任何软件的计算机所有物理装备的集合=硬件系统=裸机：CPU、I/O接口电路和半导体存储器（ROM和RAM）7、字长是指计算机内部一次可以处理的二进制数码的位数8、时钟周期<总线周期<指令周期9、任意进位制数→十进制数：按位权展开十进制数→任意进位制数：辗转相除第二章8086/8088微处理器1、8086 CPU有两个独立逻辑部件组成（内部功能结构）：总线接口部件（BIU）：与内存或I/O端口传送指令或数据、产生20位的物理地址指令执行部件（EU）：负责执行指令2、BIU负责取指令，EU负责执行指令，重叠执行大大减少了等待指令所需的时间，提高了CPU的利用率和整个系统的执行速度3、段寄存器：代码CS、数据DS、堆栈SS、附加ES通用寄存器：数据寄存器：AX、BX、CX、DX变址寄存器：源DI、目的SI指针寄存器：基址BP、栈SP标志寄存器：FLAGS指令指针寄存器：IP4、8086 CPU通过CS寄存器和IP寄存器能准确找到指令代码5、8086/8088段寄存器的功能是用于存放段起始地址及计算物理地址6、指针寄存器和变址寄存器：只能按16位存取。

7、可以用于寄存器间接寻址、基址变址等寻址方式的寄存器有BX、BP、SI、DI。
