一、交底目的为确保钢筋套筒连接施工过程中的安全，提高施工质量，预防安全事故的发生，特进行本次安全技术交底。
二、交底内容1. 施工人员要求（1）施工人员必须持有有效的钢筋操作证，并经过专业培训，具备相应的操作技能。
（2）施工人员应熟悉钢筋套筒连接技术要求，了解施工流程及注意事项。
2. 施工现场安全措施（1）施工现场应设置明显的警示标志，禁止无关人员进入施工区域。
（2）施工人员必须佩戴安全帽、手套、防尘口罩等个人防护用品。
（3）施工现场应设置临时隔离设施，确保施工区域与周边环境的安全隔离。
3. 施工工艺及注意事项（1）钢筋套筒连接施工前，应检查套筒尺寸、形状是否符合要求，确保套筒内腔为凹凸表面。
（2）灌浆料应选用专用高强水泥基灌浆料，确保灌浆料凝固后钢筋锚固在套筒内。
（3）预制构件在工厂完成套筒与钢筋的连接后，应将套筒预埋在混凝土构件内。
（4）在建筑施工现场，通过注浆管将灌浆料注入套筒，完成预制构件钢筋的连接。
（5）灌浆腔密封时，应确保密封良好，防止灌浆料泄漏。
（6）灌浆料加水拌合时，应严格按照比例进行，避免灌浆料过稠或过稀。
4. 施工安全操作规程（1）钢筋断料、配料、弯料等工作应在地面进行，不准在高空操作。
（2）搬运钢筋时，注意附近有无障碍物、架空电线和其他临时电气设备，防止钢筋在回转时碰撞电线或发生触电事故。
（3）现场绑扎悬空大梁钢筋时，不得站在模板上操作，必须要在脚手架上操作。
（4）绑扎独立柱头钢筋时，不准站在钢筋上绑扎，也不准将木料、管子、钢模板穿在钢箍内作为立人板。
（5）起吊钢筋骨架时，下方禁止站人，必须待骨架降到距模板1m以下才准靠近，就位支撑好方可摘钩。
（6）起吊钢筋时，规格必须统一，不准长短参差不一，细长钢筋不准一点吊。
（7）切割机使用前，须检查机械运转是否正常，有否二级漏电保护；切割机后方不准堆放易燃物品。
（8）钢筋头子应及时清理，成品堆放要整齐，工作台要稳，钢筋工作棚照明灯必须加网罩。

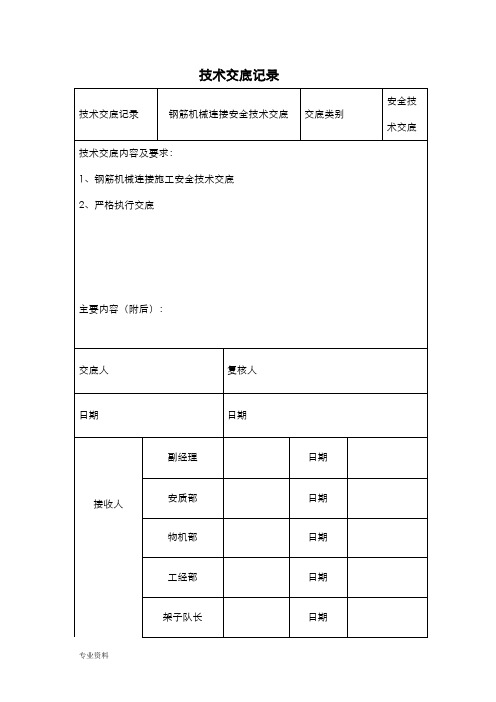

技术交底记录钢筋机械连接安全技术交底记录一、施工机具钢筋直螺纹滚丝机、切割机、环通规、环止规、游标卡尺、通端塞规、止端塞规、管钳扳手、力矩扳手。
二、施工准备1、参加滚压直螺纹接头施工的人员必须进行技术培训，经考核合格后方可持证上岗操作。
2、钢筋应先调直再加工，切口端面要与钢筋轴线垂直，端头弯曲、马蹄形严重的要切去，但不得用气割下料。
三、直螺纹套筒质量要求1、材质要求：采用性能不低于45#优质碳素结构钢制造，其机械性能、化学成份应符合GB699标准规定。
2、结构尺寸：表13、质量要求：（1）连接套表面无裂纹，螺牙饱满，无其他缺陷。
（2）光面塞规：通端量规能通过小径，且止端量规不能通过。
（3）螺纹塞规：通规能顺利旋入套筒并达到旋合长度，止规从套筒端部旋入量不应超过3个螺距。
表2 钢筋丝头加工参数四、施工工艺1、工艺流程：确定滚丝机位置→钢筋调直、切割机下料→丝头加工→丝头质量检查（套丝帽保护）→用机械扳手进行套筒与丝头连接→接头连接后质量检查→钢筋直螺纹接头送检2、钢筋丝头加工：（1）按钢筋规格所需的调整试棒并调整好滚丝头内孔最小尺寸。
（2）按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋直径尺寸。
（3）调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。
（4）钢筋丝头长度的确定，确定原则：以钢筋连接套筒长度的一半为钢筋丝扣长度，由于钢筋的开始端和结束端存在不完整丝扣，初步确定钢筋丝扣的有效长度见表2。
允许偏差为0～2P（P为螺距），施工中按0～1P控制。
表3 套筒连接参数力矩值即可。
表4 钢筋丝头检测4、连接钢筋注意事项：（1）钢筋丝头经检验合格后应保持干净无损伤。
（2）所连钢筋规格必须与连接套规格一致。
（3）连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间往两端连接。
（4）连接钢筋时，一定要先将待连接钢筋丝头拧入同规格的连接套之后，再用力矩扳手拧紧钢筋接头;连接成型后用红油漆作出标记，以防遗漏。
钢筋机械连接技术交底关键信息项：1、连接方式：＿___________________________2、钢筋规格：＿___________________________3、连接部位：＿___________________________4、施工标准：＿___________________________5、质量要求：＿___________________________6、验收程序：＿___________________________7、安全注意事项：＿___________________________11 连接方式的选择111 明确本次工程所采用的钢筋机械连接方式，如直螺纹连接、锥螺纹连接等。
112 阐述每种连接方式的特点和适用范围。
12 钢筋规格要求121 详细列出允许进行机械连接的钢筋规格。
122 强调不同规格钢筋在连接过程中的特殊要求。
13 连接部位的确定131 指明钢筋机械连接可应用的具体部位，如框架柱、梁等。
132 规定连接部位应避开的区域，如受力较大区域等。
14 施工标准141 操作人员必须经过专业培训，具备相应的技能证书。
142 施工前应检查机械设备的性能，确保其正常运行。
143 钢筋端部应进行预处理，如切割平整、去除毛刺等。
144 连接套筒的质量应符合相关标准，有合格证明文件。
145 安装连接套筒时，应保证钢筋与套筒的轴线一致。
146 拧紧扭矩应符合规定值，使用扭矩扳手进行操作，并做好记录。
15 质量要求151 连接接头的外观质量应良好，不得有裂纹、丝扣不全等缺陷。
152 接头的抗拉强度应满足设计要求，进行抽样检测。
153 同一连接区段内的接头百分率应符合规范规定。
154 对不合格接头的处理方法和程序进行明确。
16 验收程序161 施工班组进行自检，填写自检记录。
162 质量管理人员进行专检，重点检查接头质量和施工记录。
163 监理单位进行验收，验收合格后方可进行下一道工序。

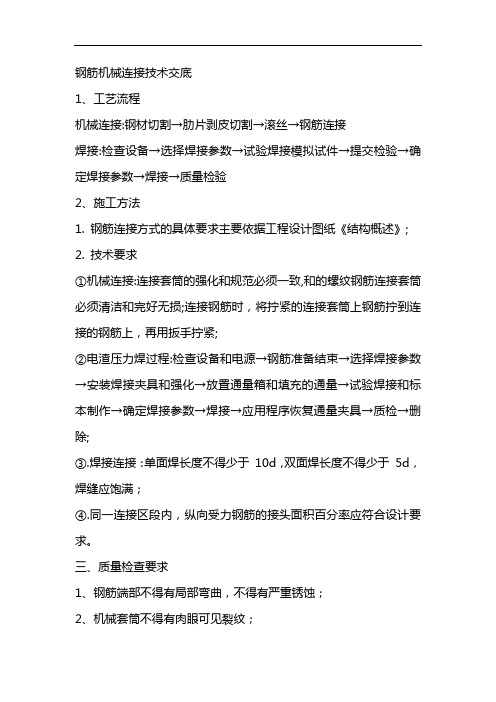

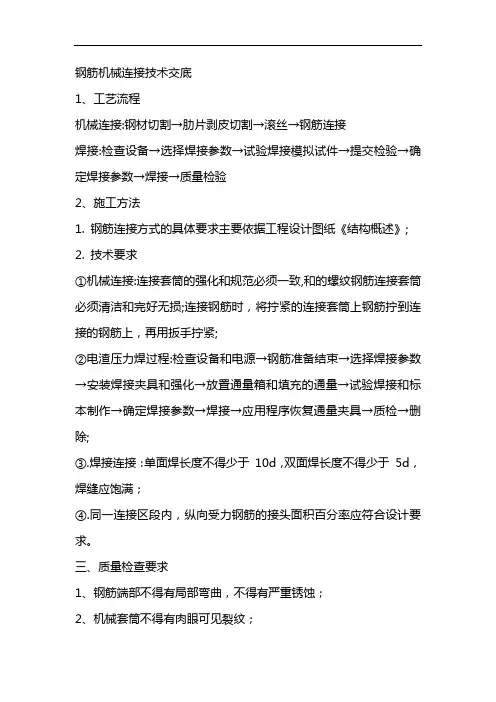

钢筋机械连接技术交底
1、工艺流程
机械连接:钢材切割→肋片剥皮切割→滚丝→钢筋连接
焊接:检查设备→选择焊接参数→试验焊接模拟试件→提交检验→确定焊接参数→焊接→质量检验
2、施工方法
1. 钢筋连接方式的具体要求主要依据工程设计图纸《结构概述》;
2. 技术要求
①机械连接:连接套筒的强化和规范必须一致,和的螺纹钢筋连接套筒必须清洁和完好无损;连接钢筋时，将拧紧的连接套筒上钢筋拧到连接的钢筋上，再用扳手拧紧;
②电渣压力焊过程:检查设备和电源→钢筋准备结束→选择焊接参数→安装焊接夹具和强化→放置通量箱和填充的通量→试验焊接和标本制作→确定焊接参数→焊接→应用程序恢复通量夹具→质检→删除;
③.焊接连接：单面焊长度不得少于10d，双面焊长度不得少于5d，焊缝应饱满；
④.同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求。
三、质量检查要求
1、钢筋端部不得有局部弯曲，不得有严重锈蚀；
2、机械套筒不得有肉眼可见裂纹；
3、电渣压力焊接头外观检查：
①.四周焊包凸出钢筋表面的高度不得小于4mm；
②.钢筋与电极接触处，应无烧伤缺陷；
③.接头处的弯折角不得大于3°，接头处的轴线偏移不得大于钢筋直径的0.1 倍，且不得大于2mm；
4、电弧焊接头外观检查：
①.焊缝表面应平整，不得有凹陷或焊瘤；
②.焊接接头区域不得有肉眼可见的裂纹；
③.咬边深度、气孔、夹渣等缺陷及接头尺寸应符合规范的允许偏差。
技术交底书表格编号1310项目名称xx客专xx标第 1 页共 3 页交底编号14522工程名称钢筋机械连接施工设计文件图号施工部位狮子石隧道二衬钢筋交底日期2021年6月10日技术交底内容：一、施工准备1）准备钢筋机械连接作业平台和定位架等设备。
2）钢筋端头的锈皮、泥沙、油污等杂物应清理赶紧，钢筋端头应平直，并设置定位标志和检查标志。
定位标志距钢筋端头的距离为套筒长度的一半，检查标志应设置在定位标志外侧，距定位标志15mm处。
3）对挤压设备必须进行检查，并进行试压，设备选型及参数应符合产品设计文件的要求，并应安照有关规定进行安全检验。
4）钢筋与套筒应进行试套，不同直径的套筒不得串用。
二、施工工艺图1 套筒挤压连接施工工艺流程图1）将钢筋插入套筒中，其插入深度应安照钢筋定位标志确定，当钢筋纵肋过高影响插入时，允许进行打磨，但钢筋横肋严禁打磨。
2）在插好钢筋的接头处用压钳进行挤压（需要时压钳用升降器悬挂）。
挤压时，使压模对准钢套筒表面的压痕标志，并使压模压接方向与钢套筒轴线垂直。
接好进回油油管、启动高压油泵并调节好初始油压。
3）操作超高压泵站，达到预定压力并使压痕压至规定深度后，即可卸压退模，压接过程中应始终注意接头两端钢筋轴线的一致。
4）钢筋挤压连接可先在地面上完成一端的压接，再在工作面上完成另一端压接。
三、套筒挤压操作应符合下列规定：1）按标记检查钢筋插入套筒内的深度，钢筋端头离套筒长度中点不应超过10mm。
2）挤压操作时采用的挤压力、压模宽度、压痕直径、挤压后套筒长度的波动范围和挤压道数，均应符合经型式检验确定的技术参数要求3）压模、套筒与钢筋应相互配套使用，压模上应有相对应的连接钢筋规格标记。
4）挤压时挤压机与钢筋轴线应保持垂直。
5）挤压宜从套筒中央开始，并依次向两端挤压。
6）宜先挤压一端套筒，插入待接钢筋后再挤压另一端套筒。
采用必要措施确保钢筋与套筒的同轴、顺直。
图2.挤压连接顺序示意图四、成品保护1.地面半接头连接的钢筋半成品要用垫木垫好，分规格码放整齐。
钢筋连接技术交底(套筒)表C1-3技术交底记录工程名称交底部位中国国际标准件产业城第6-10排商业楼外墙保温交底楼号日期17#、18#、19#、20#2019年5月2日钢筋套筒连接施工一、施工准备1、机械准备：切割机、弯曲机、直螺纹套丝机均安装到位。
2、人员准备：所有参加接头施工的操作工人、技术管理和质量管理人员必须参加技术规程培训。
3、操作工人经培训合格后上岗，切割、套丝、搬运人员分工明确。
4、场地准备：提供足够的钢筋原材堆放场地及现场钢筋加工的操作空间。
5、技术准备1）各级施工人员均要熟悉图纸、熟悉施工现场及项目各项管理制度，确保做到对施工部位、施工内容及要求、施工现场状况及项目各项管理制度完全掌握清楚。
2）各级施工人员施工前均要接受施工技术交底、安全教育及安全交底。
3）直螺纹滚压加工机器需检查合格，连接套筒也要提前送检合格后，方可举行施工。
6、材料准备滚压直螺纹接头用连接套筒的规格与尺寸应符合表1-1的规定。
表1-1尺度型套筒的几何尺寸规格螺纹直径套筒外径套筒长度16M16.5×18M19×2.20M21×2.22M23×2.25M26×28M29×32M33×36M37×3.40M41×3.二、操纵工艺1、本工程基础、主体钢筋型号有16、18、20、22、25、28采用套管连接。
2、工艺流程：钢筋放样→按尺寸举行钢筋切割→钢筋调直→钢筋剥肋滚丝→套筒安装并拧紧→检查验收。
（1）钢筋调直钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头有弯曲、马蹄现象的应切去，不得用气割下料。
2）钢筋剥肋滚丝1）按钢筋规格所需的调整试棒调整好滚丝头内孔最小尺寸。
2）按钢筋规格调换定位盘，并调整好剥肋直径尺寸。
3）调整剥肋档块及滚轧行程开关位置，包管剥肋及滚轧螺纹的长度。
4）装卡钢筋，开动设备举行剥肋及滚压加工。
5）加工丝头时，应采用水溶性切削液，严禁用机油做切削液或不加切削液加工丝头。
1.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件 58工程名称 交底日期 2023.08.19 施工单位分项工程名称钢筋工程交底提纲施工准备、施工工艺、施工控制要点、安全环保规定交底内容：钢筋直螺纹套筒连接技术交底见图4-1~图4-4。
图4-1 标准型接头安装 图4-2 正反丝扣型接头安装六、成品保护1、 钢筋丝扣加工完毕，堆放时必须在丝扣上套上塑料保护帽，防止丝扣破坏。
钢筋机械连接(技术交底)一、背景介绍在建筑工程中，钢筋是非常重要的一种材料。
在施工过程中，钢筋之间需要通过连接来保持结构的稳定性和完整性。
而传统的钢筋连接方式容易产生接头不紧密的问题，从而影响结构的安全性能。
钢筋机械连接技术的出现，解决了这一难题。
二、钢筋机械连接原理钢筋机械连接，顾名思义，即通过机械的方式连接钢筋。
其原理是通过螺纹来固定连接件和钢筋。
在钢筋的两端分别安装连接件，与之配合的是同螺纹的连接套，连接套是包含有粗螺纹和细螺纹的加工件，粗螺纹与连接件配套，细螺纹与钢筋配套。
在钢筋对接的位置，将两根钢筋分别插入连接套的两端并旋紧，即可使钢筋之间形成一定的张力。
由于连接件和连接套之间的粗螺纹结合，使钢筋之间的张拉力得以尽量利用，从而达到更为紧密的连接效果。
三、钢筋机械连接优点1. 可靠性强钢筋机械连接采用机械连接的方式，连接件和连接套之间配合精确、夹紧力度大，因此钢筋机械连接的可靠性非常强，可以更好地保证建筑结构的稳定性和安全性。
2. 施工方便钢筋机械连接采用机械连接的方式，无需像传统的焊接方式一样进行热处理，有利于施工的快速进行。
而且，钢筋机械连接的连接件和连接套之间并没有固定的规定连接方向，施工过程中操作更为方便。
3. 适用范围广钢筋机械连接可以适用于各种规格的钢筋，且接头不受长度限制，可根据需要进行加长或缩短，适用性非常广泛。
四、钢筋机械连接技术应用钢筋机械连接技术已经广泛应用于建筑工程领域。
例如，在高层建筑的结构设计中，钢筋机械连接可提高连接点承载能力，提高建筑物抗震能力，从而达到更好的抗震效果。
不仅如此，钢筋机械连接也被应用于隧道、桥梁、水利工程等领域。
在这些领域中，钢筋机械连接具有施工方便、操作简单、可靠性强等优点，因此得到广泛的应用。
五、钢筋机械连接技术是钢筋连接领域的重要创新，具有很高的应用价值。
在建筑工程领域，钢筋机械连接技术能够保证建筑结构的安全性，提高抗震能力，有利于工程的长期稳定使用。
中铁二十局集团有限公司沪昆铁路客运专线TJ2
技术交底
然后再将另一端的钢筋拧到位 ，其操作见图2 ( a )所示；活连接型接头连接：先对两端
钢筋向连接套方向加力，使连接套与两端钢筋丝头挂上钩 ，然后用力矩扳手旋转连接 套，并拧紧到位，其操作见图2( b )所示。
在水平钢筋连接时，一定要将钢筋托平对正 后，再用力矩扳手拧紧
图2 :标准型和异径型接头连接
扳手拧紧，使两钢筋端面顶紧
(5) 质量检查
外观质量检查：在钢筋连接生产中，操作人员应对所有接头进行自检 ，然后由质量 检查员随机抽取同规格的接头数的 10%进行外观质量检查。
应满足钢筋与连接套的规格
致，外露丝扣不得超过 1个完整扣。
并填写检查记录。
如发现外露丝扣超过 1个完整 扣，应重拧或查找原因及时消除 。
应用力矩扳手抽检接头的拧紧程度 。
若有不合格品
应全数进行检查。
接收人签字：
复核:
④被连接的两钢筋断面应处于连接套的中间位置
，偏差不大于一个螺距，并用力矩
⑤每连接完1个接头必须立即用油漆作上标记
，防止漏拧。
