电工基础同步测试卷（二）一、填空题（每空1分，共25分）1.两个点电荷的电量都是2C,在真空中相距1m ，则它们之间的作用力是 。
2.有两个电阻，把它们串联起来的总电阻为10Ω，把它们并联起来的总电阻为2.1Ω，这两个电阻的阻值分别为___ __和____ __。
3.电源电动势E =4.5 V ，内阻r =0.5Ω,负载电阻R =4Ω，则电路中的电流I ＝ ，路端电压U ＝ 。
4.有一包括电源和外电路电阻的简单闭合电路，当外电阻加倍时，通过的电流减为原来的2/3，则外电阻与电源内电阻之比为 。
5.有A 、B 二个电阻器，A 的额定功率大，B 的额定功率小，但它们的额定电压相同，若将它们并联时，则 的发热量大。
6.某直流电源在外部短路时，消耗在内阻上的功率是400W ，则此电流能供给外电路的最大功率是 。
7. 有二个相同的电容器并联之后的等效电容与它们串联之后的等效电容之比是 。
8.串联电容器的总电容比每个电容器的电容 ，每个电容器两端的电压和自身容量成 。
9.长度为L 的直导线，通过电流为I ，放在磁感应强度为B 的匀强磁场中，为使其受到的磁场力为F =IBL 的条件是 。
10.由通过线圈本身的电流 引起的电磁感应，叫做自感。
11.交流电路i=10sin （100πt+π/3）A ，则其有效值为 ，频率为 ，初相位为 。
12.在RLC 串联正弦交流电路中，当频率为f 时发生谐振，当电源频率变为2f 时电路为 性负载。
13.如图1所示为交流电路的相量图，其中（a ）图为 电路；(b)图为 电路。
（a ） （b ）图114.同一个三相对称负载接成同一电网中时，作三角形连接时的线电流是作星形连接时的 ，作三角形连接时的有功功率是作星形连接时的 。
15.在对称三相交流电路中，若i u =102sin(100πt －2π)A ，则i W = 。
16.三相负载接到三相电源中，若各相负载的额定电压等于电源线电压的1/3时，负载作 连接。

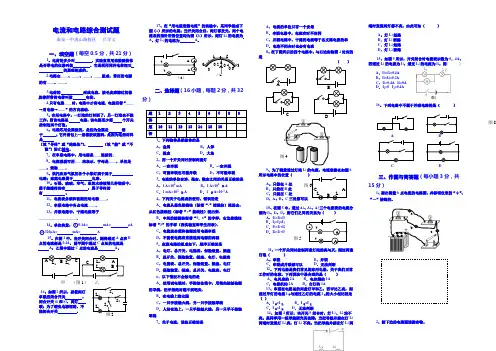

甲 （图1） 乙 L 1 L 2 A B C L 1 L 2 A B C a bcA AA A L L（a ）1 23 A 0 0.2 0.40.6 （b 电流和电路综合测试题泰安一中虎山路校区 吕学文一、填空题（每空0.5分，共21分）1。
电荷的多少叫 ，实验室常用来检验物体是否带电的仪器叫做 ，它是利用同种电荷相互 的原理制成的。
2.电路由____、____、____、____组成，常用的电源的有____、____．3.电荷的 形成电流，被毛皮摩擦过的橡胶棒所带的电荷叫做 电荷。
4.只有电路____时，电路中才有电流．电流沿着“____→用电器→____”的方向流动．5。
在某电路中，一灯泡的灯丝断了，另一灯泡也不能工作，则该电路是 电路，该电路至少需 个开关控制这两个灯泡。
6。
电线芯用金属做的，是因为金属是 善于 ；它外面包上一层橡胶或塑料，是因为这些材料是（填“导体”或“绝缘体”）， （填“能”或“不能”）防止触电。
7．在串联电路中，用电器是____连接的． 8．电流强弱可用____来表示，字母是____，单位是____，简称____．9。
烘托欢乐气氛的各个小彩灯属于属于 电路；家庭电路属于 电路。
10。
石墨、玻璃、空气、盐的水溶液等几种物质中，属于绝缘体的有 ；属于导体的有 。
11．电流表必须和被测的用电器____． 12．串联电路中各点电流____． 13．并联电路中，干路电流等于____________________．14。
单位换算：○10.1A= mA= μA ○2320μA= mA= A 15。
在图1中，当开关闭合时，测得通过A 点和B 点的电流都是0.4A ，则甲图中通过C 点处的电流是 A ；乙图中通过C 点的电流是 A 。
16。
如图2所示，要使两灯串联应闭合开关 ，闭合开关S 1和S 3，两灯联；为了避免电源短路，不能闭合开关 。
17、在“用电流表测电流”的实验中，某同学接成下图（a ）所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b ）所示，则灯L 2的电流为 A ，灯L 1的电流为 A 。

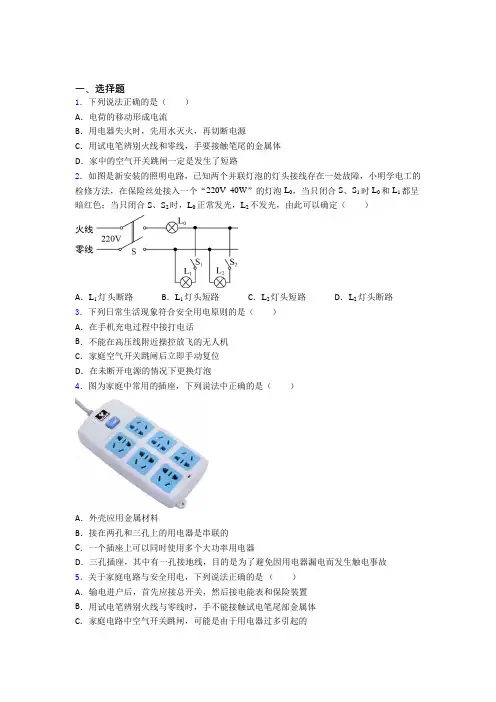

第十五章电能与电功率测试题（二）班级：姓名：一、选择题（每题3分，共21分）题号 1 2 3 4 5 6 7答案1、把两个小灯泡并联后接到电源上，闭合开关后，发现灯L1比灯L2亮，下列分析正确的是A．通过灯L1的电流大B．通过灯L2的电流大C．灯L1两端的电压大D．灯L2两端的电压大2、把两个分别标有“10V 10W”和“9V 5．4W”的灯泡串联后接到电源上，要使两灯都不被损坏，则电源的最大电压应为A．10V B．15V C．19V D．25V3、为体现低碳经济的理念，上海世博会充分利用太阳能发电技术，其主题馆屋面太阳能板的面积达3×104m2，年发电量3×106 kW·h．若这些电能由火力发电站提供(煤的热值为3×107J／kg，煤完全燃烧释放的内能转化为电能的效率是30%)，则仅此一项每年可节约煤炭的质量为×104kg B．1.2×105kg C．3.6×105kg ×106kg4、下列电路图中电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R。
在不改变电路连接的情况下，能测出小灯泡额定功率的5、把标有“36V 15W”的甲灯和标有“36V 5W ”的乙灯串联后接在电压是36V的电路中，则A. 因为甲灯额定功率较大，所以甲灯较亮B. 因为通过它们的电流相等，所以一样亮C. 因为甲灯的电阻较小，所以甲灯较亮D. 因为乙灯实际功率较大，所以乙灯较亮6、标有"2V1W”字样的小灯泡和标有“20 Ω1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，电流表的量程为“0—”，电压表的量程为“0—3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是A．—1V—2V B．”1V—2VC．”lV—1.5V D．”7．下列数据中，符合实际情况的是A．人体感到舒适的温度约为42℃B．八年级物理课本的宽度约为18mmC．教室里日光灯的额定功率约为40W D．做一遍中学生眼保健操的时间约需5skW·h220V 10(20)A 50Hz1250 revs/(kW·h ）6 0 2 5 8二、填空题（每空2分，共30分）8、萍萍家上月末抄表时电能表的示数是 本月末抄表时电能表示数如图所示，若电价为0.6元/度，本月萍萍家应交电费_______.从表盘上你还能获得的信息有:①______________________________； ②______________________________. .9．如图是探究电流产生热量与电阻关系的电路，R 1=5Ω，R 2=10Ω，闭合开关后，电流表示数为1A ．通过电阻R 1的电流 是 A ，通过电阻R 2的电流在10s 内产生的热量 是 ____________J ．10、在家庭电路中，电热水器正常工作的电压为_______伏，它与家中的空调器是_______ 连接的（选填“串联”或“并联”），家庭中每月的耗电量用_________表计量。
小学科学电学测试题及答案一、选择题1. 电流的单位是什么？A. 安培B. 伏特C. 欧姆D. 瓦特2. 下列哪个是导线的特点？A. 阻力小，导电性能好B. 导电性能差，易燃烧C. 阻力大，导电性能差D. 导电性能好，但易断裂3. 以下哪些物体属于导体？A. 木头B. 金属C. 陶瓷D. 塑料4. 电流的方向是？A. 从正极到负极B. 从负极到正极C. 两极之间的电荷流动D. 无法确定方向5. 以下哪个是正确连接电池的方式？A. 正极与正极相连，负极与负极相连B. 正极与负极相连C. 正极与导线相连，负极与负载相连D. 正极与负极不相连二、判断题1. 钨丝灯泡中的电流越大，发光亮度就越高。
（√ / ×）2. 电流的单位是安培，符号是A。
（√ / ×）3. 电导率是导体的一个重要指标，它越小，导电能力越强。
（√ / ×）4. 开关是电路中常用的元件，它的作用是控制电路的通断。
（√ / ×）5. 并联电路中，各个电器的电流相等。
（√ / ×）三、填空题1. 电流的公式是：电流（I）= ____________（电量）/_____________（时间）。
2. 当电路中的电器连接并排时，这个电路被称为______________。
3. 电阻的单位是_____________。
4. 如果一个电阻器的阻值为100欧姆，通过它的电流为2安培，求其电压为_________。
5. 高压线和零线分别用来接_____________。
四、简答题1. 解释什么是电流，并描述电流的方向。
2. 什么是电阻？它对电流有什么影响？3. 解释什么是电路，并简要介绍串联电路和并联电路的区别。
4. 什么是开关电路？请举例说明。
5. 描述如何用实验器材进行简单电路的组装，并说明其中需要注意的事项。
答案：一、选择题1. A2. A3. B4. C5. C二、判断题1. ×2. √3. ×4. √5. ×三、填空题1. 电流的公式是：电流（I）= 电量 / 时间。
电工基础知识测试题含参考答案一、单选题（共50题，每题1分，共50分）1、固定式配电箱、开关箱的中心点与地面的垂直距离应为 ( ) m 。
A、0.8~1.6B、1.6~1.8C、1.4~1.6D、1.0~1.s正确答案：C2、热继电器的保护特性与电动机过载特性贴近，是为了充分发挥电机的（）能力。
A、限压B、过载C、节流D、控制正确答案：B3、单股小截面铜导线在电器和端子板上的连按亦可采用( )。
A、套管压按B、绞按法C、螺钉压按法D、缠绕法正确答案：C4、在中性点直按按地的电力系统中，为了保证按地的作用和效果，除在中性点处直按按地外，还须在中性线上的一处或多处再作按地，称为（）。
A、保护按地B、工作按地C、防雷按地D、重复按地正确答案：D5、开关箱内的漏电保护器额定漏电动作不应大千 ( ) mA 。
A、10B、20C、30D、40正确答案：C6、按地体与按地线的总和称为（）。
A、按地体B、按地装置C、接地端子D、按地线正确答案：B7、( ) 是指若干独立负荷或若干集中负荷按它所在位置依次连按到某一条配电干线上。
A、环形配线B、链式配线C、放射式配线D、树干式配线正确答案：D8、交流电压表一般只能用千直按测昼（）以下的电压值。
A、600 VB、0VC、0VD、soov正确答案：D9、暗敷设金屈穿管应作等电位连按，并与（）相连按。
A、零线B、保护零线C、工作零线D、相线正确答案：B10、N 线的绝缘颜色为（）色。
A、淡蓝B、绿C、黄D、红正确答案：A11、在狭窄场所（锅炉、金屈容器、地沟、管道内等）作业时，必须选用由 ( ) 供电的 III类手持式电动工具。
A、自耦变压器B、安全隔离变压器C、高压变压器D、低压变压器正确答案：B12、登杆前，脚扣使用人应对脚扣做人体冲击检查，方法是将脚扣系千电杆离地( ) m 处用力猛蹬，脚扣不应有变形破坏。
A、1. 2B、1.0C、0.8D、0.5正确答案：D13、( ) 保护系统是指将电气设备的金屈外壳作按地的保护系统。
电气测试题及答案一、选择题（每题2分，共20分）1. 电流的基本单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 下列哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 变压器答案：D3. 欧姆定律描述的是：A. 电压、电流和电阻之间的关系B. 电压和电流之间的关系C. 电流和电阻之间的关系D. 电压和电阻之间的关系答案：A4. 电路中串联电阻的总电阻是：A. 各电阻之和B. 各电阻之差C. 各电阻之积D. 各电阻之比答案：A5. 交流电的频率是指：A. 每秒电流方向改变的次数B. 每秒电压方向改变的次数C. 每秒电流大小变化的次数D. 每秒电压大小变化的次数答案：A6. 功率因数是指：A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A7. 三相交流电的相位差是：A. 30°B. 45°C. 60°D. 90°答案：A8. 星型连接的三相电路中，线电压是相电压的：A. √3倍B. 1/√3倍C. 2倍D. 3倍答案：A9. 功率表是用来测量：A. 电压B. 电流C. 功率D. 电阻答案：C10. 电流表的内阻应该：A. 尽可能大B. 尽可能小C. 等于被测电路的电阻D. 等于被测电路的电压答案：B二、填空题（每题2分，共20分）1. 电路中电流的大小用_______表示，单位是_______。
答案：电流强度；安培（A）2. 电阻的单位是_______，用符号_______表示。
答案：欧姆；Ω3. 欧姆定律的数学表达式是_______。
答案：V = IR4. 电路中，当电阻不变时，电流与电压_______。
答案：成正比5. 串联电路的总电阻等于各个电阻的_______。
答案：和6. 并联电路的总电阻的倒数等于各个电阻倒数的_______。
电工技能测试题及答案第一部分：选择题（共10题，每题2分，共20分）1. 下列哪个元件可以将交流电转换为直流电？A. 电感器B. 电容器C. 变压器D. 整流器答案：D2. 以下哪个电器可以被分类为绝缘电器？A. 电磁炉B. 电吹风C. 电脑D. 洗衣机答案：C3. 高压电线塔的主要作用是什么？A. 支撑电线B. 支撑电杆C. 引导电流D. 防止雷击答案：A4. 下列哪个工具是电工常用的？A. 斧头B. 扳手C. 镊子D. 锤子答案：B5. 在电路中，电阻的作用是什么？A. 控制电流大小B. 保护电路C. 储存能量D. 改变电压答案：A6. 以下哪个单位用来表示电流的大小？A. 伏特B. 瓦特C. 安培D. 欧姆答案：C7. 下列哪个元件可以将电流转换为磁场？A. 电容器B. 电阻器C. 电感器D. 变压器答案：C8. 安全帽是电工工作时必须佩戴的个人防护用品之一，其主要作用是什么？A. 防止触电B. 保护头部C. 防止摔伤D. 防止灼伤答案：B9. 在电路中，电源的作用是什么？A. 支撑电路运行B. 调节电压大小C. 保护电器安全D. 改变电阻大小答案：A10. 在进行电工维修时，应该首先采取的措施是什么？A. 关闭电源B. 拔掉插头C. 用绝缘胶带包裹电线D. 戴上绝缘手套答案：A第二部分：完成句子题（共5题，每题4分，共20分）1. 交流电一般使用______________来表示。
答案：正弦波2. 绝缘电器的外部通常涂有一层________________来提高安全性。
答案：绝缘材料3. 电容器的主要作用是_____________。
答案：储存电能4. 安培表常用来测量________________。
答案：电流的大小5. 在进行电路连接时，应该先连接________________。
答案：地线第三部分：问答题（共3题，每题10分，共30分）1. 请简要解释什么是电阻，并说明它在电路中的作用。

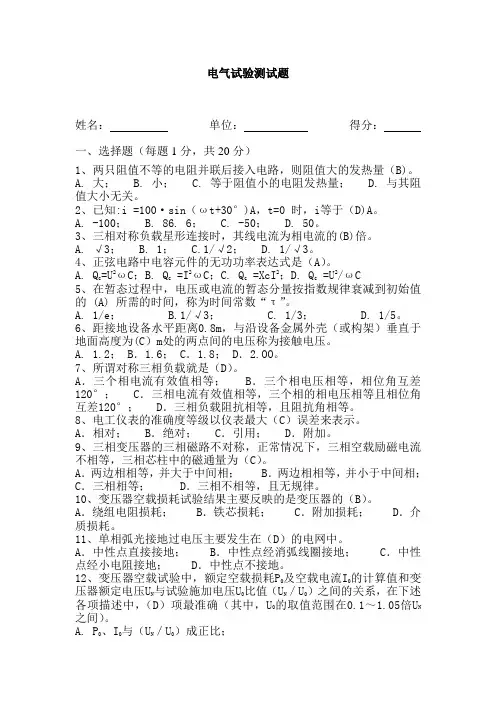

电气试验测试题姓名：单位：得分：一、选择题（每题1分，共20分）1、两只阻值不等的电阻并联后接入电路，则阻值大的发热量（B)。
A. 大；B. 小；C. 等于阻值小的电阻发热量；D. 与其阻值大小无关。
2、已知:i =100·sin（ωt+30°)A，t=0 时，i等于（D)A。
A. -100；B. 86. 6；C. -50；D. 50。
3、三相对称负载星形连接时，其线电流为相电流的(B)倍。
A. √3；B. 1；C.1/√2；D. 1/√3。
4、正弦电路中电容元件的无功功率表达式是（A）。
A. Q c=U2ωC；B. Q c =I2ωC；C. Q c =XcI2；D. Q c =U2/ωC5、在暂态过程中，电压或电流的暂态分量按指数规律衰减到初始值的 (A) 所需的时间，称为时间常数“τ”。
A. 1/e；B.1/√3；C. 1/3；D. 1/5。
6、距接地设备水平距离0.8m，与沿设备金属外壳（或构架）垂直于地面高度为(C）m处的两点间的电压称为接触电压。
A. 1.2； B．1.6； C．1.8； D．2.OO。
7、所谓对称三相负载就是（D）。
A．三个相电流有效值相等； B．三个相电压相等，相位角互差120°； C．三相电流有效值相等，三个相的相电压相等且相位角互差120°； D．三相负载阻抗相等，且阻抗角相等。
8、电工仪表的准确度等级以仪表最大（C）误差来表示。
A．相对； B．绝对； C．引用； D．附加。
9、三相变压器的三相磁路不对称，正常情况下，三相空载励磁电流不相等，三相芯柱中的磁通量为（C）。
A．两边相相等，并大于中间相； B．两边相相等，并小于中间相；C．三相相等； D．三相不相等，且无规律。
10、变压器空载损耗试验结果主要反映的是变压器的（B）。
A．绕组电阻损耗； B．铁芯损耗； C．附加损耗； D．介质损耗。
11、单相弧光接地过电压主要发生在（D）的电网中。
电流和电路测试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：B2. 电路中电流的方向是：A. 从负极流向正极B. 从正极流向负极C. 从电源的负极流向正极D. 从电源的正极流向负极答案：D3. 电路中的电阻值与下列哪个因素无关？A. 材料B. 长度C. 温度D. 电流答案：D4. 串联电路中，总电阻与各电阻的关系是：A. 等于各电阻之和B. 等于各电阻之差的绝对值C. 等于各电阻的倒数之和D. 等于各电阻的倒数之积5. 并联电路中，总电阻与各电阻的关系是：A. 等于各电阻之和B. 等于各电阻之差的绝对值C. 等于各电阻的倒数之和D. 等于各电阻的倒数之积答案：C6. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A7. 电流通过导体时，产生的热量与下列哪个因素无关？A. 电流B. 电阻C. 电压D. 时间答案：C8. 电路中，电源的电动势与下列哪个因素有关？A. 电流B. 电阻C. 电压D. 材料答案：D9. 电容器的电容与下列哪个因素有关？B. 电荷C. 电介质D. 电流答案：C10. 电感器的电感与下列哪个因素有关？A. 电流B. 电荷C. 磁通量D. 电流的变化率答案：C二、填空题（每题2分，共20分）1. 当电路中的电阻为10欧姆，电压为12伏特时，通过电阻的电流为______安培。
答案：1.22. 电路中的电流为2安培，电阻为5欧姆，电压为______伏特。
答案：103. 电路中，如果电阻不变，电压增加一倍，则电流将______。
答案：增加一倍4. 电路中，如果电压不变，电阻增加一倍，则电流将______。
答案：减少一半5. 电路中，如果电流不变，电阻增加一倍，则电压将______。
答案：增加一倍6. 电路中，如果电压不变，电流增加一倍，则电阻将______。
答案：减少一半7. 电容器的电容为10微法拉，电压为5伏特，电容器中储存的电荷量为______库仑。
电工基础期末测试题二及答案一、填空题（每空1分，共40分）1．流过元件的电流实际方向与参考方向时电流为正值；实际方向与参考方向时电流为负值。
2．电路中两点间的电压就是两点间的之差，电压的实际方向是从点指向点。
3．某元件上电压和电流的参考方向一致时，称为方向，如果p>0时，表明该元件功率，如果P <0, 表明该元件功率。
4．实际电压源可以用一个和电阻的模型来表征，实际电流源可以用一个和电阻的模型来表征。
实际电压源和实际电流源进行等效互换的条件是和。
5．两个互感线圈的自感系数分别为L1、L2，互感系数为M，则其顺向串联的等效电感L'＝____________，反向串联时的等效电感为L''＝_______________。
6．三相对称负载星形连接时，线电压是相电压的_______倍，线电流是相电流的_______倍；三相对称负载三角形连接时，线电压是相电压的_______倍，线电流是相电流的_______倍。
7．戴维南定律理指出，任意一个都可以用一个等效代替。
8．RLC串联电路在一定条件下会发生谐振，其条件是_______________________。
9．和随时间作周期性变化的电压和电流称为交流电，按规律变化的电量称为正弦交流电，正弦量的一般表达式为。
10．、、称为正弦量的三要素。
11．功率因数决定了___________功率的大小，提高功率因数的常用方法是________________。
12．对称三相电源要满足__________ ______、________ _________、_______________三个条件。
13．不对称三相负载接成星型，供电电路必须为_ ____制，其每相负载的相电压对称且为线电压的____。
14．变压器有“三变”作用，即 、 、 。
二、单项选择题(每题2分，共10分)1．用网孔电流法求解电路时，若各网孔电流绕行方向一致，则自阻和互阻（ ）。
《电子测量技术》模拟试题三考试时间 120 分钟 试 题1.考试形式：开卷 ；2.考试日期： 年 月 日；3.本试卷共4大部分，满分100分。
班级 学号 姓名注：三角波：3=P K 、F K =1.15； 正弦波：2=P K 、F K =1.11。
一、填空（每空1分，共20分）1、在测量过程中，采用一定的技术手段，借助专门的测量器具把被测量直接或间接地与同类已知单位标准量进行___________，从而取得用数值和单位共同表示的测量结果。
2、电子测量技术泛指以___________为基本手段的测量技术，它是测量学和电子学相互结合的产物。
3、电子测量的特点是测量频率范围宽、__________、测量准确度高、测量速度快和可以进行遥测等。
4、电子测量的基本技术有：变换技术、比较技术、放大技术、__________和显示技术。
5、在用模拟表进行测量时，为了减小测量误差，通常希望仪表指针的指示位置在满度的_________以上。
6、电子测量的误差的来源主要有__________、使用误差、影响误差和理论误差等。
7、标定一量程为100mA 的电流表，经过大量数据测量以及和标准表的数据比较，发现在50mA 处的误差最大，且为1.4mA ，则这块表的等级应为__________级表。
8、电子测量技术在所有的参量测量中，__________参量测量的准确度是最高的。
9、用电子计数器测量频率，其误差的主要来源是__________和时基误差。
10、一般的交流电压表的刻度皆以__________刻度的。
11、峰值电压表的结构是采用先__________后放大的方式。
12、某电压值为0.775V ，若对应的阻抗值为Z L =600Ω，其功率电平为__________。
13、数字电压表主要由输入电路、__________和显示电路等组成。
14、示波器是一种__________测量仪器，它的特点是将被测信号以波形的形式显示出来。
15、在示波器的Y （垂直）通道中，引入延迟线的目的是使信号出现的时间__________扫描开始的时间，这样有利于被测波形的观测。
16、在通用示波器中引入取样技术—取样示波器，与普通示波器相比主要是提高了示波器的__________。
17、用示波器测量某信号的峰值，若Y 偏转灵敏度越高，则屏幕显示的波形高度越__________。
18、通用示波器的X 通道主要由触发电路、__________和X 放大电路组成。
19、在各类信号发生器中，应用最多的是__________。
20、在锁相频率合成中，是通过__________进行频率控制，从而完成一定频率信号的输出。
第1页 共4页1、简述测量仪器（系统）的正确度、精密度、准确度含义及与有关误差的关系。
2、已学过的判断异常数据的准则有那些（至少回答两种）？简述一种准则的判断过程。
3、什么是扫描过程的增辉与消隐？为什么要实现扫描过程的增辉与消隐？4、画出数字式倍频锁相环原理结构框图，简述各部分功能。
5、在示波测量技术中，对于Y通道为什么既设置衰减器又设置放大器？第2页共4页1、被测电压8V左右，现有两块电压表：一块量程10V，等级为1.5级；另一块量程50V，等级为1.0级；问采用那一块测量结果准确些？2、用一电压表测量某电压的一组数值如下（单位V）20.42 20.43 20.40 20.43 20.42 20.43 20.39 20.3020.40 20.43 20.42 20.41 20.39 20.39 20.40用来特准则判断坏值（异常数据）。
3、用间接法测量某负载的功率，已知负载电阻R L=1kΩ±2%，现用1.0级、量程为10mA的电流表测得R L上的电流为5mA，求用此方法测量功率的相对误差。
4、用一块正弦波有效值刻度的峰值电压表测某三角波电压，示值（读数）为5V，若用一块正弦波有效值刻度的均值电压表测量之，示值（读数）为多少？5、某斜波式DVM，4位数字读出，基本量程为10V，斜波发生器的斜率为10V/50ms，若测量某电压对应的计数值为4328，问被测电压值为多少？第3页共4页1、某计数器，标准频率的准确度为7102-⨯±，闸门（T ）： 1ms 10ms 0.1s 1s 10s时标（T s ）: 0.1μs 1μs 10μs 100μs 1ms周期倍乘（m ）： ×1 ×10 ×210 ×310 ×410（1） 测量80kHz 频率，问采用测频还是测周好？计算最小测量误差；（2） 若采用七位显示器，求测量10kHz 频率时的最小误差。
2、画出逐次逼近比较式DVM 原理结构框图，简述工作原理。
3、甲、乙两台DVM ，最大显示值为甲：9999，乙：19999，问（1）它们各是几位DVM ？（2）若乙的最小量程为200mV ，其分辨率为多少？（3）若乙的工作误差为ΔU=±0.02%U x ±1个字，求分别用2V 档和20V 档测量1.5V 电压时的相对误差。
第4页 共4页《电子测量技术》模拟试题三答案一、填空（每空1分，共20分）1、比较，2、电子技术，3、测量量程宽，4、处理技术，5、三分之二，6、仪器误差，7、1.5，8、时频，9、计数器计数误差，10、正弦波有效值，11、峰值检波，12、0dBm，13、A/D转换，14、电压，15、滞后于，16、测量频率范围，17、高，18、扫描发生器环，19、正弦信号发生器，20、相位比较，二、简答题（每题5分，共25分）1、答：（1）正确度反映了测量的数学期望值偏离真值的大小程度；精密度反映了测量值偏离数学期望值的大小程度；准确度反映了测量值偏离真值的大小程度；——3分（2）正确度反映了系统误差的大小程度；精密度反映了随机误差的大小程度；准确度是系统误差和随机误差的综合反映。
——2分2、答：（1）莱特准则、格拉布斯准则。
——2分（2）以莱特准则为例：①根据测量数据计算出各次的残差ν1、ν2、……νn②根据贝塞尔公式计算出标准差的估计值S＞3S剔除异常数据x i③利用莱特准则i④对剩余的n-1个数据继续①～③的过程，直到没有异常数据为止。
——3分3、答：（1）通过控制栅、阴极间的电压，使得在扫描的正程有更多的电子数目穿过栅极孔后去轰击荧光屏，从而增加屏幕上的对应被测波形的显示波形亮度，这种过程称扫描过程的增辉；在扫描的回程（包括等待期间）通过抑制穿过栅极孔的电子数目，以达到消除掉不必要的显示部分，从而在屏幕上显示出唯一的而且稳定的被测信号波形，这种过程称扫描过程的消隐。
——2分（2）对实际的扫描电压信号，回扫总是需要一定时间，而在这段时间内，回扫电压和被测信号共同作用会在示波管上显示多余的部分，给测量波形带来很大影响。
如下图所示，实线段部分是扫描信号正程阶段所对应的显示波形，虚线段部分是扫描信号回程阶段所对应的显示波形，即回扫轨迹。
回扫轨迹也会显示在荧光屏上，虽然显示较暗，但也会给测量带来不便。
——3分4、答：原理框图为——3分各部分的功能为：PD ：实现两信号相位比较，输出电压正比于两信号的相位差；LPF ：低通滤波功能VCO ：压控振荡器，输出电压信号的频率受输入电压的控制。
÷N ：实现输入输出的分频；——2分5、答：设置衰减器是为了扩大电压测量的上限范围；设置前置放大器是为了扩大电压测量的下限范围。
——3分在示波器中，是根据最小能测量的电压量确定前置放大器的增益（对应Y 衰减器的最高灵敏度），在实际测量中，根据不同的测量值采用不同的衰减量值。
——2分三、计算题（每题5分。
共25分）1、 解：因为V x 15.010%5.11m ax ±=⨯±=∆ ——1分 所以%875.1%100815.0%1001m ax 1±=⨯±=⨯∆=x x γ ——1分 又因为V x 5.050%0.12m ax ±=⨯±=∆ ——1分所以%25.6%10085.0%1002m ax 2±=⨯±=⨯∆=x x γ ——1分 1γ＜2γ ，所以选择第一块好。
——1分2、 解：①V x x ni i 404.201511==∑= ②由x x i i -=ν计算得：V 016.01=ν；V 026.02=ν；V 004.03-=ν；V 026.04=ν；V 016.05=ν；V 026.06=ν；V 014.07-=ν；V 104.08-=ν；V 004.09-=ν；V 026.010=ν；V 016.011=ν；V 006.012=ν；V 014.013-=ν；V 014.014-=ν；V 004.015-=ν——2分 ③V s i i 032689.01411512==∑=ν ④8ν＞3s ，所以剔除8x ——2分⑤对剩余14个数据计算V x 411.20=，计算得V 009.01=ν；V 019.02=ν；V 011.03-=ν；V 019.04=ν；V 009.05=ν；V 019.06=ν；V 021.07-=ν；V 08=ν；V 011.09-=ν；V 019.010=ν；V 009.011=ν；V 001.012-=ν；V 021.013-=ν；V 021.014-=ν；V 011.015-=ν ⑥V s i i 01611.01311412==∑=ν ⑦3s=0.04833＜i ν，无异常数据，所以异常数据为8x ——1分3、解：用1.0级、量程为10mA 的电流表测量5mA 电流的误差为I γ=±10×1.0%/5=±2.0%， ——2分根据P=I 2R ，则合成误差为：R I P γγγ+=2=±（2×2.0%+2%）=±6.0%——3分4、解：对应正弦波的峰值为V U P 07.752~=⨯=， ——1分 即三角波的峰值V U P 07.7=∆ ——1分所以三角波的有效值为V K K U U F P P 55.315.173.107.7=⨯==∆∆∆∆ ——2分 用均值表测的读数为V K F 94.311.155.355.3~=⨯=⨯=α， ——1分 5、解：由4位数字读出，可知该DVM 计数器的最大计数值为9999；满量程10V ，可知该DVM 的A/D 转换器允许输入的最大电压为10V ；斜坡发生器的斜率为10V/50ms ，则在满量程10V 时，所需的A/D 转换时间即门控时间T 为50ms ，即在50ms 内计数器所对应的脉冲个数为10000（实际上最大计数值为9999）。
于是，时钟信号频率为200kHz 50100000==msf ——1分 现若计数值N ＝4328，则对应的门控时间1.642200kHz4328f N T 00====NT ——2分 又由斜率k ＝10V/50ms ，即可得被测电压为x U ＝kT ＝10V/50ms ×21.64ms ＝4.328V ——2分四、综合题（每题10分。
