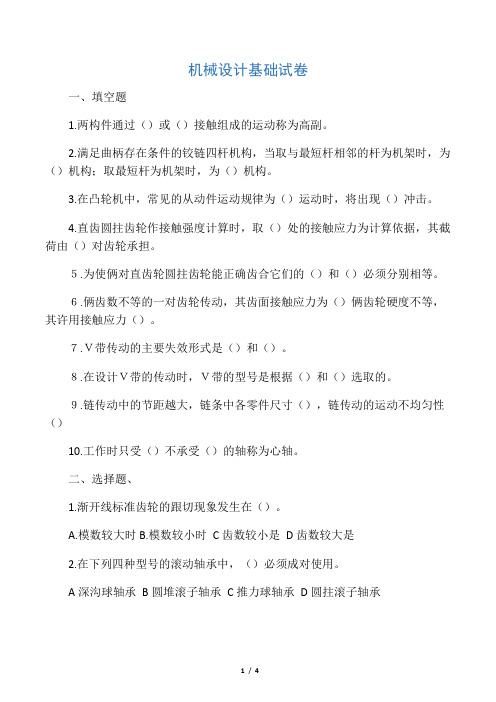

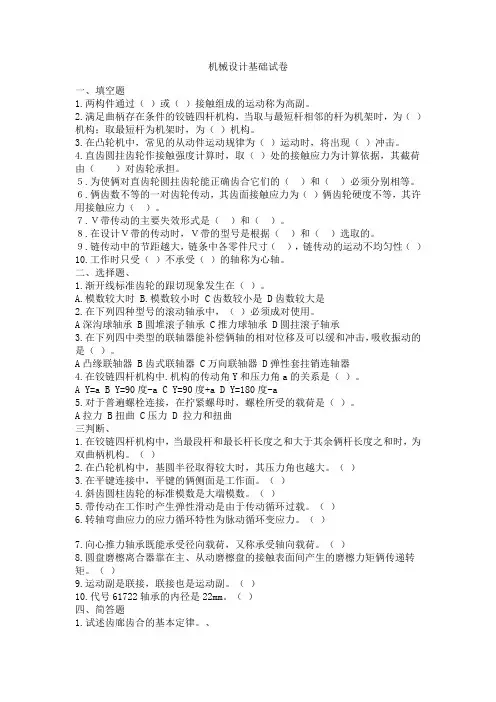

机械设计基础试卷
一、填空题
1.两构件通过（）或（）接触组成的运动称为高副。
2.满足曲柄存在条件的铰链四杆机构，当取与最短杆相邻的杆为机架时，为（）机构；取最短杆为机架时，为（）机构。
3.在凸轮机中，常见的从动件运动规律为（）运动时，将出现（）冲击。
4.直齿圆拄齿轮作接触强度计算时，取（）处的接触应力为计算依据，其截荷由（）对齿轮承担。
５.为使俩对直齿轮圆拄齿轮能正确齿合它们的（）和（）必须分别相等。６.俩齿数不等的一对齿轮传动，其齿面接触应力为（）俩齿轮硬度不等，其许用接触应力（）。
７.Ｖ带传动的主要失效形式是（）和（）。
８.在设计Ｖ带的传动时，Ｖ带的型号是根据（）和（）选取的。
９.链传动中的节距越大，链条中各零件尺寸（），链传动的运动不均匀性（）
10.工作时只受（）不承受（）的轴称为心轴。
二、选择题、
1.渐开线标准齿轮的跟切现象发生在（）。
A.模数较大时
B.模数较小时 C齿数较小是 D齿数较大是
2.在下列四种型号的滚动轴承中，（）必须成对使用。
A深沟球轴承 B圆堆滚子轴承 C推力球轴承 D圆拄滚子轴承
3.在下列四中类型的联轴器能补偿俩轴的相对位移及可以缓和冲击，吸收振动的是（）。
A凸缘联轴器 B齿式联轴器 C万向联轴器 D弹性套拄销连轴器
4.在铰链四杆机构中.机构的传动角Y和压力角a的关系是（）。
A Y=a
B Y=90度-a
C Y=90度+a
D Y=180度-a
5.对于普遍螺栓连接，在拧紧螺母时，螺栓所受的载荷是（）。
A拉力 B扭曲 C压力 D 拉力和扭曲
三判断、
1.在铰链四杆机构中，当最段杆和最长杆长度之和大于其余俩杆长度之和时，为双曲柄机构。（）
2.在凸轮机构中，基圆半径取得较大时，其压力角也越大。（）
3.在平键连接中，平键的俩侧面是工作面。（）
4.斜齿圆柱齿轮的标准模数是大端模数。（）
5.带传动在工作时产生弹性滑动是由于传动循环过载。（）
6.转轴弯曲应力的应力循环特性为脉动循环变应力。（）
7.向心推力轴承既能承受径向载荷，又称承受轴向载荷。（）
8.圆盘磨檫离合器靠在主、从动磨檫盘的接触表面间产生的磨檫力矩俩传递转矩。（）
9.运动副是联接，联接也是运动副。（）
10.代号61722轴承的内径是22mm。（）
四、简答题
1.试述齿廊齿合的基本定律。、
2.试述螺纹联接放松方法。
3.试分析影响带传动能力因素。
五、分析判断题
1.在铰链四杆机构中以知Iab=150mm, Ibc=350mm，Icd=320mm，Iad=400mm判断该机构的类型，并给出判断依据。
六.某传动装置中的一对外齿合渐开线的标准直齿圆柱齿轮（正常齿）。大齿轮以损坏，小齿轮的齿数Z1=23，齿顶圆直径da1=75mm 俩轮中心距a=138mm,计算大齿轮的主要几何尺寸及这对齿轮的传动比。/
1 点线
2 曲柄摇杆双曲柄
3 等速刚性
4 节点？
5 模数压力角
7 V带疲劳断裂打滑
8 根据计算功率Pc 主动轮转速n1
9 ? 越严重
10弯矩转矩
1 C 2C 3D 4 B 5A
三题 1 错 2错 3对 4错 5错 6对 7对 8不确定 9错 10 对
四 1 不论齿廓在任务何位置相接触过接触点所作的齿廓公法线必须与连心线交于一定点。
2 利用摩擦防松机械方法防松利用金属元件约束螺纹副破坏螺纹副关系防松3传动比摩擦力张紧力
五 1 因为 Lmax+Lmin=150+400 六列方程 da1=m(z1+2） a=m(z1+z2)/2 da1有了 z1有了 a也有了带进去解一下
