1.1. D T V数字电视的主要测量技术指标我们要准确把握数字电视传输网络质量的好坏,应该分三步。
第一步:对平均功率,MER,BER这三个指标进行测量。
MER、BER测量门限(实际经验总结)前端MER Pro FECBERPost FECBER64QAM优良38dBuv >1.00E-9 >1.00E-9 正常值36dBuv 1.00E-8 >1.00E-9 临界值34dBuv 1.00E-7 1.00E-8光节点MER Pro FECBERPost FECBER64QAM优良36dBuv >1.00E-9 >1.00E-9 正常值34dBuv 1.00E-8 >1.00E-9 临界值32dBuv 1.00E-7 1.00E-8放大器MER Pro FECBERPost FECBER64QAM优良35dBuv 1.00E-9 >1.00E-9 正常值33dBuv 1.00E-8 1.00E-9 临界值28dBuv 1.00E-7 1.00E-8分支器MER Pro FECBERPost FECBER64QAM优良32dBuv 1.00E-8 >1.00E-9 正常值28dBuv 1.00E-7 1.00E-9 临界值24dBuv 1.00E-6 1.00E-8机顶盒MER Pro FECBERPost FECBER64QAM优良32dBuv 1.00E-8 >1.00E-9正常值28dBuv 1.00E-7 1.00E-8临界值24dBuv 1.00E-6 1.00E-7第二步:当这些指标恶化的时候,应该对其它指标进行详细的测量,判断造成网络质量恶化的原因。
因为MER的恶化是最主要的因素,它将直接导致BER的下降并最终影响用户接收机的接收效果。
所以因主要测试调制质量参数,找出问题原因。
调制质量参数主要有:调制误差率、载波抑制、幅度不平衡、正交误差、相位抖动,RS解码前误码率等。
DTV数字电视及测量点击次数:210 发布时间:2009-4-25 9:10:34DTV数字电视及测量1、数字电视数字电视在全世界迅速开展,我国也加快了播放进程。
按广电部要求,直辖市、沿海发达地区、各省会城市 2005 年要开通数字电视, 2015 年全国开通数字电视,基本完成模拟电视向数字电视过渡。
为迎接 2008 年奥运会,各地都会在此之前掀起摸拟电视向数字电视平移的高潮。
所谓数字电视,应该是电视的全过程中,其视、音频都是数字信号,包括摄制、剪接、编辑、存储、播放、传输、接收。
这就是说,电视节目从摄像开始就是数字视音频信号,一直到用户的电视机收到的也是视音频数字信号,用户用数字电视机收看电视节目。
值得特别说明的是,目前我国电视用户正在使用的电视机和市面上正在出售的电视机都不是真正的数字电视机,它们都是要经过机顶盒获得模拟电视信号。
这些年来,市面上大肆炒作的“数码彩电”都是在模拟电视广播制式下,对内部电路、信号处理控制等方面采用了一些数字技术,来提高电视图像及伴音质量,并增加了一些功能,如多视窗、画中画、画外画、视窗放大、逐行等都不能直接接收数字电视信号。
真正的数字电视机应该是能直接接收数字电视信号,如果是加密的数字电视信号,它会有一个卡座,扫入付费卡即可。
由于数字电视信号在传输过程中会遇到各种不同的情况,必须采取相应的对策,即采用不同调制方式,故有数字卫星电视、数字有线电视、数字地面电视之分。
无论那种数字电视它对视音频信号都要进行编码、压缩、复用、最大的差别是调制方式不一样。
数字电视较模拟电视有很多优点。
首先,数字摄影清晰度大大提高,它可以提供高清晰度或标准高清晰度节目;数字电视信号在传输过程中抗干扰能力强;数字电视信号是通过压缩后再传输,因此它占用的频带窄,如过去 8MH 带宽传一个电视摸拟节目,数字电视可传送6 ~8 个节目。
在数字电视传输网络中,不仅可以开展传输数字电视业务,而且可以开展各种增值业务,如视频点播、远程教育、电子商务、宽带上网、电话传输业务等等。
1.1.数字电视的主要测量技术指标1.1.1引言我们要准确把握数字电视传输网络质量的好坏,应该分三步。
第一步:对平均功率,MER,BER这三个指标进行测量。
MER、BER测量门限(实际经验总结)第二步:当这些指标恶化的时候,应该对其它指标进行详细的测量,判断造成网络质量恶化的原因。
因为MER的恶化是最主要的因素,它将直接导致BER的下降并最终影响用户接收机的接收效果。
所以因主要测试调制质量参数,找出问题原因。
调制质量参数主要有:调制误差率、载波抑制、幅度不平衡、正交误差、相位抖动,RS解码前误码率等。
其中调制误差率反映了调制的总体质量;载波抑制、幅度不平衡等反映调制中可能引起误差的主要原因;RS解码前误码率则反映了整个信道的可靠性的性能。
对数字调制的直接测量是找到信号失真源头的有用工具。
调制质量的估价是放在数字解调之后,自适应均衡器附近.第三步:利用星座图进行逐级排查。
当然我们一般的测试工作只需要做第一步就可以,当网络有问题的时候做第二,三步;而且绝大多数时候我们第二,三步是同时进行的。
建议即使网络正常也因该定时在网络前端执行第二,三步操作便于防范问题于未然。
1.1.1.平均功率1.1.1.1.数字信号电平和模拟信号电平的区别因为模拟电视图像内容是通过幅度调制来传送的,图像的内容是随时变化的,所以模拟电视的信道的功率取决于图像内容,根据图像的内容的不同,信道功率不断的变化。
由于模拟电视行/场同步脉冲电平相对稳定,故我们把测量峰值电平作为判别模拟电视信号强弱的测量标准。
所有的数字调制信号都有类似噪声的特性,信号在调制到射频载波之前被进行了随机化处理,所以当发送一个数字信号时,无论它是否传送数据,在频域中观察一般都是相同的。
而且在频域中观察这样的信号通常也说明不了有关的调制方式,例如是QPSK,16QAM,还是64QAM,它只能说明信号的幅度、频率、平坦度、频谱再生等等。
噪声信号的最大响应与噪声信号的功率没有关系。
有线数字电视测量一、概述有线数字电视测量参数包括四大类:信号电平与频谱参数,调制质量参数,码流分析参数,图象质量参数。
信号电平及频谱参数主要有:信号电平、噪声电平、载噪比、噪声裕量、等价噪声劣化、带外杂散,均衡器响应,BER与E b/N0的关系等。
功率测量是调整电平并使在整个电缆分配系统中信道交调失真最小的关键。
载噪比反应频带中信号与噪声的主要关系,噪声裕量反映了信道抵抗干扰及噪声的能力,等价噪声劣化表明系统性能损伤情况,带外杂散反映不同频道相互干扰的情况,均衡器响应则表明信道的线性失真情况,BER与E b/N0的关系表明系统与理想系统之间的区别情况。
频谱测试给出了RF信道质量的直观显示。
调制质量参数主要有:调制误差率、载波抑制、幅度不平衡、正交误差、相位抖动,RS 解码前误码率等。
其中调制误差率反映了调制的总体质量;载波抑制、幅度不平衡等反映调制中可能引起误差的主要原因;RS解码前误码率则反映了整个信道的可靠性的性能。
对数字调制的直接测量是找到信号失真源头的有用工具。
调制质量的估价是放在数字解调之后,自适应均衡器附近.码流分析参数:码流分析的目的保证系统中数字数据的正确性,它是系统提供服务的基础。
参数可以参考ETR290中的有关参数,码流分析仪可以方便地完成全部参数的统计、运算与测量,直接给出结果。
图象质量参数:图象质量是最终衡量系统质量的标准,因为提供给最终用户的就是图象。
模拟图象参数可以参考已有的图象测量标准,数字图象质量测量一般采用主观评价,也有仪器根据人的某些主观特性进行图象的评价。
二、工程维护中主要技术指标(一)信号电平信号和功率电平测量曾经是模拟电视系统的一个主题,对数字视频系统仍然是很重要的。
在HFC系统中,电平测量尤其重要,因为在一根电缆上同时有许多信道在传,相邻信道间干扰会使信号质量劣化。
和模拟电视相比,测量数字视频信号的平均功率更难些,因为它的RF谱是宽带的,和噪声类似的性质类似。
如图:在数字调制中,QAM是抑制载波的,所传输的信号中不出现载波, 所以通常把调制后的射频/中频信号称作“载波”(C),主要是为了把它和基带信号(S)作区别。
因此信号电平就是指有效带宽内射频或中频信号的平均功率电平。
在时间域中,数字调制引起的幅度和相位随数据序列而变化. 由于数据通常是随机的,所以幅度和相位的变化是随机的. 峰值信号的扰动是受格式映射和滤波的控制。
用成形滤波器限制精确的符号序列常常会生成比平均幅度高出很多的峰值幅度. 数字传送的峰值功率可以比平均功率高6至10dB. 为了阻止放大器的压缩以及在有线系统中引起交调干扰, 需要减小平均功率以容纳峰值功率.这就要求电缆的运行者将数字信道的电平降至比模拟视频载波低大约10dB左右才能避免相邻频道的干扰。
所以为了恰当地调整信号电平就需要测量峰值功率和平均功率.。
在数字有线系统中如同在模拟有线系统中一样,调整和保持合适的平均传输功率是个关键DVB标准规定数字电视系统输出口的信号电平为40~80 dBμV,经在前端机房反复测试,不同厂家机顶盒的门限电平略有不同,根据《济南机顶盒功能技术规范》要求机顶盒高频头最小门限电平小于40dB。
数字调制器的输出电平比模拟调制器的输出电平低10 dB,模拟电视调制器的频率是按图像载波频率设置的,数字电视调制器的频率要按照该频道的中心频率来设置。
(二)误码率BER信道担负着正确传送比特的任务。
但干扰和噪声有时会使接收到的比特和发送的比特不同,即发生误码。
误码的数目在一个限度内,可以通过信道编码来纠错,如果超过限度就不能纠正了。
BER 是错误的比特数与传送的比特总数之比。
在DVB-C中规定在接收机的RS解码前(纠错前)BER必须小于10-4才能使纠错后误码率达到10-11。
(对于10Mbit/s的码流,BER=10-11意味着2小时47分钟产生一个误码)。
RS解码前BER=10-4是个门限点,可以称为临界BER。
在门限点以上时图像质量保持与发端解码质量相同,与BER无关。
在门限点以下时,最初图像出现马赛克,很快会丢失画面。
精确地测BER需要很长的时间。
例如,在一个比特率为30Mb/s的数字视频码流中,若BER为1x10-8的话,每3.3秒才出现1个误比特,在平均的意义上要捕捉足够的误码来形成统计准确的BER就要好几分钟,在低的BER时甚至要几小时。
BER只反映严重到造成误码的调制损伤,对数字调制中细节问题仍然是不敏感的。
一个好的BER表明合适的业务传送,一个坏的BER强调受损伤的业务,但看不出造成问题的原因。
这就要求维护人员在排查故障时要全面的分析原因。
建议使用专门测试数字信号指标的仪器来分析、排查故障,例如机房测试用的860DSP。
(三)调制误差率MER我们己经知道在利用数字电视传送视频时,因为有自适应均衡和FEC所具有的纠错能力,信号中即使有噪声和干扰,图像的质量并不受影响,除非已经造成不能纠正的误码。
所以BER的测试不能揭露数字调制所受到的损伤。
为此直接测量基带数字调制的质量,定量地量度调制的差错,可以让有线系统的运行人员得以评估信源被自适应均衡和纠错所消除的幅度失真有多大,使得在BER受它影响降到门限值之前就把问题解决好。
然而要定量地知道调制差错还须依赖于正确地恢复所传送的比特.。
如果通过纠错知道了正确的数据比特,以它作基准,就可以再现数字调制使载波相位和幅度的实际变化。
我们将数字解调恢复的完整基带数字调制信号和实际接收到的数字视频调制信号的相位和幅度相减,就可以得到我们想知道的相位和幅度误差。
调制差错的值可以在许多符号上求平均获得。

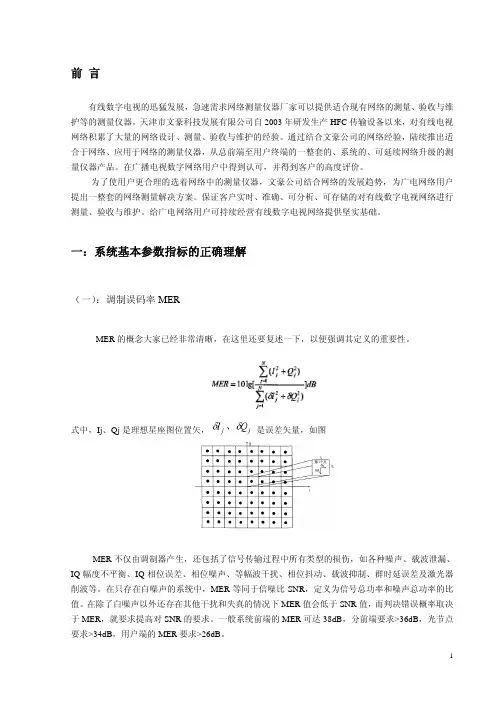

调制差错比(MER)是模仿基带数字调制信号的信噪比。
可以认为MER是反映QAM信号综合质量因数最好的表征。
MER的测试结果反映了接收机还原二进制数码的能力。
虽然BER广泛地用来描述数字传送的质量因数的重要参数,但MER对传输损伤提供了定量的表示,因为它表明信道内的信噪比。
MER=10×Log(符号平均功率/误差平均功率)dBMER是表示理想的星座图平均总的信号功率与实际收到的星座图的平均误差功率之比。
另外,从MER可以分析出相位和幅度差错分量。
如果是由于相位差错大引起MER低,那么差错主要是载波误差或寄生频率引起的。
如果是由于幅度差错引起的MER低,那么这是放大器问题。
在考虑裕量或SNR问题时,MER是非常有用的。
MER包含信号的所有类型的损伤,例如:各种噪声、载波泄漏、I/Q幅度不平衡、I/Q相位误差, 相位噪声等。
如果引起损伤的只是噪声, 那么MER就等于信噪比。
MER是对数字调制信号的总体质量描述的参数,它反映的是实际信号与理想信号之间的偏离程度。
可以说这一参数给出了信号劣化的总体情况,是反映系统性能和决定解调性能的重要参数。
(四)误差矢量幅度EVM调制差错还可以用一个线性幅度比叫做矢量幅度(EVM)表示。
EVM是调制差错的幅度,归一化到符号峰值的幅度,用百分数表示。
EVM是在正向误差纠正级之前测量传输信号的调制质量。
EVM表明在信号上存在多少干扰和失真。
它用在离开前端处,开始受网络衰落时测信号的质量。
也可在用户端测信号的质量,从而保证用户的机顶盒能够有足够的裕量来解调和重建信号。
EVM与MER是直接相关的。
EVM=(误差幅度的有效值/符号幅度的最大值)×100%基带数字调制的路径通过FEC到一个数字解调分析器。
数字解调分析器重现真实的基带调制轨迹并计算MER和EVM。
和BER不同,MER或EVM只要测几百个符号,时间很短。
(五)均衡器均衡器是用来对付多径的,多径还有静态多径和动态多径的区别。
不连续的鬼影常出现在有大的光滑表面,如高的钢建筑的多径情况。
然而,在城郊带有小山和密集树叶的区域会发生连续的多径干扰,那里一个信号可以通过多个途径到达DTV接收机。
当信号从一个稍有移动的物体,如一颗树反射,而不是从一个稳定的物体如一个建筑物反射,会出现复杂的鬼影。
这就需要接收机的均衡器发挥作用减小鬼影使之达到接收电平。
这样复杂的鬼影有一时变的或动态的性质,多径的这种动态的性质是对均衡器的严重挑战。
DTV均衡器是一个带有不同抽头增益的抽头延迟线,常被称作横向滤波器。
用它来测量发射机和接收机之间传播途径上的线性信道失真的大小,能够很好反映由于多径或发射机没有调整好造成的损伤情况。
抽头能量是一个用dB表示的标量,它指明接收机均衡器中做了多大的校正。
在覆盖区域不同部分或者在不同的城市间比较抽头的中值能量,可以看出由于地形或建筑物形成的多径严重程度。
地形愈差(加上较低的发射HAAT),信道失真的机会越多,抽头能量比较大,这种情况是很典型的。
图1是使用860DSP进行数字信号均衡器显示的界面。
均衡显示出了在QAM信号中均衡器抽头需要修正的相位和幅度失真的相对幅度。
均衡器显示在确定存在的反射时是非常有用的。
你可以用软键在感兴趣的抽头上放上指示器,可以得到一个到故障处大概的距离。
到故障处的距离图 1三、技术规范附件附件一、MER、BER测量门限附件二、根据星座图的形态判断数字信号测量中的各种故障在一个星座图图表中所有”I”和”Q” 信号可能的结合表现为网格形状,使他们容易被说明解释并使引起骚动的事物引人注目,星座图图表可想象为方框的数组,每个方框代表一个状态或符号。
在完美的数据传输情形下每个被接收的传送码应会落在它方框的中心点,在实际上噪声,侵入干扰与回射会推挤传送码离开理论的中心点移往相邻方框的边界。
相邻方框之间的分界线称为”判断门坎”,如果一个信号干扰推挤一个符号跨越此门坎,它会被错误的理解视为属于相邻方框的符号因此照成一个错误码。
符号的干扰不足以推挤跨越门坎则永远被理解为属于正常的。
星座图图表是一个很好的故障排除辅助工具,它可提供关于干扰的来源与种类的线索。
为BER 测量侦测并统计每个被误解的码,它是一个灵敏的指标可指出问题是由瞬间的或突然发生的噪声干扰。
典型的故障表现形式:一、Incoherent (Noise) Interference不连续的噪声干扰在实际的网络系统中,QAM 信号一直遭受一些由马达、继电器、电力设备与分配网络上的传输装置所产生的噪声干扰。
噪声导致所显示的符号落在星座图方框内正常位置的周围,所以在累积一段时间长度后统计一特定方框内所有符号的落点就会形成如云般的形状,每个符号表示噪声干扰些微的差异。
如果有够多的噪声干扰星座图会显示一些符号以表示超过判断门坎形成”误码(bit errors)”。
二、Coherent Interference连续的噪声干扰内调制的产物、计算机定时器泛音(harmonics)与广播的发射机都可能是连续的噪声干扰来源,在特定方框内所显示的符号形成明显的圆圈图形。
如果有够多的连续噪声在特定方框内所显示的符号形成一个粗环图形,通常是由附带的噪声所产生的失真。
