用两个时间继电器搭一个循环定时电路
- 格式:doc
- 大小:71.50 KB
- 文档页数:1

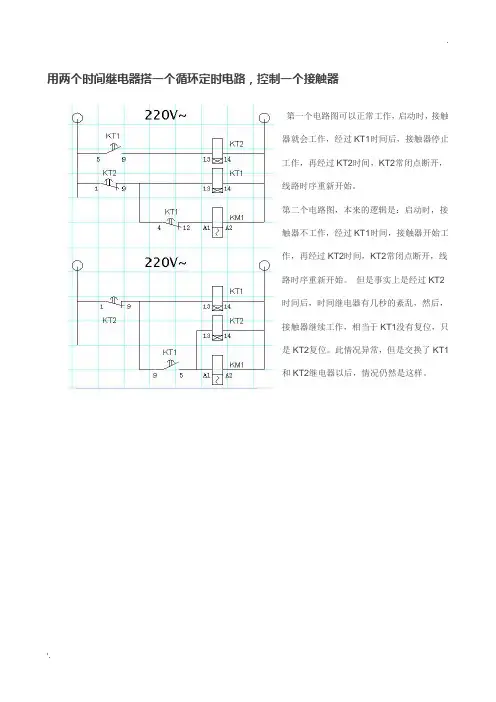

用两个时间继电器搭一个循环定时电路,控制一个接触器
第一个电路图可以正常工作,启动时,接触
器就会工作,经过KT1时间后,接触器停止
工作,再经过KT2时间,KT2常闭点断开,
线路时序重新开始。
第二个电路图,本来的逻辑是:启动时,接
触器不工作,经过KT1时间,接触器开始工
作,再经过KT2时间,KT2常闭点断开,线
路时序重新开始。但是事实上是经过KT2
时间后,时间继电器有几秒的紊乱,然后,
接触器继续工作,相当于KT1没有复位,只
是KT2复位。此情况异常,但是交换了KT1
和KT2继电器以后,情况仍然是这样。
