联锁电路中时间继电器的应用(2021年)

时间继电器的用法时间继电器是一种能够控制电路中电器装置运行时间的装置，它能够在设定的时间内控制电器的启动和停止。

时间继电器广泛应用于工业控制、电力系统、安防系统以及家用电器等领域。

本文将介绍时间继电器的原理、用途、安装方法以及注意事项，帮助读者更好地了解和使用时间继电器。

一、时间继电器的原理时间继电器是依靠一组特殊的电子电路和计时装置来实现对电器设备的控制。

其原理是利用控制电源和计时装置来控制开关触点的通断，从而实现对电器设备的启动和停止。

时间继电器通常由计时模块、控制模块和输出模块组成，计时模块负责设定时间参数，控制模块负责根据时间参数控制开关状态，输出模块则负责驱动被控制的电器设备。

二、时间继电器的用途1. 工业控制：在工业自动化生产线上，时间继电器可以用来控制设备的启动和停止时间，实现生产过程的自动化。

2. 电力系统：时间继电器可以用来控制电力系统中的开关设备，如定时开关、定时报警等功能。

3. 安防系统：在安防监控系统中，时间继电器可以用来控制摄像头、警报器等设备的启动和停止，定时录像、定时报警等功能。

4. 家用电器：一些家用电器如洗衣机、烘干机等也会配备时间继电器，以实现定时启动和停止的功能。

三、时间继电器的安装方法1. 首先确定时间继电器的工作电压和电流参数，选择合适的安装位置。

2. 将时间继电器的控制电路与被控制设备的电路连接，通常需要连接控制电源、输入信号、输出信号等线路。

3. 对时间继电器进行电源接线和调试，设置相应的参数，确认工作正常后进行固定安装。

四、时间继电器的注意事项1. 在安装和使用时间继电器时，需要严格按照产品说明书的要求进行操作，避免因操作不当导致设备故障或安全事故。

2. 定期对时间继电器进行维护检查，保持设备的正常运行状态。

3. 如果时间继电器工作异常或有故障现象，应及时停止使用并寻求专业人士进行维修。

在使用时间继电器时，用户应了解其原理和使用方法，合理设置工作参数，正确安装，并根据需要进行维护保养，确保时间继电器的正常运行，为各项工作提供准确可靠的时间控制。

时间继电器的原理和应用原理时间继电器是一种用来测量和控制时间的设备，它基于电磁吸合继电器的工作原理。

它通过将电流引导到继电器的线圈上，产生磁场使得触点闭合或打开，从而起到控制电路的作用。

时间继电器一般由时钟元件、计时器元件、控制元件和继电器元件组成。

时间继电器的时钟元件通常采用石英晶体振荡器，通过振荡器产生稳定的振荡信号作为时间基准。

计时器元件用来测量时间间隔，可以根据需要设置不同的时间范围。

控制元件则用来控制继电器的工作方式，一般有手动控制和自动控制两种模式。

继电器元件是时间继电器的核心部件，它负责根据计时器的设置在规定的时间间隔内打开或关闭触点。

应用时间继电器具有广泛的应用范围，常见的应用有以下几个方面：1. 照明控制时间继电器可以用来控制室内和室外照明的开关。

在晚上或需要照明的场合，可以预先设置好时间，继电器在设定时间点自动打开照明设备，提供所需的照明。

这样可以节省能源，避免长时间不必要的照明。

2. 通风控制时间继电器还可以用于控制通风设备的启停。

在需要通风的环境中，可以设置时间继电器的启动时间和停止时间，继电器在设定的时间范围内控制通风机的运行，保持室内空气的流通和新鲜。

3. 水泵控制时间继电器可以用来控制水泵的启停，用于农业灌溉、市政供水和建筑工程等领域。

根据需要设置时间继电器的工作周期和时间间隔，继电器将在设定的时间自动打开或关闭水泵，实现对水的合理利用和节水。

4. 电器定时开关时间继电器也可以用来控制各种电器设备的定时开关，如电视机、空调、电热水器等。

通过预先设置时间，继电器可以在指定时间点自动打开或关闭电器设备，方便人们的生活，提高生活的便利性。

5. 定时报警器时间继电器还可以用作定时报警器，用于提醒人们进行某种操作或注意某个事件的发生。

例如，可以设置时间继电器在特定的时间点发出声音或亮起警示灯，提醒人们按时服药、起床或进行其他活动。

6. 自动控制系统时间继电器在自动化控制系统中扮演着重要的角色。

简述时间继电器的原理及应用1. 时间继电器的原理时间继电器是一种以时间为基础进行工作调控的电器设备。

其原理基于计时器的功能，通过设定一定的时间参数来控制电器的开关。

时间继电器通常由一个时钟电路和一个继电器电路组成。

1.1 时钟电路时钟电路是时间继电器的核心组成部分。

它由一个振荡器、一个计数器和一个比较器构成。

振荡器产生稳定的脉冲信号，计数器将脉冲信号进行计数，比较器将计数值与预设的时间参数进行比较。

1.2 继电器电路继电器电路是时间继电器的输出部分。

当时钟电路中的计数值与预设的时间参数相等时，继电器电路会开启或关闭电器。

继电器电路通常由一个电磁继电器和一个电流控制电路组成。

2. 时间继电器的应用时间继电器在现代工业自动化控制中具有广泛的应用。

以下是一些常见的应用场景：2.1 照明控制时间继电器可以用于控制路灯、美化灯、照明设备等的开关。

通过设置合适的时间参数，可以在特定时间段内自动打开或关闭照明设备，实现能耗控制和生活便利。

2.2 电动设备控制时间继电器被广泛应用于电梯、空调、洗衣机、冰箱等电动设备的控制。

通过设置时间参数，可以在特定时间段内自动打开或关闭电动设备，提高能效和生活质量。

2.3 定时报警时间继电器可以用于定时报警装置，如火灾报警、安防系统等。

通过设置合适的时间参数，可以在特定时间触发警报，提醒人们注意安全。

2.4 温度控制时间继电器在温度控制中起到重要作用。

比如，在温室农业中，可以通过设置时间参数，自动控制温室内的温度，提供适宜的生长环境。

2.5 进程控制时间继电器可以用于自动化生产线的进程控制。

通过设置合适的时间参数，可以按照预定的时间序列自动启动或停止不同的生产设备，提高生产效率和产品质量。

3. 总结时间继电器以时间为基础，通过设定一定的时间参数来控制电器的开关。

它在照明控制、电动设备控制、定时报警、温度控制和进程控制等方面有广泛的应用。

时间继电器的原理基于时钟电路和继电器电路的相互配合，实现按照预设的时间自动控制电器的功能。

2021年国家开放大学《机电控制与可编程序控制器技术》形考任务（1-5）试题及答案解析形考任务一（红色标注为正确答案）一、填空题（每题0.2分，共1.2分）题目1正确获得0.20分中的0.20分标记题目题干可编程序控制器通过数字式、模拟式的输入和输出，控制各类型的机械或生产过程。

题目2正确获得0.20分中的0.20分标记题目题干熔断器主要防止电路的过载或短路保护元件。

题目3正确获得0.20分中的0.20分标记题目题干电磁式接触器主要由电磁机构、触头系统和灭弧装置和其它部分组成。

题目4正确获得0.20分中的0.20分标记题目题干触点系统分为主触点和辅助触点，分别用来直接接通和断开交流主电路和控制电路。

题目5正确获得0.20分中的0.20分标记题目题干热继电器是利用电流流过发热元件产生热量来使检测元件弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。

题目6部分正确获得0.20分中的0.10分标记题目题干分闸时应先断开负荷开关正确获得1.00分中的1.00分，再断开隔离开关；合闸时应先合隔离开关，后合负荷开关。

如果违反操作规程，会造成隔离开关刀口弧光短路甚至更严重的事故。

标记题目信息文本二、判断题（每题0.44分，共8.8分）题目7正确获得0.44分中的0.44分标记题目题干PLC从早期开关量的输入、输出，模拟量的输入、输出，已经发展到能够完成复杂控制功能、通信联网功能的各种控制单元。

选择一项：对错题目8正确获得0.44分中的0.44分标记题目题干PLC是专门用来完成逻辑运算的控制器。

选择一项：对错题目9正确获得0.44分中的0.44分标记题目题干PLC具有监控和自诊断能力，若发生故障或异常，可及时判断故障原因，并排除故障。

选择一项：对错题目10正确获得0.44分中的0.44分标记题目题干由于PLC的可靠性和抗干扰能力较差，所以不能在恶劣的工业环境中应用。

选择一项：对错题目11正确获得0.44分中的0.44分标记题目题干在工业自动化领域，PLC，DCS与IPC技术正在趋于融合。

时间继电器的用途、分类及如何选用一、什么是时间继电器？它有哪些用途？时间继电器是一种自得到动作信号起至触头动作或输出电路产生跳跃式改变有一定延时，该延时又符合其准确度要求的继电器，即从得到输入信号（线圈的通电或断电）开始，经过一定的延时后才输出信号（触头的闭合或断开）的继电器。

常用时间继电器的外形如图3-16所示，时间继电器被广泛应用于电动机的起动控制和各种自动控制系统。

二、时间继电器有哪些类型？时间继电器的种类很多，主要有以下类型：1.按动作原理分类有电磁式、同步电动机式、空气阻尼式、晶体管式（又称电子式）等。

1）电磁式时间继电器结构简单、价格低廉，但延时较短（例如JT3型延时时间只有0.3～5.5s），且只能用于直流断电延时。

2）同步电动机式时间继电器（又称电动机式或电动式时间继电器）的延时准确度高、延时范围大（有的可达几十小时），但价格较昂贵。

3）空气阻尼式时间继电器又称气囊式时间继电器，其结构简单、价格低廉、延时范围较大（0.4～180s），有通电延时和断电延时两种，但延时准确度较低。

4）晶体管式时间继电器又称电子式时间继电器，其体积小、准确度高、可靠性好。

晶体管式时间继电器的延时可达几分钟到几十分钟，比空气阻尼式长，比电动机式短；延时准确度比空气阻尼式高，比同步电动机式略低。

随着电子技术的发展，其应用越来越广泛。

2.按延时方式分类1）通电延时时间继电器接收输入信号后延迟一定的时间，输出信号才发生变化；当输入信号消失后，输出瞬时复原。

2）断电延时时间继电器接收输入信号时，瞬时产生相应的输出信号；当输入信号消失后，延迟一定时间，输出才复原。

三、怎样选择时间继电器？1）时间继电器延时方式有通电延时型和断电延时型两种，因此选用时应确定采用哪种延时方式更方便组成控制电路。

2）凡对延时准确度要求不高的场合，一般宜采用价格较低的电磁阻尼式（电磁式）或空气阻尼式（气囊式）时间继电器；若对延时准确度要求较高，则宜采用电动机式或晶体管式时间继电器。

时间继电器用途时间继电器是一种电气设备，用于控制电路的开关，根据预设的时间参数来实现自动开关电路的功能。

它主要通过控制电磁继电器的动作，以实现电路的断开和闭合。

时间继电器广泛应用于各个领域，具有许多重要的用途。

时间继电器在工业自动化中起着重要的作用。

在生产线上，时间继电器可以根据预设的时间参数，自动控制设备的开关，实现生产过程的自动化。

例如，在汽车制造业中，时间继电器可以控制机器人的动作，精确地完成各种操作，提高生产效率和质量。

此外，时间继电器还可以在工业设备中定时监测和控制温度、湿度等参数，以保证设备的正常运行。

时间继电器在家庭生活中也有广泛的应用。

人们可以利用时间继电器来控制家电设备的开关，实现定时启动和关闭。

比如，可以利用时间继电器控制空调的开关时间，让空调在人们回家之前自动开启，以确保室内温度的舒适；还可以利用时间继电器控制热水器的加热时间，让热水在早晨起床时自动加热好，方便洗漱。

通过时间继电器的应用，人们可以更加方便地控制家电设备，提高生活质量。

时间继电器在照明系统中也发挥着重要的作用。

通过时间继电器的定时开关功能，可以实现夜间照明的自动控制。

例如，在公共场所的照明系统中，可以设置时间继电器，让照明灯在夜晚到来时自动打开，节省能源；在路灯系统中，可以利用时间继电器来控制路灯的亮灭时间，保证夜间交通安全。

时间继电器的应用不仅提高了照明系统的智能化程度，还减少了人工操作的繁琐。

时间继电器还在农业领域起着重要的作用。

通过时间继电器的定时控制功能，可以实现农田灌溉系统的自动化。

农田灌溉是农业生产中不可或缺的一环，传统的人工操作既耗时又费力。

而时间继电器的应用可以根据农作物的生长需求，定时开启和关闭灌溉设备，实现农田灌溉的自动化，提高农作物的产量和质量。

时间继电器作为一种重要的电气设备，在工业、家庭、照明和农业等领域有着广泛的应用。

它可以实现电路的自动开关，提高生产效率和生活质量。

时间继电器的应用不仅简化了人们的操作，还提高了设备和系统的智能化程度，为人们创造了更加便利和舒适的生活环境。

继电器作用及应用继电器是一种电器元件，用于在电路中控制小电流开关，实现对大电流回路的控制。

它由一个电磁线圈和若干对合触点组成，当电磁线圈通电时，产生磁场，吸引触点闭合或断开电路。

继电器主要用于电力系统中的自动控制、远距离控制以及电气保护等方面，在工业、民用等领域有广泛的应用。

继电器的主要作用是实现对大电流或高电压回路的控制，将控制信号与被控回路相隔离。

它可以将一个电路（控制回路）的信号转换成另一个电路（被控回路）的动作，使得控制回路与被控回路之间无需直接相连。

这种隔离性能可以提高电路的安全性和可靠性，防止电路中的故障扩散。

继电器的应用非常广泛，以下是其主要应用领域：1. 自动控制系统：继电器是自动化控制系统中的重要组成部分，用于实现对电机、阀门、灯光等设备的控制。

例如，在工业生产中，继电器可以通过控制输入信号的开关状态来控制设备的启停和方向。

2. 电力系统保护：继电器在电力系统中用于保护设备，例如发电机、变压器和输电线路等。

继电器可以检测到电力系统中的异常情况，如过载、短路、地故障等，然后迅速切断故障电路，保护系统的正常运行。

3. 远距离控制：继电器可以作为信号的中继器，将信号从一个地点传输到另一个地点。

例如，在远程监控系统中，继电器可以接收来自传感器的信号，并通过电路控制远距离的设备操作。

4. 电信设备：继电器常用于电信设备中，用于实现电话、传真、报警等功能。

例如，电话线路中的继电器被用于控制信号的传输和交换，确保电话线路的正常通信。

5. 汽车电气系统：继电器广泛应用于汽车电气系统中，例如车灯、雨刮器、空调等。

继电器可以控制汽车电路中的高电流负载，保护电路不受损坏。

6. 家用电器：继电器也被广泛用于家庭电器中，如冰箱、洗衣机、微波炉等。

继电器可以控制这些电器的开关状态，使其在不同的时间和模式下工作。

总之，继电器作为一种电气控制元件，不仅具有隔离和保护电路的功能，还可以在不同领域中实现自动化控制和远程控制。

时间继电器的作用时间继电器是一种用于控制电气设备运行时间的电器元件，它能根据预设的时间延时开关电路。

时间继电器通常由一个电磁继电器和一个延时元件（如电容或电阻）组成，具有精确的定时功能。

它在工业自动化、家庭电气、交通信号灯等领域都得到了广泛应用。

以下是时间继电器的作用。

1. 功能稳定可靠：时间继电器采用电子技术实现精确的时间延时功能，可以在不同的环境条件下稳定工作。

它的定时精度通常可以达到0.1秒到数小时不等，能够满足各种需要。

2. 实现动作顺序：在某些场合下，需要对电气设备的动作进行顺序控制。

时间继电器可以根据预设的时间延时自动触发设备的开关动作，实现设备间的协调工作。

例如，在给水系统中，可以通过时间继电器来分时控制水泵的启停，避免同时启动多台水泵造成电网压力过大。

3. 预防设备过载：对于一些运行时间过长会导致设备过载的情况，时间继电器可以起到自动保护的作用。

当设备工作达到设定的时间后，时间继电器会自动断开电路，避免设备因长时间工作而过热或损坏。

4. 节能与降低成本：通过合理设置时间继电器的定时功能，可以实现设备的定时启动和停止。

例如，在照明系统中，可以根据不同的使用需求设置定时开关灯，避免长时间照明浪费电能。

这样不仅能够降低能源消耗，还能延长设备的使用寿命，减少维修和更换成本。

5. 提高安全性：设备长时间工作可能会导致设备损坏或事故的发生。

时间继电器可以避免这种情况的发生，保证设备在设定的时间内自动停止运行，提高安全性。

例如，在电热水器中，可以通过时间继电器设定加热时间，避免加热过久导致水温过高，引发危险。

总之，时间继电器在各个领域中发挥着重要的作用。

它不仅能够实现设备的精确控制和自动保护，还能提高设备的安全性和节能性，降低维护成本。

随着科技的不断发展，时间继电器的功能也在不断扩展，在未来将有更广泛的应用前景。

时间继电器的作用及功能原理Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998时间继电器的作用及功能原理2011年11月04日 11:30来源：本站整理作者：秩名(0)时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件，也许可以这样说：用来控制较高电压或较大功率的电路的电动开关：给继电器工作线圈一个控制电流，继电器就吸合，对应的触点就接通或断开。

在供电电路中，继电器也被称为接触器。

关键字:时间继电器,继电器从驱动时间继电器工作的电源要求(驱动线包工作电压)来分，一般继电器分交流继电器与直流继电器，分别用于交流电路和直流电路，另外，依据其工作电压的高低，有6、9、12、24、36、110、220、380等不同的工作电压，使用于不同的控制电路上。

时间继电器另一个区分点是它的触点(执行接通或断开被控制电路的开关)，分别有常开、常闭、转换的区别，另外还有触点多少的区别，可以控制多大的工作电压及电流(即触点允许控制的功率)的区别，供不同用途选用;另外特殊触点还有带自锁(动作后即使控制电压消失，触点自己保持失去控制时的状态)，带延时吸合或延时释放功能等种类，供特殊情况下使用。

1.时间继电器当吸引线圈通电或断电后其触点经过一定延时再动作的继电器。

(1)结构(图2-3)(2)时间继电器的符号(图2-4)(3)时间继电器认识类型认识：电磁式、空气阻尼式、电动式、电子式①直流电磁式时间继电器——用于直流电气控制电路中，只能直流断电延时动作。

优点：结构简单、运行可靠、寿命长;缺点：延时时间短。

②空气阻尼式时间继电器——利用空气阻尼作用获得延时。

分：通电延时、断电延时两种。

③电子式时间继电器——分R-C式晶体管和数字式时间继电器。

优点：延时范围宽、精度高、体积小、工作可靠。

晶体管式时间继电器以RC电路电容充电时电容器上的电压逐步上升的原理为基础。

时间继电器使用说明书时间继电器产品使用说明书西安铁路信号工厂1 概述a)产品特点：时间继电器是属于信号继电器品种之一，是为满足用户对原时间继电器缓吸时间的不同要求而设计的系列继电器，时间继电器（以下简称继电器）继电器有四种缓吸时间可供选择；也可根据用户的要求来改变继电器的缓吸时间。

b)主要用途和适用范围：适用于铁路信号电路或其它控制电路中。

c)品种、规格：分为半导体时间继电器和单片机时间继电器。

d)型号的组成及代表意义：J S B（D） X C — 850线圈电阻插入式信号半导体（单片机）时间继电器e) 使用环境条件（1）温度：-5℃～+40℃；（2）相对湿度：90%以下（+25℃）；（3）气压：不低于70kPa（相当于海拔高度3000m以下）；f)工作条件（1）振动：振频不大于15Hz，振幅不大于0.45mm；（2）工作位置：水平(如图1所示)；（3）周围无引起爆炸危险的有害气体，并应有防尘措施。

2 结构特征及工作原理继电器结构分为接点部分和磁路部分，其核心是采用单结晶体管或单片机延时电路，经过不同的接线，来获得所需的延时，以满足信号电路的需要。

3 产品技术特性3.1 继电器电气特性如表1所示。

表1 电气特性和时间特性（+20℃）各型继电器线圈的电阻值，应符合表2的规定，5Ω以上者，误差应不应超过±10%，将测得的电阻值换算到+20℃时的数值。

按如下公式换算 R 20=)20(1-+t R tα式中：R 20——温度为+20℃时的电阻值，Ω；R t——环境温度为t时测得的电阻值，Ω；t——测量时的环境温度，℃；α——在0℃时被测线圈导体材料的电阻温度系数（铜为0.004 1/℃）。

3.2继电器机械特性见表3所示表3 继电器机械特性3.3继电器接点及插座簧片通以0.5A电流时的接触电阻应不超过表3的规定。

表4 继电器接触电阻3.4在试验的标准大气条件下，继电器和插座的绝缘电阻均不小于100MΩ。

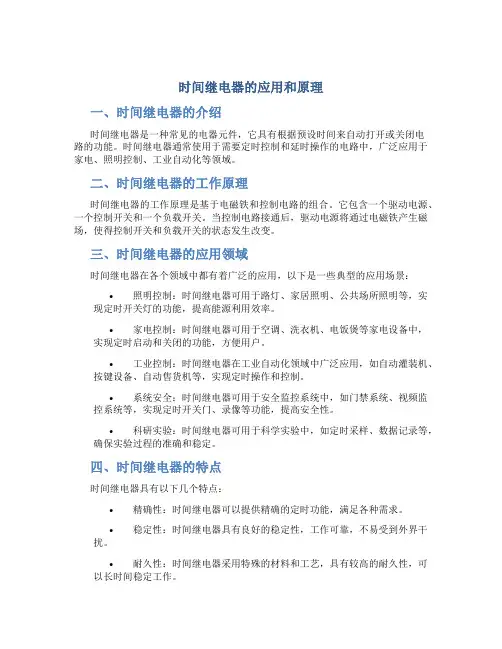

时间继电器的应用和原理一、时间继电器的介绍时间继电器是一种常见的电器元件，它具有根据预设时间来自动打开或关闭电路的功能。

时间继电器通常使用于需要定时控制和延时操作的电路中，广泛应用于家电、照明控制、工业自动化等领域。

二、时间继电器的工作原理时间继电器的工作原理是基于电磁铁和控制电路的组合。

它包含一个驱动电源、一个控制开关和一个负载开关。

当控制电路接通后，驱动电源将通过电磁铁产生磁场，使得控制开关和负载开关的状态发生改变。

三、时间继电器的应用领域时间继电器在各个领域中都有着广泛的应用，以下是一些典型的应用场景：•照明控制：时间继电器可用于路灯、家居照明、公共场所照明等，实现定时开关灯的功能，提高能源利用效率。

•家电控制：时间继电器可用于空调、洗衣机、电饭煲等家电设备中，实现定时启动和关闭的功能，方便用户。

•工业控制：时间继电器在工业自动化领域中广泛应用，如自动灌装机、按键设备、自动售货机等，实现定时操作和控制。

•系统安全：时间继电器可用于安全监控系统中，如门禁系统、视频监控系统等，实现定时开关门、录像等功能，提高安全性。

•科研实验：时间继电器可用于科学实验中，如定时采样、数据记录等，确保实验过程的准确和稳定。

四、时间继电器的特点时间继电器具有以下几个特点：•精确性：时间继电器可以提供精确的定时功能，满足各种需求。

•稳定性：时间继电器具有良好的稳定性，工作可靠，不易受到外界干扰。

•耐久性：时间继电器采用特殊的材料和工艺，具有较高的耐久性，可以长时间稳定工作。

•控制灵活性：时间继电器可根据需要进行编程和设置，提供灵活的控制方式。

•易于安装和维护：时间继电器体积小巧，安装方便，并且维修和更换也比较简单。

五、时间继电器的选型要点在选择时间继电器时，以下几个要点需要考虑：1.定时要求：根据需要确定定时范围和精确度需求，选择合适的时间继电器。

2.控制方式：根据实际控制需求选择合适的时间继电器，如电压控制、数字控制等。

时间继电器（Time relay）是一种特殊类型的继电器，它根据预设的时间延迟来控制电气设备的操作。

时间继电器在各种应用中具有多种用途，包括以下几个方面：
延时启动或关闭：时间继电器可用于延时启动或关闭电气设备。

例如，可以在按下按钮后延时数秒后启动电动机，或者在断电后延时一段时间后关闭照明系统。

时间计数与监控：时间继电器可用于进行时间计数和监控。

例如，在工业自动化中，可以使用时间继电器来记录设备的运行时间或工作周期，并在达到预设时间后触发相应的操作或报警。

时序控制：时间继电器在时序控制中发挥重要作用。

它们可以按照预定的时间序列控制一系列事件的发生顺序。

例如，可以使用时间继电器来控制生产线上的工作步骤，确保各个步骤按照正确的时间顺序进行。

周期性操作：时间继电器可以用于执行周期性操作。

例如，可以使用时间继电器来控制灯光的闪烁频率，定时执行喷水装置的周期喷水等。

定时功能：时间继电器常用于提供定时功能。

它们可以在预设的时间间隔后触发或中断电路。

例如，可以使用时间继电器在特定时间打开或关闭设备，如定时开启空调或热水器等。

保护功能：时间继电器也可以用于提供电气设备的保护功能。

例如，在电力系统中，可以使用时间继电器来监测电流过载或短路等异常情况，并在超过设定时间后切断电路以防止设备受损。

时间继电器可用于各种应用场景，通过控制和调节时间延迟来实现对电气设备操作的精确控制。

它们在自动化控制、计时和监控等领域中发挥着重要的作用。

授课班级2012机电3班课型新授课授课时数 4 课题《时间继电器》项目教学法教案教材中国劳动社会保障社《电力拖动控制线路与技能训练》教学目标知识目标掌握国产电力机车上最常用的几种电磁式时间继电器的型号和含义、结构熟悉时间继电器的工作原理及技术参数。

能力目标通过对国产电力机车上最常用的几种电磁式时间继电器的作用、组成、工作原理特点及主要技术参数的学习与掌握会根据实际简单拆装，检修。

情感目标真观察、主动探究、乐于动手的学习态度。

培养学生对专业的热爱之情。

培养学生的团队合作精神和交流合作能力教学重点与难点重点时间继电器的结构原理难点时间继电器的工作原理和应用教学过程课前准备 1.把学生平均分成5个小组2.准备好学案教学环节教师活动学生活动教学意图设置情境回顾复习知识回顾及导入我们前面学习了交流接触器、热继电器等电器，通过什么物理量的变化能使它们的触头动作，达到断开或接通电路的目的？通过学生的回答总结归纳出：它们都是依靠是否通电以及电流大小实现触头接通或断开电路。

同时引入通过时间变化控制触头通断的电器——交流时间继电器学生观察并回忆通过问题，让学生复习上节课知识，导出本节课知识，并激发学生兴趣续设情境确定任务设定项目1 复习阶段故事情节：电动机正转2任务一：时间继电器的结构和分类3任务二：时间继电器的参数及符号学生观察并思考得出结果采用项目教学法：任务层层递进采用任务驱动法：紧抓学生注意力合作探究完成任务实现项目压是指时间继电器吸合前，缓慢增加吸合线圈两端的电压，时间继电器可以吸合时的最小电压。

释放电压是指时间继电器吸合后，缓慢降低吸合线圈的电压，时间继电器释放时的最大电压。

一般规定，吸合电压不低于线圈额定电压的85％，释放电压不高于线圈额定电压的70%（5）吸引线圈额定电压时间继电器正常工作时，吸引线圈上所加的电压值。

一般该电压数值以及线圈的匝数、线径等数据均标于线包上，而不是标于时间继电器外壳铭牌上，使用时应加以注意。

时间继电器在控制回路中的应用2.上海正泰智能科技有限公司上海201614摘要：本文研究了时间继电器在控制回路中的应用。

通过时间继电器的作用和种类的阐述，发现它在自动化领域中具有重要的作用，可以实现精确的时间控制和逻辑控制。

在此基础之上，重点讨论了时间继电器在控制回路中的应用。

本文的研究结果对于进一步优化时间继电器的应用具有重要的指导意义。

关键词：时间继电器；控制回路；应用引言：时间继电器作为一种重要的控制元件，广泛应用于自动化系统中。

它通过将外部电信号转换为时间控制信号，实现对电路的精确控制。

本文旨在研究时间继电器在控制回路中的应用，以提高自动化控制系统的性能和稳定性。

一、时间继电器的作用首先是定时功能，时间继电器可以实现按照预设时间自动开关电路。

它能够在特定的时间点触发电路的开关动作，实现定时开关的功能。

例如，在工业生产中，可以利用时间继电器实现定时灯光、定时喷水等功能。

其次是延时功能，时间继电器可以设置延时断电功能，通过延时断电保护电路或延时关闭设备，实现对电路或设备的延时断电。

这种延时断电功能可以保护电路或设备不受过电流、过压等异常情况的损害。

第三是计时功能，时间继电器还可以作为计时器使用，实现对时间的精确计量和控制。

它可以在特定的时间段内对电路进行计时，并触发相应的控制动作。

在工业自动化领域中，常常使用时间继电器作为计时装置，实现对生产过程的精确计时。

最后是逻辑控制功能，时间继电器可以与其他控制元件结合，实现复杂的逻辑控制。

通过设置多个时间继电器并进行组合，可以实现不同条件下的逻辑控制。

例如，通过设置多个时间继电器的触发条件和动作时间，可以实现交替控制、循环控制等复杂的逻辑控制功能[1]。

二、时间继电器的种类一是电动时间继电器，是最常见的一种类型。

它通过电动机驱动来实现时间控制功能。

电动时间继电器通常具有较高的精度和稳定性，适用于需要精确计时和控制的场合。

二是电子时间继电器，利用电子元器件，如晶体管、集成电路等来实现时间控制的装置。

时间继电器应用实例电路讲解 - 继电器
控制要求：灯泡1与灯泡1同时亮，灯泡1灭30秒后灯泡2灭。

灯泡2亮时，任意时刻让灯泡2灯泡灭。

>
通过以上的控制要求，我画了一个如下的电路图，通过控制要求电路图一步一步来讲解比较好理解。

1、按下SB2,接触器KM通电，并自锁，同时时间继电器KT也通电，触点KT接通。

2、触点KT接通后，中间继电器KA也通电工作。

3、与此同时，触点KM，触点KA也同时吸合，灯泡1，灯泡2亮起来。

4、当按下停止按钮SB1时，接触器KM断电，触点KM断开，灯泡1同时熄灭。

因为断电延时继电器的存在，触点KT依然接通，灯泡2依然亮。

经过时间继电器的设定时间后熄灭。

5、当灯泡1亮时，任意时刻，触点KA1接通，时间继电器复位。

触点KT断开，灯泡熄灭。

这就是一个断电延时型继电器的典
型应用，在实际电路中控制逻辑可能比这个还要复杂，所以要深刻领悟时间继电器的工作原理与应用。

大家来找茬下面是我在网上找到的二个实物接线图，大家可以结合上面的介绍和这个实物接线图相结合看一下。

看一下这个图的问题在哪里。

>
>。

时间继电器是一种当电器或机械给出输入信号时，在预定的时间后输出电气关闭或电气接通信号的继电器。

时间继电器的常用功能有：A：通电延时（ON－DELAYOPERATION）F：断电延时（OFF－DELAYOPERATION）Y：星三角延时（STAR／DELTAOPERATION）C：带瞬动输出的通电延时（WITHINST。

CONTACTON－DELAYOPERATION）G：间隔延时（INTERVAL－DELAYOPERATION）R：往复延时（ON－OFFREPETITIVEDELAYOPERATION）K：信号断开延时（OFF－SIGNALDELAYOPERATION）1.控制电源时间继电器的电源端子间一般能承受1500V的外来浪涌电压，如果浪涌电压超过此值时，须使用浪涌吸收装置，以防止时间继电器击穿烧毁；当时间继电器重复工作时，本次电源关断到下次电源接通的时间（休止时间）必须大于复位时间，否则，未完全复位的时间继电器在下一次工作时就会产生延时时间偏移、瞬动或不动作；断电延时型时间继电器的电源接通时间必须大于0.5秒，以便有充足的能量储备而保证在断开电源后按预设时间接通或分断负载；时间继电器的电源回路一般情况下是高阻抗的，因此，切断电源后的漏电流要尽可能小（半导体或用RC并接的触点来开关时间继电器），以免有感应电压而假关断引起误动作（对于断电延时型而言，会产生断电后延时时间到但继电器不释放现象）。

一般情况下电源端子的残留电压应小于额定电压的20％，对断电延时型而言应小于额定电压的7％；时间继电器在完成其控制工作后，尽量避免继续通电。

到时后连续通电会使产品发热，从而加快电子元件老化，大大缩短使用寿命。

2、负载连接时间继电器的输出触点由于受产品体积的限制，往往负载能力不强，因此要对触点进行保护，可在触点两端并接吸收装置（如：RC、二极管、齐纳二极管等）。

不要用时间继电器去直接控制大容量负载，有的负载看上去不大，但由于负载电流特性而出现烧熔触点的现象，下表是负载形式和浪涌电流之间的关系。

时间继电器的作用及功能原理2011年11月04日11:30来源：本站整理作者：秩名我要评论(0)时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件，也许可以这样说：用来控制较高电压或较大功率的电路的电动开关：给继电器工作线圈一个控制电流，继电器就吸合，对应的触点就接通或断开。

在供电电路中，继电器也被称为接触器。

关键字:时间继电器,继电器从驱动时间继电器工作的电源要求(驱动线包工作电压)来分，一般继电器分交流继电器与直流继电器，分别用于交流电路和直流电路，另外，依据其工作电压的高低，有6、9、12、24、36、110、220、380等不同的工作电压，使用于不同的控制电路上。

时间继电器另一个区分点是它的触点(执行接通或断开被控制电路的开关)，分别有常开、常闭、转换的区别，另外还有触点多少的区别，可以控制多大的工作电压及电流(即触点允许控制的功率)的区别，供不同用途选用;另外特殊触点还有带自锁(动作后即使控制电压消失，触点自己保持失去控制时的状态)，带延时吸合或延时释放功能等种类，供特殊情况下使用。

1.时间继电器当吸引线圈通电或断电后其触点经过一定延时再动作的继电器。

(1)结构(图2-3)(2)时间继电器的符号(图2-4)(3)时间继电器认识类型认识：电磁式、空气阻尼式、电动式、电子式①直流电磁式时间继电器——用于直流电气控制电路中，只能直流断电延时动作。

优点：结构简单、运行可靠、寿命长;缺点：延时时间短。

②空气阻尼式时间继电器——利用空气阻尼作用获得延时。

分：通电延时、断电延时两种。

③电子式时间继电器——分R-C式晶体管和数字式时间继电器。

优点：延时范围宽、精度高、体积小、工作可靠。

晶体管式时间继电器以RC电路电容充电时电容器上的电压逐步上升的原理为基础。

电路有单结晶体管电路和场效应管电路两种。

分类：断电延时、通电延时、带瞬动触点延时三种。

结构认识：空气阻尼式时间继电器组成认识：电磁系统、延时机构、工作触点动作原理分析：空气阻尼式时间继电器(通电延时型)当线圈1通电后，衔铁3吸合，微动开关16受压其触点动作无延时，活塞杆6在塔形弹簧8的作用下，带动活塞12及橡皮膜10向上移动，但由于橡皮膜下方气室的空气稀薄，形成负压，因此活塞杆6只能缓慢地向上移动，其移动的速度视进气孔的大小而定，可通过调节螺杆13进行调整。
