管道混合器1介绍2构造原理3适用范围4设计数据5特点喷嘴式涡流式异形管道混合器静态管道混合器1、介绍管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的，混合效率高达90~95%，可节省药剂用量约20~30%，对提高水处理效果，节约能源具有重大意义。
管道混合器的材质分玻璃钢，碳钢和不锈钢三种。
采用玻璃钢材质具有加工方便，坚固耐用耐腐蚀等优点。
管道混合器2、构造原理管道混合器一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成，一般三节管道连用，作为一个单元（也可根据混合介质的性能增加节数）。
混合的方法有3种，分别为喷嘴式，涡流式，多孔板、异形板式。
对于常见的静态螺旋片式混合器，是在多孔板、异形板式混合器上发展而来，每节混合器有一个180°扭曲的固定螺旋叶片，分左旋和右旋两种。
相邻两节中的螺旋叶片旋转方向相反，并相错90°。
为便于安装螺旋叶片，筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。
管道内螺旋叶片是固定的，流体通过它产生流向变化，出现紊流现象从而提高混合效率，这种静态混合器除产生降压外，它不用外部能源。
3、适用范围1.城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用；2.城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用；3.给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理；4.工业废水进行酸碱中和混合作用；5.几种工业废水进行混合均化处理。
4、设计数据1.混合器管径按经济流速进行选择，一般按～s计算，管径大于500mm的最大流速可达s。

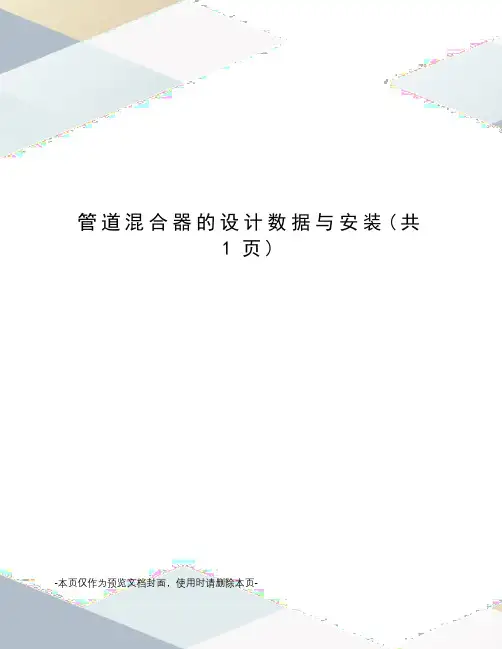

管道混合器的设计数据与安装(共
1页)
-本页仅作为预览文档封面，使用时请删除本页-
管道混合器的设计数据与安装
管道混合器的设计数据：
1、管道混合器管径按经济流速进行选择，一般按～s计算，管径大于500mm的最大流速可达s。
有条件时，将管径放大50～100mm，可以减少水头损失；
2、管道混合器节数基本组合按三节考虑，水头损失约～，也可根据混合介质的情况增减节数；
3、管式混合器管内水压按cm2考虑，也可根据实际压力进行设备加工。
管道混合器的安装：
1、管道混合器安装在架空管道时，必须用管道支架固定，埋地管道可安装在检查井内；
2、管道混合器安装不受方向限制，可以水平、垂直或其他组合方式；
3、各种药剂的投加位置，应在管道混合器前端，并大于米；
4、投加药剂的管道自行设计，可按全国给水排水标准图进行安装，但管内流速必须大于米/秒。
2。
管道混合器的计算和选型应用范围a液液混合b液气混合c液固混合d气气混合e强化传热静态混合器的技术参数与压力降计算（1）各种静态混合器的使用范围流体特性流状流速m/s中、高粘度层流0.1～0.3低、中粘度过渡流或湍流0.3～0.8（2）静态混合器的长度与混合效果（3）静态混合器的压力降计算物流一工作温度T140℃物流一体积流量V180m3/h物流二工作温度T240℃物流二体积流量V22m3/h物流一密度ρ1710kg/m3物流一粘度μ10.0289Pa.s物流二密度ρ21000kg/m3物流二粘度μ20.02Pa.s物流一输送压力P1 1.6Mpa（G）静态混合器允许压P0.3Mpa （G）物流二输送压力P2 1.6Mpa（G）静态混合器直径D0.2m初选L/D10静态混合器型号SK（根据流体的粘度判断）物流体积流量V82.0m3/h工作条件下连续相流体密度ρc710kg/m3工作条件下连续相粘度μ0.0289Pa.s流体流速u0.73m/s混合器长度L2ma SV、SX、SL型计算空隙率ε1（查表）水力直径dh15mm（查表）雷诺数Re267.2摩擦系数f 3.18压力降△P79110Pa结论选型正确b SH、SK型计算雷诺数Re D3562.47627摩擦系数f 3.18压力降△P5933.2Pa结论选型正确c气－气混合压力降计算公式气－气混合一般均采用SV型静态混合器水力直径dh15mm（查表）压力降△P0.62838168Pa结论选型正确注： 1.蓝色为需要输入的数据2.红色为得到的结果。
什么是管道混合器—管道混合器入门知识一、管道混合器定义管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的，混合效率高达90~95%，可节省药剂用量约20~30%，对提高水处理效果，节约能源具有重大意义。
管道静态混合器是通过固定在管内的混合单元内件，使二股或多股流体产生液体的切割、剪切、旋转和重新混合，达到流体之间良好分散和充分混合的目的。
二、管道混合器的主要特点1. 连续工艺，混合过程不被打断；2. 剪切力极小不破坏混合物，如：絮凝体；3. 混合效果为可计算控制的（CoV偏离度），应客户需求CoV范围最高为5%，流体在整个截面上的浓度是连续而平衡的，因此测量值具有很高的代表性，可对装置进行有效的控制；4. 混合距离和安装空间非常小，且静态混合器本身就是管道的一部分，可将其看作特殊的管道，避免了传统的搅拌槽等的缺陷；5. 传质效率很高，压降和能量消耗非常低；6. 没有运动部件，不存在磨损，几乎没有维护费用；7. 不会被阻塞，安装方式和材质可以是任何形状、任何尺寸和任何材质；8. 对整个工艺物流进行强制性混合，可大大降低贮槽体积，甚至可以不使用贮槽。
三、管道混合器构造和作用原理：管道混合器一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成，一般三节管道连用，作为一个单元（也可根据混合介质的性能增加节数）。
混合的方法有3种，分别为喷嘴式，涡流式，多孔板、异形板式。
对于常见的静态螺旋片式混合器，是在多孔板、异形板式混合器上发展而来，每节混合器有一个180°扭曲的固定螺旋叶片，分左旋和右旋两种。
管道混合器计算条件
1进液条件
1）原料氨水小时耗量(NH4OH):105.59kg/h
氨水温度：-36℃；
氨水重量浓度：20wt%；
氨水密度：923kg/m3
氨水粘度：与水相近
氨水压力：4~6bar
2）稀释水小时耗量(H2O):316.76kg/h
稀释水温度：20℃；
水密度：1004kg/m3
稀释水粘度：1 cp
稀释水压力：4~6bar
2变量条件
1）变环境条件：夏季氨水温度变成20摄氏度，水仍然是20摄氏度。
2）变工况条件：
锅炉负荷75%BMCR，原料氨水耗量减小1.3倍，稀释水耗量减小1.3倍。
锅炉负荷110%BMCR，原料氨水耗量增大1.1倍，稀释水耗量增大1.1倍。
3）压力变动条件：
恒压管路→电动流量调节阀→流量计（控制器）
锅炉工况变大（NOx大）需要调浓氨水的重量浓度（设计稀氨水浓度为5wt%）；稀释水不变流量的条件，开大调节阀开度（阀门压损减小）会使阀后压力略大；即氨水压力大，稀释水压力小。
另一种情况：锅炉工况变小（NOx小）需要调稀氨水的重量浓度（设计稀氨水浓度为5wt%）；稀释水不变流量的条件，关小调节阀开度（阀门压损增大）会使阀后压力略小；即氨水压力小，稀释水压力大。
3采用下图那种方式对我的工况更有利？
请厂家提供方案、计算书和图纸。
管道混合器的原理字体大小：大- 中- 小lvyehb发表于11-09-28 10:32 阅读(243) 评论(0)分类：>产品介绍管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水与各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的，混合效率高达90～95%，可节省药剂用量约20～30%，对提高水处理效果，节约能源，具有重大意义。
>构造原理管道混合器一般由三节混合单元组成（也可根据混合介质的特性增加节数）。
每节混合单元为一个180°扭曲的固定螺旋叶片（或90°交叉插板叶片），分左旋和右旋两种。
相邻两节中的螺旋叶片旋转方向相反，并相错90°。
为便于安装螺旋叶片，玻璃钢筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。
其它材质的管道混合器做法不尽相同。
管道混合器的螺旋叶片不动，仅是被混合的物料或介质的运动，流体通过它除产生降压外，无需外部能源。
主要是流动分割、径向混合、反向旋转，两种介质不断激烈掺混扩散，达到混合目的。
>适用范围1、城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用；2、城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用；3、给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理；4、工业废水中进行酸碱中和混合作用；5、多种工业废水进行混合均化处理。
>设计参数1、管道混合器管径按经济流速进行选择，一般按0.9～1.2m/s计算，管径大于500mm的最大流速可达1.5m/s。
有条件时，将管径放大50～100mm，可以减少水头损失；2、管道混合器混合单元节数基本组合按三节考虑，水头损失约0.4～0.6m，也可根据混合介质的情况增减节数；3、管道混合器内水压按0.1MPa考虑，也可根据实际压力进行设备加工。
管道混合器选型标准
管道混合器的选型主要基于混合物性质、流量和管径等因素的考虑。
以下为管道混合器选型的基本标准：
混合物性质：混合物的物性指标，如黏度、浓度、是否易结晶等，将决定选择何种类型的混合器。
例如，对于高黏度、高浓度、易结晶等特殊液体物质，需要选择适合的混合器类型。
流量和流速：混合器的管径通常根据经济流速进行选择，一般按0.9～1.2m/s计算，管径大于500mm的最大流速可达1.5m/s。
有条件时，可以将管径放大50～100mm，以减少水头损失。
管节数和节长：混合器基本组合按三节考虑，水头损失约为0.4～0.6m，也可根据混合介质的情况增减节数。
水压：混合器管内水压按1.0kg/cm2考虑，也可根据实际压力进行设备加工。
以上信息仅供参考，具体的选型标准可能因实际应用场景和需求而有所不同。
如需了解更多信息，建议咨询相关领域的专业人士。
管道混合器推荐构造原理适用范围设计数据特点喷嘴式涡流式异形管道混合器静态管道混合器、推荐管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的梦想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的追求，混合效率高达，可节省药剂用量约，对提高水处理效果，节约能源具有重大意义。
管道混合器的材质分玻璃钢，碳钢和不锈钢三种。
采用玻璃钢材质具有加工方便，坚固耐用耐腐蚀等优点。
管道混合器、构造原理管道混合器一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成，一般三节管道连用，作为一个单元（也可根据混合介质的性能增加节数）。
混合的方法有种，分别为喷嘴式，涡流式，多孔板、异形板式。
对于常见的静态螺旋片式混合器，是在多孔板、异形板式混合器上发展而来，每节混合器有一个°扭曲的固定螺旋叶片，分左旋和右旋两种。
相邻两节中的螺旋叶片旋转方向相反，并相错°。
为便于安装螺旋叶片，筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。
管道内螺旋叶片是固定的，流体通过它产生流向变化，出现紊流现象从而提高混合效率，这种静态混合器除产生降压外，它不用外部能源。
、适用范围.城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用。
. 城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用。
. 给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理。
. 工业废水进行酸碱中和混合作用。
. 几种工业废水进行混合均化处理。
、设计数据.混合器管径按经济流速进行选择，一般按～计算，管径大于的最大流速可达。
有条件时，将管径放大～，可以减少水头损失。
