1．高压断路器的主要作用是什么？答：（1）能切断闭合高压线路的空载电流（2）能切断闭合高压线路中的负载电流（3）能切断高压线路中的故障电流（4）与继电保护配合，可快速切除故障，保证系统安全运行。
2．说明GW4-110DW/1250设备型号的含义。
答：G-隔离开关；W-户外型；4-设计序号；110-额定电压为110KV；D-带接地开关；W-防污型；1250-额定电流为1250A。
3.说明LCWB6-110设备型号的含义。
答：L-电流互感器；C-瓷绝缘；W-户外型；B-有保护级；6-第6次系列统一设计；110-额定电压为110KV。
4．断路器灭弧室的作用是什么？灭弧方式有哪几种？答：作用是熄灭电弧。
灭弧方式有纵吹、横吹及纵横吹。
5.隔离开关的电动操作机构由哪些部分组成？答：由电动机、减速机构、操作回路、传动连杆、轴承拐臂、辅助触点等。
6．绝缘油在变压器和少油断路器中各有哪些作用？答：在变压器中起绝缘和冷却作用。
在少油断路器中起灭弧、绝缘作用。
7. 隔离开关检修周期是什么？答：检修周期为大修一般4～5年每次，根据运行和缺陷情况大修间隔时间可适当缩短或延长；小修每年安排一次，污秽严重地区可增加次数。
经完善化以后的隔离开关大修周期为8年一次。
8.电缆敷设后进行接地网作业时应注意什么？答：（1）挖沟时不能伤及电缆。
（2）电焊时地线与相线要放到最近处，以免烧伤电缆。
9.高压断路器检修可分为哪几种类型？答：大修、小修、临时性检修。
10.在电容器组上或进入其围栏内工作时应遵守什么规定？答：在电容器组上或进入围栏内工作时，应将电容器逐个多次放电并接地后，方可进行。
11.硬母线哪些地方不准涂漆？答：（1）母线各个连接处及距离连接处10cm以内的地方。
（2）间隔内硬母线要留50~70mm用于停电挂接临时地线用。
（3）涂由温度漆的地方。
12．隔离开关的检修项目有哪些？答：（1）检查隔离开关绝缘子是否完整，有无放电现象（2）检查传动件和机械部分（3）检查活动部件的润滑情况（4）检查触头是否完好，表面有无污垢（5）检查附件是否齐全、完好，包括弹簧片、铜辫子等。

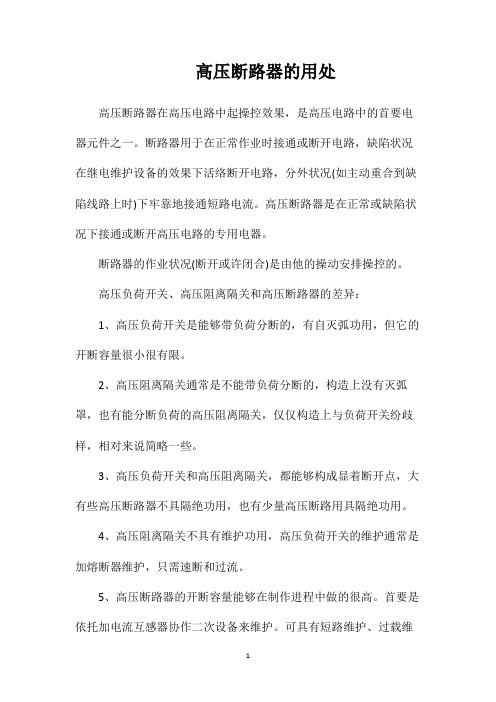

高压断路器的用处
高压断路器在高压电路中起操控效果，是高压电路中的首要电器元件之一。
断路器用于在正常作业时接通或断开电路，缺陷状况在继电维护设备的效果下活络断开电路，分外状况(如主动重合到缺陷线路上时)下牢靠地接通短路电流。
高压断路器是在正常或缺陷状况下接通或断开高压电路的专用电器。
断路器的作业状况(断开或许闭合)是由他的操动安排操控的。
高压负荷开关、高压阻离隔关和高压断路器的差异：
1、高压负荷开关是能够带负荷分断的，有自灭弧功用，但它的开断容量很小很有限。
2、高压阻离隔关通常是不能带负荷分断的，构造上没有灭弧罩，也有能分断负荷的高压阻离隔关，仅仅构造上与负荷开关纷歧样，相对来说简略一些。
3、高压负荷开关和高压阻离隔关，都能够构成显着断开点，大有些高压断路器不具隔绝功用，也有少量高压断路用具隔绝功用。
4、高压阻离隔关不具有维护功用，高压负荷开关的维护通常是加熔断器维护，只需速断和过流。
5、高压断路器的开断容量能够在制作进程中做的很高。
首要是依托加电流互感器协作二次设备来维护。
可具有短路维护、过载维
护、漏电维护等功用。

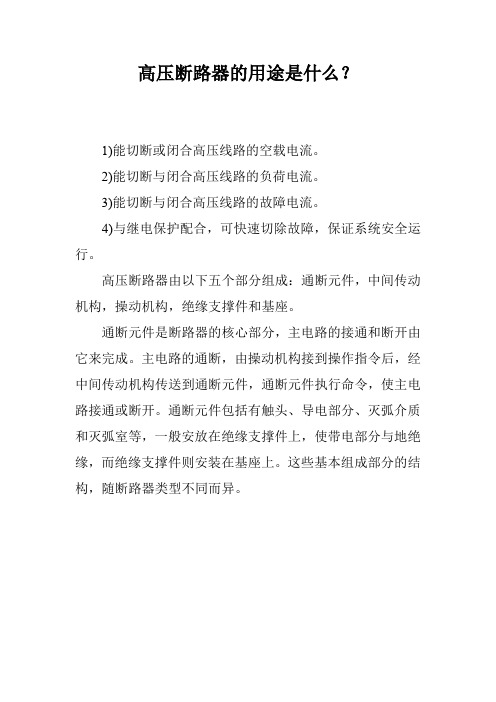

高压断路器的用途是什么？
1)能切断或闭合高压线路的空载电流。
2)能切断与闭合高压线路的负荷电流。
3)能切断与闭合高压线路的故障电流。
4)与继电保护配合，可快速切除故障，保证系统安全运行。
高压断路器由以下五个部分组成：通断元件，中间传动机构，操动机构，绝缘支撑件和基座。
通断元件是断路器的核心部分，主电路的接通和断开由它来完成。
主电路的通断，由操动机构接到操作指令后，经中间传动机构传送到通断元件，通断元件执行命令，使主电路接通或断开。
通断元件包括有触头、导电部分、灭弧介质和灭弧室等，一般安放在绝缘支撑件上，使带电部分与地绝缘，而绝缘支撑件则安装在基座上。
这些基本组成部分的结构，随断路器类型不同而异。
高压断路器的功能介绍用途介绍高压断路器在高压电路中起控制作用，是高压电路中的重要电器元件之一。
断路器用于在正常运行时接通或断开电路，故障情况在继电保护装置的作用下迅速断开电路，特殊情况（如自动重合到故障线路上时)下可靠地接通短路电流。
高压断路器是在正常或故障情况下接通或断开高压电路的专用电器。
断路器的工作状态（断开或者闭合）是由他的操动机构控制的。
高压负荷开关、高压隔离开关和高压断路器的区别：1、高压负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。
2、高压隔离开关一般是不能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的高压隔离开关，只是结构上与负荷开关不同，相对来说简单一些。
3、高压负荷开关和高压隔离开关，都可以形成明显断开点，大部分高压断路器不具隔离功能，也有少数高压断路器具隔离功能。
4、高压隔离开关不具备保护功能，高压负荷开关的保护一般是加熔断器保护，只有速断和过流。
5、高压断路器的开断容量可以在制造过程中做的很高。
主要是依靠加电流互感器配合二次设备来保护。
可具有短路保护、过载保护、漏电保护等功能。
作用1、控制作用。
根据电力系统运行的需要，将部分或全部电气设备，以及部分或全部线路投入或退出运行。
2、保护作用。
当电力系统某一部分发生故障时，它和保护装置、自动装置相配合，将该故障部分从系统中迅速切除，减少停电范围，防止事故扩大，保护系统中各类电气设备不受损坏，保证系统无故障部分安全运行工作性能1、额定电压(标称电压)：它是表征断路器绝缘强度的参数，它是断路器长期工作的标准电压。
为了适应电力系统工作的要求，断路器又规定了与各级额定电压相应的最高工作电压。
对3—220KV各级，其最高工作电压较额定电压约高15%左右;对330KV及以上，最高工作电压较额定电压约高10%。
断路器在最高工作电压下，应能长期可靠地工作。
2、额定电流：它是表征断路器通过长期电流能力的参数，即断路器允许连续长期通过的最大电流。
简述高压断路器的作用
高压断路器是电力系统中的一种电器设备，用于控制和保护电路，以防止电路过载、短路和地故障等问题。
其作用主要包括以下几个方面：
1. 切断电路：当电路出现故障时，高压断路器可以快速地切断
电路，避免电路过载和短路引起的火灾和电器损毁。
2. 保护电器：高压断路器可以保护电力设备和电器，防止它们
遭受过大的电流和电压冲击而损坏。
3. 控制电流：高压断路器可以限制电路中的电流，防止电路过载，确保电力系统的安全稳定运行。
4. 分断故障电路：高压断路器可以在故障电路的两端切断电路，将故障区域与正常区域分离开来，避免故障扩大。
5. 接通电路：高压断路器还可以用于接通电路，在正常情况下
将电路恢复正常供电状态。
总之，高压断路器是电力系统中必不可少的重要设备，它可以保护电路和电器，控制电流，确保电力系统的安全稳定运行。
- 1 -。
高压断路器在高压电路中起控制作用，是高压电路中的重要电器元件之一。
断路器用于在正常运行时接通或断开电路，故障情况在继电保护装置的作用下迅速断开电路，特殊情况（如自动重合到故障线路上时）下可靠地接通短路电流。
高压断路器是在正常或故障情况下接通或断开高压电路的专用电器。
高压断路器的种类繁杂，一般可按下列方法分类：按断路器的安装地点分可分为户内式和户外式两种；按断路器灭弧原理或灭弧介质可分为油断路器、真空断路器、六氟化硫断路器等等。
1、油断路器采用绝缘油作为灭弧介质的断路器，称为油断路器。
它又可分为多油断路器和少油断路器。
多油断路器中的绝缘油除作灭弧介质使用外，还作为触头断开后触头之间的主绝缘以及带电部分与接地外壳之间的主绝缘使用，多油断路器具有用油量多、金属耗材量大、易发生火灾或爆炸、体积较大、加工工艺要求不高、耐用、价格较低等特点。
目前在电力系统中除35kv等个别型号的户外式多油断路器仍有使用外，其余多油断路器已停止生产和使用。
少油断路器中的绝缘油主要作为灭弧介质使用，而带电部分与地之间的绝缘主要采用瓷瓶或其他有机绝缘材料。
这类断路器因用油量少，故称为少油断路器。
少油断路器具有耗材少、价格低等优点，但需要定期检修，有引起火灾与爆炸的危险。
少油断路器目前虽有使用，但已逐渐被真空断路器和六氟化硫断路器等新型断路器替代。
2、真空断路器真空断路器，是利用“真空”作绝缘介质和灭弧介质的断路器。
这里所谓的“真空”可以理解为气体压力远远低于一个大气压的稀薄气体空间，空间内气体分子极为稀少。
真空断路器是将其动、静触头安装在“真空”的密封容器（又称真空灭弧室）内而制成的一种断路器。
3、六氟化硫断路器六氟化硫断路器是采用具有优质绝缘性能和灭弧性能的六氟化硫气体作为灭弧介质的断路器。
六氟化硫断路器具有灭弧性能强、不自燃、体积小等优点。
