下载文档原格式
电动汽车锂动力电池安全性分析与试验随着全球对环境保护和能源可持续发展的重视，电动汽车（EV）因其零排放特性而逐渐成为汽车市场的主流。
作为电动汽车的核心组成部分，锂动力电池系统的安全性能直接关系到车辆的整体安全。
本篇将对电动汽车锂动力电池的安全性进行深入分析，并通过实验验证其安全性能。
1. 锂动力电池的安全性分析1.1 锂动力电池的化学特性锂动力电池采用的是锂离子电池，其具有能量密度高、循环寿命长和充放电速率快等特点。
然而，锂离子电池在过充、过放、短路或物理损伤等极端条件下，可能发生热失控、起火或爆炸等安全事故。
1.2 热失控现象热失控是锂离子电池安全事故的主要表现形式之一。
当电池内部温度升高到一定程度时，电池内部的化学反应失控，产生大量热量，导致电池温度进一步升高。
如果不采取措施，电池内部可能会发生燃烧或爆炸。
1.3 安全性能影响因素锂动力电池的安全性能受多种因素影响，包括电池材料、电池设计、电池管理系统（BMS）等。
电池材料的选择和制备工艺对电池的热稳定性和化学稳定性有重要影响。
电池设计，如电池单体的结构、电池模块的布局等，也会影响电池的安全性能。
电池管理系统负责监控电池的工作状态，对异常情况及时采取措施，以保证电池安全。
2. 安全性试验方法为了验证锂动力电池的安全性能，需要进行一系列的试验。
以下介绍几种常见的试验方法：2.1 过充试验过充试验用于评估电池在过度充电条件下的安全性。
试验过程中，将电池充电至超过其标称容量的一定比例，观察电池的温度、电压等参数的变化，以及是否有起火、爆炸等现象发生。
2.2 过放试验过放试验用于评估电池在过度放电条件下的安全性。
试验过程中，将电池放电至低于其标称容量的一定比例，观察电池的温度、电压等参数的变化，以及是否有起火、爆炸等现象发生。
2.3 短路试验短路试验用于评估电池在短路条件下的安全性。
试验过程中，通过特定装置使电池发生短路，观察电池的温度、电压等参数的变化，以及是否有起火、爆炸等现象发生。
动力电池产品评估锂离子电池的安全性和环保性能动力电池是电动汽车的核心组件之一，而锂离子电池是当前主要的动力电池技术。
在选择动力电池时，评估其安全性和环保性能是至关重要的。
本文将围绕锂离子电池的安全性和环保性能展开讨论。
1. 锂离子电池的安全性评估1.1. 锂离子电池的热失控问题在过充放电、高温环境或机械损伤等情况下，锂离子电池可能发生热失控，导致电池包起火或爆炸。
因此，进行热失控测试是评估锂离子电池安全性的重要手段之一。
1.2. 电池包的耐压性和耐撞性电池包是由多个电芯组成的，其外部壳体需要具备足够的耐压性和耐撞性，以保护电芯免受外界的损伤。
通过压力测试和撞击测试可以评估电池包的安全性能。
1.3. 过充和过放保护性能过充和过放会导致锂离子电池性能下降、容量损失甚至电池损坏，因此，安全电池管理系统（BMS）需要具备过充和过放保护功能，确保电池在适当的电压范围内运行。
2. 锂离子电池的环保性能评估2.1. 资源利用率锂离子电池的资源利用率影响着其环境可持续性。
评估电池中的正负极材料的资源利用率以及电池回收利用率是评估其环保性能的重要指标。
2.2. 材料的环境影响锂离子电池的制造过程中需要使用大量的材料，如电解液、隔膜等。
评估这些材料的环境影响，例如毒性、可降解性、可再生性等，可以综合评估锂离子电池的环保性能。
2.3. 能源消耗和碳排放电池制造过程需要能源，其中包括材料开采、生产工艺等。
评估制造过程中的能源消耗和碳排放量，对锂离子电池的环保性能做出评价。
结论：综合评估锂离子电池的安全性和环保性能，需要考虑电池的热失控问题、耐压性和耐撞性、过充和过放保护性能等安全性指标，以及资源利用率、材料的环境影响、能源消耗和碳排放等环保性指标。
只有在确保电池的安全性和环保性能达到一定标准的情况下，才能在动力电池产品中广泛应用锂离子电池技术。
本文从安全性和环保性能的角度，对锂离子电池进行了评估。
通过严格的测试和评价，才能确保动力电池产品在使用过程中的安全性和环保性能，为电动汽车行业的可持续发展做出贡献。

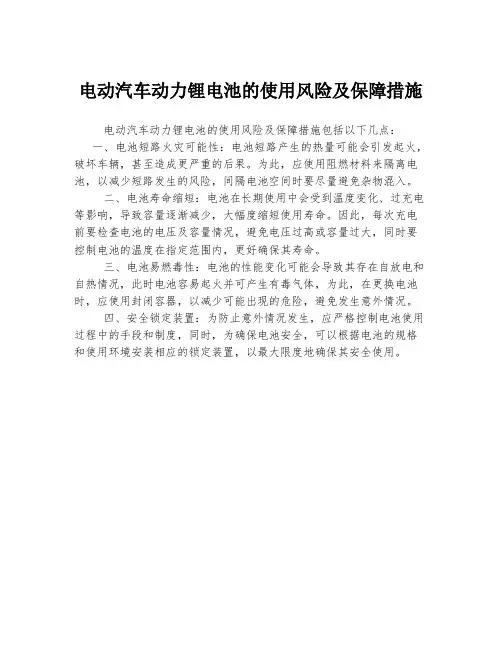

电动汽车动力锂电池的使用风险及保障措施
电动汽车动力锂电池的使用风险及保障措施包括以下几点：
一、电池短路火灾可能性：电池短路产生的热量可能会引发起火，破坏车辆，甚至造成更严重的后果。
为此，应使用阻燃材料来隔离电池，以减少短路发生的风险，间隔电池空间时要尽量避免杂物混入。
二、电池寿命缩短：电池在长期使用中会受到温度变化、过充电等影响，导致容量逐渐减少，大幅度缩短使用寿命。
因此，每次充电前要检查电池的电压及容量情况，避免电压过高或容量过大，同时要控制电池的温度在指定范围内，更好确保其寿命。
三、电池易燃毒性：电池的性能变化可能会导致其存在自放电和自热情况，此时电池容易起火并可产生有毒气体，为此，在更换电池时，应使用封闭容器，以减少可能出现的危险，避免发生意外情况。
四、安全锁定装置：为防止意外情况发生，应严格控制电池使用过程中的手段和制度，同时，为确保电池安全，可以根据电池的规格和使用环境安装相应的锁定装置，以最大限度地确保其安全使用。
锂离子电池安全性研究及影响因素分析一、本文概述随着科技的快速发展和全球能源结构的逐步转型，锂离子电池作为一种高效、环保的能源存储技术，已经广泛应用于便携式电子设备、电动汽车、航空航天、储能电站等多个领域。
然而，随着锂离子电池应用范围的扩大，其安全性问题也日益凸显。
电池热失控、燃烧甚至爆炸等安全事故不仅会造成巨大的财产损失，还可能威胁到人们的生命安全。
因此，对锂离子电池的安全性进行深入研究和影响因素分析，对于保障其安全应用具有重要意义。
本文旨在全面综述锂离子电池安全性的研究现状，分析影响电池安全性的主要因素，包括电池材料、制造工艺、使用条件等，并探讨提高锂离子电池安全性的有效方法和未来发展方向。
通过本文的阐述，希望能够为锂离子电池的安全应用提供理论支撑和实践指导，促进锂离子电池技术的健康、可持续发展。
二、锂离子电池的基本原理与结构锂离子电池，作为现代电化学储能技术的核心，其基本原理和结构是理解其安全性和性能的关键。
锂离子电池是一种通过锂离子在正负极之间移动实现能量存储和释放的二次电池。
其结构主要由正极、负极、隔膜和电解液四个部分组成。
正极是锂离子电池的重要组成部分，通常采用具有高嵌脱锂电位的材料，如钴酸锂、锰酸锂、磷酸铁锂等。
正极材料的性能直接影响电池的能量密度和安全性。
负极材料则通常采用具有低嵌脱锂电位的碳材料，如石墨、硅碳复合材料等。
负极的主要作用是储存和释放锂离子，其结构和性能对电池的循环寿命和安全性具有重要影响。
隔膜位于正负极之间，是防止电池内部短路的关键组件。
隔膜通常由聚烯烃等多孔材料制成，具有良好的离子通透性和机械强度。
电解液则是锂离子电池中的重要组成部分，通常由有机溶剂和锂盐组成，其主要作用是传导锂离子，实现正负极之间的电荷转移。
锂离子电池的工作原理是在充放电过程中，锂离子在正负极之间移动，实现化学能与电能之间的转换。
充电时，锂离子从正极脱嵌，穿过隔膜，嵌入负极；放电时，锂离子从负极脱嵌，穿过隔膜，嵌入正极。
电动汽车锂离子动力电池安全性问题的分析随着人们对环保和能源安全的重视，电动汽车作为一种新型汽车逐渐被人们所接受，电动汽车锂离子动力电池作为车型的核心部件之一，其质量安全性问题尤为重要。
锂离子电池是一种高度集成的系统，由多个电池单元组成，正负极之间通过电介质隔膜隔开，每个单元都具有一定的电压和电能。
但在使用过程中，各国都曾发生过电动汽车电池起火等安全事故，尽管事件数量并不算大，但对消费者对于电动汽车安全的担心加之对安全事故的不断曝光，导致市场上对电动汽车安全性问题的关注度越来越高。
首先，锂离子电池的过充和过放是造成安全事故的重要原因之一。
在使用中，如果电池单体电压过低，容易发生过放，容易导致锂离子电池内部热失控，甚至引发火灾爆炸。
反之，如果电池的单体电压过高，会导致电池的过充，使电池内部的化学反应愈加活跃，也会产生热量，甚至引发火灾事故。
其次，用草图解释人类的活动如何增加电动汽车起火的风险。
一个草图可以是例如短路、过充或过放引起电池温度过高或可燃性液体泄漏。
另一个草图可以是电动汽车在充电时被水淹没，导致电池内部进入水分，从而引发火灾等问题，这些都是重要的安全隐患。
此外，还有一些电动汽车电池自身固有的问题，例如，如果单个电池单元发生故障，容易引起其它单元发生热失控现象，这样的“串联、平行”的电池安全隐患非常值得关注。
最后，环境也是影响锂离子电池安全性的一方面。
高温或严寒气候下，锂离子电池电导率将发生变化，增加电池热失控的可能性，对锂离子电池的使用和储存环境进行严格的控制是必须的。
综上所述，锂离子动力电池安全性问题是电动汽车发展和推广过程中的重要瓶颈问题。
为了提高锂离子电池安全性，汽车生产厂商需要针对电池设计、制造、监测、故障处理进行全方位的改进和优化。
同时，监管部门也应该对新能源汽车的设计、生产、销售、维护等各方面加强规范和管理，确保电动汽车的安全性符合相关标准。
美国Battery教授Halpern的话可以为此作为结束语：“这个领域竞争激烈，生产厂商不想在电池上花费多余的成本，但是他们也不能承担风险”。

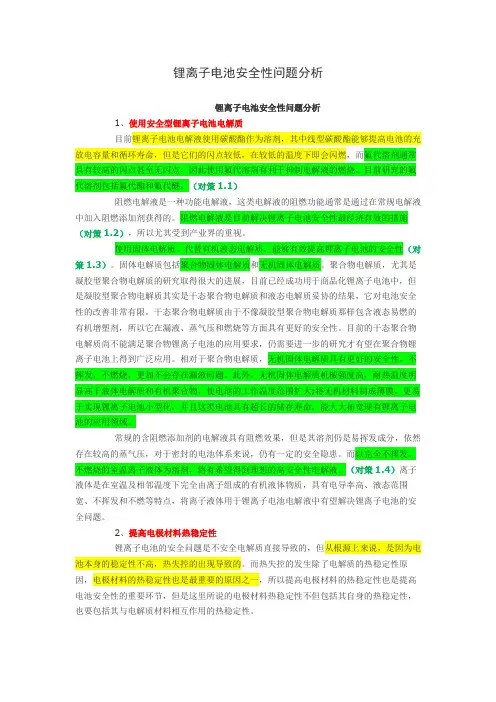

锂离子电池安全性问题分析锂离子电池安全性问题分析1、使用安全型锂离子电池电解质目前锂离子电池电解液使用碳酸酯作为溶剂，其中线型碳酸酯能够提高电池的充放电容量和循环寿命，但是它们的闪点较低，在较低的温度下即会闪燃，而氟代溶剂通常具有较高的闪点甚至无闪点，因此使用氟代溶剂有利于抑制电解液的燃烧。
目前研究的氟代溶剂包括氟代酯和氟代醚。
（对策1.1）阻燃电解液是一种功能电解液，这类电解液的阻燃功能通常是通过在常规电解液中加入阻燃添加剂获得的。
阻燃电解液是目前解决锂离子电池安全性最经济有效的措施（对策1.2），所以尤其受到产业界的重视。
使用固体电解质，代替有机液态电解质，能够有效提高锂离子电池的安全性（对策1.3）。
固体电解质包括聚合物固体电解质和无机固体电解质。
聚合物电解质，尤其是凝胶型聚合物电解质的研究取得很大的进展，目前已经成功用于商品化锂离子电池中，但是凝胶型聚合物电解质其实是干态聚合物电解质和液态电解质妥协的结果，它对电池安全性的改善非常有限。
干态聚合物电解质由于不像凝胶型聚合物电解质那样包含液态易燃的有机增塑剂，所以它在漏液、蒸气压和燃烧等方面具有更好的安全性。
目前的干态聚合物电解质尚不能满足聚合物锂离子电池的应用要求，仍需要进一步的研究才有望在聚合物锂离子电池上得到广泛应用。
相对于聚合物电解质，无机固体电解质具有更好的安全性，不挥发，不燃烧，更加不会存在漏液问题。
此外，无机固体电解质机械强度高，耐热温度明显高于液体电解质和有机聚合物，使电池的工作温度范围扩大;将无机材料制成薄膜，更易于实现锂离子电池小型化，并且这类电池具有超长的储存寿命，能大大拓宽现有锂离子电池的应用领域。
常规的含阻燃添加剂的电解液具有阻燃效果，但是其溶剂仍是易挥发成分，依然存在较高的蒸气压，对于密封的电池体系来说，仍有一定的安全隐患。
而以完全不挥发、不燃烧的室温离子液体为溶剂，将有希望得到理想的高安全性电解液。
（对策1.4）离子液体是在室温及相邻温度下完全由离子组成的有机液体物质，具有电导率高、液态范围宽、不挥发和不燃等特点，将离子液体用于锂离子电池电解液中有望解决锂离子电池的安全问题。

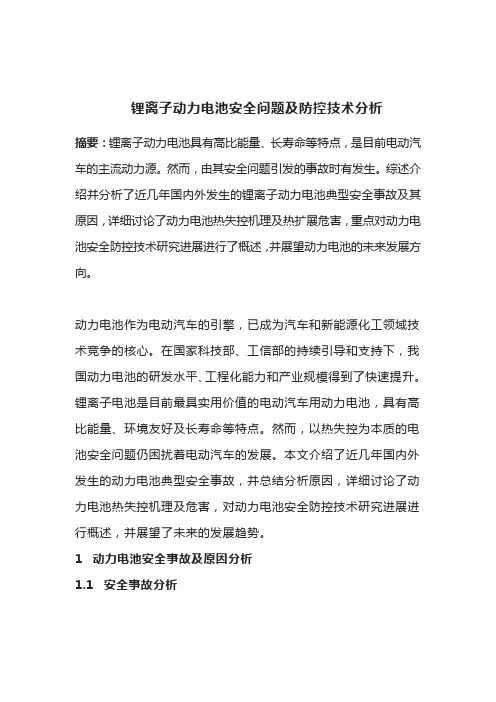

锂离子动力电池安全问题及防控技术分析摘要：锂离子动力电池具有高比能量、长寿命等特点，是目前电动汽车的主流动力源。
然而，由其安全问题引发的事故时有发生。
综述介绍并分析了近几年国内外发生的锂离子动力电池典型安全事故及其原因，详细讨论了动力电池热失控机理及热扩展危害，重点对动力电池安全防控技术研究进展进行了概述，并展望动力电池的未来发展方向。
动力电池作为电动汽车的引擎，已成为汽车和新能源化工领域技术竞争的核心。
在国家科技部、工信部的持续引导和支持下，我国动力电池的研发水平、工程化能力和产业规模得到了快速提升。
锂离子电池是目前最具实用价值的电动汽车用动力电池，具有高比能量、环境友好及长寿命等特点。
然而，以热失控为本质的电池安全问题仍困扰着电动汽车的发展。
本文介绍了近几年国内外发生的动力电池典型安全事故，并总结分析原因，详细讨论了动力电池热失控机理及危害，对动力电池安全防控技术研究进展进行概述，并展望了未来的发展趋势。
1 动力电池安全事故及原因分析1.1 安全事故分析研究电池的安全特性，揭示事故原因，对解决动力电池系统安全性问题十分必要。
表1列举了近五年发生的锂离子动力电池部分事故及原因分析。
表1 近年发生的锂离子动力电池安全事故由表1可知，由机械碰撞、内短路等引起的电池热失控是电池发生起火、燃烧甚至爆炸的核心原因。
热失控触发的具体原因可细分为机械、电和热触发3类（如图1所示）。
几种触发形式具有一定的内在联系：外界的机械触发（如挤压、针刺、跌落等）导致电池形变，引发短路等并造成电触发，而电触发产热造成了热触发（温度升高、过热），直接引起电池热失控，发生燃烧、爆炸等事故。
综上，热触发造成的热失控是导致电池安全事故发生的核心原因，对热失控机理的分析和揭示具有重要意义。
图1 动力电池事故触发的原因图1.2 热失控机理及危害国内外学者对电池热失控机理进行大量研究。
动力锂离子电池热失控反应过程如图2所示。
由于内部短路、外部加热，或者电池在大电流充放电时自身发热，发生热引发，产热速率大于散热速率，电芯中的SEI膜、电解液、正负极等在高温下发生一系列热失控反应（热分解等），使电池内部温度快速升高，直到某一温度点，放热速率迅速增加，电池内部能量将会在瞬间剧烈释放，此过程不可逆且不可控，称为热失控，此温度称为热失控触发温度(TRonset)。

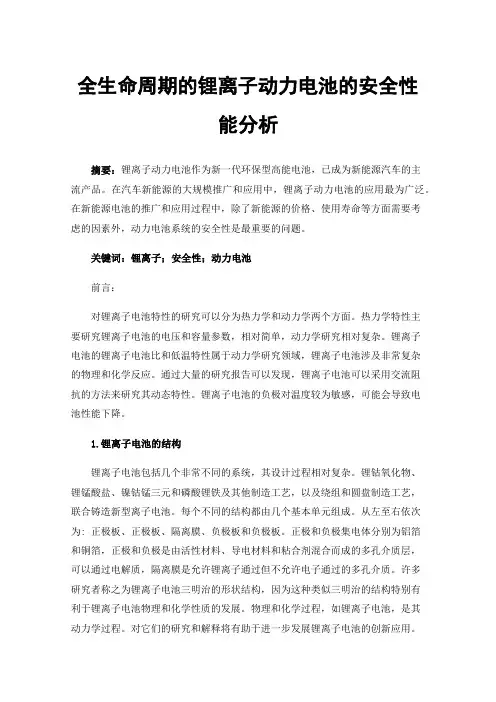

全生命周期的锂离子动力电池的安全性能分析摘要：锂离子动力电池作为新一代环保型高能电池，已成为新能源汽车的主流产品。
在汽车新能源的大规模推广和应用中，锂离子动力电池的应用最为广泛。
在新能源电池的推广和应用过程中，除了新能源的价格、使用寿命等方面需要考虑的因素外，动力电池系统的安全性是最重要的问题。
关键词：锂离子；安全性；动力电池前言：对锂离子电池特性的研究可以分为热力学和动力学两个方面。
热力学特性主要研究锂离子电池的电压和容量参数，相对简单，动力学研究相对复杂。
锂离子电池的锂离子电池比和低温特性属于动力学研究领域，锂离子电池涉及非常复杂的物理和化学反应。
通过大量的研究报告可以发现，锂离子电池可以采用交流阻抗的方法来研究其动态特性。
锂离子电池的负极对温度较为敏感，可能会导致电池性能下降。
1.锂离子电池的结构锂离子电池包括几个非常不同的系统，其设计过程相对复杂。
锂钴氧化物、锂锰酸盐、镍钴锰三元和磷酸锂铁及其他制造工艺，以及绕组和圆盘制造工艺，联合铸造新型离子电池。
每个不同的结构都由几个基本单元组成。
从左至右依次为: 正极板、正极板、隔离膜、负极板和负极板。
正极和负极集电体分别为铝箔和铜箔，正极和负极是由活性材料、导电材料和粘合剂混合而成的多孔介质层，可以通过电解质，隔离膜是允许锂离子通过但不允许电子通过的多孔介质。
许多研究者称之为锂离子电池三明治的形状结构，因为这种类似三明治的结构特别有利于锂离子电池物理和化学性质的发展。
物理和化学过程，如锂离子电池，是其动力学过程。
对它们的研究和解释将有助于进一步发展锂离子电池的创新应用。
2.锂离子电池动力学过程原理分析在进入负载或外部电源后，锂离子电池正式连接到电路。
进入电路的电池会改变锂离子的物理和化学性质。
电过程揭示了电池的内部动态过程。
对于锂离子电池来说，充放电过程的原理是非常相同的，但是负电荷和正电荷的运动方向恰好相反。
当锂离子电池连接到负载时，电极的正负电压之间会有很大的电位差。
锂离子动力电池安全性及解决方法在新能源汽车进展过程中，除价格高、续驶里程短和充换电基础设施不足外，动力安全性是消费者和专业人士关注的重点。
这个问题也影响到了动力电池比能量的提升。
“进展防短路、防过充、防热失控、防燃烧及不燃性电解液是应对动力电池安全性的关键。
”武汉大学艾新平教授在上海举办的第14届中国国际工业博览会新能源汽车产业进展高峰论坛上强调。
锂离子动力电池不安全行为的发生机制艾新平分析指出，锂离子动力电池除了正常的充放电反应外，还存在很多潜在的放热副反应。
当电池温度或充电电压过高时，很简单引发这些放热副反应。
重要的过热副反应包括:1.SEI膜在温度高于130℃时分解，使电解液在暴露的高活性碳负极表面大量还原分解放热，导致电池温度上升。
这是引发电池热失控的根本原因。
2.充电态正极的热分解放热，及进一步由活性氧引发的电解液分解，加剧了电池内部的热量积累，促进了热失控。
3.电解质的热分解导致电解液分解放热，加快了电池温升。
4.粘结剂与高活性负极的反应。
LixC6与PVDF反应的起始温度约为240℃，峰值290℃，反应热为1500J/g。
重要的过充副反应为，有机电解液氧化分解，产生有机小分子气体,导致电池内压增大，温度上升。
当放热副反应的产热速率高于动力电池的散热速率时，电池内压及温度急剧上升，进入无法掌控的自加温状态，即热失控，导致电池燃烧。
电池越厚，容量越大，散热越慢，产热量越大，越简单引发安全问题。
锂离子动力电池不安全行为的引发因素重要包括下述3种情况引起的短路:①隔膜表面导电粉尘、正负极错位、极片毛刺和电解液分布不均等工艺因素；②材料中金属杂质；③低温充电、大电流充电、负极性能衰减过快导致负极表面析锂，振动或碰撞等应用过程。
此外，还有大电流充电导致的局部过充，极片涂层、电液分布不均引起局部过充，正极性能衰减过快等过充因素。
锂离子动力电池安全技术的进展电池安全设计制造、PTC限流装置、压力安全阀、热封闭隔膜及提高电池材料的热稳定性等常规方法，有其局限性，只能在肯定程度上降低电池不安全行为的发生概率。
锂离子电池安全性问题分析锂离子电池安全性问题分析锂离子电池是一种常见的电池类型，广泛应用于手机、笔记本电脑和电动车等设备中。
然而，随着锂离子电池的使用增加，其安全性问题也日益受到关注。
在本文中，我将通过逐步思考的方式分析锂离子电池的安全性问题。
首先，让我们了解一下锂离子电池的结构。
锂离子电池由正极、负极、电解质和隔膜组成。
正极和负极之间通过电解质和隔膜分隔，以防止短路。
电池充电时，锂离子从正极迁移到负极，放电时则相反。
然而，锂离子电池在充放电过程中可能会出现一系列安全隐患。
首先，过充和过放电是最常见的问题之一。
过充会导致电池内部产生过多的锂离子，增加电池内部压力，可能引发电池膨胀、漏液甚至爆炸。
而过放电则可能导致电池内部压力下降，降低电池性能甚至损坏电池。
其次，电池的温度也是一个重要的安全因素。
锂离子电池在高温环境下容易发生过热，可能导致电池内部短路、漏液甚至爆炸。
此外，低温下锂离子电池的性能也会降低，影响电池的工作效果。
另外，电池的物理损伤也可能引发安全问题。
当电池外壳被刺穿或损坏时，电池内部的正负极可能直接接触，导致短路并产生过热。
此外，如果电池被弯曲或挤压，也会导致电池内部结构破坏，增加安全隐患。
为了提高锂离子电池的安全性，我们可以采取一些措施。
首先，电池的设计和制造过程中应严格控制电池内部压力，避免过充和过放电。
其次，电池应该配备温度管理系统，监控电池的工作温度，并在温度异常时及时采取措施，如降低充电速率或停止使用。
此外，电池的外壳材料应具有高强度和耐磨损性，以减少物理损伤的发生。
除了制造商的努力外，用户在使用锂离子电池时也要注意安全性问题。
首先，避免将电池暴露在极端温度下，以防止过热或过冷。
其次，应注意充电时使用原装充电器，避免使用劣质或不合适的充电设备。
此外，用户还应避免对电池进行剧烈的物理损伤，如撞击、挤压等。
总的来说，锂离子电池的安全性问题是一个复杂的问题，涉及到电池的结构设计、制造工艺、温度管理以及用户的使用习惯等多个方面。
锂动力电池安全事件及失效分析和防护措施一：锂离子电池重大安全事故：2014年一共发生了6起电动汽车起火事件，当时还并未引起人们的足够重视；到2015年，电动汽车起火事件增加到了11起，几乎每个月都有安全事故发生，这两年间，事故车辆以纯电动汽车为主，起因主要是动力电池的自燃。
2016年电动汽车起火事件开始大量增加，2016年以来，已经曝光起火的锂电池厂超过了10家。
不仅涉及许多国产品牌汽车，一些国际知名汽车品牌，例如特斯拉，也频频发生起火事件，同年一起三星Note7手机电池起火引发西南航空公司客机火灾的事故，一时间电池安全引起了极大关注。
2017、2018年相继发生了18起与25起电动汽车事故；到2019年，仅上半年就接连发生了12起严重汽车安全事故，5～8月，新能源汽车自燃事故高达79起，可以看出，电池安全问题仍未得到很好解决。
锂离子电池因为其能量密度高、对环境友好、使用寿命长等特点，在消费电子和新能源汽车领域有着不可替代的作用。
但同时，锂离子电池也是十分的危险，非常容易发生起火爆炸。
据OFweek锂电网不完全统计，2016年锂电池产业相关起火事故有40起，分布在锂离子电池的生产、运输、应用、回收等各个环节。
锂离子电池安全吗？二：锂电池安全因素：锂离子电芯充电后，处于一种高能量的状态，锂离子电池在意外情况下（高温、过充放、内外短路等）引起锂离子电池内部产生热量，如果产生的热量超过了电池热量的耗散能力，锂离子电池就会过热，电池材料就会发生SEI膜的分解、电解液分解、正极分解、负极与电解液的反应和负极与粘合剂的反应等破坏性的副反应，则会引起电池的温度进一步升高，副反应加速，从而释放更多的热量，导致温度进一步升高，加剧反应过程，释放更多的热量，最终导致电池热失控着火或爆炸。
热失控发生的反应过程热失控触发机理导致锂离子电池爆炸的原因有炙烤、高温、外短路、挤压和撞击、过充电、过放电、浸泡等等，我们可以从以下方面预防事故的发生：电池热失控诱因▲针刺、短路、挤压、撞击当锂离子电池出现短路、针刺或挤压的时候，会导致内部隔膜破裂引发温度突然爆炸式升高，最终出现爆炸的情况，特别是安全性能差的锂离子电池，这个时间将会更加短，一般5秒左右就会爆炸。
