最大转距堵转转距堵转电流转动惯量型号额定功率（KW）定子电流（A）转速（r/min）效率（%）功率因数cosΦ额定转距额定转距额定电流电机Jkg·m²负载Jkg·m²重量（kg）Y3553-4 220 26.7 1480 93.3 0.85 1.8 0.8 6.5 3.0 161 1720 Y3554-4 250 30.3 1480 93.4 0.85 1.8 0.8 6.5 4.0 161 1760 Y3555-4 280 33.5 1480 93.5 0.86 1.8 0.8 6.5 4.0 161 1800 Y3556-4 315 37.7 1480 93.6 0.86 1.8 0.8 6.5 4.0 161 1860 Y4001-4 355 42.3 1485 93.8 0.86 1.8 0.8 6.5 6.0 161 2280 Y4002-4 400 47.6 1485 94.0 0.86 1.8 0.8 6.5 6.0 161 2350 Y4003-4 450 53.4 1485 94.2 0.86 1.8 0.8 6.5 7.0 161 2430 Y4004-4 500 58.6 1485 94.3 0.87 1.8 0.8 6.5 7.0 161 2520 Y4005-4 560 65.5 1485 94.5 0.87 1.8 0.8 6.5 8.0 161 2610 Y4501-4 630 73.5 1485 94.8 0.87 1.8 0.8 6.5 11 161 3170 Y4502-4 710 82.7 1485 95.0 0.87 1.8 0.8 6.5 12 161 3250 Y4503-4 800 93.0 1485 95.1 0.87 1.8 0.8 6.5 13 161 3370 Y4504-4 900 104.6 1485 95.2 0.87 1.8 0.8 6.5 14 161 3590 Y5001-4 1000 116.1 1490 95.3 0.87 1.8 0.8 6.5 24 161 4150 Y5002-4 1120 128.4 1490 95.4 0.88 1.8 0.8 6.5 26 161 4300 Y5003-4 1250 143.1 1490 95.5 0.88 1.8 0.8 6.5 30 161 4600 Y5004-4 1400 160.1 1490 95.6 0.88 1.8 0.8 6.5 32 161 4770 Y5601-4 1600 180.8 1490 95.7 0.89 1.8 0.8 6.5 57 161 6350 Y5602-4 1800 203.1 1490 95.8 0.89 1.8 0.8 6.5 60 161 6580 Y5603-4 2000 225.5 1490 95.9 0.89 1.8 0.8 6.5 66 161 6750 Y6301-4 2240 252.3 1490 96.0 0.89 1.8 0.8 6.5 102 161 8760 Y6302-4 2500 281.3 1490 96.1 0.89 1.8 0.8 6.5 112 161 9170 Y6303-4 2800 314.7 1490 96.2 0.89 1.8 0.8 6.5 119 161 9390 Y3555-6 220 27.8 990 93.0 0.82 1.8 0.8 6.5 6.0 210 2130 Y3556-6 250 31.4 990 93.3 0.82 1.8 0.8 6.5 7.0 236 2270 Y4002-6 280 34.7 990 93.5 0.83 1.8 0.8 6.5 10 262 2300 Y4003-6 315 39.0 990 93.7 0.83 1.8 0.8 6.5 11 291 2360 Y4004-6 355 43.8 990 93.9 0.83 1.8 0.8 6.5 11 324 2440 Y4005-6 400 49.3 990 94.0 0.83 1.8 0.8 6.5 12 361 2530 Y4501-6 450 54.7 990 94.3 0.84 1.8 0.8 6.5 15 401 3130 Y4502-6 500 59.9 990 94.5 0.85 1.8 0.8 6.5 16 440 3210 Y4503-6 560 66.9 990 94.7 0.85 1.8 0.8 6.5 17 487 3310 Y4504-6 630 75.2 990 94.8 0.85 1.8 0.8 6.5 20 540 3540 Y5001-6 710 84.6 990 95.0 0.85 1.8 0.7 6.5 32 599 4070 Y5002-6 800 95.2 990 95.1 0.85 1.8 0.7 6.5 34 665 4210 Y5003-6 900 107.0 990 95.2 0.85 1.8 0.7 6.5 40 736 4500 Y5004-6 1000 118.8 990 95.3 0.85 1.8 0.7 6.5 47 805 4630YKK系列中型高压三相异步电动机技术数据（10KV）（保证值）YKK系列中型高压三相异步电动机技术数据（10KV）（保证值）Y 系列中型高压三相异步电动机（6KV ）外形尺寸及安装尺寸 mm安装尺寸外形尺寸（极限）机座号级数A B C D E F×GDG H K AC AD HD LY355 4~6 630 900 315 100 90355281100 800 11701890Y400 4~8 710 1000 335 110 28×161004001150 850 133019804 120 210109Y450 6~128001120 355 450351300 900 147521804130 32×18119Y500 6~12 900 1250 475 140 1285001420 965 165525504 150 25036×20138Y560 6~12 1000 1400 500 160 147560421600 1100 185029004 170 40×22157Y6306~12 1120 1600 530 180 30045×25165630481800 1200 20503100Y 系列(10kV)中型高压三相异步电动机外形尺寸及安装尺寸 mm安装尺寸外形尺寸（极限）机座号 极数 A B C D E F×GD G H K AC AD HD L 4 Y450 6~12800 1120 355 11028×16100450351300 1100 155021804 120 210109Y500 6~12 900 1250 475 130 32×181195001420 1150 170025504 150 25036×20138Y560 6~12 1000 1400 500 160 147560421600 1250 185029004 170 40×22157Y6306~12 1120 1600 530 180 30045×25165630481800 1300 20503100YKK 系列中型高压三相异步电动机（6KV ）外形尺寸及安装尺寸mm安装尺寸外形尺寸（极限）机座号级数A B C D E F×GDG H K AC AD HD LYKK355 4~12 630 900 315 100 90355281120 1000 15002200YKK400 4~12 710 1000 335 110 28×161004001260 1050 170024004 120 210109YKK4506~12800 1120 335 450351420 1100 190026004130 32×18119YKK500 6~12 900 1250 475 150 1285001600 1150 220029004 150 25036×20138YKK560 6~12 1000 1400 500 160 147560421800 1250 240032004 170 40×22157YKK630 6~12 1120 1600 530 180 30045×25165630482000 1300 27003500YKK 系列(10kV)中型高压三相异步电动机外形尺寸及安装尺寸 mm安装尺寸外形尺寸（极限）机座号 极数 A B C D E F×GD G H K AC AD HD L 4 Y450 6~12800 1120 355 11028×16100450351420 1100 190026004 120 210109Y500 6~12 900 1250 475 130 32×181195001600 1150 220029004 150 25036×20138Y560 6~12 1000 1400 500 160 147560421800 1250 240032004 170 40×22157Y6306~12 1120 1600 530 180 30045×25165630482000 1300 27003500。
YKK系列高压三相异步电动机产品样本(机座号710～1000）佳木斯电机股份有限公司发布YKK系列高压三相异步电动机产品样本1 概述YKK系列高压三相异步电动机是我公司采用国内外先进技术，结合我公司几十年生产高压电动机的实践经验而设计制造的优化系列产品，具有结构紧凑、重量轻、高效、节能、噪声低、振动小、可靠性高、使用寿命长、安装维护方便等优点。
该系列产品主要适用于石油、化工、煤炭、电站、冶金、交通运输、纺织、医药、粮食加工等行业中的风机、水泵、压缩机、破碎机、切屑机床、运输机械等通用机械设备或其它类似机械设备。
2 结构特点电动机采用箱形结构，机座由钢板焊接成箱形，重量轻、刚度好。
电机顶部安装空-空冷却器。
定子采用外装压结构，定子绕组采用F级绝缘材料，10kV电动机采用可靠的防电晕措施，绕组端部有可靠的固定及绑扎，并采用真空压力浸渍无溶剂漆工艺（VPI）处理，因此电动机的绝缘性能好，机械强度高，防潮能力强，使用寿命长。
鼠笼转子为铜条结构，采用先进可靠的焊接工艺制造而成，并经过动平衡校验，因此电动机运行平稳可靠。
轴承采用滑动轴承形式，其防护等级为IP44、IP54或IP55。
主接线盒置于电动机右侧（从轴伸端看），也可按用户要求置于左侧，接线盒的内外均设有单独的接地端子。
电机功率为2000kW及以上时，在主接线盒的另一侧设置中性点接线盒。
在定子绕组、轴承等重要部位加设测温装置，便于现场观察和远距离监控，以保证电动机安全可靠地运行。
3 采用的标准GB 755-2008 旋转电机定额和性能（neq IEC60034-1:2004）GB/T 997-2008 旋转电机结构型式、安装型式及接线盒位置的分类（IM代码）(eqv IEC 60034-7:2001) GB/T 1993-1993 旋转电机冷却方法（eqv IEC60034-6:1991）GB/T 4772.2 旋转电机尺寸和输出功率等级第2部分: 机座号355-1000 和凸缘号1180-2360 (idt IEC 60072-2:1990)GB/T 4942.1-2001 旋转电机整体结构的防护等级（IP代码）分级（idt IEC60034-5:2000）GB 10068-2008 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值（idt IEC60034-14:2007）GB/T 10069.1-2006 旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 (MOD ISO 1680:1999)GB 10069.3-2008 旋转电机噪声测定方法及限值第3部分：噪声限值（idt IEC60034-9：2007）4 选型指南4.1 型号的含义举例说明：Y KK 710 - 4极数（4极）电机机座号（710mm）冷却结构（KK为空/空冷却）异步电动机4.2 系列型谱见表1 (6kV)和表2 (10kV)电动机额定电压有6kV、10kV两种，电源的额定频率为50Hz。
一概述YA系列增安型三相异步电动机是本公司按照引进美国西屋公司(WESTINGHOUSE)和ABB公司的先进技术设计制造的90年代最新开发设计的产品具有体积小重量轻结构合理用料上乘制造精良及效率高起动电流低拖动掼量大(允许被拖动负载的转动惯量符合NEMA标准)噪声低振动小可靠性好安装维护方便等显著优点本系列异步电动机符合GB3836.1爆炸性环境用防爆电气设备通用要求及GB3836.3爆炸性环境用防爆电气设备增安型电气设备e的规定其防爆类型为e T3e表示增安型类是工厂用的电气设备T3表示允许的最高表面温度为200本系列异步电动机为鼠笼型封闭式结构带空一水冷却器基本防护等级为IP44冷却方式为IC81W结构及安装型式为IMB3卧式安装工作制为连续工作制(S1)三结构说明电动机总体结构为箱式结构零米安装采用端盖式球面滑动轴承结构轴承采用稀油强迫润滑需另加稀油站这种端盖式滑动轴承是我公司自行设计制造的符合端盖式滑动轴承的国家标准采用下半端盖受力式上半端盖仅起挡风防护作用上半端盖采用薄板结构重量轻便于安装检查及维护机座是用钢板焊成的箱式结构结构合理且刚性好本系列电动机具有一个圆柱形轴伸为单键联接面对轴伸端看顺时针方向旋转也可按订货要求制造成逆时针方向旋转定子绕组采用F级绝缘根据防爆电机的要求进行防晕处理端部有可靠的固定及绑扎在制造过程中经过多次匝间脉冲电压试验及对地耐压试验并经过真空压力浸渍无溶剂漆工艺(VPI)处理因此电动机的绝缘性能可靠机械强度高防潮能力强鼠笼转子导电排和端环均采用大截面以确保电机起动性能符合要求转子导电排采用铜排焊接性能好强度高转子导电排和端环采用先进可靠的中频焊接工艺并经槽内紧固工艺处理定子绕组和轴瓦均带铂热电阻测温元件分度号为Ptl00机座带进出风温度计监测风温以确保电机可靠运行电机带防潮加热器加热器表面温度符合防爆温度级别T3的要求主出线盒为IP54防护等级一般装于电机右侧从电机轴伸端看也可按订货要求装于电机左侧四用途本系列电动机主要用于石油化工等行业中有防爆增安要求的场合还可应用于石油管线等作原动机用用于驱动压缩机泵风机等各种通用机械及其他机械设备电动机使用环境为海拔1000米以下环境温度十5十40五电动机的起动本系列电动机采用了先进的计算技术对起动电流起动时间定子绕组温升转子导电排温度端环温度等进行了较详细的计算以防电机因起动负荷过重而导致电机早期损坏建议用户检查(1) 被驱动机械设备转动部分的转动惯量J注J1/4GD2在折算到电动机转速后应不超过技术数据表中J负载项的数据(2) 用户的电网应保证电动机在起动过程中的电机端电压不低于额定电压的80(3) 被拖动机械的阻力矩特性为水泵鼓风机类阻力矩特性在额定转速时折算到电机端的阻力矩不大于电机额定转矩的35在上述条件下电动机允许在实际冷态下连续起动两次两次起动之间应为自然停机或者在电动机热状态下起动一次电机在上述起动之后额外的再次起动应在停机4小时以后如果需要电机传动的机械转动部分的转动惯量超过技术数据表中的J负载数值或因电网短路容量较小起动过程中最低电机端电压低于额定电压的80或被传动机械的阻力矩特性非水泵鼓风机类阻力矩特性或阻力矩特性虽为水泵鼓风机类阻力矩特性但在额定转速时折算到电机端的阻力矩大于电机额定转矩的35务请事先和本公司联系以便特殊设计以保障电机的可靠运行六订货注意事项请在订货时注明以下参数电机型号例子YA7104额定功率kW极数额定电压V额定频率Hz防护等级安装方式冷却方式环境条件海拔及温度旋转方向出线盒位置注1其他特殊要求需另订技术协议后方可签订订货合同2随着技术的进步和有关国内外标准的修改样本内尺寸及技术参数有所变动恕不另行通知订货后请向本公司索取正式外形图YA系列增安型三相异步电动机5七主要技术数据 Principle Technical DataYA7104系列增安型三相异步电动机技术数据The Technical Data of the Series YA710-4 Increased Safety Type Induction Motor6KV50Hz 设计值(6KV 50Hz) (Design Value)J 电机J Moter J负载J Load额定功率Rated output KW额定电流RatedcurrentA转速Speedr/min效率Effi.%功率因数PowerfactorcosФ最大转矩─────额定转矩Tmax──Tn堵转转矩─────额定转矩Tst──Tn堵转电流─────额定电流Ist──InKg m22500280148796.20.895 1.860.64 4.33275584 2800310148796.40.90 1.970.7 4.65293631 3150347148896.60.905 2.120.77 5.06312382 3550390148896.70.905 2.010.75 4.83329735 4000439148796.80.905 1.930.73 4.66352788 4500495148696.80.905 1.880.72 4.54376814八安装尺寸 Outline Dimensions单位mm 功率KWRated output(KW)A B C D E F G H K2500-280016003150-3550150018005601703004015771056 4000-450020001. General DescriptionInereased safety type induction motor of series YA is a new product of SEMC in the 1990s manufactured with the technology introduced from Westinghouse Electric Corporation/USA and featured by light weight, compact volume, reasonable construction, less material, excellent workman ship, high efficiency, low starting current, high load moment of inertia(permissible of a moment of inertia of the driven load as great as 2.5 times that as per the NEMA standard or 7 times that as per the IEC standard) , low noise, small vibration, good reliability and convenience for installation and maintenance.This series of motors meets the national standards GB3836.1 ( General Requirements for Explosive-Proof Electric Equipment Used in Explosive Environment) and GB3836.3 ( Explosive-Proof and Increased Safety Type Electric Equipment Used in Explosive Environment) . The motor has an explosive-proof degree of eIIT3, among which "e" means increased safety type "II" represents"electric equipment used in plant" and"T3" means"the .max. permissible surface temperature is 200.The motor of this series is of enclosed squirrel-cage type with air-water cooler, basic protection degree of IP44, cooling method of IC81W, mounting type of IMB3 ( horizontal mounting) and continuous duty of operation(SI ) .The motor is generally of a box type structure and floor mounting. End - bracket type sleeve bearings are adopted, which are designed and processed by SEMC with oil forced lubrication by means of the separate oil station. The bear ings meet the relevant national standards and have the fol-lowing structure: The lower half of the end bracket sustains force while the upper half only takes the function of ventilation guide and mechanical protection. The latter is of a thin plate steel construction which is light in weight and convenient for installation, inspection and maintenance. The stator frame is of a fabricated box construction which is reasonable in construction and high in rigidity.This series of motors has a cylindrical shaft extension, coupled with a single key. The rotating direction is clock wise viewing from the shaft extension end, counter clockwise is also possible upon order' s request.Class F insulation is used for the stator winding and the end portion is securely fixed and bound. - After several times of voltage impulse test between turn to turn and voltage endurance test to the ground during manufacturing process and vacuum pressure impregnating ( VPI) treatment with solventless varnish and also anti-corona treatment, the motors have a reliable insulation performance, high mechanical strength and anti-moisture capability.Both the conducting bars and the end rings of the rotor cage are of large cross section which guarantees that the starting characteristics of the motor meet requirements. Copper with good weldability and high strength is used for the rotor conducting bars. Advanced and reliable medium-frequency welding technology is adopted to connect the conducting bars and the end rings. In-slot-positioning measure is taken to prevent the rotor bars from movement.Both the stator winding and the bearing bushes are provided with temperature detecting elements, Pt100. The stator frame is provided with air inlet and air outlet thermometers so as to ensure a reliable operation of the motor.The motor is equipped with a space heater, the surface temperature of which meets the requirement for the explosive-proof degree of T3.The main terminal box with protection degree of IP54 is generally installed on the right hand of the motor (viewing from shaft extension end), and also can be on the left hand according to customer' s requirements.4. ApplicationThis series of motors is mainly applicable in the circumstances where increased safety is required in petro-chemical industry and also can be used as prime drivers in petroleum pipe system etc. to drive compressors, blowers, water pumps and other mechanical equipments.Generally the motor can be used in the following environmental conditions:Elevation above sea level: ≤1000mEnvironmental temperature: + 5~+40YA710-4系列增安型三相异步电动机安装尺寸图Outline Diagram for YA710-4 series Increased Safety Type Three – Phase Induction Motor。

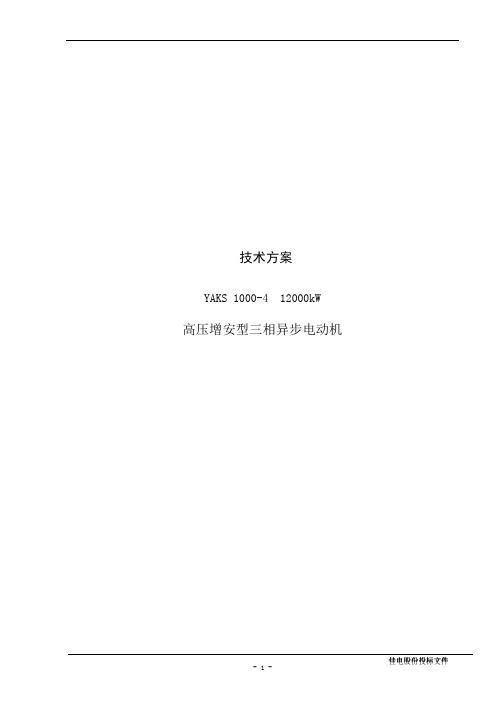

技术方案YAKS 1000-4 12000kW高压增安型三相异步电动机中国第一台高压防爆电机1970年在这里诞生，至今，佳电股份在防爆电机领域创造了众多佳绩，填补了很多国内空白。
如：为鞍钢集团生产了国内最大的YAKSP710-4 3600kW高压增安型变频调速三相异步电动机；为内蒙古博源联合化工股份有限公司天然气甲醇项目配套了国内最大的YAKS900-4 7100kW 10kV高压增安型三相异步电动机；为德州华鲁恒升化工有限公司氨冷冻机配套了国内最大的YBKS710-2 3800kW 6kV高压隔爆型三相异步电动机；在大型电机领域，为河北新金钢铁公司2250高炉风机配套了YKS1000-4 10000kW高压三相异步电动机；为北京燕山石化配套了YKS 1000-4 12000kW高压三相异步电动机。
对于该项目，借助深厚的技术功底，佳电将全力以赴，为用户提供安全可靠的优质产品。
针对YAKS 1000-4 12000kW 10kV电机的设计、制造及检验等问题，佳电依据机组的技术要求，经过分析论证，制定技术方案如下：1 、主要技术特点及关键技术1.1 采用机座加热工艺将有绕组定子铁心压入机座内，结构更稳固。
1.2 转子与轴键联接，同时采用过盈配合，热装工艺，运转稳定性更好。
1.3 采用优化转子槽形，降低电机启动电流，提高电机启动转矩，转子结构强度更高。
1.4 合理的径向通风结构，冷却效果好。
1.5 低电磁负荷设计，效率高，温升低，寿命更长。
1.6 独有的滑动轴承防漏油措施，避免漏油的发生。
1.7 ANSYS、ANSOFT有限元手段的应用分析，结构更可靠、性能更优良。
2 、主要技术性能指标2.1 型号：YAKS1000-42.2 额定功率：12000kW2.3 额定电压：10kV2.4 额定电流：785A2.5 额定频率：50Hz2.6 相数：32.7 极数：4P2.8 额定转速：1488 r/min2.9 效率：97.0%2.10 功率因数：0.912.11 堵转转矩/额定转矩：0.52.12 最大转矩/额定转矩：1.82.13 堵转电流/额定电流：5.02.14 接法：Y2.15 防护等级：主体IP542.16 绝缘等级：F级(温升按B级考核)2.17 冷却方式：IC81W（上水冷）2.18 旋转方向：顺时针（由轴伸端视之）2.19 定额：S1(连续工作制)2.20 振动速度：小于2.8mm/s2.21 噪声：小于85dB（A）（平均声压级）2.22 起动方式：采用软启动器降压起动2.23 起动频率： 2次冷起动，1次热起动2.24 电机重量：总重：43吨定子重：22吨转子重：11吨3、使用环境3.1 安装场所: 户内3.2 海拔高度: ≤1000m3.3 环境温度：≤40℃3.4 冷却器进水温度不高于＋33℃。
产品样本南阳防爆集团股份有限公司Y、YKK、YKS系列高压三相异步电动机(H355~630产品样本代号:0AP.138.0108b南阳防爆集团股份有限公司2010年6月目录1. 概述 (32. 型号说明 (33. 结构说明 (34. 电动机使用条件 (45. 电动机技术数据 (46. 安装型式和安装及外型尺寸 (177. 订货说明 (211.概述Y、YKK、YKS系列(6kV、10kV高压三相异步电动机(机座号355-630是我公司九十年代最新产品,是我公司在引进吸收德国西门子高压电动机制造技术的基础上,结合公司长期稳定生产高压三相异步电动机的设计制造经验而优化的系列产品。
本系列产品采用九十年代新技术、新材料、新工艺,选材考究、制造精良,具有高效、节能、噪声低、振动小、重量轻、性能可靠、安装维修方便等优点。
本系列电动机符合国家标准GB755《旋转电机定额和性能》、行业标准JB/T7593《Y系列高压三相异步电动机技术条件(机座号355-630》、JB/T10446《Y 系列10KV 三相异步电动机技术条件(机座号450-630》、JB/T10315.1《YKS、YKS-W、YQF系列高压三相异步电动机技术条件(机座号355-630》、JB/T10315.2 《YKK、YKK-W 系列高压三相异步电动机技术条件(机座号355-630》、Q/NF234《10kV三相异步电动机(机座号450-630技术条件》和国际标准IEC60034。
本系列电动机的外壳防护等级为IP23、IP44和IP54、IP55等,冷却方式有IC01、IC611和IC81W等,安装方式为IMB3,也可根据用户要求制成相应的防护类型、冷却方式和安装方式。
本系列电动机还可制成热带湿热型、热带干热型、户外型和户外防中等腐蚀型以及热带湿热型户内场所、热带干热型户外场所用电动机。
本系列电动机可用于驱动各种通用机械,如压缩机、水泵、破碎机、切削机床、运输机械及其他机械设备,在矿山、机械工业、石油化工工业、发电厂等各种工矿企业中作原动机用。
YKK系列高压三相异步电动机1、产品主要特点YKK系列中、大型6KV、10KV高压三相异步电动机是在Y系列基础上派生的封闭式空—空冷却型产品，电动机采用钢板焊接箱式机座，F级少胶VPI绝缘结构，具有防护等级高、振动小、噪声低、可靠性强、安装维护方便等优点。
本系列电动机的功率等级、安装尺寸、性能指标均符合国家标准 GB755《旋转电机定额和性能》和相关的机械行业标准JB/T10315.2-2002《YKK YKK-W系列高压三相异步电动机技术条件》。
主要结构特点：线圈铁心采用外装压方式，工艺性好，维修方便。
电动机采用F级绝缘，定子绕组端部固定可靠、排列整齐，其定子绕组经VPI真空压力浸渍后具有很高的电气强度、机械强度及良好的耐腐蚀性和耐潮性能。
线圈铁心采用了特殊的防电晕处理，使电机能在海拔较高的地区安全运行。
电动机转子有铸铝和铜条两种结构，铸铝结构的转子笼条、端环及风叶等一次铸造成型，提高了可靠性，铜条结构的转子笼条与端环采用银铜焊接，质量好，保证运行可靠。
YKK系列电动机有内风扇和外风扇,内、外风扇均为离心式,可双向旋转。
为降低电机噪声，还可以在电机风罩上采取措施，安装吸音降噪配件。
电动机主电源接线盒，位于电动机右侧（或左侧），接线盒结构合理，防护等级高，有足够大的空间方便接线，可连接铜、铝电缆，接线端子的绝缘采用优质电工陶瓷或DMC塑料。
根据用户需求电动机还可以设置定子测温、轴承测温及加热器等，测温电阻及加热器的出线分别有接线盒，可根据用户需求设置定子绕组中心点接线盒和电流互感器。
2、主要技术参数额定电压6000V、10000V。
标准电机的安装方式IMB3，亦可根据用户要求提供其它安装方式，如IMB35等。
标准电机的防护等级为IP44，也可根据用户要求做到IP54及以上。
额定频率：50Hz。
电动机的定额是以连续工作制（S1）为基准的连续定额。
电动机冷却方式为 IC611 或IC616 。
3、主要应用场合本系列电动机适用于驱动各种风机、水泵、压缩机、破碎机、运输机械等通用机械，在矿山、钢铁、石油、化工、造纸、水厂、电站等各种工矿企业中使用。
一、概述YKK、YKK-W系列高压三相异步电动机是我国20世纪90年代开发的统一设计新产品，其功率等级、安装尺寸和电气性能指标均符合原机械电子工业部第一装备公司企业标准《YKK、YKK-W系列高压三相异步电动机技术条件（机座号355～630）》的规定，并符合国际电工委员会（IEC）标准。
该YKK、YKK-W系列电动机具有高效、节能、噪声低、振动小、运动安全可靠、安装维护方便等特点，适用于驱动各种不同机械设备，如通风机、水泵、压缩机、破碎机、搅拌机、球磨机、运输机械、化工机械、矿山机械等。
该系列电动机为F级绝缘，B级考核，大大提高了电动机的寿命。
该系列电动机的额定电压为6kv，也可制成3kv，额定频率为50H,防护等级为IP44或IP54（适用于户外）。
z使用条件：环境温度不超过40℃；海拔不超过1000m;工作方式为连续（S1）。
型号含义二、结构简介YKK、YKK-W系列三相异步电动采用箱式结构，机座为钢板焊接而成（北京电机总厂的YKK355～400机座为铸铁机座），电动机顶部安装封闭空-空冷却器，拆装方便，利于维护和修理，电动机的安装型式为IMB3，电动机具有一个圆柱形轴伸，采用联轴器与被驱动的机械联接。
外形及安装尺寸表3 （单位：mm）极数H A AA AB AC AD B BA C D E F G HD K L4～6 4～84 6～124 6～12 35540045045050050063071080080090090013013015015015015077081091091010101010965101011201120122012207457608108108608609001000112011201250125056556560060065565531533535535547547510011012013013014021021021025025025028283232323690100109119119123150017001900190022002200φ28φ35φ35φ35φ42φ42210021602360240027152715表4 （单位：mm）极数H A AA AB AC AD B BA C D E F G HD K L4 6～124 6～12 56056063063010001000112011201701701901901130113012601260135013501530153010201020108010801400140016001600690690770770500500530530150160170180250300300300364040451381471571652400240027002700φ42φ42φ48φ482940299033103310主要技术数据表1YKK、YKK-W系列（H355～630mm）型号额定功率/KW额定电流/A同步转速/（r/min）效率（%）功率因数最大转矩/额定转矩堵转转矩/额定转矩堵转电流/额定电流YKK3551-4 YKK3552-4 YKK3553-4 18520022022．624．426．8150092．892．993．00．85 1．8 0．8 6．5。
YAKK、YAKS系列(6kV、10kV)高压增安型三相异步电动机（机座号355-630）产品样本0AP.138.0105a目录1.2.3.4.5.6.7. 概述 (2)型号说明 (2)结构说明 (2)电动机使用条件 (2)电动机技术数据 (3)结构和安装及外形尺寸 (13)订货指南 (15)1.概述YAKK、YAKS 系列（6kV、10kV）高压增安型三相异步电动机（机座号355～630）是我公司九十年代最新产品，是我公司在引进吸收德国西门子公司高压电动机制造技术的基础上，结合我公司长期稳定生产高压三相异步电动机的设计制造经验而优化的系列产品。
该系列电动机采用九十年代新技术、新材料、新工艺，选材考究、制造精良，具有体积小、重量轻、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。
该系列电动机符合我国国家标准 GB755《旋转电机定额和性能》、行业标准JB/T7593《Y 系列高压三相异步电动机技术条件（机座号355～630）》和国际标准IEC34，各部分机械尺寸和公差符合相应的国家标准和国际标准，其防爆性能符合 GB3836．1《爆炸性气体环境用电气设备第 1 部分：通用要求》和 GB3836．3 《爆炸性气体环境用电气设备第 3 部分：增安型“e”》。
该系列电动机的外壳防护等级为 IP44、IP54、IP55 等，冷却方式有 IC611、IC81W 等，安装方式为 IMB3，也可根据用户要求制成不同的防护类型、冷却方式和安装方式。
额定电压：6kV、10kV功率范围：185～2500kW同步转速：3000、1500、1000、750、600、500r/min轴中心高：355、400、450、500、560、630mm防爆标志：ExeⅡT1、ExeⅡT2、ExeⅡT3在此基础上派生有户外（W）、湿热带（TH）、户外湿热带（THW）、户内防中等腐蚀型（F1）、户外防中等腐蚀型（WF1），派生的增安型三相异步电动机的性能指标、安装与外形尺寸与基本系列的相同。
一、概述YAKS、YAKK系列增安型高压三相异步电动机是我公司采用国内外先进技术，结合我公司几十年生产高压增安型防爆电机及近几年YKK、YKS系列（IP54）中型高压三相异步电动机的实践经验而设计制造的更新换代产品。
本系列电动机具有结构紧凑、效率高、可靠性高、噪声低、振动小、重量轻、安装维护方便等诸多优点。
本系列电动机的防爆性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.3-2000《爆炸性气体环境用电气设备第3部分：增安型“e”》的规定。
符合GB755-2000《旋转电机定额和性能》和国际电工委员会IEC 的有关标准。
制成增安型ExExeIIT2和ExExeIIT3，分别适用于工厂中引燃温度为T2和T3组的气体、蒸气或雾状的可燃物质与空气构成的爆炸性环境的设备上。
YAKS、YAKK系列电动机，电源额定频率为50Hz，电压有3kV、6kV、10kV 三种，也可按订货要求制造60Hz或其它电压等级的电动机，技术数据表仅列出50 Hz、6kV和10kV电动机的数据。
YAKS、YAKK系列电动机基本安装型式为卧式带底脚（IMB3），在正常工作条件下，电动机的工作制为连续工作制（S1）；环境空气温度：滚动轴承-15℃~40℃，滑动轴承0℃～40℃；海拔高度：不超过1000米。
产品特征见表1：表1系列型式冷却方式防护等级冷却结构YAKS 空/水冷却封闭式IC81W IP44或IP54 机座顶部带空/水冷却器YAKK 空/空冷却封闭式 IC611或IC616IP44或IP54 机座顶部带空/空冷却器二、电动机型号说明：Y A KK 450 1 - 2极数（2极）铁心长代号电机中心高（H450mm）冷却结构（KK为空/空冷却，KS为空/水冷却）增安型“异”步电动机三、结构简介电动机采用箱式结构，机座用钢板焊接，重量轻、刚度好。
电动机顶部安装封闭式空/空冷却器（YAKK）或空/水冷却器（YAKS）。
YAKK 、YAKS 系列 ( 6kV 、10kV) 高压增安型三相异步电动机（机座号 355-630）产品样本0AP.138.0105a目录1.概述 (2)2.型号说明 (2)3.结构说明 (2)4.电动机使用条件 (2)5.电动机技术数据 (3)6.结构和安装及外形尺寸 (13)7.订货指南 (15)1.概述YAKK 、 YAKS 系列（ 6kV 、 10kV ）高压增安型三相异步电动机（机座号355～ 630）是我公司九十年代最新产品，是我公司在引进吸收德国西门子公司高压电动机制造技术的基础上，结合我公司长期稳定生产高压三相异步电动机的设计制造经验而优化的系列产品。
该系列电动机采用九十年代新技术、新材料、新工艺，选材考究、制造精良，具有体积小、重量轻、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。
该系列电动机符合我国国家标准GB755 《旋转电机定额和性能》、行业标准JB/T7593 《 Y 系列高压三相异步电动机技术条件（机座号355～ 630）》和国际标准IEC34 ，各部分机械尺寸和公差符合相应的国家标准和国际标准，其防爆性能符合GB3836 ．1《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836．3 《爆炸性气体环境用电气设备第 3 部分：增安型“e”》。
该系列电动机的外壳防护等级为IP44、IP54、IP55 等，冷却方式有 IC611 、IC81W 等，安装方式为 IMB3 ，也可根据用户要求制成不同的防护类型、冷却方式和安装方式。
额定电压： 6kV 、10kV功率范围： 185～ 2500kW同步转速： 3000、 1500、 1000、 750、 600、 500r/min轴中心高： 355、 400、 450、 500、 560、630mm防爆标志： ExeⅡ T1、 ExeⅡ T2、 ExeⅡ T3在此基础上派生有户外（ W ）、湿热带（ TH ）、户外湿热带（ THW ）、户内防中等腐蚀型（ F1）、户外防中等腐蚀型（ WF1），派生的增安型三相异步电动机的性能指标、安装与外形尺寸与基本系列的相同。
该系列电动机可用于驱动各种通用机械：如压缩机、水泵、破碎机、切削机床、运输机械及其它机械设备，在矿山、机械工业、石油化工工业、发电厂等工矿企业具有可燃性气体存在的爆炸性危险场所中作为原动机使用。
2.型号说明Y A KK450–2 W异步电动机环境代号（户外）增安型空－空冷却极数（2极）轴中心高（ 450mm）3.结构说明该系列电动机采用国际流行的箱式结构，机座、端盖等部件用钢板焊成，重量轻、刚度好。
卸下冷却器，可观察或接触电机内部，安装和维修方便。
定子采用吊入、滑入两种外装压结构，绝缘等级为 F 级，定子线圈采用双玻璃丝包薄膜绕包铜扁线绕制，经绕包主绝缘 VPI 整体浸渍后具有较高的电气强度、机械强度、绝缘性能、防潮性和热稳定性。
转子采用鼠笼结构，经高精度校验动平衡，电机运转平稳，振动小。
高压接线盒为密封结构，接线空腔大，留有电缆头位置。
接线盒位置在电机右侧两端。
根据不同的功率和转速，轴承结构采用滚动轴承和滑动轴承两种形式：滚动轴承两端设不停机注油装置，可定期补充润滑脂；滑动轴承为球面滑动轴承，采用压力供油润滑、油环自润滑或复合式润滑方式，同时采取了防止轴电流产生的措施。
根据用户需要，电机可安装轴承测温元件或仪表，监测轴承温度；也可根据用户需要设置定子测温和防冷凝加热装置。
4．电动机使用条件环境空气温度：-15℃～ +40 ℃海拔高度：不超过1000 米工作制： S1环境条件：户内、户外（W ）、湿热带（ TH ）、户外湿热带（ THW ）．25．电动机技术数据：5.1 YAKK 系列（ 6kV ）电动机技术数据见表1．5.2 YAKS 系列（ 6kV ）电动机技术数据见表2．5.3 YAKK 系列（ 10kV ）电动机技术数据见表3．5.4 YAKS 系列（ 10kV ）电动机技术数据见表4．5.5 t E时间为交流绕组在最高环境温度下达到额定运行稳定温度后，从开始通过最初起动电流I A时计起直至上升到极限温度所需要的时间，其数值不小于5s。
