Y、YKK、YKS、YR、YRKS、YRKK系列高压三相异步电动机使用说明书

YKK系列高压三相异步电动机产品样本(机座号710～1000）佳木斯电机股份有限公司发布YKK系列高压三相异步电动机产品样本1 概述YKK系列高压三相异步电动机是我公司采用国内外先进技术，结合我公司几十年生产高压电动机的实践经验而设计制造的优化系列产品，具有结构紧凑、重量轻、高效、节能、噪声低、振动小、可靠性高、使用寿命长、安装维护方便等优点。

该系列产品主要适用于石油、化工、煤炭、电站、冶金、交通运输、纺织、医药、粮食加工等行业中的风机、水泵、压缩机、破碎机、切屑机床、运输机械等通用机械设备或其它类似机械设备。

2 结构特点电动机采用箱形结构，机座由钢板焊接成箱形，重量轻、刚度好。

电机顶部安装空-空冷却器。

定子采用外装压结构，定子绕组采用F级绝缘材料，10kV电动机采用可靠的防电晕措施，绕组端部有可靠的固定及绑扎，并采用真空压力浸渍无溶剂漆工艺（VPI）处理，因此电动机的绝缘性能好，机械强度高，防潮能力强，使用寿命长。

鼠笼转子为铜条结构，采用先进可靠的焊接工艺制造而成，并经过动平衡校验，因此电动机运行平稳可靠。

轴承采用滑动轴承形式，其防护等级为IP44、IP54或IP55。

主接线盒置于电动机右侧（从轴伸端看），也可按用户要求置于左侧，接线盒的内外均设有单独的接地端子。

电机功率为2000kW及以上时，在主接线盒的另一侧设置中性点接线盒。

在定子绕组、轴承等重要部位加设测温装置，便于现场观察和远距离监控，以保证电动机安全可靠地运行。

3 采用的标准GB 755-2008 旋转电机定额和性能（neq IEC60034-1:2004）GB/T 997-2008 旋转电机结构型式、安装型式及接线盒位置的分类（IM代码）(eqv IEC 60034-7:2001) GB/T 1993-1993 旋转电机冷却方法（eqv IEC60034-6:1991）GB/T 4772.2 旋转电机尺寸和输出功率等级第2部分: 机座号355-1000 和凸缘号1180-2360 (idt IEC 60072-2:1990)GB/T 4942.1-2001 旋转电机整体结构的防护等级（IP代码）分级（idt IEC60034-5:2000）GB 10068-2008 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值（idt IEC60034-14:2007）GB/T 10069.1-2006 旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 (MOD ISO 1680:1999)GB 10069.3-2008 旋转电机噪声测定方法及限值第3部分：噪声限值（idt IEC60034-9：2007）4 选型指南4.1 型号的含义举例说明：Y KK 710 - 4极数（4极）电机机座号（710mm）冷却结构（KK为空/空冷却）异步电动机4.2 系列型谱见表1 (6kV)和表2 (10kV)电动机额定电压有6kV、10kV两种，电源的额定频率为50Hz。

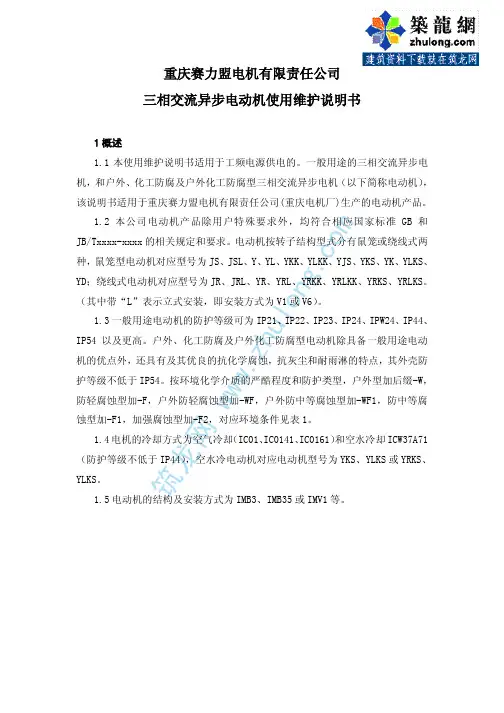

筑龙网ww w.zh ul on g.co m重庆赛力盟电机有限责任公司 三相交流异步电动机使用维护说明书1概述1.1本使用维护说明书适用于工频电源供电的。

一般用途的三相交流异步电机，和户外、化工防腐及户外化工防腐型三相交流异步电机（以下简称电动机），该说明书适用于重庆赛力盟电机有限责任公司(重庆电机厂)生产的电动机产品。

1.2本公司电动机产品除用户特殊要求外，均符合相应国家标准GB 和JB/Txxxx-xxxx 的相关规定和要求。

电动机按转子结构型式分有鼠笼或绕线式两种，鼠笼型电动机对应型号为JS 、JSL 、Y 、YL 、YKK 、YLKK 、YJS 、YKS 、YK 、YLKS 、YD ；绕线式电动机对应型号为JR 、JRL 、YR 、YRL 、YRKK 、YRLKK 、YRKS 、YRLKS 。

（其中带“L ”表示立式安装，即安装方式为V1或V6）。

1.3一般用途电动机的防护等级可为IP21、IP22、IP23、IP24、IPW24、IP44、IP54以及更高。

户外、化工防腐及户外化工防腐型电动机除具备一般用途电动机的优点外，还具有及其优良的抗化学腐蚀，抗灰尘和耐雨淋的特点，其外壳防护等级不低于IP54。

按环境化学介质的严酷程度和防护类型，户外型加后缀-W ，防轻腐蚀型加-F ，户外防轻腐蚀型加-WF ，户外防中等腐蚀型加-WF1，防中等腐蚀型加-F1，加强腐蚀型加-F2，对应环境条件见表1。

1.4电机的冷却方式为空气冷却（IC01、IC0141、IC0161）和空水冷却ICW37A71（防护等级不低于IP44），空水冷电动机对应电动机型号为YKS 、YLKS 或YRKS 、YLKS 。

1.5电动机的结构及安装方式为IMB3、IMB35或IMV1等。

表1筑龙网ww w.zh ul on g.co m1.6电动机额定频率为50Hz ，额定标准电压为220V ，380Ｖ，660V ，3000V ，3300V ，6000V ，6600V ，10000V ，11000V 也适用于60Hz 及其他电压等级。

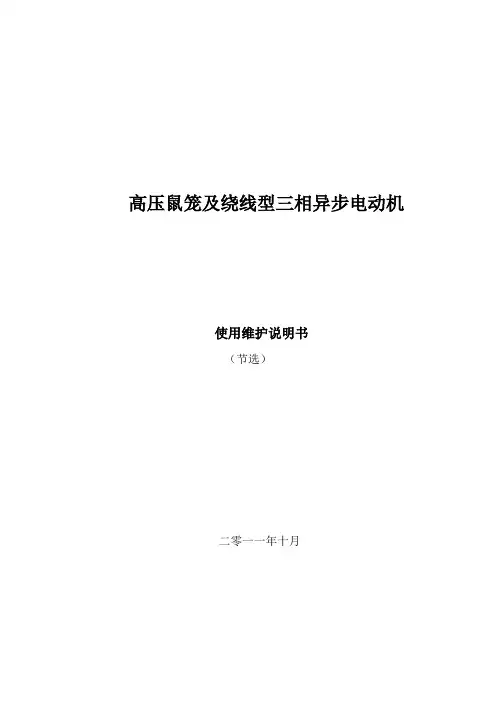

高压鼠笼及绕线型三相异步电动机使用维护说明书（节选）二零一一年十月......5.检查及维护为保证电机连续安全可靠使用，必须及时进行检查和维护，查出隐患防止故障扩大。

建议按以下准则进行检查和维护工作。

5.1.电机在运行时的常规检查建议要经常检查润滑系统及所有油位表中的油位。

通过油环观察窗查看油环的旋转情况。

如果发现漏油，应查明原因并加以纠正，要注意监视润滑油的变色及污染的情况。

注意任何噪声或振动的突然增大或过大，并应迅速纠正。

在连续运行期间应定期检查轴承温度，至少每天一次。

5.2.维护计划对于一般使用条件下的电机，推荐以下维护计划的检查内容。

5.2.1.每星期的检查a）在提供的测温装置处测量温度，这是为了测量定子绕组、冷却空气及轴承的温度（例如埋入式电阻测温元件）；b）检查和监听整台电机是否有不正常的机械噪声或者出现变化的响声（例如摩擦或敲击声等）；c）当采用水—空热交换器装置时，用目测检查水管是否漏水；d）当采用过滤器装置时，用目测检查过滤器的沾污程度；e）用手检查或用温度计（如果装有）在测温装置处测量并记录轴承温度。

5.2.2.每月的检查a）用轻便型测量设备测量振动，测量点位置在轴承室中部；b）检查所有电缆、连接线及其紧固情况；c）如果是绕线式转子，检查在滑环、导电螺杆及电刷装置上灰尘聚积的程度，需要时清除沉积的灰尘。

检查电刷的磨损及在刷握中自由活动的情况，如果需要，则更换电刷，更换电刷的注意事项详见5.11.4条。

d）当采用过滤器装置时，在过滤监视器动作后（例如压差开关）则应更换或清理过滤器；e）在油润滑的轴承中，检查油环运转是否平稳以及带油的情况。

检查轴承密封是否漏油，如果已弄脏，则清除脏物，检查供油设备。

5.2.3.每季的检查a）测量定、转子绕组的绝缘电阻；b）用一只额定电压为500V的兆欧表测量绝缘的轴承或座与钢的基础之间的绝缘电阻（仅对座式滑动轴承电机要求）；c）检查电源、仪表及控制接线上灰尘沉积的程度；d）检查接地电刷（如果有的话），确保电刷的长度与压力。

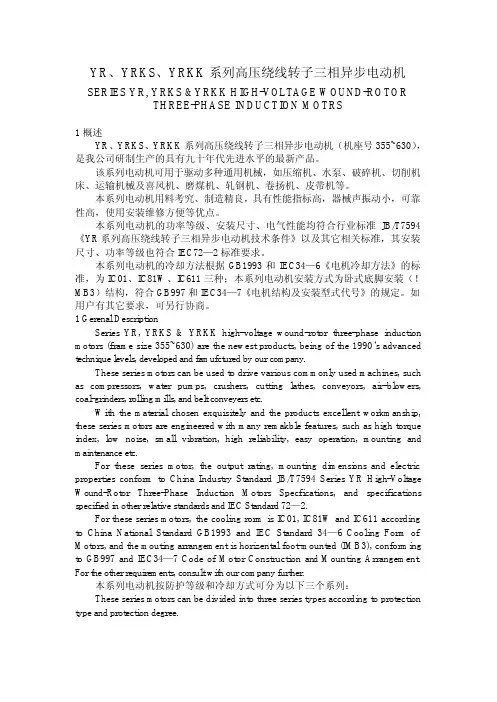

YR、YRKS、YRKK系列高压绕线转子三相异步电动机SERIES YR, YRKS &YRKK HIGH-VOLTAGE WOUND-ROTORTHREE-PHASE INDUCTION MOTRS1概述YR、YRKS、YRKK系列高压绕线转子三相异步电动机（机座号355~630），是我公司研制生产的具有九十年代先进水平的最新产品。

该系列电动机可用于驱动多种通用机械，如压缩机、水泵、破碎机、切削机床、运输机械及喜风机、磨煤机、轧钢机、卷扬机、皮带机等。

本系列电动机用料考究、制造精良，具有性能指标高，器械声振动小，可靠性高，使用安装维修方便等优点。

本系列电动机的功率等级、安装尺寸、电气性能均符合行业标准JB/T7594《YR系列高压绕线转子三相异步电动机技术条件》以及其它相关标准，其安装尺寸、功率等级也符合IEC72—2标准要求。

本系列电动机的冷却方法根据GB1993和IEC34—6《电机冷却方法》的标准，为IC01、IC81W、IC611三种；本系列电动机安装方式为卧式底脚安装（！MB3）结构，符合GB997和IEC34—7《电机结构及安装型式代号》的规定。

如用户有其它要求，可另行协商。

1 Gerenal DescriptionSeries YR, YRKS & YRKK high-voltage wound-rotor three-phase induction motors (frame size 355~630) are the newest products, being of the 1990’s advanced technique levels, developed and famufctured by our company.These series motors can be used to drive various commonly used machines, such as compressors, water pumps, crushers, cutting lathes, conveyors, air-blowers, coal-grinders, rolling mills, and belt conveyers etc.With the material chosen exquisitely and the products excellent workmanship, these series motors are engineered with many remakble features, such as high torque index, low noise, small vibration, high reliability, easy operation, mounting and maintenance etc.For these series motor, the output rating, mounting dimensi ons and electric properties conform to China Industry Standard JB/T7594 Series YR High-Voltage Wound-Rotor Three-Phase Induction Motors Specfications, and specifications specified in other relative standards and IEC Standard 72—2.For these series motors, the cooling rorm is IC01, IC81W and IC611 according to China National Standard GB1993 and IEC Standard 34—6 Cooling Form of Motors, and the mouting arrangement is horizental foot-mounted (IMB3), conforming to GB997 and IEC34—7 Code of Motor Construction and Mounting Arrangement. For the other requirements, consult with our company further.本系列电动机按防护等级和冷却方式可分为以下三个系列：These series motors can be divided into three series types according to protection type and protection degree.2型号意义2 Type DesignationThe explanation of type designation of motors is as follows:3结构说明该系列电动机采用国际流行的箱式结构，机座为钢板焊接而成，重量轻、钢度好。

产品样本南阳防爆集团股份有限公司Y、YKK、YKS系列高压三相异步电动机(H355~630产品样本代号:0AP.138.0108b南阳防爆集团股份有限公司2010年6月目录1. 概述 (32. 型号说明 (33. 结构说明 (34. 电动机使用条件 (45. 电动机技术数据 (46. 安装型式和安装及外型尺寸 (177. 订货说明 (211.概述Y、YKK、YKS系列(6kV、10kV高压三相异步电动机(机座号355-630是我公司九十年代最新产品,是我公司在引进吸收德国西门子高压电动机制造技术的基础上,结合公司长期稳定生产高压三相异步电动机的设计制造经验而优化的系列产品。

本系列产品采用九十年代新技术、新材料、新工艺,选材考究、制造精良,具有高效、节能、噪声低、振动小、重量轻、性能可靠、安装维修方便等优点。

本系列电动机符合国家标准GB755《旋转电机定额和性能》、行业标准JB/T7593《Y系列高压三相异步电动机技术条件(机座号355-630》、JB/T10446《Y 系列10KV 三相异步电动机技术条件(机座号450-630》、JB/T10315.1《YKS、YKS-W、YQF系列高压三相异步电动机技术条件(机座号355-630》、JB/T10315.2 《YKK、YKK-W 系列高压三相异步电动机技术条件(机座号355-630》、Q/NF234《10kV三相异步电动机(机座号450-630技术条件》和国际标准IEC60034。

本系列电动机的外壳防护等级为IP23、IP44和IP54、IP55等,冷却方式有IC01、IC611和IC81W等,安装方式为IMB3,也可根据用户要求制成相应的防护类型、冷却方式和安装方式。

本系列电动机还可制成热带湿热型、热带干热型、户外型和户外防中等腐蚀型以及热带湿热型户内场所、热带干热型户外场所用电动机。

本系列电动机可用于驱动各种通用机械,如压缩机、水泵、破碎机、切削机床、运输机械及其他机械设备,在矿山、机械工业、石油化工工业、发电厂等各种工矿企业中作原动机用。

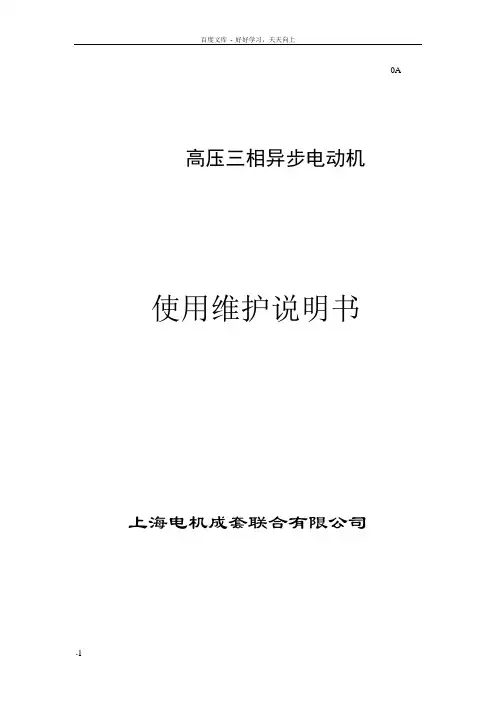

0A 高压三相异步电动机使用维护说明书上海电机成套联合有限公司目次1. 引言 (1)概述 (1)电动机的主要部件 (1)一般说明 (1)2. 安装 (6)包装、发货与收货 (6)起吊及搬运 (6)贮存 (6)安装前的准备 (7)定位 (7)基础 (7)灌浆 (7)基础安装 (8)调准中心 (8)3. 电气连接及起动 (11)连接 (11)初次起动——不对接 (11)初次起动——与负载对接 (12)起动工作制 (12)停止使用 (13)4. 检查及维护 (14)引言 (14)电动机运行时的常规检查 (14)维护计划 (14)定期检查 (14)绕组的检查及清理 (15)绝缘电阻 (16)电动机的拆卸 (17)电动机清理的一般说明 (18)电动机的重新装配 (18)轴承维护 (18)带固定电刷（常接触）的绕线转子异步电动机 (22)5. 附件 (23)加热器 (23)测温元件 (23)冲击波保护装置 (23)6. 故障排除 (24)电动机不能起动 (24)轴承发热 (24)漏油 (25)振动、噪声 (25)绝缘电阻低 (25)电动机过热 (26)1．引言概述本说明书提供了有关异步电动机收货、贮存、操作、安装、运行及维护方面的说明、推荐及指导。

有关运行及定额的具体情况见电动机铭牌及标牌。

基础，主回路及辅助的电气连接以及与被驱动设备的接口信息可参见电动机外形图。

仔细审阅电动机的所有警告提示及铭牌是很重要的。

电动机只有在严格按照外形图及使用维护说明书来安装，制造厂的保用单才生效。

本说明书不可能包括在安装、运行、维护方而所发生的一切事件的可能性，如果所发生的问题未包括在本说明书或外形图中，请与上海电机成套联合有限公司联系。

建议反复仔细地参考电动机随机提供的图纸及数字等，这将有助于了解及使用本说明书。

电动机的主要部件上海电机成套联合有限公司异步电动机通过基本及任选部件的组合来满足用户对电动机各种不同用途的要求。

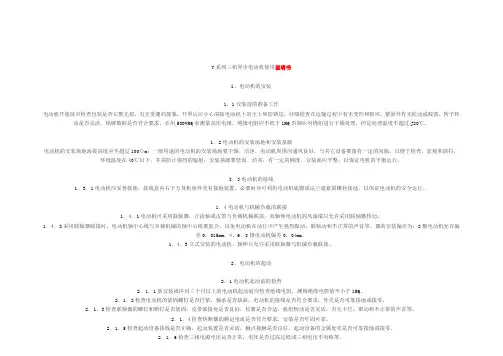

Y系列三相异步电动机使用说明书l、电动机的安装1．1安装前的准备工作电动机开箱前应检查包装是否完整无损，有无受潮的现象，开罩后应小心清除电动机上的尘土和防锈层，仔细检查在运输过程中有无变形和损坏，紧固件有无松动或脱落，转子转动是否灵活，铭牌数据是否符合要求，并用500VMQ表测量高压电阻，绝缘电阻应不低于1MQ否则应对绕组进行干燥处理，但是处理温度不超过J20℃。

1．2电动机的安装场地和安装基础电动机的安装场地海拔高度应不超过100()m；一般用途的电动机的安装场地要干燥、洁净，电动机周围应通风良好，与其它设备要留有一定的间隔，以便于检查，监视和清扫，环境温度在40℃以下，并需防止强烈的辐射；安装基础要坚固、结实，有一定的刚度，安装面应平整，以保证电机的平衡运行。

I．3电动机的接线1．3．1电动机应妥善接地，接线盒内右下方及机座外壳有接地装置，必要时亦可利用电动机底脚或法兰盘紧固螺栓接地，以保证电动机的安全运行。

1．4电动机与机械负载的联接1．4．1电动机可采用联轴器，正齿轴或皮带与负载机械联接，双轴伸电动机的风扇端只允许采用联轴器传动。

1．4．2采用联轴器联接时，电动机轴中心线与负载机械的轴中心线要重合，以免电动机在动行中产生强烈振动，联轴动和不正常的声音等。

器的安装偏差为：2极电动机允许偏差0．015mm，4、6、8极电动机偏差0．04mm。

1．4．3立式安装的电动机，轴伸只允许采用联轴器与机械负载联接。

2、电动机的起动2．1电动机起动前的检查2．1．1新安装或停用三个月以上的电动机起动前应检查绝缘电阻，测得绝缘电阻值不小于1MQ。

2．1．2检查电动机的紧固螺钉是否拧紧，轴承是否缺油，电动机的接线是否符合要求，外壳是否可靠接地或接零。

2．1．3检查联轴器的螺钉和销钉是否紧固，皮带联接处是否良好，松紧是否合适，机组转动是否灵活，有无卡位，窜动和不正常的声音等。

2．1．4检查熔断器的额定电流是否符合要求，安装是否牢固可靠。

Y、YKS、YKK系列大型三相异步电动机（机座号H710~1000）0EE.138.135佳木斯电机股份有限公司二○○三年五月1概述Y、YKS、YKK系列大型三相异步电动机是我公司消化吸收了国内外的先进电机技术，按照国际标准、国家标准和行业标准开发的系列产品，是大型交流电机更新换代的新系列产品。

本系列电动机运用了计算机优化设计，采用了新材料、新工艺、具有效率高、噪声低、振动小、重量轻、可靠性高，安装维修方便等特点。

本系列电动机有6kV、10kV两种额定电压。

本系列电动机的外壳防护等级有IP23、IP44两种，也可按用户的要求制成管道通风式IP44，如用户需要其他防护等级如：IP54、IP24等，亦可协商制造。

本系列电动机的安装型式为IMB3。

可用于驱动各种轻载起动的机械设备，如作为压缩机、通风机、水泵、破碎机等机械的原动机。

Y系列为基本系列电动机，YKS、YKK系列是根据电动机的冷却方式和防护等级不同而派生的系列产品，Y、YKS、YKK系列产品特征（见表1）。

表12结构特点Y系列电动机为基本系列，防护等级IP23，只要在机座顶部换装不同的顶罩（冷却器或防护罩）即可派生出各种不同防护等级及冷却方式的电动机，机座由钢板焊接而成，采用国际上流行的箱式结构。

定子采用F级绝缘和外装压结构，整个定子经真空压力浸F级无溶剂漆（VPI）处理，具有良好的电气性能和防潮能力。

转子采用铜条结构，经可靠工艺焊接，用特殊工艺嵌紧，并采取防止导条断条的可靠措施。

轴承采用国际上流行的端盖式球面滑动轴承，具有负荷能力强、检修及装配方便等优点，并有防止轴电流的措施。

电机主接线盒防护等级为IP54，一般置于电动机右侧（从轴伸端看去），也可按用户要求装于电动机左侧。

当电动机功率为2000kW及以上时，在电动机主接线盒另一侧还设有副接线盒，用于中性点接线，便于对电机进行保护控制。

电动机定子绕组、轴承均装有测温元件，供电机监控用。

如果需要在内部增设停机加热器装置，在订货时提出，也可满足。

高压高压鼠笼及绕线型鼠笼及绕线型鼠笼及绕线型三相异步电动机三相异步电动机三相异步电动机使用使用维护维护维护说明书说明书说明书代号代号：：04600460－－0000090909中电电机股份有限公司中电电机股份有限公司二零一二零一二年六二年六二年六月月尊敬的用户：欢迎您选用中电电机股份有限公司生产的高压鼠笼及绕线转子型三相异步电动机。

本说明书向您提供了有关本电机在收货、贮存、安装、运行和维护等方面的说明和指导。

收到电机后，请详细阅读本说明书的内容，严格按照本说明书和相关外形图的要求来安装、使用电机，我公司的“质量承诺”才能生效。

本说明书不可能包括在收货、贮存、安装、运行和维护方面所发生的一切问题，如果发生的问题未包括在本说明书或外形图中，请您及时与本公司联系。

请您来电（函）中，务必说明电机铭牌上的出品编号、型号、功率、电压、电流、出厂日期和所发生问题的详细情况，以便我们采取措施尽快帮助您解决。

中电电机股份有限公司SEC Electric Machinery CO., Ltd.中国江苏无锡市滨湖经济技术开发区高浪东路777号NO.777 Gaolang East Road,Binhu Economic Technology Development Area Wuxi City Jiangsu Province, China电话 Tel: (0510)-85628118 售后服务电话 Tel: (0510)-85628119 传真 Fax: (0510)85620333 ( 每天上午8:00~下午5:00 ) 邮编 P.C.: 214131 传真 Fax: (0510)85628999 ( 24小时 ) E-mail:*********************目录1. 概述 (3)2. 结构说明 (3)3. 安装 (5)4. 电气连接及启动 (11)5. 检查及维护 (15)6. 附件 (24)7. 故障和排除 (25)1 1 概述概述概述1.1 本说明书适用于Y、YR、YKK、YRKK、YKS、YRKS 等系列高压三相异步电动机（以下简称电机），以及派生的立式电机。

1.概述1．1．YB系列为高压隔爆型三相异步电动机（以下简称为：电动机）的基本系列，YBS、YBP、YBD、YB-H、YB-W、YB-TH、YB-THW、YB-TA、YB-TAW、YB-T、YB-TW、YB-WF1等系列，分别是在基本系列上派生的水冷、变频、多速、船用、户外、湿热带、户外湿热带、干热带、户外干热带、热带、户外热带、户外中等防腐系列高压隔爆型三相异步电动机。

1．2．电动机的防爆性能执行标准GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定。

适用于煤矿和工厂具有Ⅰ、ⅡA、ⅡB、ⅡC级，T1~T4组的爆炸性气体混合物的场所，作为传动机用。

爆炸性气体混合物的分级、分组举例见表1（Exd Ⅰ适用于煤矿和井下，主要气体为甲烷）。

表在电动机外壳的明显处设有清晰的永久性凸纹标志“Ex”。

在电动机的铭牌上还设有防爆标志，其意义举例如下：Ex d ⅡB T4││││││││标志（防爆）────┘││└─────温度组别（T4）││││电气设备防爆型式(隔爆型) ────┘└──电气设备类别级别(Ⅱ类B级) 2.电动机型号及代表意义1.本说明书适用于下列型号电动机YB、YBS、YBP、YBD、YB-H及环境代号（W、TH、THW、TA、TAW、T、TW、WF1）系列电动机。

其中电动机型号代号：Y——表示：异步电动机；B——表示：隔爆型；S——表示：水冷；P——表示：变频；D——表示：多速；H——表示：船用；环境代号：W——表示：户外；TH——表示：湿热带；THW ——表示：户外湿热带TA——表示：干热带；TAW——表示：户外干热带；T——表示：热带；TW——表示：户外热带；WF1——户外中等防腐；2.电动机型号代表意义示例：Y B 560 M 1 4 W││││││││││││││异步──┘│││││└───特殊环境代号(户外型)│││││隔爆型────┘│││└─────极数(4极)│││机座的中心高──────┘│└───────1号铁心长└─────────机座长度(M表长机座)3.电动机的使用条件3.1电动机使用环境条件：3.1.1海拔不超过1000m。

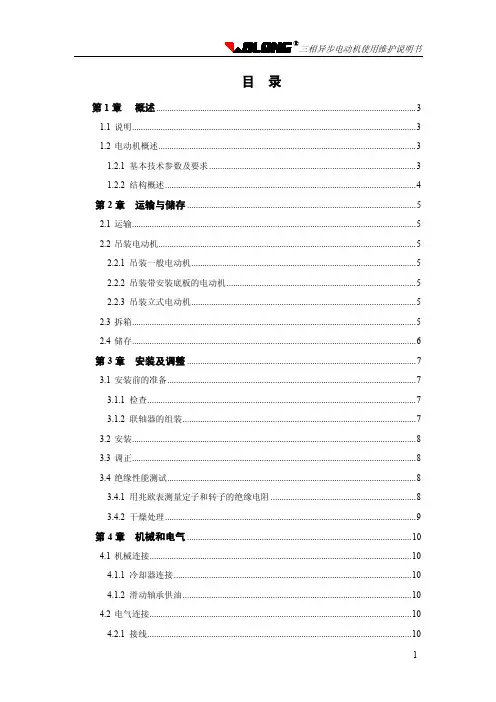

目录第1章概述 (3)1.1说明 (3)1.2电动机概述 (3)1.2.1 基本技术参数及要求 (3)1.2.2 结构概述 (4)第2章运输与储存 (5)2.1运输 (5)2.2吊装电动机 (5)2.2.1 吊装一般电动机 (5)2.2.2 吊装带安装底板的电动机 (5)2.2.3 吊装立式电动机 (5)2.3拆箱 (5)2.4储存 (6)第3章安装及调整 (7)3.1安装前的准备 (7)3.1.1 检查 (7)3.1.2 联轴器的组装 (7)3.2安装 (8)3.3调正 (8)3.4绝缘性能测试 (8)3.4.1 用兆欧表测量定子和转子的绝缘电阻 (8)3.4.2 干燥处理 (9)第4章机械和电气 (10)4.1机械连接 (10)4.1.1 冷却器连接 (10)4.1.2 滑动轴承供油 (10)4.2电气连接 (10)4.2.1 接线 (10)4.2.2 电气及附属设备检查 (10)第5章起动及停车 (12)5.1试起动 (12)5.2转动方向 (12)5.3起动与停车 (12)第6章日常维护 (13)6.1润滑 (13)6.1.1 滚动轴承的润滑 (13)6.1.2 滑动轴承的润滑 (13)6.2振动和噪音 (13)6.3湿度 (13)6.4温度 (13)6.5绝缘电阻的最小值 (14)6.6轴承的更换 (14)6.7定期检查 (15)第7章常见故障及原因分析 (16)第1章概述1.1 说明本说明书为我公司电动机的随机文件。

其中介绍了电动机的结构、储运、安装的要求和注意事项，以及使用、维护电动机的要求、方法和注意事项，使用维护人员必须认真阅读此说明书。

认真审阅电动机上的铭牌、标牌、警示牌等。

使用单位应对操作人员进行专业培训后，方能上岗作业。

只有严格按照本使用说明书、铭牌、标牌、接线牌和警示牌进行安装、使用和维护电动机，我公司才承担相关“三包”责任。

本说明书不可能包括安装、使用和维护方面一切可能发生的问题，如果所发生的问题未包括在本使用说明书和其他随机资料中，用户自己又难以解决，请与本公司联系。

Y·YKK·YKS和Y2系列高压三相异步电动机 使用维护说明书美的电机集团江苏清江电机制造有限公司目 录1.概述 (1)2.电机的安装 (1)3.电机开机前的准备工作及试车 (3)4.电机带载试车 (4)5.电机停用时的护理 (4)6.电机运行期的检查与维护 (4)7.辅助装置 (5)8.电机的故障及排除 (5)9.注意事项 (6)附录：电机的干燥处理 (6)1概述1.1本说明书适用江苏清江电机制造有限公司制造的Y 、Y K K 、Y K S 和Y 2系列高压三相异步电动机，它详细地阐述了电动机的安装、贮存、装运、试车、使用、检查、维护保养和故障排除的一般知识,并为用户更好地使用设备提出了有关的说明和建议。

1.2涉及到电机使用的重要数据及额定值均设置在电机铭牌上；涉及到电机的防护等级、冷却方式、安装方式、接线盒位置及主要的电机接线与驱动设备的连接尺寸及其它有关技术资料均表示在电机外形图和随机资料上，所以仔细阅读这些资料和电机上的铭牌数据是十分重要的。

1.3电机的安装、使用必须严格按照外形图与说明书的要求进行，这样制造厂的保证单才算有效。

电机在安装、使用、维护保养中出现的意外情况，本说明书无法事先告知，用户对电机的存放、安装有任何疑问，请与江苏清江电机制造有限公司的销售服务经理部联系。

1.4电机的主要部件简介：1.4.1电机的结构设计使其本身成为具有多种用途的，适合于各种环境条件的通用动力设备。

此类电机由通用部件和各种具有不同特点的专用件组成，其主要部件有：定子、转子、轴承、出线盒、端盖和冷却器等。

1.4.2定子及其部件：定子中主要部件有：机座、定子铁心、定子线圈等。

机座是用多块钢板组合焊接成的刚性箱体或采用铸铁机座。

定子铁心由相互绝缘的冷轧硅钢片叠压而成，在铁心的两端及背部由钢质的压板与筋板将其固定在中间，形成整体的定子铁心组件。

定子线圈绕组被嵌放在定子铁心槽内，并在真空和高压条件下进行V P I 整浸处理。

电机使用说明书Operating Manual概述本说明书适用于我公司生产的YX3、YET、Y2、YVP、YD系列低压三相异步电动机及其派生系列产品OverviewThe manual serves YX3、YET、Y2、YVP、YD Series low voltage asynchronous motors and it's derivative products as well.开始使用Putting into use (starting)收货检查Reception check收到电机后立即检查是否有损坏，如发现请立即拨打电话：0086-21-6463-1777，或发传真至0086-21-6463-7180，检查铭牌数据特别是额定电压、接线方式（星形或三角形）是否与合同订货要求相符，用手转动电机轴检查轴转动是否灵活。

Immediately check the motor for external damage upon receipt and if found, please inform us by telephone or fax without delay (Tel:0086-21-6463-1777, Fax:0086-21-6463-7180). Check all rating plate data, especially voltage and winding connection (star or delta). Turn shaft by hand to check for free rotation.绝缘电阻检查Insulation resistance check在电机调试前或怀疑线圈受潮时要测量电机的绝缘电阻，在25℃时的绝缘电阻值应超过以下表达式的值，表达式中：Measure the motor's insulation resistance before commissioning or when winding dampness is suspected. insulation Resistance, measured at 25°C, shall exceed the following reference value, i.e. where：R：单位兆欧（用500V绝缘电阻表测量）Array U表示电压，单位VP表示功率，单位kWR: MΩ( measured with 500 V dc Megger )U = voltage, Volts;P = output power, kW.警告：测量完绝缘电阻后应立即将测量线从电机上断开，以免线圈再次受到高电压冲击。

11 概述本说明书提供具有推力轴承结构的大、中型三相立式异步电动机运输、贮存、操作、安装、运行及维护方面的说明。

有关运行及额定的参数见电动机铭牌及标牌，外形安装尺寸、技术参数及技术说明见电动机外形图，整体结构剖面见电动机总装配图。

本说明书不可能包含在安装、运行、维护方面发生的所有问题，如果所发生的问题未包含在本说明书及提供的有关资料中，请用户及时与本公司联系。

2 电动机分类2.1 按运输方式分类2.1.1 整体运输的电动机。

2.1.2 解体运输的电动机。

2.2 按推力轴承结构形式分类2.2.1 球面滚子推力轴承结构的电动机（图1）。

2.2.2 扇形瓦推力滑动轴承结构的电动机（图2）、（图3）。

2.2.3 圆形瓦推力滑动轴承结构的电动机（图4）。

2.3 按机座形状分类2.3.1 圆型机座的电动机（图5）、（图6）。

2.3.2 方型机座的电动机。

2.4 按防护等级分类可以有IP21、IP22、IP23、IP44、IP54、IP55、IPW23七种防护等级的电动机。

2.5 按冷却方式分类可以有IC01、IC11、IC21、IC81W 、IC511、IC611、IC616七种冷却方式的电动机。

3 一般说明3.1 安装地点使用条件。

3.1.1 海拔不超过1000m ，环境温度不超过40℃。

3.1.2 最湿月平均相对湿度为90%，同时该月平均温度不高于25℃。

3.1.3 不允许有白蚁。

3.1.4 不允许有盐雾及其腐蚀性气体。

对于防护等级低于IP23的电动机，不允许有过多的灰尘，否则需提高电动机的防护等级。

23.1.5 电动机所需冷却水温度不超过30℃，工作压力不大于0.3MPa ，水质为经过沉淀的中性水。

3.1.6 电动机的额定工作方式为连续工作制（S1）。

如果环境条件有不同于以上所述的特殊性，则用户须与本公司签订技术协议，特殊技术说明且电动机外形图。

3.2 除用户特殊要求带防反转装置的电动机外，电动机允许正反方向旋转，但不允许在运行中反接电源突然逆转。

三相异步电动机型号说明一、概述Y、YKS、YQF、YKK和YR、YRKS、YRQF、YRKK系列中型高压三相异步电动机（机座号355-630）是我公司引进、消化美国西屋公司、瑞士ABB公司八十年代高压三相异步电动机设计、制造技术，并通过十多年投放市场后征求广大用户意见基础上，结合我公司50多年长期稳定的高压三相异步电动机系列设计制造的经验，重新按国家和行业标准最新优化设计的系列产品。

经过试验证明，新系列产品无论在技术性能和经济性能上都已达到或接近世界先进水平，已大批量生产，远销欧、美、非洲、东南亚、港澳等20个国家和地区及全国各地，深受用户欢迎，是JS、JSQ和JR、JRQ老系列产品的更新换代产品。

本系列产品用料考究，制造精良，具有高效节能、嗓声低、振动小、运行可靠、使用安装维修方便等优点。

本系列电动机的功率等级、电气性能和安装尺寸及公差均符合国家标准GB755《旋转电机基本技术要求》、国际电工委员会标准IEC34-1《旋转电机定额和性能》和机械行业标准JB/T7593、JB/T7594、JB/T7593、JB/T7594等。

本系列电动机的外壳防护等级根据GB4942.1和IEC34-5《旋转电机外壳防护等级》的标准分别有IP23、IPW24、IP44和IP54四种。

IP23电动机可按用户要求制成IP44（管道通风）。

如果用户需要其它防护等级可另行供货。

本系列电动机的冷却方法根据GB/T1993和IEC34-6《旋转电机冷却方法》的标准分别有IC01、IC611和IC81W叁种。

如果用户需要其它冷却方法可另行供货。

本系列电动机的结构及安装型式为IMB3（卧式带底脚），符合GB997和IEC34-7《电机结构及安装型式代号》的规定。

本系列电动机按照转子类型、防护等级及冷却方式分为以下八个系列：本样本内表中列出了以上各系列6KV级各种规格电动机的技术数据及安装外形尺寸。

并可派生3KV级各种规格的电动机。
