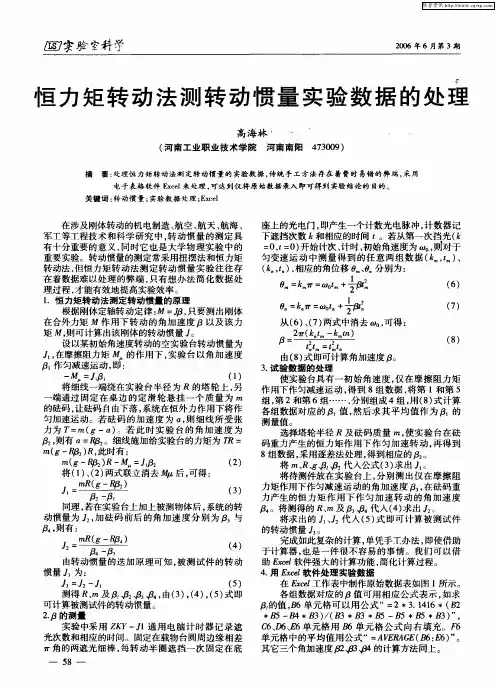

恒力矩转动法测刚体转动惯量实验报告及数据处理

恒力矩转动法测刚体转动惯量转动惯量是刚体转动中惯性大小的量度。

它取决于刚体的总质量，质量分布、形状大小和转轴位置。

对于形状简单，质量均匀分布的刚体，可以通过数学方法计算出它绕特定转轴的转动惯量，但对于形状比较复杂，或质量分布不均匀的刚体，用数学方法计算其转动惯量是非常困难的，因而大多采用实验方法来测定。

转动惯量的测定，在涉及刚体转动的机电制造、航空、航天、航海、军工等工程技术和科学研究中具有十分重要的意义。

测定转动惯量常采用扭摆法或恒力矩转动法，本实验采用恒力矩转动法测定转动惯量。

一、实验目的1、学习用恒力矩转动法测定刚体转动惯量的原理和方法。

2、观测刚体的转动惯量随其质量，质量分布及转轴不同而改变的情况，验证平行轴定理。

3、学会使用智能计时计数器测量时间。

二、实验原理1、恒力矩转动法测定转动惯量的原理根据刚体的定轴转动定律：βJ M =（1）只要测定刚体转动时所受的总合外力矩M 及该力矩作用下刚体转动的角加速度β，则可计算出该刚体的转动惯量J 。

设以某初始角速度转动的空实验台转动惯量为J 1，未加砝码时，在摩擦阻力矩M μ的作用下，实验台将以角加速度β1作匀减速运动，即：11βμJ M =-（2）将质量为m 的砝码用细线绕在半径为R 的实验台塔轮上，并让砝码下落，系统在恒外力作用下将作匀加速运动。

若砝码的加速度为a ，则细线所受张力为T= m (g － a)。

若此时实验台的角加速度为β2，则有a= R β2。

细线施加给实验台的力矩为T R= m (g －R β2) R ，此时有：212)(ββμJ M R R g m =--（3）将（2）、（3）两式联立消去M μ后，可得：1221)(βββ--=R g mR J （4）同理，若在实验台上加上被测物体后系统的转动惯量为J 2，加砝码前后的角加速度分别为β3与β4，则有：3442)(βββ--=R g mR J （5）由转动惯量的迭加原理可知，被测试件的转动惯量J 3为：123J J J -=（6）测得R 、m 及β1、β2、β3、β4，由（4），（5），（6）式即可计算被测试件的转动惯量。

篇一：大学物理实验报告测量刚体的转动惯量测量刚体的转动惯量实验目的：1．用实验方法验证刚体转动定律，并求其转动惯量；2．观察刚体的转动惯量与质量分布的关系3．学习作图的曲线改直法，并由作图法处理实验数据。

二.实验原理:1．刚体的转动定律具有确定转轴的刚体，在外力矩的作用下，将获得角加速度β，其值与外力矩成正比，与刚体的转动惯量成反比，即有刚体的转动定律：m = iβ (1)利用转动定律，通过实验的方法，可求得难以用计算方法得到的转动惯量。

2．应用转动定律求转动惯量如图所示，待测刚体由塔轮，伸杆及杆上的配重物组成。

刚体将在砝码的拖动下绕竖直轴转动。

设细线不可伸长，砝码受到重力和细线的张力作用，从静止开始以加速度a下落，其运动方程为mg – t=ma，在t时间内下落的高度为h=at/2。

刚体受到张力的力矩为tr和轴摩擦力力矩mf。

由转动定律可得到刚体的转动运动方程：tr - mf = iβ。

绳与塔轮间无相对滑动时有a = rβ，上述四个方程得到：22m(g - a)r - mf = 2hi/rt (2)mf与张力矩相比可以忽略，砝码质量m比刚体的质量小的多时有a<<g，所以可得到近似表达式：2mgr = 2hi/ rt (3)式中r、h、t可直接测量到，m是试验中任意选定的。

因此可根据（3）用实验的方法求得转动惯量i。

3．验证转动定律，求转动惯量从（3）出发，考虑用以下两种方法：2a．作m – 1/t图法：伸杆上配重物位置不变，即选定一个刚体，取固定力臂r和砝码下落高度h，（3）式变为：2m = k1/ t (4)2式中k1 = 2hi/ gr为常量。

上式表明：所用砝码的质量与下落时间t的平方成反比。

实验中选用一系列的砝码质量，可测得一组m与1/t的数据，将其在直角坐标系上作图，应是直线。

即若所作的图是直线，便验证了转动定律。

222从m – 1/t图中测得斜率k1，并用已知的h、r、g值，由k1 = 2hi/ gr求得刚体的i。

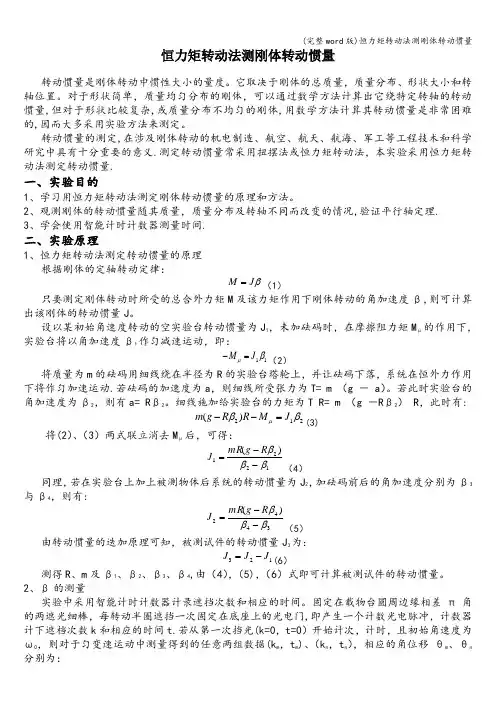

恒力矩转动法测刚体转动惯量转动惯量是刚体转动中惯性大小的量度。

它取决于刚体的总质量，质量分布、形状大小和转轴位置。

对于形状简单，质量均匀分布的刚体，可以通过数学方法计算出它绕特定转轴的转动惯量,但对于形状比较复杂,或质量分布不均匀的刚体,用数学方法计算其转动惯量是非常困难的,因而大多采用实验方法来测定。

转动惯量的测定,在涉及刚体转动的机电制造、航空、航天、航海、军工等工程技术和科学研究中具有十分重要的意义.测定转动惯量常采用扭摆法或恒力矩转动法，本实验采用恒力矩转动法测定转动惯量.一、实验目的1、学习用恒力矩转动法测定刚体转动惯量的原理和方法。

2、观测刚体的转动惯量随其质量，质量分布及转轴不同而改变的情况,验证平行轴定理.3、学会使用智能计时计数器测量时间.二、实验原理1、恒力矩转动法测定转动惯量的原理根据刚体的定轴转动定律：βJ M =（1）只要测定刚体转动时所受的总合外力矩M 及该力矩作用下刚体转动的角加速度β，则可计算出该刚体的转动惯量J 。

设以某初始角速度转动的空实验台转动惯量为J 1，未加砝码时，在摩擦阻力矩M μ的作用下，实验台将以角加速度β1作匀减速运动，即：11βμJ M =-（2）将质量为m 的砝码用细线绕在半径为R 的实验台塔轮上，并让砝码下落，系统在恒外力作用下将作匀加速运动.若砝码的加速度为a ，则细线所受张力为T= m （g － a ）。

若此时实验台的角加速度为β2，则有a= Rβ2。

细线施加给实验台的力矩为T R= m （g －Rβ2） R ，此时有:212)(ββμJ M R R g m =--(3)将(2）、（3）两式联立消去M μ后，可得：1221)(βββ--=R g mR J （4）同理，若在实验台上加上被测物体后系统的转动惯量为J 2，加砝码前后的角加速度分别为β3与β4，则有:3442)(βββ--=R g mR J （5）由转动惯量的迭加原理可知，被测试件的转动惯量J 3为：123J J J -=(6）测得R 、m 及β1、β2、β3、β4,由（4），（5)，（6）式即可计算被测试件的转动惯量。

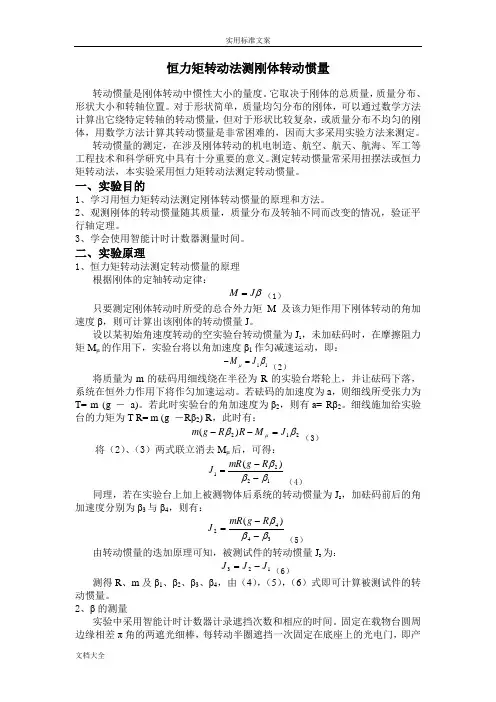

恒力矩转动法测刚体转动惯量转动惯量是刚体转动中惯性大小的量度。

它取决于刚体的总质量，质量分布、形状大小和转轴位置。

对于形状简单，质量均匀分布的刚体，可以通过数学方法计算出它绕特定转轴的转动惯量，但对于形状比较复杂，或质量分布不均匀的刚体，用数学方法计算其转动惯量是非常困难的，因而大多采用实验方法来测定。

转动惯量的测定，在涉及刚体转动的机电制造、航空、航天、航海、军工等工程技术和科学研究中具有十分重要的意义。

测定转动惯量常采用扭摆法或恒力矩转动法，本实验采用恒力矩转动法测定转动惯量。

一、实验目的1、学习用恒力矩转动法测定刚体转动惯量的原理和方法。

2、观测刚体的转动惯量随其质量，质量分布及转轴不同而改变的情况，验证平行轴定理。

3、学会使用智能计时计数器测量时间。

二、实验原理1、恒力矩转动法测定转动惯量的原理根据刚体的定轴转动定律：βJ M =（1）只要测定刚体转动时所受的总合外力矩M 及该力矩作用下刚体转动的角加速度β，则可计算出该刚体的转动惯量J 。

设以某初始角速度转动的空实验台转动惯量为J 1，未加砝码时，在摩擦阻力矩M μ的作用下，实验台将以角加速度β1作匀减速运动，即：11βμJ M =-（2）将质量为m 的砝码用细线绕在半径为R 的实验台塔轮上，并让砝码下落，系统在恒外力作用下将作匀加速运动。

若砝码的加速度为a ，则细线所受张力为T= m (g － a)。

若此时实验台的角加速度为β2，则有a= Rβ2。

细线施加给实验台的力矩为T R= m (g －Rβ2) R ，此时有：212)(ββμJ M R R g m =--（3）将（2）、（3）两式联立消去M μ后，可得：1221)(βββ--=R g mR J （4）同理，若在实验台上加上被测物体后系统的转动惯量为J 2，加砝码前后的角加速度分别为β3与β4，则有：3442)(βββ--=R g mR J （5）由转动惯量的迭加原理可知，被测试件的转动惯量J 3为：123J J J -=（6）测得R 、m 及β1、β2、β3、β4，由（4），（5），（6）式即可计算被测试件的转动惯量。

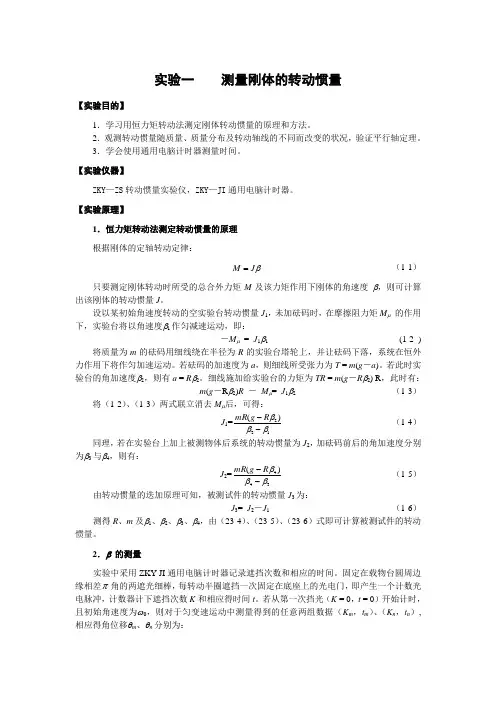

实验一 测量刚体的转动惯量【实验目的】1．学习用恒力矩转动法测定刚体转动惯量的原理和方法。

2．观测转动惯量随质量、质量分布及转动轴线的不同而改变的状况，验证平行轴定理。

3．学会使用通用电脑计时器测量时间。

【实验仪器】ZKY —ZS 转动惯量实验仪，ZKY —JI 通用电脑计时器。

【实验原理】1．恒力矩转动法测定转动惯量的原理根据刚体的定轴转动定律：βJ M = （1-1）只要测定刚体转动时所受的总合外力矩M 及该力矩作用下刚体的角速度 β，则可计算出该刚体的转动惯量J 。

设以某初始角速度转动的空实验台转动惯量J 1，未加砝码时，在摩擦阻力矩M μ 的作用下，实验台将以角速度β1作匀减速运动，即：－M μ = J 1β1 (1-2 ) 将质量为m 的砝码用细线绕在半径为R 的实验台塔轮上，并让砝码下落，系统在恒外力作用下将作匀加速运动。

若砝码的加速度为a ，则细线所受张力为T = m (g －a )。

若此时实验台的角加速度β2，则有a = R β2。

细线施加给实验台的力矩为TR = m (g －R β2) R ，此时有：m (g －R β2)R － M μ= J 1β2 （1-3） 将（1-2）、（1-3）两式联立消去M μ后，可得：J 1=122)(βββ--R g mR （1-4） 同理，若在实验台上加上被测物体后系统的转动惯量为J 2，加砝码前后的角加速度分别为β3与β4，则有：J 2=344)(βββ--R g mR （1-5） 由转动惯量的迭加原理可知，被测试件的转动惯量J 3为：J 3= J 2－J 1 （1-6）测得R 、m 及β1、β2、β3、β4，由（23-4）、（23-5）、（23-6）式即可计算被测试件的转动惯量。

2．β 的测量实验中采用ZKY-JI 通用电脑计时器记录遮挡次数和相应的时间。

固定在载物台圆周边缘相差π角的两遮光细棒，每转动半圈遮挡一次固定在底座上的光电门，即产生一个计数光电脉冲，计数器计下遮挡次数K 和相应得时间t 。

转动惯量的测定转动惯量是刚体转动中惯性大小的量度。

它取决于刚体的总质量，质量分布、形状大小和转轴位置。

对于形状简单，质量均匀分布的刚体，可以通过数学方法计算出它绕特定转轴的转动惯量，但对于形状比较复杂，或质量分布不均匀的刚体，用数学方法计算其转动惯量是非常困难的，因而大多采用实验方法来测定。

转动惯量的测定，在涉及刚体转动的机电制造、航空、航天、航海、军工等工程技术和科学研究中具有十分重要的意义。

测定转动惯量常采用扭摆法或恒力矩转动法，本实验采用恒力矩转动法测定转动惯量。

一、实验目的1、学习用恒力矩转动法测定刚体转动惯量的原理和方法。

2、观测刚体的转动惯量随其质量，质量分布及转轴不同而改变的情况，验证平行轴定理。

3、学会使用智能计时计数器测量时间。

二、实验原理1、恒力矩转动法测定转动惯量的原理根据刚体的定轴转动定律：βJ M = （1）只要测定刚体转动时所受的总合外力矩M 及该力矩作用下刚体转动的角加速度β，则可计算出该刚体的转动惯量J 。

设以某初始角速度转动的空实验台转动惯量为J 1，未加砝码时，在摩擦阻力矩M µ的作用下，实验台将以角加速度β1作匀减速运动，即：11βµJ M =− （2） 将质量为m 的砝码用细线绕在半径为R 的实验台塔轮上，并让砝码下落，系统在恒外力作用下将作匀加速运动。

若砝码的加速度为a ，则细线所受张力为T= m (g － a)。

若此时实验台的角加速度为β2，则有a= R β2。

细线施加给实验台的力矩为T R= m (g －R β2) R ，此时有：212)(ββµJ M R R g m =−− （3） 将（2）、（3）两式联立消去M µ后，可得：1221)(βββ−−=R g mR J （4） 同理，若在实验台上加上被测物体后系统的转动惯量为J 2，加砝码前后的角加速度分别为β3与β4，则有：3442)(βββ−−=R g mR J （5） 由转动惯量的迭加原理可知，被测试件的转动惯量J 3为：123J J J −= （6） 测得R 、m 及β1、β2、β3、β4，由（4），（5），（6）式即可计算被测试件的转动惯量。

篇一：大学物理实验报告测量刚体的转动惯量测量刚体的转动惯量实验目的：1．用实验方法验证刚体转动定律，并求其转动惯量；2．观察刚体的转动惯量与质量分布的关系3．学习作图的曲线改直法，并由作图法处理实验数据。

二.实验原理:1．刚体的转动定律具有确定转轴的刚体，在外力矩的作用下，将获得角加速度β，其值与外力矩成正比，与刚体的转动惯量成反比，即有刚体的转动定律：m = iβ (1)利用转动定律，通过实验的方法，可求得难以用计算方法得到的转动惯量。

2．应用转动定律求转动惯量图片已关闭显示，点此查看如图所示，待测刚体由塔轮，伸杆及杆上的配重物组成。

刚体将在砝码的拖动下绕竖直轴转动。

设细线不可伸长，砝码受到重力和细线的张力作用，从静止开始以加速度a下落，其运动方程为mg – t=ma，在t时间内下落的高度为h=at/2。

刚体受到张力的力矩为tr和轴摩擦力力矩mf。

由转动定律可得到刚体的转动运动方程：tr - mf = iβ。

绳与塔轮间无相对滑动时有a = rβ，上述四个方程得到：22m(g - a)r - mf = 2hi/rt (2)mf与张力矩相比可以忽略，砝码质量m比刚体的质量小的多时有a<<g，所以可得到近似表达式：2mgr = 2hi/ rt (3)式中r、h、t可直接测量到，m是试验中任意选定的。

因此可根据（3）用实验的方法求得转动惯量i。

3．验证转动定律，求转动惯量从（3）出发，考虑用以下两种方法：2a．作m – 1/t图法：伸杆上配重物位置不变，即选定一个刚体，取固定力臂r和砝码下落高度h，（3）式变为：2m = k1/ t (4)2式中k1 = 2hi/ gr为常量。

上式表明：所用砝码的质量与下落时间t的平方成反比。

实验中选用一系列的砝码质量，可测得一组m与1/t的数据，将其在直角坐标系上作图，应是直线。

即若所作的图是直线，便验证了转动定律。

222从m – 1/t图中测得斜率k1，并用已知的h、r、g值，由k1 = 2hi/ gr求得刚体的i。

实验讲义补充:1.刚体概念:刚体就是指在运动中与受力作用后,形状与大小不变,而且内部各点的相对位置不变的物体。

2.转动惯量概念:转动惯量就是刚体转动中惯性大小的量度。

它取决于刚体的总质量,质量分布、形状大小与转轴位置3.转动定律:合外力矩=转动惯量×角加速度4.转动惯量叠加:空盘:(1)阻力矩(2)阻力矩＋砝码外力→J1空盘＋被测物体:(1)阻力矩(2)阻力矩＋砝码外力→J2被测物体:J3=J2-J15.转动惯量理论公式:圆盘&圆环6.转动惯量实验仪器:水准仪;线水平;线与孔不产生摩擦;塔轮选小的半径;至少3个塔轮半径,3组砝码质量7.计数器:遮光板半圈π;单电门,多脉冲;空盘15圈,20个值;加上被测物体,8个值;8.泡沫垫板9.重力加速度:9、794m/s^210.质量:1次读数,包括砝码,圆盘,圆环,以及两圆柱体;11.游标卡尺:6次读数,包括圆盘半径,圆环内外半径,塔轮半径,转盘上孔的内外半径(求平均值)12.实验目的:测量值与理论值对比实验计算补充说明:1.有效数字:质量16、6g,故有效数字为3位2.游标卡尺:0、02mm,读数最后一位肯定为偶数;3.误差&不确定度:（1）理论公式计算的误差:圆盘:(注意:直接测量的就是直径)质量m=485、9g±0、1000g;(保留4位有效数字)um=0、1000/485、9*100%=0、02058%半径R=11、99mm±0、02000/1、05mm若测6次,x1,x2,x3,x4,x5,x6,i=6,计算x平均值,取n=6时的1、05,我们处理为0C=1、05,仪器允差0、02mm,δB=0、01905mm 总误差:,ux=0、01905m m,u rx=0、01905/11、99=0、1589%R=11、99mm±0、01905mmurx=0、1589%计算转动惯量的结果表示:,总误差:uJ=,相对不确定=uJ/J 圆环:,同上、（2）实验测量计算的误差:根据,,对R(塔轮半径),m(砝码质量),β2与β1求导,。

一、实验目的1. 验证刚体转动定律，通过实验方法测量刚体的转动惯量。

2. 观察刚体的转动惯量与质量分布的关系。

3. 学习使用实验仪器和方法，进行物理量的测量和数据处理。

二、实验原理刚体转动惯量（J）是描述刚体绕某一固定轴转动时，其惯性大小的物理量。

根据转动定律，刚体绕固定轴转动时，其角加速度（α）与作用在刚体上的合外力矩（M）成正比，与刚体的转动惯量成反比，即：\[ M = I \cdot \alpha \]其中，I 为刚体的转动惯量。

对于规则形状的均质刚体，其转动惯量可以通过几何公式直接计算得出。

但对于不规则形状或非均质刚体，其转动惯量一般需要通过实验方法测定。

三、实验仪器1. 刚体转动惯量测量装置（包括：旋转轴、测量台、测速仪、计时器、砝码等）2. 刚体（如圆环、均质杆等）3. 质量测量仪4. 游标卡尺四、实验步骤1. 将刚体放置在测量台上，调整旋转轴使其垂直于刚体的旋转平面。

2. 使用质量测量仪测量刚体的质量（m）。

3. 使用游标卡尺测量刚体的几何尺寸（如半径、长度等）。

4. 将砝码挂在旋转轴上，调整砝码的质量和位置，使其对刚体产生合外力矩。

5. 使用测速仪测量刚体的角速度（ω）。

6. 使用计时器测量砝码下降的时间（t）。

7. 根据实验数据，计算刚体的转动惯量。

五、数据处理1. 计算刚体的角加速度（α）：\[ \alpha = \frac{2\pi \cdot \omega}{t} \]2. 计算刚体的转动惯量（I）：\[ I = \frac{m \cdot r^2}{2} \]其中，r 为刚体的几何尺寸。

六、实验结果与分析1. 通过实验测量，得到刚体的转动惯量（I）为：_______ kg·m²。

2. 分析实验结果，比较不同刚体的转动惯量，观察质量分布对转动惯量的影响。

3. 分析实验误差，探讨可能的原因。

七、实验总结1. 通过本次实验，成功验证了刚体转动定律，并测量了刚体的转动惯量。

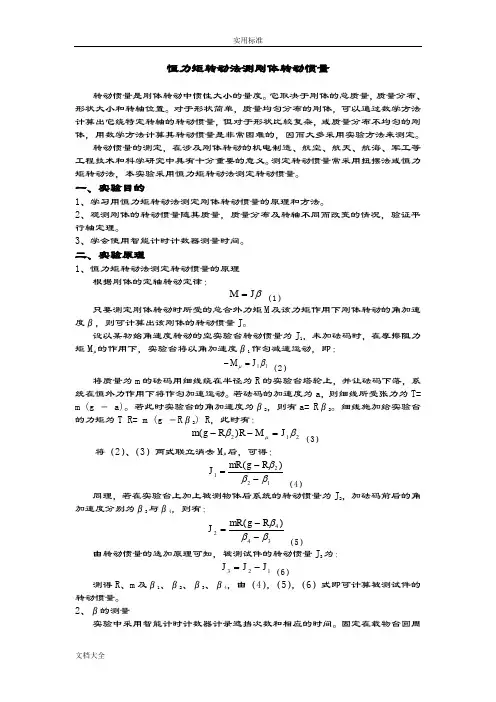

恒力矩转动法测刚体转动惯量转动惯量是刚体转动中惯性大小的量度。

它取决于刚体的总质量，质量分布、形状大小和转轴位置。

对于形状简单，质量均匀分布的刚体，可以通过数学方法计算出它绕特定转轴的转动惯量，但对于形状比较复杂，或质量分布不均匀的刚体，用数学方法计算其转动惯量是非常困难的，因而大多采用实验方法来测定。

转动惯量的测定，在涉及刚体转动的机电制造、航空、航天、航海、军工等工程技术和科学研究中具有十分重要的意义。

测定转动惯量常采用扭摆法或恒力矩转动法，本实验采用恒力矩转动法测定转动惯量。

一、实验目的1、学习用恒力矩转动法测定刚体转动惯量的原理和方法。

2、观测刚体的转动惯量随其质量，质量分布及转轴不同而改变的情况，验证平行轴定理。

3、学会使用智能计时计数器测量时间。

二、实验原理1、恒力矩转动法测定转动惯量的原理根据刚体的定轴转动定律：βJ M =（1）只要测定刚体转动时所受的总合外力矩M 及该力矩作用下刚体转动的角加速度β，则可计算出该刚体的转动惯量J 。

设以某初始角速度转动的空实验台转动惯量为J 1，未加砝码时，在摩擦阻力矩M μ的作用下，实验台将以角加速度β1作匀减速运动，即：11βμJ M =-（2）将质量为m 的砝码用细线绕在半径为R 的实验台塔轮上，并让砝码下落，系统在恒外力作用下将作匀加速运动。

若砝码的加速度为a ，则细线所受张力为T= m (g － a)。

若此时实验台的角加速度为β2，则有a= Rβ2。

细线施加给实验台的力矩为T R= m (g －Rβ2) R ，此时有：212)(ββμJ M R R g m =--（3）将（2）、（3）两式联立消去M μ后，可得：1221)(βββ--=R g mR J （4）同理，若在实验台上加上被测物体后系统的转动惯量为J 2，加砝码前后的角加速度分别为β3与β4，则有：3442)(βββ--=R g mR J （5）由转动惯量的迭加原理可知，被测试件的转动惯量J 3为：123J J J -=（6）测得R 、m 及β1、β2、β3、β4，由（4），（5），（6）式即可计算被测试件的转动惯量。

恒力矩转动法测刚体转动惯量转动惯量是刚体转动中惯性大小的量度。

它取决于刚体的总质量，质量分布、形状大小和转轴位置。

对于形状简单，质量均匀分布的刚体，可以通过数学方法计算出它绕特定转轴的转动惯量，但对于形状比较复杂，或质量分布不均匀的刚体，用数学方法计算其转动惯量是非常困难的，因而大多采用实验方法来测定。

转动惯量的测定，在涉与刚体转动的机电制造、航空、航天、航海、军工等工程技术和科学研究中具有十分重要的意义。

测定转动惯量常采用扭摆法或恒力矩转动法，本实验采用恒力矩转动法测定转动惯量。

一、实验目的1、学习用恒力矩转动法测定刚体转动惯量的原理和方法。

2、观测刚体的转动惯量随其质量，质量分布与转轴不同而改变的情况，验证平行轴定理。

3、学会使用智能计时计数器测量时间。

二、实验原理1、恒力矩转动法测定转动惯量的原理根据刚体的定轴转动定律：βJ M =（1）只要测定刚体转动时所受的总合外力矩M 与该力矩作用下刚体转动的角加速度β，则可计算出该刚体的转动惯量J 。

设以某初始角速度转动的空实验台转动惯量为J 1，未加砝码时，在摩擦阻力矩M μ的作用下，实验台将以角加速度β1作匀减速运动，即：11βμJ M =-（2）将质量为m 的砝码用细线绕在半径为R 的实验台塔轮上，并让砝码下落，系统在恒外力作用下将作匀加速运动。

若砝码的加速度为a ，则细线所受张力为T= m (g － a)。

若此时实验台的角加速度为β2，则有a= Rβ2。

细线施加给实验台的力矩为T R= m (g －Rβ2) R ，此时有：212)(ββμJ M R R g m =--（3）将（2）、（3）两式联立消去M μ后，可得：1221)(βββ--=R g mR J （4）同理，若在实验台上加上被测物体后系统的转动惯量为J 2，加砝码前后的角加速度分别为β3与β4，则有：3442)(βββ--=R g mR J （5）由转动惯量的迭加原理可知，被测试件的转动惯量J 3为：123J J J -=（6）测得R 、m 与β1、β2、β3、β4，由（4），（5），（6）式即可计算被测试件的转动惯量。

恒力矩转动法测刚体转动惯量转动惯量是刚体转动中惯性大小的量度。

它取决于刚体的总质量，质量分布、形状大小和转轴位置。

对于形状简单，质量均匀分布的刚体，可以通过数学方法计算出它绕特定转轴的转动惯量，但对于形状比较复杂，或质量分布不均匀的刚体，用数学方法计算其转动惯量是非常困难的，因而大多采用实验方法来测定。

转动惯量的测定，在涉及刚体转动的机电制造、航空、航天、航海、军工等工程技术和科学研究中具有十分重要的意义。

测定转动惯量常采用扭摆法或恒力矩转动法，本实验采用恒力矩转动法测定转动惯量。

一、实验目的1、学习用恒力矩转动法测定刚体转动惯量的原理和方法。

2、观测刚体的转动惯量随其质量，质量分布及转轴不同而改变的情况，验证平行轴定理。

3、学会使用智能计时计数器测量时间。

二、实验原理1、恒力矩转动法测定转动惯量的原理根据刚体的定轴转动定律：βJ M =（1）只要测定刚体转动时所受的总合外力矩M 及该力矩作用下刚体转动的角加速度β，则可计算出该刚体的转动惯量J 。

设以某初始角速度转动的空实验台转动惯量为J 1，未加砝码时，在摩擦阻力矩M μ的作用下，实验台将以角加速度β1作匀减速运动，即：11βμJ M =-（2）将质量为m 的砝码用细线绕在半径为R 的实验台塔轮上，并让砝码下落，系统在恒外力作用下将作匀加速运动。

若砝码的加速度为a ，则细线所受张力为T= m (g － a)。

若此时实验台的角加速度为β2，则有a= Rβ2。

细线施加给实验台的力矩为T R= m (g －Rβ2) R ，此时有：212)(ββμJ M R R g m =--（3）将（2）、（3）两式联立消去M μ后，可得：1221)(βββ--=R g mR J （4）同理，若在实验台上加上被测物体后系统的转动惯量为J 2，加砝码前后的角加速度分别为β3与β4，则有：3442)(βββ--=R g mR J （5）由转动惯量的迭加原理可知，被测试件的转动惯量J 3为：123J J J -=（6）测得R 、m 及β1、β2、β3、β4，由（4），（5），（6）式即可计算被测试件的转动惯量。

恒力矩转动法实验报告恒力矩转动法实验报告引言：恒力矩转动法是一种常用的物理实验方法，用于研究物体的转动运动。

通过施加一个恒定的力矩，观察物体的转动情况，可以得出物体的转动惯量等相关参数。

本实验旨在通过实际操作，验证恒力矩转动法的有效性，并探究物体转动的规律。

实验装置与原理：本实验所需的装置包括一个转动台、一个转轴、一个转轮和一个质量盘。

转动台上有一个固定的转轴，转轴上安装有一个转轮和质量盘。

转轮和质量盘的质量、半径和转动轴的位置可以调节。

实验原理基于牛顿第二定律和力矩的定义。

当施加一个恒定力矩时，物体将产生转动运动，根据力矩和角加速度之间的关系，可以计算出物体的转动惯量。

实验步骤与数据处理：1. 将转轮和质量盘装在转轴上，并将转轴固定在转动台上。

2. 调节转轮和质量盘的质量、半径和转动轴的位置，使其满足实验要求。

3. 施加一个恒定力矩，记录下转轮和质量盘的转动时间和角度。

4. 重复实验多次，取平均值，减小误差。

5. 根据牛顿第二定律和力矩的定义，计算出物体的转动惯量。

实验结果与分析：通过多次实验，我们得到了一系列转动时间和角度的数据。

根据这些数据，我们可以绘制出转动时间和角度的关系曲线。

根据曲线的斜率，即角速度，可以得到物体的转动惯量。

通过对不同质量、半径和转动轴位置的转轮和质量盘进行实验，我们可以观察到不同参数对转动惯量的影响。

实验结论：恒力矩转动法是一种有效的实验方法，可以用于研究物体的转动运动。

通过实验，我们验证了恒力矩转动法的可行性，并得出了物体的转动惯量。

实验结果也表明，转动惯量受到物体质量、半径和转动轴位置的影响。

通过调节这些参数，我们可以改变物体的转动惯量，从而实现对物体转动运动的控制。

实验局限性与改进：本实验中，我们假设了转动台和转轴没有摩擦，以及恒定力矩的施加不会产生额外的扰动。

然而，在实际操作中，这些假设可能并不完全成立。

因此，实验结果可能存在一定的误差。

为了减小误差，可以采取一些改进措施，例如使用更精确的仪器、减小摩擦等等。

实验一 测量刚体的转动惯量【实验目的】1．学习用恒力矩转动法测定刚体转动惯量的原理和方法。

2．观测转动惯量随质量、质量分布及转动轴线的不同而改变的状况，验证平行轴定理。

3．学会使用通用电脑计时器测量时间。

【实验仪器】ZKY —ZS 转动惯量实验仪，ZKY —JI 通用电脑计时器。

【实验原理】1．恒力矩转动法测定转动惯量的原理根据刚体的定轴转动定律：βJ M = （1-1）只要测定刚体转动时所受的总合外力矩M 及该力矩作用下刚体的角速度 β，则可计算出该刚体的转动惯量J 。

设以某初始角速度转动的空实验台转动惯量J 1，未加砝码时，在摩擦阻力矩M μ 的作用下，实验台将以角速度β1作匀减速运动，即：－M μ = J 1β1 (1-2 ) 将质量为m 的砝码用细线绕在半径为R 的实验台塔轮上，并让砝码下落，系统在恒外力作用下将作匀加速运动。

若砝码的加速度为a ，则细线所受张力为T = m (g －a )。

若此时实验台的角加速度β2，则有a = R β2。

细线施加给实验台的力矩为TR = m (g －R β2) R ，此时有：m (g －R β2)R － M μ= J 1β2 （1-3） 将（1-2）、（1-3）两式联立消去M μ后，可得：J 1=122)(βββ--R g mR （1-4） 同理，若在实验台上加上被测物体后系统的转动惯量为J 2，加砝码前后的角加速度分别为β3与β4，则有：J 2=344)(βββ--R g mR （1-5） 由转动惯量的迭加原理可知，被测试件的转动惯量J 3为：J 3= J 2－J 1 （1-6）测得R 、m 及β1、β2、β3、β4，由（23-4）、（23-5）、（23-6）式即可计算被测试件的转动惯量。

2．β 的测量实验中采用ZKY-JI 通用电脑计时器记录遮挡次数和相应的时间。

固定在载物台圆周边缘相差π角的两遮光细棒，每转动半圈遮挡一次固定在底座上的光电门，即产生一个计数光电脉冲，计数器计下遮挡次数K 和相应得时间t 。
