工作场所工频电场测量作业指导书

工作场所工频电场测量作业指导书
工作场所工频电场测量作业指导书
1.适用范围
本部分适用于交流输电系统工作及操作地点工频电场的测量。

2.测量仪器
采用高灵敏度球型(球直径为12cm)偶极子场强仪进行测量，场强仪测量范围为：0.003 kV/m～100kV/m。

其他类型场强仪的最低检测限应低于0.05 kV/m。

采样工频场强测定仪RJ-5。

3. 测量对象的选择
3.1 相同型号、相同防护的工频设备选择有代表性的设备及其接触人员进行测量。

3.2 不同型号或相同型号不同防护的工频设备及其接触人员应分别测量。

4. 测量方法
场强仪在直径3m，极间距离1m的平行平板电极产生的均匀电场中校准定标。

测量时应考虑工作场所地面场强的分布、工作方式、工作地点，进行有代表性的选点测量。

地面场强是测定距地面高1.5m的电场强度，测量地点应比较平坦，且无多余的物体。

对不能移开的物体应记录其尺寸及其与线路的相对位置，并应补充测量离物体不同距离处的场强。

变电站内进行测量时应遵守高压设备附近工作的安全规程。

环境条件：温度0℃～40℃，相对湿度＜60%。

5. 测量记录
测量记录应该包括内容：测量日期、测量时间、气象条件（温度、相对湿度）、测量地点（单位、厂矿名称、车间和具体测量位置）、设备型号和参数、测量仪器型号、测量数据、测量人员等。

6. 注意事项
在进行现场测量时，测量人员应注意个体防护。

7. 记录表格
《工作场所工频电场测量记录表》。

测量试验流程作业指导书
1.目的
规范测量室的测量与试验任务操作流程。

2.适用范围
实验室
3.流程图
否
4.操作说明
1.委托：申请部门，总成（高低、压），五金车间，工艺，工程，检具制造车间，项目部等送样件至测量室后，送检人员需要填写测量申请单，检测项目要求字迹清楚，书写端正，方便测量员操作。

将填写好的与样品一起放置在待测区。

2.零件测量计划：实验室测量人员根据标识卡，按照顺序把样品信息编号，之后登记在电脑中的工作任务安排及完成进度记录表里。

3.内部测量/外部测量：由工程师根据具体情况判定内部测量还是外部测量
4.出具报告：如果是内部测量/试验，完成后出具报告，
5.签发：若报告合格由工程师审核后签发；
6.更新测量计划表：由测量员更新测量计划表，本次测量完成。

若报告不合格，工程师审核后，需要重新测量或进行外部测量。

RJ-5工频电场（近区）场强仪操作规程1 仪器用途与使用范围1.1仪器用途：工作场所（具有电磁辐射作业场所）的电场强度的测量。

1.2使用范围：测量高压输变电系统、配电室、感应炉、地铁、电动机车、医疗设备、烘干设备、计算机等具有电磁辐射作业场所的电场强度；适用测量连续波。

2 编制依据2.1《RJ-5工频电场（近区）场强仪使用说明书》。

2.2 GBZ/T 189.3－2007 工作场所物理因素测量工频电场3工作原理3.1工作原理：测量引入到被测电场的一个孤立导体的两部分之间的工频感应电流和感应电荷，检波后经斩波，调制，放大，解调，最后由数字电压表显示被测的电场强度值。

4 技术特性4.1使用环境条件4.1.1工作温度：-10℃-40℃4.1.2工作相对湿度：80%以下4.2主要技术参数4.2.1使用频率范围：30Hz-2000Hz4.2.2量程：1V/m-20000V/m，4.2.3误差：±20%4.2.4电源：6F22—9V叠层电池、8.4V充电电池。

5 操作步骤5.1 操作前准备5.1.1检查电源：开机后检查主机【ALARM】欠电压警示灯，若警示灯亮起，则主机供电电池不足应及时充电。

5.1.2开机后检查表头视窗左上角，若显示BAT则表头供电电池不足应及时更换9v电池。

5.2 操作方法5.2.1开机预热15分钟以确保所测数值的正确和稳定。

5.2.2测量：按下主机开机电源【POWER】键（由于瞬间电压的问题有时需要连续开两次开关键方可正常工作）。

确认仪器开始正常工作。

5.2.3手持仪器手柄把手处，将仪器正对被测物体，手臂尽量伸直，调整探头方向，找出场强显示最大点，读取数据的最大值，此时仪器所显示的读数即为被测物的电场场强值。

5.2.3测量完毕关闭电源。

6 期间核查6.1本仪器不做周期检查。

7维护保养：7.1每次采样完毕后对仪器表面进行擦拭。

7.2仪器不使用时应保持干燥的地方。

7.3长期不使用时应将电池取出。

1.目的规范声级计对工作场所噪声进行测量，使其符合认可要求，保证检测数据具有真实性和代表性，并符合统计学要求。

2.适用范围适用于本公司承担的一切工作场所物理因素一一噪声的测量工作。

3.职责1.1市场部负责签订职业卫生技术服务合同。

3.2职业卫生评价室负责制定现场测量方案。

4.3现场检测室负责实施工作场所噪声测量及声级计的保管、现场使用、日常校准和维护工作。

4.工作程序4.1测量仪器4.1.1声级计：2型或以上，具有A计权，“S（慢）”档。

5.1.2积分声级计或个人噪声剂量计：2型或以上，具有A计权、“S（慢）”档和“Peak（峰值）”档。

4.2现场调查为正确选择测量点、测量方法和测量时间等，必须在测量前对工作场所进行现场调查。

调查内容主要包括：4.2.1工作场所的面积、空间、工艺区划、噪声设备布局等，绘制略图。

4.2.2工作流程的划分、各生产程序的噪声特征、噪声变化规律等。

4.2.3预测量，判定噪声是否稳态、分布是否均匀。

4.2.4工作人员的数量、工作路线、工作方式、停留时间等。

4.3测量仪器的准备4.3.1测量仪器选择：固定的工作岗位选用多功能声级计；流动的工作岗位优先选用声级计，或对不同的工作地点使用多功能声级计分别测量，并计算等效声级。

4.3.2测量前应用声级校准器对测量仪器进行校正。

4.3.3多功能声级计或声级计设置为A计权、“S（慢）”档，取值为声级1pA或等效声级1Aeq;测量脉冲噪声时使用“Peak（峰值）”档。

4.4测点选择4.4.1工作场所声场分布均匀(测量范围内A声级差别＜3dB(A)),选择3个测点，取平均值。

4.4.2工作场所声场分布不均匀时，应将其划分若干声级区，同一声级区内声级差每个区域内，选择2个测点，取平均值。

＜3dB(A)o4.4.3劳动者工作是流动的，在流动范围内，对工作地点分别进行测量，计算等效声级。

4.4.4使用个人噪声剂量计的抽样方法参见附录Ao4.5测量4.5.1传声器应放置在劳动者工作时耳部的高度,站姿为1.50m,坐姿为1.IOmo4.5.2传声器的指向为声源的方向。

一、工作场所物理因素测量—1Hz～100kHz电场和磁场检测作业指导书1 适用范围本作业指导书规定了工作场所1Hz～100kHz电场和磁场的测量方法，适用于频率范围为1Hz～100kHz 的交流输变电系统及其它电子电气设备的工作场所及个人接触电场和磁场的测量。

2 引用标准GBZ/T 189.3-2018 工作场所物理因素测量第 3 部分：1Hz～100kHz 电场和磁场。

DL/T799.7-2019 电力行业劳动环境监测技术规范第七部分：工频电场、工频磁场监测。

3 工作目的与要求3.1 确保操作人员的职业健康安全；3.2 熟练运用本作业指导书，确保方法规范、检测分析判定准确。

4 测量仪器4.1 SEM-600型电磁辐射仪，含主机和低频探头。

仪器能响应的频率应覆盖被测设备的频率，如测量工频时测量仪器应能够响应50Hz。

仪器量程根据被测频率的接触限值，应至少达到限值0.01倍～10倍的要求。

4.2 仪器能响应均方根值的配置三相式感应器的仪器。

4.3 仪器应注明温度和相对湿度的适用范围。

4.4仪器要求定期进行校准，校准结果需符合相关校准要求方可使用。

5 测量方法5.1 现场调查应在测量前对工作场所进行现场调查。

调查内容主要包括：电磁场源的位置、体积、频率、功率、电流、电压等；生产工艺流程；接触作业人员工作班制度、作业方式（固定作业或巡检作业）、作业姿势（站姿作业或坐姿作业）、接触情况（接触时间和频次）、防护情况等。

5.2 测量点的选择测量点应布置在存在电场和磁场的有代表性的作业点。

作业人员为巡检作业时选择其规定的巡检点和巡检过程中靠近电磁场源最近的位置；作业人员为固定岗位作业时选择其固定的操作位。

相同或类似的测点可按电磁场源进行抽样，相同型号、相同防护、相同电流电压的低频电磁场设备，数量为1～3台时至少测量1 台，4～10 台时至少测量2 台，10 台以上至少测量3 台。

不同型号、防护或不同电流电压的设备应分别测量。

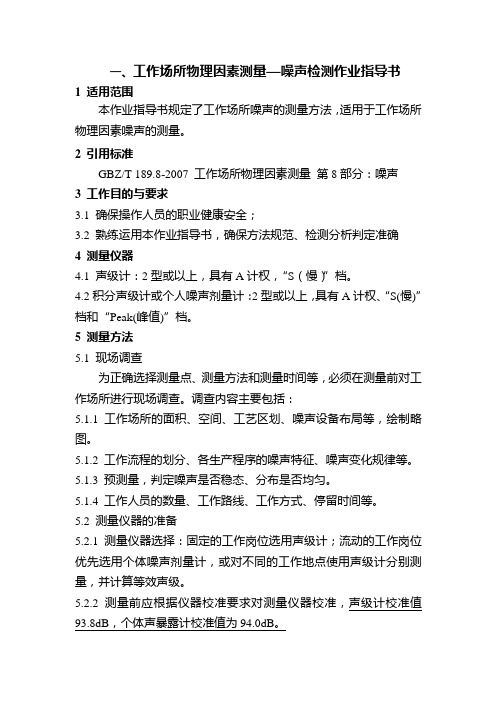

一、工作场所物理因素测量—噪声检测作业指导书1 适用范围本作业指导书规定了工作场所噪声的测量方法，适用于工作场所物理因素噪声的测量。

2 引用标准GBZ/T 189.8-2007 工作场所物理因素测量第8部分：噪声3 工作目的与要求3.1 确保操作人员的职业健康安全；3.2 熟练运用本作业指导书，确保方法规范、检测分析判定准确4 测量仪器4.1 声级计：2型或以上，具有A计权，“S（慢）”档。

4.2积分声级计或个人噪声剂量计：2型或以上，具有A计权、“S(慢)”档和“Peak(峰值)”档。

5 测量方法5.1 现场调查为正确选择测量点、测量方法和测量时间等，必须在测量前对工作场所进行现场调查。

调查内容主要包括：5.1.1 工作场所的面积、空间、工艺区划、噪声设备布局等，绘制略图。

5.1.2 工作流程的划分、各生产程序的噪声特征、噪声变化规律等。

5.1.3 预测量，判定噪声是否稳态、分布是否均匀。

5.1.4 工作人员的数量、工作路线、工作方式、停留时间等。

5.2 测量仪器的准备5.2.1 测量仪器选择：固定的工作岗位选用声级计；流动的工作岗位优先选用个体噪声剂量计，或对不同的工作地点使用声级计分别测量，并计算等效声级。

5.2.2 测量前应根据仪器校准要求对测量仪器校准，声级计校准值93.8dB，个体声暴露计校准值为94.0dB。

5.2.3 积分声级计或个人噪声剂量计设置为A计权、“S(慢)”档，取值为声级L pA或等效声级L Aeq；测量脉冲噪声时使用“Peak(峰值)”档。

5.3 测点选择5.3.1 工作场所声场分布均匀（测量范围内A声级差别﹤3dB(A)），选择3个测点，取平均值。

5.3.2 工作场所声场分布不均匀时，应将其划分若干声级区，同一声级区内声级差﹤3dB(A)。

每个区域内，选择2个测点，取平均值。

5.3.3 劳动者工作是流动的，在流动范围内，对工作地点分别进行测量，计算等效声级。

5.3.4 稳态场区布点原则5.3.4.1稳态场区的对角线布点法，取最长对角线的四等分点；三个点位的平均值，为分布均匀场区的噪声值。

HI3604场强仪操作手册担保书一年的销售数据可以表明：HOLADAY 工业有限公司生产的HI-3604超低频场强测量仪表模块没有任何材料和工艺上的缺陷。

此担保只适用于原购产品，不包括电池，不包括因错误使用，疏忽，事故，或使用未经许可的功能，以及非正常工作环境下损坏的产品或零部件。

如果发生担保范围内的设备故障，只要自购买之日起的一年时间内送回生产厂家，HOLADAY工业有限公司将免费为用户修理，校准设备。

如果经HOLADAY工业有限公司鉴定，产品确实存在缺陷，那公司将在维修点为用户更换新设备。

如果故障是由于错误使用，疏忽，事故，或使用未经许可的功能，以及非正常工作环境下所造成的，用户就需要支付一定的修理费用。

如用户对上述情况存在疑问，维修工作进行前可根据用户要求进行故障鉴定。

为更好地为用户服务，HOLADAY工业有限公司将为用户提供详细的故障说明和设备序列号。

用户将收到：服务条款，装运说明，设备送厂维修运费预付说明，维修后设备送达用户的运费说明等。

在设备运输过程中造成的设备丢失，损坏，HOLADAY工业有限公司不承担责任。

警告工作于高电压强电流环境下或高电压强电流设备周围要特别注意安全。

尤其是在运行电气设备内部，变电站或在十分接近供电电力线周围测量电磁场参数时，更应注意人身安全，因为高电压强电流环境下发生的事故会导致人员伤亡。

HOLADAY工业有限公司对使用该设备以外导致的损失和人员伤亡不承担责任。

1.0 产品描述HI-3604超低频场强测量仪是用来测量电磁场强度的一种仪器，用于50或60HZ电力系统传输线及其相关电力设备或仪器的电磁场强度测量与评估。

该设备可以直接通过数字显示读出场强，也可以通过光纤远程控制设备（HI-3616）间接读取数据。

HI-3604可以应用于科研或环境研究领域，比如了解某区域电网频率下的场强。

HI-3604为工程师，工业卫生研究员和保障人员的健康安全提供了一种观测电力系统频率下环境电磁参数的有力工具。

XX省XX测绘规划信息工程有限公司测量作业指导书（全站仪控制测量部分）测量作业指导书（全站仪控制测量部分）编制：审核：批准：受控状态：分发号：1前言本作业指导书是针对全站仪控制测量的特点和作业需要编写的，服务范围是常用施工平面控制网、平高控制网和控制点加密。

使用本指导书进行测量作业，应遵守《城市测量规范》、《水利水电工程施工测量规范》等规程规范。

如业主有特殊要求的，按业主要求执行。

2准备工作2.1收集资料2.1.1广泛收集测区及其附近已有的控制测量成果和地形图资料。

(1) 控制测量资料包括成果表、点之记、展点图、路线图、计算说明和技术总结等。

收集资料时要查明施测年代、作业单位、依据规范、平高系统、施测等级和成果的精度评定。

成果精度指三角网的高程、测角、点位、最弱边、相对点位中误差；水准路线中每公里偶然中误差和水准点的高程中误差等。

(2) 收集的地形图资料包括测区范围内及周边地区各种比例尺地形图和专业用图，主要查明地图的比例尺、施测年代、作业单位、依据规范、坐标系统、高程系统和成图质量等。

(3) 如果收集到的控制资料的坐标系统、高程系统不一致，则应收集、整理这些不同系统间的换算关系。

2.1.2收集合同文件、工程设计文件、业主（监理）文件中有关测量专业的技术要求和规定。

2.1.3准备相应的规范：《城市测量规范》、《国家一、二等水准测量规范》、《国家三、四等水准测量规范》、《水利水电工程施工测量规范》。

2.1.4了解测区的行政划分、社会治安、交通运输、物资供应、风俗习惯、气象、地质情况。

例如了解冻土深度，用以考虑埋石深度；雾季、雨季和风季的起止时间，封冻和解冻时间，以确定适宜的作业月份。

2.2现场踏勘携带收集到的测区地形图、控制展点图、点之记等资料到现场踏勘。

踏勘主要了解以下内容：2.2.1原有的三角点、导线点、水准点、GPS点的位置，了解觇标、标石和标志的现状，其造标埋石的质量，以便决定有无利用价值。

xx kV **线路工频参数测试作业指导书
批准：
审核：
编写：测试协调人：
测试负责人：
测试日期：年月日时至年月日
XXX供电公司义乂**班年月日年月日年月日
1适用范围
本作业指导书仅适用于xxkVxxx线路工频参数测试标准化作业。

2引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书发布时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书时应探讨使用下列标准及技术资料最新版本的可能性。

国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）及修改说明国家电网安监[2005]255号
电业安全工作规程（热力和机械）电安生[1994]227号
安全生产工作规定国家电网总[2003]407号
电力设备预防性试验规程DL/T 596-1996
安徽电网电力设备预防性试验规程（试行）电生[2005]255号
试验仪器使用说明书
3试验前准备工作安排
1.1准备工作安排
1.2人员要求
1.3仪器仪表和工具
3.4危险点分析
3.5人员分工
4试验程序4.1开工
4.2试验项目和操作标准
4.3竣工
5试验总结
6作业指导书执行情况评估
7附录
试验记录：
Word文档仅供参考。

1 .目的规范WBGT湿球黑球温度指数仪对工作场所高温进行测量，使其符合认可要求，保证检测数据具有真实性和代表性，并符合统计学要求。

2 .适用范围适用于本公司承担的一切工作场所物理因素一一高温的测量工作。

3 .职责3.1市场部负责签订职业卫生服务合同。

3.2职业卫生评价室负责制定现场检测方案。

4.3现场检测室负责实施工作场所高温测量及WBGT湿球黑球温度指数仪的保管、现场使用和日常维护工作。

4.工作程序4.1测量仪器4.1.1WBGT指数测定仪，WBGT指数测量范围为21C〜49C,可用于直接测量。

4.1.2干球温度计（测量范围为IOC〜60C。

）、自然湿球温度计（测量范围为5C〜40℃）＞黑球温度计（直径为15Omn1或50mm的黑球，测量范围为20C〜120℃）。

分别测量三种温度，通过下列公式计算得到WBGT指数。

室外：WBGT二湿球温度（C）X0.7+黑球温度（C）×0.2+干球温度（C）×0.1室内：WBGT=湿球温度（℃）XO.7+黑球温度CC）×0.34.13辅助设备三脚架、线缆、校正模块。

4.2现场调查4.2.1了解每年或工期内最热月份工作环境温度变化幅度和规律。

5.2.2工作场所的面积、空间、作业和休息区域划分以及隔热设施、热源分布、作业方式等一般情况，绘制简图。

6.2.3工作流程包括生产工艺、加热温度和时间和生产方式等。

7.2.4工作人员的数量、工作路线、在工作地点停留时间、频度及持续时间等。

8.2.5测量1）测量前应按照WBGT湿球黑球温度指数仪的使用说明书进行校正。

2）确定湿球温度计的储水槽注入蒸僧水,确保棉芯干净并且充分浸湿，注意不能添加自来水。

3）在开机的过程中，如果显示的电池电压低，则应更换电池或者给电池充电。

4）测定前或者加水后，需要Iomin的稳定时间。

4.3测点选择4.3.1测点数量1）工作场所无生产性热源，选择3个测点，取平均值；存在生产性热源的工作场所,选择3〜5个测点，取平均值。
