RJ-5工频电场(近区)场强仪

职业病危害因素检测报告XX职检（XX（评价）字007号受检单位: XX淀粉股份有限公司检测类别: 评价检测报告日期:XXXX职业卫生检测检验有限公司说明1、无检测报告专用章无效。

2、复制报告未重新加盖检测报告专用章无效。

3、报告无检验人、审核人、签发人签字无效。

4、检测报告涂改无效。

5、对检测报告若有异议，应于收到报告之日起十五日内向本公司提出，逾期不予受理。

6、检测报告只对所检样品当时工作环境取样检测结果负责。

7、未经本公司书面批准，本报告及数据不得用于商品广告宣传，违者必究。

检测单位：地址：邮编：电话：传真：检测报告报告编制：报告审核：报告签发：年月日年月日年月日检测报告检验人：审核人：检测报告检测项目：粉尘-谷物粉尘（总尘）注：在符合PC-TWA的前提下，粉尘的超限倍数是PC-TWA的2倍。

检验人：审核人：检测项目：粉尘-谷物粉尘（总尘）注：在符合PC-TWA的前提下，粉尘的超限倍数是PC-TWA的2倍。

检验人：审核人：XXXX职业卫生检测检验有限公司检测报告检测项目：粉尘-其他粉尘（总尘）注：在符合PC-TWA的前提下，粉尘的超限倍数是PC-TWA的2倍。

检验人：审核人：注：在符合PC-TWA的前提下，粉尘的超限倍数是PC-TWA的2倍。

检验人：审核人：检测项目：粉尘-其他粉尘（总尘）第10页共67页注：在符合PC-TWA的前提下，粉尘的超限倍数是PC-TWA的2倍。

检验人：审核人：检测项目：粉尘-其他粉尘（总尘）第11页共67页注：在符合PC-TWA的前提下，粉尘的超限倍数是PC-TWA的2倍。

检验人：审核人：检测项目：粉尘-其他粉尘（总尘）第12页共67页注：在符合PC-TWA的前提下，粉尘的超限倍数是PC-TWA的2倍。

检验人：审核人：XXXX职业卫生检测检验有限公司检测报告检测项目：粉尘-煤尘（总尘）注：在符合PC-TWA的前提下，粉尘的超限倍数是PC-TWA的2倍。

检验人：审核人：XXXX职业卫生检测检验有限公司检测报告检测项目：粉尘-煤尘（呼尘）注：在符合PC-TWA的前提下，粉尘的超限倍数是PC-TWA的2倍。

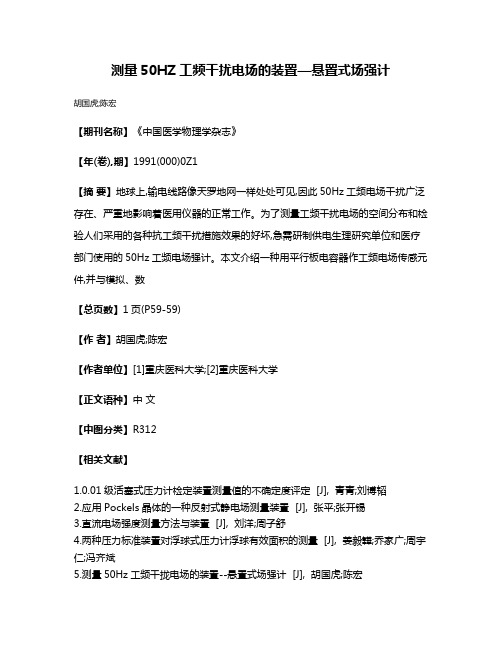

测量50HZ工频干扰电场的装置—悬置式场强计
胡国虎;陈宏
【期刊名称】《中国医学物理学杂志》
【年(卷),期】1991(000)0Z1
【摘要】地球上,输电线路像天罗地网一样处处可见,因此50Hz工频电场干扰广泛存在、严重地影响着医用仪器的正常工作。

为了测量工频干扰电场的空间分布和检验人们采用的各种抗工频干扰措施效果的好坏,急需研制供电生理研究单位和医疗部门使用的50Hz工频电场强计。

本文介绍一种用平行板电容器作工频电场传感元件,并与模拟、数
【总页数】1页(P59-59)
【作者】胡国虎;陈宏
【作者单位】[1]重庆医科大学;[2]重庆医科大学
【正文语种】中文
【中图分类】R312
【相关文献】
1.0.01级活塞式压力计检定装置测量值的不确定度评定 [J], 青青;刘博韬
2.应用Pockels晶体的一种反射式静电场测量装置 [J], 张平;张开锡
3.直流电场强度测量方法与装置 [J], 刘洋;周子舒
4.两种压力标准装置对浮球式压力计浮球有效面积的测量 [J], 姜毅韡;乔家广;周宇仁;冯齐斌
5.测量50Hz工频干拢电场的装置--悬置式场强计 [J], 胡国虎;陈宏
因版权原因，仅展示原文概要，查看原文内容请购买。

RJ—2 高频电磁场（近区）场强仪操作规程1、目的正确使用仪器，保证检测工作规范、顺利进行，维护检测公司形象，确保操作人员人身安全和设备安全。

2、主要技术指标：2.1、频率范围： 200KHz～30MHz2.2、电场测量范围： 0V/M ～1500V/M，量程分四档0－50V/M ，0－250V/M ，0－500V/M ，0－1500V/M2.3、磁场测量范围： 0A/M －300A/M0－10A/M ，0－50A/M ，0－100A/M ，0－300A/M工作频率在 200KHz－5MHz。

强度在 1A/M －300A/M 使用大环测量天线。

工作频率在 5MHz－30MHz。

强度在 1A/M －100A/M 使用小环测量天线。

2.4、误差：测量误差＜ 30％2.5、电源： 4F22-6V叠层电池二块。

2.6、使用条件：环境湿温度为－ 10℃～＋ 40℃，相对湿度＜ 80％。

测量人体时应离探头0.5m 以上，电池工作电压不低于表头上的红色标线。

3、主机及配套元件各一仪器箱、测量显示器、电场探头、磁场探头（大小环各一）、双头传输线、双头连接插头、 4F22-6V电池（ 2 个）、仪器操作规程、使用记录表。

4、操作4.1、电源检查将工作开关置于“检 1”位置，打开电源开关，指针不应低于红色标线，然后将工作开关置于“检 2”，指针不应低于红色标线。

两组电池电压正常时，即可将工作开关置于“工作”位置。

调“零点”旋钮，使表针指示为“零”，（不要插探头，避免外部讯号干扰）。

4.2、电场测量：4.2.1、将指示器上的量程开关置于“ E（”电场）位置，用传输线或连接插头对电场探头与指示器相连接。

4.2.2、将电场探头上的量程开关置于相应的档位 (若初测一个未知场，一般应先放在最高档 )。

4.2.3、手持探头将天线置入被测部位，同时转动探头找出场强最大点，此时即可从表头刻度盘上直接读出被测部位的电场强度。

或表针指示过大或过小，应及时变换量程档位。

RJ-5工频电场（近区）场强仪操作规程1 仪器用途与使用范围1.1仪器用途：工作场所（具有电磁辐射作业场所）的电场强度的测量。

1.2使用范围：测量高压输变电系统、配电室、感应炉、地铁、电动机车、医疗设备、烘干设备、计算机等具有电磁辐射作业场所的电场强度；适用测量连续波。

2 编制依据2.1《RJ-5工频电场（近区）场强仪使用说明书》。

2.2 GBZ/T 189.3－2007 工作场所物理因素测量工频电场3工作原理3.1工作原理：测量引入到被测电场的一个孤立导体的两部分之间的工频感应电流和感应电荷，检波后经斩波，调制，放大，解调，最后由数字电压表显示被测的电场强度值。

4 技术特性4.1使用环境条件4.1.1工作温度：-10℃-40℃4.1.2工作相对湿度：80%以下4.2主要技术参数4.2.1使用频率范围：30Hz-2000Hz4.2.2量程：1V/m-20000V/m，4.2.3误差：±20%4.2.4电源：6F22—9V叠层电池、8.4V充电电池。

5 操作步骤5.1 操作前准备5.1.1检查电源：开机后检查主机【ALARM】欠电压警示灯，若警示灯亮起，则主机供电电池不足应及时充电。

5.1.2开机后检查表头视窗左上角，若显示BAT则表头供电电池不足应及时更换9v电池。

5.2 操作方法5.2.1开机预热15分钟以确保所测数值的正确和稳定。

5.2.2测量：按下主机开机电源【POWER】键（由于瞬间电压的问题有时需要连续开两次开关键方可正常工作）。

确认仪器开始正常工作。

5.2.3手持仪器手柄把手处，将仪器正对被测物体，手臂尽量伸直，调整探头方向，找出场强显示最大点，读取数据的最大值，此时仪器所显示的读数即为被测物的电场场强值。

5.2.3测量完毕关闭电源。

6 期间核查6.1本仪器不做周期检查。

7维护保养：7.1每次采样完毕后对仪器表面进行擦拭。

7.2仪器不使用时应保持干燥的地方。

7.3长期不使用时应将电池取出。

测量50Hz工频干拢电场的装置--悬置式场强计
胡国虎;陈宏
【期刊名称】《医疗设备信息》
【年(卷),期】1991(6)3
【摘要】<正> 前言当前世界各国工业、农业和科学技术的飞速前进是与其电力事业的发展分不开的。

由于各行各业和人民生活都需要电力能源,因此从室内到室外、空间到地面输电线路象天罗地网一样处处可见。

纵横交错的输电线路周围存在着分布不均的交变电场,如何利用工频电场是人们关注的新课题。

工频电场对人体有无害处还是一个谜,然而它给医用电子仪器带来50HZ交变干扰是无疑的,严重地影响着医用仪器的正常工作。

为了减少工频干扰,通常采用的方法有(1)
【总页数】5页(P9-13)
【关键词】测量;工频干扰;场强计
【作者】胡国虎;陈宏
【作者单位】重庆医科大学物理教研室;重庆医科大学物理教研室
【正文语种】中文
【中图分类】TM937
【相关文献】
1.电场探头支架对工频电场强度的影响 [J], 李斌;常亚东;夏桓桓;郭新良;闵捷
2.环境湿度对实验室工频电场强度测量结果的影响研究 [J], 兰新生;林巧红;刘虹;周易谦;王方强;王杰
3.测量50Hz工频干扰电场的装置：悬置式场强计 [J], 胡国虎;陈宏
4.高压工频电场下人体头部电场强度及体表感应电65例实测分析 [J], 刘胜明
5.测量50HZ工频干扰电场的装置—悬置式场强计 [J], 胡国虎;陈宏
因版权原因，仅展示原文概要，查看原文内容请购买。

1适用范围本标准规定了交流输变电工程产生的工频电场、工频磁场的监测方法。

本标准适用于110kV 及以上电压等级的交流输变电工程。

其他电压等级的交流输变电工程电磁环境监测可参照本标准执行。

2规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB/T 2900.1 电工术语基本术语3术语和定义下列术语和定义适用于本标准。

3.1交流输变电工程AC electric power transmission and distribution project由交流电压供电的，将电能的特性（主要指电压）进行变换并从电能供应地输送至电能需求地的工程，包括输电线路和变电站（或开关站、串补站）。

3.2工频电场power frequency electric field电量随时间作50Hz 周期变化的电荷产生的电场。

度量工频电场强度的物理量为电场强度，其单位为伏特每米（V/m），工程上常用千伏每米（kV/m）。

（聚创环保为您推荐RJ-5H场强仪）3.3工频磁场power frequency magnetic field随时间作50Hz 周期变化的电流产生的磁场。

度量工频磁场强度的物理量可以用磁感应强度或磁场强度，其单位分别为特斯拉（T）和安培每米（A/m），工程上磁感应强度单位常用微特斯拉（μT）。

4监测技术要求4.1监测因子交流输变电工程电磁环境的监测因子为工频电场和工频磁场，监测指标分别为工频电场强度和工频磁感应强度（或磁场强度）。

4.2监测仪器工频电场和磁场的监测应使用专用的探头或工频电场、磁场监测仪器。

工频电场监测仪器和工频磁场监测仪器可以是单独的探头，也可以是将两者合成的仪器。

工频电场和磁场监测仪器的探头可为一维或三维。

一维探头一次只能监测空间某点一个方向的电场或磁场强度；三维探头可以同时测出空间某一点三个相互垂直方向（X、Y、Z）的电场、磁场强度分量。

探头通过光纤与主机（手持机）连接时，光纤长度不应小于2.5m。

工频电场场强仪安全操作及保养规程前言工频电场场强仪是一种常用于测量电气设备工频电场强度的仪器。

使用该仪器需要一定的安全知识和操作技能。

本文旨在向使用工频电场场强仪的工作人员介绍安全操作和保养规程，以保障使用者的人身安全和仪器正常工作。

安全操作规程1.穿戴个人防护装备：在进行测量工作时，应穿戴符合安全标准的个人防护装备，如绝缘手套、绝缘鞋、绝缘帽、防护服等。

2.掌握仪器操作方法：在使用工频电场场强仪时，应先仔细阅读其操作说明书，并掌握仪器的使用方法和注意事项。

3.检查仪器状态：在使用前，应检查仪器的各项参数是否正常，如待测电压范围、电量显示和校正值等。

4.接地保护措施：为保障操作人员的人身安全，应采取接地保护措施，如连接接地电缆或使用接地棒。

5.避免触碰裸露的带电部件：在进行测量工作时，应注意避免触碰裸露的带电部件，以防电击事故的发生。

6.合理放置测量电极：在使用测量电极时，应合理放置在被测设备的相应部位，并注意电极之间的距离，以准确测量电场强度。

7.不直接用手触碰电极：在拆卸或更换测量电极时，切勿直接用手接触电极，以免发生电击事故。

保养规程1.仪器存放：工频电场场强仪应存放在干燥、通风、温度适宜的环境中，避免受到阳光直射、沾染尘埃或潮湿等。

2.定期检修：保障仪器的精度和可靠性，应定期对工频电场场强仪进行检修、校正等工作，以确保其符合测量要求。

3.清洁保养：在使用后，应及时将仪器表面的灰尘、污垢等清理干净，避免污染和腐蚀仪器表面。

4.防护措施：在平时使用中，应注意仪器的防护，避免受到振动、冲击等损坏。

5.不可拆卸：除专业技术人员外，其他人员不得随意拆卸仪器的结构，以免影响仪器的精度和可靠性。

总结工频电场场强仪是一种测量电气设备工频电场强度的必要仪器，但使用它需要一定的安全知识和操作技能。

在使用前，应仔细阅读操作说明书，并严格按照安全操作规程进行操作。

除此之外，还应定期对仪器进行检修、校正等工作，以保障其精度和可靠性。

一、HS5628B型个人声暴露计操作规程1、目的建立一个HS5628B型个人声暴露计的使用、维护保养与清洁标准操作规程，使操作过程标准化。

2、适用范围本操作规程以及仪器本身仅提供给本单位检测人员使用，若外单位人员需要使用须经专门审批。

3、职责3.1 使用人员在使用仪器前必须认真阅读本操作规程，关键要点应熟记于心，并严格遵照执行；3.2 使用完毕后必须严格按照本指导书的要求对仪器作适当清洁，完整填写使用记录。

3.3 保管人员要做好日常保养与维护，并做好记录；3.4 仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。

4、仪器主要参数4.1 测量范围：30dB～130dB（A）、35～130dB（C）4.2 频率范围：20Hz～10KHz4.3 频率计权：A、C计权4.4 时间计权：快（F）、慢（S）4.5 级量程分高、中、低3档，每档线性范围≥60dB4.6 工作使用温度-10℃～50℃、相对湿度20％～90％5、操作过程5.1 使用前准备①装电池②通电检查③声校准：将声级校准器（94 dB、1kHz）配合在传声器上，不振不晃，开启校准器电源，声级计计权设置A或C，声级计声压级读数应为93.8dB，否则调节声级计右侧面⑦灵敏度调节电位器，校准完成后取下校准器。

5.2 声级测量①设置系统时钟②测量方式设置：声级计开机后，按设置键，再按上下键，使显示屏显示“set mode”，按运行后显示待测量的方式，再按上下键设置为测量方式为1或测量方式2.③瞬时声级测量：开启声级计电源开关，声级计处于“M”中量程档和“F”快计权特性，声级计测量数据位所测A声级值。

6、检定和校准6.1 仪器检定合格，获得检定合格证书6.2 经检定不合格，应立即停止使用并加上相应标识。

7、注意事项：7.1 声级计所用的传声器是一种精密传感器，请勿碰撞，以免膜片破损，不用时应放置妥当。

7.2 安装电池应注意极性，切勿反接，仪器长期不用时应取下电池。

项目编号：检测检验报告委托单位：签发日期：XXXX健康技术服务有限公司注意事项1.本检测报告只对本次委托项目检测结果负责。

2.检测工作依据有关法规，协议和技术文件进行。

3.报告中有涂改，增删或复印件检验印章不符合者无效。

4.本报告的检测结果及我单位名称，未经同意不得用于广告，评优及商品宣传。

5.对本报告有异议者，请于收到报告之日起十五日内向本单位提出，逾期不予受理。

单位：地址：邮编：联系人：电话：传真： E-mail：XXXX健康技术服务有限公司检测检验报告报告编制人：日期：年月日报告审核人：日期：年月日报告签发人：日期：年月日XXXX 健康技术服务有限公司粉尘检测结果报告检测结果：表1 粉尘中游离SiO 2含量检测结果表2 粉尘分散度检测结果表3 时间加权平均浓度检测结果（个体采样）表4 短时间接触浓度检测结果（短时间采样）倍数是PC-TWA的2倍，判定采用倍数值与超限倍数进行比较。

以下无数据检测人员：检测日期：年月日审核人员：检测日期：年月日XXXX健康技术服务有限公司物理因素检测结果报告检测结果：表1 工频电场检测结果表2 高温检测结果表3 噪声检测结果表4 手动振动检测结果表5 照明检测结果检测人员：检测日期：年月日审核人员：检测日期：年月日XXXX 健康技术服务有限公司 有毒有害物质检测结果报告检测结果：表1 一氧化碳（CO ）检测结果表2 二氧化碳（CO 2）检测结果表3 二氧化硫（SO 2）检测结果表4 一氧化氮（NO）检测结果注：NO未制定PC-STEL，采用超限倍数评价其短时间接触水平，在符合PC-TWA的前提下，NO的超限倍数是PC-TWA的2倍, 判定采用倍数值与超限倍数进行比较。

）检测结果表5 二氧化氮（NO2表6 锰及其化合物（Mn）检测结果注：Mn未制定PC-STEL，采用超限倍数评价其短时间接触水平，在符合PC-TWA的前提下，Mn的超限倍数是PC-TWA的3倍, 判定采用倍数值与超限倍数进行比较。
