TPE与TPR透明料透明度影响因素

如何提高共聚尼龙的透明度的方法1 引言共聚尼龙作为一种高性能材料，因其具有良好的耐磨性、耐化学性和机械性能，被广泛应用于各个领域。

然而，由于共聚尼龙的分子结构中含有大量的非极性链段，导致其透明度相对较低，限制了其在光学领域的应用。

因此，如何提高共聚尼龙的透明度成为了当前研究的热点问题。

本文将详细介绍提高共聚尼龙透明度的方法，并对其原理进行解释。

1.1 概述1.1.1 共聚尼龙透明度的影响因素共聚尼龙的透明度受到多种因素的影响，主要包括分子结构、结晶度和加工工艺等。

分子结构方面，非极性链段的存在会导致分子间的相互作用增强，从而降低透明度；结晶度方面，结晶区域会导致光线发生散射，降低透明度；加工工艺方面，熔融加工过程中可能产生缺陷，如气泡、应力集中等，也会影响透明度。

1.1.2 提高共聚尼龙透明度的方法为了提高共聚尼龙的透明度，研究者们提出了多种方法，主要包括：改变分子结构、控制结晶度和优化加工工艺等。

改变分子结构可以通过引入具有特定功能的单体，如含氟单体、含硅单体等，来调控分子间的相互作用；控制结晶度可以通过调节冷却速率、加入成核剂等手段来实现；优化加工工艺则包括提高熔融加工温度、降低剪切速率等。

1.1.3 提高共聚尼龙透明度的意义提高共聚尼龙的透明度具有重要的实际意义。

首先，透明度的提高可以拓宽共聚尼龙的应用领域，特别是在光学领域，如光纤、光学器件等；其次，透明度的提高有助于提升产品的外观质量，增加市场竞争力；最后，提高透明度还可以为共聚尼龙的研究提供新的思路和方法，推动高分子材料领域的发展。

1.2 文章结构1.2.1 改变分子结构本文首先介绍了改变分子结构对共聚尼龙透明度的影响，包括引入含氟单体、含硅单体等。

这些特定功能单体的加入可以调控分子间的相互作用，从而提高透明度。

1.2.2 控制结晶度本文接着介绍了控制结晶度对共聚尼龙透明度的影响，包括调节冷却速率、加入成核剂等。

这些方法可以有效地降低结晶度，从而提高透明度。

耐化学介质性 TPEE具有极好的耐油性，在室温下能耐大多数极性液体化学介质(如酸、碱、胺及二醇类化 合物)，其耐化学品的能力随其硬度的提高而提高。TPEE对大多数有机溶剂、燃料及气体的抗溶胀性能和 抗渗透性能较好，对燃油渗透性仅为氯丁胶、氯磺化聚乙烯、丁腈胶等耐油橡胶的1/3-1/300。
三、TPEE
一、TPE
产品外观可调，可以做到全透明，半透明，本色、亚光雾面，亮面等 产品广泛应用于儿童玩具，医用，日常生活用品，各类电子电气部件，减震垫等 成型优点：熔融粘度受温度影响较小，但受剪切影响较大；模头膨胀小，仅为一般挤出成型的5%-20%;成型收 缩率因制品的形状、成型方法、成型条件不同而略有差异，约在1.5-2.5%； 干燥条件：TPE基本上不吸湿，在成型加工过程中，一般不需要干燥，如需干燥，推荐：70-80°C,干燥2-3小 时； 染色：TPE染色性比较强，可以通过加入色母或拌入色粉而进行染色，若用色母时建议使用PE或PP为基材的色 母料； 在加工TPE之前和之后，应当把挤出设备清理干净。挤出机机筒应当以机械的方式清理或者用聚丙烯彻底置换 排空；如果在停机较长的时间之后，在重新开始操作之前也应当把机筒内所有残留的原料排出； 制造与组装的余废料可以回收使用，为保证产品的优良外观与性能，添加量不应大于30%。 注塑温度根据不同牌号产品而有所不同，注塑温度大多在150-250之间。TPE都很容易用注塑设备进行加工制 造出尺寸稳定高的制件。TPE在高压力下流动性很好，固化很快， 且容易脱模。
TPEE的物理化学性能 力学性能 通过对软硬段比例的调节，TPEE的硬度可以从邵氏D32到D80变化，其弹性和强度介于橡胶和塑 料之间。与其他热塑性弹性体(TPE)相比，在低应变条件下，TPEE模量比相同硬度的其他TPE高。当以模量 为重要的设计条件时，用TPEE可缩小制品的横截面积，减少材料用量。

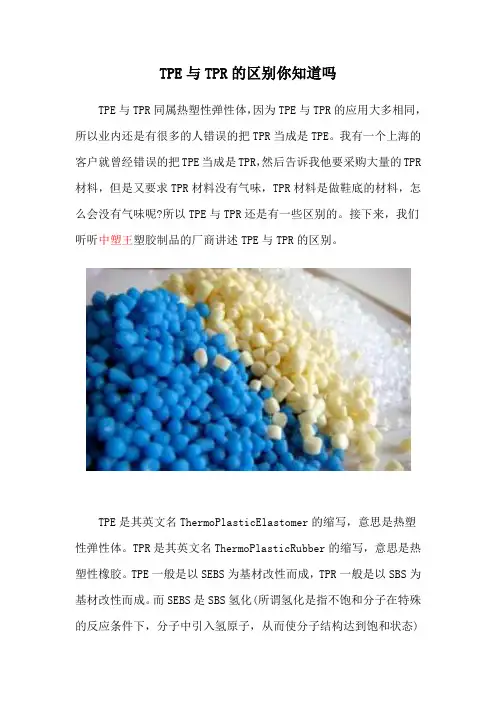

TPE与TPR的区别你知道吗TPE与TPR同属热塑性弹性体，因为TPE与TPR的应用大多相同，所以业内还是有很多的人错误的把TPR当成是TPE。

我有一个上海的客户就曾经错误的把TPE当成是TPR，然后告诉我他要采购大量的TPR 材料，但是又要求TPR材料没有气味，TPR材料是做鞋底的材料，怎么会没有气味呢?所以TPE与TPR还是有一些区别的。

接下来，我们听听中塑王塑胶制品的厂商讲述TPE与TPR的区别。

TPE是其英文名ThermoPlasticElastomer的缩写，意思是热塑性弹性体。

TPR是其英文名ThermoPlasticRubber的缩写，意思是热塑性橡胶。

TPE一般是以SEBS为基材改性而成，TPR一般是以SBS为基材改性而成。

而SEBS是SBS氢化(所谓氢化是指不饱和分子在特殊的反应条件下，分子中引入氢原子，从而使分子结构达到饱和状态)后的产物。

SEBS具有饱和分子结构，其耐老化，耐黄变，耐温，耐腐蚀性能则优于SBS。

同样的TPE的相关性能则优于TPR。

TPE与TPR的外观区别：TPE颗粒表面为雾面或哑面，具有光线照射散光性，TPR颗粒为亮面，具有光线反光性，尤其是透明料更为明显。

TPE手感舒适爽滑，TPR则有些粘手，尤其是温度在30-40以上，更为明显。

在需要粘结胶水的制品，如鞋材，工艺品，玩具公仔等，一般用TPR材料，因TPR与胶水粘合比较牢，而用TPE材料与胶水则几乎不粘，另外TPR适合做制品色彩鲜艳，表面光亮的产品。

TPE与TPR都具有塑料的可塑性及橡胶的弹性，而TPR分子具有类似橡胶的不饱和分子结构，因而更具有橡胶的手感和回弹性。

TPE与TPR燃烧区别：TPE燃烧有淡淡的芳香味，燃烧的烟比较少和淡;TPR燃烧的味道较重，燃烧的烟比较多和浓，TPE燃烧产生轻烟，而TPR燃烧产生的烟雾比较浓黑，主要是因为TPE被认为是TPR 之加氢的产物，分子中C元素含量低于TPR。

今天，深圳中塑王塑胶制品有限公司就为大家讲述到这里了。

热塑性弹性体TPE/TPR配方组成一个经典的热塑性弹性体TPE/TPR配方组成配方通常包括以下物质：SBS/SEBS，油，（PP），（PS），硬脂酸锌，抗氧剂，（钙粉），TPU。

括号中的物质可根据配方体系不同而选择是否添加。

（1）热塑性弹性体SBS和SEBS：配方中最重要的原材料选择，影响成本和材料性能的最重要因素，同种用途的配方，选择SEBS的每吨单价会比SBS配方的单价高3000RMB左右。

热塑性弹性体SEBS做出的TPR有以下几点优势：a.充油量高，充油速度快b.制品力学性能佳，弹性、拉伸强度、拉伸永久变形、压缩变形等指标都优于同分子量的SBSTPE/TPR配方TPR/TPE配方c.耐候性、耐热性、抗氧性更佳TPEd.制品表面爽滑、哑光，SBS做出的制品通常偏亮（哑光又称亚光，各种颜色的涂料都有亚光和亮光之分，亚光的表面有点发毛，像毛玻璃的表面那样。

反射光是“漫反射”，没有眩光，不刺眼，给人以稳重素雅的感觉。

亮光则表面光洁，反射光镜面反射，有眩光。

给人以明亮华丽的感觉。

）（2）热塑性弹性体TPE/TPR的配方组成中增塑剂—油：用来调节原料流动性和降低成本。

要生产环保的TPR，必须使用TPE/TPR环烷油和TPE/TPR石蜡油，并且严格控制芳烃（CA）值，某些油的技术参数中会有标注，厂家根据此份参数和经验选择不同牌号使用。

正如大家查到的那样，TPE/TPR环烷油有着相对低廉的价格和与SBS/SEBS较好的相容性，充油量和充油速度都比较有优势，但是它往往使做出的TPR成品表面发粘，这也是它不能完全替代石蜡油的原因，因此我们会根据客户需要选择不同的种类使用。

充油量可根据胶的牌号不同在120-160份之间。

油的填充量增加，材料力学强度会下降，并且填充量应以不吐油为基本标准；粘度高的油对力学性能的损耗较低，但是制品表面爽滑度也降低。

T (转载请注明出处）（3）热塑性弹性体TPE/TPR的配方组成中塑料增强组分—PP：与SBS、SEBS相容性都比较好，可用来增加硬度。
