电工用硅钢薄板俗称矽钢片或硅钢片

工业各种钢材型号和名称
工业中各种钢材的型号和名称有很多，以下列举其中一些品种的钢材：
１．轻轨：每米重量小于或等于30千克的钢轨。

２．大型型钢、中型型钢、小型型钢：普通圆钢、方钢、扁钢、六角钢、工字钢、槽钢等。

３．线材：直径5-10毫米的圆钢和盘条。

４．冷弯型钢：将钢材或钢带冷弯成型制成的型钢。

５．优质型材：优质圆钢、方钢、扁钢、六角钢等。

６．板材：薄钢板、中厚钢板、厚钢板、特厚钢板。

７．电工硅钢薄板：也叫硅钢片或矽钢片。

８．无缝钢管：用热压、冷轧（冷拔或挤压）等方法生产的管壁无接缝的钢管。

五金知识：矽钢片--------------------------------------------------------------------------------来源: 发布日期：电工用硅钢薄板俗称矽钢片或硅钢片。

顾名思义，它是含硅高达0.8％-4.8％的电工硅钢，经热、冷轧制成。

一般厚度在1mm以下，故称薄板。

硅钢片广义讲属板材类，由于它的特殊用途而独立一分支。

电工用硅钢薄板具有优良的电磁性能，是电力、电讯和仪表工业中不可缺少的重要磁性材料。

（1）硅钢片的分类A、硅钢片按其含硅量不同可分为低硅和高硅两种。

低硅片含硅2.8％以下，它具有一定机械强度，主要用于制造电机，俗称电机硅钢片；高硅片含硅量为 2.8％-4.8％，它具有磁性好，但较脆，主要用于制造变压器铁芯，俗称变压器硅钢片。

两者在实际使用中并无严格界限，常用高硅片制造大型电机。

B、按生产加工工艺可分热轧和冷轧两种，冷轧又可分晶粒无取向和晶粒取向两种。

冷轧片厚度均匀、表面质量好、磁性较高，因此，随着工业发展，热轧片有被冷轧片取代之趋势(我国已经明确要求停止使用热轧硅钢片，也就是前期所说的＂以冷代热＂)。

（2）硅钢片性能指标A、铁损低。

质量的最重要指标，世界各国都以铁损值划分牌号，铁损越低，牌号越高，质量也高。

B、磁感应强度高。

在相同磁场下能获得较高磁感的硅钢片，用它制造的电机或变压器铁芯的体积和重量较小，相对而言可节省硅钢片、铜线和绝缘材料等。

C、叠装系数高。

硅钢片表面光滑，平整和厚度均匀，制造铁芯的叠装系数提高。

D、冲片性好。

对制造小型、微型电机铁芯，这点更重要。

E、表面对绝缘膜的附着性和焊接性良好。

F、磁时效G、硅钢片须经退火和酸洗后交货。

（一）电工用热轧硅钢薄板（GB5212-85）电工用热轧硅钢薄板以含碳损低的硅铁软磁合金作材质，经热轧成厚度小于1mm的薄板。

电工用热轧硅钢薄板也称热轧硅钢片。

热轧硅钢片按其合硅量可分为低硅（Si≤2.8％）和高硅（Si≤4.8％）两种钢片。

硅钢silicon steel含硅量0.5％～4.8％的铁硅合金。

是电工领域广泛使用的一种软磁材料。

电工用硅钢常轧制成标准尺寸的大张板材或带材使用，俗称硅钢片，广泛用于电动机、发电机、变压器、电磁机构、继电器电子器件及测量仪表中。

硅是钢的良好脱氧剂，它与氧结合，使氧转变为稳定的不为碳还原的SiO2，避免了因氧原子掺杂而使铁的晶格畸变。

硅在α铁中成为固溶体后使电阻率增加，同时有助于将有害杂质碳分离出来。

因此，一般含杂质的铁加入硅后能提高磁导率、降低矫顽力和铁损。

但含硅量增加又会使材料变硬变脆，导热性和韧性下降，对散热和机械加工不利，故一般硅钢片的含硅量不超过4.5％。

硅钢片分冷轧、热轧两种，使用较多的是冷轧硅钢片。

冷轧硅钢片沿轧制方向有优良的磁性能，不仅在强磁场中具有高饱和磁通密度和低铁损，而且在弱磁场中也有良好的磁性(初始磁导率大)。

这是由于冷轧工艺过程使钢片中杂质含量降低，并在钢片中造成粗大晶粒，致使磁导率增大，磁滞损耗减小。

硅钢分类：热轧硅钢片：热轧硅钢片是将Fe-Si合金用平炉或电炉熔融，进行反复热轧成薄板，最后在800-850℃退火后制成。

热轧硅钢片主要用于发电机的制造，故又称热轧电机硅钢片，但其可利用率低，能量损耗大，近年相关部门已强冷要求淘汰。

冷轧无取向硅钢片：冷轧无取向硅钢片最主要的用途是用于发电机制造，故又称冷轧电机硅钢。

其含硅量0.5%-3.0%，经冷轧至成品厚度,供应态多为0.35mm和0.5mm厚的钢带。

冷轧无取向硅钢的Bs高于取向硅钢；与热轧硅钢相比，其厚度均匀，尺寸精度高，表面光滑平整，从而提高了填充系数和材料的磁性能。

冷轧取向硅钢片：冷轧取向硅钢带最主要的用途是用于变压器制造，所以又称冷轧变压器硅钢。

与冷轧无取向硅钢相比，取向硅钢的磁性具有强烈的方向性；在易磁化的轧制方向上具有优越的高磁导率与低损耗特性。

取向钢带在轧制方向的铁损仅为横向的1/3，磁导率之比为6：1，其铁损约为热轧带的1/2，磁导率为后者的2.5倍。

电工用硅钢薄板俗称矽钢片或硅钢片。

顾名思义，它是含硅高达0.8％-4.8％的电工硅钢，经热、冷轧制成。

一般厚度在1mm以下，故称薄板。

硅钢片广义讲属板材类，由于它的特殊用途而独立一分支。

电工用硅钢薄板具有优良的电磁性能，是电力、电讯和仪表工业中不可缺少的重要磁性材料。

（1）硅钢片的分类A、硅钢片按其含硅量不同可分为低硅和高硅两种。

低硅片含硅2.8％以下，它具有一定机械强度，主要用于制造电机，俗称电机硅钢片；高硅片含硅量为2.8％-4.8％，它具有磁性好，但较脆，主要用于制造变压器铁芯，俗称变压器硅钢片。

两者在实际使用中并无严格界限，常用高硅片制造大型电机。

B、按生产加工工艺可分热轧和冷轧两种，冷轧又可分晶粒无取向和晶粒取向两种。

冷轧片厚度均匀、表面质量好、磁性较高，因此，随着工业发展，热轧片有被冷轧片取代之趋势(我国已经明确要求停止使用热轧硅钢片，也就是前期所说的＂以冷代热＂)。

（2）硅钢片性能指标A、铁损低。

质量的最重要指标，世界各国都以铁损值划分牌号，铁损越低，牌号越高，质量也高。

B、磁感应强度高。

在相同磁场下能获得较高磁感的硅钢片，用它制造的电机或变压器铁芯的体积和重量较小，相对而言可节省硅钢片、铜线和绝缘材料等。

C、叠装系数高。

硅钢片表面光滑，平整和厚度均匀，制造铁芯的叠装系数提高。

D、冲片性好。

对制造小型、微型电机铁芯，这点更重要。

E、表面对绝缘膜的附着性和焊接性良好。

F、磁时效现象小G、硅钢片须经退火和酸洗后交货。

（一）电工用热轧硅钢薄板（GB5212-85）电工用热轧硅钢薄板以含碳损低的硅铁软磁合金作材质，经热轧成厚度小于1mm的薄板。

电工用热轧硅钢薄板也称热轧硅钢片。

热轧硅钢片按其合硅量可分为低硅（Si≤2.8％）和高硅（Si≤4.8％）两种钢片。

（二）电工用冷轧硅钢薄板（GB2521-88）用含硅0.8％-4.8％的电工硅钢为材质，经冷轧而成。

冷轧硅钢片分晶粒无取向和晶粒取向两种钢带。

硅钢（silicon steel）含硅量0.5％～4.8％的铁硅合金。

是电工领域广泛使用的一种软磁材料。

电工用硅钢常轧制成标准尺寸的大张板材或带材使用，俗称硅钢片，广泛用于电动机、发电机、变压器、电磁机构、继电器电子器件及测量仪表中。

硅是钢的良好脱氧剂，它与氧结合，使氧转变为稳定的不为碳还原的SiO2，避免了因氧原子掺杂而使铁的晶格畸变。

硅在α铁中成为固溶体后使电阻率增加，同时有助于将有害杂质碳分离出来。

因此，一般含杂质的铁加入硅后能提高磁导率、降低矫顽力和铁损。

但含硅量增加又会使材料变硬变脆，导热性和韧性下降，对散热和机械加工不利，故一般硅钢片的含硅量不超过4.5％。

硅钢片分冷轧、热轧两种，使用较多的是冷轧硅钢片。

冷轧硅钢片沿轧制方向有优良的磁性能，不仅在强磁场中具有高饱和磁通密度和低铁损，而且在弱磁场中也有良好的磁性(初始磁导率大)。

这是由于冷轧工艺过程使钢片中杂质含量降低，并在钢片中造成粗大晶粒，致使磁导率增大，磁滞损耗减小。

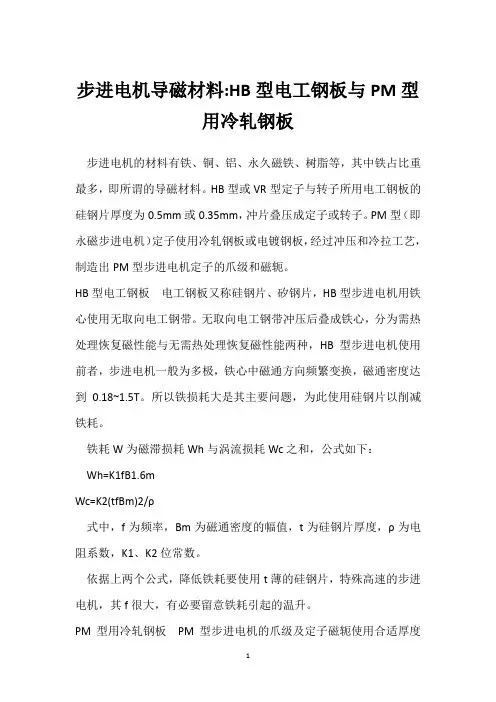

硅钢片的主要品质特性有铁损值、磁通密度、硬度、平坦度、厚度均匀性、涂膜种类及冲片性等。

以下针对各项品质特性加以说明。

1.铁损值硅钢片在某一特定频率的交流磁场下，磁化到特定的磁通密度时，每单位重量之硅钢片所损失的能量，称为铁损值。

通常所用的交流磁场频率为50或60赫兹，而所达到的磁通密度通常为1.5或1.7特斯拉。

常用的铁损值单位是每公斤或每磅硅钢片所损失的瓦特值，用Watt/kg或Watt/lb表示。

硅钢片的铁损值来源包括磁滞损、涡电流损和异常涡电流损三部份。

硅钢片在磁化的过程中，会产生磁滞的现象。

磁滞损即为B-H磁滞曲线所包涵的面积。

硅钢片的涡电流损起源于在交流变化的磁场，因法拉第定理的影响，硅钢片内部产生诱导电压，依照奥姆定律，电压在硅钢片内部引起诱导电流，进而造成硅钢片的焦耳热，这项能源损失称为涡电流损。

根据古典电磁学理论，涡电流损和钢片的厚度、电阻系数、磁通密度和频率有关。

无取向硅钢片硅钢俗称矽钢片或硅钢片，是电力、电子和军事工业不可缺少的含碳极低的硅铁软磁合金，亦是产量最大的金属功能材料，其产量约占世界钢材产量的1%，它是含硅0.8％-4.8％的硅铁合金，经热、冷轧成厚度在1mm以下的硅钢薄板。

加入硅可提高铁的电阻率和最大磁导率,降低矫顽力、铁芯损耗（铁损）和磁时效，主要用作各种电机、发电机和变压器的铁芯。

一、硅钢片分类：A、硅钢片按其含硅量不同可分为低硅和高硅两种。

低硅片含硅2.8％以下，它具有一定机械强度，主要用于制造电机，俗称电机硅钢片；高硅片含硅量为2.8％-4.8％，它具有磁性好，但较脆，主要用于制造变压器铁芯，俗称变压器硅钢片。

两者在实际使用中并无严格界限，常用高硅片制造大型电机。

B、按生产加工工艺可分热轧和冷轧两种，冷轧又可分晶粒无取向和晶粒取向两种。

冷轧片厚度均匀、表面质量好、磁性较高，因此，随着工业发展，热轧片有被冷轧片取代之趋势(我国已经明确要求停止使用热轧硅钢片，也就是前期所说的＂以冷代热＂)。

二、无取向硅钢片的定义：无取向硅钢片是按照一定生产工艺，形成无取向性变形织构结晶结构的硅钢片。

三、无取向硅钢片和取向硅钢片的关系：1、二者都是冷轧硅钢片，但含硅量不同。

冷轧无取向硅钢片含硅量0.5%-3.0%，冷轧取向硅钢片含硅量在3.0%以上。

2、生产工艺及性能的不同：无取向硅钢片较取向硅钢片工艺要求相对较低。

无取向硅钢片是将钢坯或连铸坯热轧成厚度约2.3mm带卷。

制造低硅产品时,热轧带卷酸洗后一次冷轧到 0.5mm厚。

制造高硅产品时，热轧带酸洗后（或先经800～850℃常化后再酸洗）,冷轧到0.55或0.37mm厚,在氢氮混合气氛连续炉中850℃退火，再经6～10％小压下率冷轧到0.50或0.35mm厚。

这个小压下率的冷轧可使退火时晶粒长大，铁损降低。

这两种冷轧板都在20％氢氮混合气氛下连续炉中850℃最终退火,然后涂磷酸盐加铬酸盐的绝缘膜。

经冷轧至成品厚度，供应态多为0.35mm和0.5mm厚的钢带。

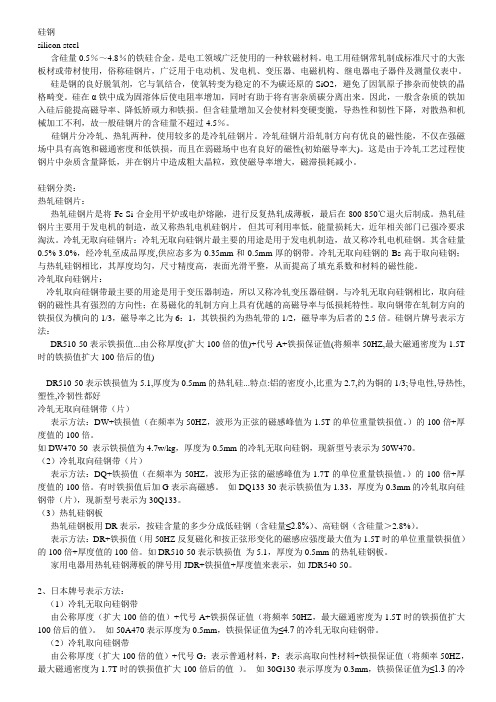

硅钢基础知识（含义、分类、牌号表示方法、涂层）硅钢基础知识（含义、分类、牌号表示方法、涂层）硅钢silicon steel含硅量0.5％～4.8％的铁硅合金。

是电工领域广泛使用的一种软磁材料。

电工用硅钢常轧制成标准尺寸的大张板材或带材使用，俗称硅钢片，广泛用于电动机、发电机、变压器、电磁机构、继电器电子器件及测量仪表中。

硅是钢的良好脱氧剂，它与氧结合，使氧转变为稳定的不为碳还原的SiO2，避免了因氧原子掺杂而使铁的晶格畸变。

硅在α铁中成为固溶体后使电阻率增加，同时有助于将有害杂质碳分离出来。

因此，一般含杂质的铁加入硅后能提高磁导率、降低矫顽力和铁损。

但含硅量增加又会使材料变硬变脆，导热性和韧性下降，对散热和机械加工不利，故一般硅钢片的含硅量不超过4.5％。

硅钢片分冷轧、热轧两种，使用较多的是冷轧硅钢片。

冷轧硅钢片沿轧制方向有优良的磁性能，不仅在强磁场中具有高饱和磁通密度和低铁损，而且在弱磁场中也有良好的磁性(初始磁导率大)。

这是由于冷轧工艺过程使钢片中杂质含量降低，并在钢片中造成粗大晶粒，致使磁导率增大，磁滞损耗减小。

硅钢分类：热轧硅钢片：热轧硅钢片是将Fe-Si合金用平炉或电炉熔融，进行反复热轧成薄板，最后在800-850℃退火后制成。

热轧硅钢片主要用于发电机的制造，故又称热轧电机硅钢片，但其可利用率低，能量损耗大，近年相关部门已强冷要求淘汰。

冷轧无取向硅钢片：冷轧无取向硅钢片最主要的用途是用于发电机制造，故又称冷轧电机硅钢。

其含硅量0.5%-3.0%，经冷轧至成品厚度,供应态多为0.35mm和0.5mm厚的钢带。

冷轧无取向硅钢的Bs高于取向硅钢；与热轧硅钢相比，其厚度均匀，尺寸精度高，表面光滑平整，从而提高了填充系数和材料的磁性能。

冷轧取向硅钢片：冷轧取向硅钢带最主要的用途是用于变压器制造，所以又称冷轧变压器硅钢。

与冷轧无取向硅钢相比，取向硅钢的磁性具有强烈的方向性；在易磁化的轧制方向上具有优越的高磁导率与低损耗特性。

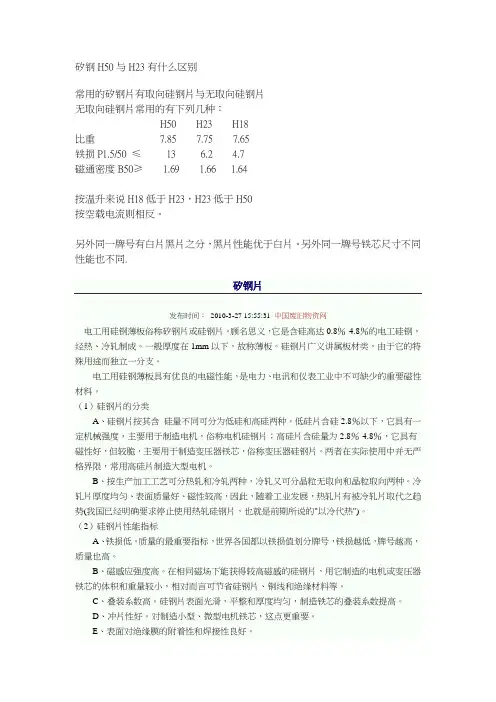

矽钢H50与H23有什么区别常用的矽钢片有取向硅钢片与无取向硅钢片无取向硅钢片常用的有下列几种：H50 H23 H18比重7.85 7.75 7.65铁损P1.5/50 ≤13 6.2 4.7磁通密度B50≥ 1.69 1.66 1.64按温升来说H18低于H23，H23低于H50按空载电流则相反。

另外同一牌号有白片黑片之分，黑片性能优于白片。

另外同一牌号铁芯尺寸不同性能也不同.矽钢片发布时间：2010-3-27 15:55:31 中国废旧物资网电工用硅钢薄板俗称矽钢片或硅钢片。

顾名思义，它是含硅高达0.8％-4.8％的电工硅钢，经热、冷轧制成。

一般厚度在1mm以下，故称薄板。

硅钢片广义讲属板材类，由于它的特殊用途而独立一分支。

电工用硅钢薄板具有优良的电磁性能，是电力、电讯和仪表工业中不可缺少的重要磁性材料。

（1）硅钢片的分类A、硅钢片按其含硅量不同可分为低硅和高硅两种。

低硅片含硅2.8％以下，它具有一定机械强度，主要用于制造电机，俗称电机硅钢片；高硅片含硅量为2.8％-4.8％，它具有磁性好，但较脆，主要用于制造变压器铁芯，俗称变压器硅钢片。

两者在实际使用中并无严格界限，常用高硅片制造大型电机。

B、按生产加工工艺可分热轧和冷轧两种，冷轧又可分晶粒无取向和晶粒取向两种。

冷轧片厚度均匀、表面质量好、磁性较高，因此，随着工业发展，热轧片有被冷轧片取代之趋势(我国已经明确要求停止使用热轧硅钢片，也就是前期所说的"以冷代热")。

（2）硅钢片性能指标A、铁损低。

质量的最重要指标，世界各国都以铁损值划分牌号，铁损越低，牌号越高，质量也高。

B、磁感应强度高。

在相同磁场下能获得较高磁感的硅钢片，用它制造的电机或变压器铁芯的体积和重量较小，相对而言可节省硅钢片、铜线和绝缘材料等。

C、叠装系数高。

硅钢片表面光滑，平整和厚度均匀，制造铁芯的叠装系数提高。

D、冲片性好。

对制造小型、微型电机铁芯，这点更重要。

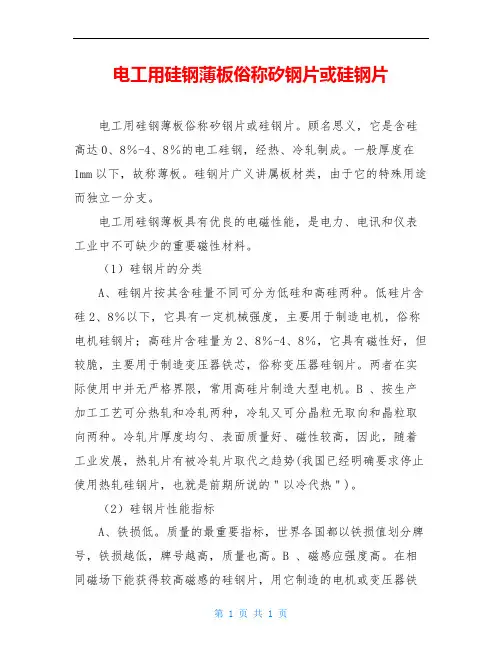

电工用硅钢薄板俗称矽钢片或硅钢片电工用硅钢薄板俗称矽钢片或硅钢片。

顾名思义，它是含硅高达0、8％-4、8％的电工硅钢，经热、冷轧制成。

一般厚度在1mm以下，故称薄板。

硅钢片广义讲属板材类，由于它的特殊用途而独立一分支。

电工用硅钢薄板具有优良的电磁性能，是电力、电讯和仪表工业中不可缺少的重要磁性材料。

（1）硅钢片的分类A、硅钢片按其含硅量不同可分为低硅和高硅两种。

低硅片含硅2、8％以下，它具有一定机械强度，主要用于制造电机，俗称电机硅钢片；高硅片含硅量为2、8％-4、8％，它具有磁性好，但较脆，主要用于制造变压器铁芯，俗称变压器硅钢片。

两者在实际使用中并无严格界限，常用高硅片制造大型电机。

B 、按生产加工工艺可分热轧和冷轧两种，冷轧又可分晶粒无取向和晶粒取向两种。

冷轧片厚度均匀、表面质量好、磁性较高，因此，随着工业发展，热轧片有被冷轧片取代之趋势(我国已经明确要求停止使用热轧硅钢片，也就是前期所说的＂以冷代热＂)。

（2）硅钢片性能指标A、铁损低。

质量的最重要指标，世界各国都以铁损值划分牌号，铁损越低，牌号越高，质量也高。

B 、磁感应强度高。

在相同磁场下能获得较高磁感的硅钢片，用它制造的电机或变压器铁芯的体积和重量较小，相对而言可节省硅钢片、铜线和绝缘材料等。

C、叠装系数高。

硅钢片表面光滑，平整和厚度均匀，制造铁芯的叠装系数提高。

D 、冲片性好。

对制造小型、微型电机铁芯，这点更重要。

E 、表面对绝缘膜的附着性和焊接性良好。

F 、磁时效现象小G、硅钢片须经退火和酸洗后交货。

（一）电工用热轧硅钢薄板（GB5212-85）电工用热轧硅钢薄板以含碳损低的硅铁软磁合金作材质，经热轧成厚度小于1mm 的薄板。

电工用热轧硅钢薄板也称热轧硅钢片。

热轧硅钢片按其合硅量可分为低硅（Si≤2、8％）和高硅（Si≤4、8％）两种钢片。

（二）电工用冷轧硅钢薄板（GB2521-88）用含硅0、8％-4、8％的电工硅钢为材质，经冷轧而成。
