详解真空助力制动系统的真空泵技术(图)汽油发动机在进气歧管可以产生较高的真空压力，而在柴油发动机和汽油直喷发动机需安装真空泵提供真空来源，满足真空助力制动系统要求。

真空助力制动系统乘用车和轻型商用车的制动系统主要采用液压作为传动媒介，与可以提供动力源的气压制动系统相比，其需要助力系统来辅助驾驶员进行制动。

真空制动助力系统也称作真空伺服制动系统，伺服制动系是在人力液压制动的基础上加设一套由其他能源提供制动力的助力装置，使人力与动力可兼用，即兼用人力和发动机动力作为制动能源的制动系。

在正常情况下，其输出工作压力主要由动力伺服系统产生，因而在动力伺服系统失效时，仍可全由人力驱动液压系统产生一定程度的制动力。

如图1所示为某轿车的真空助力式（直动式）伺服制动系回路图，它采用了左前轮制动油缸与右后轮制动油缸为一液压回路、右前轮制动油缸与左后轮制动油缸为另一液压回路的布置，即为对角线布置的双回路液压制动系统。

真空助力器气室与控制阀组合的真空助力器在工作时产生推力，也同踏板力一样直接作用在制动主缸的活塞推杆上。

其中核心部件真空助力器的工作过程是：在非工作的状态下，控制阀推杆回位弹簧将控制阀推杆推到右边的锁片锁定位置，真空单向阀口处于开启状态，控制阀弹簧使控制阀皮碗与空气阀座紧密接触，从而关闭了空气阀口。

此时真空助力器的真空气室和应用气室分别通过活塞体的真空气室通道与应用气室通道经控制阀腔处相通，并与外界大气相隔绝。

发动机起动后，发动机的进气歧管处的真空度上升，随之，真空助力器的真空气室、应用气室的真空度均上升，并处于随时工作的准备状态。

当进行制动时，踩下制动踏板，踏板力经杠杆放大后作用在控制阀推杆上。

首先，控制阀推杆回位弹簧被压缩，控制阀推杆连同空气阀柱往前移。

当控制阀推杆前移到控制阀皮碗与真空单向阀座相接触的位置时，真空单向阀口关闭。

此时，助力器的真空气室、应用气室被隔开。

此时，空气阀柱端部刚好与反作用盘的表面相接触。

汽车真空助力泵工作原理1. 什么是真空助力泵说到汽车，大家可能第一时间想到的是发动机、轮胎，或者车载音乐。

但其实，真空助力泵这个小玩意儿也是车子里不可或缺的“幕后英雄”。

简单来说，真空助力泵的工作就是为了给制动系统提供额外的“力气”，让我们在刹车的时候更轻松。

要是没有它，咱们刹车就得像摔跤一样，费劲得很。

2. 真空助力泵的工作原理2.1 吸气与压缩那真空助力泵是怎么工作的呢？让我们来聊聊它的内部构造。

想象一下，一个小小的泵，里面有一个活塞，活塞就像小朋友玩弹簧玩具一样，来回运动。

它的工作原理其实就是通过吸气和压缩。

首先，泵里的活塞向下运动时，就会把空气吸进来，形成低压区。

这时候，外面的空气就像饿狼扑食，纷纷涌进来。

接着，活塞再往上推，把这些空气压缩到一个封闭的空间里，形成了一个真空。

2.2 产生助力有了真空，接下来就是大显身手的时刻了。

当你踩下刹车踏板，真空助力泵就会把这个低压区域的力量传递到制动系统里。

简单来说，就是它给刹车加了个“助攻”，让我们只需轻轻一踩，就能刹得住车。

就像在打篮球时，有个队友帮你挡住对方，轻松进球。

真空助力泵就是我们的“挡拆高手”，让制动变得轻松自在。

3. 真空助力泵的优势3.1 省力与安全真空助力泵的存在，让我们的驾车体验大大提升。

大家都知道，刹车可不是闹着玩的，尤其是在高速行驶时，稍微不小心就可能发生危险。

有了这个小泵，刹车的力度和反应速度都提升了，真是省力又安全。

你想想，如果没有它，咱们每天都得像举重一样用力踩刹车，谁受得了啊？这就像是吃饭时，有人帮你夹菜，那种轻松惬意可不是一般人能体会到的。

3.2 适应性强不仅如此，真空助力泵在不同车型上也能发挥出色的表现。

无论是小轿车、SUV，还是大家常见的面包车，它都能轻松应对。

就像一位百变的演员，能够适应各种角色。

即使在高海拔地区，空气稀薄，真空助力泵依然能保持良好的工作状态，让你在极端环境下依然可以安心驾驶。

这简直就是驾驶界的“全能选手”，让我们无论走到哪里都能如鱼得水。

真空助力刹车系统工作原理
当驾驶员踩下制动踏板时，真空助力器立即向制动器内提供可供推动的空气，从而产生很大的制动力。

在真空助力器中，空气是不能流动的，所以在驾驶员松开制动踏板时，制动器内的真空度并不会立即消失，而是逐渐降低，当驾驶员踩下制动踏板时，就会出现一个持续的制动力。

当驾驶员松开制动踏板后，空气会从制动助力器中通过管路进入到制动器中。

如果驾驶员踩下制动踏板时制动助力器不提供可供推动的空气，则车辆可能无法行驶。

如果驾驶员在踩下制动踏板时没有及时松开制动器，则在刹车过程中车辆可能会发生抱死现象。

真空助力刹车系统的工作原理主要是依靠制动器中的真空源提供空气来帮助驾驶员踩下制动踏板。

真空助力刹车系统分为有源式（也叫机械式）和无源式两种。

—— 1 —1 —。

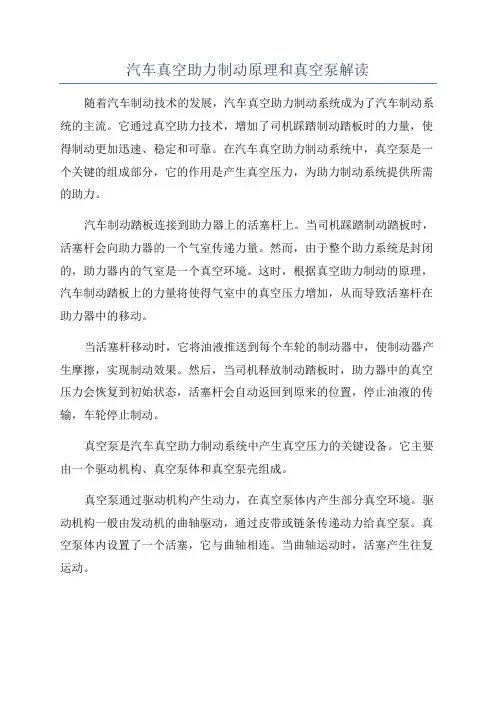

汽车真空助力制动原理和真空泵解读随着汽车制动技术的发展，汽车真空助力制动系统成为了汽车制动系统的主流。

它通过真空助力技术，增加了司机踩踏制动踏板时的力量，使得制动更加迅速、稳定和可靠。

在汽车真空助力制动系统中，真空泵是一个关键的组成部分，它的作用是产生真空压力，为助力制动系统提供所需的助力。

汽车制动踏板连接到助力器上的活塞杆上。

当司机踩踏制动踏板时，活塞杆会向助力器的一个气室传递力量。

然而，由于整个助力系统是封闭的，助力器内的气室是一个真空环境。

这时，根据真空助力制动的原理，汽车制动踏板上的力量将使得气室中的真空压力增加，从而导致活塞杆在助力器中的移动。

当活塞杆移动时，它将油液推送到每个车轮的制动器中，使制动器产生摩擦，实现制动效果。

然后，当司机释放制动踏板时，助力器中的真空压力会恢复到初始状态，活塞杆会自动返回到原来的位置，停止油液的传输，车轮停止制动。

真空泵是汽车真空助力制动系统中产生真空压力的关键设备。

它主要由一个驱动机构、真空泵体和真空泵壳组成。

真空泵通过驱动机构产生动力，在真空泵体内产生部分真空环境。

驱动机构一般由发动机的曲轴驱动，通过皮带或链条传递动力给真空泵。

真空泵体内设置了一个活塞，它与曲轴相连。

当曲轴运动时，活塞产生往复运动。

当活塞运动时，它会使泵内的气体被排出，形成真空环境。

同时，真空泵壳起到密封作用，防止气体泄漏。

这样，真空泵就能稳定地产生所需的真空压力，为汽车真空助力制动系统提供助力。

需要注意的是，汽车真空助力制动系统中的真空泵需要根据不同的发动机负荷和转速来调节真空压力的大小。

一般来说，在低转速或高负荷的情况下，真空压力应该相对较高，以确保制动系统的可靠性和灵敏性。

总结：汽车真空助力制动原理基于真空助力技术，通过增加司机踩踏制动踏板时的力量，使制动更加迅速、稳定和可靠。

真空泵作为汽车真空助力制动系统中的核心组件，通过产生真空压力，为助力制动系统提供所需的助力。

真空泵通过驱动机构产生动力，使泵体内的活塞产生往复运动，从而产生真空环境。

真空助⼒器（⼤⼒⿎）的⼯作原理
我给 家简单介绍 刹车真空助⼒器（ ⼒⿎）的⼯作原理，发图：
⼯作状态
⾃然状态时。

在阀圈弹簧和⽀撑弹簧的共同作⽤ 。

真空阀⼝A处于开启状态。

⽽空⽓阀⼝B处于关闭状态。

所以。

真空助⼒器的前后腔是连通的，同事他们都与 ⽓是隔绝的。

发动机⼯作室，真空泵产⽣的真空会西开真空助⼒器的真空阀（即真空单向阀），此时前后腔都是真空状态。

中间⼯作状态时，赖⼦制动踏板的⾥推动操纵杆向前运动，⽌动底座也随之运动。

是真空阀⼝A 关闭，将前后腔关闭，接着空⽓阀⼝B打开， ⽓进⼊后腔，由此产⽣的前后腔的压差推动膜⽚、膜板带着活塞外壳向前运动。

装配在推杆组件⾥的反馈板同时受到⽌动底座和活塞外壳的推⼒作⽤，再通过推杆组件施加在刹车总泵的活塞 ，总泵产⽣的油压 ⽅⾯传递个分泵， ⽅⾯⼜作为反作⽤⼒通过助⼒器传回踏板，是驾驶员产⽣踏板感。

制动踏板的⼒保持不变，在经由反馈板传递的总泵向后的反作⽤⼒和膜⽚+膜板+活塞外壳+阀碗+⽀撑弹簧+阀圈向前运动趋势的共同作⽤ ，空⽓阀⼝B关闭， 道平衡状态。

此时，任何踏板⾥的增 ⾖浆破 这种平衡，是空⽓阀⼝B重新打开， ⽓进⼊将经 步导致后腔原有的真空度降低，加 前后腔的压差。

真空助⼒器的⼯作过程是 个动平衡的过程。

松开踏板，在发圈弹簧的作⽤ ，操纵杆带动⽌动底座向后运动，⾸先关闭空⽓阀⼝B，继续运动开启真空阀⼝A,助⼒器的前后腔连通，中控重新建⽴。

同事，在回位弹簧的作⽤ ，膜⽚+膜板+活塞外壳组件回到初始位置。

还有三个图是操作时的。
