机械设计专升本章节练习题——凸轮机构

姓名：学号：班级：凸轮机构一、选择题1.凸轮轮廓曲线没有凹槽，要求机构传力很大，效率要高，从动杆应选（）。

A. 尖顶式B. 滚子式C. 平底式2. 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为（）关系。

A．偏置比对心大 B．对心比偏置大C．一样大 D．不一定3．使用（）的凸轮机构，凸轮的理论轮廓曲线与实际轮廓曲线是不相等的。

A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆4.下述几种运动规律中，（）既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律 B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律 D．简谐运动规律（余弦加速度运动规律）5.对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用（）措施来解决。

A．增大基圆半径 B．改用滚子推杆C．改变凸轮转向 D．改为偏置直动尖顶推杆6.为保证滚子从动杆凸轮机构从动杆的运动规律不“失真”，滚子半径应（）。

A. 小于凸轮理论轮廓曲线外凸部份的最小曲率半径B. 小于凸轮实际轮廓曲线外凸部份的最小曲率半径C. 大于凸轮理论轮廓曲线外凸部份的最小曲率半径7.若使凸轮轮廓曲线在任何位置都不变尖，也不变成叉形，则滚子半径必须（）理论轮廓外凸部分的最小曲率半径。

A. 大于B. 小于C. 等于8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。

A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆9.与其他机构相比，凸轮机构最大的优点是（）。

A．可实现各种预期的运动规律 B．便于润滑C．制造方便，易获得较高的精度 D．从动件的行程可较大10.（）可使从动杆得到较大的行程。

A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构11.（）盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆 B．直动滚子推杆C．摆动平底推杆 D．摆动滚子推杆12.（）的摩擦阻力较小，传力能力大。

凸轮机构测试题（附答案）第八章凸轮机构测试题姓名分数一、选择题1、组成凸轮机构的基本构件有 ( B )个。

A. 2个B. 3个C. 4个2、与平面连杆机构相比，凸轮机构的突出优点是（ A ）。

A. 能严格的实现给定的从动件运动规律B. 能实现间歇运动C. 能实现多种运动形式的变换D. 传力性能好3、与连杆机构相比，凸轮机构最大的缺点是（ B. ）。

A. 惯性力难以平衡B. 点、线接触，易磨损C. 设计较为复杂D. 不能实现间歇运动4、凸轮轮廓与从动件之间的可动联接是 ( B )。

A. 移动副B. 高副C. 转动副D. 可能是高副也可能是低副5、若要盘形凸轮机构的从动件在某段时间内停止不动，对应的凸轮轮廓应是 ( D )。

A. 一段直线B. 一段圆弧C. 一段抛物线D. 一段以凸轮转动中心为圆心的圆弧6、从动件的推程采用等速运动规律时，在 ( D )会发生刚性冲击。

A. 推程的起始点B. 推程的中点C. 推程的终点D. 推程的起点和终点7、凸轮机构中通常用作主动件的是（ A ）。

A、凸轮B、从动杆C、轨道D、固定机架8、等加速等减速运动规律的位移曲线是（ B ）。

A、斜直线B、抛物线C、双曲线D、直线9、凸轮机构中从动件的最大升程叫（ C ）。

A、位移B、导程C、行程D、升程10、按等速运动规律工作的凸轮机构会产生（ B ）。

A、柔性冲击B、刚性冲击C、中性冲击D、剧烈冲击11、（ A ）从动杆的行程不能太大。

A、盘形凸轮机构B、移动凸轮机构C、圆柱凸轮机构12、对于较复杂的凸轮轮廓曲线，也能准确的获得所需的运动规律的从动杆（ A ）。

A、尖顶从动杆B、滚子从动杆C、平底从动杆D、曲面从动杆13、自动车床横刀架进给机构采用的凸轮机构是（ A ）A、圆柱凸轮机构B、移动凸轮机构C、盘形凸轮机构D、球面凸轮机构14、（C ）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A、尖顶从动件B、滚子从动件C、平底从动件15、多用于传力小，速度低，传动灵敏场合的是（ A ）。

机械原理凸轮机构习题与答案（五篇材料）第一篇：机械原理凸轮机构习题与答案解：曲柄的存在的必要条件是1）最短杆与追长杆的杆长之和应小于或等于其余两杆的长度之和；2)连架杆与机架必有最短杆1）.杆件1为曲柄2）.在各杆长度不变的情况下，选取c杆做为机架就可以实现双摇杆机构试以作图法设计一偏置尖底推杆盘形凸轮的轮廓曲线。

已知凸轮以等角速度顺时针回转，正偏距e=10,基园半径r0=30mm.推杆运动规律为：凸轮转角δ=0~150时，推杆00.凸轮转角δ=180~300时推杆等速上升16mm;.凸轮转角δ=150~180时推杆远休；等加速回程16mm;.凸轮转角δ=300~360时推杆近休。

解：解题步骤1）首先绘制位移S与转角δ的关系曲线S-δ曲线。

2）根据S-δ曲线、凸轮基园半径和正偏距，绘制凸轮的轮廓曲线。

000000凸轮仅用了0度，90度，150度，180度，300度几个点绘制轮廓曲线，同学们绘制时英多用些点（一般取12个点，再勾画轮廓曲线）第二篇：机械原理_凸轮机构设计机械原理课程设计——凸轮机构设计（一）目录 (1)＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿（一）、题目及原始数据 (2)（二）、推杆运动规律及凸轮廓线方程 (3)（三）、（四）、（五）、（六）、（七）、（八）、计算程序方框图..........................5 计算源程序..............................6 程序计算结果及分析......................10 凸轮机构图..............................15 心得体会................................16 参考书. (16)（一）、题目及原始数据试用计算机辅助设计完成偏置直动滚子推杆盘形凸轮机构的设计，凸轮以1rad/s的角速度沿逆时针方向转动。

要求：（1）、推程运动规律为等加速等减速运动，回程运动规律为五次多项式运动规律；（2）、打印出原始数据；（3）、打印出理论轮廓和实际轮廓的坐标值；（4）、打印出推程和回程的最大压力角，以及出现最大压力角时凸轮的相应转角；（5）、打印出凸轮实际轮廓曲线的最小曲率半径，以及相应的凸轮转角；（6）、打印出凸轮运动的位移；（7）、打印最后所确定的凸轮的基圆半径。

专升本凸轮机构练习题一、选择题1. 凸轮机构中，凸轮的旋转方向通常是（）。

A. 顺时针B. 逆时针C. 任意方向D. 无旋转2. 凸轮机构的从动件按运动形式可分为（）。

A. 直线运动和旋转运动B. 平面运动和空间运动C. 往复直线运动和往复旋转运动D. 往复直线运动和往复曲线运动3. 凸轮机构的类型按从动件的运动形式可分为（）。

A. 摆动式和旋转式B. 直线式和旋转式C. 摆动式和直线式D. 摆动式和往复式4. 凸轮机构的从动件按其形状可分为（）。

A. 滚子从动件和平面从动件B. 滚子从动件和滑块从动件C. 平面从动件和滑块从动件D. 滚子从动件和滑块从动件5. 凸轮机构的凸轮轮廓曲线设计时，需要考虑的因素不包括（）。

A. 凸轮的转速B. 从动件的重量C. 从动件的材质D. 凸轮的材质二、填空题6. 凸轮机构的工作原理是利用凸轮的_________与从动件接触，通过凸轮的_________来实现从动件的_________。

7. 凸轮机构的从动件在凸轮上运动时，通常会产生_________、_________、_________等运动。

8. 凸轮机构的凸轮轮廓曲线设计，需要满足从动件的_________、_________、_________等运动规律。

9. 凸轮机构的从动件按其运动轨迹可分为_________、_________、_________等类型。

10. 凸轮机构的从动件按其运动方式可分为_________、_________、_________等类型。

三、简答题11. 简述凸轮机构的工作原理及其应用领域。

12. 描述凸轮机构从动件的几种常见运动形式，并解释其特点。

13. 解释凸轮机构中凸轮轮廓曲线设计的重要性，并列举设计时需要考虑的几个主要因素。

四、计算题14. 假设有一个凸轮机构，凸轮的转速为1000转/分钟，从动件的行程为50mm，求从动件完成一个行程所需的时间。

五、论述题15. 论述凸轮机构在现代机械设计中的作用及其发展趋势。

凸轮机构习题一、填空题1、凸轮机构主要是由（）、（）和机架三个基本构件所组成的（）副机构。

2、凸轮机构是依靠（）直接与（）接触，迫使从动件作有规律的（）运动或（）。

这种（）或（）的运动规律决定了所需凸轮的（）。

3、凸轮是一个具有（）或凹槽的构件，主动件（）通常作（）或（），凸轮机构是通过（）接触使从动件得到所预期的运动规律。

4、凸轮机构广泛用于各种机械，特别是（）、自动控制装置和（）中。

5、工作中，凸轮轮廓与从动件之间必须始终保持良好的接触，如借助（）、（）等方法来实现。

6、按凸轮的形状分，凸轮机构主要分为（）凸轮、（）凸轮和（）三种基本类型。

7、按从动件端部形状和，从动件的类型有（）、（）和（）。

按从动件的运动形式分，有（）从动件和（）从动件。

8、从动杆与凸轮轮廓的接触形式有（）、（）和（）三种。

9、凸轮机构中，最常用的运动形式为凸轮作（），从动件作（）。

10、以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的（）。

11、凸轮理论轮廓曲线上的点的某点的法线方向即（(即从动杆的受力方向）与从动杆速度方向之间的夹角称为凸轮在该点的（）。

12、随着凸轮压力角α增大，有害分力F2将会（）而使从动杆自锁“卡死”，通常对移动式从动杆，推程时限制压力角α（）。

13、凸轮机构从动杆等速运动的位移为一条（）线，从动杆等加速等减速运动的位移曲线为一条（）线。

14、等速运动凸轮在速度换接处从动杆将产生（）冲击，引起机构强烈的振动。

因此等速运动规律只适用于凸轮机构作（）回转、（）的场合。

15、由（）有限值的突发引起的冲击为刚性冲击。

16、由（）有限值的突发引起的冲击为柔性冲击。

17、增大基圆半径,凸轮机构的压力角（）。

18、减小基圆半径,凸轮机构的（）增大。

19、凸轮机构中，从动件的运动规律决定了凸轮的（）。

20、设计凸轮轮廓时，必须首先确定（）的运动规律，常用的从动件的运动规律有（）和（）。

21、从动件做等加速等减速运动时，会使凸轮机构产生（）冲击，这种冲击对机器有一定的破坏作用。

第5章凸轮机构1．从动件的运动规律:等速，等加速等减速，余弦加速度，正弦加速度2．动力特性:刚性冲击，柔性冲击3．设计原理:反转法，比例尺，等分基圆，偏置从动件压力角与自锁条件4．基本参数:基圆半径，滚子半径，平底尺寸【思考题】5-1 凸轮机构的应用场合是什么？凸轮机构的组成是什么？通常用什么办法保证凸轮与从动件之间的接触？5-2 凸轮机构分成哪几类？凸轮机构有什么特点？5-3 为什么滚子从动件是最常用的从动件型式？5-4 凸轮机构从动件的常用运动规律有那些？各有什么特点？5-5 图解法绘制凸轮轮廓的原理是什么？为什么要采用这种原理？5-6 什么情况下要用解析法设计凸轮的轮廓？5-7 设计凸轮应注意那些问题？5-8 从现有的机器上找出两个凸轮机构应用实例，分析其类型和运动规律?A级能力训练题1.在凸轮机构的几种基本的从动件运动规律中，运动规律使凸轮机构产生刚性冲击，运动规律产生柔性冲击，运动规律则没有冲击。

2.在凸轮机构的各种常用的推杆运动规律中，只宜用于低速的情况，宜用于中速，但不宜用于高速的情况，而可在高速下应用。

3.设计滚子推杆盘形凸轮轮廓线时，若发现凸轮轮廓线有变尖现象，则在尺寸参数的改变上应采取的措施是或。

4.移动从动件盘形凸轮机构，当从动件运动规律一定时，欲同时降低升程的压力角，可采用的措施是。

若只降低升程的压力角，可采用方法。

5.凸轮的基圆半径是从到的最短距离。

6.设计直动滚子推杆盘形凸轮机构的工作廓线时，发现压力角超过了许用值，且廓线出现变尖现象，此时应采用的措施是__________________________________________。

7.与其他机构相比，凸轮机构的最大优点是。

（1）便于润滑（2）可实现客种预期的运动规律（3）从动件的行程可较大（4）制造方便，易获得较高的精度8.凸轮的基圆半径越小，则凸轮机构的压力角，而凸轮机构的尺寸。

（1）增大（2）减小（3）不变（4）增大或减小9.设计凸轮廓线对，若减小凸轮的基圆半径r b，则凸轮廓线曲率半径将。

第３章凸轮机构习题与参考答案一、单项选择题(从给出得Ａ、B、C、Ｄ中选一个答案)１与连杆机构相比，凸轮机构最大得缺点就是.A．惯性力难以平衡Ｂ．点、线接触，易磨损Ｃ．设计较为复杂D．不能实现间歇运动2与其她机构相比，凸轮机构最大得优点就是。

A．可实现各种预期得运动规律Ｂ.便于润滑C.制造方便，易获得较高得精度D。

从动件得行程可较大３盘形凸轮机构得压力角恒等于常数.A.摆动尖顶推杆B.直动滚子推杆C．摆动平底推杆D．摆动滚子推杆４对于直动推杆盘形凸轮机构来讲，在其她条件相同得情况下,偏置直动推杆与对心直动推杆相比,两者在推程段最大压力角得关系为关系。

A。

偏置比对心大B。

对心比偏置大C.一样大D．不一定５下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合.Ａ。

等速运动规律B。

摆线运动规律（正弦加速度运动规律）C.等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律)６对心直动尖顶推杆盘形凸轮机构得推程压力角超过许用值时,可采用措施来解决.A.增大基圆半径B.改用滚子推杆C.改变凸轮转向D。

改为偏置直动尖顶推杆7。

（）从动杆得行程不能太大。

A、盘形凸轮机构ﻩB、移动凸轮机构ﻩﻩC、圆柱凸轮机构８.（）对于较复杂得凸轮轮廓曲线，也能准确地获得所需要得运动规律。

A 尖顶式从动杆ﻩB、滚子式从动杆ﻩﻩC、平底式从动杆９.( ）可使从动杆得到较大得行程.Ａ、盘形凸轮机构 B 移动凸轮机构Ｃ、圆柱凸轮机构10．( )得摩擦阻力较小，传力能力大.A尖顶式从动杆Ｂ、滚子式从动杆ﻩﻩﻩC平底式从动杆１1、( )得磨损较小，适用于没有内凹槽凸轮轮廓曲线得高速凸轮机构。

A、尖顶式从动杆ﻩB、滚子式从动杆ﻩC、平底式从动杆12.计算凸轮机构从动杆行程得基础就是( )。

A 基圆ﻩﻩＢ、转角ﻩＣ轮廓曲线１3。

凸轮轮廓曲线上各点得压力角就是（ﻩ)。

A、不变得ﻩB、变化得1４.凸轮压力角得大小与基圆半径得关系就是（)。

第5章凸轮机构1．从动件的运动规律:等速,等加速等减速,余弦加速度,正弦加速度２．动力特性：刚性冲击,柔性冲击3．设计原理:反转法,比例尺,等分基圆,偏置从动件压力角与自锁条件4.基本参数:基圆半径，滚子半径，平底尺寸【思考题】５-１凸轮机构的应用场合是什么？凸轮机构的组成是什么？通常用什么办法保证凸轮与从动件之间的接触?５-2 凸轮机构分成哪几类?凸轮机构有什么特点?5-3 为什么滚子从动件是最常用的从动件型式？5－4 凸轮机构从动件的常用运动规律有那些？各有什么特点？5-5 图解法绘制凸轮轮廓的原理是什么?为什么要采用这种原理?5-６什么情况下要用解析法设计凸轮的轮廓？5-7 设计凸轮应注意那些问题?５-8 从现有的机器上找出两个凸轮机构应用实例,分析其类型和运动规律?A级能力训练题1.在凸轮机构的几种基本的从动件运动规律中，运动规律使凸轮机构产生刚性冲击,运动规律产生柔性冲击，运动规律则没有冲击。

2.在凸轮机构的各种常用的推杆运动规律中, 只宜用于低速的情况，宜用于中速,但不宜用于高速的情况，而可在高速下应用。

3.设计滚子推杆盘形凸轮轮廓线时，若发现凸轮轮廓线有变尖现象,则在尺寸参数的改变上应采取的措施是或。

4.移动从动件盘形凸轮机构,当从动件运动规律一定时，欲同时降低升程的压力角，可采用的措施是。

若只降低升程的压力角,可采用方法。

5.凸轮的基圆半径是从到的最短距离。

6.设计直动滚子推杆盘形凸轮机构的工作廓线时,发现压力角超过了许用值，且廓线出现变尖现象，此时应采用的措施是_＿_＿______＿_＿__＿＿＿_＿____＿__＿____＿__＿＿_____。

7.与其他机构相比，凸轮机构的最大优点是。

ﻫ（1）便于润滑(2）可实现客种预期的运动规律ﻫ（3）从动件的行程可较大 (4）制造方便,易获得较高的精度8.凸轮的基圆半径越小，则凸轮机构的压力角 ,而凸轮机构的尺寸。

(1)增大（２)减小(3)不变（４)增大或减小9.设计凸轮廓线对，若减小凸轮的基圆半径r b,则凸轮廓线曲率半径将。

☼ 6-2-1《凸轮机构》练习题（一）☼班级姓名学号一、填空题：1、凸轮机构广泛应用于各种、和装置中。

2、凸轮机构可以实现各种的运动要求，且结构、。

3、凸轮机构是由、和三个基本构件组成的机构。

4、凸轮是一个具有的构件，一般为，作运动或。

5、与凸轮轮廓接触的构件一般作运动或，称为从动杆。

6、凸轮机构的基本特点在于能使从动件获得的运动规律，从动件的运动规律取决于凸轮。

7、按凸轮的形状分，凸轮有、、、。

8、盘形凸轮又称为，它是凸轮的。

9、盘形凸轮是一个绕回定轴转动且径向尺寸的盘形构件，其轮廓曲线位于。

10、盘形凸轮的结构，应用，但从动杆的不能太大，所以多用于的场合。

11、圆柱凸轮是在圆柱的上作出曲线轮廓，或在圆柱面上开有曲线。

从动杆一端顶在上或夹在中，当凸轮转动时从动杆沿或作运动或。

12、圆柱凸轮与从动件的运动不在同一平面内，因此是一种，可以使从动杆得到的行程。

13、按从动杆的运动方式分，凸轮机构有从动杆凸轮机构和从动杆凸轮机构。

14、按从动杆的端部结构形式分，有、、。

15、尖顶式从动杆凸轮机构构造、动作，但容易，适用于、和动作等场合。

16、滚子式从动杆凸轮机构中，凸轮接触，解决了凸轮机构的问题，故可用来传递的动力。

17、平底式从动杆凸轮机构中，凸轮对推杆的作用力始终于推杆的底边，故受力比较，而且凸轮与底面接触面，容易形成，减少了，但较差。

18、在运动副中，凸轮与从动件的接触属于副。

19、在凸轮机构中一般为主动件。

20、以凸轮的半径所作的圆称为基圆。

21、仪表中应用式从动杆凸轮机构。

22、盘形凸轮匀速转动，而凸轮没有变化时，从动杆停歇。

23、凸轮机构中从动杆锁合方式有外力锁合和锁合。

24、尖顶式从动杆多用于传力，速度较以及传动灵敏的场合。

二、判断题：（）1、凸轮机构可以任意改变凸轮轮廓形状而获得所需从动件的运动规律。

（）2、设计凸轮的轮廓曲线形状主要是根据强度要求。

（）3、盘形凸轮一般用于从动件行程很大的场合。

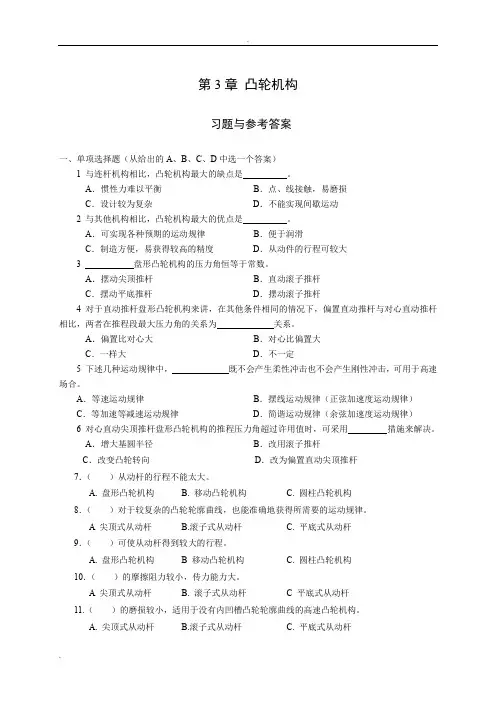

第3章凸轮机构习题与参考答案一、单项选择题（从给出的A、B、C、D中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。

A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。

A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。

A．偏置比对心大B．对心比偏置大C．一样大D．不一定5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。

A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。

A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。

A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。

A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。

A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。

A 基圆 B. 转角 C 轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。

A. 不变的B. 变化的14．凸轮压力角的大小与基圆半径的关系是（）。

凸轮机构一、单项选择题1、已知一滚子接触偏置直动从动件盘形凸轮机构，若将凸轮转向由顺时针改为逆时针，则从动件（）。

A. 运动规律发生变化，而最大行程不变B. 最大行程发生变化，而运动规律不变C. 最大行程和运动规律均不变D. 最大行程和运动规律均发生变化2、对于滚子从动件盘形凸轮机构，滚子半径（）理论轮廓曲线外凸部分的最小曲率半径。

A. 必须小于B. 必须大于C. 可以等于D. 可以大于3、凸轮机构若发生自锁，则其原因是（）。

A. 驱动力矩不够B. 压力角太大C. 压力角太小 C. 基圆半径太大4、对于平底直动从动件盘形凸轮机构，移动导路的平移（）。

A. 会改变从动件运动规律B. 会影响机构压力角的大小C. 会影响从动件的行程D. 不会影响从动件运动规律和机构压力角的大小5、凸轮机构中从动件作等加速等减速运动时（）。

A. 存在刚性冲击B. 存在柔性冲击C. 不存在冲击D. 既有刚性冲击又有柔性冲击6、凸轮机构中从动件作等速运动时（）。

A. 存在刚性冲击B. 存在柔性冲击C. 不存在冲击D. 既有刚性冲击又有柔性冲击7、对于远、近休止角均不为零的凸轮机构，当从动件推程按简谐运动规律运动时，在推程开始和结束位置（）。

A. 不存在冲击B. 存在刚性冲击C. 存在柔性冲击D. 仅推程开始存在柔性冲击8、已知一滚子接触摆动从动件盘形凸轮机构，因滚子损坏，更换了一个外径与原滚子不同的新滚子，则更换滚子后从动件（）。

A. 运动规律发生变化，而最大摆角不变B. 最大摆角发生变化，而运动规律不变C. 最大摆角和运动规律均不变D. 最大摆角和运动规律均发生变化二、填空题1、当凸轮机构的从动件在推程按等速规律运动时，在推程位置存在刚性冲击。

2、设计滚子从动件盘形凸轮机构时，滚子中心的轨迹称为凸轮的轮廓。

3、设计滚子从动件盘形凸轮机构时，与滚子相包络的凸轮廓线称为轮廓。

4、滚子从动件盘形凸轮的基圆半径是上距凸轮转动中心的最小向径。

第3章凸轮机构一、判断题（正确T，错误F）1.凸轮机构出现自锁是由于驱动力小造成的。

（）2.在凸轮从动件运动规律中，等速运动的加速度冲击最小。

（）3.适用于高速运动的凸轮机构从动件运动规律为余弦加速度运动。

（）4.基圆是凸轮实际廓线上到凸轮回转中心距离最小为半径的圆。

（）5.若要使凸轮机构压力角减小，应增大基圆半径。

（）6.凸轮机构的从动件按简谐运动规律运动时，不产生冲击。

（）二、单项选择题1. 设计凸轮机构，当凸轮角速度和从动件运动规律已知时，则。

A.基圆半径越大，压力角越大B.基圆半径越小，压力角越大C.滚子半径越小，压力角越小D.滚子半径越大，压力角越小2. 凸轮机构的从动件选用等加速等减速运动规律时，其从动件的运动。

A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击3. 在设计直动滚子从动件盘形凸轮机构时，若发生运动失真现象，可以。

A.增大滚子半径B.减少基圆半径C.增大基圆半径D.增加从动件长度4. 在下列凸轮机构中，从动件与凸轮的运动不在同一平面中的是。

A.直动滚子从动件盘形凸轮机构B.摆动滚子从动件盘形凸轮机构C.直动平底从动件盘形凸轮机构D.摆动从动件圆柱凸轮机构5. 与连杆机构相比，凸轮机构最大的缺点是。

A.设计较为复杂B.惯性力难以平衡C.点、线接触，易磨损D.不能实现间歇运动6. 有限值的突变引起的冲击为刚性冲击。

A.位移B.速度C.加速度D.频率7.对于转速较高的凸轮机构，为减小冲击振动，从动件运动规律宜采用运动规律。

A.等速B.等加速等减速C.正弦加速度8.若从动件的运动规律为等加速等减速运动规律、简谐运动规律或正弦加速度运动规律，当把凸轮转速提高一倍时，从动件的加速度是原来的倍。

A. 1B. 2C. 4D. 89.当凸轮基圆半径相同时，采用适当的从动件导路偏置可以凸轮机构推程的压力角。

A.减小B.增加C.保持原来10.滚子从动件盘形凸轮机构的滚子半径应凸轮理论廓线外凸部分的最小曲率半径。

专升本考试：2021机械设计基础真题模拟及答案(4)共449道题1、凸轮机构从动杆的运动规律，是由凸轮（）所决定的。

（单选题）A. 转速B. 轮廓曲线C. 形状试题答案：B2、有两杆，一为圆截面，一为正方形截面，若两杆材料，横截面积及所受载荷相同，长度不同，则两杆的（）不同。

（单选题）A. 轴向正应力σB. 轴向线应变εC. 轴向伸长△1D. 横向线应变试题答案：C3、带在工作时产生弹性滑动，是由于_带的紧边与松边拉力不等（）。

（单选题）A. 带不是绝对挠性件B. 带与带轮间的摩擦系数偏低C. 带的紧边与松边拉力不等D. 带绕过带轮产生离心力试题答案：C4、用来传递双向转矩的一对切向键，在轴上相隔多少度为宜？（）（单选题）A. 90°～120°B. 135°～150°C. 120°～135°试题答案：C5、滚动轴承的额定寿命是指同一批轴承中（）的轴承能达到的寿命。

（单选题）A. 99％B. 95％C. 90％D. 50％试题答案：C6、型号为7210AC轴承的轴承套圈内径为（）。

（单选题）A. 72B. 10C. 50D. 210试题答案：C7、机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为（）。

（单选题）A.B.C.D.试题答案：C8、齿轮根切的现象发生在（）的场合。

（单选题）A. 齿数较少B. 齿数较多C. 模数较小D. 模数较大试题答案：A9、为了把润滑油导入整个磨擦表面之间，应在轴瓦的（）开设油沟。

（单选题）A. 非承载区B. 承载区C. 任意位置D. 承载区与非承载区之间试题答案：A10、下列铰链四杆机构中，能实现急回运动的是（）（单选题）A. 双摇杆机构B. 曲柄摇杆机构C. 双曲柄机构D. 对心曲柄滑块机构试题答案：B11、如图所示凸轮机构的推程运动角是（）。

（单选题）A. 120°B. 110°C. 70°D. 40°试题答案：A12、能满足超越要求的机构是（）。

第5章凸轮机构一、填空题1.凸轮机构中的压力角是和所夹的锐角。

2.凸轮机构中，使凸轮与从动件保持接触的方法有和两种。

3.设计滚子从动件盘形凸轮机构时，滚子中心的轨迹称为凸轮的廓线；与滚子相包络的凸轮廓线称为廓线。

4.盘形凸轮的基圆半径是上距凸轮转动中心的最小向径。

5.从动件作等速运动的凸轮机构中，其位移线图是线，速度线图是线。

6.当初步设计直动尖顶从动件盘形凸轮机构中发现有自锁现象时，可采用、、等办法来解决。

7.在设计滚子从动件盘形凸轮轮廓曲线中，若出现时，会发生从动件运动失真现象。

此时，可采用方法避免从动件的运动失真。

8.用图解法设计滚子从动件盘形凸轮轮廓时，在由理论轮廓曲线求实际轮廓曲线的过程中，若实际轮廓曲线出现尖点或交叉现象，则与的选择有关。

9.在设计滚子从动件盘形凸轮机构时，选择滚子半径的条件是。

10.平底从动件盘形凸轮机构中，凸轮基圆半径应由来决定。

11.凸轮的基圆半径越小，则凸轮机构的压力角越，而凸轮机构的尺寸越。

12.凸轮基圆半径的选择，需考虑到、，以及凸轮的实际廓线是否出现变尖和失真等因素。

13.在许用压力角相同的条件下，从动件可以得到比从动件更小的凸轮基圆半径。

或者说，当基圆半径相同时，从动件正确偏置可以凸轮机构的推程压力角。

14.直动尖顶从动件盘形凸轮机构的压力角是指；直动滚子从动件盘形凸轮机构的压力角是指。

15.凸轮的基圆半径越小，则机构越，但过于小的基圆半径会导致压力角，从而使凸轮机构的传动性能变。

16.凸轮机构从动件运动规律的选择原则为。

17.凸轮机构中的从动件速度随凸轮转角变化的线图如图所示。

在凸轮转角处存在刚性冲击，在处，存在柔性冲击。

二、判断题1.偏置直动尖顶从动件盘形凸轮机构中，其推程运动角等于凸轮对应推程廓线所对中心角；其回程运动角等于凸轮对应回程廓线所对中心角。

------------- ( )2.在直动从动件盘形凸轮机构中进行合理的偏置，是为了同时减小推程压力角和回程压力角。

《机械设计基础》作业三—凸轮机构及间歇机构姓名班级学号成绩一、填空题：（24分）1、凸轮机构是凸轮、从动件和机架组成的机构。

2、凸轮机构中，凸轮与从动件的接触处，是以点或线相接触，形成高副。

3、凸轮按形状分为盘形凸轮、移动凸轮和圆柱凸轮。

4、按从动件与凸轮的接触形式可分为尖端从动件、滚子从动件和平底从动件三种类型。

5、按从动件的运动形式分，凸轮机构有移动从动件和摆动从动件凸轮机构两大类。

6、凸轮基圆半径是从回转中心到凸轮理论轮廓线的最短距离。

7、平底垂直于导路的直动推杆盘形凸轮机构，其压力角等于 0°。

8、在凸轮机构中常用从动件运动规律中，等速运动规律有刚性冲击；等加速等减速和余弦运动规律有柔性冲击；正弦运动规律有无冲击。

-ρ；若实9、理论轮廓线全部外凸的直动推杆盘形凸轮机构中，滚子半径应取为ρa际轮廓线出现尖点，是因为ρ=r ；压力角对基圆的影响是压力角越大，基圆半径越小。

10、间歇运动机构主要有以下四种_棘轮机构_、槽轮机构、不完全齿轮机构、凸轮式间隙机构_。

11、在棘轮机构中使棘爪能自动啮紧棘轮齿根不滑脱的条件是_棘轮对棘爪的总反力的作用线，必须通过两回转中心之间的连线，即棘轮齿面角θ大于摩擦角ϕ__。

12、有棘齿的棘轮机构制动爪的作用是_防止主动棘爪回程时棘轮反转___。

13、槽轮机构又称为_马氏机构，槽轮机构中槽轮的最少槽数为_Z=3_。

14、对于槽数为4或5的槽轮机构，其拨盘圆销数目的取值范围是__1-3___。

15、对于只有一个圆销，槽数是z的槽轮机构，其运动特性系数为τ=（Z-2）/2Z。

16、不完全齿轮机构中，为防止从动轮在停歇期间游动，在两轮轮缘各装有__锁止弧_。

二、选择题（22分）1、凸轮机构中，从动件的运动规律取决于 B 。

A、凸轮轮廓的大小B、凸轮轮廓的形状C、基圆的大小2、设计凸轮机构时，凸轮的轮廓曲线形状取决于从动件的 A 。

A、运动规律B、运动形式C、结构形状3、等速运动规律的凸轮机构，从动件在运动开始和终止时，加速度值为 B 。

专升本凸轮画图练习题### 专升本凸轮画图练习题#### 练习一：绘制基本凸轮轮廓目的：掌握凸轮的基本绘制方法和步骤。

要求：使用AutoCAD软件绘制一个半径为50mm的圆形凸轮轮廓。

1. 打开AutoCAD软件，新建一个绘图文件。

2. 设置绘图单位为毫米。

3. 使用圆命令（Circle）绘制一个半径为50mm的圆。

4. 标注圆的中心点和半径，确保精度。

5. 保存文件，文件名为“圆形凸轮轮廓”。

#### 练习二：绘制从动件运动规律图目的：理解凸轮与从动件之间的运动关系。

要求：绘制一个凸轮的从动件随凸轮转动的位移-时间图。

1. 确定凸轮的转动速度和周期。

2. 根据凸轮的轮廓，计算从动件在不同时间点的位移。

3. 使用图表绘制软件，如Excel，绘制位移-时间图。

4. 确保图表清晰，坐标轴标注准确。

#### 练习三：设计凸轮的轮廓曲线目的：学习如何根据运动规律设计凸轮轮廓。

要求：设计一个简单的凸轮轮廓，使得从动件实现匀速运动。

1. 确定从动件的运动规律，例如匀速运动。

2. 根据运动规律，计算凸轮轮廓上的各个点。

3. 使用曲线拟合方法，如多项式拟合，得到凸轮的轮廓曲线。

4. 在AutoCAD中绘制凸轮轮廓。

#### 练习四：凸轮的力学分析目的：掌握凸轮与从动件之间的力学关系。

要求：分析凸轮在不同位置时对从动件的作用力。

1. 绘制凸轮和从动件的受力图。

2. 分析凸轮轮廓在不同位置时的压力角。

3. 计算作用力的大小和方向。

4. 总结凸轮设计时的力学要求。

#### 练习五：凸轮的制造工艺分析目的：了解凸轮制造过程中的工艺要求。

要求：分析凸轮制造的工艺流程和质量控制点。

1. 研究凸轮的制造材料和加工方法。

2. 分析制造过程中的关键工艺参数。

3. 确定质量控制点，如尺寸精度、表面粗糙度等。

4. 撰写凸轮制造工艺报告。

#### 结语通过上述练习，学生将能够全面掌握凸轮的设计、绘制、运动规律分析以及制造工艺的基本知识和技能。
