地下防水工程技术交底建设单位：施工单位：监理单位：单体工程名称：分项工程名称：1. 编制依据 (3)1.1. 图纸要求： (3)1.2. 图集 (3)1.3. 招标要求 (3)1.4. 合同要求 (3)1.5. 图纸答疑 (3)1.6. 图纸会审 (3)1.7. 设计变更 (3)1.8. 规范（施工，验收，强条） (3)1.9. 集团房产工程质量要求 (3)1.10. 常见问题质量通病防治措施 (3)2. 施工技术及质量要求 (3)2.1. 施工流程 (4)2.2. 找平层施工 (4)2.3. 保护墙施工 (4)2.4. 底面基层处理 (4)2.5. （细部施工）附加层施工 (4)2.6. 底板防水层施工 (4)2.7. 立面基层处理 (5)2.8. 侧墙防水层加强层施工 (5)2.9. 侧墙防水层施工 (7)2.10. 卷材防水层铺贴完毕，立即进行渗漏检验，有渗漏立即修补，无渗漏时砌永久性保护墙，永久性保护墙每隔5~6m及转角处应留缝，缝宽不小于20mm，缝内用油毡或沥青麻丝填塞。
保护墙与卷材防水层之间缝隙，随砌砖随用1∶3水泥砂浆填满。
82.11. 保护墙施工完毕，随即回填土。
(8)1.编制依据1.1. 图纸要求：1.1.1.底板采用4厚SBS弹性体改性沥青卷材1.1.2.侧墙采用4厚SBS弹性体改性沥青卷材1.1.3.本工程顶板为大面积种植屋面，屋面防水等级为Ⅰ级，采用4厚SBS弹性体改性沥青卷材+4厚耐根穿刺防水卷材1.2. 图集1.3. 招标要求第几条及内容提要，具体见施工过程及质量要求，无则写无1.4. 合同要求钢筋厂家应为莱钢、永锋、济钢、邯钢1.5. 图纸答疑第几条及内容提要，具体见施工过程及质量要求，无则写无1.6. 图纸会审第几条及内容提要，具体见施工过程及质量要求，无则写无1.7. 设计变更编号为xx关于什么的变更，无则写无1.8. 规范（施工，验收，强条）1.9. 集团房产工程质量要求1.10. 常见问题质量通病防治措施2.施工技术及质量要求本工程采用外防外贴方式施工，底板采用空铺法施工，侧墙采用满粘法施工，卷材铺贴与粘贴采用热熔法施工，严谨在雨天、雪天、五级及以上大风中施工，且施工环境气温不宜低于-10°。

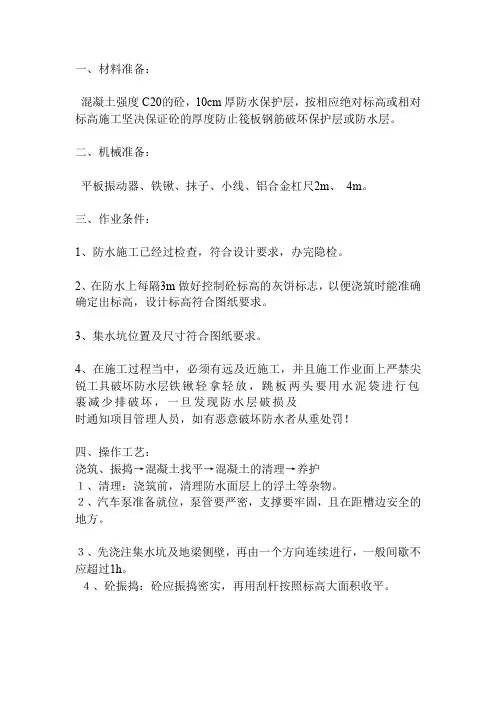

一、材料准备：
混凝土强度C20的砼，10cm厚防水保护层，按相应绝对标高或相对标高施工坚决保证砼的厚度防止筏板钢筋破坏保护层或防水层。
二、机械准备：
平板振动器、铁锹、抹子、小线、铝合金杠尺2m、4m。
三、作业条件：
1、防水施工已经过检查，符合设计要求，办完隐检。
2、在防水上每隔3m做好控制砼标高的灰饼标志，以便浇筑时能准确确定出标高，设计标高符合图纸要求。
3、集水坑位置及尺寸符合图纸要求。
4、在施工过程当中，必须有远及近施工，并且施工作业面上严禁尖锐工具破坏防水层铁锹轻拿轻放，跳板两头要用水泥袋进行包裹减少排破坏，一旦发现防水层破损及
时通知项目管理人员，如有恶意破坏防水者从重处罚！
四、操作工艺：
浇筑、振捣→混凝土找平→混凝土的清理→养护
１、清理：浇筑前，清理防水面层上的浮土等杂物。
２、汽车泵准备就位，泵管要严密，支撑要牢固，且在距槽边安全的地方。
３、先浇注集水坑及地梁侧壁，再由一个方向连续进行，一般间歇不应超过1h。
４、砼振捣：砼应振捣密实，再用刮杆按照标高大面积收平。
５、混凝土表面用木抹子二遍找平,排出浮桨，用铁抹子收活达到面层要求。
6 、防水挡墙立面进行拉毛抹灰。
7、养护：混凝土浇筑完毕后，应及时养护保持混凝土润湿状态张贴塑料地膜进行封闭。
五、质量标准：
1、保证项目：混凝土配合比、搅拌、制作、养护和试验。
2、基本项目：混凝土应振捣密实，表面平整，达到面层要求。
3、允许偏差项目：标高：±5mm表面平整度：5mm。

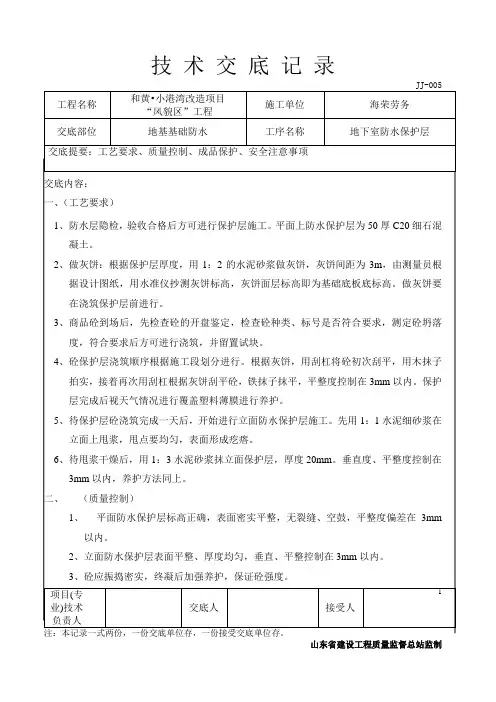

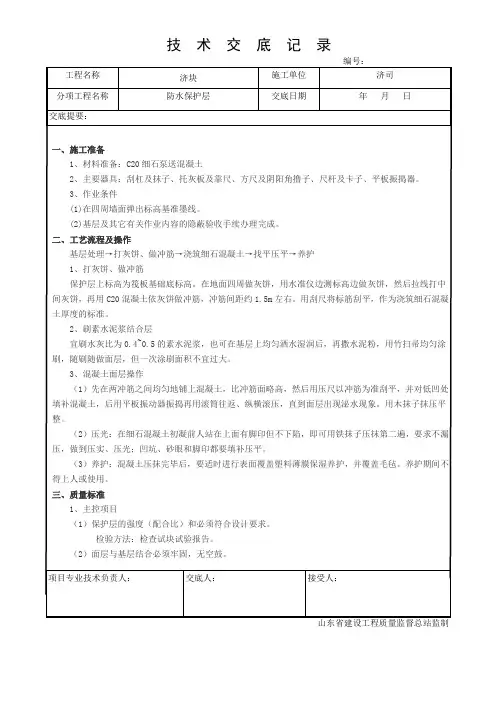

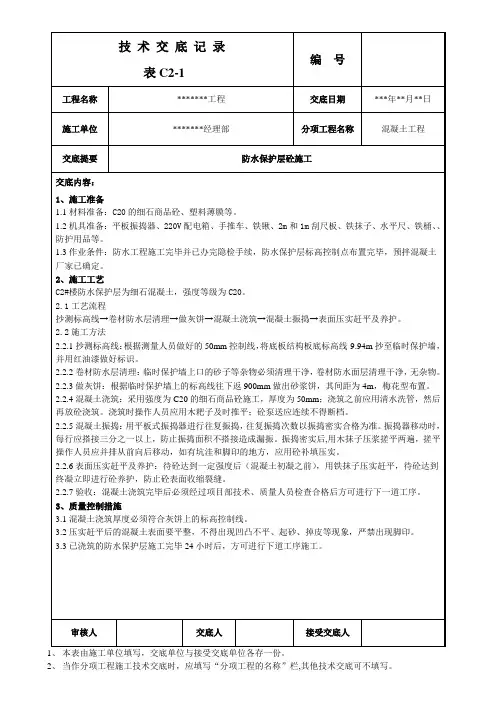

防水保护层技术交底一、施工准备(一)施工材料及机具该防水保护层为50mm厚C20细石砼。
施工机具：手推车、尖铁锨、平铁锨、平板振动器、溜槽、脚手板、刮杆、木抹子等.（二）作业条件：1．防水施工完毕并经验收合格；2．砼保护层施工边框、标高包括地坑、排水沟的边框、标高控制线全部完成，并检查符合设计要求;3．实验室根据设计要求和材料确定C20细石混凝土的配合比，搅拌厂对搅拌、运输设备全部检查,确保混凝土供应符合要求；4．现场混凝土试模准备好,实验室具备试块养护条件。
二、施工操作工艺（一）工艺流程：防水层验收、处理→找标高、水平控制线→混凝土铺设→振捣→找平→养护（二)施工要点1．清除防水表层的杂物等并验收合格；2．沿基坑周边墙壁弹上水平标高线,在坑底沿纵横向每间隔3m做一混凝土饼,用水平仪超平.3．在基坑边作好溜槽，溜槽距地面保持1.0m以上，以方便小推车直截接料，并能够防止发生离析现象；4．按照浇筑方向铺设脚手板，脚手板上铺一层旧竹胶板,脚手板下铺一层彩条布，砼用小推车运至浇筑地点，运送时应防止离析或水泥浆流失;5．进场砼核对其标号无误，并检查其塌落度、和易性,按要求取样制作试块，保证2组标准养护试块、5组同条件试块;6．在铺设砼前注意作好对防水保护层的保护；7．铺设混凝土：为控制垫层的厚度,提前按照3m左右间距作好砌筑控制标高的水泥墩；8．振捣：用铁锨摊平砼,不要破坏了防水层，厚度与水泥墩浇平,要确保砼的密实；9．找平：摊平压实后按照控制标高桩位为准检查平整度，高的铲掉，凹处补平.用水平刮杆刮平，表面再用木抹子搓平.在地坑和排水沟的放坡处，按照设计要求作出坡面；10。
在混凝土浇筑完成抹平后用塑料薄膜全部覆盖保护。
三、质量标准1．商品砼的配合比、原材质量、搅拌、运输、养护和施工符合施工规定和有关规定；2．砼试块的取样、制作、养护和实验必须符合施工规范的规定;3．砼摊匀压实，无蜂窝、孔洞等现象；4．砼垫层厚薄均匀,无厚薄不均、凹凸不平，下陷断裂等现象，表面找平层必须坚固，无松动、起鼓、起砂等现象。

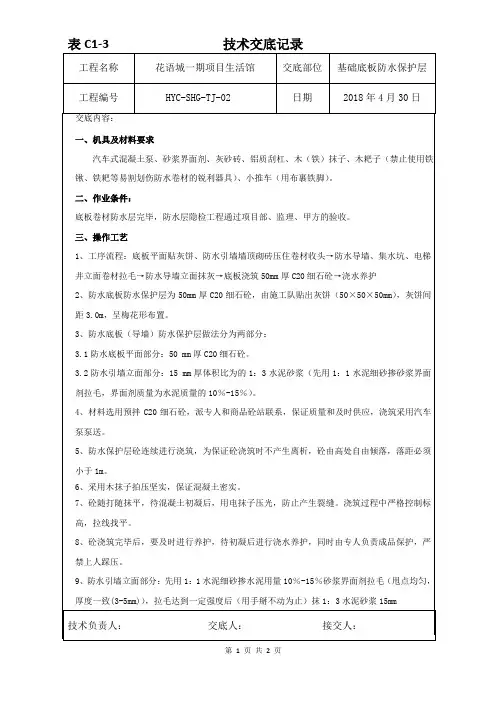

施工技术交底
工程名称泗水财富大厦施工单位江苏建工
交底部位基础底板防水保护层砼浇筑交底日期
一、机具及材料要求
铝质刮杠、木（铁）抹子、木耙子（禁止使用铁锹、铁耙等易割划伤防水卷材的锐利器具）、小推车（用布裹铁脚）。
二、作业条件：
(一)底板卷材防水层完毕，防水层隐检工程通过甲方、监理、项目部的验收。
(二)防水层表面清理干净，无杂物。
三、操作工艺
(一)工序流程：底板平面贴灰饼、砖模墙墙顶砌砖压住卷材收头→集水坑、电梯井立面卷材拉毛
→砖模墙立面放置木胶合板→底板浇筑40mm厚C20细石砼→浇水养护
(二)防水底板防水保护层为40mm厚C20细石砼，施工前必须由施工队贴出灰饼，做出面层标高
基准点，用水准仪控制标高，面层标高为设计筏板底标高。
灰饼间距3.0m，呈梅花形布置。
集水坑以及电梯坑下四角上必须贴灰饼。
(三)防水底板（砖模墙体）防水保护层做法分为三部分：
1.防水底板平面部分：40mm厚C20细石砼。
2.集水坑等斜面部分：40mm厚C20细石砼，或者采用体积比为的1：2.5水泥砂浆（先用
1：1水泥细砂掺砂浆界面剂拉毛，界面剂质量为水泥质量的10％-15％）。
3.砖模墙立面部分：采用15cm模板临时保护，模板放置时硬拼，固定牢固。
(四)材料选用预拌C20细石砼，厚度40mm，由工长和商品砼站联系，保证质量和及时供应。
(五)防水保护层砼连续进行浇筑，为保证砼浇筑时不产生离析，砼由高处自由倾落，落距必须小
于2m。
当超过2m时，沿串筒或溜槽下落。
串筒或溜槽的布置根据浇筑面积，浇筑速度和
铺平砼的能力，进行布置。
(六)混凝土送至工作面后，先用木耙子将混凝土赶开，接着用刮杠按照灰饼高度将混凝土刮平，
然后用木抹子往返抹压，如有凹处用砼填平。
(七)抹面层、压光。
当面层混凝土收水后，用木抹子用力搓平、抹平。
第一遍抹压用铁抹子轻压
直到出浆为止，第二遍当面层初凝后，砼面踩上去有脚印但不下陷时，用铁抹子进行第二遍
抹压，把凹坑填平，注意不得漏压。
第三遍抹压在面层终凝前进行，此遍要用力抹压，将混
凝土表面压平、压光。
（八）面层抹完24小时后进行喷水养护，每天设专人进行养护，保持湿润，养护时间不少于3天。
四、质量标准。
(一)保证项目：砼强度必须符合设计要求，砼与防水层结合必须牢固，无空鼓。
施工技术交底
工程名称泗水财富大厦施工单位江苏建工交底部位基础底板防水保护层砼浇筑交底日期
(二)基本项目：砼表面无裂纹、麻面、起砂等现象。
(三)允许偏差项目：
1.表面平整度：3mm，用2m靠尺和楔形尺检查。
2.标高：+3mm，用水准仪检查或拉线尺量。
五、成品保护。
(一)在浇筑过程中，水准仪支腿下要垫防护板，防止碰坏防水层。
(二)施工人员在防水层上施工时最好穿软底鞋，禁止穿带钉子的鞋。
(三)砼终凝前不得进行下道工序操作，防止保护层空鼓、起砂。
(四)保护层施工完毕后，强度达到1.2MPa后方可上人。
六、安全注意事项。
(一)操作工人必须经过安全教育、培训，而且安全教育考试成绩合格。
(二)施工人员进入施工现场必须带好安全帽。
(三)施工人员不许带打火机或火柴进入施工现场，更不许在现场吸烟。
(四)施工人员不许在施工现场打闹嬉戏，防止坠落。
(五)现场配置必需数量的消防器材。
七、环保注意事项
(一)防水层上清理出的卷材废料、杂物、垃圾等存于指定地方，不可随便堆放。
(二)运输细石砼时，禁止遗洒，如有遗洒及时清除。
技术负责人交底人接受交底人。
