关键尺寸标注与检查

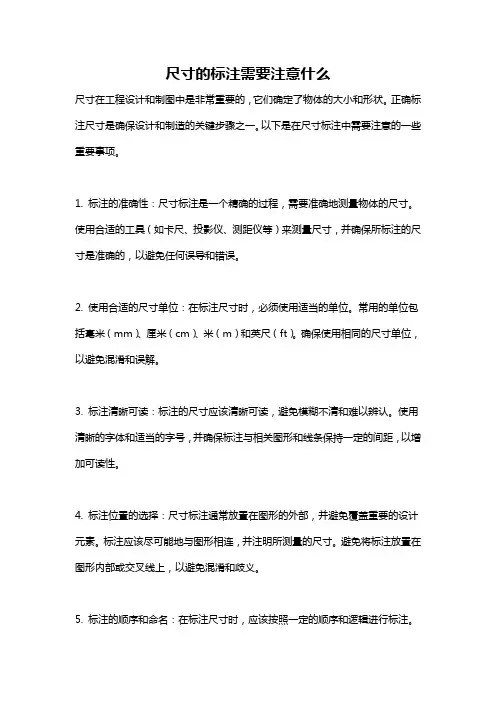

尺寸的标注需要注意什么尺寸在工程设计和制图中是非常重要的，它们确定了物体的大小和形状。

正确标注尺寸是确保设计和制造的关键步骤之一。

以下是在尺寸标注中需要注意的一些重要事项。

1. 标注的准确性：尺寸标注是一个精确的过程，需要准确地测量物体的尺寸。

使用合适的工具（如卡尺、投影仪、测距仪等）来测量尺寸，并确保所标注的尺寸是准确的，以避免任何误导和错误。

2. 使用合适的尺寸单位：在标注尺寸时，必须使用适当的单位。

常用的单位包括毫米（mm）、厘米（cm）、米（m）和英尺（ft）。

确保使用相同的尺寸单位，以避免混淆和误解。

3. 标注清晰可读：标注的尺寸应该清晰可读，避免模糊不清和难以辨认。

使用清晰的字体和适当的字号，并确保标注与相关图形和线条保持一定的间距，以增加可读性。

4. 标注位置的选择：尺寸标注通常放置在图形的外部，并避免覆盖重要的设计元素。

标注应该尽可能地与图形相连，并注明所测量的尺寸。

避免将标注放置在图形内部或交叉线上，以避免混淆和歧义。

5. 标注的顺序和命名：在标注尺寸时，应该按照一定的顺序和逻辑进行标注。

通常情况下，可以按照从上到下、从左到右的顺序进行尺寸标注。

使用简洁的标注命名，并确保标注的组织结构清晰可辨，便于阅读和理解。

6. 避免冗余标注：尺寸标注应该确保准确和必要，避免重复或不必要的标注。

冗余标注会导致混淆和困惑，并增加制图的复杂性。

仅标注必要的尺寸，确保它们能够正确反映设计要求。

7. 标注的一致性：在制图过程中，应该保持标注的一致性。

相同类型的尺寸应该使用相同的标注方法，并保持一致的标注样式和符号。

这样可以使制图更加统一和易读。

8. 考虑公差：在某些情况下，尺寸标注还需要考虑公差的问题。

公差是指制造或加工中允许的尺寸偏差范围。

标注时应该注明所允许的尺寸偏差，并确保设计和制造能够在公差范围内满足要求。

以上是在尺寸标注中需要注意的一些重要事项。

正确的尺寸标注对于工程设计和制造非常关键，它可以确保产品的质量和准确性，减少误解和错误。

施工图纸最容易出错的细节，请仔细检查！引言：施工图纸是建筑施工的依据和指导，它直接关系到工程的质量和进度。

然而，施工图纸中往往存在着各种易出错的细节，这些细节的错误可能导致施工过程中的问题和隐患，进而影响到工程的质量和安全。

因此，对施工图纸进行仔细检查是确保工程顺利实施的重要环节。

一、尺寸标注：1. 尺寸单位标注错误：如未标注单位或标注错误单位，可能导致施工误差。

2. 尺寸标注与图纸不符：标注的尺寸与图纸中实际尺寸不符，可能导致施工偏差。

二、材料规格：3. 材料规格标注错误：标注的材料规格与实际使用的材料规格不符，可能导致施工困扰。

4. 缺乏材料规格标注：没有对材料规格进行准确的标注，可能导致混乱和误用。

三、构造连接：5. 构件连接方式标注错误：标注的构造连接方式与实际施工不符，可能导致连接强度不够或不稳定。

6. 缺少构造连接细节：没有详细标注构造连接的细节，可能导致施工不明确和施工质量不稳定。

四、图纸符号：7. 符号标注错误：标注的图纸符号与实际意思不符，可能导致施工误解。

8. 缺少符号标注：没有准确标注图纸符号，可能导致施工不明确和施工质量不稳定。

五、图纸布置：9. 图纸布置混乱：图纸的布置不合理，导致阅读和理解困难，可能导致施工错误。

10. 缺少图纸布置标准：没有遵循统一的图纸布置标准，可能导致施工困惑和质量问题。

详细解释每个细节的出错可能性和后果：1. 尺寸标注：尺寸标注错误会直接影响到施工的精度和质量。

如果尺寸单位标注错误，施工人员可能按照错误的单位进行施工，导致测量和安装误差。

如果尺寸标注与图纸不符，施工人员可能按照标注的尺寸来进行施工，导致构件不匹配或者不稳定。

2. 材料规格：材料规格标注错误会导致施工人员使用错误的材料规格，从而影响施工的质量和安全。

缺乏材料规格标注会给施工人员带来困扰，他们可能无法准确选择和使用材料。

3. 构造连接：构造连接方式标注错误会导致施工人员使用错误的连接方式，从而影响构件的连接强度和稳定性。

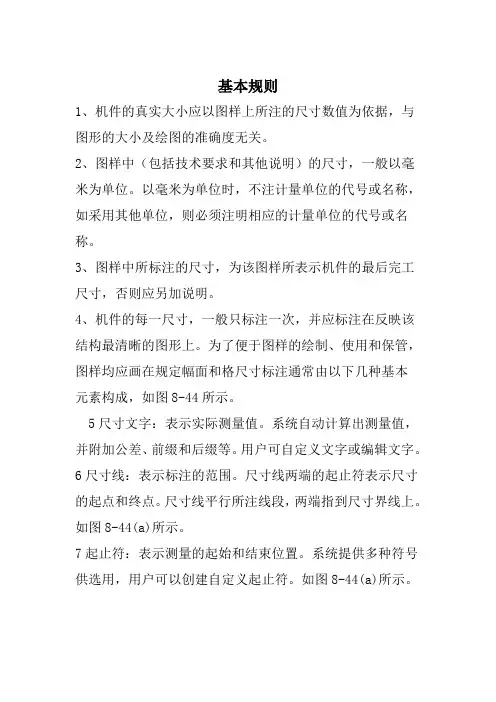

基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。

以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。

4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成，如图8-44所示。

5尺寸文字：表示实际测量值。

系统自动计算出测量值，并附加公差、前缀和后缀等。

用户可自定义文字或编辑文字。

6尺寸线：表示标注的范围。

尺寸线两端的起止符表示尺寸的起点和终点。

尺寸线平行所注线段，两端指到尺寸界线上。

如图8-44(a)所示。

7起止符：表示测量的起始和结束位置。

系统提供多种符号供选用，用户可以创建自定义起止符。

如图8-44(a)所示。

8尺寸界线：从被标注的对象延伸到尺寸线。

起点自注点偏移一个距标注尺寸的三要素1. 尺寸界线——用来限定所注尺寸的范围。

用细实线绘制。

一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。

超出尺寸线终端2-3mm。

2. 尺寸线（含有箭头）——用细实线绘制。

要与所注线段平行。

3. 尺寸数字标注尺寸的符号直径用“Ф”表示，球用“SФ”、“SR”表示。

半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（）”1、标注线性尺寸时：水平方向数字字头朝上；垂直方向数字字头朝左。

2、标注角度尺寸时：数字一律水平书写，注在尺寸线的中断处、外侧或引出，尺寸线是圆弧线。

实际上根本不是这样的，数字不必水平书写。

3、标注圆和圆弧时：圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时，尺寸线应通过圆心。

尺寸数字不能被任何图线穿过；大尺寸在外，小尺寸在内。

用CAD设计精确的尺寸标注在CAD设计中，尺寸标注是十分关键的一步。

准确的尺寸标注不仅能够确保设计的准确性，还能够方便制造和检查。

下面将介绍一些使用CAD软件进行精确尺寸标注的技巧。

1. 选择正确的标注工具：在CAD软件中，通常有多种标注工具可供选择，如线性尺寸、径向尺寸、角度尺寸等。

根据设计的需要，选择相应的标注工具进行标注。

比如，在设计一个零件的尺寸时，可以使用线性尺寸工具进行标注。

2. 确定标注的起点和终点：在进行尺寸标注之前，需要先确定标注的起点和终点。

起点是标注线的起始位置，通常与被标注的对象的特征点对齐。

终点是标注线的结束位置，通常与被标注的对象的另一个特征点对齐。

在选择起点和终点时，要将其位置放置在合适的位置，以便于观察和读取。

3. 设置标注的尺寸文字风格：在进行尺寸标注之前，可以设置标注的尺寸文字风格。

可以选择不同的字体、字号、颜色等进行设置。

一般情况下，选择清晰易读的字体和适当的字号，以确保标注的准确性和可读性。

4. 使用对齐功能：CAD软件通常提供对齐功能，可以帮助我们快速准确地将标注线与被标注对象对齐。

比如，在进行线性尺寸标注时，可以使用对齐功能将标注线与被标注对象的两个特征点对齐，以确保标注的准确性。

5. 避免标注重叠：在进行尺寸标注时，要注意避免标注文字之间的重叠。

如果标注文字重叠在一起，会导致标注的不清晰，难以读取。

可以通过调整文字的位置或字号大小来避免标注重叠。

6. 标注注意事项：在进行尺寸标注时，还需要注意一些细节。

首先，要确保标注的尺寸是准确的，可以通过测量或计算来得到。

其次，要注意标注的一致性，即相同特征的尺寸标注应该使用相同的标注方式和风格。

最后，要将标注放置在合适的位置，以便于观察和读取。

总而言之，CAD设计中的精确尺寸标注是确保设计准确性和方便制造和检查的关键步骤。

通过选择正确的标注工具、确定标注的起点和终点、设置标注的尺寸文字风格、使用对齐功能、避免标注重叠以及注意一些细节，我们可以高效准确地进行尺寸标注。

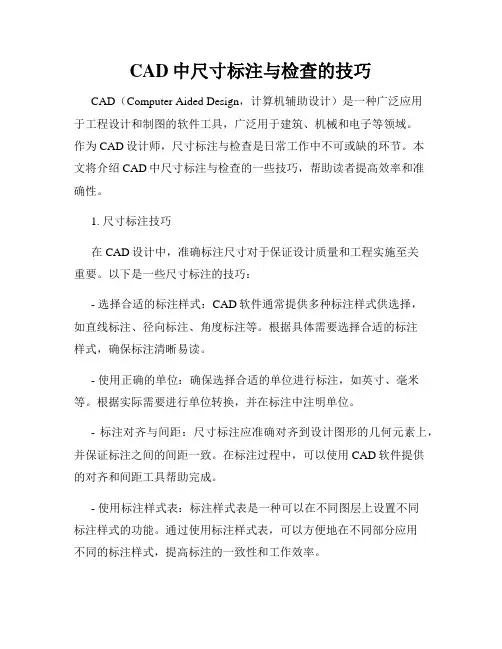

CAD中尺寸标注与检查的技巧CAD（Computer Aided Design，计算机辅助设计）是一种广泛应用于工程设计和制图的软件工具，广泛用于建筑、机械和电子等领域。

作为CAD设计师，尺寸标注与检查是日常工作中不可或缺的环节。

本文将介绍CAD中尺寸标注与检查的一些技巧，帮助读者提高效率和准确性。

1. 尺寸标注技巧在CAD设计中，准确标注尺寸对于保证设计质量和工程实施至关重要。

以下是一些尺寸标注的技巧：- 选择合适的标注样式：CAD软件通常提供多种标注样式供选择，如直线标注、径向标注、角度标注等。

根据具体需要选择合适的标注样式，确保标注清晰易读。

- 使用正确的单位：确保选择合适的单位进行标注，如英寸、毫米等。

根据实际需要进行单位转换，并在标注中注明单位。

- 标注对齐与间距：尺寸标注应准确对齐到设计图形的几何元素上，并保证标注之间的间距一致。

在标注过程中，可以使用CAD软件提供的对齐和间距工具帮助完成。

- 使用标注样式表：标注样式表是一种可以在不同图层上设置不同标注样式的功能。

通过使用标注样式表，可以方便地在不同部分应用不同的标注样式，提高标注的一致性和工作效率。

2. 尺寸检查技巧尺寸检查是验证设计图形尺寸是否符合要求的重要环节。

以下是一些尺寸检查的技巧：- 使用CAD软件提供的检查工具：CAD软件通常提供了一些检查工具，例如尺寸检查和几何限制检查等。

可以利用这些工具快速检查设计中存在的问题，并及时修复。

- 标准参考：根据相关的设计标准和规范，检查设计图形中的各项尺寸是否达到要求。

例如，在建筑设计中，要检查楼板厚度是否符合安全标准。

- 借助第三方软件：除了CAD软件自带的检查工具，还可以借助第三方软件进行尺寸检查。

这些软件通常具有更丰富的功能和更高的准确性，能够帮助快速识别和定位设计中的尺寸问题。

3. 常见问题与解决方案在CAD设计和尺寸标注中，常会遇到一些问题。

以下是一些常见问题及其解决方案：- 标注重叠：当标注数量较多时，可能出现标注重叠的情况，导致标注难以阅读。

– 26 –工装设计·机械结构制图工作中尺寸标注的原则与要点doi:10.16648/ki.1005-2917.2020.01.019机械结构制图工作中尺寸标注的原则与要点孙建才（石家庄麦特达电子科技有限公司，河北石家庄　050000）摘要： 在机械制图过程中，尺寸标注占据着重要的位置，其关系到整体制图工作的有效性，更直接成为影响机械零件制造的重要因素。

本文从制图工作中尺寸标注的原则角度展开分析，而后进一步结合实际工作，就制图过程中尺寸标注的重点展开讨论。

关键词： 机械；制图；尺寸标注机械制图，是机械设计、制造一直到维修整个生命周期的重要技术文件，也是各个环节工程技术人员得以有效沟通的和交流技术思想的重要依据。

在展开制图工作的过程中，图样和尺寸是两个关键因素，其中图样能够实现对于机件形状和结构的有效表达，而尺寸则是用于规范机件实际大小和相对位置的标尺。

只有精准的尺寸标定，才能让机械制图实现其价值。

1. 制图工作中尺寸标注的原则分析在展开制图尺寸标注工作的过程中，涉及到多个方面的细节需要关注，诸如国家标准、基准的选择、机件的加工方法等，都成为影响尺寸标注工作的要点所在。

只有对这些规则和原则加以掌握，才能切实提升制图工作的整体质量。

在展开尺寸标注工作之前，必须明确制图尺寸标注的基本规则。

国家标准（GB/T4458.4–2003）中对此有明确规定，实际工作中应当严格遵守。

例如，除了毫米单位，其他单位都需要特别标出。

对于零件上的尺寸，通常在图样中仅进行一次标注，并且标注在能够对该结构进行良好反映的图形之上。

并且应当注意，通常在图样中标注的尺寸应当是零件完工后的尺寸，如果并非如此，则需要特别加以说明。

在遵守相关国家规定的基础上，还要进一步遵循几个原则，才能确保机械制图工作的有效展开。

其一，正确性。

尺寸标准本身的正确以及准确，是保证机械制图工作有效的根基所在。

但是除此以外，尺寸标准还应当符合国家相关技术标准，对于技术标准中的相关规定必须严格遵守，在充分树立标准意识的基础之上，对尺寸标注相关规则进行深刻理解和贯彻。

尺寸标注注意事项和步骤一、轴的尺寸标注1.形体分析和工艺（加工方法和加工过程）分析2.基准选择长度方向的主基准选择轴的一个端面为主基准，另一端面和轴肩的两面作为辅助基准；宽度和高度方向的基准选择轴线；3.标注定形尺寸（按加工工序）：1)轴的定形尺寸φ32×180（备料尺寸）；2)标注右端圆柱定形尺寸φ22×100（车圆）；3)标注左端圆柱定形尺寸φ24×72（掉头车圆）；4)标注左端端圆柱定形尺寸φ16×32（继续车圆）；5)标注退刀槽16×1.5、砂轮越程槽3×0.4及键槽长度20、右端深槽定形尺寸30×8（铣）；6)键槽的宽度和深度定形尺寸在移出断面图中标注；7)标注左端螺纹定形尺寸M16（车螺纹）；4.标注定位尺寸：1)右端圆柱端面共面和中心轴线共线，定位尺寸可省略；2)其他圆柱类似；3)标注键槽定位尺寸10，和键槽底面定位尺寸20；5.检查是否已标注总体尺寸，有否漏标和重复标注的尺寸，是否有封闭尺寸链。

二、三通体的尺寸标注1.形体分析和加工工艺分析零件结构比较复杂，先采用铸造的方法制造零件毛坯；在用各种机床加工各个面；机加工时，首先加工底面，由水平中心线到底面的尺寸58车底面；再根据底面到上端面的尺寸98车上端面；工件换位置，车左端面和前端面；其次，加工各个光孔；最后车螺纹孔。

2.三通体零件由以下几部分组成：1)底部连接圆环板：外径74，内径32，高度10；其上4个均布孔直径8，定位尺寸直径58的圆；2)竖直方向圆筒：外径44，内径32，底部和底板1接触，上端的定形圆弧直径为64和523)前后方向的带3个均布螺孔的圆桶：外圆柱直径64长度54，内圆柱直径54长度48，突耳（总长18）由2部分组成：前部是半径7长度为（18-7）的半圆柱，后部是半径为7的半球，突耳内是M6的螺纹孔（光孔深15，螺纹长度12），突耳定位圆直径644)左侧圆筒：外径44，内径30，右端圆弧直径64和52，长度（68-18）5)左侧内螺纹圆筒：外径48，内径30，长度18；螺纹大径36，深度166)右侧90度弯管（圆环）：弯管半径30，角度90度，外径40，内径40-12=28，左端圆弧直径64和52，上端面与7接触7)上端连接板：厚度10，内径28，前后外圆弧半径10，圆心中心距58，左右圆弧半径48，圆弧间公切线连接，连接孔直径11，深度10.3.基准（包括主基准和辅助基准）选择1)长度方向基准：垂直中心线为主基准，右端面为辅助基准2)高度方向基准：水平中心线为主基准，底面为辅助基准3)宽度方向基准：竖直中心线为主基准，前端面为辅助基准4.标注步骤和过程先标定形尺寸，在标定位尺寸1)底部连接圆环板1尺寸标注：集中标注在主视图上，因为连接孔是均布的所以其定形尺寸标注在俯视图上2)标注竖直圆筒2尺寸：集中标注在主视图上外径44，内径32，上端圆弧直径64和523)前后方向的带3个均布螺孔的圆桶3尺寸标注：外径和内径在主视图上已标注；长度标注在左视图上，注意标48和54的区别！！在主视图上标注螺孔尺寸，在左视图上标注突耳总宽18和球半径SR7 注意SR的输入和孔深的文字标注方法（电脑操作演示）。

教你如何标注尺寸标注尺寸是一种常用的技术操作，可用于制作设计图、工程图纸或产品规格。

尺寸标注的目的是为了明确表示所要标注对象的具体尺寸，并使其易于理解和交流。

以下是一些步骤，可以教你如何正确地进行尺寸标注。

1.确定标注的对象：首先，你需要确定要标注的对象。

这可以是一个线段、一个角度、一个圆的直径或半径，或者是一个面的边长或面积。

确保你清楚地知道要标注的对象是什么。

2.选择标注工具：选择适当的标注工具。

一些常用的标注工具包括尺子、量角器、卷尺和经纬仪。

根据需要选择合适的工具。

3.选择标注位置：根据设计要求，选择合适的位置标注尺寸。

一般来说，尺寸标注应位于所要标注对象的附近，清晰可见，并不遮挡其他重要信息。

4.选择标注单位：根据所在领域的标准，选择适当的标注单位。

常用的单位有毫米、厘米、米和英寸。

确保选择的单位与设计要求相一致。

5.阅读工具的度量刻度：务必确保你能准确地读取工具上的度量刻度。

这样才能保证你所测量出来的尺寸是准确的。

6.对象标注：用选定的标注工具，测量所要标注对象的尺寸。

确保工具与对象之间有良好的接触，并将工具保持平稳。

如果需要测量角度，确保工具与角度的边缘对齐。

7.标注尺寸：根据实际测量结果，在合适位置使用直线、箭头或其他标注符号标注尺寸。

如果有需要，可以在尺寸标注旁边添加文字以进一步说明。

8.使用符号：确保你熟悉所在领域的尺寸标注规范。

这样可以避免混淆或误解。

常见的尺寸标注符号包括直线、箭头、弧线和尺寸线。

会使用这些符号可以使标注更加清晰和易于理解。

9.检查标注：标注完成后，务必再次检查所有的尺寸标注，确保没有错误或遗漏。

尺寸标注的准确性至关重要，因为它直接影响到设计、制造或施工的准确性和质量。

10.存档和交流：根据需要，将标注后的图纸或文档存档，并与相关人员交流。

确保所需的尺寸和规格信息清晰可见，并易于使用和理解。

总结起来，标注尺寸是一项细致的工作，需要耐心和专注。

准确的尺寸标注有助于有效地传达设计意图，并确保最终产品或工程的质量和符合规格要求。

36条施工图纸最容易出错的细节，请仔细检查！引言：施工图纸是建筑设计中至关重要的一环，它是设计师与工程师之间沟通的桥梁，同时也是建筑项目顺利进行的基础。

然而，即使对于经验丰富的设计师来说，一不小心就可能在施工图纸中犯下错误。

本文将列举36条施工图纸最容易出错的细节，并详细解释每个细节的出错可能性和后果，最后提供预防措施和建议。

一、尺寸标注1. 尺寸标注的缺失或错误会导致施工人员无法准确进行施工，严重影响工程质量。

2. 尺寸标注的错误可能引发施工过程中的变更，增加项目成本和时间。

二、材料规格3. 材料规格错误可能导致施工中材料无法符合设计要求，降低工程质量。

4. 材料规格错误还可能导致采购的材料与现场实际情况不符，增加材料浪费和成本。

三、构造连接5. 构造连接的错误可能导致结构不牢固，危及工程安全性。

6. 构造连接的错误也可能导致施工过程中需进行更多的修改和调整，增加工程成本和时间。

四、管道走向7. 管道走向的错误可能导致排水、供水等系统无法正常运行，影响居民生活质量。

8. 管道走向的错误还可能在施工过程中需要打破墙面进行修改，增加工程成本和时间。

五、电气布置9. 电气布置的错误可能导致电路短路、火灾等安全问题。

10. 电气布置的错误还可能导致需要重新布线，增加工程成本和时间。

六、开关、插座位置11. 开关、插座位置错误可能导致家居设备无法正常使用，影响居民生活。

12. 开关、插座位置的错误还可能导致施工过程中需要进行重新布线，增加工程成本和时间。

七、天花、吊顶13. 天花、吊顶的高度设计错误可能导致施工后无法满足功能和美观要求。

14. 天花、吊顶的高度设计错误还可能导致需要重新调整，增加工程成本和时间。

八、楼梯设计15. 楼梯设计的错误可能导致楼梯不符合人体工程学原理，增加使用风险。

16. 楼梯设计的错误还可能导致需要重新设计和施工，增加工程成本和时间。

九、窗户位置和尺寸17. 窗户位置和尺寸的错误可能导致采光和通风效果不佳，影响居住体验。

基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。

以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。

4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成，如图8-44所示。

5尺寸文字：表示实际测量值。

系统自动计算出测量值，并附加公差、前缀和后缀等。

用户可自定义文字或编辑文字。

6尺寸线：表示标注的范围。

尺寸线两端的起止符表示尺寸的起点和终点。

尺寸线平行所注线段，两端指到尺寸界线上。

如图8-44(a)所示。

7起止符：表示测量的起始和结束位置。

系统提供多种符号供选用，用户可以创建自定义起止符。

如图8-44(a)所示。

8尺寸界线：从被标注的对象延伸到尺寸线。

起点自注点偏移一个距标注尺寸的三要素1. 尺寸界线——用来限定所注尺寸的范围。

用细实线绘制。

一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。

超出尺寸线终端2-3mm。

2. 尺寸线（含有箭头）——用细实线绘制。

要与所注线段平行。

3. 尺寸数字标注尺寸的符号直径用“Ф”表示，球用“SФ”、“SR”表示。

半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（）”1、标注线性尺寸时：水平方向数字字头朝上；垂直方向数字字头朝左。

2、标注角度尺寸时：数字一律水平书写，注在尺寸线的中断处、外侧或引出，尺寸线是圆弧线。

实际上根本不是这样的，数字不必水平书写。

3、标注圆和圆弧时：圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时，尺寸线应通过圆心。

尺寸数字不能被任何图线穿过；大尺寸在外，小尺寸在内。

从工作实际出发谈谈零件图中尺寸标注的合理性在工程图纸中，尺寸标注是非常重要的。

它是工程师将设计意图传达给制造工人和质量检验人员的一种方式，对于确保产品质量和一致性非常关键。

尺寸标注的合理性主要体现在以下几个方面。

第一，尺寸标注应该清晰明确，能够准确地传达设计意图。

工程图纸上的尺寸标注应该包括直线尺寸、角度尺寸、径向尺寸等，并且应该根据需要使用适当的单位和精度进行标注。

尺寸标注的选取应该考虑到制造和测量的可行性，避免标注过于复杂而难以理解和实施。

第二，尺寸标注应该符合产品的设计规范和标准。

不同的产品可能有不同的设计规范和标准，尺寸标注应该符合相应的规范和标准要求。

在机械工程中，常用的标准有GB/T1804、GB/T3785、GB/T6060等，这些标准规定了尺寸标注的方式、要求和符号，工程师在进行尺寸标注时应该遵循这些标准。

尺寸标注应该具有明确的量纲和公差要求。

在工程图纸中，尺寸标注需要包括量纲和公差两个方面的要求。

量纲是指对零件尺寸的要求，包括最大尺寸、最小尺寸和基准尺寸。

公差是指允许的尺寸偏差范围，用于确保零件之间的相互配合和装配的合适性。

尺寸标注要求量纲和公差要清晰明确，并且与产品的设计需求相匹配，以确保产品的功能和性能。

第四，尺寸标注应该考虑到制造和测量的可行性。

在进行尺寸标注时，工程师需要考虑到零件的制造和测量工艺，以确保标注的尺寸可以在实际操作中得到准确的实施和测量。

在标注外圆尺寸时，如果使用了特殊的制造工艺或测量设备，应该在图纸中进行说明，并提供相应的工艺和测量方法。

第五，尺寸标注应该尽量简洁明了，避免过多的冗余和重复。

过多的尺寸标注会使图纸变得复杂和混乱，不利于理解和实施。

在进行尺寸标注时，应该尽量简化和优化，避免重复和多余的标注，只保留对产品功能和性能有决定作用的尺寸标注。

尺寸标注对于工程图纸的合理性和有效性非常重要。

合理的尺寸标注需要清晰明确、符合设计规范和标准、具有明确的量纲和公差要求、考虑到制造和测量的可行性，并且尽可能简洁明了。

高质量CAD文件的尺寸检查与校正方法在CAD设计中，尺寸的准确性和一致性非常重要，因为这直接关系到设计的精确性和工程的可行性。

本文将介绍一些用于检查和校正CAD文件尺寸的方法，以帮助设计师提供高质量的设计作品。

一、尺寸检查方法1. 使用软件工具现代CAD软件通常提供了丰富的工具和功能来检查尺寸。

通过使用这些工具，你可以快速准确地检查CAD文件中的尺寸。

一些常用的软件工具包括尺寸标注工具、尺寸测量工具和尺寸修正工具。

使用这些工具，你可以轻松地在设计过程中检查和调整尺寸。

2. 使用自动化脚本除了软件工具，你还可以编写自动化脚本来检查CAD文件中的尺寸。

这些脚本可以根据预定义的规则和条件自动检测尺寸错误。

例如，你可以编写一个脚本来检查所有的尺寸是否符合设计要求，并标记出错误的尺寸。

使用自动化脚本可以大幅提高尺寸检查的效率和准确性。

3. 进行人工检查尽管软件工具和自动化脚本可以帮助你进行尺寸检查，但人工检查仍然是必要的。

人工检查可以发现一些软件工具无法检测到的问题，并且可以对尺寸进行更全面的审查。

在人工检查过程中，你应该仔细检查每个尺寸，确保其准确性和一致性。

二、尺寸校正方法1. 手动调整尺寸当发现CAD文件中存在尺寸错误时，你可以手动调整这些尺寸来纠正错误。

这可以通过编辑尺寸标注或者直接选择并移动或拉伸尺寸线来实现。

手动调整尺寸需要经验和技巧，因此在进行调整之前要仔细分析和计划。

2. 使用CAD软件的修正功能现代CAD软件通常提供了丰富的修正功能，可以帮助你快速准确地校正尺寸。

例如，你可以使用CAD软件的拉伸、平移、缩放等功能来调整尺寸。

此外，CAD软件还提供了一些高级功能，如干涉检查和参数化建模，可以帮助你更方便地进行尺寸校正。

3. 重新绘制CAD文件在某些情况下，尺寸错误可能比较严重，手动调整或者使用软件修正功能无法满足要求。

这时，重新绘制CAD文件可能是一个更好的选择。

重新绘制CAD文件可以确保尺寸的准确性和一致性，并且可以让你更好地理解和掌握设计。

如何正确理解和应用施工中的尺寸标注尺寸标注在施工中是一项至关重要的任务，它确保施工过程中的准确度和精确度。

正确理解和应用施工中的尺寸标注，可以帮助工程师和施工人员避免错误、节省时间和成本。

本文将介绍如何正确理解和应用施工中的尺寸标注。

一、尺寸标注的定义和作用尺寸标注是指将建筑或工程图纸上的尺寸信息进行标示和记录的过程。

它通常包括线性尺寸、角度尺寸、半径尺寸、直径尺寸等。

尺寸标注的作用主要有以下几点：1. 提供准确信息：尺寸标注可以提供建筑或工程图纸上各部分的准确尺寸信息，确保施工的准确性。

2. 确定工程范围：尺寸标注可以帮助确定工程项目的范围和尺寸要求，为施工人员提供明确的指导。

3. 促进沟通与协作：尺寸标注可以促进不同专业之间的沟通与协作，确保各部分的尺寸要求得到满足。

二、正确理解尺寸标注的基本原则在施工中正确理解尺寸标注有一些基本原则需要遵循，包括：1. 遵循国家标准：在进行尺寸标注时，应该遵循国家相关标准，如GB/T 1804-2009《机械产品尺寸、公差和技术要求》等。

2. 注重精确度：尺寸标注要求精确、准确，应尽量避免使用模糊的尺寸标注，以免产生误解。

3. 考虑可读性：尺寸标注应具备良好的可读性，字迹清晰、大小适中，确保施工人员能够准确理解并进行操作。

4. 与图纸一致：尺寸标注应准确地反映在建筑或工程图纸上的尺寸信息，与图纸相符合。

三、尺寸标注的具体方法和技巧1. 线性尺寸标注：线性尺寸标注是指建筑或工程图纸上直线的长度标注。

在进行线性尺寸标注时，应尽量避免使用过多的标注，保持简洁清晰。

标注线应与标注文字垂直且不重叠。

2. 角度尺寸标注：角度尺寸标注是指建筑或工程图纸上角度的标注。

在进行角度尺寸标注时，应确保角度能够准确表达，标注文字应位于角度的中心位置，清晰可读。

3. 半径和直径尺寸标注：半径和直径尺寸标注是指建筑或工程图纸上圆的半径和直径的标注。

在进行半径和直径尺寸标注时，应清晰地标示圆的中心点，并确保标注文字与圆的位置对应。

《尺寸标注》教学反思《尺寸标注》教学反思本课用2课时完成。

要紧教学内容是“尺寸标注的大体要求”、“尺寸三要素”、“在圆弧上标注尺寸”、“学会纠错尺寸的三要素”。

机械加工图的内容包括尺寸标注，尺寸标注的内容与三视图一样。

我在讲“尺寸标注的大体要求”时，通过图片让学生初步明白得正确、完整、清楚、合理四个要求。

讲到“尺寸的三要素”时，我告知学生三要素有尺寸界限、尺寸线和尺寸数字，考试可不能直接考填空，而是用图来熟悉尺寸三要素。

第一，尺寸界限，第一幅图展现尺寸界限由轮廓线位置引出；第二幅图展现尺寸界限由对称中心线位置引出；第三幅图展现尺寸界限，一条由轮廓线位置引出，另一条由轮廓线充当。

第二，尺寸线，单独画出，不能与其它图线重合或在其延长线上，短的尺寸线在上方，长的尺寸线在下方，两条尺寸线相距一段距离，有一条规那么“大包小”。

我在黑板上画出图，告知学生：尺寸线的终端是双向实心箭头，尺寸线要紧贴在尺寸界限，“尺寸线不紧贴尺寸界限”是错误的。

画尺寸线时，能够由内指向外（表示这段距离大），也能够由外指向内（表示这段距离小），不管怎么画法，箭头必然要紧贴尺寸界限。

第三，尺寸数字，水平方向的尺寸线，尺寸数字注写在尺寸上方或中断处；垂直方向的尺寸线，尺寸数字注写在尺寸左侧且字头方向向左。

要让学生明白得尺寸三要素，用图讲解是最容易明白得的。

我在讲“在圆弧上尺寸标注”时，系统分析标注直径的方式和标注半径的方式。

直径尺寸适用于整圆或大于半圆的圆弧，半径尺寸适用于半圆或小于半圆的圆弧，我介绍了几种在圆、弧上标注尺寸的方式。

学生把握这节课知识怎么样，在第2课时，我通过练习检测。

5月11日（第12周周三）第3节课，高一3班，我在黑板上画出6个圆，5个弧，让学生上黑板画出尺寸标注。

学生做完后，师生一路检查，找犯错误的缘故。

有以下错误：在圆的标注时，尺寸线没有通过圆心点，尺寸线结尾的箭头没有紧贴圆，尺寸数字注写不标准，尺寸线结尾的箭头不是实心的，缺少圆的直径符号。
