压井替喷诱喷_第三部分.ppt
- 格式:ppt
- 大小:275.00 KB
- 文档页数:62

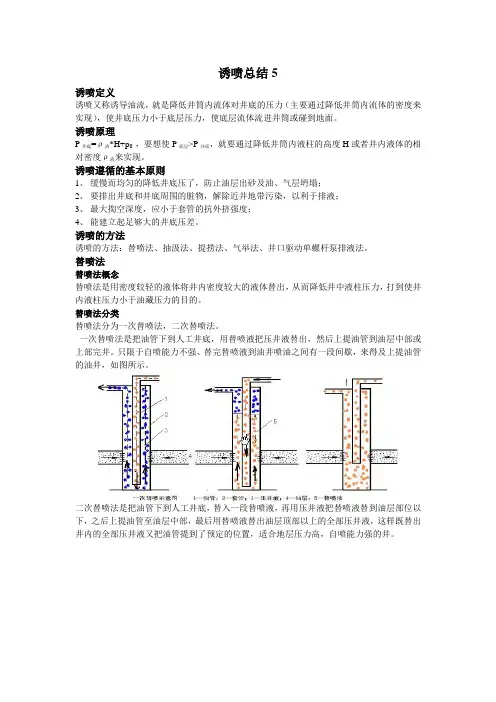

诱喷总结5诱喷定义诱喷又称诱导油流,就是降低井筒内流体对井底的压力(主要通过降低井筒内流体的密度来实现),使井底压力小于底层压力,使底层流体流进井筒或碰到地面。
诱喷原理P井底=ρ液*H+p0 ,要想使P底层>P井底,就要通过降低井筒内液柱的高度H或者井内液体的相对密度ρ液来实现。
诱喷遵循的基本原则1、缓慢而均匀的降低井底压了,防止油层出砂及油、气层坍塌;2、要排出井底和井底周围的脏物,解除近井地带污染,以利于排液;3、最大掏空深度,应小于套管的抗外挤强度;4、能建立起足够大的井底压差。
诱喷的方法诱喷的方法:替喷法、抽汲法、提捞法、气举法、井口驱动单螺杆泵排液法。
替喷法替喷法概念替喷法是用密度较轻的液体将井内密度较大的液体替出,从而降低井中液柱压力,打到使井内液柱压力小于油藏压力的目的。
替喷法分类替喷法分为一次替喷法,二次替喷法。
一次替喷法是把油管下到人工井底,用替喷液把压井液替出,然后上提油管到油层中部或上部完井。
只限于自喷能力不强、替完替喷液到油井喷油之间有一段间歇,来得及上提油管的油井,如图所示。
二次替喷法是把油管下到人工井底,替入一段替喷液,再用压井液把替喷液替到油层部位以下,之后上提油管至油层中部,最后用替喷液替出油层顶部以上的全部压井液,这样既替出井内的全部压井液又把油管提到了预定的位置,适合地层压力高,自喷能力强的井。
替喷注意事项1、替喷法只能应用于油层压力高、产量大、堵塞不严重的油层;2、在替喷过程中要注意观察记录压力、溢流量、返出液性质等;3、替通时出口管线易飞起,因此,进出口必须连接硬管线并固定牢靠;4、替通显示:出口压力逐渐升高,出口排量逐渐增大,返出液伴有气泡、油花,停泵后仍有溢流,喷势逐渐增大等。
抽汲法经过替喷诱导仍不能自喷时采用抽汲法利用一种专用的工具把井内液体抽到地面,以达到降低液面即减少液柱对油层所造成的回压的一种排液措施。
使用范围和要求1、油质不太稠,能使抽子顺利起下井;2、动液面应在1600-1700m以上,供液较充足;3、抽汲时要适当控制井底回压,既要解除底层堵塞,又不能使油层大量出砂;4、对于疏松、易出砂的油层,应避免猛烈抽汲,防止造成底层大量出砂。

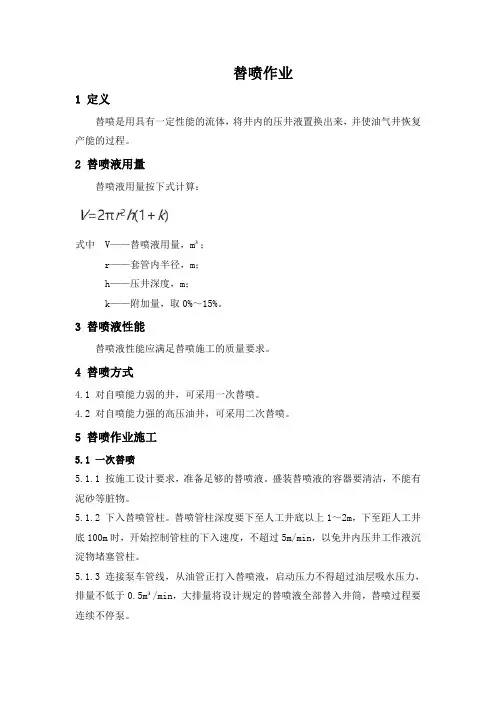

替喷作业1定义替喷是用具有一定性能的流体,将井内的压井液置换出来,并使油气井恢复产能的过程。
2替喷液用量替喷液用量按下式计算:式中V——替喷液用量,m³;r——套管内半径,m;h——压井深度,m;k——附加量,取0%~15%。
3替喷液性能替喷液性能应满足替喷施工的质量要求。
4替喷方式4.1对自喷能力弱的井,可采用一次替喷。
4.2对自喷能力强的高压油井,可采用二次替喷。
5替喷作业施工5.1一次替喷5.1.1按施工设计要求,准备足够的替喷液。
盛装替喷液的容器要清洁,不能有泥砂等脏物。
5.1.2下入替喷管柱。
替喷管柱深度要下至人工井底以上1~2m,下至距人工井底100m时,开始控制管柱的下入速度,不超过5m/min,以免井内压井工作液沉淀物堵塞管柱。
5.1.3连接泵车管线,从油管正打入替喷液,启动压力不得超过油层吸水压力,排量不低于0.5m³/min,大排量将设计规定的替喷液全部替入井筒,替喷过程要连续不停泵。
5.1.4替喷后,进出口替喷液密度差应小于0.02g/cm³。
5.1.5上提管柱至设计完井深度,安装井口采油树完井。
5.2二次替喷5.2.1按施工设计要求,准备足够的替喷液。
5.2.2下入替喷管柱至人工井底以上1~2m。
5.2.3连接泵车管线,从油管正打入替喷液,液量为人工井底至完井管柱设计深度以上10~50m井段的套管容积。
5.2.4正打入压井工作液,液量为完井管柱设计深度以上10~50m至井口井段的油管容积。
5.2.5上提油管至设计完井深度,安装井口采油树,最后大排量将设计规定的替喷液全部替入井筒。
6技术要点6.1替喷时,应该首先采用正替喷,尽量不采用反替喷。
替喷过程中要连续不停泵。
6.2当替喷压力高于油层吸水启动压力时,要采取二次替喷。
