第4章练习题及参考答案一、判断题（正确Y，错误N）1.现代通信指的是使用电波或光波传递信息的技术。
通信的任务就是传递信息。
2.现代通信就是传递信息，因此书、报、磁带、唱片等都是现代通信的媒介。
3.通信系统中的发送与接收设备称之为“终端”。
4.在通信系统中，计算机既可以用作信源也可以用作信宿，接收和发送的都是数字信号。
5.通信系统中信源和信宿之间必须存在信道，才能实现信息的传输。
6.光纤是绝缘体，不受外部电磁波的干扰。
7.微波可以按任意曲线传播。
8.微波可以经电离层反射传播。
9.与同轴电缆相比，双绞线容易受到干扰，误码率较高，通常只在建筑物内部使用。
10.光纤通信、微波通信、卫星通信、移动通信，它们的任务都是传递信息，只是其传输介质和技术各有不同。
11.微波中继站之间的距离大致与塔高平方成正比。
一般为50公里左右。
12.中低轨道通信卫星相对于地面是静止的。
13.同步轨道上的卫星数目是有限的。
14.卫星通信是微波接力通信向太空的延伸。
15.传输信息量与传输速率是相同的概念。
16.模拟信号是随时间而连续变化的物理量，包含无穷多个值。
17.信道的带宽总是指信道上所能通过的信号的频带宽度。
18.FDM和TDM是指将任意多路信号复合在同一个信道中传输。
19.无线电广播中的中波段和短波段都采用调幅方式用声音信号调制载波信号，而且都利用电离层反射传输信号。
20.调频广播比调幅广播的声音质量好，原因是调频广播的传输频带较宽，且外界信号不会对声音的频率形成干扰。
21.在有线电视系统中，通过同轴电缆传输多路电视信号所采用的信道复用技术是频分多路复用。
22.采用频分复用技术传输的多路信号一定是模拟信号。
23.在蜂窝移动通信系统中，所有基站与移动交换中心之间均通过光纤传输信息。
第四章习题4．1 基本RS触发器的逻辑符号和输入波形如图4—1所示。
试画出Q，Q端的波形。
图4－14．2 由各种TTL逻辑门组成图4－2所示电路。
分析图中各电路是否具有触发器的功能。
图4－2（a）图4－2（b）图4－2（c）图4－2（d）4．3 同步RS触发器的逻辑符号和输入波形如图4—3所示。
设初始Q＝0。
画出Q，Q端的波形。
图4－34．4 主从RS触发器输入信号的波形如图4－4所示。
已知初始Q＝0，试画出Q端波形。
图4－44.5 主从JK触发器的输入波形如图4－5所示。
设初始Q＝0，画出Q端的波形。
图4－54.6 主从JK触发器的输入波形如图4－6所示。
试画出Q端的波形。
图4－64.7 主从JK触发器组成图4－7（a）所示电路。
已知电路的输入波形如图4－7（b）所示。
画出Q1～Q4端波形。
设初始Q＝0。
图4－7（a）图4－7（b）4.8 下降沿触发的边沿JK触发器的输入波形如图4－8所示。
试画出输出Q的波形。
图4－84.9 维持阻塞D 触发器的输入波形如图4－9所示。
试画出Q 端波形。
图4－94.10 维持阻塞D 触发器组成的电路如图4－10（a ）所示，输入波形如图4－10（b ）所示。
画出Q1、Q2的波形。
图4－10（a ）图4－10（b ）4.11 表题4－11所示为XY 触发器的功能表。
试写出XY 触发器的特征方程，并画出其状态转换图。
4.12 如图4－12所示为XY 触发器的状态转换图。
根据状态图写出它的特征方程，并画出其特性表。
图4－124.13 已知XY 触发器的特征方程n n n Q X Y Q X Y Q )()(1+++=+，试根据特征方程，画出其状态转换图和特性表。
XY=01XY=0XY=1XY=14．14 XY 触发器的功能表如表题4－14所示。
画出此触发器的状态转换图。
4.15 T 触发器组成图4－15所示电路。
分析电路功能，写出电路的状态方程，并画出状态转换图。
图4－154.16 RS 触发器组成题图4－16所示电路。

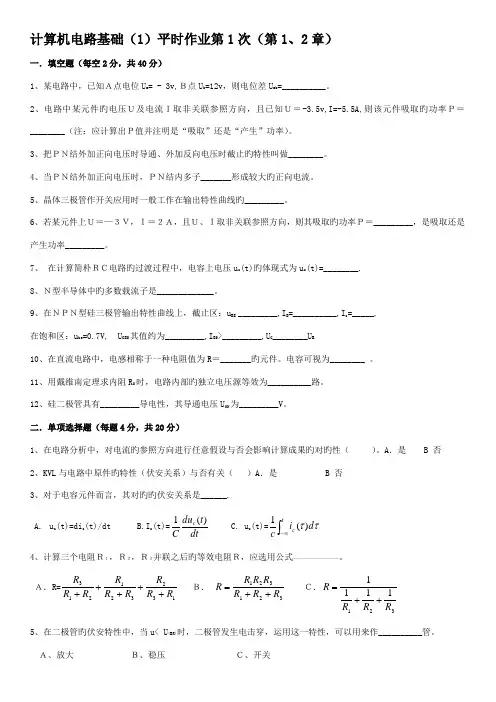

计算机电路基础（1）平时作业第1次（第1、2章）一．填空题（每空2分，共40分）1、某电路中，已知Ａ点电位U a = - 3v,Ｂ点U b =12v ，则电位差U ab =__________。
2、电路中某元件旳电压Ｕ及电流Ｉ取非关联参照方向，且已知Ｕ＝-3.5v,I=-5.5A,则该元件吸取旳功率Ｐ＝________（注：应计算出Ｐ值并注明是“吸取”还是“产生”功率）。
3、把ＰＮ结外加正向电压时导通、外加反向电压时截止旳特性叫做________。
4、当ＰＮ结外加正向电压时，ＰＮ结内多子_______形成较大旳正向电流。
5、晶体三极管作开关应用时一般工作在输出特性曲线旳_________。
6、若某元件上Ｕ＝—３Ｖ，Ｉ＝２Ａ，且Ｕ、Ｉ取非关联参照方向，则其吸取旳功率Ｐ＝_________，是吸取还是产生功率_________。
7、 在计算简朴ＲＣ电路旳过渡过程中，电容上电压u c (t)旳体现式为u c (t)=________.8、Ｎ型半导体中旳多数载流子是_____________。
9、在ＮＰＮ型硅三极管输出特性曲线上，截止区：u BE _________,I B =__________,I c =_____,在饱和区：u be =0.7V, U CES 其值约为_________,I BS >_________,U C ________U B.10、在直流电路中，电感相称于一种电阻值为R ＝_______旳元件。
电容可视为________ 。
11、用戴维南定理求内阻R 0时，电路内部旳独立电压源等效为__________路。
12、硅二极管具有_________导电性，其导通电压U ON 为_________V 。
二．单项选择题（每题4分，共20分）1、在电路分析中，对电流旳参照方向进行任意假设与否会影响计算成果旳对旳性（ ）。
A ．是 B 否2、KVL 与电路中原件旳特性（伏安关系）与否有关（ ）A ．是 B 否3、对于电容元件而言，其对旳旳伏安关系是______.A. u c (t)=di c (t)/dtB.I c (t)=dt t du C c )(1C. u c (t)=⎰∞-t c d i c ττ)(1 4、计算三个电阻Ｒ１，Ｒ２，Ｒ３并联之后旳等效电阻Ｒ，应选用公式——————————。
页眉内容[题5.1] 分析图P5.1时序电路的逻辑功能，写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图，说明电路能否自启动。
答案：11322131233;J K Q J K Q J Q Q K Q⎧==⎪==⎨⎪==⎩3Q =电路能自启动。
状态转换图如图A5.1。
[题5.7] 在图P5.7电路中，若两个移位寄存器中的原始数据分别为A 3 A 2 A 1 A 0＝1001，B 3 B 2 B 1 B 0＝0011，试问经过4个CP 信号作用以后两个寄存器中的数据如何？这个电路完成什么功能？答案：经过四个时钟信号作用以后，两个寄存器里的数据分别为：A 3 A 2 A 1 A 0＝1100，B 3B 2 B 1 B 0＝0000。
这是一个四位串行加法计数器。
[题5.8] 分析图P5.8的计数器电路，说明这是多少进制的计数器。
十进制计数器74160的功能表见表5.3.4。
答案：图P5.8电路为七进制计数器。
[题5.9] 分析图P5.9的计数器电路，画出电路的状态转换图，说明这是多少进制的计数器。
十六进制计数器74LS161的功能表见表5.3.4。
答案：电路的状态转换图如图A5.9。
这是一个十进制计数器。
[题5.10] 试用4位同步二进制计数器74LS161接成十二进制计数器，标出输入、输出端。
可以附加必要的门电路。
74LS161的功能表见表5.3.4。
答案：见图A5.10[题5.11] 试分析图P5.11的计数器在M＝1和M＝0时各为几进制。
74160的功能表见表5.3.4。
答案：M＝1时为六进制计数器，M＝0时为八进制计数器。
[题5.16] 图P5.16电路是由两片同步十进制计数器74160组成的计数器，试分析这是多少进制的计数器，两片之间是几进制。
74160的功能表见表5.3.4。
答案：第（1）片74160接成十进制计数器，第（1）片74160接成三进制计数器。
第（1）片到第（2）片之间为十进制，两片串接组成三十进制计数器。
第四章1、已知某机器的指令集合及指令格式如下表示意。
已经编制好并存储在存储器中的一段程序如下表示意，请阅读这段程序，并回答问题。
该程序所能完成的计算是_____。
A、B、C、D、2、关于“冯.诺依曼计算机”的结构，下列说法正确的是__A___。
A、以“运算器”为中心的冯.诺依曼计算机和以“存储器”为中心的冯.诺依曼计算机是有差别的，前者不能实现并行利用各个部件，受限于运算器；后者可以实现并行利用各个部件。
B、冯.诺依曼计算机提出“运算”和“存储”完全没有必要C、冯.诺依曼计算机仅需要三大部件即可：运算器、控制器和存储器D、一般，个人计算机是由中央处理单元(CPU)、存储器、输入设备和输出设备构成，没有运算器和控制器，所以它不是冯.诺依曼计算机3、已知某机器的指令集合及指令格式如下表示意。
已经编制好并存储在存储器中的一段程序如下表示意，请阅读这段程序，并回答问题。
存储器1号存储单元中存放的指令功能是_____。
A、将运算器中寄存器A的数，乘以10号存储单元的数6，结果保留在运算器的寄存器A 中B、将运算器中寄存器A的数，乘以9号存储单元的数7，结果保留在运算器的寄存器A中C、将运算器中寄存器A的数，加上9号存储单元的数2，结果保留在运算器的寄存器A中D、将运算器中寄存器A的数，乘以9号存储单元的数2，结果保留在运算器的寄存器A中4、关于计算系统，下列说法正确的是____A___。
A、计算系统由微处理器、存储设备、输入设备和输出设备构成B、计算系统由输入设备、输出设备和微处理器构成C、计算系统由输入设备、输出设备和存储设备构成D、计算系统由微处理器和存储设备构成5、计算系统的发展方向是_C______。
A.各个部件乃至整体的体积越来越小B.越来越使人-计算机-物体互联在一起C.其它三个选项都是正确的D.越来越拥有人的智能6、摩尔定律是指____D___。
A.芯片集成晶体管的能力每两年增长一倍，其计算能力也增长一倍B.芯片集成晶体管的能力每年增长一倍，其计算能力也增长一倍C.芯片集成晶体管的能力每6个月增长一倍，其计算能力也增长一倍D.芯片集成晶体管的能力每18个月增长一倍，其计算能力也增长一倍7、关于“存储程序”，下列说法不正确的是__B___。
《计算机电路基础》作业参考答案第一章参考答案4. 求图P1.4电路中电流i1,i2,i3及电阻5Ω上吸收的功率。
6. 求右图电路中I,U.7. 在右图电路中以d点为参照点，求电位U B ,U C 和电压U cb .10. 在右图电路中，求各支路电流，并用功率平衡验证计算答案的正确性。
11. 用戴维南定理计算右图中7Ω电阻上消耗的功率。
12. 用叠加定理求上图（第11题图）中电流I。
第二章作业参考答案1.3. 在第三题中，在U CE=10.6v,I B=3μA工作点处估算管子的电流放大系数β值。
4. 若已知一个三极管的集电极电流最大允许功耗650 ，问： 1）当U CE=150时，其最大集电极电流I C=? 2) 当U CE=3.时，其最大集电极电流I C=?6.5.第三章作业参考答案2. a) . (B +ˉD)(Aˉ+Cˉ)b). ˉD+ ˉBˉ+ACD+ˉBC3.将下面函数表示成最小函数之和的形式a). F(A,B,C,D)=D(ˉ+B)+ ˉDF=ˉD+BD+ˉD4.用卡诺图化简：a) F(A,B,C,D)=∑m(0,2,4,6)卡诺图如右得： F=b) F(A,B,C,D)= ∑m(0,1,4,5,12,13) 卡诺图如右得： F=5.用卡诺图化简具随意条件∑d的逻辑函数FF=ˉˉCˉ+AˉCˉ+ˉˉˉD+ˉBˉD+ˉBCD6.∑d=ˉˉCD+AˉCD+ABˉD+ABCD其卡诺图如右图，其中随意项用“Ф”表示则有 F+∑d=ˉC+ˉD第四章作业题参考答案4. 请写出下图中F1 ,F 2 , F 3 的逻辑表达式6. 请画出如F函数的逻辑图，假设输入变量的原变量和反变量均可得，并注意每个函数的随意条件∑da) 用两个或非门实现b) 用三个或非门实现c) 用四个或非门实现第五章作业题参考答案1. 求右图中的F1 ,F 2 , F 3 的逻辑表达式4. 利用两片3线-8线译码器和其宅门的组合实现4线-16线译码器6. 用两片八选一多路选择器和其宅门组成十六选一的多路选择器8. 利用四选一多路选择器实现函数Z=S1S0+S0 V+ˉˉ11.由表得：故其分路器的逻辑图如下第六章作业题参考答案第七章作业题参考答案1.用一个R0M 实现如下两个函数请画出该R0M的阵列结构示意图。

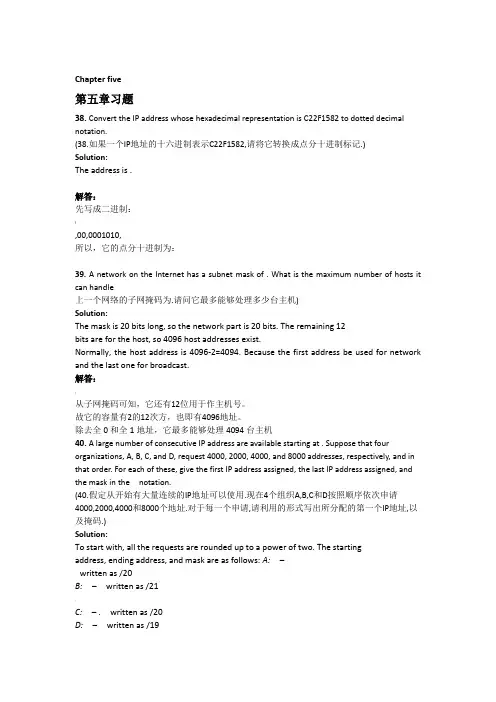

Chapter five第五章习题38.Convert the IP address whose hexadecimal representation is C22F1582 to dotted decimal notation.(38.如果一个IP地址的十六进制表示C22F1582,请将它转换成点分十进制标记.)Solution:The address is .解答：先写成二进制：!,00,0001010,所以，它的点分十进制为：39. A network on the Internet has a subnet mask of . What is the maximum number of hosts it can handle上一个网络的子网掩码为.请问它最多能够处理多少台主机)Solution:The mask is 20 bits long, so the network part is 20 bits. The remaining 12bits are for the host, so 4096 host addresses exist.Normally, the host address is 4096-2=4094. Because the first address be used for network and the last one for broadcast.解答：,从子网掩码可知，它还有12位用于作主机号。
故它的容量有2的12次方，也即有4096地址。
除去全0和全1地址，它最多能够处理4094台主机40. A large number of consecutive IP address are available starting at . Suppose that four organizations, A, B, C, and D, request 4000, 2000, 4000, and 8000 addresses, respectively, and in that order. For each of these, give the first IP address assigned, the last IP address assigned, and the mask in the notation.(40.假定从开始有大量连续的IP地址可以使用.现在4个组织A,B,C和D按照顺序依次申请4000,2000,4000和8000个地址.对于每一个申请,请利用的形式写出所分配的第一个IP地址,以及掩码.)Solution:To start with, all the requests are rounded up to a power of two. The startingaddress, ending address, and mask are as follows: A: –written as /20B: –written as /21.C: – . written as /20D: –written as /19解答：因为只能是2的整数次方的,故应分别借4096,2048,4096,8192个IP地址。
第 1 页/共 3 页1. 按照电路图，画Q 的波形。
2. 上图当D S =D R =0时，1n Q +=？1n Q +=？当D S 和D R 同时恢复到“1”时，保持的是什么状态？A ： 当D S =D R =0时，1n Q +=1，1n Q +=1；当D S 和D R 同时恢复到“1”时，保持状态不决定。
3. 上图想要1n Q +=0，D S 和D R 加什么触发？经过几个t pd 后1n Q +=0？A ： 想要1n Q +=0，D S 和D R 加“置0”触发，D S =1，D R =0；经过2个t pd 后1n Q +=0。
4. 上图想要1n Q +=1，D S 和D R 加什么触发？要经过几个t pd 后1n Q +=1？A ： 想要1n Q +=1，D S 和D R 加“置1”触发，D S =0，D R =1；经过1个t pd 后1n Q +=1。
5. 当D S =D R =0时，1n Q +=1，1n Q +=？随后D S =0、D R =1时，1n Q +=？。
A ： 当D S =D R =0时，1n Q +=1，1n Q +=1； 随后D S =01n Q +=1。
R D S D & &Q Q R D S D Q1. 有两个触发器如下，当CP 和D 有如下波形时，画Q 1、Q 2波形。
2. 用边沿D 触发器实现将CP 频率下降1/2和1/4的电路。
A ： 触发器特征方程为 1n n Q D Q +==每来一个时钟升高沿，Q 翻转一次，Q 1输出为2分频，Q 2输出为4分频。
T 1和T 2。
A ： T 2≥T su4. 当同步RS 触发器要想Q n+1=1时，RS 应加什么触发信号？写出特征方程。
求CP QQ T →=？A ： 应加R=0、S=1时，Q n+1=1特征方程 约束条件：0S R ⋅=CP QQ T →=3t pd 5. 当同步RS 触发器R=S=1时，1n Q +=？1n Q +=？随后R=S=0，问1n Q +=？倘若R=S=1之后R=1、S=0，1n Q +=？A ： R=S=1时，1n Q +=1，1n Q +=1随后R=S=0， 1n Q +=为不定状态 倘若R=S=1之后R=1、S=0，1n Q +=0D 1 Q 1 D 2 Q 2Q 2D Q 1 CP第3页/共3页。
