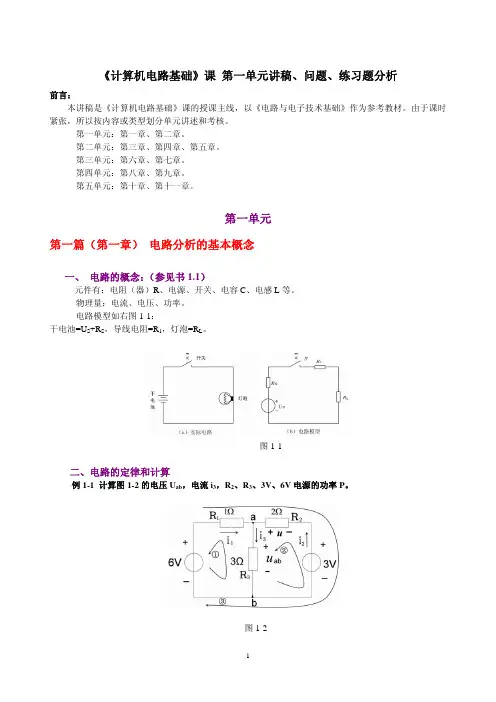

《计算机电路基础》课 第一单元讲稿、问题、练习题分析---2012

《计算机电路基础》课 第一单元讲稿、问题、练习题分析---2012

《计算机电路基础》课第一单元讲稿、问题、练习题分析前言：本讲稿是《计算机电路基础》课的授课主线，以《电路与电子技术基础》作为参考教材。

由于课时紧张，所以按内容或类型划分单元讲述和考核。

第一单元：第一章、第二章。

第二单元：第三章、第四章、第五章。

第三单元：第六章、第七章。

第四单元：第八章、第九章。

第五单元：第十章、第十一章。

第一单元第一篇（第一章）电路分析的基本概念一、电路的概念：（参见书1.1）元件有：电阻（器）R、电源、开关、电容C、电感L等。

物理量：电流、电压、功率。

电路模型如右图1-1：干电池=U S+R S，导线电阻=R1，灯泡=R L。

图1-1二、电路的定律和计算例1-1 计算图1-2的电压U ab，电流i3，R2、R3、3V、6V电源的功率P。

图1-2解：(一) 准备知识：①理解欧姆定律 （IU 相关） )()()(欧伏安R U I =②理解电功率P （瓦）=U （伏）*I （安）应用P 式计算元件功率时，首先需要判断U 、I 的参考方向是否为关联方向，若为关联，则p = ui ；否则 p = - ui 。

计算结果若p ＞0，表明元件实际消耗功率（或吸收功率 ）；若p ＜0，表明元件实际发出功率（或产生功率） 。

③理解书上 1.2 电路的基本物理量电流参考方向的选择具有任意性。

电流参考方向在电路中通常用实线箭头或双下标表示。

而且规定：若电流的实际方向与所选的参考方向一致，则电流为正值，即i ＞0；若电流的实际方向与所选的参考方向相反，则电流为负值，即i ＜0。

电压参考方向（参考极性）的选择同样具有任意性，电压参考方向（“+”到“-”的方向）通常在电路图上用“+”表示参考方向的高电位端，“-”表示参考方向的低电位端。

或用双下标表示电压的参考方向，如u ab 表示电压参考方向从a 点指向b 点。

电压实际方向的判定与电流的类似（是u ab >0，还是u ab <0）。

a →b 点间的电压U ab = U a （a 点的电位）- U b （b 点的电位）,某点的电位就是该点到参考零电位间的电压。

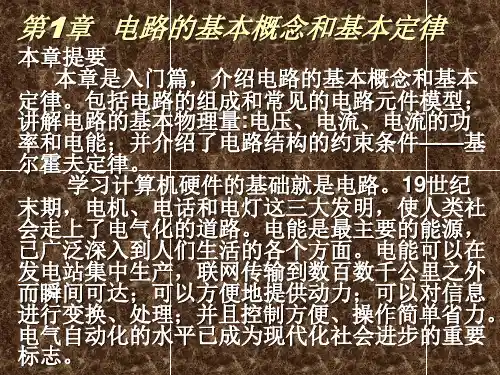

计算机电路基础第1章 电路的基本概念和基本定律

计算机电路基础第1章 电路的基本概念和基本定律

1.3 .2 电容
4．电容的伏安特性
电容是一种能够储存电场能量的实际电路元件。假设电容两极板上 储存的电荷量为q，在两极板间建立的电压为u，那么就存在如下关 系：q=Cu
1.3 .3 电感
1.特性与功能：
隔交流、常和电容一起构成 LC 振荡器、 LC 滤波器、 LC 调谐电 路等
2.符号、单位：
的参考方向是让参考电流从参考电压的正极到负极流过时，称电压 和电流的参考方向为关联参考方向。否则是非关联参考方向。
1.3 电路的几种基本元件
1.3 .1 电阻 1.特性与功能：限流、分流、降压、分压、偏置 等 2.符号、单位：
电阻的单位是Ω（欧[姆]）
3.电阻的分类 电阻器有固定电阻和可变电阻之分，可变电阻常称作电阻器。 按材料分有碳膜电阻、金属膜电阻和线绕电阻等不同类型。
1.3 电路 .2 电容
1.特性与功能：
隔直流、耦合交流、旁路交流、滤波、定时和组成振荡电路等
2.符号、单位：
电容器的基本单位是F（法[拉]）， 常用的单位有： 微法（μF）、纳法（nF）、和皮法（pF）等
3.电容的分类 从结构上：固定电容和可变电容 从介质材料：瓷介、纸介、云母、涤纶、独石、铝电解、钽电解等 从用途：高频旁路电容、高频耦合电容、低频旁路电容、低频耦合 电容、滤波电容、调谐电容等。
电压源模型的外特性和电流源模型的外特性是相同的。囚
此，电源的两种电路模型相互之间是可以等效变换的，如图 1. 3. 12 所示。注意 : 电压源模型和电流源模型的等效关系只是对
外电路而言的，至于对电源内部，则是不等效的。
1.4 电能与功率 1.电能：单位为焦[耳]（J），工程上常采用千瓦时（kWh）作 为电能的单位，俗称1度电，文字标注为“W” 。 2.功率：是指单位时间内元件所吸收或发出的电能，单位为瓦 （W），文字标注为“P”。 功率可表达为某段电路上的电压与电流的乘积： 关联参考方向：元件上电流和电压的参考方向一致。 P＝U I 非关联参考方向：电流和电压的参考方向不一致 。 P＝－U I P＞0 吸收功率（消耗功率）为负载 P＜0 发出功率（产生功率）为电源

计算机电路基础

计算机电路基础

解：对于电池，由于UI取非
关联参考方向，则其功率为： P=-UI=-31=-3w（产生）
对于电阻，UI取关联参考方向， 则其功率为：
I=1A U=3v R U’
P=UI=3 1=3w（吸收）
图1.2.7
1.3 电路的基本元件
常见的有六种:电阻、电容、电感、电流源、电 压源、受控源。
1.3.1 电阻元件 U=IR（关联），U=-UI（非关联） 1.3.2 电容元件 C=q/u，i=Cdu/dt 1.3.3 电感元件 u=Ldi/dt
解: (1)将(a)图a,b两端开路，由(b)图求开路 电压Uoc，得
Uoc=-2 10+3=-17v (2)将3v电压源等效为短路，将2A电流源等
效为开路，得图(c)电路，则
Ro=4+10=14 (3)由图(d)戴维南等效电路求待求电压U：
U=-17 6/(14+3+6)=-4.4v
10
4 a
+
(c)
(d)
(a),(c)取关联参考方向；(b),(d)取非关联参考方向
1.2.3功率
元件上吸收的功率定义为:
关联
p 0,吸收功率
p
u
i
p
0,
产生功率
非关联
p 0,吸收功率
p
u
i
p
0,
产生功率
例:P 6 图1.2.6
i
i
+
–
u
u
– (a)
+ (b)
i –
u
+ (c)
返回
i + u –
(d)
戴维南定理：一个由电压源、电流源及电阻构成 的二端网络，可以用一个电压源Uoc和一个电阻 Ro的串联等效电路来等效。

《计算机电路基础》教学课件 001

《计算机电路基础》教学课件 001
电流的实际方向和参考方向
两点之间的电位之差即为两点间的电压。从电场力做功概念来定义，电压 就是将单位正电荷从电路中一点移动到另一点电场力做功的大小，用数学式表 示，即为
u(t) dw(t) d q(t)
式中：dq为由a点移至b点的电荷量，单位为库仑（C）；dw为移动电荷dq电场 力所做的功，单位为J（焦耳）。
例用图
例 电路如图（a）所示，求电流I。 解 应用任意元器件与理想电压源并联和等效为该电压源互换等效原则，将图 （a）等效为图（b），再应用理想电压源串联等效，将图（b）等效为图（c）。 从而算出
I 66 A 2A 10 23
例用图
基尔霍夫定律包括基尔霍夫电流定律（KCL） 和基尔霍夫电压定律（KVL），它们是计算和分析 电路的基本定律，反映了电路中各电流、电压之间 的约束关系。
按照电路的作用分类，常见电 路有两大类：一类用于信号的传递 和处理，如扩音系统、电视接收系 统等，如图所示；另一类用于电能 的传输与转换，如照明和动力电路， 配电系统等。
扩音系统示意图
带电粒子的定向移动形成电流。例如，导体中的自由电子、电解液和电离 的气体中的自由离子、半导体的电子和空穴，都属于带电粒子或称载流子。
单位时间内通过的导体横截面的电荷量定义为电流，用i表示，有
i dq dt
式中： 为 时间内通过导体横截面的电荷量。பைடு நூலகம்在直流电路中，单位时间内通过导体横截面的电荷量是恒定不变的，有
IQ t
在国际单位制（SI）中，电荷量的单位是库[仑]（C），电流的单位是安[培] （A），时间的单位是秒（s）。在计算微小电流时，通常用毫安（mA）或微安 （μA）作为单位，它们之间的关系为
电源是电路中提供能量的元件，只有电阻而没有电源的电路中不可能有电流 存在，也就没有能量的转换发生。能将其他形式的能量转换成电能的装置称为有 源元件。本节介绍有源元件的两种电路模型。

计算机电路基础第1章

计算机电路基础第1章

连接元件是指用于连接电源、 负载以及其他电路元件的导线 和辅助设备。
导线的电阻、电感、电容等电 气性能对电路的性能和稳定性 具有影响。
连接元件还包括开关、继电器 、接触器等控制元件，用于控 制电路的工作状态。
04
CATALOGUE
电路分析方法
欧姆定律
定义
欧姆定律是电路分析的基本定律之一，它指出在纯电阻电 路中，电压与电流成正比，电阻两端的电压与流过的电流 之比为定值。
电源的电压和电流特 性对电路的工作性能 和稳定性具有重要影 响。
电源的种类繁多，常 见的有干电池、铅蓄 电池、太阳能电池等 。
负载
负载是电路中消耗电能的设备或 元件，如灯泡、电机、计算机等
。
负载的阻抗特性决定了电路的工 作状态和效率。
根据阻抗特性，负载可分为纯电 阻、纯电容、纯电感等类型。
连接元件
公式
$V = IR$，其中V为电压，I为电流，R为电阻。
应用
欧姆定律在分析电路、计算电流和电压等方面具有广泛应 用。
基尔霍夫定律
01 02
定义
基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。前者指出电 路中任意节点的流入电流之和等于流出电流之和；后者指出环路中电位 降之和等于电位升之和。
公式
对于电流定律，$∑I = 0$；对于电压定律，$∑V = 0$。
电感
电感是指线圈在磁场中产生感应电动势的本领，用符号L表示 。电感的单位是亨利（H），常用的单位还有毫亨（mH）和 微亨（μH）。电感是由导线绕成线圈形成的，线圈的自感电 动势与通过线圈的电流变化率成正比。
03
CATALOGUE
电路元件
电源
电源是将其他形式的 能量转换为电能的装 置，为电路提供所需 的电能。

电路分析课件

电路分析课件
2.掌握电阻、电容、电感，电压源、电流源的伏安关系式。 3.掌握列写KCL、KVL的方法。 4.掌握用等效变换、分压、分流分式、KCL、KVL计算简
单直流电路的方法。 5.熟悉戴维南定理及叠加定理。 6.熟悉简单RC电路的过渡过程。 7.了解受控源的四种形式。
本章主要内容
1.1电路的组成及电路分析的概念 1.2电路中的主要物理量及参考方向 1.3电路的基本元件 1.4基尔霍夫定律 1.5简单电阻电路的分析方法 1.6简单RC电路的过渡过程
解：对于电池，由于UI取非
关联参考方向，则其功率为： P=-UI=-31=-3w（产生）
对于电阻，UI取关联参考方向， 则其功率为：
I=1A U=3v R U’
P=UI=3 1=3w（吸收）
图1.2.7
1.3 电路的基本元件
常见的有六种:电阻、电容、电感、电流源、 电压源、受控源。
1.3.1 电阻元件 U=IR（关联），U=-UI（非关联） 1.3.2 电容元件 C=q/u，i=Cdu/dt 1.3.3 电感元件 u=Ldi/dt
Rs a
I
Us U b
aI Is
Rs U b
电压源
电流源
1.3.6 受控源
受控源是一种四端控制元件，由控制支路和受控支 路两部分组成。四种类型受控源：
点的电压。
电路中A、B两点任意标定的电压极性称为电 压的参考极性。
若UAB >0,则电压的真实极性与参考极性相同。 若UAB <0,则电压的真实极性与参考极性相反。 如：UAB =2V，说明电压的真实极性与参考极
性相同， UAB =-2V,说明电压的真实极性与参 考极性相反。
P5例1.2.1
例1.2.1 在图1.2.4中,方框泛指电路中的一般元 件,试分别指出图中各电压的真实极性。

《计算机电路基础》电子教案

《计算机电路基础》电子教案

《计算机电路基础》电子教案一、教案概述1.1 课程定位《计算机电路基础》是计算机科学与技术专业的入门课程，旨在帮助学生了解计算机电路的基本原理和基本组成，为后续专业课程打下基础。

1.2 教学目标通过本课程的学习，使学生掌握计算机电路的基本概念、基本原理和基本分析方法，具备分析和设计简单计算机电路的能力。

1.3 教学内容本课程主要内容包括：计算机电路的基本概念、数字逻辑电路、模拟电路、计算机电路的设计与分析等。

二、教学方法2.1 授课方式采用讲授、实验、讨论相结合的方式进行教学。

2.2 教学工具使用多媒体课件进行授课，配合实验设备进行实验教学。

2.3 学习评价采取平时成绩和考试成绩相结合的方式进行评价。

三、教学安排3.1 课时安排共计48课时，其中理论课32课时，实验课16课时。

3.2 教学进度安排第1-8周：计算机电路的基本概念、数字逻辑电路；第9-16周：模拟电路、计算机电路的设计与分析。

四、教学资源4.1 教材《计算机电路基础》，作者：，出版社：清华大学出版社，出版时间：2024年。

4.2 实验设备数字逻辑电路实验箱、模拟电路实验箱、示波器、信号发生器等。

五、教学实践5.1 实验安排实验内容包括：数字逻辑电路实验、模拟电路实验等。

5.2 实践要求5.3 实践评价实验成绩将根据学生实验报告的质量、实验操作的正确性等进行评价。

六、教学辅助材料6.1 课件提供包含图文并茂、生动活泼的课件，以便学生更好地理解和掌握课程内容。

6.2 习题库为学生提供丰富的习题库，包括选择题、填空题、判断题和计算题等，以便学生进行自我测试和学习效果的评估。

六、学习指导与辅导7.1 学习指南为学生提供详细的学习指南，包括学习目标、学习内容、学习方法等，以便学生进行有目的的学习。

7.2 辅导安排安排定期辅导时间，为学生提供面对面的辅导机会，解答学生在学习中遇到的问题。

八、课程考核8.1 考核方式课程考核采取期末考试和实验报告相结合的方式进行。

计算机电路基础

计算机电路基础

图1.1+ U －I计算机电路基础（一）模拟试题二一、 填空题（每空2分，共30分）1、两个互为等效的电路，它们对外电路的作用 ，它们内部电路的物理量是 。

2、在图1.1中若U = 1.5V 、I = 0.2A ，则元件上消耗的功率 P = 。

3、三极管是一种 控制器件，要使三极管工作在截止状态，应使其控制量 。

4、将十进制数(147)10转变为二进制数为 ，十六进制数为 。

5、写出图1.2电路的逻辑函数表达式：F 1= 、 F 2 = 、F 3 = 。

6、已知CMOS 非门电源电压为12V ，则它的阈值电压U TH = 。

７、优先编码器的输入端I 0, I 1, I 2, I 3, I 4, I 5, I 6, I 7中 优先权最高。

８、用T 触发器实现Q n+1= Q n ，应使输入T ＝ 。

９、图1.3电路是 。

设触发器初始状态均为0，则第二个CP 信号来后Q 2Q 1Q 02 图1.2AB C 1F 3& ≥1= 。

二、选择题（每题2分，共１0分）１、图2.1电路与图2.2中的 电路等效。

2、电容元件的 不能突变。

A 、电频率B 、电流C 、端电压 3、逻辑函数F = A B + CD ，其反函数为 。

)()(D C B A F C D C B A F B D C AB F A +⋅+=+⋅+=+⋅=）（、）（、、４、一个两位数值比较器，当它的输入A 1A 0B 1B 0为1011时，它的输出信号（A<B ）、(A=B)、(A>B)为 。

A 、100B 、010C 、0015、在下列电路中属于组合逻辑电路的有 。

(允许多选) A 、寄存器 B 、译码器 C 、全加器D 、计数器图2.1IU SUC图2.2图1.3图3.1A BU DD三、简述题（每题4分，共12分）1、 画出二极管在导通和截止区的伏安特性曲线，并简要说明二极管的导电特性。

2、 简述基尔霍夫电压定律。

绪论与计算机基础知识(1.1-1.2,数制和逻辑电路)

绪论与计算机基础知识(1.1-1.2,数制和逻辑电路)
4
（1）采用二进制代码表示数据和指令 计算机是处理信息的工具，所处理的信 息称为数据。 计算机的具体的工作表现为执行程序， 而程序的最终可执行形态是指令序列，即 若干用数字代码表示的机器指令。 数据和指令都采用二进制代码表示，则 它们在外形上并无区别都是由0或1组成的 代码序列，只是各自约定的含义不同而已。
19
（3）十六进制数(Hexadecimal)

1、具有16个数字符号0 ， 1 ， 2 ， · · 9 ， ·， A ， B ， C ， D ， E ， F； 2、由低位向高位进位是按“逢16进1”的规则进行 的； 3、基数为16，第i位的权为 16i。 其中 i=n，n-1，· · ·，2，1，0，-1，2，· · · 规定整数最低位的位序号i=0 例：(19BF.ABE)16 =19BF.ABEH = = 1×163+ 9× 162+ 11×161+ 15×160+ 10×16-1+ 11×16-2+ 14×16-3
1110110101100.10101
0001110110101100.10101000
↓ ↓ ↓ ↓
1 D A
↓ ↓
C. A 8
1110110101100.10101B = 1DAC.A8H
26



例. 0.625转换成十六进制数 0.625 × 16 = 10.0 0.625 = 0.AH 例. 208.625 转换成十六进制数 208.625 = D0.AH
主要内容：
各种常用记数制和编码以及它们 相互间的转换； 二进制数的算术运算和逻辑运算； 符号数的表示及补码运算； 二进制数运算中的溢出问题
15

计算机电路基础(1)-1-总纲

计算机电路基础(1)-1-总纲

例： A +
u
-
B
u>0 参考极性与真实极性相同 u<0 参考极性与真实极性相反
请问： 时电压的真实极性？ 请问：此图中u =-2V时和u =3V时电压的真实极性？ 时和 时电压的真实极性
计算机电路基础(1)
第一章 电路分析的基础知识
电路中的主要物理量和参考方向
关联方向和非关联方向
电路中某元件上的电压的参考极性与电流的参考方向相一致为 关联参考方向，否则为非关联参考方向 关联参考方向，否则为非关联参考方向
i2=-2A, i3=-1A, i4=-7A,求i5
解题方法： 解题方法： 1.观察节点电流的方向 观察节点电流的方向 2.确定各电流的正负（流入为正，流出为负） 确定各电流的正负（ 确定各电流的正负 流入为正，流出为负） 3.列出 列出KCL方程 列出 方程 －i1 + i2 + i3 - i4+i5=0 4.将已知的值代入。 将已知的值代入。 将已知的值代入OS管极其特性 管极其特性
计算机电路基础(1)

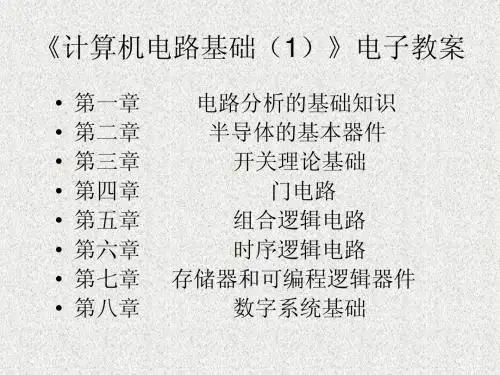

总纲
第一章 电路分析的基础知识 第二章 半导体基本器件 第三章 开关理论基础 第四章 门电路 第五章 组合逻辑电路 第六章 时序逻辑电路 第七章 存储器和可编程逻辑器件 第八章 数字系统基础
1. 2. 3. 4. 基本门电路及其运算 逻辑代数的运算法则和公式 最小项的表示形式及其意义 代数法和卡诺图法化简
U
b
计算机电路基础(1)
第一章 电路分析的基础知识
实际的电压源和电流源
R +
I
a +
I Is
a + R
Us
b
U
b
计算机电路基础(1)

EWb计算机电路基础实验指导1-12实验.

EWb计算机电路基础实验指导1-12实验.

基于Electronic Workbench 虚拟电子实验室的计算机电路基础实验指导书郭迪新编二○一一年九月目录EWB概述实验一、实验平台的熟悉，基尔霍夫定律实验二、晶体二极管和三极管的检测实验三、晶体管单管共射电压放大电路实验四、负反馈电路实验五、集成运放基本运算电路实验六、集成电压比较器设计与调试实验七、基本门电路的测试实验八、组合逻辑电路（译码器）实验九、组合逻辑电路（用MSI设计组合逻辑）实验十、触发器电路分析测试实验十一、时序逻辑电路（十进制计数器电路设计）实验十二、555多谐振荡器电路设计附：计算机电路基础实验项目表EWB电路实验概述EWB英文全称Electronics Workbench，是一种电子电路计算机仿真设计软件，北称为电子设计工作平台或虚拟电子实验室。

它是加拿大Interactive Image Technologies Ltd.公司于1988年开发的，它以SPICE为基础，具有如下突出的特点：1、EWB具有集成化、一体化的设计环境2、EWB具有专业的原理图输入工具3、EWB具有真实的仿真平台4、EWB具有强大的分析工具5、EWB具有完整、精确的元件模型本实验指导书所列入的实验是建立在EWB平台上的，在普通微机上完成的实验。

要求实验者首先要熟悉EWB的基本操作。

实验一、实验平台的熟悉，基尔霍夫定律实验目的：熟悉EWB仿真实验平台；验证基尔霍夫定律、加强对基尔霍夫定律的理解。

实验条件普通微机、Electronic Workbench软件。

实验要求1、要求在实验前熟悉Electronic Workbench软件的基本使用；2、预习课程相关内容（基尔霍夫定律）、实验电路分析；3、认真做好实验，并填写实验报告。

实验原理基尔霍夫定律是电路的基本定理。

测量某电路的各支路电流及每个元件两端的电压，应能分别满足基尔霍夫电流定律（KCL）和电压定理（KVL）。

即对电路中的任一个节点而言，应有∑I=0；对任何一个闭合回路而言，应有∑U=0。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

计算机电路基础1.1
启发思考，引出问题：
电路的基本知识和基本物理量以及各物理量的计算方法
【新课讲授】
教学方法：多媒体展示，例题分析与练习习题相结合。

如果要丰富这一演讲稿，分以下几项任务完成：
任务一：电路的作用与电路模型以及集总假设的概念
1.1.1 电路的作用
电路: 电流流通的路径。

电路的作用:电路是实现电能的传输和转换。

电路组成:
电源: 是向电路提供电能的设备
负载: 是指各种用电设备和元器件总称
中间环节部分: 由电子元器件组成完成复杂功能的电子系统。

1.1.2 电路模型
实际的电元件往往都不是单一参数的理想元件。

为了突出元件的主要特性，忽略其次要因素，把它近似地看成单一参数的理想电路元件。

用理想电元件所组成的电路，称为实际电路的电路模型。

电路模型是对实际电路抽象和概括。

1.1.3 集总假设
为了简化对器件性能的描述和简化对电路分析和计算，假设在一定的条件下，忽略其次要物理过场，只考虑实际元件的主要特性，这样假设称为集总假设。

集总假设的条件是：电场作用(充放电)只发生的电容元件上，磁场作用(磁能的贮存和释放)只发生在电感元件上，而且都没有电磁能量的损失。

集总假设的元件称为理想元件（集总参数元件，简称集总元件），简称电路元件。

任务二：电路中三个重要物理量（电流、电压和功率）
电流、电压和功率是电路中三个重要的物理量，是对电路分析和计算的重要参数。

1.2.1 电流
电荷的定向运动产生电流。

单位：安培（安），用字母A表示。

1A=1000 mA ； 1mA=1000 μA
正电荷运动方向为电流的正方向。

⏹大小和方向不随时间而变的电流为直流电流（用大
写字母I 表示）；
⏹大小随时间变化而方向不随时间变化的电流称为变
动电流 i ；
⏹大小和方向都随时间而变化，这样的电流称之为交
流电流 i 。

在分析和计算电路前假设流过元件上电流的方向称为电流参考方向；
⏹当所求得电流为正值，说明流过元件上电流的实际
方向与假设的电流参考方向一致；当所求得电流为
负值，则实际电流方向与电流参考方向相反。

参考方向是一种分析方法，只有在参考方后，电流
1.2.4 功率
正电荷从高电位移向低电位，是电场力对电荷作功的结果，电场的能量消耗在元件上。

元件消耗电场的能量称为元件吸收能量或元件消耗功率。

这时元件上的电流方向和电压的方向是一致的 .
正电荷从低电位移向高电位，必须由外力对电荷作用以克服电场力，元件需发出能量(元件向电路提供能量)，即元件向电路提供功率。

这时元件上的电流方向和电压的方向是相反的。

元件上的功率计算公式：P = U I
元件上电流和电压的参考方向符合关联参考方向：当P>0，元件消耗功率，该元件被称为电路的负载。

当P < 0，元件向电路提供功率，该元件被称为电源。

元件上电流和电压的参考方向是非关联参考方向：当P>0，元件向电路提供功率，该元件被称为电源。

当P < 0，元件消耗功率，该元件被称为电路的负
载。

【例题1.2】充电器A对手机电池E充电，如图所示。

1.3.2 电压源
独立电压源是一个二端元件，简称为电压源.任何电压源都含有电动势E和内阻R S，它的模型如图。

U:电压源的端电压。

R L:外接的负载电阻。

U = I R
L = E – I R
S
电源E输出功率为P E = I2 R L + I2 R S，
这里:I2 R L为负载功率, I2 R S为电源内阻消耗功率.
当电源内阻 R S = 0 时，称为理想电压源电源.
电源内部无电压降，输出一个恒定电压U = 电动势E，
理想电压源电源
1.3.3 电流源
独立电流源简称电流源. 图中虚线左边所示。

I S是电
流源的电流，R S是电流源的内阻。

当R S=∞或R S>>R L时,称为恒流源或理想电流源,流过负
载电流I恒等于电流源的电流I S.
当电路中不能满足条件R S>>R L时，流过R L的电流等于
被其内阻R S分流后的剩余部分。

R S越小，分流越大，流过负载的电流I越小。

电流源的输出特性如图 1.19
中的斜线所示。

理想电流源端电压的大小完全由外电路的负载所确
定
【例题 1.3】计算图
1.20所示电路中独立
电流源所提供的功率。

电阻的压降为： U R= I R=2×3= 6V
电流源两端的电压：U IS = U R + E = 6V+4V =10V
电流源两端的电压和电流是非关联方向,电流源功
率为:
P IS = U
IS
I =10V×2A=20W
P
IS
>0，所以电流源是提供功率。

电压源的功率P E = EI= 4×2= 8W
由于流过电压源的电流和电压降方向一致，即关联参
考方向，而且P E>0，所以电压
源是吸收功率。

1.3.4 受控源
电源中的电流或电压是受到电
路中其他支路的电流或电压的控制，称此类电源为受控源。

它不是真正的电源，而是四端元件。

受控源有电压源和电流源之分，控制量有电压和电流
之分，所以受控源共有四种类型 : 电压控制电流源(V CC S) :I2=ｇU1，ｇ是转移电导，导纳量纲。

电流控制电压源(CC VS) :U2 = γI1，γ是转移电阻，
电阻量纲。

电流控制电流源(CCC S) : I2 = βI1，β是电流控制比，无量纲。

电压控制电压源(V C VS) :U2 = μU1，μ是电压控制比，无量纲
四种类型受控源
任务四：电路三种状态
1.4.1 开路状态
电源与其负载相互间不连接，电源处于无负载状态，
称为空载状态，又称为开路状态.
开路状态时特性为：
U O = E
I = 0
P E = 0
1.4.2 短路状态
电源两端连接在一起，外电路的电阻为零，称为短
路状态，简称短路。

短路时回路中产生很大的电流
I S，称为短路电流。

电源在短路时的特征为：
U = 0
I S = E/R
S
P S =I
S
R
S
短路除了会发生在电源端处外，也可能
发生在线路中的某一部分，称为局部短路，
会造成电源供出超常的电流。

短路通常是一种严重的事故。

为了防止短
路事故的发生，除了认真操作外，更重要的是在电路中接入短路保护措施，一旦发生短路，能及时切断电源与负载的连接，以免发生事故。

1.4.3 有载状态
电源与负载接通形成电回路，称为有载状态。

电源向电路负载提供的电流：I = E /（R S+R L）
负载上的电压：U L = I R L
电源电动势输出的功率: P E = I E
电源内阻消耗的功率: P S= I2 R S
负载吸收的功率：P L = I2 R L
功率的单位是瓦特（瓦），用字母W表示。

大功率应用的场合，用kW(千瓦)，小功率用mW(毫瓦)，
其换算关系： 1kW = 1000 W ； 1 W = 1000。
