失真度测量仪

类别音频设备版本R1文件编号C304-DISTOR-制定部门品保部制定日期2011年12月02日页次1/3 ★目的：介绍失真仪的使用方法，使相关人员能正确操作失真仪。

★失真仪（DISTORTION METER）概述失真仪是用来测量放大电路信噪比的一种常用电子仪器。

由于放大电路对基波、二次谐波、多次谐波均具有放大作用，每个放大电路对高次谐波的抑制作用是不同的，为了测量这些谐波成分相对于基波成分所占的比例，我们引用失真度来表示。

注意这里的失真度不同于幅度失真（截止失真和削顶失真）。

下图1是我厂常用的TMD-1911型号的失真仪，失真度与电平同时以两只表头显示。

可以用来测量400Hz±10%和1000Hz±10%信号的失真度, 测量范围从0.01%～30%，共有0.1%、0.3%、1%、3%、10%、30%六个量程。

还可以对20Hz～50KHz的交流信号电压、电平进行测量,测量范围从100mV～100V，共有100mV、300mV、1V、3V、10V、30V、100V七个量程。

图 1★ TMD-1911失真仪面板介绍此面板共分为左右两边，左边的为电平测量面板，右边的为失真度测量面板。

下方的琴键按钮为量程选择按钮，左边的为电压量程，右边的为失真度量程。

量程上方的黑色小孔为调零电位器，左边用来调左边表头指针，右边用来调右边表头指针。

左边的表盘为电平指示盘，有四条刻度线。

当读输入信号交流有效值时，逢1量程读第一条刻度，逢3量程读第二刻度；当读电平分贝值时，逢1量程读第三条刻度；逢3量程读第四刻度。

右边的表盘为失真度指示盘，有三条刻度线。

当读失真度的百分之几时，逢1量程读第一条刻度；逢3量程读第二刻度；当读失真度为多少分贝时，读第三刻度。

类别音频设备版本R1文件编号C304-DISTOR-制定部门品保部制定日期2011年12月02日页次2/3红色按钮为开机键，按下去为开机，弹出来为关机。

中间的接口（INPUT）为信号线接口。

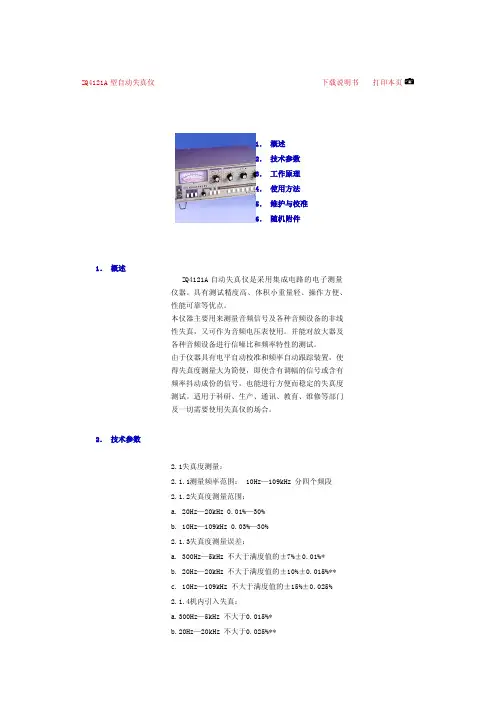

ZQ4121A型自动失真仪下载说明书打印本页1．概述2．技术参数3．工作原理4．使用方法5．维护与校准6．随机附件1．概述ZQ4121A自动失真仪是采用集成电路的电子测量仪器。

具有测试精度高、体积小重量轻、操作方便、性能可靠等优点。

本仪器主要用来测量音频信号及各种音频设备的非线性失真，又可作为音频电压表使用。

并能对放大器及各种音频设备进行信噪比和频率特性的测试。

由于仪器具有电平自动校准和频率自动跟踪装置，使得失真度测量大为简便，即使含有调幅的信号或含有频率抖动成份的信号，也能进行方便而稳定的失真度测试。

适用于科研、生产、通讯、教育、维修等部门及一切需要使用失真仪的场合。

2．技术参数2.1失真度测量：2.1.1测量频率范围：10Hz—109kHz分四个频段2.1.2失真度测量范围：a.20Hz—20kHz0.01%—30%b.10Hz—109kHz0.03%—30%2.1.3失真度测量误差：a.300Hz—5kHz不大于满度值的±7%±0.01%*b.20Hz—20kHz不大于满度值的±10%±0.015%**c.10Hz—109kHz不大于满度值的±15%±0.025%2.1.4机内引入失真：a.300Hz—5kHz不大于0.015%*b.20Hz—20kHz不大于0.025%**c.10Hz—109kHz不大于0.035%2.1.5输入电压自动调整范围：大于10dB2.1.6失真度最小可测电压：100mV2.2电压测量：2.2.1电压测量范围：300μV—300V2.2.2电压测量基本误差：不大于满度值的±5%（1kHz）2.2.3电压频率附加误差：输入量程开关100V以下：a.20Hz—50kHz不大于0.5dBb.5Hz—300kHz不大于1dB输入量程开关300V：a.20Hz—20kHz不大于0.5dBb.10Hz—100kHz不大于1dB2.2.4电压噪音底度：不大于50μV2.2.5最大可测信噪比：120dB2.3失真仪输入阻抗：100kΩ±2%，输入电容不大于100pF*400Hz高通，30kHz低通，在失真度0.03%档时均接入。

高精度失真度测试仪摘要：设计并制作了一个高精度失真度测试仪，用于测量正弦波、方波以及三角波等等信号波的失真度。

该测试仪硬件系统基于AT89S52单片机，控制包括过零比较整形电路，倍频锁相环，加法器，A/D信号采集和系统显示板五部分组成；软件基于离散型傅立叶变换，应用准同步技术的失真度测量方法。

由于锁相环的作用，使得采样周期与信号周期严格同步，有效地克服了传统的基于DFT的失真度测量方法中非整周期采样引起的频谱泄漏对测量结果的影响，实验结果表明，该方法的采用使失真度测量的准确度提高了一个数量级，测量误差在百分之一以下。

关键字：倍频锁相环，A/D信号采集，离散型傅立叶变换目录1. 系统设计 (3)1.1 设计要求 (3)1.1.1 设计任务 (3)1.1.2 技术要求 (3)1.2 总体方案 (3)1.2.1 总体设计思路 (3)1.2.2 总体设计方案 (4)1.3单元电路设计 (4)1.3.1 过零比较整形 (4)1.3.2 加法器 (4)1.3.3 锁相环 (5)1.3.4 数据采集 (7)1.3.5 结果显示 (7)2. 数据处理 (7)2.1 准同步采样原理 (7)2.2利用准同步技术实现失真度的高精度测量 (9)2.2.1 失真度的定义 (9)2.2.2 周期信号基波和谐波幅值的测量 (9)2.2.3 基于准同步算法的失真度计算 (10)3. 软件设计 (10)3.1 开发软件及编程语言的简介 (10)3.2 总体程序流程 (10)4 系统测试 (12)4.1 测试仪器与设备 (12)4.2 指标测试 (12)参考文献 (12)附录：c51程序： (13)1.系统设计1.1 设计要求1.1.1 设计任务设计并制作了一个高精度失真度测试仪，示意图如图一。

图1 总体示意图1.1.2 技术要求(1) 能测量正弦波、方波以及三角波等等信号波的失真度：(2) 失真度测量结果的相对误差在百分之五以内。

失真度测量仪的原理介绍概述失真度是信号处理过程中经常用到的量，是指在传输、变换或储存有关信号时，信号发生变形与失真的程度。

失真度测量仪是一种用于测量失真度的仪器，广泛应用于音频、视频等领域。

本文将介绍失真度测量仪的原理，包括失真度的定义、分类和测量方法，以及失真度测量仪的工作原理和测量流程。

失真度的定义和分类失真度是评价信号失真的量，通常用百分比表示。

它反映了信号经过某种处理后，与原始信号相比所发生的畸变程度。

在音频和视频领域，失真度是影响声音和图像质量的重要指标。

常见的失真种类有以下几种：1.谐波失真：当信号通过线性系统时，在系统的输出上会出现多余的频率成分，这种失真就称为谐波失真。

2.交调失真：当信号通过非线性系统时，各个频率成分之间会相互干扰，形成新的频率成分，这种失真称为交调失真。

3.相位失真：当信号通过某些系统时，不同频率的信号的相位延迟会不一致，从而影响信号的完整性和准确性，这种失真称为相位失真。

失真度的测量方法失真度的测量方法有多种，常用的有以下几种：波形比较法波形比较法是最直观的失真度测量方法，在该方法中，将信号的原始波形与经过处理后的波形进行比较，从而计算出失真度。

该方法要求设备输出与输入信号相同的波形，因此适用于低频和中频区域的信号。

谐波分析法谐波分析法也是一种常用的测量失真度的方法。

该方法中，信号经过滤波器后，将信号频谱拆分为各个谐波成分，然后对各个成分进行分析，从而计算出失真度。

该方法适用于高频信号的测量。

频谱分析法频谱分析法是一种利用频谱分析技术测量失真度的方法。

该方法适用于调频、调制、数字信号等多种信号的测量，可直观地反映出信号频率分布的情况，对于非线性失真的判定也比较准确。

失真度测量仪的工作原理失真度测量仪是一种专用的仪器，主要用于测量音频和视频等信号的失真度。

在测量时，需要将测量的信号输入到失真度测量仪中，然后仪器通过各种处理，对信号进行分析和处理，最终计算出信号的失真度。

信号失真度测试仪在电子设备生产、维护以及研发的过程中，信号失真度测试仪是必不可少的一种设备。

它能够对不同信号的失真度进行测试，为电子设备的制造和维护提供更加准确和可靠的数据支持。

本文将介绍信号失真度测试仪的基本概念、工作原理以及使用方法等方面的相关知识。

一、什么是信号失真度测试仪信号失真度测试仪是一种测量和分析信号失真度的仪器。

它可以通过测量输入信号和输出信号之间的失真程度，来检测信号的质量和精度。

通常，信号失真度测试仪可以测试的信号包括模拟信号和数字信号。

它可以提供一系列信号失真度的参数，如谐波失真度、交叉失真度、相位失真度等。

二、信号失真度的定义信号失真度是指信号经过传输或处理过程中发生的失真程度。

失真通常包括各种不同形式的畸变或扭曲，这些变化可能会对信号的精度、质量和可靠性产生影响。

常见的失真形式包括：•幅度失真：指信号在传输或处理过程中幅度变化的程度。

•相位失真：指信号在传输或处理过程中相位变化的程度。

•频率失真：指信号在传输或处理过程中频率变化的程度。

•时间失真：指信号在传输或处理过程中时间变化的程度。

•波形失真：指信号在传输或处理过程中波形发生的变形或变形程度。

三、信号失真度测试仪的工作原理信号失真度测试仪的核心是失真测试电路和失真算法。

它们能够测量输入信号和输出信号之间的差异，从而计算出信号的失真度。

具体来说，失真测试电路通常采用差分放大器、电压比较器、电流源和样本保持器等电路元件，用于测量信号的幅度、相位等参数。

而失真算法则使用数字信号处理技术进行计算和分析。

信号失真度测试仪可以根据实际需要进行不同类型的失真测试，如单端失真测试、差分失真测试、峰峰失真测试、最大失真测试等。

同时，它还可以提供不同的测试频率和信号源选项，以适应不同的信号类型和测试需求。

四、信号失真度测试仪的使用方法使用信号失真度测试仪需要注意以下几点：1.首先需要对信号失真度测试仪进行校准。

校准可以通过输入一个已知的幅度、相位等参数的信号进行。

失真度测量仪校准结果的不确定度分析摘要：由于测量误差的存在，再加上测量自身定义和误差修正的不完善等等，使得测量结果带有不确定性如何更加科学合理地评价测量结果的质量的性。

如何更加科学合理地评价测量结果的质量的高低，是人们不断的追求。

基于此，本文从以下方面对失真度测量仪进行分析，并针对其测量结果进行分析研究。

关键词：失真度测量仪；测量不确定度；误差一、失真度测量仪电压校准不确定度评定1、概述1.1测量依据：JJF 1852-2020 《失真度测量仪校准规范》。

1.2测量条件：环境条件：温度（23±5）℃，相对湿度≤80％。

1.3测量方法：将多功能校准器5520A电压输出端与MAK-6571C失真度测量仪直接连接，由多功能校准器5520A输出交流电压给失真度测量仪，在多功能校准器5520A的读数作为实际值。

将失真度测量仪电压指示值与的多功能校准器5520A示值相减，其差值即为失真度测量仪电压测量的示值误差。

2、测量模型及不确定度来源分析2.1测量模型γ=Vx -VN式中：γ——失真度测量仪电压测量的示值误差；Vx——失真度测量仪测量显示的电压值；VN——多功能校准器5520A读得的值。

依据方差公式:得:传播系数:;合成标准不确定度为：2.2 不确定度来源分析失真度测量仪电压校准结果不确定度来源主要包括： 1、由失真度测量仪电压重复性引入的标准不确定度u (V x ) 2、多功能校准器允差引入的不确定度u (V N )。

3、标准不确定度评定本文以校准失真度测量仪，评定其测量1kHz 电压1V 测量结果不确定度为例。

3.1 由测量重复性引入示值测量的不确定度u (V x )将被校准失真度测量仪连接到多功能校准器，进行10次连续测量，每次测量均重新接线，得到测量列如下表所示：（单位V ）根据公式：计算测量值的重复性引入的不确定度表：u(V)=0.003V。

x)3.2多功能校准器最大允许误差引入的不确定度u(VN)，采用B类方法进行评由多功能校准器最大允许误差引入的不确定度u(VN定。

DS-1C型程控失真度检定装置使用说明书中国计量科学研究院北京凯弘电子仪器有限公司2014年3月目录一、概述----------------------------------------------------------3二、主要技术指标----------------------------------------------3三、工作原理----------------------------------------------------51.整机方框图-------------------------------------------52.标准失真波信号的形成----------------------------53.标准不平衡电压的产生----------------------------64.主要单元电路简介------------------------------------7四、面板按钮和功能-------------------------------------------8五、使用方法----------------------------------------------------91.开机状态--------------------------------------------------92.检定失真仪-----------------------------------------------103.基波谐波输出电压设置及校-------------------------104.标准失真波电压设置及校准-------------------------115.校准电压表频响校准---------------------------------116.校准操作注意事项------------------------------------12六、程控操作指南---------------------------------------------12七、注意事项---------------------------------------------------15一、概述DS－1C型程控失真度检定装置是一种输出频率范围由5Hz至200kHz的高精度标准失真波信号发生器。

失真仪使用方法和注意事项一.面板介绍1.测量表头与测量量程配合，可读出失真度和电压等大小2.输入量程（输入电压）以10dB跳步衰减输入信号，即输入电压量程选择3.频段开关和频率数值开关（1）频段开关：用来改变失真度测量和震荡器工作频率的频段，分为101 102 103 104四档（2）频率数值开关：分为两档，前者是改变失真度测量和震荡器工作频率的前面一位数，后者改变失真度测量和震荡器工作频率的后面一位数（3）频率微调：对震荡器频率起微调作用，处在“关”位置时，震荡器频率由频段开关和频率数值开关决定，相当于频率微调电位器无作用，当频率微调电位器打开后，随着电位器顺时针旋动，震荡器频率逐渐增加4. 震荡器输出调节（1）震荡器输出衰减开关：以10dB衰减震荡器输出电压（2）震荡器输出调节电位器：调节震荡器输出电压10dB内变化5．失真度量程失真度大小量程控制6. 功能开关选择失真仪的工作种类，分为相对电平，输入电平，失真度，振荡电平四档7. 相对调节功能开关打在相对电平时使用，当需要测量放大器的信噪比或频率特性，而被测信号表头指示不满度时，可通过调节它使表头指示满度，便于读出电平的相对值8. 滤波器测量小失真度信号时，根据被测信号的工作频率接入相应的滤波器9. 300V衰减开关当测量信号在100V~300V时使用，以便更好的测量二.使用方法通电前，将所有量程开关置于最左位，频率微调开关置于“关”位和滤波器按键全部抬键。

1.电压的测量将功能开关置于“输入电平”端，改变失真仪输入量程，使表头指示最便于读数的位置，结合输入量程和表头指示值就可读出被测电压的大小。

如果输入量程打到逢1的电压表头刻度看最上面排，输入量程打到逢3的电压表头刻度看第二排。

例如：信号发生器的最大输出电压是22V峰峰值左右，相当于7.777V 有效值，可以先把失真仪输入量程打到10V（20dB）档，接着输入信号，看表头的最上面一排电压刻度，指针打到0.777，然后乘以输入量程10V，即是信号发生器的输出电压有效值。

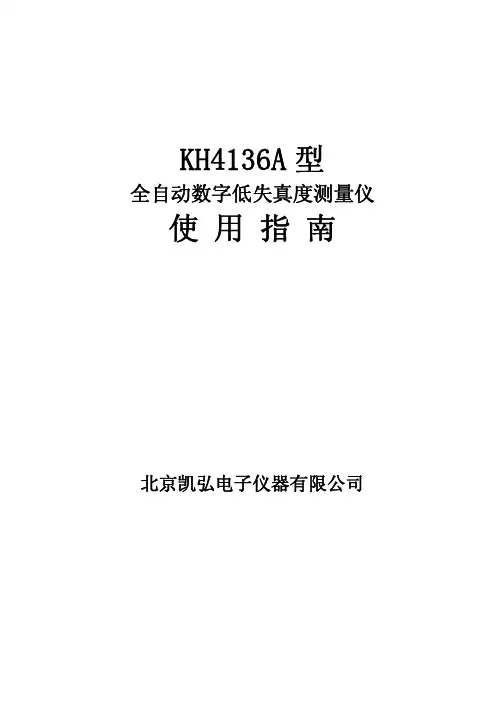

KH4136A型全自动数字低失真度测量仪 使用指南北京凯弘电子仪器有限公司目录一、概述 (2)二、主要特征 (2)三、基本工作特性指标 (3)四、面板描述 (4)五、操作指南 (7)六、工作原理简介 (9)七、仪器的维护和保养 (10)八、失真度测试仪应用范例 (11)九、仪器附件 (11)十、附件一: 常用分贝表 (12)一、概述KH4136A型低失真度测量仪是一台新型全自动数字化的仪器，是根据当前科研、生产、计量检测、教学和国防等用户群实现快速精确测量的迫切需要重新设计的。

最小失真测量达到0.01%，它是一台性能/价格比高的智能型仪器，是KH41系列全数字失真仪家族中的最新成员。

被测信号的电压、失真、频率全部有LED自动显示，采用真有效值检波。

电压测量可在输入电压范围为300μV～300V，频率范围为10Hz～550kHz内实现全自动测量；失真度测量可在输入电压范围为50mV～300V，频率范围为20Hz～110kHz内全自动测量，失真测量范围为30%～0.01%。

该仪器具有不平衡输入电压和失真测量的功能，同时还具有测量S/N（信噪比）、SINAD（信杂比）的功能。

幅度显示单位可为V、mV、dB，失真度显示单位可选择%或dB，S/N、SINAD显示单位为dB。

该仪器内设400Hz高通、30kHz 和80kHz低通滤波器，方便用户使用。

该仪器是一台具有全自动测量信号电压、频率和信号失真等多种功能的新一代智能型仪器，也是当前在信号失真测量领域国内唯一一种全数字化、全自动、多功能型的智能化仪器。

二、主要特征1．具有全自动失真度测试功能内部自动校准,自动跟踪滤波。

2．可测量的最小失真度≤0.01%3．设置了 30KHz，80KHz低通滤波器，降低了宽带非谐波（例如噪声）的影响，使测量低频段信号的谐波失真时更精确。

4．增加了测量信/杂比（SINAD）和信/噪比（S/N）的功能。

5．提高了测量信号失真时输入信号的电压范围：50 mV～300V。

GAD-201G使用手册索引页次1.产品介绍 (2)2.产品规格 (3)3.面板介绍 (8)4.操作说明 (11)5.应用之注意事项 (14)1GAD-201G使用手册1.产品介绍GAD-201G自动失真测试仪的设计是用在测量信号的总体失真度，测量范围从20Hz到20kHz，最小满刻度档位为0.1%。

它具有自动调谐、自动选档和自动准位控制电路，可省下烦杂的平衡调整、频率调谐控制以及输入准位设定控制的作业时间。

此仪表应用两个指示表可同时进行准位和失真度的测量。

在准位和失真度二者的测量中，自动以簧片继电器选择适合的档位。

这个仪表也配有选择固定频率的功能，此固定频率的功能可适切地测量像FM/AM收音机，立体声放大器，录音机等等的无线电设备的失真因子。

这部仪器能更进一步提供两个输出：一个是X轴(输入信号)，另一个是Y轴。

这些输出用于观察输入信号和总谐波波形。

因此这些特征能简易地测量"李萨如"(Lissajo us)图形的失真度并分析失真的精确度。

2GAD-201G 使用手册32.产品规格● 失真度测量 失真度测量档位：满刻度档位从在0.1%到100%共7段檔位，具有自动选文件的功能。

基本频率文件位 ：从20Hz 到20kHz 分三段连续可调，另有三段固定频率可选择：400Hz 、1kHz 和10kHz ，误差±1%。

输入准位 ：100mV r ms 到300V r ms 。

基本谐波阻波比例 ：80dB 以上。

二次谐波精确度 ：基频在20Hz 到20kH z 之间，可达±1dB之内。

剩余失真度 ：小于0.03%。

最大的输入电压 ：DC+AC 峰值；小于400V 。

● 交流电压测量准位测量交流电压文件位 ：满刻度从1mV 到300V r ms 共12段檔位，具自动选文件功能。

分贝档位 ：-60dB 到+50dB 每档依次递增10dB ，60dBm 到+50dB m 每档依次递增10dB m 。

失真度测量仪的原理介绍
失真度测量仪是测量非线性失真系数的电子仪器。

用途在音频和高频设备或系统中，由于非线性源(二极管、晶体管、电子管)的非线性伏安特性，以及铁磁器件的非线性效应；
使输出信号中增加了输入信号中所没有的频率分量(谐波和组合频率)；
从而导致输出波形的失真，称为非线性失真。

在通信系统中，常要求测量非线性失真的程度，以便采取措施，保证通信质量。

基本原理
失真度测量仪大多是采用基波抑制法；
其基本原理是先测出被测信号(包括基波在内)的总电压U；
再将被测信号经过基波抑制电路除去其基波分量，得出各次谐波的总电压Ux。

将两次测出的读数相比，即得出非线性系数(Ux/U)，这种测量方法叫做基波抑制法。

失真度测试仪就是利用这种原理构成的，可以直接读出非线性失真系数(或称失真度)。

定义
音箱的失真度定义与放大器的失真度基本相同；
不同的是放大器输入的是电信号，输出的还是电信号；
而音箱输入的是电信号，输出的则是声波信号。

所以音箱的失真度是指电声信号转换的失真。

声波的失真允许范围是10%内，一般人耳对5%以内的失真不敏感。

大家不要购买失真度大于5%的音箱。

标签:
失真度测量仪。

BS1型失真度测试仪一、概述BS1型失真度测试仪采用全晶体化电路。

其主要用途为测量音频信号的谐波失真程度，最小失真度可测到0.03%。

此外，还可单独作为平衡或不平衡晶体管电压表，测试交流电压和噪声。

二、主要技术性能⒈失真度测量⑴频率范围（基波）：不平衡：2HZ—200KHZ共分五档。

平衡：20HZ—40KHZ共分三档。

⑵失真度范围：0.1%—100%（满刻度）共分七档。

⑶输入信号范围：不平衡：300mV—300V平衡：300mV—１0V⑷频率刻度准确度：优于±５％。

⑸失真度准确度：±100%（满刻度）±0.01%（20Hz—200KHz）。

⒉电压测量：⑴电压范围：不平衡：1 mV—300V（满刻度）共分十二档。

平衡：1 mV—10V（满刻度）共分九档。

⑵频率范围：不平衡：4HZ—1MHZ±1db。

2HZ—4HZ±1.5db。

平衡：20HZ—40KHZ±1db。

⑶输入阻抗：不平衡：1MΩ±5%。

平衡：600Ω±3%；10KΩ±10%。

⑷电压表准确度：±3%（满刻度）以1KHZ为基准。

三、使用方法⒈面板各控制旋钮布置如图8.1所示。

图8.1 BS1型失真度测试仪面板图⒉接通电源前，应将“分压开关”置于“1V”位置，工作开关置于“电压位置，衰减器开关置于”50db“位置。

然后接通电源，指示灯亮，预热15分钟后即可测试。

⒊电压测量（不平衡输入）⑴将“分压开关”至于“1V”，工作开关至于电压位置。

⑵将被测电压从不平衡输入送入，电压表即有指示。

⑶控制“衰减开关”及改变“分压开关”位置即量程，可以从电压表上直接读出被测信号电压有效值。

⑷测量完毕，将各开关恢复到“2”位置。

⑸电压和电平测量（平衡输入）测量方法同上。

只需将被测电压从电缆平衡输入送入，若取分贝读数在平衡输入端要并接600Ω电阻。

⒋失真度测量（不平衡输入）⑴将工作开关置于“电压”位置，分压器开关置于“1V”位置。

失真度测量仪型号安全操作及保养规程背景失真度测量仪是一种常见的测试设备，通过测试特定设备或设备部件的失真度来评估其性能。

这些设备通常被用于工业、医疗和科学领域中，因此，了解如何正确地操作和维护失真度测量仪是非常重要的。

安全操作规程1. 仪器的安装在安装失真度测量仪之前，请检查所有相关的部件，确保它们都完好无损。

接着，进行下列操作：•将设备放置在平整的表面上，并将所有配件放在同一地点。

•将仪器插入到适当的插座中。

在插入时请务必将插头与插座对齐，并确保其紧固。

•仪器的周围应设有保护罩，以防止外部人员的碰触。

2. 电源接线在进行任何电气连接之前，请务必按照以下步骤操作：•确认电路的电压符合仪器的电压要求。

•仅使用地线正确连接的电源插头。

•确保任何插头连接稳定且紧固，以减少接触电阻和无效接线的风险。

3. 仪器的启动在启动失真度测量仪之前，请注意以下事项：•在启动之前，确保仪器的所有部分正常运转。

•确保每个开关都处于正确的位置，以减少任何形式的损坏或故障的风险。

•任何时候，请始终保持警惕，并确保您对设备有完全的控制。

4. 仪器的使用在使用失真度测量仪之前，请参照以下步骤：•熟悉仪器的使用方法。

•根据设备规范，仔细调整各项参数。

•在使用仪器时，您需要全程监视仪器的性能，并及时做出相应操作。

•在完成使用后，断开电源并停止所有操作。

5. 仪器的维护为了保证失真度测量仪的长期使用，您需要定期对其进行维护，包括：•清洁设备，确保其处于理想的工作状态。

•定期检查设备是否存在故障的迹象，并及时修复。

•使用设备时，请遵照设备制造商的建议操作。

保养规程1. 清洁仪器清洁是保护失真度测量仪的关键，但请注意以下几点：•使用干净、柔软的布清洁设备，以确保不会受到划痕。

•经常清洁仪器，以减少油脂和灰尘的聚集。

•使用无害于设备表面的清洁剂。

2. 维护仪器为了保持设备的正常运行，您需要在以下方面维护您的失真度测量仪：•定期检查各个部位的连接和线缆，防止松动和电气故障。

GAD-201G失真度自动测量仪GAD-201G AUTOMATIC DISTORTION METER概述The GAD-201G distortion meter is aimed at total harmonic distortion (THD) and AC voltage measurement at audio frequency range, from 20 ～20kHz. Frequency and voltage value are displayed simultaneously on dual meters, with measurement range automatically switching over full scale. Shortcut keys are provided for commonly used 400Hz, 1kHz, and 10kHz measurement. Output terminal feeds basic waveform (X) and harmonic distortion (Y) to external monitoring device. Residual distortion, including hum and noise, is kept at a minimum level of 0.03% making the GAD-201G ideal for high-class audio application固纬GAD- 201G失真度测试仪主要是针对在20〜20kHz音频频率范围内的交流电压测量和总谐波失真（THD）的测量。

双表头同时显示失真率和电压值，同时自动切换量程范围。

有快捷键提供常用的400Hz、1kHz和10kHz频点测量。

输出终端馈送基波的信号波形(x)和谐波畸变(y)到外在监视设备。

仪器自身的残留失真，包括嗡嗡声和噪音，保持在最低达0.03％的水平,使得GAD- 201G成为高档音频测量的理想工具。

失真度测量仪操作规程一、使用注意事项1、底座接地在电源接通前，务必将底座接地端接大地。

2、最大输入电压任何大于限定的输入电压都是有破坏性的。

这个限定电压是指输入信号的AC电压峰值，加上重迭的直流电压。

3、满刻度这台仪器是使用特别扩大的刻度盘。

这个读值范围较传统的满刻度大。

传统的刻度盘扩大的刻度盘0到1.0 0到1.12-20到0dB -20到+1dB0到3.1(3.2) 0到3.5-20到+2dBm -20到+3.2dBm在0到1.12刻度盘上，满刻度为1.0额定值。

红色标记设定在最外边刻度’1.0’上。

注意X-Y输出端子的使用。

施加一个外部信号到任何一个输出信号端子,都会损坏这部失真测试仪。

绝对禁止将任何外部信号施加到这部仪器的输出端子上。

二、操作说明1、打开电源◆将电源开关置于"OFF"的位置◆检查指针零设定。

如果偏移，则用小螺丝刀调节面板中央的归零螺丝(9)、(10)。

◆将电源开关置于"ON"的位置。

2、在施加输入信号前之注意事项施加任何大于350V rms的输入信号将会损坏仪器。

请先用另外的电压表测量以确定输入信号小于350V rms。

3、交流电压测量◆当连接信号到输入端子时，它将自动选择适当档位，以档位测量(8)指引灯表示目前档位。

◆可从表头上的刻度盘上取得读值。

4、分贝刻度的使用显示在档位测量(8)指引灯的下面数字，相对应于分贝刻度。

其档位从0到+50dB。

当档位在1V到300V时，其分贝值与读值一致；檔位在1mV到300mV时，其分贝值为读值再减60dB。

5、失真测量为了抑制主要的谐波，这个失真表需要调整频率的陷波滤波器。

这个仪器有自动位准控制和自动的同步的功能。

但是必须调整频率作连续测量的功能。

◆使用频率文件位选择设定输入的基本频率文件：×1 ..........20Hz到200Hz×10 .........200Hz到2kHz×100 .........2kHz到20kHz◆设定调谐频率旋钮(15)，高指引灯(13)和低指引灯(14)，将表头读数减至最小。
