ZC4137全自动数字式低失真度测试仪使用说明书

一、影像的使用
1）打开总电源，打开电脑。

2）仪器总电源打开后，把仪器的投影的灯光打开。

3）打开电脑桌面上的影像软件Gager3d 5.0.exe，进入影像检测准备。

4）视工件大小选择1-7倍的放大系数，将工件放在工作台上，位于影像光之内，调好焦距。

此时屏慕上出现的工件表面的影像必须清晰可见、无阴影。

5）摆正工件，在摆正过程中应对被测物釆取轻微敲击，直至选取被测物体的一边与X轴或Y 轴重合。

操作时可以来回运动几次，可以提高测量的精确度。

6）可前后左右移动工作台，直到要检测的部位清楚在可视范围内
7）然后，可根据所需要检测的方式，在系统软件上找相对应的工具进行检测。

二、利用影像常见的几种测量
1）长度、宽度测量
2）圆的内、外径及圆的半径测量
3）角度的测量
4）中心距测量
5）圆弧测量
6）样品轮廓测量
7）。

音频测试-失真仪-使用方法-CAL-FENGHAI.-(YICAI)-Company One1★目的：介绍失真仪的使用方法，使相关人员能正确操作失真仪。

★失真仪（DISTORTION METER）概述失真仪是用来测量放大电路信噪比的一种常用电子仪器。

由于放大电路对基波、二次谐波、多次谐波均具有放大作用，每个放大电路对高次谐波的抑制作用是不同的，为了测量这些谐波成分相对于基波成分所占的比例，我们引用失真度来表示。

注意这里的失真度不同于幅度失真（截止失真和削顶失真）。

下图1是我厂常用的TMD-1911型号的失真仪，失真度与电平同时以两只表头显示。

可以用来测量400Hz±10%和1000Hz±10%信号的失真度, 测量范围从%～30%，共有%、%、1%、3%、10%、30%六个量程。

还可以对20Hz～50KHz的交流信号电压、电平进行测量,测量范围从100mV～100V，共有100mV、300mV、1V、3V、10V、30V、100V七个量程。

图 1★ TMD-1911失真仪面板介绍此面板共分为左右两边，左边的为电平测量面板，右边的为失真度测量面板。

下方的琴键按钮为量程选择按钮，左边的为电压量程，右边的为失真度量程。

量程上方的黑色小孔为调零电位器，左边用来调左边表头指针，右边用来调右边表头指针。

左边的表盘为电平指示盘，有四条刻度线。

当读输入信号交流有效值时，逢1量程读第一条刻度，逢3量程读第二刻度；当读电平分贝值时，逢1量程读第三条刻度；逢3量程读第四刻度。

右边的表盘为失真度指示盘，有三条刻度线。

当读失真度的百分之几时，逢1量程读第一条刻度；逢3量程读第二刻度；当读失真度为多少分贝时，读第三刻度。

红色按钮为开机键，按下去为开机，弹出来为关机。

中间的接口（INPUT）为信号线接口。

此外，两个表盘中间还有3个指示灯，当输入信号为1KHz±10%时，1KHz的指示灯亮；当输入信号为400Hz±10%时，400Hz的指示灯亮；其它信号频率NO GO指示灯亮。

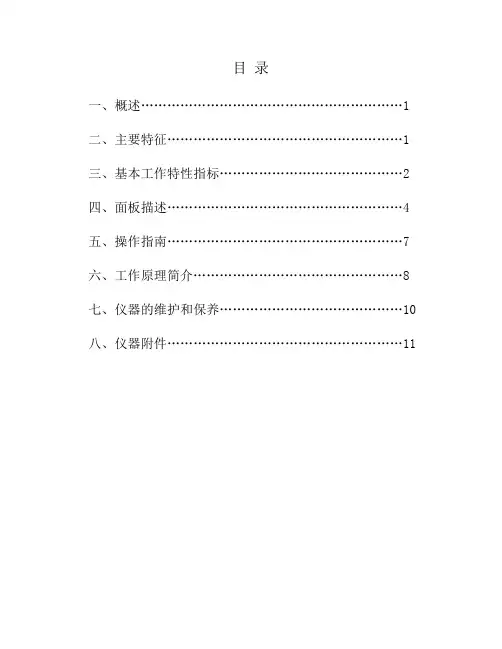

目录一、概述 (1)二、主要特征 (1)三、基本工作特性指标 (2)四、面板描述 (4)五、操作指南 (7)六、工作原理简介 (8)七、仪器的维护和保养 (10)八、仪器附件 (11)一、概述ZC4137型低失真度测量仪是一台新型全自动数字化的仪器，是根据当前科研、生产、计量检测、教学和国防等用户实现快速精确测量的迫切需要重新设计的。

最小失真测量达到0.005%，它是一台性能/价格比较高的智能型仪器，是中策仪器ZC41系列全数字失真仪家族中的最新成员。

被测信号的电压、失真、频率全部集中在一块LCD液晶屏上自动显示，采用了真有效值检波，电压测量可在输入电压300μV～300V，频率10Hz～750kHz内实现全自动测量；失真度测量可在输入电压50mV～300V，频率10Hz～150kHz内全自动测量，失真测量范围为100%～0.005%。

该仪器具有平衡和不平衡输入电压和失真测量的功能，同时还具有测量S/N（信噪比）、SINAD（信杂比）的功能。

幅度显示单位可为V、mV、dB，失真度显示单位可选择%或dB，S/N、SINAD显示单位为dB。

该仪器内设400Hz高通、30kHz和80kHz低通滤波器，方便用户使用。

该仪器是一台具有全自动测量信号电压、频率和信号失真等多种功能的新一代智能型仪器，也是当前在信号失真测量领域国内较高水平的一种全数字化、全自动、多功能型的智能化仪器。

二、主要特征1．具有全自动失真度测试功能，内部自动校准,自动跟踪滤波。

2．可测量的最小失真度≥0.005%3．设置了30kHz，80kHz低通滤波器，降低了宽带非谐波（例如噪声）的影响，使测量低频段信号的谐波失真时更精确。

4．增加了测量信/杂比（SINAD）和信/噪比（S/N）的功能。

5．提高了测量信号失真时输入信号的电压范围：50mV～300V。

6．具有测试平衡信号或不平衡信号的功能。

7．增设了频率计数功能，被测信号频率可直接由LCD液晶屏精确显示。

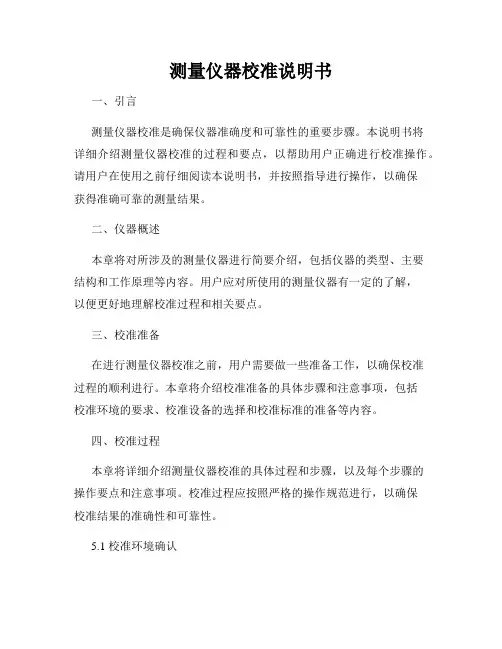

测量仪器校准说明书一、引言测量仪器校准是确保仪器准确度和可靠性的重要步骤。

本说明书将详细介绍测量仪器校准的过程和要点，以帮助用户正确进行校准操作。

请用户在使用之前仔细阅读本说明书，并按照指导进行操作，以确保获得准确可靠的测量结果。

二、仪器概述本章将对所涉及的测量仪器进行简要介绍，包括仪器的类型、主要结构和工作原理等内容。

用户应对所使用的测量仪器有一定的了解，以便更好地理解校准过程和相关要点。

三、校准准备在进行测量仪器校准之前，用户需要做一些准备工作，以确保校准过程的顺利进行。

本章将介绍校准准备的具体步骤和注意事项，包括校准环境的要求、校准设备的选择和校准标准的准备等内容。

四、校准过程本章将详细介绍测量仪器校准的具体过程和步骤，以及每个步骤的操作要点和注意事项。

校准过程应按照严格的操作规范进行，以确保校准结果的准确性和可靠性。

5.1 校准环境确认在进行测量仪器校准之前，用户需要确认校准环境是否符合要求。

校准环境应具备稳定的温度和湿度条件，并排除任何可能对校准结果产生干扰的因素。

5.2 校准设备准备校准过程中所使用的校准设备需要事先进行准备，包括仪器的选择、检查和校准设备的校准等内容。

用户应确保所使用的校准设备符合相关要求，并具备可追溯性。

5.3 校准标准准备校准标准是进行测量仪器校准时的依据，用户需要根据实际情况选择合适的校准标准，并确保其准确度和可靠性。

校准标准的选择和使用应符合相关的国家标准和规范要求。

5.4 校准操作步骤校准过程应按照一定的操作步骤进行，用户需要仔细阅读校准操作步骤，并按照要求进行操作。

校准操作的顺序和方法应按照实际情况和仪器的特性确定。

五、校准结果分析和记录校准过程完成后，用户需要对校准结果进行分析和记录。

本章将介绍校准结果分析和记录的要点和方法，以便用户能够正确理解和使用校准结果。

6.1 校准结果分析用户应根据校准结果进行分析，包括结果的准确度、可重复性和稳定性等方面。

用户还需要判断校准结果是否满足所需的测量要求，以便后续的应用和使用。

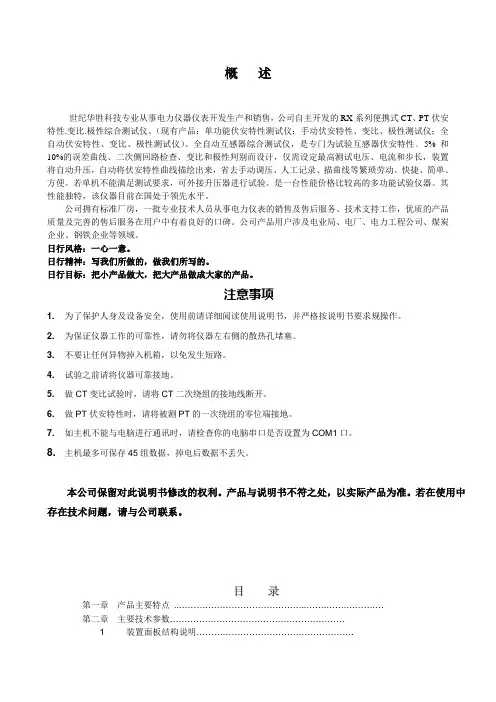

概述世纪华胜科技专业从事电力仪器仪表开发生产和销售，公司自主开发的RX系列便携式CT、PT伏安特性.变比.极性综合测试仪。

（现有产品：单功能伏安特性测试仪；手动伏安特性、变比、极性测试仪；全自动伏安特性、变比、极性测试仪）。

全自动互感器综合测试仪，是专门为试验互感器伏安特性﹑5% 和10%的误差曲线、二次侧回路检查、变比和极性判别而设计，仅需设定最高测试电压、电流和步长，装置将自动升压，自动将伏安特性曲线描绘出来，省去手动调压、人工记录、描曲线等繁琐劳动。

快捷、简单、方便。

若单机不能满足测试要求，可外接升压器进行试验。

是一台性能价格比较高的多功能试验仪器。

其性能独特，该仪器目前在国处于领先水平。

公司拥有标准厂房，一批专业技术人员从事电力仪表的销售及售后服务、技术支持工作，优质的产品质量及完善的售后服务在用户中有着良好的口碑。

公司产品用户涉及电业局、电厂、电力工程公司、煤炭企业、钢铁企业等领域。

日行风格：一心一意。

日行精神：写我们所做的，做我们所写的。

日行目标：把小产品做大，把大产品做成大家的产品。

注意事项1. 为了保护人身及设备安全，使用前请详细阅读使用说明书，并严格按说明书要求规操作。

2. 为保证仪器工作的可靠性，请勿将仪器左右侧的散热孔堵塞。

3. 不要让任何异物掉入机箱，以免发生短路。

4. 试验之前请将仪器可靠接地。

5. 做CT变比试验时，请将CT二次绕组的接地线断开。

6. 做PT伏安特性时，请将被测PT的一次绕组的零位端接地。

7. 如主机不能与电脑进行通讯时，请检查你的电脑串口是否设置为COM1口。

8. 主机最多可保存45组数据，掉电后数据不丢失。

本公司保留对此说明书修改的权利。

产品与说明书不符之处，以实际产品为准。

若在使用中存在技术问题，请与公司联系。

目录第一章产品主要特点 ..……………………………………..…….…….………….第二章主要技术参数……………………………………………………1 装置面板结构说明………………………………………………第三章单机运行软件操作方法……………………………………………1 旋转鼠标使用方法………………………………………………2 主菜单……………………………………………………………3 CT伏安特性试验……………………………………………………3.1 CT伏安特性试验的软件界面……………………………………….3.2 CT伏安特性试验方法……………………………………………….3.3 使用主机单机试验……………………………………………....3.4 使用外部升压器试验………………………………………......3.5 测试结果操作说明…………………………………………..…3.6 误差曲线…………………………………………………3.7 查阅以前所保存的测试数据…………………………………..4.0 CT 变比极性试验…………………………………………………4.1 CT 变比极性试验的软件界面………………………………………4.2 CT 变比试验接线……………………………………………………4.3 CT变比试验方法…………………………………………………4.4 CT二次侧回路检查…………………………………………………4.5 PT伏安特性试验方法…………………………………………..4.6 PT变比极性试验方法………………………………………..4.7交流耐压测试方法……………………………………5 PC 机操作软件使用说明…………………………………………..附录1 故障维护…………………..附录2 如何更换打印纸………………………………………..………附录3 售后服务承诺………………………………………………………第一章：RX842全自动互感器特性综合测试仪主要特点1.仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。

失真度测量仪检定规程失真度测量仪检定规程Verification Regulation of Distortion Factor Meter本检定规程经国家计量总局于1981年2月11日批准，自1982年1月1日起施行。

归口单位：浙江省标准计量管理局起草单位：浙江省计量检定所主要起草人：吴达慎本规程技术条文由起草单位负责解释。

失真度测量仪检定规程本规程适用于新制造、使用中和修理后的基波频率范围为2Hz～200kHz，失真度测量量程为0.1%～100%，失真度示值误差≥±5%(满刻度)的失真度测量仪(以下简称失真仪)的检定。

一、检定条件及检定用标准设备1 检定条件温度：(20±5)℃相对湿度：小于80%；大气压强：(750±30)mmHg；电源电压及频率：220V±2%，(50±2)Hz；无强恒磁场或交变磁场，无强烈机械振动。

2 检定用的主要标准设备2.1 电子管电压表检定仪频率：1kHz±5%；输出电压：0.5mV～300V；基本误差：不大于±1%±30μV；参考型号：DYB-2型电子管电压表检定仪。

2.2 电子电压表频率范围：5Hz～1MHz；电压表频率附加误差(以1kHz为基准)：20Hz～200kHz不大于±1%；5Hz～1MHz不大于±5%；参考型号：经过检定、修正使用的DA-24型有效值电压表。

2.3 低频信号发生器频率范围：1Hz～1MHz；输出电压：负载阻抗为5kΩ时大于1V，且连续可调节；失真度：小于0.1%(20Hz～20kHz)；参考型号：XD-1型低频信号发生器。

2.4 频率计频率范围：2Hz～200kHz；频率测量的基本误差：不大于±(0.3%±0.1Hz)；参考型号：E312型电子计数式频率计。

2.5 失真仪检定装置频率范围：5Hz～200kHz；输出标准失真度：0.1%～100%；标准失真度误差：不大于±(3～5)%(标称值)±30μV；频率范围：20Hz～20kHz；输出标准失真度：0.1%～100%；标准失真度误差：不大于±1.5%(标称值)±30μV；参考型号：BO-13型失真仪检定装置或者BO-5型失真仪检定装置。

失真测试仪的使用实验目的：了解失真测试仪的使用方法实验仪器：函数信号发生器失真测试仪使用方法：1．在接通电源前将分压器开关置”100%(0dB)”位置，工作选择开关置“电压”位置。

2．接通电源，预热数分钟后，输入被测信号，改变输入衰减开关使表头指示在可读范围内3．将工作选择开关置“校准”位，调节校准电位器旋钮使表头指示为满度，将工作选择开关置“失真”位4．将频率范围置“200HZ---2KHZ”档，调节频率调谐旋钮，直到频率显示屏中的频率与被测品率相等为止，此时示波管中应显示为一个圆5．继续调节粗调频率调谐旋钮和粗调相位电位器，使得示波管中显示为一条竖线6．反复调节频率微调，相位粗调和相位微调旋钮，相应改变分压器档位，使表头指针指示最小为止7．准确读失真度的值。

当分压器分别置0.1%、1%、10%、100%档时，失真度的值就从表头的第一条刻度读数；当分压器分别置0.3%、3%、30%档时，失真度就是第二条刻度线读数实验四：晶体管毫伏表、晶体管特性曲线分析仪的使用实验目的：了解晶体管毫伏表和晶体管特性曲线分析仪的工作原理及使用方法。

实验仪器：晶体管毫伏表一台晶体管特性曲线分析仪一台函数信号发生器一台1.晶体管毫伏表的使用：步骤：将信号发生器输出信号接到晶体管毫伏表的输入，测试晶体管毫伏表的输出数值。

填写表格，在做分析。

（表格）2.晶体管特性曲线分析仪的使用：步骤1.选择X轴偏转开关为1V/div(Vce)，Y 轴偏转开关为1mA/div,基极选择开关置于0.1mA/div。

“峰值电压”置于10V档。

“峰值电压%”旋钮逆时针调节到零，“极簇”开关顺时针旋到最大，（以上参数在测试过程中可适当调整）。

集电极电源选择正电压，阶梯信号选择正信号(若是测试PNP 管，则应选择负电压和负信号)。

然后打开晶体管特性图示仪电源开关。

步骤2.将被测NPN管插入左或右边插座，注意三极管的EBC 管脚要和仪器底座上的EBC 相对应。

一、一般规定1.使用本仪器以前，请先了解本测试仪所使用的安全标志，以策安全。

2.在给本仪器输入电源以前，请对照标牌确认输入电源是否正确。

二、主要特征1．具有全自动失真度测试功能，内部采用数字DSP技术，测量更为快速准确。

2．可测量的最小失真度≤0.005%3．增加了测量信杂比（SINAD）和信噪比（S/N）的功能。

4．提高了测量信号失真时输入信号的电压范围：50mV～300V。

五、操作指南1）按下面板上的电源开关，仪器自动进入信号测量状态。

2）电压测量：当被测为不平衡电压信号时，只需将信号电缆接入本仪器的被测信号输入端，则被测的信号电压和频率就会自动显示出来。

电压显示单位可通过按V/%或dB键设置。

3）失真度测量：对信号的接入法同电压测量。

被测信号电压应大于或等于50mV（否则将显示“等待”），系统自动跟踪被测信号的电平和频率，无需任何操作，显示稳定后则可记录数据。

失真度显示可选择dB或%显示。

4）信杂比测量：对信号的接入法同失真度测量。

按下信杂比键则进入信杂比测量，测量方法原理同失真度测量，显示单位为dB。

5）信噪比测量：对信号的接入法同电压测量。

在电压测量状态下按下信噪比键，本仪器首先显示被测设备输出端的电平，一般用dB显示。

然后关闭信号源的输出或被将测设备输入短路，此时本仪器显示的dB数，即为被测系统的信/噪比。

6）当输入信号的范围超出本仪器的测量范围时，LCD显示屏将在相应位置显示“等待”。

六、仪器的维护和保养1、仪器出厂时电源电压使用220V/50Hz2、仪器可连续工作八小时。

3、仪器的使用及存放处所的条件：1）额定工作环境温度0 ~ 40℃2）相对湿度小于80%3）室内有通风设备，无尘酸碱及其它腐蚀性气体，不应有强烈的机振动冲击影响及强烈的电磁场作用。

4、仪器的维修本仪器属智能型仪器，且内部一些特制的电路和器件只有在满足特定的参数条件下，方能保证整机的性能。

故只有经过特定培训的人员才能进行维修。

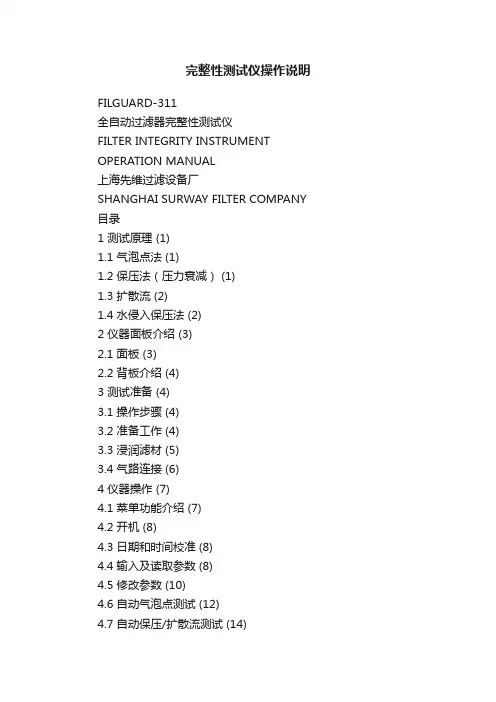

完整性测试仪操作说明FILGUARD-311全自动过滤器完整性测试仪FILTER INTEGRITY INSTRUMENT OPERATION MANUAL上海先维过滤设备厂SHANGHAI SURWAY FILTER COMPANY 目录1 测试原理 (1)1.1 气泡点法 (1)1.2 保压法（压力衰减） (1)1.3 扩散流 (2)1.4 水侵入保压法 (2)2 仪器面板介绍 (3)2.1 面板 (3)2.2 背板介绍 (4)3 测试准备 (4)3.1 操作步骤 (4)3.2 准备工作 (4)3.3 浸润滤材 (5)3.4 气路连接 (6)4 仪器操作 (7)4.1 菜单功能介绍 (7)4.2 开机 (8)4.3 日期和时间校准 (8)4.4 输入及读取参数 (8)4.5 修改参数 (10)4.6 自动气泡点测试 (12)4.7 自动保压/扩散流测试 (14)4.8 手动测试 (15)4.9 气密性自检 (17)4.10 气流调节 (18)4.11 读取测试结果及测试参数 (18)5 常见问题及解决方法..........................................................................................................................206 性能参数 (22)7 维护保养 (22)8 随机附件 (23)9 可选附件 (23)使用本仪时应该保证可靠接地！FILGUARD-311 型全自动过滤器完整性测试仪·1·FILGUARD-311 型过滤器完整性测试仪适用于对过滤器进行完整性检测，判断选用的滤材过滤精度是否符合要求、滤材有无破损以及过滤器的密封性是否完好，以保证过滤器能按要求正常运行。

FILGUARD-311 型是由微电脑控制的新一代过滤器完整性自动测试仪，可直接检测滤芯和滤膜的气泡点、压力衰减值和扩散流（输入上游体积时），也可间接检测水浸入值。

一、一般规定1.使用本仪器以前，请先了解本测试仪所使用的安全标志，以策安全。

2.在给本仪器输入电源以前，请对照标牌确认输入电源是否正确。

二、主要特征1．具有全自动失真度测试功能，内部采用数字DSP技术，测量更为快速准确。

2．可测量的最小失真度≤0.005%3．增加了测量信杂比（SINAD）和信噪比（S/N）的功能。

4．提高了测量信号失真时输入信号的电压范围：50mV～300V。

五、操作指南1）按下面板上的电源开关，仪器自动进入信号测量状态。

2）电压测量：当被测为不平衡电压信号时，只需将信号电缆接入本仪器的被测信号输入端，则被测的信号电压和频率就会自动显示出来。

电压显示单位可通过按V/%或dB键设置。

3）失真度测量：对信号的接入法同电压测量。

被测信号电压应大于或等于50mV（否则将显示“等待”），系统自动跟踪被测信号的电平和频率，无需任何操作，显示稳定后则可记录数据。

失真度显示可选择dB或%显示。

4）信杂比测量：对信号的接入法同失真度测量。

按下信杂比键则进入信杂比测量，测量方法原理同失真度测量，显示单位为dB。

5）信噪比测量：对信号的接入法同电压测量。

在电压测量状态下按下信噪比键，本仪器首先显示被测设备输出端的电平，一般用dB显示。

然后关闭信号源的输出或被将测设备输入短路，此时本仪器显示的dB数，即为被测系统的信/噪比。

6）当输入信号的范围超出本仪器的测量范围时，LCD显示屏将在相应位置显示“等待”。

六、仪器的维护和保养1、仪器出厂时电源电压使用220V/50Hz2、仪器可连续工作八小时。

3、仪器的使用及存放处所的条件：1）额定工作环境温度0 ~ 40℃2）相对湿度小于80%3）室内有通风设备，无尘酸碱及其它腐蚀性气体，不应有强烈的机振动冲击影响及强烈的电磁场作用。

4、仪器的维修本仪器属智能型仪器，且内部一些特制的电路和器件只有在满足特定的参数条件下，方能保证整机的性能。

故只有经过特定培训的人员才能进行维修。

失真度测量仪型号安全操作及保养规程背景失真度测量仪是一种常见的测试设备，通过测试特定设备或设备部件的失真度来评估其性能。

这些设备通常被用于工业、医疗和科学领域中，因此，了解如何正确地操作和维护失真度测量仪是非常重要的。

安全操作规程1. 仪器的安装在安装失真度测量仪之前，请检查所有相关的部件，确保它们都完好无损。

接着，进行下列操作：•将设备放置在平整的表面上，并将所有配件放在同一地点。

•将仪器插入到适当的插座中。

在插入时请务必将插头与插座对齐，并确保其紧固。

•仪器的周围应设有保护罩，以防止外部人员的碰触。

2. 电源接线在进行任何电气连接之前，请务必按照以下步骤操作：•确认电路的电压符合仪器的电压要求。

•仅使用地线正确连接的电源插头。

•确保任何插头连接稳定且紧固，以减少接触电阻和无效接线的风险。

3. 仪器的启动在启动失真度测量仪之前，请注意以下事项：•在启动之前，确保仪器的所有部分正常运转。

•确保每个开关都处于正确的位置，以减少任何形式的损坏或故障的风险。

•任何时候，请始终保持警惕，并确保您对设备有完全的控制。

4. 仪器的使用在使用失真度测量仪之前，请参照以下步骤：•熟悉仪器的使用方法。

•根据设备规范，仔细调整各项参数。

•在使用仪器时，您需要全程监视仪器的性能，并及时做出相应操作。

•在完成使用后，断开电源并停止所有操作。

5. 仪器的维护为了保证失真度测量仪的长期使用，您需要定期对其进行维护，包括：•清洁设备，确保其处于理想的工作状态。

•定期检查设备是否存在故障的迹象，并及时修复。

•使用设备时，请遵照设备制造商的建议操作。

保养规程1. 清洁仪器清洁是保护失真度测量仪的关键，但请注意以下几点：•使用干净、柔软的布清洁设备，以确保不会受到划痕。

•经常清洁仪器，以减少油脂和灰尘的聚集。

•使用无害于设备表面的清洁剂。

2. 维护仪器为了保持设备的正常运行，您需要在以下方面维护您的失真度测量仪：•定期检查各个部位的连接和线缆，防止松动和电气故障。

全自动测量仪使用说明书尊敬的用户：感谢您选择我们的全自动测量仪。

为了确保您能够正确高效地使用该仪器，我们特别编写了这份使用说明书。

请您在使用之前仔细阅读本手册，并按照指导进行操作。

祝您使用愉快！一、产品概述全自动测量仪是一种先进的仪器设备，具备快速、精确、高效的特点。

它采用了最新的测量技术，可以广泛应用于工业生产、科研实验、环境监测等领域。

该测量仪具有自动化程度高、数据准确度高等优点。

二、产品特点1.自动化测量：全自动测量仪配备先进的传感器和控制系统，能够实现自动测量，提高工作效率。

2.高精度测量：该仪器采用了精确的测量算法和高质量的传感器，确保测量结果的准确性和可靠性。

3.多功能操作：全自动测量仪具备多种测量模式和参数设置功能，可以满足不同场景的实际需求。

4.数据存储与导出：测量结果可以存储在内部存储器中，也可以通过USB接口导出到计算机进行进一步分析和处理。

三、使用步骤1.准备工作（1）检查仪器及配件是否完好；（2）将仪器与电源连接，并确认电源稳定；（3）打开电源开关，等待仪器系统启动。

2.功能选择根据需要选择相应的测量功能、模式和参数设置。

系统界面简洁明了，操作简便快捷。

3.样品装载（1）将待测样品放置在测量台上，并保持平稳；（2）根据测量要求，调整样品与仪器的距离及角度，确保测量准确。

4.测量操作（1）按下“开始测量”按钮，仪器开始进行测量；（2）系统自动采集数据，并在屏幕上显示测量结果；（3）等待测量完成后，保存结果或导出到计算机。

5.维护保养（1）使用完毕后，请及时关闭电源；（2）仔细清洁测量仪器及其配件，保持干净整洁；（3）根据实际情况，定期维护设备，并进行功能检测。

四、注意事项1.请妥善保管本使用说明书，随时查看和参考；2.在使用全自动测量仪之前，请确保已经仔细阅读并理解本手册；3.请根据具体需求设置相应的测量模式和参数；4.在使用过程中，如遇到任何问题，请及时联系厂家或售后服务部门。

失真度测量仪操作规程一、使用注意事项1、底座接地在电源接通前，务必将底座接地端接大地。

2、最大输入电压任何大于限定的输入电压都是有破坏性的。

这个限定电压是指输入信号的AC电压峰值，加上重迭的直流电压。

3、满刻度这台仪器是使用特别扩大的刻度盘。

这个读值范围较传统的满刻度大。

传统的刻度盘扩大的刻度盘0到1.0 0到1.12-20到0dB -20到+1dB0到3.1(3.2) 0到3.5-20到+2dBm -20到+3.2dBm在0到1.12刻度盘上，满刻度为1.0额定值。

红色标记设定在最外边刻度’1.0’上。

注意X-Y输出端子的使用。

施加一个外部信号到任何一个输出信号端子,都会损坏这部失真测试仪。

绝对禁止将任何外部信号施加到这部仪器的输出端子上。

二、操作说明1、打开电源◆将电源开关置于"OFF"的位置◆检查指针零设定。

如果偏移，则用小螺丝刀调节面板中央的归零螺丝(9)、(10)。

◆将电源开关置于"ON"的位置。

2、在施加输入信号前之注意事项施加任何大于350V rms的输入信号将会损坏仪器。

请先用另外的电压表测量以确定输入信号小于350V rms。

3、交流电压测量◆当连接信号到输入端子时，它将自动选择适当档位，以档位测量(8)指引灯表示目前档位。

◆可从表头上的刻度盘上取得读值。

4、分贝刻度的使用显示在档位测量(8)指引灯的下面数字，相对应于分贝刻度。

其档位从0到+50dB。

当档位在1V到300V时，其分贝值与读值一致；檔位在1mV到300mV时，其分贝值为读值再减60dB。

5、失真测量为了抑制主要的谐波，这个失真表需要调整频率的陷波滤波器。

这个仪器有自动位准控制和自动的同步的功能。

但是必须调整频率作连续测量的功能。

◆使用频率文件位选择设定输入的基本频率文件：×1 ..........20Hz到200Hz×10 .........200Hz到2kHz×100 .........2kHz到20kHz◆设定调谐频率旋钮(15)，高指引灯(13)和低指引灯(14)，将表头读数减至最小。

KH4137KH4137V . 0302…………………………………………………………2 ……………………………………………………2 …………………………………………3 ……………………………………………………5 ……………………………………………………8 ………………………………………………9 ………………………………………………11 …………………………………………16 ……………………………………16 ……………………………………………………17 : ……………………………………181 18KH4137V . 0302KH41370.005%/KH41LED 300µV 300V 50mV 100% 0.01% 10Hz 300V 750kHz 10Hz 0.005% S/N V S/N SINAD dB mV dB 400Hz 30kHz SINAD % 80kHz dB 150kHzGPIB1 2 3 0.005% 30KHz 80KHz4 5 6 7 8/SINAD/S/N 50 mV 300VLED2 18KH4137V . 03029 10. 11. IEEE48890dB100dB11 10Hz 10Hz 2 3 300mV 300V 10Hz 110kHz 50mV 4 20Hz 300mV 20kHz ± 0.5dB 0.03% 5 >1Vrms 20Hz 10Hz 50kHz 20kHz 50kHz 100kHz 0.0058% 0.0088% 0.0098% 0.015% 0.01% 0.001% 0.0001% 10Hz 10HZ 110kHz 150kHz 150kHz 100% 0.01% 50mV 150kHz 100kHz 300V100% 0.03% 100% 0.05%150kHz ± 1dB 50 - 300mV ± 2dB100kHz ~ 150kHz 6 % 10% 1% 1% 7 dB 0.01dB 100% 9.99%21SINAD10Hz 10Hz 150kHz 100kHz3 18KH4137V . 03022SINAD0dB80dB31 2AC300µV 300V 10Hz 10Hz 3 1kHz 20Hz 10Hz 100kHz 10Hz 100kHz 4 5 6 100V 1V 10mV 1mV ( 1KHz 3% 100mV 1mV 0.01mV 0.0001mV 10V 100mV 1mV )± 3% 20kHz 100kHz 750kHz 100kHz 300kHz ±0.5dB ±1dB ±1.5dB ±1dB ±1.5dB 50µV 3 10mV 0.1mV 0.001mV 750kHz 300kHz41 2S/N10Hz S/N 0 750kHz 99.99dB51 2 3 0.1% ± 2 10Hz 10Hz 750kHz 150kHz 5mV 50mV60dB =1Vrms0dBm =0.7745V4 18KH4137V . 03021mW dBm 7 8 9 10 11 12600Ω dB100KΩ//100PF 220V ± 10% 20VA 50Hz/60HzdB 0.01dB2.22290(W) mm X 120(H) mm X 320(D) mm 8Kg11 不……5 18KH4137V . 0302220V2 不……HIGHLOWHIGHLOWHIGHBAL HIGH LOWBAL 220V3 不BAL/UNBAL ……. 4 不 ..…… ‘FLOATING/CHASSIS’220V5 不 …… 不 400Hz (HP)400Hz 400Hz 50Hz30kHz 80kHz (LP)10kHz 80kHz 30kHz 20kHzV/%dBV dB % dBS/NSINADdB不 AUTO6 18KH4137V . 0302‘N2X’X不 SINADSINAD // dB不 S/N/OFF S/NdB不 LEVELDISTN6LOW不 LOCAL‘ REMOTE ’ ‘LOCAL’ REMOTE ‘LLO’:1 ‘LOCAL’ 2 ‘GTL’ (LLO)6 不BNC…… 600Ω7……7 18KH4137V . 03028 不FREQUENCY 9 不 LEVEL..….…… S/N SINAD10 不 ……………211A C 2 2 0 V /5 0 H z0 .5 A IE E E S T D 4 8 8A C 220V 50H z12131411 不 ….……………… 12 不 ………………… IEEE488 13 不 ………………… 14 不…………………1. GPIB IE 238 18KH4137V . 03022.HIGH ‘BAL/UNBAL’ ‘BAL/UNBAL’ LOW ‘V/%’ ‘dB’ HIGH3.50mV‘DISTN’ dB % 3—5 %4. SINAD‘SINAD’ dB5. S/N‘S/N’dB/9 18LED—90 110dB 70 80dB 0.01% 30kHz 80kHz 750kHz 400Hz 400Hz 50Hz31D=distortionnoise signal distortion noise +++D * 100% dB 20logD10% JJG251-97D = 210D D +D0 D2 S/ND=noisenoisesignal +dB 20logDOFF S/N dB3 SINADS=distortionnoise distortionnoise signal +++ dB 20logS23 8 5 1 5 0 ~ 315 4 3 2 1 OFF OFF OFF OFF OFF 00 OFF OFF OFF OFF ON 01 OFF OFF OFF ON OFF 02OFFOFFOFFONON03OFF OFF ON OFF OFF 04 OFF OFF ON OFF ON 05 OFF OFF ON ON OFF 06 OFF OFF ON ON ON07 OFF ON OFF OFF OFF 08 OFF ON OFF OFF ON09 OFF ON OFF ON OFF 10 OFF ON OFF ON ON11 OFF ON ON OFF OFF 12 OFF ON ON OFF ON13 OFF ON ON ON OFF 14 OFF ON ON ON ON 15 ON OFF OFF OFF OFF 16 ON OFF OFF OFF ON17 ON OFF OFF ON OFF 18 ON OFF OFF ON ON19 ON OFF ON OFF OFF 20 ON OFF ON OFF ON21 ON OFF ON ON OFF 22 ON OFF ON ON ON 23 ON ON OFF OFF OFF 24ON ON OFF OFF ON25ON ON OFF ON OFF 26ON ON OFF ON ON27ON ON ON OFF OFF 28ON ON ON OFF ON 29ON ON ON ON OFF 30ON ON ON ON ON 31IEEE.488.111M1 LEVELM2 SINDM3 DISTORTIONS2 S/N2N0 AUTOMATIC NOTCH TUNINGN1 NOTCH HOLDN2X NOTCH HOLD AT X 10.000kHz 800.00Hz3L0 ALL LP FILTERS OFF 750kHzL1 30KHZ LP FILTER ON 30kHzL2 80KHZ LP FILTER ON 80kHzH0 400HZ HP FILTER OFF 400HzH1 400HZ HP FILTER ON 400Hz4LG DB indicationLN LIN INDICATION V mV %)dB V mVdB dB5RL read left displayRR read right display212 ASCII3I 64II4 CR LF 0DH 0AHCH$(13) CH$(10)5 13 5 831 ASCII2 (5 1 ) 1.8756kHz 0.0182358.2mV3) 5 9.95Hz4REMOTE 1 LLO: Local Lock out LOCAL LOCAL REMOTE 2 LLO GTL: Go to Local5VBPrivate Sub Command_Click()Dim kk, gg, As IntegerDim str As Stringstr = String(64, 0)Init ’Send 0 23 M3, L0, FN21.8KHZ, RR, LIN 0 1‘23 M3= 1.8kHzFOR KK=0 TO 5000 ‘ 5Next kkgg= receive 0, 23, str, 0, 1 ‘23 strgpibsend GpibSend(board_Index,Device_Address,Data_Buffer,Byte_cout, EOT_Mode)Board_Index 0Device_AddressData_bufferByte_countEOT_Mode 012Receive(Board_Index,Device_Address,Buffer,Byte_Count,Termibation)Board_Index 0Device_AddressData_BufferByte_CountTermination0 13+101 ASCII 132 ASCII 103 EOI1 220V/50Hz231 0 ~ 402 80%345KH1653C KH413712312 BNC34:- + 1.0000 1.0000 0.0 1.0000 1.0000 0.9772 0.9886 0.1 1.0116 1.0233 0.9550 0.9772 0.2 1.0233 1.0471 0.9333 0.9661 0.3 1.0351 1.0715 0.9120 0.9550 0.4 1.0471 1.0965 0.8913 0.9441 0.5 1.0593 1.1220 0.8710 0.9333 0.6 1.0715 1.1482 0.8511 0.9226 0.7 1.0839 1.1749 0.8318 0.9120 0.8 1.0965 1.2023 0.8128 0.9016 0.9 1.1092 1.2303 0.7943 0.8913 1.0 1.1220 1.2589 0.6310 0.7943 2.0 1.2589 1.5849 0.5012 0.7079 3.0 1.4125 1.9953 0.3981 0.6310 4.0 1.5849 2.5119 0.3162 0.5623 5.0 1.7783 3.1623 0.2512 0.5012 6.0 1.9953 3.9811 0.1995 0.4467 7.0 2.2387 5.0119 0.1585 0.3981 8.0 2.5119 6.3096 0.1259 0.3548 9.0 2.8184 7.9433 0.10000.316210.03.162310.00007 100027010-********-801 010-********-801 E—mail bjkh@。

1．概述ZQ4120型同步失真仪是采用集成电路的电子测量仪器。

具有测试精度高、信号源失真小﹑体积小重量轻、操作方便、性能可靠等特点。

本仪器主要用来测量音频信号及各种音频设备的非线性失真，又可作为超低失真信号发生器和音频电压表使用。

并能对放大器及各种音频设备进行信噪比和频率特性的测试。

由于仪器具有电平自动校准和频率自动跟踪装置，加上机内设有音频振荡器，其频率与失真仪保持同步，使得失真度测量大为简便。

适用于科研、生产、通讯、教育、维修等部门及一切需要使用失真仪的场合。

2．技术参数2．1 失真仪：2．1．1 失真度测量：2．1．1．1 测量频率范围：10Hz—109kHz 分四个频段2．1．1．2 失真度测量范围：a. 20Hz—20kHz 0.01%—30%b. 10Hz—109kHz 0.03%—30%2．1．1．3 失真度测量误差：a. 300Hz—5kHz 不大于满度值的±7%±0.01%*b. 20Hz—20kHz 不大于满度值的±10%±0.015%**c. 10Hz—109kHz 不大于满度值的±30%±0.025%2．1．1．4 机内引入失真：a. 300Hz—5kHz 不大于0.015%*b. 20Hz—20kHz 不大于0.025%**c. 10Hz—109kHz 不大于0.035%2．1．1．5 输入电压自动调整范围：大于10dB2．1．1．6 失真度最小可测电压：100mV2．1．2电压测量：2．1．2．1 电压测量范围：300μV—100V 分十一个量程。

（欲测100至300V电压时需另配一个衰减器附件）2．1．2．2 电压测量基本误差：不大于满度值的±5%（1kHz）2．1．2．3 电压频率附加误差：a. 20Hz—50kHz 不大于0.5dBb. 5Hz—300kHz 不大于1dB 2．1．2．4 电压噪音底度：不大于50μV2．1．2．5 最大可测信噪比：110dB2．1．3 失真仪输入阻抗：100kΩ±2%，输入电容不大于100pF 2．2 振荡器：2．2．1 振荡频率：10Hz―109kHz2．2．2 频率示值误差：不大于0.05f±1Hz2．2．3 非线性失真：a．300Hz― 5kHz 不大于0.005%b．20Hz ― 20kHz 不大于0.015%c．10Hz ―109kHz 不大于0.07%2．2．4 最大输出电压：大于3Vrms（开路）2．2．5 最大输出电压频率不均匀性：a．100Hz― 10kHz 小于±0.5dBb．10Hz ― 109kHz 小于±1dB2．2．6 输出阻抗：600Ω*400Hz高通，30kHz低通，在失真度0.03%档时均接入。

失真仪使用方法和注意事项一.面板介绍1.测量表头与测量量程配合，可读出失真度和电压等大小2.输入量程（输入电压）以10dB跳步衰减输入信号，即输入电压量程选择3.频段开关和频率数值开关（1）频段开关：用来改变失真度测量和震荡器工作频率的频段，分为101 102 103 104四档（2）频率数值开关：分为两档，前者是改变失真度测量和震荡器工作频率的前面一位数，后者改变失真度测量和震荡器工作频率的后面一位数（3）频率微调：对震荡器频率起微调作用，处在“关”位置时，震荡器频率由频段开关和频率数值开关决定，相当于频率微调电位器无作用，当频率微调电位器打开后，随着电位器顺时针旋动，震荡器频率逐渐增加4. 震荡器输出调节（1）震荡器输出衰减开关：以10dB衰减震荡器输出电压（2）震荡器输出调节电位器：调节震荡器输出电压10dB内变化5．失真度量程失真度大小量程控制6. 功能开关选择失真仪的工作种类，分为相对电平，输入电平，失真度，振荡电平四档7. 相对调节功能开关打在相对电平时使用，当需要测量放大器的信噪比或频率特性，而被测信号表头指示不满度时，可通过调节它使表头指示满度，便于读出电平的相对值8. 滤波器测量小失真度信号时，根据被测信号的工作频率接入相应的滤波器9. 300V衰减开关当测量信号在100V~300V时使用，以便更好的测量二.使用方法通电前，将所有量程开关置于最左位，频率微调开关置于“关”位和滤波器按键全部抬键。

1.电压的测量将功能开关置于“输入电平”端，改变失真仪输入量程，使表头指示最便于读数的位置，结合输入量程和表头指示值就可读出被测电压的大小。

如果输入量程打到逢1的电压表头刻度看最上面排，输入量程打到逢3的电压表头刻度看第二排。

例如：信号发生器的最大输出电压是22V峰峰值左右，相当于7.777V 有效值，可以先把失真仪输入量程打到10V（20dB）档，接着输入信号，看表头的最上面一排电压刻度，指针打到0.777，然后乘以输入量程10V，即是信号发生器的输出电压有效值。

1. 目的建立完整性检测规程,规范并使能达到预定的结果。

2. 范围适用于孔径规格小于、等于0.45μm 的进口国产微孔滤芯起泡点试验。

3. 职责3.1. 生产车间负责本规程的起草、修订、培训。

3.2. 生产部经理负责本规程的审核。

3.3. 生产总监负责本规程的批准。

3.4. 生产车间操作人员负责按本规程执行。

4. 程序:操作前准备4.1 将待测滤芯充分润湿浸泡;4.1.1. 亲水性滤芯应用注射用水润湿浸泡,一般连接好装置,用注射用水冲洗至少30分钟。

疏水性滤芯应用冷却后的注射用水直接做水浸入法测试。

4.1.2. 接通完整性测试仪的电源,打开测试仪的开关。

4.1.3. 将完整性测试仪的入口端与气源(氮气或压缩空气相连接,出口端与过滤器的进液口用气管相连接。

4.1.4. 检查滤器及其连接的密闭性,应不存在漏气或泄漏。

系统自检时的连接方法如下:密闭气源进气自检测试的流程说明:1在仪器待机状态下,按“自检”按钮,进入到“系统自检”界面;2在“压力” (自检测试压力项,输入系统自检所需的压力值,然后按“确定”按钮; 3在“时间” (自检测试时间项,输入系统自检时的保压时间,然后按“确定”按钮; 4系统进入自检运行状态,请等待!5当自检保压时间结束后,系统将给出结果,即“通过” /“系统泄漏” . 4.2. 操作过程4.2.1. 打开压缩空气或氮气的供气阀门,最好保证供给的压缩空气或者氮气的压力为 6000-7000mbar ;在测试仪上设置实验参数: 4.2.2 基本泡点的测试流程:1 在仪器待机状态下,按“泡点”按钮,进入到“选择泡点测试的方法”界面;2通过面板上的左右键,来选择泡点测试的方法,这里选择项目(1后,按“确定”按钮; 3在“基本泡点测试设置”页面,输入小于 6位的测试序号后,按“确定”按钮进入下一项; 4当光标在“滤材种类”项时,可按“确定”按钮直接通过,也可按“右键”按钮,进入到“选择滤材种类”页面,通过左右键来选择相应的滤材种类,然后按“确定”按钮返回,如图所示;5当光标在“滤器规格”项时,可按“确定”按钮直接通过,也可按“右键”按钮,进入到“选择滤器”页面,然后通过左右键来选择相应的过滤器,有两种过滤器可供选择,即平板过滤器 (FLAT和筒式过滤器(Cartridg 然后按“确定”按钮,当您选择的是筒式过滤器 (Cartridg 时,还需进一步输入滤芯数量(NUM 和滤芯的长度(SPEC ,然后按“确定” 按钮返回,如图所示;6当光标在“测试液体”项时,可按“确定”按钮直接通过,也可按“右键”按钮,进入到“选择测试液体种类”页面,然后通过左右键来选择相应的测试液种类,然后按“确定”按钮返回,如图所示;7当光标在“孔径”项时,可按“确定”按钮直接通过,也可按“右键”按钮,进入到“选择滤膜孔径”页面,进入到输入“滤膜孔径”的页面,通过左右键来选择相应的滤膜孔径值, 然后按“确定”按钮返回,如图所示;8当光标在“起测压力”项时,输入泡点起测点压力,这样仪器就会从该压力点开始泡点的测量,如果该值设置合理,则会节省滤芯的测试时间。
