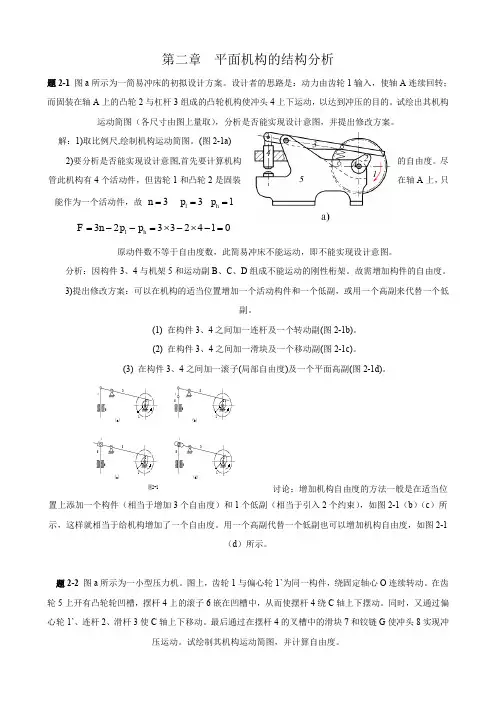

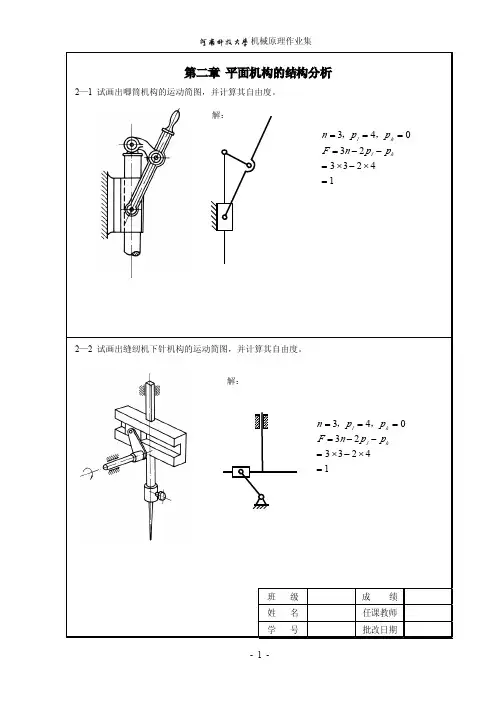

机械原理课后习题答案第二章 机构的结构分析题2-11 图a 所示为一简易冲床的初拟设计方案。
设计者的思路是:动力由齿轮1输入,使轴A 连续回转;而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动,以达到冲压的目的。
试绘出其机构运动简图(各尺寸由图上量取),分析是否能实现设计意图,并提出修改方案。
解:1)取比例尺,绘制机构运动简图。
(图2-11a)2)要分析是否能实现设计意图,首先要计算机构的自由度。
尽管此机构有4个活动件,但齿轮1和凸轮2是固装在轴A 上,只能作为一个活动件,故 3=n 3=l p 1=h p01423323=-⨯-⨯=--=h l p p n F原动件数不等于自由度数,此简易冲床不能运动,即不能实现设计意图。
分析:因构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架。
故需增加构件的自由度。
3)提出修改方案:可以在机构的适当位置增加一个活动构件和一个低副,或用一个高副来代替一个低副。
(1) 在构件3、4之间加一连杆及一个转动副(图2-11b)。
(2) 在构件3、4之间加一滑块及一个移动副(图2-11c)。
(3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-11d)。
11(c)题2-11(d)54364(a)5325215436426(b)321讨论:增加机构自由度的方法一般是在适当位置上添加一个构件(相当于增加3个自由度)和1个低副(相当于引入2个约束),如图2-1(b )(c )所示,这样就相当于给机构增加了一个自由度。
用一个高副代替一个低副也可以增加机构自由度,如图2-1(d )所示。
题2-12 图a 所示为一小型压力机。
图上,齿轮1与偏心轮1’为同一构件,绕固定轴心O 连续转动。
在齿轮5上开有凸轮轮凹槽,摆杆4上的滚子6嵌在凹槽中,从而使摆杆4绕C 轴上下摆动。
同时,又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。
最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。

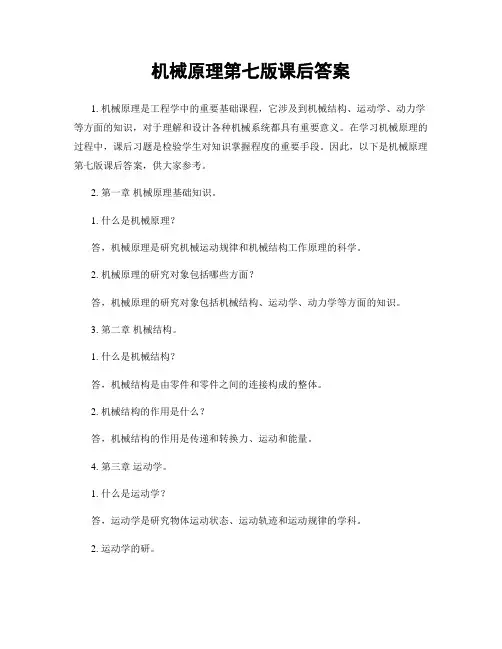

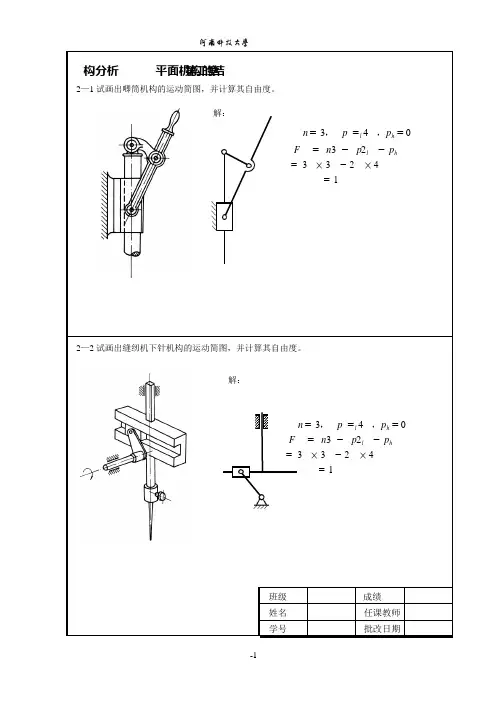

机械原理第七版课后答案
1. 机械原理是工程学中的重要基础课程,它涉及到机械结构、运动学、动力学等方面的知识,对于理解和设计各种机械系统都具有重要意义。
在学习机械原理的过程中,课后习题是检验学生对知识掌握程度的重要手段。
因此,以下是机械原理第七版课后答案,供大家参考。
2. 第一章机械原理基础知识。
1. 什么是机械原理?
答,机械原理是研究机械运动规律和机械结构工作原理的科学。
2. 机械原理的研究对象包括哪些方面?
答,机械原理的研究对象包括机械结构、运动学、动力学等方面的知识。
3. 第二章机械结构。
1. 什么是机械结构?
答,机械结构是由零件和零件之间的连接构成的整体。
2. 机械结构的作用是什么?
答,机械结构的作用是传递和转换力、运动和能量。
4. 第三章运动学。
1. 什么是运动学?
答,运动学是研究物体运动状态、运动轨迹和运动规律的学科。
2. 运动学的研。

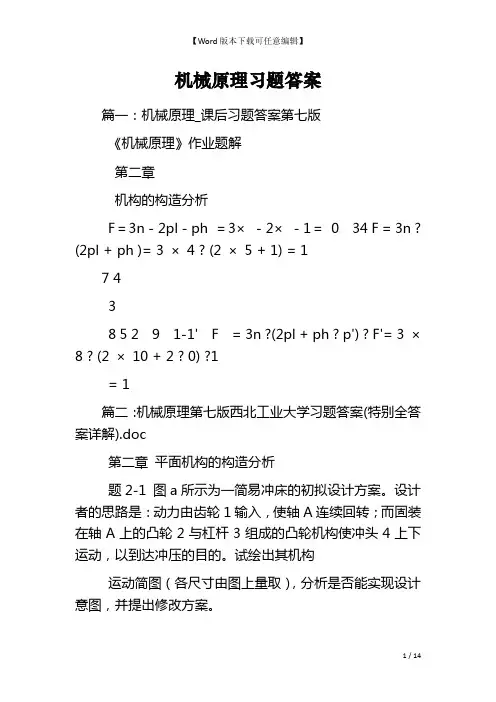

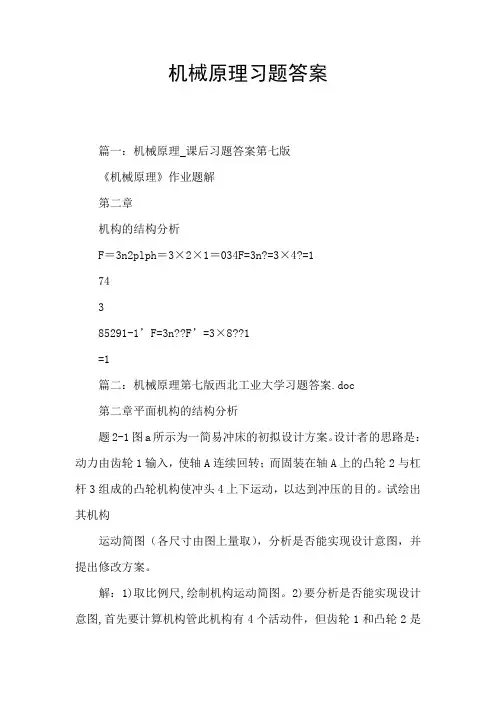

机械原理习题答案篇一:机械原理_课后习题答案第七版《机械原理》作业题解第二章机构的构造分析F=3n-2pl-ph =3×-2×-1=0 34 F = 3n ? (2pl + ph )= 3 ×4 ? (2 ×5 + 1) = 17 438 5 2 9 1-1' F = 3n ?(2pl + ph ? p') ? F'= 3 ×8 ? (2 ×10 + 2 ? 0) ?1= 1篇二:机械原理第七版西北工业大学习题答案(特别全答案详解).doc第二章平面机构的构造分析题2-1 图a所示为一简易冲床的初拟设计方案。
设计者的思路是:动力由齿轮1输入,使轴A连续回转;而固装在轴A上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动,以到达冲压的目的。
试绘出其机构运动简图(各尺寸由图上量取),分析是否能实现设计意图,并提出修改方案。
解:1)取比例尺,绘制机构运动简图。
(图2-1a) 2)要分析是否能实现设计意图,首先要计算机构管此机构有4个活动件,但齿轮1和凸轮2是固装能作为一个活动件,故n?3 pl?3 ph?1F?3n?2pl?ph?3?3?2?4?1?0的自由度。
尽在轴A上,只原动件数不等于自由度数,此简易冲床不能运动,即不能实现设计意图。
分析:因构件3、4与机架5和运动副B、C、D组成不能运动的刚性桁架。
故需增加构件的自由度。
3)提出修改方案:可以在机构的适当位置增加一个活动构件和一个低副,或用一个高副来代替一个低副。
(1) 在构件3、4之间加一连杆及一个转动副(图2-1b)。
(2) 在构件3、4之间加一滑块及一个移动副(图2-1c)。
(3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-1d)。
置上添加一个构件(相当于增加3个自由度)和1个低副(相当于引入2个约束),如图2-1(b)(c)所示,这样就相当于给机构增加了一个自由度。

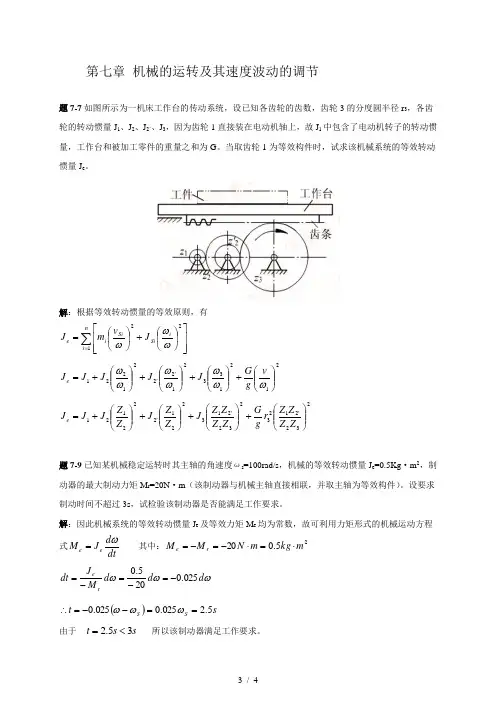

第七章 机械的运转及其速度波动的调节题7-7如图所示为一机床工作台的传动系统,设已知各齿轮的齿数,齿轮3的分度圆半径r 3,各齿轮的转动惯量J 1、J 2、J 2`、J 3,因为齿轮1直接装在电动机轴上,故J 1中包含了电动机转子的转动惯量,工作台和被加工零件的重量之和为G 。
当取齿轮1为等效构件时,试求该机械系统的等效转动惯量J e 。
解:根据等效转动惯量的等效原则,有∑=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=ni i Si Si i e J v m J 122ωωω 212133212221221⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛+=''ωωωωωωωv g G J J J J J e 2322123232213221222121⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛+='''Z Z Z Z r g G Z Z Z Z J Z Z J Z Z J J J e 题7-9已知某机械稳定运转时其主轴的角速度ωs =100rad/s ,机械的等效转动惯量J e =0.5Kg ·m 2,制动器的最大制动力矩M r =20N ·m (该制动器与机械主轴直接相联,并取主轴为等效构件)。
设要求制动时间不超过3s ,试检验该制动器是否能满足工作要求。
解:因此机械系统的等效转动惯量J e 及等效力矩M e 均为常数,故可利用力矩形式的机械运动方程式dtd J Me e ω= 其中:25.020m kg m N M M r e ⋅=⋅-=-= ωωωd d d M J dt r e 025.0205.0-=-=-= ()s t S S 5.2025.0025.0==--=∴ωωω由于 s s t 35.2<= 所以该制动器满足工作要求。
题7-11 在图a 所示的刨床机构中,已知空程和工作行程中消耗于克服阻抗力的恒功率分别为P 1=367.7W 和P 2=3677W ,曲柄的平均转速n=100r/min ,空程中曲柄的转角φ1=120°。
机械原理习题选解武秀东2007年6月教材:普通高等教育“十五”国家级规划教材机械原理(第七版)西北工业大学机械原理及机械零件教研室编孙桓陈作模葛文杰主编高等教育出版社本教材第四版曾获全国第二届高等学校优秀教材优秀奖本教材第五版曾获教育部科技进步奖二等奖第二章 机构的结构分析2-11. 图示为一简易冲床的初拟设计方案。
设计者的思路是:动力由齿轮1输入,使轴A 连续回转;而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动,以达到冲压的目的。
试绘出其机构运动简图(各尺寸由图上量取),分析是否能实现设计意图,并提出修改方案(要求用机构示意图表示出来)。
解⑴分析:绘制机构运动简图沿着运动传递的路线,根据各个活动构件参与构成运动副的情况(两构件组成的运动副的类型,取决于两构件之间的相对运动关系),确定表示各个构件的符号,再将各个构件符号连接起来,就得到机构运动简图(或机构示意图)。
构件2:与机架5构成转动副A ;与构件3构成凸轮高副。
所以构件2的符号为图a)。
构件3:与构件2构成凸轮高副;与机架5构成转动副;与机架4构成转动副。
所以构件3的符号为图b)。
构件4:与机架3构成转动副;与机架5构成移动副。
所以构件4的符号为图c)或图d)。
将这些构件符号依次连接起来,就得到机构运动简图,如题2-11答图a)或b)所示。
机构运动简图,如题2-11答图a)或b)所示。
⑵分析:是否能实现设计意图在机构的结构分析中判断该方案否能实现设计意图,应该从以下两点考虑:①机构自由度是否大于零;②机构原动件的数目是否等于机构自由度的数目。
因此,必须计算该机构的自由度F=3n-(2p L +p H )=3×3-(2×4+1)=0。
因为机构的自由度为 F=3n-(2p L +p H )=3×3-(2×4+1)=0 可知,该机构不能运动,不能实现设计意图。
题2-11图图a)图b)图c)题2-11答图a)b)⑶分析修改方案因为原动件的数目为1,所以修改的思路为:将机构的自由度由0变为1。
