电路及工作原理

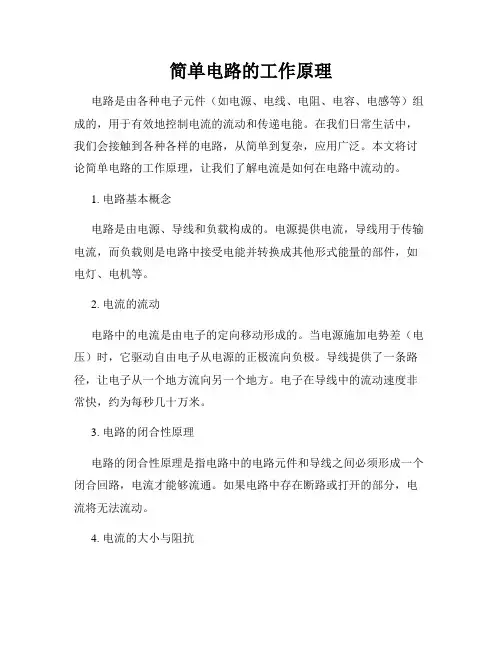

简单电路的工作原理电路是由各种电子元件（如电源、电线、电阻、电容、电感等）组成的，用于有效地控制电流的流动和传递电能。

在我们日常生活中，我们会接触到各种各样的电路，从简单到复杂，应用广泛。

本文将讨论简单电路的工作原理，让我们了解电流是如何在电路中流动的。

1. 电路基本概念电路是由电源、导线和负载构成的。

电源提供电流，导线用于传输电流，而负载则是电路中接受电能并转换成其他形式能量的部件，如电灯、电机等。

2. 电流的流动电路中的电流是由电子的定向移动形成的。

当电源施加电势差（电压）时，它驱动自由电子从电源的正极流向负极。

导线提供了一条路径，让电子从一个地方流向另一个地方。

电子在导线中的流动速度非常快，约为每秒几十万米。

3. 电路的闭合性原理电路的闭合性原理是指电路中的电路元件和导线之间必须形成一个闭合回路，电流才能够流通。

如果电路中存在断路或打开的部分，电流将无法流动。

4. 电流的大小与阻抗电路中的电流大小是由电势差和电路的阻抗决定的。

阻抗是指对电流流动产生阻碍的电路特性。

常见的阻抗有电阻、电容和电感。

电阻阻碍电流通过，电容则会逐渐充电或放电，而电感对变化的电流具有阻碍作用。

5. 电路中的电压和电流电路中的电压是指电荷移动的势能差。

电源产生电压，驱动电荷流动。

具体来说，电压是指电源的正极和负极之间的电势差。

电压的单位是伏特（V）。

6. 电阻电阻是电路中用于限制电流流动的元件。

它消耗电能并转化为其他形式的能量，如热能。

电阻的单位是欧姆（Ω）。

根据欧姆定律，电流通过电阻的大小与电压成正比，与电阻本身成反比。

7. 电容电容是一种用于存储电荷的元件。

它由两个导体之间的绝缘介质隔开，当电压施加在电容上时，正极积累正电荷，而负极积累负电荷。

电容的单位是法拉（F）。

电容对直流电来说是开路，对交流电则会根据频率的变化进行充放电。

8. 电感电感是一种用于存储电磁能量的元件，它由线圈或线圈的组合构成。

当电流通过电感时，会产生磁场并储存磁能。

放大电路的组成和工作原理放大电路是指将输入信号的幅值放大到更大的幅度的电路。

它是电子设备中一种常见的电路，广泛应用于各种电子系统中，包括音频放大器、视频放大器、通信放大器等。

放大电路的组成和工作原理如下：一、放大电路的组成1.信号源：作为放大电路的输入信号，可以是电压、电流、光信号等。

信号源通常包括一个信号发生器，通过它产生的信号作为输入信号源。

2.放大器：放大器是放大电路的核心部分，用于放大输入信号的幅值。

放大器可以分为线性放大器和非线性放大器两种类型。

线性放大器能够放大输入信号的幅值，同时保持信号的波形不发生畸变。

非线性放大器有时会引入失真，但在一些应用中可以提供更高的放大系数。

3.反馈电路：反馈电路是将输出信号的一部分再次输入到放大器的输入端，以控制放大器的增益和稳定其工作状态。

反馈电路可以使放大电路具有更好的线性特性、增益稳定性和输出阻抗。

4.负载电阻：负载电阻是连接在放大器输出端的电阻，用于提取放大电路输出信号的能量。

二、放大电路的工作原理放大电路的工作原理可以分为几个阶段：输入阶段、放大器阶段和输出阶段。

1.输入阶段：输入阶段接收来自信号源的输入信号，并将其转化为放大器可以处理的信号。

在输入阶段中，可以使用耦合电容将直流信号分离，以保持输入端的直流偏移电压稳定。

此外，还可以使用调整电阻和带通滤波器对输入信号进行调整和滤波，以满足放大器的输入要求。

2.放大器阶段：在放大器阶段中，输入信号通过放大器进行增益处理。

放大器可以采用不同的放大原理，包括晶体管放大器、运放放大器、管放大器等。

放大器根据输入信号的幅值，通过放大器内部的放大元件（如晶体管、电子管等）进行放大处理。

放大器的增益可以通过改变放大器的工作点、电流源等参数来调节。

3.输出阶段：在输出阶段中，将放大器的输出信号提取出来，并传送到负载电阻中。

负载电阻将放大电路输出信号的能量提取出来，并使其符合负载要求。

输出阶段通常还包括对输出信号进行调整和滤波的部分，例如使用RC滤波器对输出信号进行滤波去除高频噪声。

桥式整流电路图及工作原理介绍桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。

由电源变压器、四只整流二极管D1〜4和负载电阻RL组成。

四只整流二极管接成电桥形式，故称桥式整流。

图1桥式整流电路图桥式整流电路的工作原理如图2所示。

耕上翌淀电路工作BJ的电盖方向口£・的就既方H —4在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1一RL 一D3回到TR次级下端，在负载RL上得到一半波整流电压在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2一RL -D4回到Tr次级上端，在负载RL上得到另一半波整流电压。

这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2 / RL流过每个二极管的平均电流为ID = IL/2 = 0.45 U2 / RL每个二极管所承受的最高反向电压为什么叫硅桥，什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1 (c)的形式。

桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。

在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。

二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。

当输入电压处于交流电压的正半周时，二极管导通，输出电压V Q=V r V d。

当输入电压处于交流电压的负半周时，二极管截止，输出电压V o=0。

半波整流电路输入和输出电压的波形如图所示。

二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。

但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。

集成电路的基本原理和工作原理集成电路是指通过将多个电子元件（如晶体管、电容器、电阻器等）和互连结构（如金属导线、逻辑门等）集成到单个芯片上，形成一个完整的电路系统。

它是现代电子技术的重要组成部分，广泛应用于计算机、通信、嵌入式系统和各种电子设备中。

本文将介绍集成电路的基本原理和工作原理。

一、集成电路的基本原理集成电路的基本原理是将多个电子元件集成到单个芯片上，并通过金属导线将这些元件互连起来，形成一个完整的电路系统。

通过集成电路的制造工艺，可以将电子元件和互连结构制造到芯片的表面上，从而实现芯片的压缩和轻量化。

常见的集成电路包括数字集成电路（Digital Integrated Circuit，简称DIC）、模拟集成电路（Analog Integrated Circuit，简称AIC）和混合集成电路（Mixed Integrated Circuit，简称MIC）等。

集成电路的基本原理包括以下几个关键要素：1. 材料选择：集成电路芯片的制造材料通常选择硅材料，因为硅材料具有良好的电子特性和热特性，并且易于形成晶体结构。

2. 晶圆制备：集成电路芯片的制造过程通常从硅晶圆开始。

首先，将硅材料熔化，然后通过拉伸和旋转等方法制备成硅晶圆。

3. 掩膜制备：将硅晶圆表面涂覆上光感光阻，并通过光刻机在光感光阻表面形成图案。

然后使用化学溶液将未曝光的部分去除，得到掩膜图案。

4. 传输掩膜：将掩膜图案转移到硅晶圆上，通过掩膜上沉积或蚀刻等方法，在硅晶圆表面形成金属或电子元件。

5. 互连结构制备：通过金属导线、硅氧化物和金属隔离层等材料，形成元件之间的互连结构，实现元件之间的电连接。

6. 封装测试：将芯片放置在封装材料中，通过引脚等结构与外部电路连接，然后进行测试和封装。

集成电路的基本原理通过以上几个关键步骤实现电子元件和互连结构的制备和组装，最终形成一个完整的电路系统。

二、集成电路的工作原理集成电路的工作原理是指通过控制电流和电压在电路系统中的分布和变化，从而实现电子元件的工作和电路系统的功能。

线性电路的工作原理线性电路是一种最基本的电路，它是指电压和电流之间呈现线性关系的电路。

线性电路的工作原理可以从以下几个方面进行详细讨论：1. 回路结构：线性电路通常由电源、电阻、电容和电感等基本元件组成。

电源提供能量，电阻用于限制电流的流动，电容和电感则用于储存和释放能量。

2. 电压与电流的关系：在线性电路中，电流与电压之间呈现线性关系。

按照欧姆定律，电流与电阻之间的关系可以用以下公式表示：I=V/R，其中I表示电流，V表示电压，R表示电阻。

这意味着电阻越大，电流越小；电阻越小，电流越大。

3. 电容和电感的作用：电容和电感是线性电路中常用的储能元件。

电容器可以储存电荷，而电感则可以存储磁场能量。

当电容器和电感器通过电压源连接时，它们会储存能量，并在电流流动的过程中释放能量。

4. 电压分压和电流分流：在线性电路中，可以通过合适的电阻网络实现电压的分压和电流的分流。

电压的分压是指将一个电压分为两个不同的电压值，而电流的分流是指将一个电流分为两个不同的电流值。

这在电路设计和信号处理中非常常见。

5. 线性电路的增益：线性电路中，常常需要通过放大器来增加电压和电流的幅值。

放大器是一种能够将输入信号增加到更大幅值的装置。

常见的放大器包括运算放大器、差分放大器和功率放大器等。

6. 线性电路的稳定性：线性电路的稳定性是指电路在特定工作条件下的输出是否稳定。

在线性电路设计中，常常需要考虑电路的稳定性问题，通过选择合适的元件和参数来实现稳定性。

7. 線性电路的频率特性：线性电路的频率特性是指电路在不同频率下的响应特性。

在电路设计中，需要考虑电路的频率响应，以保证电路在所需频率范围内的正常工作。

总结起来，线性电路是一种基础的电路，其工作原理可以归纳为电压与电流之间的线性关系、电容和电感的储能作用、电压分压和电流分流、放大器的增益效果、电路的稳定性和频率特性等。

通过理解线性电路的工作原理，我们可以更好地设计和分析电路，实现所需功能。

电路基础知识了解电路的组成和工作原理电路基础知识：了解电路的组成和工作原理电路是电子设备中最基本的组成部分，理解电路的组成和工作原理对于学习和应用电子技术至关重要。

本文将深入探讨电路的基础知识，包括电路的组成以及电流、电压和电阻的工作原理。

一、电路的组成电路由电源、导线和负载三部分组成。

1. 电源电源是电路中提供电流的能源。

常见的电源包括电池和电源适配器。

电源的作用是通过产生电压差使电流流经电路。

2. 导线导线是电流的传输通道。

常见的导线材料包括金属线和导电塑料。

导线的主要作用是将电流从电源传输到负载。

3. 负载负载是电路中消耗电能的装置。

负载可以是发光二极管（LED）、电阻、电动机等。

不同负载具有不同的电阻特性和功率消耗。

二、电流的工作原理电流是电荷的流动。

当电源施加电压差时，电荷从正极流向负极，形成了电流。

1. 电荷电荷是电子的基本单位，具有正(+)和负(-)两种性质。

正电荷和负电荷之间的吸引力和排斥力形成了电场。

2. 电压电压是电场力量的度量，用于推动电荷在电路中移动。

单位是伏特(V)。

电压差越大，电荷流动越快，电流也越大。

3. 电流电流是单位时间内通过导线的电荷量。

单位是安培(A)。

电流的大小取决于电压差和电阻的比例关系，由欧姆定律描述：I = V / R，其中I为电流，V为电压，R为电阻。

三、电压的工作原理电压是电势差的度量，表示电荷在电路中移动的能力。

1. 电势差电势差是指电路两点之间的电压差异。

单位是伏特(V)。

电势差越大，表示两点之间的电荷移动能力越强。

2. 串联电路串联电路是指多个电器依次连接，电流从一个电器流向下一个电器。

在串联电路中，电压分配根据电阻的比例进行。

根据欧姆定律，电阻值越大，电压分配越均匀。

3. 并联电路并联电路是指多个电器同时连接到电源导线上。

在并联电路中，电压相同而电流分配根据电阻的比例进行。

根据欧姆定律，电阻值越大，分配的电流越小。

四、电阻的工作原理电阻用来限制电流流动。

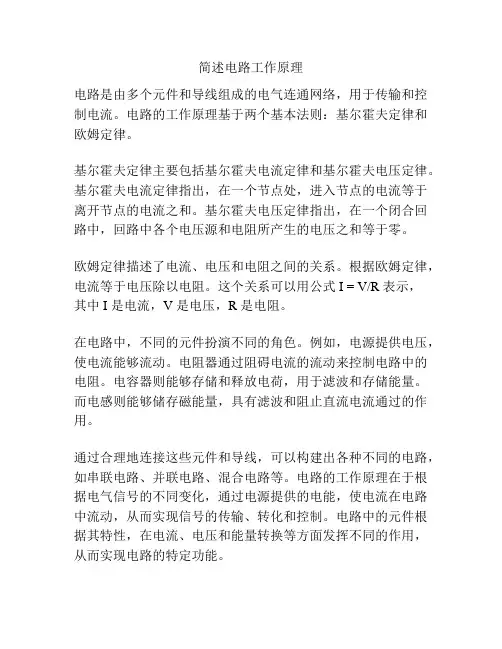

简述电路工作原理
电路是由多个元件和导线组成的电气连通网络，用于传输和控制电流。

电路的工作原理基于两个基本法则：基尔霍夫定律和欧姆定律。

基尔霍夫定律主要包括基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律指出，在一个节点处，进入节点的电流等于离开节点的电流之和。

基尔霍夫电压定律指出，在一个闭合回路中，回路中各个电压源和电阻所产生的电压之和等于零。

欧姆定律描述了电流、电压和电阻之间的关系。

根据欧姆定律，电流等于电压除以电阻。

这个关系可以用公式 I = V/R 表示，
其中 I 是电流，V 是电压，R 是电阻。

在电路中，不同的元件扮演不同的角色。

例如，电源提供电压，使电流能够流动。

电阻器通过阻碍电流的流动来控制电路中的电阻。

电容器则能够存储和释放电荷，用于滤波和存储能量。

而电感则能够储存磁能量，具有滤波和阻止直流电流通过的作用。

通过合理地连接这些元件和导线，可以构建出各种不同的电路，如串联电路、并联电路、混合电路等。

电路的工作原理在于根据电气信号的不同变化，通过电源提供的电能，使电流在电路中流动，从而实现信号的传输、转化和控制。

电路中的元件根据其特性，在电流、电压和能量转换等方面发挥不同的作用，从而实现电路的特定功能。

电子电路的组成与工作原理电子电路是指通过电子元器件组装而成的电路系统，它是现代电子技术的基础。

它广泛应用于各个领域，如通信、计算机、家电等。

本文将详细介绍电子电路的组成以及工作原理，并分点列出步骤。

一、电子电路的组成：1.电子元器件：电阻、电容、电感、二极管、三极管和集成电路等是电子电路的基本组成部分。

它们通过连接在一起，形成特定的功能电路。

2.电源：为电子电路提供所需的电能，常见的有直流电源和交流电源。

3.接线：通过导线将电子元器件连接起来，形成闭合电路。

二、电子电路的工作原理：1.电流和电压：电子电路中的电子元器件通过电流和电压的变化来实现信息的处理和传递。

电流是电荷的流动，而电压则是电荷流动的推动力。

2.信号处理：电子电路能够对传入的信号进行放大、滤波、整形等处理，以便得到所需的输出信号。

3.开关与逻辑门：电子电路可以通过开关控制电流的流动，而逻辑门则可以实现布尔逻辑运算，如与、或、非等。

4.放大器：放大器是电子电路中常见的元件，它能够将输入信号放大到所需的幅值，常用于音频和功率放大。

5.时钟与计时器：时钟和计时器用于控制电子电路中的时间序列和定时操作，如时钟频率、脉冲宽度等。

三、电子电路的设计步骤：1.需求分析：明确电子电路所需实现的功能和性能要求。

2.电路设计：根据需求，选择合适的电子元器件和电源，通过电路图进行设计。

3.电路仿真：使用电子电路仿真软件进行仿真分析，验证电路设计的正确性和性能。

4.电路实现：按照电路图和仿真结果，选择合适的电子元器件进行实现，进行布线和焊接。

5.电路测试：使用测试设备对电路进行测试，检验电路的功能和性能是否符合设计要求。

6.优化调整：根据测试结果，对电子电路进行优化调整，以提高电路性能和稳定性。

7.生产制造：将电子电路批量生产，包括制造电路板、焊接元器件等。

8.质量检验：对生产出的电子电路进行质量检验，确保其符合标准和规范。

9.维护和修理：对故障的电子电路进行维护和修理，以确保其正常运行和延长使用寿命。

一、整流电路的工作原理整流电路是将交流电信号转换成直流电信号的电路。

其工作原理主要通过二极管的导通和截止来实现。

在正半周的电压周期内，二极管处于导通状态，电流可以顺利通过；而在负半周的电压周期内，二极管处于截止状态，电流无法通过。

这样，交流电信号经过整流电路后，就可以转化为直流电信号输出。

二、滤波电路的工作原理滤波电路是用来去除整流后直流电信号中的脉动成分，使得输出的电压更加平稳。

其主要原理是通过电容器的充放电来吸收和释放交流电信号中的高频脉动成分。

在充电时，电容器可以吸收一部分脉动成分；在放电时，电容器则会释放出积累的电荷，从而使输出的电压更加稳定。

三、稳流电路的工作原理稳流电路是为了在负载变化时，仍然能够保持输出电流恒定的电路。

其原理是通过负反馈控制电路的工作点，使得在负载变化时，电路可以自动调整输出电流，从而避免因负载变化而导致的输出电流波动。

四、稳压电路的工作原理稳压电路是为了在输入电压波动时，能够保持输出电压恒定的电路。

其工作原理主要包括串联稳压和并联稳压两种方式。

串联稳压是通过调整输出电压与输入电压之间的电压差，以维持输出电压稳定；而并联稳压则是通过电容器和电感器等元件来减小输入电压的波动，从而实现输出电压的稳定。

五、结论整流、滤波、稳流、稳压电路是电子电路中常见的几种基本电路，它们通过不同的原理和组合方式，可以实现对交流电信号的转换和处理，从而得到稳定的直流电信号输出。

在实际应用中，这些电路通常会被应用于各种电子设备和电源系统中，起到了至关重要的作用。

对这些电路的工作原理有深入的了解，对于电子工程领域的从业者来说，是非常重要的。

六、整流、滤波、稳流、稳压电路在电子设备中的应用上文我们已经介绍了整流、滤波、稳流、稳压电路的工作原理，接下来我们将重点谈谈这些电路在电子设备中的应用。

1. 整流电路的应用整流电路是将交流电信号转换成直流电信号的关键电路之一，广泛应用于各种电源设备和电子设备中。

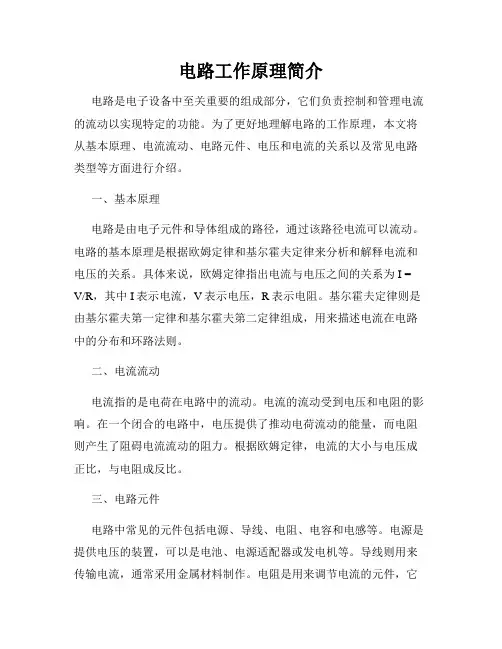

电路工作原理简介电路是电子设备中至关重要的组成部分，它们负责控制和管理电流的流动以实现特定的功能。

为了更好地理解电路的工作原理，本文将从基本原理、电流流动、电路元件、电压和电流的关系以及常见电路类型等方面进行介绍。

一、基本原理电路是由电子元件和导体组成的路径，通过该路径电流可以流动。

电路的基本原理是根据欧姆定律和基尔霍夫定律来分析和解释电流和电压的关系。

具体来说，欧姆定律指出电流与电压之间的关系为I = V/R，其中I表示电流，V表示电压，R表示电阻。

基尔霍夫定律则是由基尔霍夫第一定律和基尔霍夫第二定律组成，用来描述电流在电路中的分布和环路法则。

二、电流流动电流指的是电荷在电路中的流动。

电流的流动受到电压和电阻的影响。

在一个闭合的电路中，电压提供了推动电荷流动的能量，而电阻则产生了阻碍电流流动的阻力。

根据欧姆定律，电流的大小与电压成正比，与电阻成反比。

三、电路元件电路中常见的元件包括电源、导线、电阻、电容和电感等。

电源是提供电压的装置，可以是电池、电源适配器或发电机等。

导线则用来传输电流，通常采用金属材料制作。

电阻是用来调节电流的元件，它可以通过限制电流来实现对电路的控制。

电容可以存储电荷，并在需要时释放出来，常用于储能和滤波等应用。

而电感则是通过感应作用来控制电流的元件，常用于频率选择性电路中。

四、电压和电流的关系电压是电路中的电势差，用来驱动电流的流动。

根据基尔霍夫第一定律，电压沿着闭合回路上的各个元件和导线之间的总和为零。

电压和电流之间的关系可以通过欧姆定律来描述，即电流等于电压除以电阻。

当电阻固定时，电流随电压的增大而增大。

五、常见电路类型常见的电路类型包括直流电路和交流电路。

直流电路是指电流方向保持不变的电路，如电池供电的电路。

交流电路则是指电流方向周期性变化的电路，如家庭用电和电子设备中的电路。

此外，还有各种特定功能的电路，如放大器电路、滤波器电路和定时器电路等。

总结起来，电路是由电子元件和导体组成的路径，它们按照一定的原理和规律控制和管理电流的流动。
