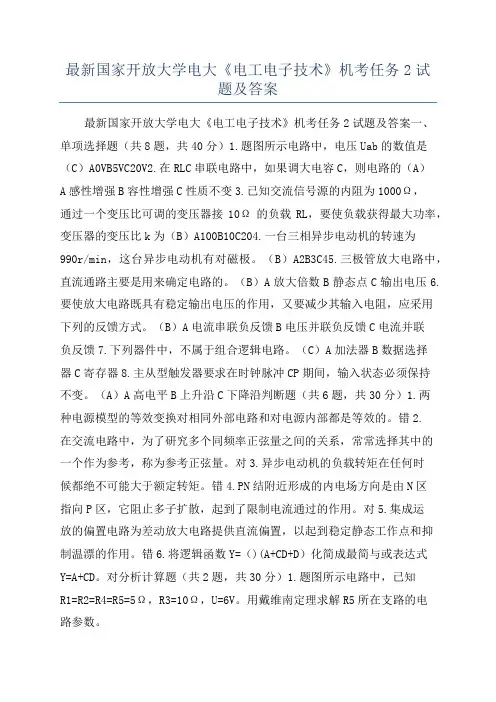

最新国家开放大学电大《电工电子技术》机考任务2试题及答案最新国家开放大学电大《电工电子技术》机考任务2试题及答案一、单项选择题（共8题，共40分）1.题图所示电路中，电压Uab的数值是（C）A0VB5VC20V2.在RLC串联电路中，如果调大电容C，则电路的（A）A感性增强B容性增强C性质不变3.已知交流信号源的内阻为1000Ω，通过一个变压比可调的变压器接10Ω的负载RL，要使负载获得最大功率，变压器的变压比k为（B）A100B10C204.一台三相异步电动机的转速为990r/min，这台异步电动机有对磁极。

（B）A2B3C45.三极管放大电路中，直流通路主要是用来确定电路的。

（B）A放大倍数B静态点C输出电压6.要使放大电路既具有稳定输出电压的作用，又要减少其输入电阻，应采用下列的反馈方式。

（B）A电流串联负反馈B电压并联负反馈C电流并联负反馈7.下列器件中，不属于组合逻辑电路。

（C）A加法器B数据选择器C寄存器8.主从型触发器要求在时钟脉冲CP期间，输入状态必须保持不变。

（A）A高电平B上升沿C下降沿判断题（共6题，共30分）1.两种电源模型的等效变换对相同外部电路和对电源内部都是等效的。

错2.在交流电路中，为了研究多个同频率正弦量之间的关系，常常选择其中的一个作为参考，称为参考正弦量。

对3.异步电动机的负载转矩在任何时候都绝不可能大于额定转矩。

错4.PN结附近形成的内电场方向是由N区指向P区，它阻止多子扩散，起到了限制电流通过的作用。

对5.集成运放的偏置电路为差动放大电路提供直流偏置，以起到稳定静态工作点和抑制温漂的作用。

错6.将逻辑函数Y=（)(A+CD+D）化简成最简与或表达式Y=A+CD。

对分析计算题（共2题，共30分）1.题图所示电路中，已知R1=R2=R4=R5=5Ω，R3=10Ω，U=6V。

用戴维南定理求解R5所在支路的电路参数。

(1).运用戴维南定理求解时，首先应该（A）。

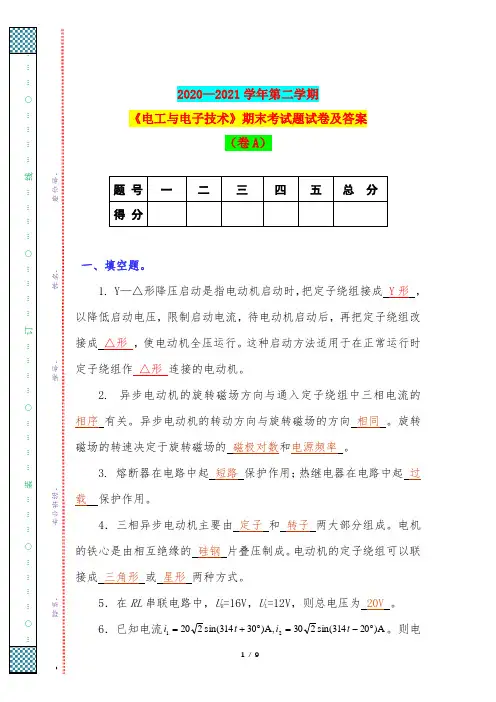

2020—2021学年第二学期《电工与电子技术》期末考试题试卷及答案（卷A ）题 号 一 二 三 四 五 总 分得 分一、填空题。

1. Y —△形降压启动是指电动机启动时，把定子绕组接成 Y 形 ，以降低启动电压，限制启动电流，待电动机启动后，再把定子绕组改接成 △形 ，使电动机全压运行。

这种启动方法适用于在正常运行时定子绕组作 △形 连接的电动机。

2. 异步电动机的旋转磁场方向与通入定子绕组中三相电流的 相序 有关。

异步电动机的转动方向与旋转磁场的方向 相同 。

旋转磁场的转速决定于旋转磁场的 磁极对数和电源频率 。

3. 熔断器在电路中起 短路 保护作用；热继电器在电路中起 过载 保护作用。

4．三相异步电动机主要由 定子 和 转子 两大部分组成。

电机的铁心是由相互绝缘的 硅钢 片叠压制成。

电动机的定子绕组可以联接成 三角形 或 星形 两种方式。

5．在RL 串联电路中，U R =16V ，U L =12V ，则总电压为 20V 。

6．已知电流A )20314sin(230 A,)30314sin(22021︒-=︒+=t i t i 。

则电…○…………○………装…………○…………订…………○…………线…………○…………院系： 专业班级： 学号： 姓名： 座位号：流i1的相位超前电流i2的相位。

7．在电路中把非电能转换成电能的设备称为电源。

把电能转换成非电能的设备则称为负载。

8．电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路中电流将增加。

9．在低压系统中，中线不允许断开，因此不能安装保险丝和开关。

10．三相变压器的额定电压，无论原方或副方的均指其线电压；而原方和副方的额定电流均指其线电流。

11．电动机常用的两种降压起动方法是Y-Δ降压起动和自耦补偿器降压起动。

12．转差率是分析异步电动机运行情况的一个重要参数。

转子转速越接近磁场转速，则转差率越小。

对应于最大转矩处的转差率称为临界转差率。

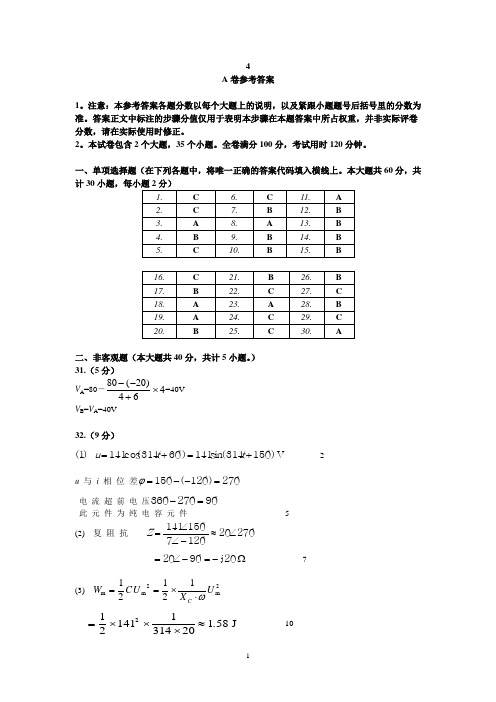

4A 卷参考答案1。

注意：本参考答案各题分数以每个大题上的说明，以及紧跟小题题号后括号里的分数为准。

答案正文中标注的步骤分值仅用于表明本步骤在本题答案中所占权重，并非实际评卷分数，请在实际使用时修正。

2。

本试卷包含2个大题，35个小题。

全卷满分100分，考试用时120分钟。

一、单项选择题（在下列各题中，将唯一正确的答案代码填入横线上。

本大题共60分，共计30二、非客观题（本大题共40分，共计5小题。

） 31.（5分）V A =80－8020464--+⨯()=40VV B =V A =40V32.（9分）()cos ()141sin(314150)V 114131460 u t t =+=+︒︒2u 与 i 相 位 差ϕ=--=︒︒︒150120270() 电 流 超 前 电 压36027090︒︒︒-=此 元 件 为 纯 电 容 元 件5(2) 复 阻 抗 Z =∠∠-≈∠︒︒︒141150712020270 =∠-=-︒2090j20 Ω 7(3) W CU X U C m m m ==⨯⋅1212122ω=⨯⨯⨯≈121411314201582.J1033.（9分） 证 明：根 据 KVL ：&&&U U U A B A B=- 设&U U A A=∠︒0 画 出 相 电 压 与 线 电 压 的 相 量 图 N BA C U .U .U .U .U .A B CABB- 6∆ NAB 为 等 腰 三 角 形∠︒A NC =30 由 A 作 底 边 的 垂 线 AC ， 且 平 分 底 边。

NC AN A B A ==⋅=︒123032U U cos故U U A B A =3对 称 三 相 电 源 的 线 电 压 与 相 电 压 之 比U U lP=3 1034.（9分）().10715ηλN N N N N3==P U I3T P n N NNN m ==⋅9550254. 6(2) 电 源 线 电 压 为 220 V ， 应 采 用 ∆ 形 接 法 才 能 正 常 运 转8I I l l ∆Y ＝＝.333A1035.（8分）(1) M 1 先 起 动 运 行 后 M 2 才 能 起 动；M 2 停 止 后 才 能 停 M 1； 6(2) M 1 能 单 独 运 行； 8(3) M 1 过 载 时 M 2 不 能 继 续 运 行，与M 1 一 起 停 车。

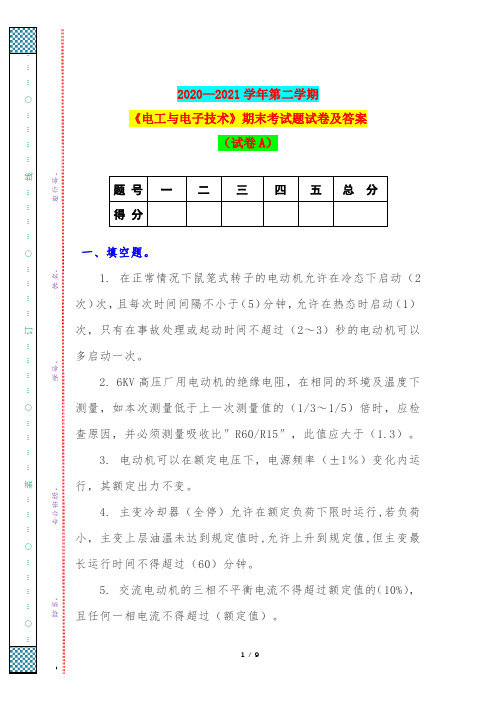

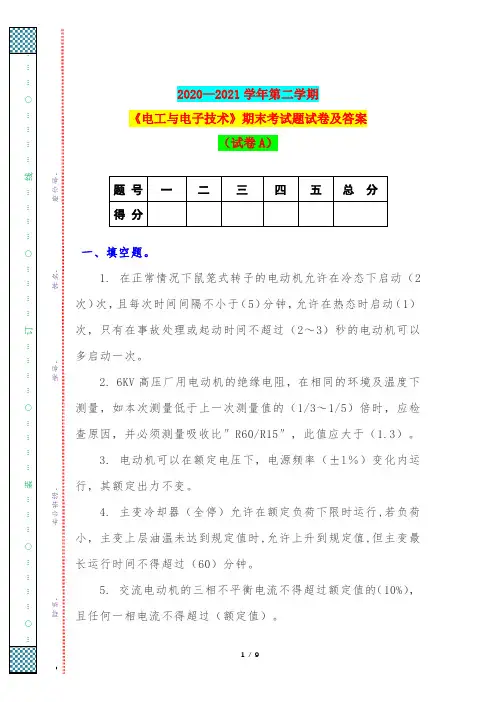

2020—2021学年第二学期《电工与电子技术》期末考试题试卷及答案（试卷A ）题 号 一 二 三 四 五 总 分得 分一、填空题。

1. 在正常情况下鼠笼式转子的电动机允许在冷态下启动（2 次）次，且每次时间间隔不小于（5）分钟，允许在热态时启动（1）次，只有在事故处理或起动时间不超过（2～3）秒的电动机可以多启动一次。

2. 6KV 高压厂用电动机的绝缘电阻，在相同的环境及温度下测量，如本次测量低于上一次测量值的（1/3～1/5）倍时，应检查原因，并必须测量吸收比″R60/R15″，此值应大于（1.3）。

3. 电动机可以在额定电压下，电源频率（±l ％）变化内运行，其额定出力不变。

4. 主变冷却器（全停）允许在额定负荷下限时运行,若负荷小，主变上层油温未达到规定值时,允许上升到规定值,但主变最长运行时间不得超过（60）分钟。

5. 交流电动机的三相不平衡电流不得超过额定值的（10%），且任何一相电流不得超过（额定值）。

…○…………○………装…………○…………订…………○…………线…………○…………院系： 专业班级： 学号： 姓名： 座位号：6. 油浸自冷和油浸风冷方式的变压器，其上层油温的允许值最高不得超过（95）℃，一般不宜超过（85）℃。

7. 瓦斯保护二次回路一点接地时，应将重瓦斯保护改投（信号）位置。

8. 强迫油循环风冷的变压器上层油温一般不超过（75）℃，最高不超过（85）℃。

9. 变压器外加一次电压，一般不得超过该分接头额定值的（105％），此时变压器的二次侧可带额定电流。

10. 一般发电厂采用双母线接线，正常运行时每条母线上应保证有一个元件（接地），主变一般经（接地刀闸）接地，启备变中性点一般（直接）接地。

11. 6KV开关柜均设有“五防”机械闭锁装置，一般采用强制机械闭锁装置的闭锁功能是（小车开关在合闸状态时，不能移动）、（接地刀闸在合闸状态时，小车开关不能推入工作位置）、（开关在工作位置时，不能合上接地刀闸）、（接地刀闸不合，不能打开开关柜后挡板）。

2017-2018学年度第二学期期末考试 17级《电工电子技术基础》（机考）试卷2017-2018学年度第二学期期末考试17级《电工电子技术基础》试卷本卷适用班级：17汽修32班班级：姓名：学号：您的姓名： [填空题] *_________________________________班级 [填空题]_________________________________学号 [填空题]_________________________________判断题1. 交流电的周期越长，说明交流电变化得越快。

[判断题] *对错(正确答案)2. 在纯电感正弦交流电路中，电压有效值不变，增加电源频率时，电路中电流将增大。

[判断题] *对错(正确答案)3. 在RL串联正弦交流电路中，有Z=R+XL。

[判断题] *对错(正确答案)4. 交流电路的阻抗随电源频率的升高而增大，随频率的下降而减小。

[判断题] *对(正确答案)错5. 已知某电路上电压u=311sin(314t-45°)，电流i=14.14sin(314t+15°)，此电路属容性电路。

[判断题] *对错(正确答案)6. 无功功率是无用的功率。

[判断题] *对错(正确答案)7. 当负载作星形连接时，必须有中线。

[判断题] *对(正确答案)错8. 当三相负载愈接近对称时，中线电流就愈小。

[判断题] *对(正确答案)错9. 三相负载的相电流是指电源相线上的电流。

[判断题] *对错(正确答案)10. 三相不对称负载星形连接时，为了使各相电压保持对称，必须采用三相四线制供电。

[判断题] *对(正确答案)错11. 三相对称负载星形连接时可以采用三相三线制供电。

[判断题] *对(正确答案)错12. 负载作三角形连接时，线电流是相电流的倍。

[判断题] *对(正确答案)错13. 一个三相四线制供电电路中，若相电压为220V，则电路线电压为311V。

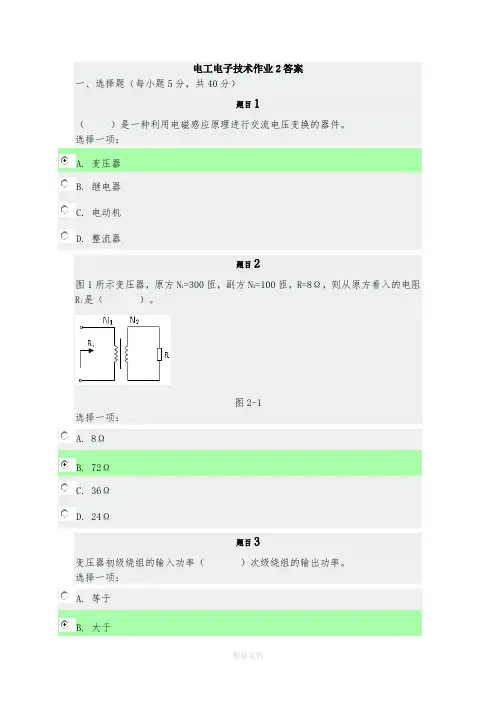

电工电子技术作业2答案一、选择题（每小题5分，共40分）题目1（）是一种利用电磁感应原理进行交流电压变换的器件。

选择一项：A. 变压器B. 继电器C. 电动机D. 整流器题目2图1所示变压器，原方N1=300匝，副方N2=100匝，R=8Ω，则从原方看入的电阻Ri是（）。

图2-1选择一项：A. 8ΩB. 72ΩC. 36ΩD. 24Ω题目3变压器初级绕组的输入功率（）次级绕组的输出功率。

选择一项：A. 等于B. 大于C. 小于D. 可能小于也可能等于题目4异步电动机的定子铁心采用（）叠成？选择一项：A. 硅钢片B. 生铁片C. 高碳钢片D. 不锈钢片题目5一台4极三相异步电动机定子磁场的同步转速是（）r/min。

选择一项：A. 3750B. 1500C. 1000D. 3000题目6异步电机s>1，说明异步电机工作在（）。

选择一项：A. 直接起动状态B. 发电机状态C. 电动机状态D. 电磁制动状态题目7一台异步电动机接在恒压恒频的电源上运行，给电机加上负载后，电机的转速将（）；转差率将（）。

选择一项：A. 下降，变小B. 下降，变大C. 上升，变大D. 上升，变小题目8异步电动机因过载导致工作电流增大时切断电源的继电器是（）。

选择一项：A. 热继电器B. 速度继电器C. 时间继电器D. 电磁继电器信息文本二、判断题（每小题5分，共40分）题目9自耦变压器具有结构简单、体积小、节约材料、效率高的优点，能够作为安全变压器使用。

选择一项：对错题目10对于小型异步电动机，由于产生热量比较少，散热比较容易，因此不需要径向通风沟。

选择一项：对错题目11异步电动机的电磁转矩是由旋转磁场主磁通与转子电流的无功分量相互作用而产生的。

选择一项：对错题目12时间继电器是利用电磁或机械等原理实现触点延时接通或断开的自动控制电器。

选择一项：对错题目13异步电动机转子的转速可以大于或等于旋转磁场的转速。

选择一项：对错题目14三相异步电动机的三个单相绕组中三相对称正弦交流电的幅值相等，相位互差150°。

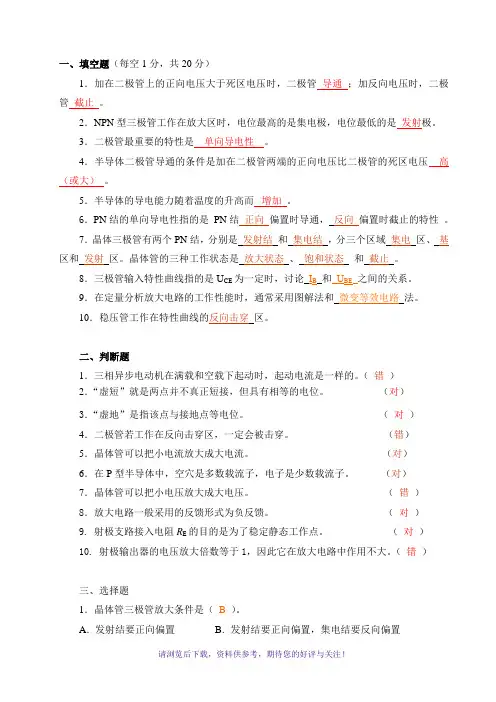

一、填空题（每空1分，共20分）1．加在二极管上的正向电压大于死区电压时，二极管导通；加反向电压时，二极管截止。

2．NPN型三极管工作在放大区时，电位最高的是集电极，电位最低的是发射极。

3．二极管最重要的特性是单向导电性。

4．半导体二极管导通的条件是加在二极管两端的正向电压比二极管的死区电压高（或大）。

5．半导体的导电能力随着温度的升高而增加。

6．PN结的单向导电性指的是PN结正向偏置时导通，反向偏置时截止的特性。

7．晶体三极管有两个PN结，分别是发射结和集电结，分三个区域集电区、基区和发射区。

晶体管的三种工作状态是放大状态、饱和状态和截止。

8．三极管输入特性曲线指的是U CE为一定时，讨论I B和U BE之间的关系。

9．在定量分析放大电路的工作性能时，通常采用图解法和微变等效电路法。

10．稳压管工作在特性曲线的反向击穿区。

二、判断题1．三相异步电动机在满载和空载下起动时，起动电流是一样的。

（错）2．“虚短”就是两点并不真正短接，但具有相等的电位。

（对）3．“虚地”是指该点与接地点等电位。

（对）4．二极管若工作在反向击穿区，一定会被击穿。

（错）5．晶体管可以把小电流放大成大电流。

（对）6．在P型半导体中，空穴是多数载流子，电子是少数载流子。

（对）7．晶体管可以把小电压放大成大电压。

（错）8．放大电路一般采用的反馈形式为负反馈。

（对）9. 射极支路接入电阻R E的目的是为了稳定静态工作点。

（对）10. 射极输出器的电压放大倍数等于1，因此它在放大电路中作用不大。

（错）三、选择题1．晶体管三极管放大条件是（B）。

A．发射结要正向偏置B．发射结要正向偏置，集电结要反向偏置C．集电结要反向偏置D．发射结要反向偏置，集电结要正向偏置2．P型半导体是在本征半导体中加入微量的（A）元素构成的。

A．三价B．四价C．五价D．六价3．一般要求放大电路的（A）。

A．输入电阻大，输出电阻小B．输入电阻小，输出电阻大C．输入电阻小，输出电阻小D．输入电阻大，输出电阻大4．设置静态工作点的目的（A）。

一、填空题（每空1分，共20分）1．加在二极管上的正向电压大于死区电压时，二极管导通；加反向电压时，二极管截止。

2．NPN型三极管工作在放大区时，电位最高的是集电极，电位最低的是发射极。

3．二极管最重要的特性是单向导电性。

4．半导体二极管导通的条件是加在二极管两端的正向电压比二极管的死区电压高（或大）。

5．半导体的导电能力随着温度的升高而增加。

6．PN结的单向导电性指的是PN结正向偏置时导通，反向偏置时截止的特性。

7．晶体三极管有两个PN结，分别是发射结和集电结，分三个区域集电区、基区和发射区。

晶体管的三种工作状态是放大状态、饱和状态和截止。

8．三极管输入特性曲线指的是U CE为一定时，讨论I B和U BE之间的关系。

9．在定量分析放大电路的工作性能时，通常采用图解法和微变等效电路法。

10．稳压管工作在特性曲线的反向击穿区。

二、判断题1．三相异步电动机在满载和空载下起动时，起动电流是一样的。

（错）2．“虚短”就是两点并不真正短接，但具有相等的电位。

（对）3．“虚地”是指该点与接地点等电位。

（对）4．二极管若工作在反向击穿区，一定会被击穿。

（错）5．晶体管可以把小电流放大成大电流。

（对）6．在P型半导体中，空穴是多数载流子，电子是少数载流子。

（对）7．晶体管可以把小电压放大成大电压。

（错）8．放大电路一般采用的反馈形式为负反馈。

（对）9. 射极支路接入电阻R E的目的是为了稳定静态工作点。

（对）10. 射极输出器的电压放大倍数等于1，因此它在放大电路中作用不大。

（错）三、选择题1．晶体管三极管放大条件是（B）。

A．发射结要正向偏置B．发射结要正向偏置，集电结要反向偏置C．集电结要反向偏置D．发射结要反向偏置，集电结要正向偏置2．P型半导体是在本征半导体中加入微量的（A）元素构成的。

A．三价B．四价C．五价D．六价3．一般要求放大电路的（A）。

A．输入电阻大，输出电阻小B．输入电阻小，输出电阻大C．输入电阻小，输出电阻小D．输入电阻大，输出电阻大4．设置静态工作点的目的（A）。
