高应变检测原理
嘿，咱今儿就来说说高应变检测原理这档子事儿。

你想啊，这高应变检测就像是给建筑根基做了一次超级全面的“体检”。

咱平时去医院体检，医生会用各种仪器设备来检查咱身体的状况，看看有没有啥毛病。

这高应变检测也是一样的道理呀！它就是专门来检测桩基础的健康程度的。

那它咋检测呢？就好比你是个侦探，要去找出隐藏在地下的秘密。

高应变检测就是通过给桩施加一个很大的力，就像猛地推它一下或者敲它一下，然后观察桩的反应。

这一推一敲，桩会有各种表现呢，比如说它会晃动啊，会变形啊。

就像人被推了一下可能会趔趄一下或者晃悠几下。

然后通过分析这些反应，咱就能知道这桩够不够结实，能不能稳稳地撑起上面的建筑。

你说这神奇不神奇？就这么一敲一测，就能知道这么多信息！而且啊，这高应变检测可精准啦，能发现那些隐藏得很深的问题呢。

它就像是一个超级敏锐的“小雷达”，任何细微的毛病都逃不过它的法眼。

咱再想想，要是没有高应变检测，那盖房子的时候可就有点像闭着眼睛走路，心里没底呀！万一桩有问题，等房子盖好了才发现，那可就麻烦大啦！这得花多少时间和精力去补救呀。

但有了高应变检测，就等于给我们吃了一颗定心丸，让我们知道这房子的根基是稳稳当当的。

你说这高应变检测是不是特别重要？它可不只是个简单的检测手段，它是保障建筑安全的重要一环啊！它能让我们安心地住在房子里，不用担心哪天房子会出问题。

所以啊，可别小看了这高应变检测原理，它可是建筑领域里的大功臣呢！它为我们的生活保驾护航，让我们的居住环境更加安全可靠。

难道不是吗？
原创不易，请尊重原创，谢谢!。

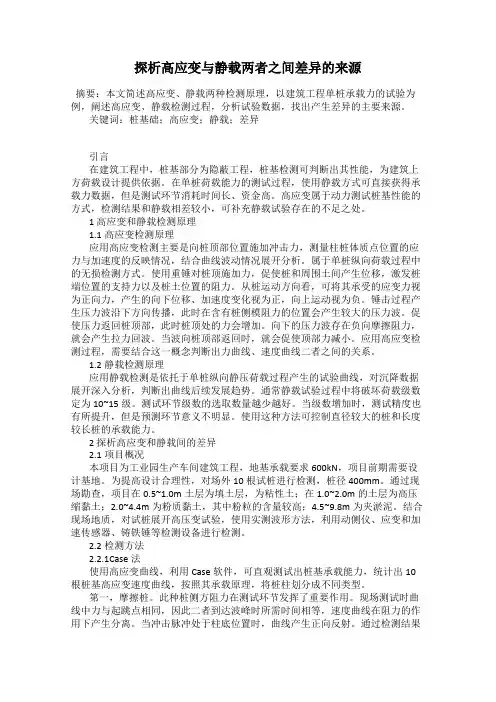

探析高应变与静载两者之间差异的来源摘要：本文简述高应变、静载两种检测原理，以建筑工程单桩承载力的试验为例，阐述高应变、静载检测过程，分析试验数据，找出产生差异的主要来源。

关键词：桩基础；高应变；静载；差异引言在建筑工程中，桩基部分为隐蔽工程，桩基检测可判断出其性能，为建筑上方荷载设计提供依据。

在单桩荷载能力的测试过程，使用静载方式可直接获得承载力数据，但是测试环节消耗时间长、资金高。

高应变属于动力测试桩基性能的方式，检测结果和静载相差较小，可补充静载试验存在的不足之处。

1 高应变和静载检测原理1.1高应变检测原理应用高应变检测主要是向桩顶部位置施加冲击力，测量柱桩体质点位置的应力与加速度的反映情况，结合曲线波动情况展开分析。

属于单桩纵向荷载过程中的无损检测方式。

使用重锤对桩顶施加力，促使桩和周围土间产生位移，激发桩端位置的支持力以及桩土位置的阻力。

从桩运动方向看，可将其承受的应变力视为正向力，产生的向下位移、加速度变化视为正，向上运动视为负。

锤击过程产生压力波沿下方向传播，此时在含有桩侧模阻力的位置会产生较大的压力波。

促使压力返回桩顶部，此时桩顶处的力会增加。

向下的压力波存在负向摩擦阻力，就会产生拉力回波。

当波向桩顶部返回时，就会促使顶部力减小。

应用高应变检测过程，需要结合这一概念判断出力曲线、速度曲线二者之间的关系。

1.2静载检测原理应用静载检测是依托于单桩纵向静压荷载过程产生的试验曲线，对沉降数据展开深入分析，判断出曲线后续发展趋势。

通常静载试验过程中将破坏荷载级数定为10~15级。

测试环节级数的选取数量越少越好。

当级数增加时，测试精度也有所提升，但是预测环节意义不明显。

使用这种方法可控制直径较大的桩和长度较长桩的承载能力。

2 探析高应变和静载间的差异2.1项目概况本项目为工业园生产车间建筑工程，地基承载要求600kN，项目前期需要设计基地。

为提高设计合理性，对场外10根试桩进行检测，桩径400mm。

基桩高应变动力检测作业指导书目录1.检测原理及适用范围............................. 错误!未定义书签。

2.检测依据标准................................... 错误!未定义书签。

3.检测目的....................................... 错误!未定义书签。

4.检测方法....................................... 错误!未定义书签。

5.仪器设备....................................... 错误!未定义书签。

6.检测前的准备工作............................... 错误!未定义书签。

收集和了解检测工程概况 ........................ 错误!未定义书签。

内业准备工作 .................................. 错误!未定义书签。

试桩抽检数量要求及检测开始时间 ................ 错误!未定义书签。

桩头加固处理 .................................. 错误!未定义书签。

7.现场检测流程................................... 错误!未定义书签。

资料填写 ...................................... 错误!未定义书签。

传感器安装 .................................... 错误!未定义书签。

桩垫设置 ...................................... 错误!未定义书签。

测试参数设定 .................................. 错误!未定义书签。

锤击设备的就位 ................................ 错误!未定义书签。

高应变检测方法高应变检测方法引言高应变检测是一项重要的技术，广泛应用于工程、材料科学、地质灾害预测等领域。

本文旨在介绍几种常见的高应变检测方法，包括光纤传感法、电阻应变计法、声发射法等。

通过这些方法的应用，可以实时准确地监测材料和结构在受力过程中的应变情况，从而提高安全性和可靠性。

一、光纤传感法光纤传感是一种基于光学原理的高应变检测方法，其原理是利用光纤的光学特性来实现应变的测量。

通过将光纤束固定在被测物体上，当物体受到应变时，光纤会发生变化，从而导致光的传输特性发生变化。

通过测量这些变化，可以准确地计算出物体的应变情况。

光纤传感法具有非常高的灵敏度和稳定性，可以实时监测应变的变化。

它适用于各种材料和结构，包括金属、混凝土、土壤等。

此外，光纤传感法还可以实现多点应变的监测，通过布置多个光纤传感器，可以同时监测多个位置的应变情况。

二、电阻应变计法电阻应变计是一种常见的高应变检测方法，其原理是通过测量被测物体上电阻的变化来实现应变的测量。

电阻应变计通常由导线和电阻片组成，当物体受到应变时，导线和电阻片的长度会发生变化，从而导致电阻值的变化。

通过测量电阻值的变化，可以计算出物体的应变情况。

电阻应变计法具有简单、成本低、易于操作的优点，广泛应用于各种工程和科学研究领域。

但是，电阻应变计法的测量范围有限，通常适用于小应变的测量。

对于高应变场合，需要采用高灵敏度的电阻应变计或其他更为敏感的检测方法。

三、声发射法声发射法是一种基于声学原理的高应变检测方法，其原理是通过检测被测物体在受力作用下产生的声波信号来实现应变的测量。

当物体受到应变时，会在内部和表面产生应变能量释放，从而产生声波。

通过记录和分析这些声波信号的特征，可以准确地计算出物体的应变情况。

声发射法具有非常高的灵敏度和准确性，可以实时监测应变的变化。

它适用于各种材料和结构，包括金属、塑料、岩石等。

声发射法可以实现远程监测，无需对被测物体进行接触或干预，具有很大的便利性和安全性。

高应变检测高应变检测是一种重要的技术，广泛应用于工程、材料科学以及生物医学领域。

它通过测量物体在受力下的变形程度，来评估物体的强度和稳定性。

本文将介绍高应变检测的原理、应用领域、相关技术和发展前景。

高应变检测的原理是基于物体受力导致的形变，利用适当的传感器进行测量。

传感器可以是电阻应变计、光纤光栅、电容应变计等。

这些传感器的工作原理各不相同，但都可以通过测量物体表面或内部的形变情况，来判断物体的应变程度。

高应变检测在工程领域有着广泛的应用。

例如，结构工程师可以利用高应变检测来评估建筑物、桥梁和其他结构的安全性能。

通过在关键部位安装传感器，可以实时监测物体的应变情况，并及时采取措施，以防止结构的破坏和崩溃。

此外，高应变检测也在材料科学领域中扮演重要角色。

材料科学家可以通过测量材料的应变程度，来评估材料的弹性、硬度和韧性等特性。

这对于合金、陶瓷、塑料等材料的研究和应用具有重要意义，有助于优化材料的性能和开发新材料。

在生物医学领域，高应变检测也发挥着重要作用。

例如，医生可以利用高应变检测来监测人体内部的血管应变，从而评估血管的健康状况。

这对于心血管疾病的早期诊断和治疗具有重要意义。

与高应变检测相关的技术也在不断发展。

例如，现代传感器技术的进步，使得高应变检测更加精确和灵敏。

同时，计算机技术的快速发展，使得高应变检测的数据处理和分析更加方便和高效。

未来，高应变检测有着广阔的发展前景。

随着科学技术的不断进步，高应变检测将在更多领域中得到应用。

例如，在航天领域，高应变检测可以用于评估航天器在发射和运行过程中的结构安全性。

在汽车工业中，高应变检测可以用于评估汽车的碰撞安全性能。

在体育领域，高应变检测可以用于评估运动员的受力情况，从而预防运动损伤。

总之，高应变检测是一项重要的技术，已经广泛应用于工程、材料科学和生物医学领域。

它通过测量物体受力导致的变形情况，来评估物体的强度和稳定性。

未来，高应变检测有着广阔的发展前景，将在更多领域中发挥重要作用。

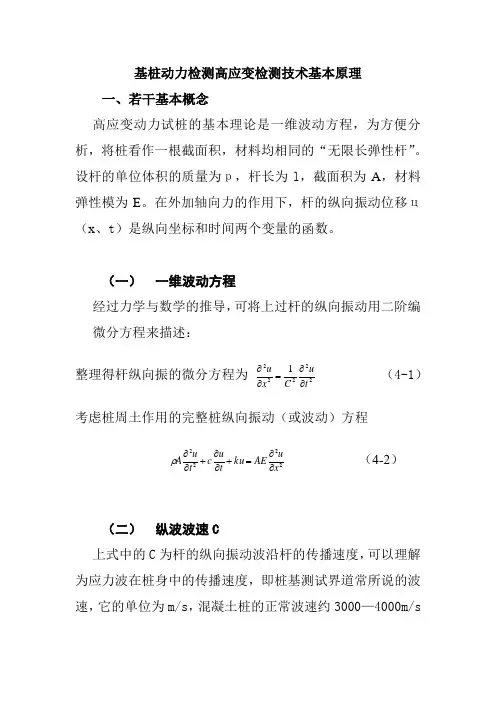

高应变动力检测的基本原理高应变动力试桩法作为基桩检测确定单桩承载力的最有前途的新技术,以其快速、经济、可靠等特点得到广泛应用。

尤其是在大直径大吨位的桩基工程检测中发挥了巨大作用。

克服了静载试验的周期长、费用高、检测项目少、静载荷不可能太大等缺点,已部分取代了传统的静载试验。

而作为现场把握采集数据可靠性和基桩承载力的高应变(CASE法),自30年代产生以来,已成为高应变动力试桩的主导方法之一,地位与作用极其重要。

随着建设部《基桩高应变动力试验规程》JGJ106-97的颁布实施,高应变动力试桩的地位将更加巩固和提高。

CASE法是通过一维波动方程计算,而获得岩土对桩的支承阻力的最常用的高应变动力试桩方法。

1、基本模型（1）、基桩模型Case法将桩视为一维均质连续的弹性体,基本上不考虑桩身缺陷影响,应变与质点速度之间满足协调方程。

（2）、桩周土动力模型为排除动力试桩过程中土体的动力效应,Case法假定土的动阻力全部集中于桩尖,且与桩尖速度和广义波阻抗成正比。

（3）、桩周土动力模型为排除动力试桩过程中土体的动力效应,Case法假定土的动阻力全部集中于桩尖,且与桩尖速度和广义波阻抗成正比。

2、基本原理高应变动力试桩的基本原理:用重锤冲击桩顶,使桩-土产生足够的相对位移,以充分激发桩周土阻力和桩端支承力;通过安装在桩顶以下桩身两侧的力和加速度传感器接收桩的应力波信号;应用应力波理论分析处理力和速度时程曲线来判定桩的承载力和评价桩身质量完整性。

CASE 法承载力计算:桩身受一向下的锤击力后，桩身向下运动，桩身产生压应力波P （T ），在桩身的每一载面Xi 处作用有土的摩阻力R （I,t ），应力波到达该处后产生生一新的压力波向上和向下传播。

上行波为幅值等于1/2R （I,t ）的压应力波，在桩顶附近安装一组传感器，可接收到锤击力产生的应力波P （T ）和每一载面Xi 处传来的上行波。

同样，下行波是幅值为1/2R （I ，t ）的拉力波，到达桩尖后反射成压力波向桩顶传播，到达传感器位置后被传感器接收，这些波在桩身中反复传播，每到传感器位置时均被传感器接收，在公式的推导过程中不考虑应力波的传播过程中能量的耗散，可得桩的静极限承载力。

高应变检测高应变检测是一种用于测量和监测材料和结构在高应变条件下的变形和应变状态的技术。

它在材料科学、工程领域以及地震学、地质学等领域有着广泛的应用。

高应变检测的原理是通过传感器捕捉材料或结构在受力下的变形和应变信息，然后将这些信息转化为电信号，再通过信号处理和分析得到相关的参数。

传感器可以是光纤传感器、应变片、电极传感器等。

光纤传感器是目前应用最广泛的一种高应变检测技术。

其原理是利用光纤的光学特性来测量材料的变形和应变。

一般将光纤分成若干段，每段都经过特殊处理，当有应变作用于光纤时，光纤会发生细微的形变，进而改变光传输的特性，如损失、反射等。

通过对光信号的测量和分析，就可以得到应变信息。

应变片也是常用的高应变检测技术之一。

它是一种具有特殊纹路的金属片，当受力作用于应变片时，测量电阻和电容的变化，就可以计算出应变信息。

应变片具有体积小、响应速度快的优点，可以广泛应用于材料科学和工程领域。

电极传感器是一种直接测量电位差的技术。

当材料或结构受力变形时，电极间会产生电位差，通过测量电位差的变化，可以得到应变信息。

电极传感器具有灵敏度高、测量范围广的优点，常用于材料的高应变检测。

高应变检测的应用非常广泛。

在工程领域，高应变检测可以用于监测桥梁、隧道、大型建筑物等结构的变形和应变状态，及时发现结构的异常变化，采取相应的措施。

在材料科学领域，高应变检测可以用于研究材料的力学性能、变形机理等，为材料的设计和改进提供依据。

在地震学和地质学领域，高应变检测可以用于监测地震活动时地壳的应变状态，研究地震的发生机制。

总的来说，高应变检测技术在工程和科学研究中起着重要的作用，它可以帮助我们了解材料和结构在受力条件下的变形和应变规律，为工程实践和科学研究提供有力的支持。

高应变桩基检测高应变桩基检测是一项重要的工程技术检测方法，主要用于评估桩基的抗沉降性能和承载力。

本文将从高应变桩基检测的方法、原理、应用以及在工程中的意义等方面进行探讨，旨在为读者提供对该项技术的全面了解。

一、高应变桩基检测的方法高应变桩基检测是基于高应变测点的位移监测方法，其主要包括测点安装和数据处理两个步骤。

1. 测点安装：在高应变桩基的特定位置铺设应变计，以测量并记录桩基的应变变化情况。

常用的应变计包括电阻式应变计、光纤光栅应变计等。

安装应变计时需要注意应变计的选择、位置以及安装方式等要素。

2. 数据处理：通过对应变计测量的数据进行处理和分析，可以获得桩基的变形和位移数据。

数据处理一般采用计算机软件进行，通过对数据进行滤波、去噪和曲线拟合等操作，得到更精确的桩基位移和变形信息。

二、高应变桩基检测的原理高应变桩基检测主要基于以下两个原理：一是应变与位移的关系原理，二是应变计的工作原理。

1. 应变与位移的关系原理：根据变形理论，桩基的位移可以通过应变计测得的应变反映出来，二者之间存在一定的相关性。

通过对应变计测得的应变数据进行处理和分析，可以计算出桩基的位移信息。

2. 应变计的工作原理：应变计是一种能够测量物体应变的传感器。

其工作原理可以分为电阻式应变计和光纤光栅应变计两种。

电阻式应变计是通过测量物体的电阻变化来反映应变大小，而光纤光栅应变计则是通过测量光纤的光强变化来反映应变大小。

三、高应变桩基检测的应用高应变桩基检测在土木工程中具有广泛的应用。

主要包括以下几个方面：1. 桩基质量评价：通过高应变桩基检测，可以评估桩基的承载力和抗沉降性能，为工程质量评价提供依据。

2. 桩基设计优化：通过高应变桩基检测，可以获取桩基的位移变形信息，结合实际工程需求，进行设计参数的优化，提高工程的性能和稳定性。

3. 工程安全监测：高应变桩基检测可以实时监测桩基的变形和位移情况，及时发现并解决潜在的安全隐患，保障工程的安全运行。
