微波基础与微波器件

微波期末复习题微波期末复习题微波工程作为电子信息工程专业的重要课程之一，是电磁场与微波技术的基础，对于学生的专业素养和就业竞争力具有重要意义。

期末考试是对学生所学知识的综合考验，因此复习备考是至关重要的。

本文将从微波的基本概念、传输线理论、微波器件和微波系统设计等方面，为大家总结一些常见的期末复习题。

一、基本概念1. 什么是微波？微波的频率范围是多少？微波是指频率范围在300MHz至300GHz之间的电磁波。

它是电磁波谱中介于射频波和红外线之间的一部分。

2. 请简述微波的特点和应用。

微波具有高频率、短波长、高传输速率、大带宽、穿透力强等特点。

在通信、雷达、卫星通信、医疗诊断、无线电频率干扰测试等领域有广泛应用。

二、传输线理论1. 什么是传输线？请简述传输线的特点。

传输线是用来传输电信号的导线或导体，由两个或多个导体构成。

传输线具有传输电信号、阻抗匹配、波的反射和传输损耗等特点。

2. 什么是行波方程？请写出传输线的行波方程。

行波方程是描述传输线上电压和电流随时间和位置变化的方程。

传输线的行波方程为：∂^2V/∂z^2 = LC ∂^2V/∂t^2∂^2I/∂z^2 = LC ∂^2I/∂t^2其中，V为电压，I为电流，z为传输线上的位置，t为时间，L为电感，C为电容。

三、微波器件1. 请简述微波管的工作原理和应用。

微波管是一种利用电子束与电磁场相互作用来放大和调制微波信号的器件。

它由阴极、阳极、聚束极和螺旋线等部分组成。

微波管广泛应用于雷达、通信、卫星通信等领域。

2. 什么是微带线？请简述微带线的特点和应用。

微带线是一种将导体带贴在介质基板上的传输线结构。

它具有体积小、重量轻、制作简单、易于集成等特点。

微带线广泛应用于微波集成电路、天线、滤波器等微波器件中。

四、微波系统设计1. 请简述微波天线的原理和分类。

微波天线是将电信号转换为电磁波或将电磁波转换为电信号的装置。

根据天线的方向性，可以将微波天线分为定向天线和非定向天线两类。

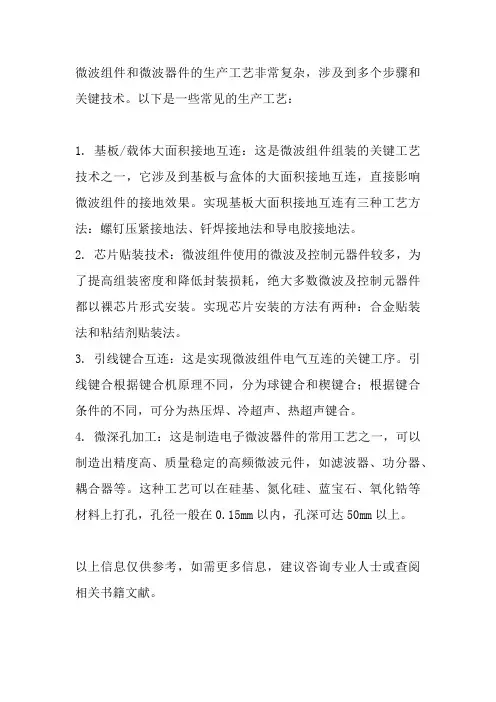

微波组件和微波器件的生产工艺非常复杂，涉及到多个步骤和关键技术。

以下是一些常见的生产工艺：
1. 基板/载体大面积接地互连：这是微波组件组装的关键工艺技术之一，它涉及到基板与盒体的大面积接地互连，直接影响微波组件的接地效果。

实现基板大面积接地互连有三种工艺方法：螺钉压紧接地法、钎焊接地法和导电胶接地法。

2. 芯片贴装技术：微波组件使用的微波及控制元器件较多，为了提高组装密度和降低封装损耗，绝大多数微波及控制元器件都以裸芯片形式安装。

实现芯片安装的方法有两种：合金贴装法和粘结剂贴装法。

3. 引线键合互连：这是实现微波组件电气互连的关键工序。

引线键合根据键合机原理不同，分为球键合和楔键合；根据键合条件的不同，可分为热压焊、冷超声、热超声键合。

4. 微深孔加工：这是制造电子微波器件的常用工艺之一，可以制造出精度高、质量稳定的高频微波元件，如滤波器、功分器、耦合器等。

这种工艺可以在硅基、氮化硅、蓝宝石、氧化锆等材料上打孔，孔径一般在0.15mm以内，孔深可达50mm以上。

以上信息仅供参考，如需更多信息，建议咨询专业人士或查阅相关书籍文献。

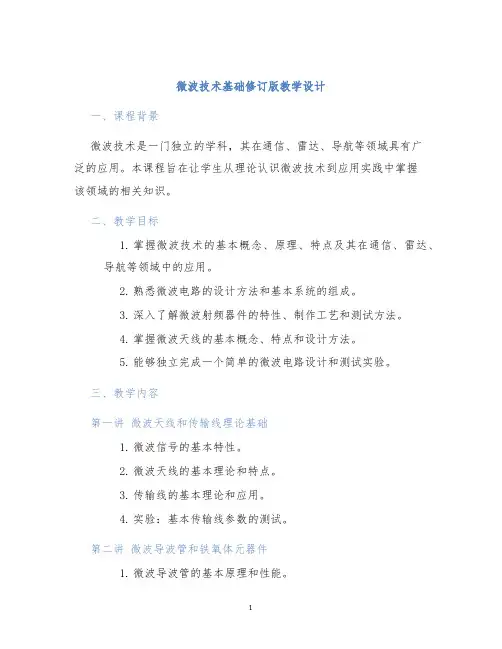

微波技术基础修订版教学设计一、课程背景微波技术是一门独立的学科，其在通信、雷达、导航等领域具有广泛的应用。

本课程旨在让学生从理论认识微波技术到应用实践中掌握该领域的相关知识。

二、教学目标1.掌握微波技术的基本概念、原理、特点及其在通信、雷达、导航等领域中的应用。

2.熟悉微波电路的设计方法和基本系统的组成。

3.深入了解微波射频器件的特性、制作工艺和测试方法。

4.掌握微波天线的基本概念、特点和设计方法。

5.能够独立完成一个简单的微波电路设计和测试实验。

三、教学内容第一讲微波天线和传输线理论基础1.微波信号的基本特性。

2.微波天线的基本理论和特点。

3.传输线的基本理论和应用。

4.实验：基本传输线参数的测试。

第二讲微波导波管和铁氧体元器件1.微波导波管的基本原理和性能。

2.铁氧体元器件的基本结构和特性。

3.微波开关和滤波器的设计和实现。

4.实验：微波导波管和铁氧体元器件的特性测量。

第三讲微波功率放大器和混频器1.微波功率放大器和混频器的基本原理和实现方法。

2.微波功率放大器和混频器的组成和工作原理。

3.微波混频器的设计和实现。

4.实验：微波功率放大器和混频器的特性测量。

第四讲微波射频器件和调制解调技术1.微波射频器件的制作工艺和特性。

2.微波射频调制解调技术的基本原理和应用。

3.实验：微波射频器件的制作和调制解调实验。

四、教学方法本课程采用理论讲授和实验实践相结合的方式，采用小组讨论、课堂互动等教学方法，强调学生的参与和自主学习。

理论讲解中重点讲解微波技术的基本概念、原理和特点；实验部分强调实践能力的培养，学生需按照实验指导书进行实验操作，重点是实验数据的处理和结果分析。

五、考核方式本课程的考核方式采用闭卷笔试和实验报告相结合的方式，笔试占50%的成绩，实验报告占50%的成绩。

六、教材及参考书目1.《微波技术导论》，周立功，电子工业出版社。

2.《微波射频技术基础》，刘秀峰，中国科学技术出版社。

3.《微波通信》，张俊华，中国电力出版社。

天线和微波技术中的微波器件介绍微波器件是天线和微波技术中不可或缺的组成部分，它们在无线通信、雷达系统、卫星通信等领域发挥着重要的作用。

本文将介绍几种常见的微波器件，包括衰减器、耦合器、滤波器和功分器，并对它们的工作原理和应用进行详细介绍。

一、衰减器衰减器是微波器件中常用的被动器件之一，其主要作用是将微波信号的功率进行衰减，以满足系统对信号功率的要求。

衰减器一般分为固定衰减器和可调衰减器两种类型。

固定衰减器的衰减量在设计时就被固定下来，一般使用电阻、衰减元件等来实现。

可调衰减器则可以通过改变其内部的电阻、电容或电感等参数来实现对衰减量的调节。

衰减器广泛应用于微波通信系统中，用于调节信号的功率水平，确保信号的传输质量。

二、耦合器耦合器是微波器件中常用的被动器件之一，它常用于将一个信号分为两个或多个信号，或者将两个或多个信号合并成一个信号。

耦合器通常通过电磁场的作用实现信号的分合。

常见的耦合器包括定向耦合器、隔离器和反射器。

定向耦合器能够将信号的一部分从一个端口耦合到另一个端口，隔离器则能够将输入端口和输出端口之间的信号分离，反射器则能够使信号在一个输入端口和多个输出端口之间反射。

耦合器在无线通信、雷达系统和卫星通信等领域广泛应用，用于信号的分配、合并和分离等操作。

三、滤波器滤波器是微波系统中常见的一类器件，它用于对特定频率的信号进行选择性地透过或阻断，从而实现对信号频率的过滤。

滤波器一般分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。

低通滤波器允许低于一定截止频率的信号通过，而高通滤波器则允许高于一定截止频率的信号通过。

带通滤波器则允许某一特定频率范围内的信号通过，而带阻滤波器则将某一特定频率范围内的信号阻断。

滤波器广泛应用于无线通信系统中，用于去除干扰信号、选择特定信号等。

四、功分器功分器又称功率分配器，是微波系统中常见的一类器件，它用于将一个输入信号按照一定的功率分配比例分配到多个输出端口上。

微波器件的作用及应用介绍
一、微波器件简介工作在微波波段（频率为300～300000兆赫）的器件，称为微波器件。

微波器件是工作在微波波段的一系列相关器件的统称。

如连接元件、终端元件、匹配元件、衰减与相移元件、分路元件、滤波元件等。

通过电路设计，可将这些器件组合成各种有特定功能的微波电路，微波期间和微波电路共同构成了微波系统。

二、微波器件的分类微波器件按结构可分为：波导型、同轴线型、微带线型
按工作波形分为：单模器件、多模器件
按网络端口可分为：一端口网络、二端口网络、三端口网络、四端口网络。

三、微波器件的作用1．终端负载元件：为一端口互易元件，主要包括短路负载、匹配负载和失配负载
1）短路负载，要求：
（1）保证接触处的损耗小，
（2）当活塞移动时，接触损耗变化小；
（3）大功率时，活塞与波导壁间不应产生打火现象。

可用作调配器，纯电抗元件
结构方式：接触式、扼流式（金属片）
2）匹配负载
全部吸收输入功率的元件主要技术指标：工作频率f、输入驻波比、功率容量。

作为匹配标准、等效天线、吸收负载等。

3）失配负载
作为标准失配负载。

吸收一部分功率，反射一部分功率。

2.微波连接元件：二端口互易元件。

主要包括：波导接头、衰减器、相移器、转换接头。

作用是将作用不同的微波元件连接成完整的系统。

无耗互易二端口网络的基本性质：。

微波技术总结知识点微波技术的基本原理微波是电磁波的一种，波长短于毫米级的电磁波称为微波。

微波技术利用微波进行通信和处理信号，主要包括微波通信技术、微波信号处理技术以及微波器件技术。

微波通信技术是指利用微波进行通信的技术，通常采用微波天线和微波谐振器等设备来传送和接收信号。

微波通信技术在军事和民用领域都有着广泛的应用，可以实现远距离、高速率和大容量的数据传输。

微波信号处理技术是指利用微波对信号进行处理的技术，包括微波滤波器、微波放大器、微波混频器等器件。

这些器件可以对信号进行放大、滤波、混频等操作，以满足不同的通信需求。

微波器件技术是指用于处理微波信号的器件技术，主要包括微波天线、微波电路、微波集成电路等。

这些器件可以完成微波信号的发送、接收和处理，是微波技术的重要组成部分。

微波技术的应用领域微波技术已经广泛应用于通信、雷达、医疗、无线电视、卫星通信等领域，使得这些领域的设备更加高效、精密和方便。

下面将分别介绍微波技术在这些领域的应用。

在通信领域，微波技术主要应用于微波通信系统、微波网络和微波设备中。

微波通信系统利用微波进行信号传输，可以实现高速率和大容量的数据传输，适用于长距离通信。

微波网络是指采用微波进行连接的通信网络，可以覆盖大范围的区域，适用于城市和农村的通信需求。

微波设备包括微波发射器、微波接收器和微波天线等设备，可以实现对微波信号的发送、接收和处理。

在雷达领域，微波技术主要应用于雷达系统、雷达信号处理和雷达器件中。

雷达系统利用微波进行目标检测和跟踪，可以实现对目标的远程监测和控制。

雷达信号处理是指对雷达信号进行处理和分析，以获得目标的位置、速度等信息，是雷达系统中的重要环节。

雷达器件包括雷达天线、雷达电路和雷达传感器等器件，可以实现对雷达信号的发送、接收和处理。

在医疗领域，微波技术主要应用于医疗设备、医疗通信和医疗图像处理中。

医疗设备利用微波进行医疗诊断和治疗，可以实现对人体的无损检测和治疗。

微波技术的理论与应用案例分析微波技术是一种近年来快速发展的新兴技术，在物联网、5G 通信、雷达探测等领域具有广泛应用。

本文将对微波技术的理论及其应用案例进行深入分析。

一、微波技术的基本理论微波技术的基本理论包括电磁波理论、微波器件及电路理论、微波传输线理论等。

其中，电磁波理论是微波技术的核心理论，它揭示了电磁波在空间中传播的规律，包括电磁波的波长、频率和速度等。

微波器件及电路理论是微波技术的基础，它主要研究微波器件的设计及其电路的布局，如微波管、微波晶体管、微波集成电路等。

此外，微波传输线理论研究了在微波频段内的电磁场等效电路模型、传输线参数的计算、阻抗匹配等关键技术。

这些基本理论的掌握对于微波技术的应用具有重要意义。

二、微波技术在雷达探测中的应用雷达探测是微波技术的一个典型应用领域，由于微波具有穿透性强、抗干扰能力好等特点，所以在雷达探测中具有广泛的应用。

雷达探测主要包括气象雷达、海洋雷达、地球观测雷达等。

气象雷达主要用于对大气中云和降水的探测，其工作频率通常为S波段（2~4GHz）。

海洋雷达主要用于对海洋水面的探测，其工作频率通常为X波段（8~12GHz）。

而地球观测雷达主要用于对地球表面的探测，如地质勘探、环境监测等，其工作频率通常为Ku波段（12~18GHz）。

三、微波技术在通信中的应用微波技术在通信中的应用也十分广泛。

在移动通信方面，5G通信正式商用，它采用的是28GHz和60GHz等超高频微波信号，具有更高的传输速率和更低的延迟，可以实现更加高效的数据传输，为智能制造、智慧城市等领域的发展提供了新的动力。

在卫星通信方面，微波通信技术也得到广泛应用，如卫星通信、导航系统、卫星地球传感器等。

它具有信号传输距离远、抗干扰性好等特点，能够满足遥感数据传输、卫星导航等需要。

此外，在军事通信等领域也有着重要的应用。

四、微波技术在应急救援中的应用微波技术在应急救援中的应用也十分重要。

在自然灾害和突发事件中，微波技术可以通过无线通信、遥感探测等方式实现快速救援和灾后评估。

微波传输特性的基础知识“微波”通常是指波长在m 1—mm 1的电磁波，对应的频率范围为：MHz300—GHz 300，它介于无线电波和红外线之间，又可分为分米波、厘米波、毫米波、亚毫米波。

微波与低频电磁波一样，具有电磁波的一切特性，但由于微波的波长较短、频率高因此又具有许多独特的性质，主要表现在：1、 描述方法：由于电磁波的波长极短，与使用的元件和设备的尺寸可以相比拟，在低频段由于能量集中其传播性质用“路”的概念来描述，使用的元件称为集中参数元件（电阻、电容、电感等）；而微波的传播应利用“场”的概念来处理，使用的元件为分布参数元件（波导管、谐振腔等）。

因此低频电路的电流、电压、电阻等不再适用，而是采用等效方法处理；微波测量则以功率、波长、阻抗取代了电流、电压、电阻等。

2 、产生方法：微波的周期在910-—s 1210-与电子管内电子的渡越时间（约为s 910-）相近，因此微波的产生和放大不能再使用普通的电子器件，取而代之的是结构和原理完全不同的微电子元件——速调管、磁控管、行波管及微波固态器件。

3、 光似性：由于微波介于无线电波和红外线之间，因此不仅具有无线电波的性质同时具有光波的性质：以光速直线传播、反射、折射、干涉、衍射等。

4、 能量强：由于微波的频率高，故可用频带宽、信息容量大，且能穿透大气层因此可广泛用于卫星通讯、卫星广播电视、宇宙通讯和射天天文学的研究。

由于微波的这些特性，使微波在通信、雷达、导航、遥感、天文、气象、工业、农业、医疗、以及医学等方面得到广泛应用。

一、 微波元件简介1. 固态振荡器（固态信号源）微波振荡器（信号源）是产生微波信号的装置，常见的有磁控管振荡器、速调管振荡器和固态振荡器几种。

磁控管振荡器功率大体积大，常用来提供大功率信号；速调管振荡器结构简单、使用方便，但效率低一般只有0.5%—2.5%，输出功率小一般在，因此比较适合实验室使用。

固态振荡器则是一种较新型的信号源，可分为微波晶体管振荡器、体效应管振荡器、雪崩二极管振荡器等。
