仪器的测量部分采用电子放大线路和运算放大器，并用 数字显示测量结果。测量的范围为0.05～19.0m/s(必要时 可扩大至40m/s)
仪器中还设有P－N结温度测头，可以在测量风速的同时， 测定气流的温度。这种仪器适用于气流稳定输送清洁空 气，流速小于4m/s的场合。
管道风压、风速、风量测定
四、风道内流量的计算
天竹夭的店
2020年6月27日
管道风压、风速、风量测定
管道风压、风速、风量测定
一、测定位置和测定点
(一) 通风管道内风速及风量的测定，是通过测量压力换算得到。测得管道中气体的
真实压力值，除了正确使用测压仪器外，合理选择测量断面、减少气流扰动对 测量结果的影响很大。
测量断面应尽量选择在气流平稳的直管段上。测量断面设在弯头、三通等异形 部件前面(相对气流流动方向)时，距这些部件的距离应大于2倍管道直径。
1 在同一断面设置两个彼此垂直的测孔，并将管道断面分成一定数量的等面积同 心环。 对于圆形风道，测点越多，测量精度越高。
2 矩形风道 可将风道断面划分为若干等面积的小矩形，测点布置在每个小矩形的中心，小 矩形每边的长度为200mm左右，圆风管测点与管壁距离系数(以管径为基数)。
管道风压、风速、风量测定
当测量断面设在上述部件后面时，距这些部件的距离应大于4～5倍管道直径。 当测试现场难于满足要求时，为减少误差可适当增加测点。 但是，测量断面位置距异形部件的最小距离至少是管道直径的1.5
管道风压、风速、风量测定
一、测定位置和测定点
(一)
测定动压时如发现任何一个测点出现零值或负值，表明气流不稳定，该断面 不宜作为测定断面。
如果气流方向偏出风管中心线15°以上，该断面也不宜作测量断面 (检查方法：毕托管端部正对气流方向，慢慢摆动毕托管，使动压值最大，这

实验一 通风系统的风量风压测量一、实验目的：通过实验掌握通风系统的风量风压测量方法 二、实验内容：选择某一通风系统风管断面进行静压、动压、全压的测量。

计算该断面的平均风速及风量。

三、通风系统全压、静压、动压的测定（一） 毕托管的结构如图1所示，把毕托管按规定放入通风管道内。

测头对准气流。

A 、B 两端分别连接微压计时，A 端测出的压力值为全压，B 端测出的压力值为静压，把A 、B 两端连接在同一个微压计上时，测出的压差值就是动压。

即：q j d P P P -=（二） 倾斜式微压计的工作原理如图2所示。

微压计感受压力或压差时，玻璃管 内液面从零点上升。

其垂直高度，容器内的液面则从零点下降，下降到高度为h 2122F h ZF = （1-1） 式中，F 1——玻璃管断面积；F 2——容器的断面积。

BA图1 毕托管因此，两端的液面差1122sin F h h h Z F α⎛⎫=+=+⎪⎝⎭（1-2） 被测的压差值 12sin F p h Z g F γγρρα⎛⎫∆==+⎪⎝⎭式中，γρ——液体的密度，kg/m 3令 12sin a F K F γρα⎛⎫+= ⎪⎝⎭（1-3） 则 a p K Zg ∆= Pa （1-4） 由（1-3）可以看出，a K 值是随α角及γρ的变化而变化的。

对应不同的α值及γρ会有不同的a K 值。

在y-1型微压计中，以30.81/kg m γρ=的酒精作为工作介质。

不同的α角所对应的a K 值直接在微压计上标出。

测定的压力值大于大气压力时，应接在M 上。

测定的压力值小于大气压时，应接在N 上。

在测定压差值时，压力大的一端接M 上，压力小的一端接N 上。

在通风机的吸入段或压出段进行测量时，测压管与微压计的连接方式见“工业通风”图2 倾斜式微压计原理图P184图3-4。

（三） 测定断面的选择为了减少气流扰动对测定结果的影响，测定断面应选择在气流平直扰动少的直管段上。

测定断面设在局部构件前，距离要大于3倍以上管道直径，设在局部构件后相隔 距离应大于6倍管道直径。

实验一通风管道风压的测定一、实验目的及内容1．了解压力计、皮托管的构造原理，掌握使用方法。

2. 掌握风管中点压测定方法，验证不同状态（压入式通风与抽出式通风）下，全压、动压、静压间的关系。

（即）静动全＋＝h h h 二、实验所用仪器构造原理YYT—200B 斜管压力计是一种可见液体弯面的多测量范围液体压力计。

如原理示意图所示：原理示意图当测量压力时，需要把测量压力的空间和宽广容器相连接。

而当测量负压力时，则与倾斜管相连通。

在测量压力的情况下则把较高的压力和宽广容器接通，把较低的压力和倾斜管接通。

设在所测压力的作用下，与水平线之间有倾斜角度α的管子内的工作液体在垂直方向升高了一个高度，而宽广容器内的液面下降1h 了，这时在仪器内工作液体高度差将等于：2h（1）21h h h +=式中：（2）αnSin h =1假如：—管子的面积1F—宽广容器的截面积2F那么有（3）221h F nF =也就是在倾斜管内所增加的液体体积，等于宽广容器内所减1nF 少的液体体积。

22h F 把式（2）和式（3）所得的和的数值代入式（1）中可得到：1h 2h )(21F F Sinan h =或(21F F Sind n h P +==γγ式中：P—所测水柱高度（毫米）n—倾斜管上的读数（毫米）—工作液体的比重（克/），酒精0.8克/γ3cm 3cm 三、实验方法及仪器1.试验方法：采用皮托管压差计法。

每组试验设备可同时容纳两组，每组5人，每套装置两侧各一组，每组使用抽出段、压入段测点各一个。

2．每组仪器：YYT—200B 型斜管压力计1台皮托管（4mm ）2支胶皮管4支钢卷尺1把3.实验步骤：（1）将皮托管传压置于中心点处，管头迎着风流方向。

（2）将仪器控制阀门置于“校正”位置后，调平仪器底盘。

（将底盘上的水准泡调至圆环中央）（3）根据测定压力值大小，选定仪器倾斜系数。

（选定时要有足够余量，以免酒精溢出）（4）旋动零位调节装置，调节斜管中酒精液面，使之刚好与零刻度相切。

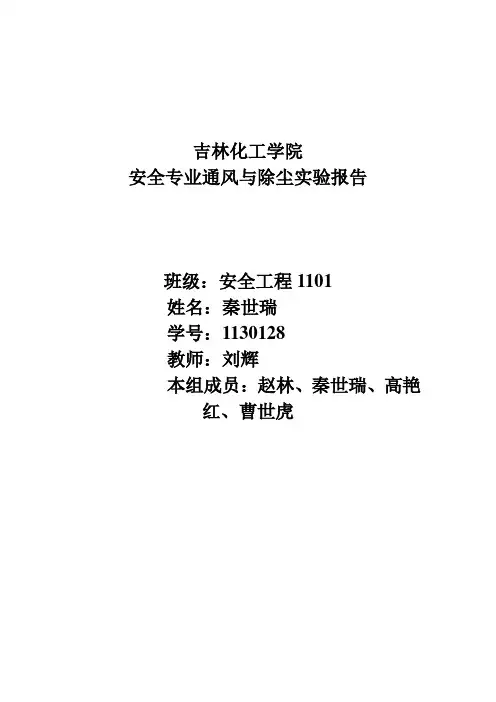

吉林化工学院安全专业通风与除尘实验报告班级：安全工程1101姓名：秦世瑞学号：1130128教师：刘辉本组成员：赵林、秦世瑞、高艳红、曹世虎实验一 通风管道点压测定一、实验目的及内容掌握风管中点压测定方法，验证不同通风方式（压入式通风与抽出式通风）下，全压、动压、静压间的关系（即静动全h h h +=）。

二、实验方法及仪器1．实验方法（1）采用皮托管压差计法本实验如图1所示。

每台实验设备同时容纳学生4-6人，分成两组，每组2-3人。

每组使用抽出段（1、2、3、4），压入段测点（5，6）各一个。

图1 点压测定（2）每组仪器：YYT 1台；皮托管2支；胶皮管4支。

2．实验步骤（1）将皮托管传压头置于风管中心点处，管头迎着风流方向。

（2）将仪器控制阀门置于“校正”位置后，调平仪器底盘（将底盘上的水淮泡调至指标圆环中央）。

（3）根据测定压力值大小，选定仪器倾斜系数（选定时要有足够余量，以免酒精溢出。

没有把握时，选最大系数，再由大向小调整，以增加精度。

（4）旋动零位调节装置调节斜管中酒精液面，使之酒精孤面刚好与零刻度线相切。

（5）按所测压力用胶管连接仪器端口和皮托管相应端。

（6）开动风机，读取相应压力值。

（7）测完上述压力后，将仪器控制开关置于校正位置后，更换胶管接法，按上述方法测定其余压力。

注意：测定压入式三个压力时，将出风口闸门关闭2/3。

3．实验要点（1）为了增加测定的准确性，仪器内的酒精必须经常更换，否则，使用前必须对仪器进行校正。

（2）实验者必须通晓仪器的原理及结构，具有判明仪器指示是否正常的能力。

排出斜管中气泡时，要监视斜管液面，以免将酒精吹出。

（3）连接仪器接口前必须正确判明压力大小，保证仪器“+”端，接高压力，“-”端接低压力。

（4）按实验报告内容逐项记录，仪器读数乘以仪器倾斜系数即所测压力值，水柱。

（5）酒精内一般不宜添加颜色。

（6）将实验结果代入下式，计算误差S ，一般S 的值不应超出±5%范围。

第八节通风管道风压、风速、风量测定（p235）（熟悉）一、测定位置和测定点(一测定位置的选择通风管道内风速及风量的测定，是通过测量压力换算得到。

测得管道中气体的真实压力值，除了正确使用测压仪器外，合理选择测量断面、减少气流扰动对测量结果的影响很大。

测量断面应尽量选择在气流平稳的直管段上。

测量断面设在弯头、三通等异形部件前面(相对气流流动方向时，距这些部件的距离应大于2倍管道直径。

当测量断面设在上述部件后面时，距这些部件的距离应大于4～5倍管道直径。

测量断面位置示意图见p235图2.8－1。

当测试现场难于满足要求时，为减少误差可适当增加测点。

但是，测量断面位置距异形部件的最小距离至少是管道直径的1.5倍。

测定动压时如发现任何一个测点出现零值或负值，表明气流不稳定，该断面不宜作为测定断面。

如果气流方向偏出风管中心线15°以上，该断面也不宜作测量断面(检查方法：毕托管端部正对气流方向，慢慢摆动毕托管，使动压值最大，这时毕托管与风管外壁垂线的夹角即为气流方向与风管中心线的偏离角。

选择测量断面，还应考虑测定操作的方便和安全。

(二测试孔和测定点由于速度分布的不均匀性，压力分布也是不均匀的。

因此，必须在同一断面上多点测量，然后求出该断面的平均值。

1 圆形风道在同一断面设置两个彼此垂直的测孔，并将管道断面分成一定数量的等面积同心环，同心环的划分环数按（236）表2.8－1确定。

对于圆形风道，同心环上各测点距风道内壁距离列于表2.8—2。

测点越多，测量精度越高。

图2.8－2是划分为三个同心环的风管的测点布置图，其他同心环的测点可参照布置。

2 矩形风道可将风道断面划分为若干等面积的小矩形，测点布置在每个小矩形的中心，小矩形每边的长度为200mm左右，如（p236）图2.8－3矩形风道测点布置图所示。

圆风管测点与管壁距离系数(以管径为基数表2.8－2 二、风道内压力的测定(一原理测量风道中气体的压力应在气流比较平稳的管段进行。

通风管道风压风速风量测定通风管道在工业生产和建筑物中起着重要的作用。

为确保通风管道的安全和有效，需要对通风管道进行风压、风速、风量测定。

以下是一些测量通风管道的基本方法。

一、风压测量仪器•喜马拉雅差压计•数字多功能仪表步骤1.在通风管道的两边墙壁上钻孔，使孔之间的距离相等。

2.将差压计连接在通风管道上，调整读数到设置零点。

3.打开通风机，记录差压计的读数。

如果差压计涉及到密封效应，需要进行更多调整以得到更准确的读数。

如果机器噪音太大，可以考虑将差压计放置在远离机器的地方。

计算通风管道的压强等于差压计的读数。

使用以下公式计算通风管道的风速: •风速（m/s）= 差压计的读数 * （角度系数 / 因素系数）•风速（英尺/分钟）= 差压计的读数 * （角度系数 / 因素系数） * 196.85其中，角度系数和因素系数根据差压计的型号而异。

二、风速测量仪器•热线风速仪•热膜风速仪步骤1.在通风管道上安装风速仪器。

尽量远离通风系统的进口和出口，以避免干扰。

2.打开通风机，等待五到十分钟，直到温度和湿度稳定。

3.风速仪器将记录并显示当前风速。

计算通风管道的风量等于风速和扇叶面积的乘积。

使用以下公式计算通风管道的风速:•风量（立方米/小时）= 风速 (米/秒) × 扇叶面积 (平方米) × 3600•风量（立方英尺/分钟）= 风速 (英尺/分钟) × 扇叶面积 (平方英尺) ×60三、风量测量仪器•平衡法风量计•流量计步骤1.在通风管道上安装风量计。

平衡法风量计需要根据通风管道的直径进行调整。

2.打开通风机，将通风管道进行平衡，直到读数稳定。

3.查看风量计上的读数。

计算无需计算。

风量计上的读数已经是通风管道的实际风量。

四、对于工业生产和建筑物中的通风管道，测量其风压、风速、风量是十分重要的。

使用合适的仪器和正确的测量方法，可确保通风管道的安全和有效。

不同的测量方法有不同的精度和调整要求，需要选择合适的测量方法和仪器。

学生实验报告实验课程名称：风管风压、风速、风量测定开课实验室：建筑设备与环境工程实验研究中心学院年级专业、班级学生姓名学号开课时间至学年第学期风管中风压、风速、风量的测定一.实验目的及任务风管/水管内压力、流速、流量量的测定是建筑环境与设备工程专业学生应该掌握的基本技能之一。

通过本实验要求：1) 掌握用毕托管及微压计测定风管中流动参数的方法。

2) 学会应用工程中常见的测定风管中流量的仪表。

3) 将同一工况下的各种流量测定方法的结果进行比较、分析。

4) 学习管网阻力平衡调节的方法二:测定原理及装置系统的测试拟采用毕托管和微压计测压法进行。

1- 集流器 2-静压环 3-整流器 4-风量测定仪 5电加热器 6流行测压器 7-热电偶 8-均衡器 9-压力测量器 10-实验试件 11-调节阀 12- 风机 13-电机图1：管道内风速测量装置三:实验测试装置及仪器1) 毕托管加微压计测压法测试原理测试过程中，首先选定管内气流比较平稳的断面作为测定界面，为了测断面的静压、全压，经断面划分为若干个等面积圆环或小矩形（本实验为获取较高精度的测试结果，将等面积小矩形设定为100x100mm ）,然后用毕托管和微压计测得断面上个测点的静压和风管中心的全压，并计算平均动压P jp 、平均全压P qp ，由此计算P dp 及管中风量L ： 静压的测量平均值：j1j2jnj p p p p P n++⋅⋅⋅=；全压的测量平均值q1q2qnq p p p p P n++⋅⋅⋅=qp jp dp P P P =+管内平均流速：dp V ==风管总风量：P L F V =⋅ 式中：n-----------断面上测点数 F ——— 断面面积㎡适用毕托管及微压计测量管内风量是基本方法，精度较高。

本测定装置多功能实验装置，除可测定风管内气流的压力、流速及流量外，还设有电加热器、换热器来测定换热量、空气阻力等。

2) 毕托管、微压计测压适用方法1- 准备好毕托管、微压计和连接胶管，并对微压计进行水平校正和倾斜管中的液面凋零。

实验一 通风系统的风量风压测量一、实验目的：通过实验掌握通风系统的风量风压测量方法 二、实验内容：选择某一通风系统风管断面进行静压、动压、全压的测量。

计算该断面的平均风速及风量。

三、通风系统全压、静压、动压的测定（一） 毕托管的结构如图1所示，把毕托管按规定放入通风管道内。

测头对准气流。

A 、B 两端分别连接微压计时，A 端测出的压力值为全压，B 端测出的压力值为静压，把A 、B 两端连接在同一个微压计上时，测出的压差值就是动压。

即：q j d P P P -=（二） 倾斜式微压计的工作原理如图2所示。

微压计感受压力或压差时，玻璃管 内液面从零点上升。

其垂直高度，容器内的液面则从零点下降，下降到高度为h 2122F h ZF = （1-1） 式中，F 1——玻璃管断面积；F 2——容器的断面积。

BA图1 毕托管图2 倾斜式微压计原理图因此，两端的液面差1122sin F h h h Z F α⎛⎫=+=+ ⎪⎝⎭ （1-2）被测的压差值 12sin F p h Z g F γγρρα⎛⎫∆==+⎪⎝⎭式中，——液体的密度，kg/m 3 令 12sin a F K F γρα⎛⎫+= ⎪⎝⎭（1-3） 则 a p K Zg ∆= Pa （1-4）由（1-3）可以看出，值是随α角及的变化而变化的。

对应不同的α值及会有不同的值。

在y-1型微压计中，以30.81/kg m γρ=的酒精作为工作介质。

不同的α角所对应的值直接在微压计上标出。

测定的压力值大于大气压力时，应接在M 上。

测定的压力值小于大气压时，应接在N 上。

在测定压差值时，压力大的一端接M 上，压力小的一端接N 上。

在通风机的吸入段或压出段进行测量时，测压管与微压计的连接方式见“工业通风”P184图3-4。

（三） 测定断面的选择为了减少气流扰动对测定结果的影响，测定断面应选择在气流平直扰动少的直管段上。

测定断面设在局部构件前，距离要大于3倍以上管道直径，设在局部构件后相隔 距离应大于6倍管道直径。

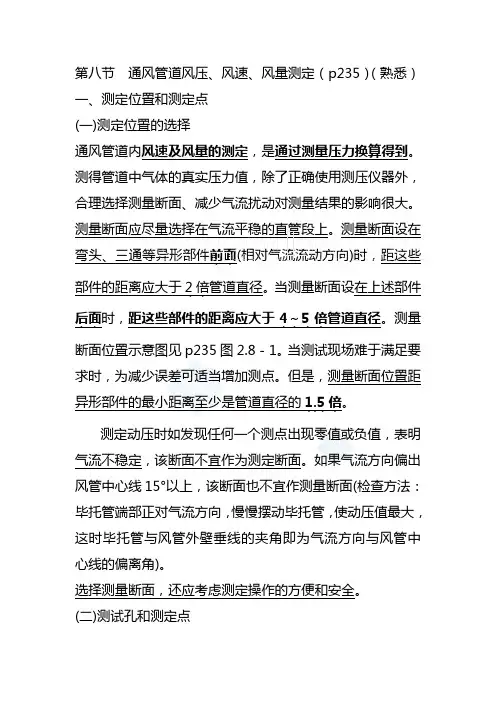

第八节通风管道风压、风速、风量测定（p235）（熟悉）一、测定位置和测定点(一)测定位置的选择通风管道内风速及风量的测定，是通过测量压力换算得到。

测得管道中气体的真实压力值，除了正确使用测压仪器外，合理选择测量断面、减少气流扰动对测量结果的影响很大。

测量断面应尽量选择在气流平稳的直管段上。

测量断面设在弯头、三通等异形部件前面(相对气流流动方向)时，距这些．．部件的距离应大于2．倍．管道直径。

当测量断面设在上述部件时，距这些部件的距离应大于4．～．5．倍．管道直径。

测量后面．．断面位置示意图见p235图2.8－1。

当测试现场难于满足要求时，为减少误差可适当增加测点。

但是，测量断面位置距异形部件的最小距离至少是管道直径的1.5倍．。

．．．测定动压时如发现任何一个测点出现零值或负值，表明气流不稳定，该断面不宜作为测定断面。

如果气流方向偏出风管中心线15°以上，该断面也不宜作测量断面(检查方法：毕托管端部正对气流方向，慢慢摆动毕托管，使动压值最大，这时毕托管与风管外壁垂线的夹角即为气流方向与风管中心线的偏离角)。

选择测量断面，还应考虑测定操作的方便和安全。

(二)测试孔和测定点由于速度分布的不均匀性，压力分布也是不均匀的。

因此，必须在同一断面上多点测量，然后求出该断面的平均值。

1圆形风道在同一断面设置两个彼此垂直的测孔，并将管道断面分成一定数量的等面积同心环，同心环的划分环数按（236）表2.8－1确定。

对于圆形风道，同心环上各测点距风道内壁距离列于表2.8—2。

测点越多，测量精度越高。

图2.8－2是划分为三个同心环的风管的测点布置图，其他同心环的测点可参照布置。

2矩形风道可将风道断面划分为若干等面积的小矩形，测点布置在每个小矩形的中心，小矩形每边的长度为200mm左右，如（p236）图2.8－3矩形风道测点布置图所示。

圆风管测点与管壁距离系数(以管径为基数) 表2.8－2 二、风道内压力的测定(一)原理测量风道中气体的压力应在气流比较平稳的管段进行。

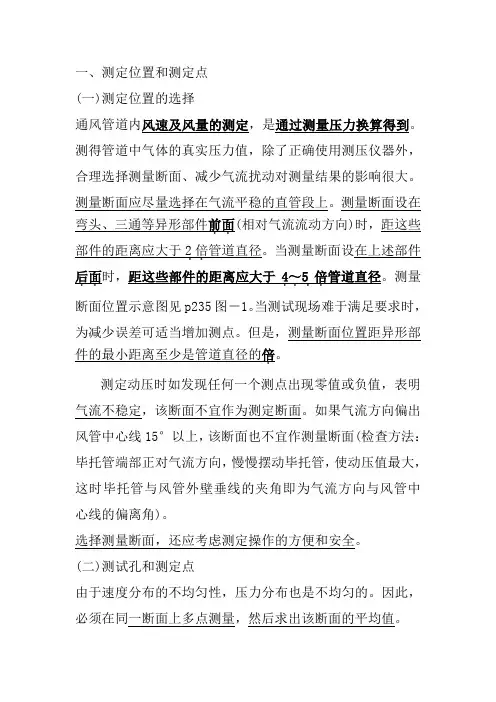

一、测定位置和测定点(一)测定位置的选择通风管道内风速及风量的测定，是通过测量压力换算得到。

测得管道中气体的真实压力值，除了正确使用测压仪器外，合理选择测量断面、减少气流扰动对测量结果的影响很大。

测量断面应尽量选择在气流平稳的直管段上。

测量断面设在弯头、三通等异形部件前面．．(相对气流流动方向)时，距这些部件的距离应大于2．倍．管道直径。

当测量断面设在上述部件后面．．时，距这些部件的距离应大于4．～．5．倍．管道直径。

测量断面位置示意图见p235图－1。

当测试现场难于满足要求时，为减少误差可适当增加测点。

但是，测量断面位置距异形部件的最小距离至少是管道直径的倍．。

测定动压时如发现任何一个测点出现零值或负值，表明气流不稳定，该断面不宜作为测定断面。

如果气流方向偏出风管中心线15°以上，该断面也不宜作测量断面(检查方法：毕托管端部正对气流方向，慢慢摆动毕托管，使动压值最大，这时毕托管与风管外壁垂线的夹角即为气流方向与风管中心线的偏离角)。

选择测量断面，还应考虑测定操作的方便和安全。

(二)测试孔和测定点由于速度分布的不均匀性，压力分布也是不均匀的。

因此，必须在同一断面上多点测量，然后求出该断面的平均值。

1圆形风道在同一断面设置两个彼此垂直的测孔，并将管道断面分成一定数量的等面积同心环，同心环的划分环数按（236）表－1确定。

对于圆形风道，同心环上各测点距风道内壁距离列于表—2。

测点越多，测量精度越高。

图－2是划分为三个同心环的风管的测点布置图，其他同心环的测点可参照布置。

2矩形风道可将风道断面划分为若干等面积的小矩形，测点布置在每个小矩形的中心，小矩形每边的长度为200mm左右，如（p236）图－3矩形风道测点布置图所示。

圆风管测点与管壁距离系数(以管径为基数) 表－2二、风道内压力的测定(一)原理测量风道中气体的压力应在气流比较平稳的管段进行。

测试中需测定气体的静压、动压和全压。

测气体全压的孔口应迎着风道中气流的方向，测静压的孔口应垂直于气流的方向。

一、实验目的1. 了解风压的概念及其影响因素。

2. 掌握风压的测定方法。

3. 培养实验操作能力和数据处理能力。

二、实验原理风压是指空气在流动过程中，由于流速变化而引起的压力变化。

根据伯努利方程，流速越大，压力越小；流速越小，压力越大。

本实验通过测量不同风速下的压力差，计算出风压。

三、实验仪器与设备1. 风速仪：用于测量风速。

2. 压力计：用于测量压力。

3. 气球：用于产生风速。

4. 细管：用于连接风速仪和压力计。

5. 计时器：用于计时。

6. 记录纸：用于记录实验数据。

四、实验步骤1. 将风速仪、压力计和气球连接好，确保连接处密封良好。

2. 将气球吹满气，使气球产生一定的风速。

3. 打开风速仪和压力计，开始计时。

4. 观察风速仪和压力计的读数，记录风速和压力值。

5. 重复步骤3和4，进行多次实验，确保数据的准确性。

6. 将实验数据整理成表格，进行分析。

五、实验数据实验次数 | 风速（m/s） | 压力（Pa）------- | -------- | --------1 | 2.0 | 10002 | 3.0 | 9503 | 4.0 | 9004 | 5.0 | 8505 | 6.0 | 800六、数据处理与分析1. 计算风速与压力的关系：风速与压力呈线性关系，即风速越大，压力越小。

2. 计算平均风速和平均压力：平均风速 = (2.0 +3.0 +4.0 +5.0 +6.0) / 5 = 4.0 m/s；平均压力 = (1000 + 950 + 900 + 850 + 800) / 5 = 920 Pa。

3. 分析实验误差：实验误差主要来源于风速仪和压力计的精度以及人为操作误差。

七、实验结论1. 风压与风速呈线性关系，风速越大，风压越小。

2. 本实验通过测量风速和压力，成功计算出风压，验证了风压的存在。

3. 实验过程中，操作者应严格按照实验步骤进行，确保实验数据的准确性。

八、实验反思1. 实验过程中，风速仪和压力计的精度对实验结果有较大影响，应选择高精度的仪器进行实验。

第八节通风管道风压、风速、风量测定（p235)（熟悉）一、测定位置和测定点(一测定位置的选择通风管道内风速及风量的测定，是通过测量压力换算得到。

测得管道中气体的真实压力值，除了正确使用测压仪器外,合理选择测量断面、减少气流扰动对测量结果的影响很大。

测量断面应尽量选择在气流平稳的直管段上。

测量断面设在弯头、三通等异形部件前面(相对气流流动方向时，距这些部件的距离应大于2倍管道直径。

当测量断面设在上述部件后面时，距这些部件的距离应大于4～5倍管道直径。

测量断面位置示意图见p235图2。

8－1.当测试现场难于满足要求时，为减少误差可适当增加测点。

但是，测量断面位置距异形部件的最小距离至少是管道直径的1.5倍。

测定动压时如发现任何一个测点出现零值或负值,表明气流不稳定，该断面不宜作为测定断面.如果气流方向偏出风管中心线15°以上，该断面也不宜作测量断面（检查方法:毕托管端部正对气流方向,慢慢摆动毕托管，使动压值最大,这时毕托管与风管外壁垂线的夹角即为气流方向与风管中心线的偏离角。

选择测量断面，还应考虑测定操作的方便和安全。

(二测试孔和测定点由于速度分布的不均匀性,压力分布也是不均匀的。

因此，必须在同一断面上多点测量，然后求出该断面的平均值.1 圆形风道在同一断面设置两个彼此垂直的测孔，并将管道断面分成一定数量的等面积同心环,同心环的划分环数按（236)表2.8－1确定。

对于圆形风道，同心环上各测点距风道内壁距离列于表2。

8—2。

测点越多，测量精度越高。

图2。

8－2是划分为三个同心环的风管的测点布置图,其他同心环的测点可参照布置。

2 矩形风道可将风道断面划分为若干等面积的小矩形，测点布置在每个小矩形的中心,小矩形每边的长度为200mm左右,如（p236）图2.8－3矩形风道测点布置图所示.圆风管测点与管壁距离系数（以管径为基数表2.8－2二、风道内压力的测定(一原理测量风道中气体的压力应在气流比较平稳的管段进行.测试中需测定气体的静压、动压和全压。

实验一 通风管道中风流点压力和风速的测定一、实验目的（一）学习用皮托管及压差计测定通风管道中的点压力，并了解皮托管及压差计的构造。

（二）学习用皮托管及压差计测定通风管道中某断面的平均风速并计算风量。

二、实验要求（一）掌握用皮托管及压差计测定通风管道中某点空气的静压、动压和全压的方法，以巩固动静全h h h ±=的概念。

(二)掌握用皮托管及压差计测定通风管道中某点平均风速、最大风速和速度场系数K 的方法，并计算风量。

三、实验仪器和设备（表1）表1 实验三所用的仪器和设备四、实验内容及步骤（一） 管道中空气点压力的测定 1.原理皮托管与压差计布置如图4所示，左图为压入式通风，右图为抽出式通风。

皮托管“+”管脚接受该点的绝对全压p 全，皮托管“-”管脚接受该点的绝对静压p 静，压差计开口端接受同标高的大气压p 0。

所以1、4压差计的读数为该点的相对静压h 静；2、5压差计为该点的动压h 动；3、6压差计的读数为相对全压h 全。

就相对压力而言，h 全＝h 静±h 动；压入式通风为“+”，抽出式通风为“-”。

通过本实验数据可以验证相对压力之间的关系。

2．实验方法和步骤（1）将U 型垂直压差计和皮托管用胶皮管按附图连接。

先验证抽出式通风相对压力之间关系。

（2）检查无误后，开动风机。

（3）当水柱计稳定时，同时读取h 全、h 静、h 动。

（4）然后用同样的方法同时读取压入式管道的h 全、h 静、h 动。

（5）将实验数据填写于实验报告中。

（图4 管道中空气点压力测定）（二） 测定管道中某断面的平均风速并计算风量 1.原理风流在管道中流动时，各点的风速并不一致，用皮托管测得的动压，实际上是风流在管道中流动时，皮托管所在测试断面风流某点的动压值，而不是整个断面风流动压的平均值。

在实际工作中，由于时间限制，逐点测定并计算平均值是比较困难的。

通常只测量断面中心点最大动压值，然后用式ii i h Kv ρ动大均2=计算平均风速。

通风系统风量、风压的测量概要通风系统的风量和风压是评估系统工作效率的两个重要指标。

风量是指通风系统中单位时间内流过的空气量，通常以立方米/小时或立方英尺/分钟表示。

风压是指系统中流体的静态压力，通常以帕斯卡或英尺水柱高表示。

本文将介绍通风系统中测量风量和风压的方法和概念。

风量的测量直接侧压法通过单直管或多支直管测量管道中的风速，根据实测风速和管道截面积计算出风量，是一种简便、经济的方法。

但是该方法只适用于低速风场（小于40m/s）。

冷热水法该方法利用水箱来测量通风系统的流量，将冷却水或加热水流经管道，根据流量和温度差计算出风量。

由于需要水箱的支持，该方法要求场地和设备条件较为苛刻。

静压法静压法是一种比较准确的测量方法，常用于大型通风系统的测量。

该方法通过在管道上装置静压孔和静压管来测量管道两侧的静压差，进而计算出风量。

风压的测量静压法静压法可以同时测量风量和风压。

该方法需要安装静压头，根据静压差计算出风压。

具有准确、简便的优点，特别适用于大型通风系统的测量。

动压法动压法通过在管道中安装风速头，将动压差转化为风速，再根据静压差计算出风压。

该方法是测量风压的一种常用方法，但需要关注仪器选择和安装位置的影响。

差压法差压法也是计算风压的一种方法，将差压传感器放在管道上游和下游位置，并测量差压。

该方法对于管道内流体的密度要求不高，但需要关注仪器精度和安装的准确性。

本文介绍了通风系统中测量风量和风压的三种常用方法，包括静压法、动压法和差压法。

不同方法具有不同适用范围和利弊，使用时需要根据具体情况综合考虑。

同时，为了保证测量结果的准确性，还需要注意仪器的选择、安装位置和使用方法等方面的问题。

风道风压、风速和风量的测定一、实验的目的了解和掌握通风系统风道内风压、风速和风量的测点布置方法及测定方法，测定数据的处理和换算。

从而对通风系统气流分布是否均匀作出理论判断。

二、实验仪器和设备1.U型压力计一台（测量范围在10000Pa）2.倾斜式微压计一台（测量范围在250Pa）3.热球式风速仪一台（测量范围在0.05-30.0m/s）4.毕托管一支5.外径φ10mm，壁后1mm的橡胶管或乳胶管数米。

6.蒸馏水500ml7.纯酒精500ml8.钢卷尺一把，长度值不小于2m三、测试原理及方法1.测试原理风道风压、风速和风量的测定，可以通过毕托管、U型压力计、倾斜式微压计、热球式风速仪等仪器来完成。

毕托管、U型压力计可以测试风道内的全压、动压和静压，由测出的全压可以知道风机工作状况，通风系统的阻力等。

由测出的风道动压可以换算出风道的风量。

也可以用热球式风速仪直接测量风道内风速，由风速换算出风道内风量。

2.测量位置的确定由于风管内速度分布是不均匀的，一般管中心风速最大，越靠近管壁风速越小。

在工程实践中所指的管内气流速度大都是指平均风速。

为了得到断面的平均风速，可采用等截面分环法进行测定。

对圆形风管可将圆管断面划分若干个等面积的同心环，测点布置在等分各小环面积的中心线上，如图1所示，把圆面积分成m个等面积的环形，则：，然后将每个等分环面积再二等分，则此圆周距中心为Y n，与直径交点分别为1、2、3，…n点，这些点就是测点位置。

各小环划分的原则是：环数取决于风管直径，划分的环数越多，测得的结果越接近实际，但不能太多，否则将给测量和计算工作带来极大麻烦，一般参照表5分环。

表5 测量时不同管径所分环数n 表6 圆管测点位置值图2测压管标定测点位置 图3 矩形风管测点位置为了将测压管准确地放在风管中预定的位置，必须在测压管上作出标志。

由测压端中心线向管柄方向取风管直径的一半即等于R 为刻度中心，如图2所示，再根据计算出来的Y 1、Y 2、Y 3…Y n 值在管柄上逐次标出测点位置。

风压、风量的测定方法测定磨机内的通风量，一般是从测定磨机出口通风管的风量而求得的。

通风管内的风量Ｑ是测点处管道内断面积F 与其平均风速w a 之乘积。

某一测定管道内断面F 是已知的，实质上就是成了对该测定断面的平均风速w a 的测定了。

管道内风速通常是用测定该断面的动压并通过计算来确定的。

用这种方法来测定风量，不仅适用于磨机，也适用其它低于通风管中的风量测定。

气体在管道中流动是由于系统的总压力差所引起的，在总压力差相同时，系统的阻力愈大则气体流速愈低。

因此，流速和压力的关系可用伯努利方程式联系起来，即：j d p p p =+ （P a ）式中：p —某一截面上气体的全压力（P a ）；p j —同一截面上气体的静压力 （P a ）；p d —同一截面上气体的动压力，也称速度压力（P a ）。

22d p ρω=（㎏/m 3）其中：ρ—气体的密度（㎏/m 3）。

测定动压在于计算气体流速和流量，测定静压主要是计算管道和通风系统的阻力。

压力测定仪器和方法（1）毕托管① 标准毕托管，如图1所示。

标准毕托管测孔很小，当通风管道中气体的含尘浓度较大时，易被堵塞，因此只适于在较清洁管道中使用。

② S 型毕托管在使用前须用标准毕托管进行校正求出它的校正系数。

当流速在5～30m/s 的范围时，其速度校正系数平均值约为0.84。

S 型毕托管不同于标准毕托管，它有两个平行开孔测孔，如图5-4-2所示。

在测定时，一个测孔图1 标准毕托管对着气流测全压，另一个测孔背向气流测静压。

由于S 型毕托管的测孔开口较大，不易被粉尘堵塞。

（2）压力计① U 型压力计，是一个U 型玻璃管，内装测压液体，常用的液体有水、乙醇和汞，视被测压力范围选用。

在磨机通风测量中，使用的U 型压力计内的测压液体一般是水。

U 型压力计的误差较大，不适于测量微小压力。

② 倾斜式微压计，如图3所示。

倾斜的玻璃上刻度表示压力计读数。

测压时，将微压计的容器开口与测定中压力较高的一端相连，将倾斜管的一端与压力较低的一端相连。

<%@LANGUAGE="VBSCRIPT" CODEPAGE="936"%>通风管道风压风量的测定一、实验目的....掌握运用毕托管与微压计来测量风管中风压、风速和风量的方法，并了解微压计的工作原理，基本构造和使用方法。

二、实验用仪器....毕托管、倾斜式微压计。

三、斜式微压计的工作原理与使用方法....1．用途....倾斜式微压计是实验室和工厂实验站用的便携式仪器，能测量2000P a 以下的气体正压，负压或差压。

仪器适合在周围气温为10-30℃,相对湿度不大于80％，以及被测气体对黄铜及钢材无侵蚀作用的条件下使用。

....2．工作原理....倾斜式微压计是一种可见液体弯面的多测量范围液体压力计，如图1所示，测量正压时，需测量压力的空间和宽广容器相连通，测量负压时则与倾斜管相连通。

....设在所测压力的作用下，与水平线之间有倾斜角度 的管子内的工作液体在垂直方向升高了一个高度h 1,而在宽广容器内的液面下降了h 2，那时在一起内工作液体面的高度差将等于：.. .........h ＝h 1＋h 2 .. (1).... ...... h 1=n . (2)....设F 1为管子截面积，F 2为宽广容器的截面积，则............n F 1=F 2h 2 . (3)....在倾斜管内所增加的液体体积n F 1，等于宽广容器内所减少的液体体积F 2h 2。

....把式(2)和式(3)所算出的h 1和h 2的数值代入式(1)中，得：............h =n (s i n α+F 1/F 2)压力为： P =h r =L ρ(s i n α+F 1/F 2 )式中 P －所测压力（m m H 2O ）.....L －倾斜管上的读数（m m ）.....ρ－工作液体的密度（g /c m 3）....(1)结构....倾斜式微压计式测量管倾斜角度可以变更的压力计，它的结构如图2所示，在宽广容器9中充有工作液体（酒精），与它相连的式倾斜测量管7,在倾斜测量管上标有长为255毫米的刻度，宽广容器固定在有三个水准调节螺钉8和一个水准指示器2的底板1上，在底板上还装着弧形支架3，用它可以把倾斜测量管固定在五个不同的倾斜角度上，而得到五中不同的测量上限值，弧形支架上的数字0.2、0.3、0.4、0.6、0.8表示常数因子ρ(s i n α+F 1/F 2)的数值。
