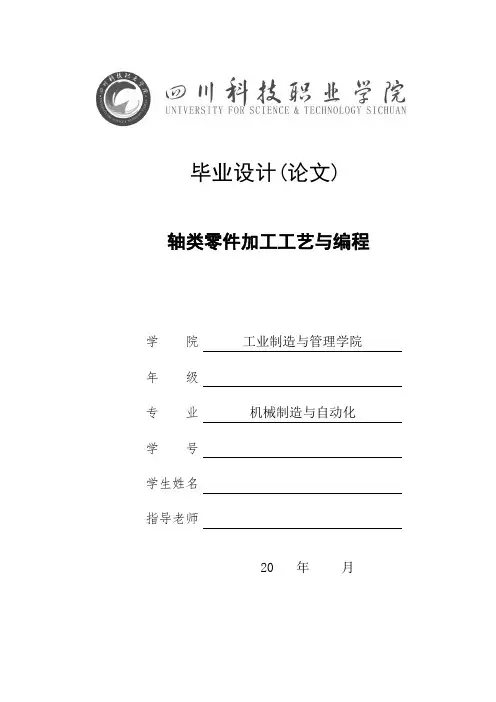

毕业设计(论文)轴类零件加工工艺与编程学院工业制造与管理学院年级专业机械制造与自动化学号学生姓名指导老师20 年月毕业论文(设计)诚信承诺书四川科技职业学院毕业设计（论文）评审表（指导教师用）说明：在“A、B、C、D、E”对应的栏目下划“√”四川科技职业学院毕业设计(论文)任务书摘要随着科学技术飞速发展和经济竞争的日趋激烈，机械产品的更新速度越来越快，数控加工技术作为先进生产力的代表，在机械及相关行业领域发挥着重要的作用，机械制造的竞争，其实质是数控技术的竞争。
本次设计就是进行典型轴类零件的数控加工工艺与编程，侧重于该零件的工艺分析、加工路线的确定及加工程序的编制。
并绘制零件图、加工路线图。
用G代码编制该零件的数控加工程序，并用液压滚丝机加工外螺纹，其中零件工艺规程的分析是此次论文的重点和难点。
关键词：数控加工；工艺过程；加工工序；液压滚丝机目录第一章、绪论 (1)1.1、典型轴类零件的加工工艺 (1)1.2、数控车床概述 (3)1.3、液压滚死机概述 (4)1.4、镗孔工艺 (5)1.5、螺纹加工工艺 (5)第二章、加工路线的拟定 (7)2.1、分析加工对象（零件图如图） (7)2.2、形状和位置精度 (8)2.3、本零件工艺路线 (9)第三章加工工艺过程分析 (10)3.1、数控加工工艺 (10)3.1.1、数控加工工艺内容的选择 (10)3.1.2、工艺过程 (11)3.1.3、加工工序的划分 (12)3.2、编制工艺过程卡 (14)3.3、切削路线的确定 (15)第四章数控编程基础 (17)4.1、本零件加工所用刀具： (17)4.2、编程基础 (18)4.2.1、直径编程和半径编程 (18)4.2.2、数控机床常用编程指令 (18)4.3、零件加工 (22)总结 (25)致谢 (26)参考文献 (27)第一章、绪论随着现代工业的飞速发展，机械产品的结构越来越合理，其性能、精度和效率日趋提高,更新换代频繁。
典型铣削零件加工的工艺分析及编程1. 引言铣削是一种常见的机械加工方法，广泛应用于零件加工领域。
在铣削加工中，我们通常需要进行工艺分析和编程，以保证零件加工的准确性和效率。
本文将针对典型铣削零件的加工过程进行工艺分析，并介绍如何进行编程。
2. 零件加工的工艺分析在进行铣削零件加工之前，我们首先需要对零件的形状、尺寸、加工材料进行分析，以确定合适的工艺路线和加工参数。
2.1 零件形状分析零件的形状对于确定铣削工艺有重要影响。
常见的零件形状包括平面零件、曲面零件、孔型零件等。
不同形状的零件需要采用不同的加工策略和工艺路线。
2.2 尺寸分析零件的尺寸要求对于决定加工工艺参数也非常重要。
尺寸分析包括零件的最大尺寸、最小尺寸、公差要求等。
根据不同的尺寸要求，我们可以选择合适的刀具和机床进行加工。
2.3 加工材料分析加工材料的硬度、韧性、热传导性等性质也会对加工工艺产生影响。
选择合适的切削速度、进给量和切削深度可以提高加工质量和效率。
3. 零件加工的编程在确定了合适的工艺路线和加工参数之后，我们需要进行编程，将加工过程转化为机床可以理解和执行的指令。
3.1 编程语言介绍目前，常用的铣削加工编程语言包括G代码和M代码。
G代码用于定义运动轨迹和加工方式，M代码用于定义辅助功能和机床控制。
3.2 编程步骤编程的步骤包括创建编程文件、选择刀具和工艺路线、编写加工指令、设定初始位置等。
在编程过程中，需要考虑刀具半径补偿、切削参数调整和刀具路径优化等问题。
3.3 编程实例以下是一个简单的铣削编程实例：1. G90 G54 G17 G40 ;刀具半径编程方式选择，选择工作坐标系，选择平面2. M3 S1000 ;主轴启动，设置主轴转速3. G0 X0 Y0 Z20 ;快速定位到初始位置4. G1 Z-5 ;快速下刀到指定深度5. G2 X50 Y0 I25 J0 F200 ;顺时针沿圆弧加工6. G1 X100 ;快速移动到指定位置7. G1 Z-10 F100 ;沿Z轴下刀到指定深度8. G1 X50 ;移动到指定位置9. G1 Z-20 ;下刀到指定深度10. G2 X0 Y0 I-25 J0 ;逆时针沿圆弧加工11. G0 Z20 ;快速抬刀12. M5 ;主轴停止13. M30 ;程序结束4. 总结本文针对典型铣削零件的加工过程进行了工艺分析，并介绍了编程的相关知识。
课程设计-零件的机械加工工艺规程的编制及工装设计摘要本文旨在介绍零件机械加工工艺规程的编制方法和工装设计要点，为机械加工领域的学生和工程师提供参考。
引言机械加工工艺规程的编制是确保加工质量、提高生产效率的关键环节。
合理的工艺规程和工装设计能够显著提升加工精度和生产效率。
第一章：零件加工工艺规程编制1.1 零件分析对零件的几何形状、尺寸、材料等进行详细分析。
1.2 加工工艺路线确定根据零件特点确定加工顺序和加工方法。
1.3 工艺参数选择选择合适的切削参数，如切削速度、进给速度、切削深度等。
1.4 工艺文件编制编制工艺卡片、工艺流程图等工艺文件。
第二章：工装设计2.1 工装设计原则介绍工装设计的基本原则，如定位精度、夹紧稳定性等。
2.2 夹具设计根据加工工艺要求设计夹具，确保零件的定位和夹紧。
2.3 刀具选择选择合适的刀具，考虑刀具材料、类型、尺寸等因素。
2.4 量具与检测选择合适的量具，制定检测方案，确保加工质量。
第三章：工艺规程编制实例3.1 零件选择选择一个具体的零件作为工艺规程编制的实例。
3.2 工艺路线分析对选定零件的加工工艺路线进行详细分析。
3.3 工艺参数确定确定加工过程中的工艺参数。
3.4 工艺文件编制编制该零件的工艺卡片和工艺流程图。
第四章：工装设计实例4.1 夹具设计针对选定零件的加工特点，设计相应的夹具。
4.2 刀具选择与设计选择和设计适合该零件加工的刀具。
4.3 量具选择与检测方案选择适合的量具，并制定检测方案。
第五章：质量控制与优化5.1 加工质量控制制定加工过程中的质量控制措施。
5.2 工艺优化分析工艺过程中的瓶颈，提出优化建议。
5.3 成本控制考虑加工成本，提出成本控制措施。
结论机械加工工艺规程的编制和工装设计是确保加工质量和效率的重要环节。
通过合理的工艺设计和精确的工装配合，可以有效提升零件加工的精度和生产效率，为企业创造更大的价值。

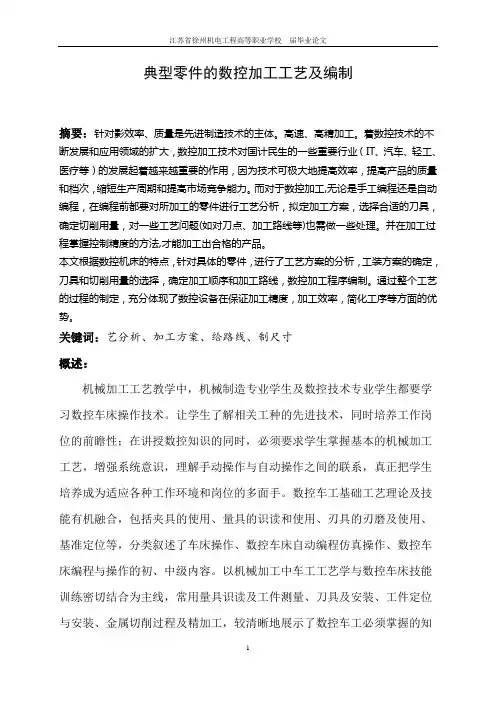

典型零件的数控加工工艺及编制摘要：针对影效率、质量是先进制造技术的主体。
高速、高精加工。
着数控技术的不断发展和应用领域的扩大，数控加工技术对国计民生的一些重要行业（IT、汽车、轻工、医疗等）的发展起着越来越重要的作用，因为技术可极大地提高效率，提高产品的质量和档次，缩短生产周期和提高市场竞争能力。
而对于数控加工,无论是手工编程还是自动编程，在编程前都要对所加工的零件进行工艺分析，拟定加工方案，选择合适的刀具，确定切削用量，对一些工艺问题(如对刀点、加工路线等)也需做一些处理。
并在加工过程掌握控制精度的方法,才能加工出合格的产品。
本文根据数控机床的特点，针对具体的零件，进行了工艺方案的分析，工装方案的确定，刀具和切削用量的选择，确定加工顺序和加工路线，数控加工程序编制。
通过整个工艺的过程的制定，充分体现了数控设备在保证加工精度，加工效率，简化工序等方面的优势。
关键词：艺分析、加工方案、给路线、制尺寸概述：机械加工工艺教学中，机械制造专业学生及数控技术专业学生都要学习数控车床操作技术。
让学生了解相关工种的先进技术，同时培养工作岗位的前瞻性；在讲授数控知识的同时，必须要求学生掌握基本的机械加工工艺，增强系统意识，理解手动操作与自动操作之间的联系，真正把学生培养成为适应各种工作环境和岗位的多面手。
数控车工基础工艺理论及技能有机融合，包括夹具的使用、量具的识读和使用、刃具的刃磨及使用、基准定位等，分类叙述了车床操作、数控车床自动编程仿真操作、数控车床编程与操作的初、中级内容。
以机械加工中车工工艺学与数控车床技能训练密切结合为主线，常用量具识读及工件测量、刀具及安装、工件定位与安装、金属切削过程及精加工，较清晰地展示了数控车工必须掌握的知识和技能的训练途径。
对涉及与数控专业相关的基础知识、专业计算，都进行了有针对性的论述，目的在于塑造理论充实、技能扎实的专业技能型人才。
本文以与切削用量的选择，工件的定位装夹，加工顺序和典型零件为例，结合数控加工的特点，分别进行工艺方案分析，机床的选择，刀具加工路线的确定，数控程序的编制，最终形成可以指导生产的工艺文件。
典型铣削零件加工的工艺分析及编程1．工艺分析的基本知识数控加工工艺性分析涉及内容很多，从数控加工的可能性和方便性分析，应主要考虑：1．1零件图样上尺寸数据的标注原则1）零件图上尺寸标注应符合编程方便的特点在数控加工图上，宜采用以同一基准引注尺寸或直接给出坐标尺寸。
这种标注方法，既便于编程，也便于协调设计基准、工艺基准、检测基准与编程零点的设置和计算。
2）构成零件轮廓的几何元素的条件应充分自动编程时要对构成零件轮廓的所有几何元素进行定义。
在分析零件图时，要分析几何元素的给定条件是否充分，如果不充分，则无法对被加工的零件进行造型，也无法编程。
1．2零件各加工部位的结构工艺性应符合数控加工的特点1）零件所要求的加工精度、尺寸公差应能得到保证。
2）零件的内腔和外形最好采用统一的几何类型和尺寸，尽可能减少刀具规格和换刀次数。
3）零件的工艺结构设计应确保能采用较大直径的刀具进行加工。
采用大直径铣刀加工，能减少加工次数，提高表面加工质量。
4）零件铣削面的槽底回角半径或腹板与缘板相交处的圆角半径r不宜太大。
由于铣刀与铣削平面接触的最大直径d=D-2r，其中D为铣刀直径。
因此，当D 一定时，圆角半径r越大，铣刀端刃铣削平面的面积就越小，铣刀端刃铣削平面的能力就越差；效率越低，工艺性也越差。
5）应采用统一的基准定位。
数控加工过程中，若零件需重新定位安装而没有统一的定位基准。
会导致加工结束后正反两面上的轮廓位置及尺寸的不协调。
因此，要尽量利用零件本身具有的合适的孔或设置专门的工艺孔或以零件轮廓的基准边等作为定位基准，保证两次装夹加工后相对位置的准确性。
1．3加工方法选择及加工方案确定1）加工方法选择在数控机床上加工零件，一般有以下两种情况：一是有零件图样和毛坯，要选择适合加工该零件的数控机床；二是己经有了数控机床，要选择适合该机床加工的零件。
无论哪种情况，都应根据零件的种类和加工内容选择合适的数控机床和加工方法。
平面轮廓零件的轮廓多由直线、圆弧和曲线组成，一般在两坐标联动的数控铣床上加工；具有三维曲面轮廓的零件，多采用三坐标或三坐标以上联动的数控铣床或加工中心加工。

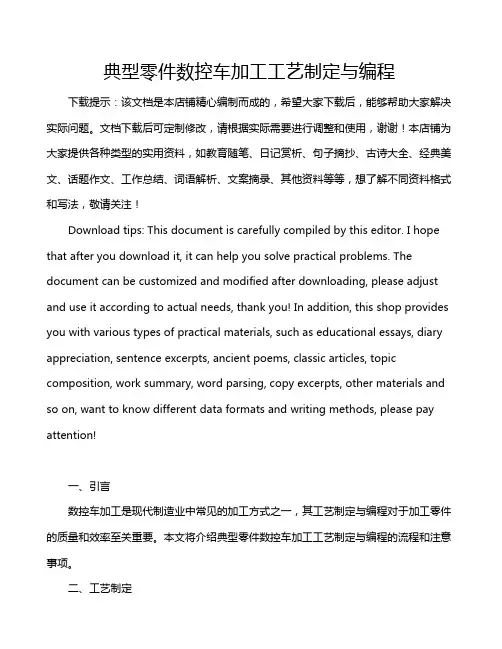

典型零件数控车加工工艺制定与编程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言数控车加工是现代制造业中常见的加工方式之一，其工艺制定与编程对于加工零件的质量和效率至关重要。
典型轴类零件加工工艺与编程一、引言轴类零件是机械加工中非常常见的零件类型，其具有复杂的外形和高精度的加工要求。
为了满足零件加工的需求，制定适当的加工工艺和编程方案是非常关键的。
本文将介绍典型轴类零件的加工工艺和编程方法，帮助读者更好地理解和应用于实际的加工过程中。
二、典型轴类零件加工工艺2.1 零件材料选择在选择轴类零件的加工工艺之前，首先要考虑的是零件的材料选择。
常见的轴类零件材料包括铝合金、不锈钢和钢等。
根据零件的具体应用和要求，选择适当的材料能够提高加工效率和产品品质。
2.2 加工工艺流程典型轴类零件的加工工艺流程一般包括以下几个步骤：1.零件装夹：根据零件的形状和要求，选择合适的夹具进行装夹，确保零件的稳定和准确性。
2.设计刀具：根据零件的形状和要求，选择适当的刀具进行加工。
常见的刀具有立铣刀、刨刀和车刀等。
3.粗加工：使用合适的刀具进行粗加工，根据零件的形状和要求，进行适当的切削操作，以去除多余的材料。
4.精加工：在粗加工的基础上，使用更小的切削量进行精细加工，以达到所需的精度和表面质量。
5.修整工序：根据零件的要求，使用刮刀或砂纸等工具进行修整操作，以改善零件的表面质量。
6.检测与测量：对加工完成的零件进行检测和测量，确保零件的尺寸和形状符合要求。
7.表面处理：根据需要，对零件进行表面处理，如喷漆、阳极氧化或镀铬等。
2.3 加工工艺参数在进行轴类零件加工时，需要确定适当的加工工艺参数，以保证加工质量和效率。
常见的加工工艺参数包括：•进给速度：切削刀具在加工过程中每单位时间内移动的距离，通常以毫米/分钟（mm/min）表示。
•切削速度：切削刀具相对于工件表面移动的速度，通常以米/分钟（m/min）表示。
•切削深度：每次切削过程中刀具与工件之间的距离，通常以毫米（mm）表示。
•刀具压力：刀具与工件之间的压力，通常以牛顿（N）表示。
•加工冷却液：加工中使用的冷却液，可降低加工温度，减少刀具磨损和工件变形。

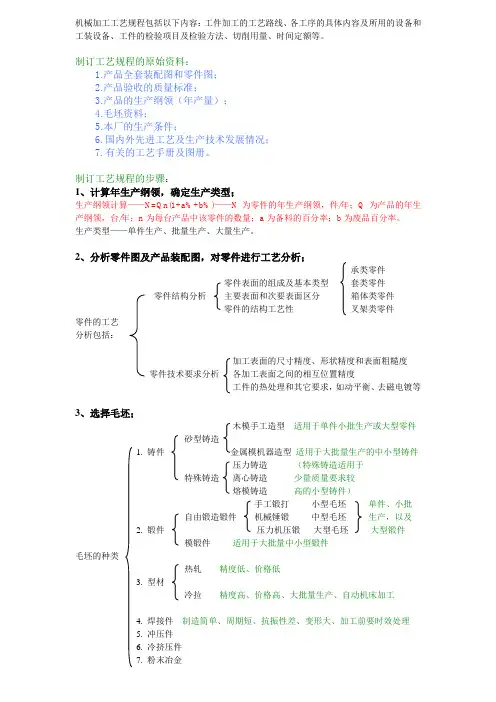

机械加工工艺规程包括以下内容：工件加工的工艺路线、各工序的具体内容及所用的设备和工装设备、工件的检验项目及检验方法、切削用量、时间定额等。
制订工艺规程的原始资料：1.产品全套装配图和零件图；2.产品验收的质量标准；3.产品的生产纲领（年产量）；4.毛坯资料；5.本厂的生产条件；6.国内外先进工艺及生产技术发展情况；7.有关的工艺手册及图册。
制订工艺规程的步骤：1、计算年生产纲领，确定生产类型；生产纲领计算——N=Qn(1+a%+b%)——N为零件的年生产纲领，件/年；Q为产品的年生产纲领，台/年；n为每台产品中该零件的数量；a为备料的百分率；b为废品百分率。
生产类型——单件生产、批量生产、大量生产。
2、分析零件图及产品装配图，对零件进行工艺分析；承类零件零件表面的组成及基本类型套类零件零件结构分析主要表面和次要表面区分箱体类零件零件的结构工艺性叉架类零件零件的工艺分析包括：加工表面的尺寸精度、形状精度和表面粗糙度零件技术要求分析各加工表面之间的相互位置精度工件的热处理和其它要求，如动平衡、去磁电镀等3、选择毛坯；木模手工造型适用于单件小批生产或大型零件砂型铸造1. 铸件金属模机器造型适用于大批量生产的中小型铸件压力铸造（特殊铸造适用于特殊铸造离心铸造少量质量要求较熔模铸造高的小型铸件）手工锻打小型毛坯单件、小批自由锻造锻件机械锤锻中型毛坯生产，以及2. 锻件压力机压锻大型毛坯大型锻件模锻件适用于大批量中小型锻件毛坯的种类热轧精度低、价格低3. 型材冷拉精度高、价格高、大批量生产、自动机床加工4. 焊接件制造简单、周期短、抗振性差、变形大、加工前要时效处理5. 冲压件6. 冷挤压件7. 粉末冶金4、拟订工艺路线；各种加工方法所能达到的经济精度和表面粗糙度（在正常的加工条件下所能保证的一定范围的加工精度称为经济精度。
