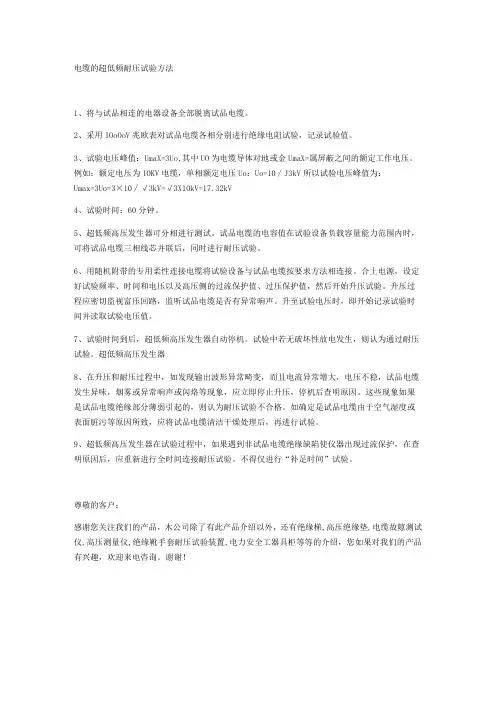

电缆的超低频耐压试验方法1、将与试品相连的电器设备全部脱离试品电缆。
2、采用IOoOoV兆欧表对试品电缆各相分别进行绝缘电阻试验,记录试验值。
3、试验电压峰值:UmaX=3Uo,其中UO为电缆导体对地或金UmaX=属屏蔽之间的额定工作电压。
例如:额定电压为IOKV电缆,单相额定电压Uo:Uo=10∕J3kV所以试验电压峰值为:Umax=3Uo=3×10∕√3kV=√3X1OkV=17.32kV4、试验时间:60分钟。
5、超低频高压发生器可分相进行测试。
试品电缆的电容值在试验设备负载容量能力范围内时,可将试品电缆三相线芯并联后,同时进行耐压试验。
6、用随机附带的专用柔性连接电缆将试验设备与试品电缆按要求方法相连接。
合上电源,设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值,然后开始升压试验。
升压过程应密切监视富压回路,监听试品电缆是否有异常响声。
升至试验电压时,即开始记录试验时间并读取试验电压值。
7、试验时间到后,超低频高压发生器自动停机。
试验中若无破坏性放电发生,则认为通过耐压试验。
超低频高压发生器8、在升压和耐压过程中,如发现输出波形异常畸变,而且电流异常增大,电压不稳,试品电缆发生异味,烟雾或异常响声或闪烙等现象,应立即停止升压,停机后查明原因。
这些现象如果是试品电缆绝缘部分薄弱引起的,则认为耐压试验不合格。
如确定是试品电缆由于空气湿度或表面脏污等原因所致,应将试品电缆清洁干燥处理后,再进行试验。
9、超低频高压发生器在试验过程中,如果遇到非试品电缆绝缘缺陷使仪器出现过流保护,在查明原因后,应重新进行全时间连接耐压试验。
不得仅进行“补足时间”试验。
尊敬的客户:感谢您关注我们的产品,木公司除了有此产品介绍以外,还有绝缘梯,高压绝缘垫,电缆故隙测试仪,高压测量仪,绝缘靴手套耐压试验装置,电力安全工器具柜等等的介绍,您如果对我们的产品有兴趣,欢迎来电咨询。
谢谢!。
尊敬的顾客感谢您购买本公司VLF-80光控超低频高压发生器。
在您初次使用该产品前,请您详细地阅读本使用说明书,将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品,因此您所使用的产品可能与使用说明书有少许的差别。
如果有改动的话,我们会用附页方式告知,敬请谅解!您有不清楚之处,请与公司售后服务部联络,我们定会满足您的要求。
警告!由于输入输出端子、测试柱等均有可能带电压,您在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!◆慎重保证本公司生产的产品,在发货之日起三个月内,如产品出现缺陷,实行包换。
一年(包括一年)内如产品出现缺陷,实行免费维修。
一年以上如产品出现缺陷,实行有偿终身维修。
◆安全要求请阅读下列安全注意事项,以免人身伤害,并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险,本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害!使用适当的电源线:只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开:当测试导线与带电端子连接时,请勿随意连接或断开测试导线。
产品接地:本产品除通过电源线接地导线接地外,产品外壳的接地柱必须接地。
为了防止电击,接地导体必须与地面相连。
在与本产品输入或输出终端连接前,应确保本产品已正确接地。
注意所有终端的额定值:为了防止火灾或电击危险,请注意本产品的所有额定值和标记。
在对本产品进行连接之前,请阅读本产品使用说明书,以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作:如盖板或面板已卸下,请勿操作本产品。
使用适当的保险丝:只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属:产品有电时,请勿触摸裸露的接点和部位。
在有可疑的故障时,请勿操作:如怀疑本产品有损坏,请本公司维修人员进行检查,切勿继续操作。
请勿在潮湿环境下操作。
请勿在易暴环境中操作。
保持产品表面清洁和干燥。

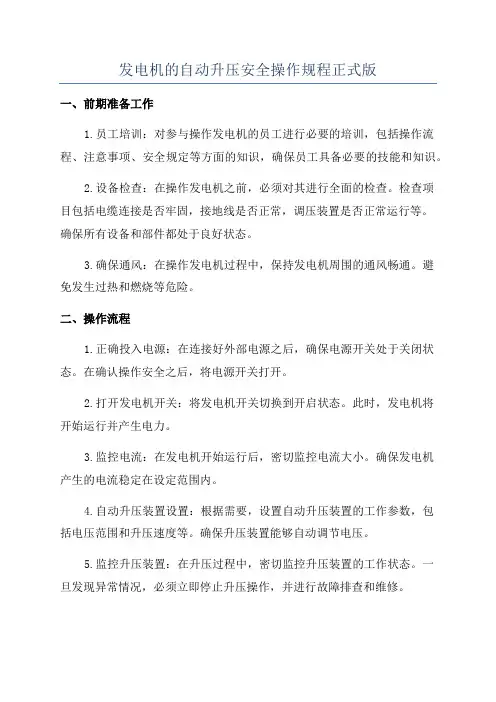

发电机的自动升压安全操作规程正式版一、前期准备工作1.员工培训:对参与操作发电机的员工进行必要的培训,包括操作流程、注意事项、安全规定等方面的知识,确保员工具备必要的技能和知识。
2.设备检查:在操作发电机之前,必须对其进行全面的检查。
检查项目包括电缆连接是否牢固,接地线是否正常,调压装置是否正常运行等。
确保所有设备和部件都处于良好状态。
3.确保通风:在操作发电机过程中,保持发电机周围的通风畅通。
避免发生过热和燃烧等危险。
二、操作流程1.正确投入电源:在连接好外部电源之后,确保电源开关处于关闭状态。
在确认操作安全之后,将电源开关打开。
2.打开发电机开关:将发电机开关切换到开启状态。
此时,发电机将开始运行并产生电力。
3.监控电流:在发电机开始运行后,密切监控电流大小。
确保发电机产生的电流稳定在设定范围内。
4.自动升压装置设置:根据需要,设置自动升压装置的工作参数,包括电压范围和升压速度等。
确保升压装置能够自动调节电压。
5.监控升压装置:在升压过程中,密切监控升压装置的工作状态。
一旦发现异常情况,必须立即停止升压操作,并进行故障排查和维修。
6.定期检查:定期对发电机进行检查和维护,包括清洁设备表面、紧固电缆连接、检查燃油和冷却液等。
确保发电机能够正常运行。
三、安全注意事项1.电气安全:操作发电机时,必须保持干燥的操作环境,避免电气泄漏和短路。
禁止在潮湿或有可能存在爆炸危险的地方使用发电机。
2.火源安全:禁止在发电机周围吸烟、使用明火或靠近火源。
避免发生燃烧事故。
3.重载保护:不得超过发电机的额定工作负载。
超过负载将会导致发电机过热或故障。
4.燃油安全:在添加燃油时,必须使用符合要求的燃油,并确保燃油填充正确。
请勿在热机上添油。
5.小心触摸:发电机在运行时会产生高温和高电压。
禁止触摸发电机或电缆连接处,以免触电或受伤。
6.安全距离:在发电机运行期间,必须将其与任何可燃物或易燃物保持安全距离,以避免燃烧事故。

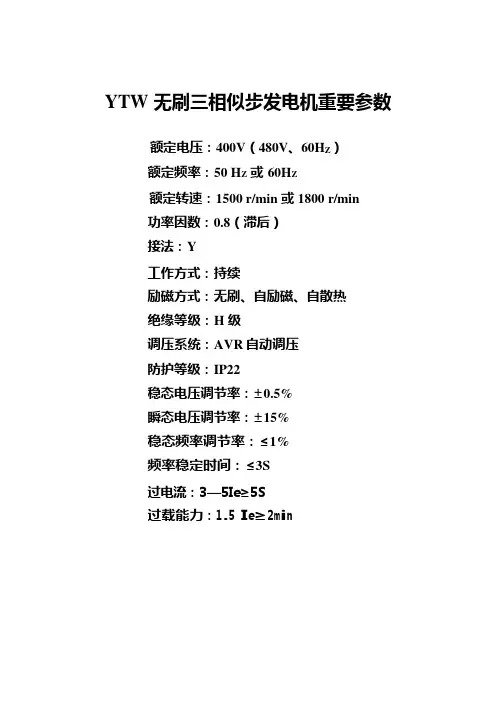

YTW 无刷三相似步发电机重要参数额定电压:400V(480V、60H Z)额定频率:50 H Z或60H Z额定转速:1500 r/min 或1800 r/min功率因数:0.8(滞后)接法:Y工作方式:持续励磁方式:无刷、自励磁、自散热绝缘等级:H 级调压系统:AVR 自动调压防护等级:IP22稳态电压调节率:±0.5%瞬态电压调节率:±15%稳态频率调节率:≤1%频率稳定时间:≤3S过电流:3—5Ie≥5S过载能力:1.5I e≥2m i n柴油发电机操作规程一、柴油机起动前的准备1、检查柴油机各部分与否正常,各附件连接与否可靠,并排除不正常的现象。
2、检查电起动系统电路接线与否对的。
蓄电池与否充足。
3、向油底壳内加注机油至规定油面位置。
4、向冷却系统内加注冷却液,对采用开式循环冷却系统的应接通水源。
5、向喷油泵、调速器内加注机油至规定油平面。
6、对装有黄油嘴处应注入规定的润滑脂。
7、用燃油输油泵上的手泵,向燃油系统压注燃油,并旋松喷油泵上的放气螺丝钉或旋松燃油滤清器上的放气螺塞,排除燃油系统的空气,直至放气处不停流出的燃油无气泡后将放气螺丝钉或放气螺塞旋紧。
然后在继续泵油,直至回油管回油后,将手泵旋紧。
8、依次松开各缸喷油器上的高压油管接头螺母,将调速手柄置于柴油机运转位置,转动柴油机,排出各高压油管内的空气。
9、对装有预供润滑油泵的柴油机,应先开动预供油泵,每次运转不得超出30S,如一次运转达不到规定,应停30S 后再重复一次,直至机油压力体现到196.2~294.3KPa(2~3kgf/cm2)为止。
10、对新机或停放 5 天以上未用的柴油机,起动前应先转动曲轴 3~5 转。
11、对于平时停放作为应急用的柴油机,为便于在急用时能快速起动运行,在停放期间内,每隔 3~5 天应起动试运行一次至水、油温度达成60℃以上为止。
二、柴油机的起动柴油机必须在空载状态下起动1、常规起动12V135 型柴油机可在不低于5℃的环境温度下顺利起动。

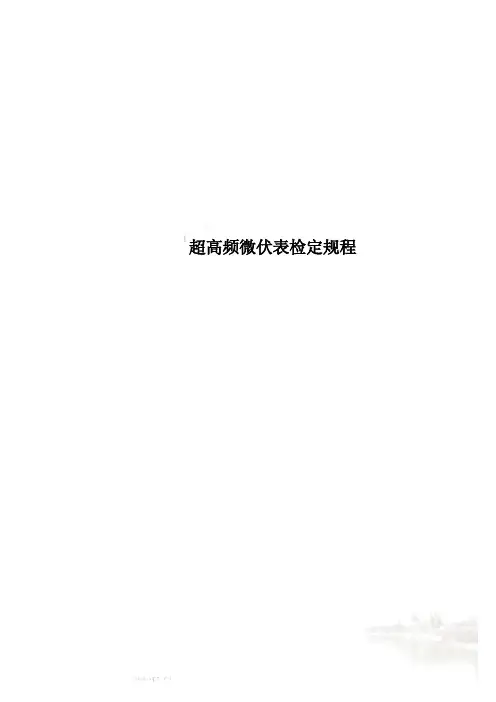

超高频微伏表检定规程超高频微伏表检定规程Verification Regulation of VHF Microvolt Meter本检定规程经国家计量局于1983年10月26日批准,并自1984年10月1日起施行。
归口单位:中国计量科学研究院起草单位:中国计量科学研究院本规程技术条文由起草单位负责解释。
本规程主要起草人:叶道生(中国计量科学研究院)周信豪(中国计量科学研究院)超高频微伏表检定规程本规程适用于新生产、使用中和修理后的DW2型超高频宽带外差电压表和300HMz以下的同类型的超高频微伏表(以下简称被检表)的检定。
一、概述被检表是选频式宽带测量仪器。
它由探头、主机及外接附加衰减器组成。
它主要用于工厂、科研单位及实验室作高频小电压测量。
同时也可用来测量衰减、调制度、频率及频谱分析等。
二、主要技术指标本章规定以DW2型宽带外差电压表为例,其它微伏表按说明书规定。
1 频率范围:0.1~300MHz2 频率误差:±2%±100kHz3 整机噪声宽带:≤6μV(6~300MHz)窄带:≤10μV(0.1~0.3MHz)≤2μV(0.3~300MHz)加上40dB附加衰减器后,本机噪声电平≤15μV。
4 校核电压:输出阻抗为75Ω,频率为30MHz,电压为1mV。
5 校核电压误差:≤±0.5dB6 电压测量范围:0~15mV。
使用附加衰减器后,电压可扩展到1.5V。
7 电压测量误差0.1~85MHz ±1.5dB使用附加衰减器时:0.1~85MHz ±2.0dB85~230MHz ±2.5dB230~300MHz ±3.0dB。
8 调幅度测量误差(0~80)%±5%(载频30MHz,调制频率1kHz)9 频偏测量误差(0~80)kHz~5kHz(载频30MHz,调制频率1kHz)。
10 输入阻抗:1MHz以下时,输入阻抗约5MΩ,并联电容6.5pF,接上40dB衰减器后为2pF。
0.1Hz超低频耐压试验技术及应用【摘要】概括介绍了国内外在XLPE/PE电缆上进行0.1Hz超低频(VLF)试验的研究成果,指出用直流电压对XLPE/PE电缆进行耐压试验是不合适和不安全的,主要表现在直流电压对发现XLPE/PE电缆绝缘缺陷的不灵敏和过高的直流电场对电缆带来的不必要的进一步的损伤。
【关键词】XLPE/PE电缆,试验方法,0.1Hz超低频试验系统Abstract: The achievements in researches on test of XLPE/PE cables u sing a 0.1 Hz very low frequency (VLF) method at home and abroad are reviewed and the drawbacks and harms in connexion with doing a voltage test by using DC voltage are pointed out. The main reason is DC voltage is not sensitive enough to find the existing insulation defaults in XLPE/PE cables, and furthermore, unnecessary damages are caused by a very high DC electric field. A 0.1Hz VLF high voltage system is developed through the coorperation of Harbin University of Science and Technology and Harbin Power Administration.Key words: XLPE/PE cable, test method, 0.1 Hz very low frequency test system1概述电力电缆的设计和生产要求可靠性高、寿命长。
柴油发电机组(VOLVO)操作规程1 启动启动前的检查与准备:①确保电池两极没有腐蚀或不清洁现象。
②测量电池电压值,确保其电压足够;检查电解液水平,必要时可添加纯净水,如果电池是新的,从未有过充电,则加预选配好的标准电解液。
③检查冷却系统是否已加足多效冷却液(液位应在加水口盖下5cm处)。
④检查燃油箱内的燃油量,必要时添加。
⑤检查机油面是否在油尺两刻度之间,必要时添加。
⑥检查机组的燃料系统、冷却系统及润滑油油封有无发生泄漏现象。
⑦确保空气滤清器没有被阻塞。
⑧确保散热器外部没有阻塞(TAD机还要查内冷器)。
⑨检查水泵皮带、充电机皮带的预紧情况,必要时重新收紧。
⑩检查所有软管,确保没有松脱或磨损,否则应收紧或换掉。
⑾检查发电机输出电路接法是否正确,确保空气开关在“OFF”位置,手柄向下。
⑿确保启动控制屏上开关操作灵活,工作可靠。
⒀确保充电及启动电气线路接线正确,接触良好,无松动、无脱落。
⒁确保各紧固件和油门调节系统的可靠性,确保各操纵机构灵活、轻便、可靠。
⒂旋松高压油泵上的放气螺栓,排尽燃油管中的空气,再拧上放气螺栓。
注意!任何情况下,不应向柴油机中注入未经过滤的油品,所有机油一定是符合相关资料及技术文件中所规定的同样等级,禁止柴油机无空气滤清器工作。
2启动方法警告!切勿用助启动液或类似物品启动发动机,否则预热器会在排气歧管引起爆炸,有人身伤害的危险。
(1)仪表盒:①按下“联锁按钮”检查仪表盒上的报警灯是否工作正常(仅适用于装有报警分离器的发动机)。
②如果发动机处于冷机状态:按下联锁按钮并保持约50s给发动机预热。
如果发动机是热机,直接进入下一步。
③继续按下联锁按钮,同时按下启动按钮(不能超过40s)。
④发动机启动后,立刻松开启动按钮。
但必须继续按住联锁按钮约5s。
使润滑油压力达到正常水平。
否则,自动停机电路将会使发动机停止运行。
注意!在严寒天气里,如有必要,在发动机启动后可以将预热器再接通几分钟(按住联锁按钮)。

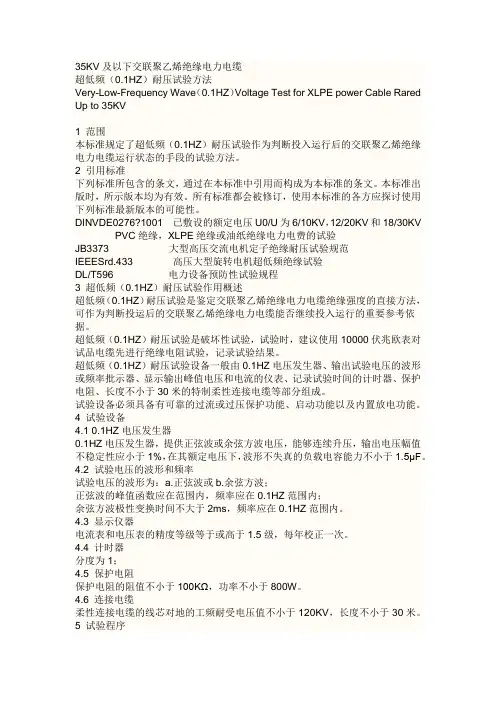

35KV及以下交联聚乙烯绝缘电力电缆超低频(0.1HZ)耐压试验方法Very-Low-Frequency Wave(0.1HZ)Voltage Test for XLPE power Cable Rared Up to 35KV1 范围本标准规定了超低频(0.1HZ)耐压试验作为判断投入运行后的交联聚乙烯绝缘电力电缆运行状态的手段的试验方法。
2 引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
DINVDE0276?1001 已敷设的额定电压U0/U为6/10KV,12/20KV和18/30KV PVC绝缘,XLPE绝缘或油纸绝缘电力电费的试验JB3373 大型高压交流电机定子绝缘耐压试验规范IEEESrd.433 高压大型旋转电机超低频绝缘试验DL/T596 电力设备预防性试验规程3 超低频(0.1HZ)耐压试验作用概述超低频(0.1HZ)耐压试验是鉴定交联聚乙烯绝缘电力电缆绝缘强度的直接方法,可作为判断投运后的交联聚乙烯绝缘电力电缆能否继续投入运行的重要参考依据。
超低频(0.1HZ)耐压试验是破坏性试验,试验时,建议使用10000伏兆欧表对试品电缆先进行绝缘电阻试验,记录试验结果。
超低频(0.1HZ)耐压试验设备一般由0.1HZ电压发生器、输出试验电压的波形或频率批示器、显示输出峰值电压和电流的仪表、记录试验时间的计时器、保护电阻、长度不小于30米的特制柔性连接电缆等部分组成。
试验设备必须具备有可靠的过流或过压保护功能、启动功能以及内置放电功能。
4 试验设备4.1 0.1HZ电压发生器0.1HZ电压发生器,提供正弦波或余弦方波电压,能够连续升压,输出电压幅值不稳定性应小于1%,在其额定电压下,波形不失真的负载电容能力不小于1.5μF。
4.2 试验电压的波形和频率试验电压的波形为:a.正弦波或b.余弦方波;正弦波的峰值函数应在范围内,频率应在0.1HZ范围内;余弦方波极性变换时间不大于2ms,频率应在0.1HZ范围内。

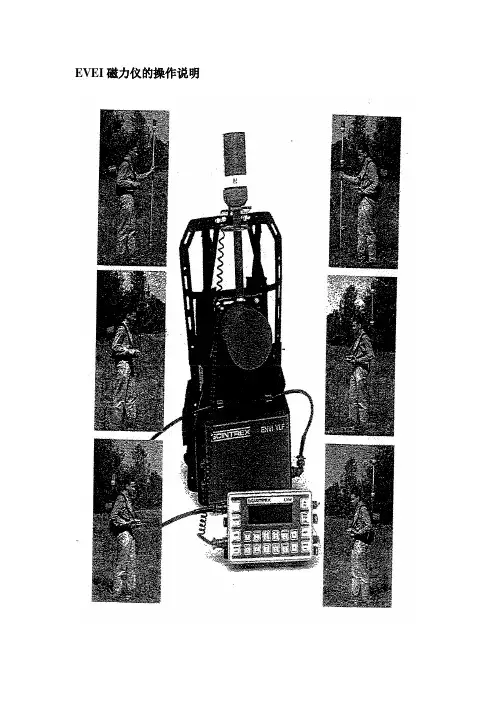

EVEI磁力仪的操作说明电阻探杆J101接口连接磁力仪探头,J102接口连接VLF探头警告:错误的连接会导致混紊乱更有可能损坏主机。
当同时使用磁力和VLF探头时,建议使用备选后板,安装方式如下:1. 因为运输的过程中是不放电池的,以免设备进入深度缺电状态。
所以操作之前应先安装电池。
注意:内部电池会保存内存及时钟大概10分钟。
所以在换备用电池的时候,必须尽快完成,以免数据的流失。
2. 使用备用电池的连接方式:3连接AC电源供电。
同时它还可安装在内部的电池充电。
注意:发电机的噪音可能会影响到电磁效果,所以应尽可能保持与发电机的距离。
4.12V的电池(汽车或海上)使用额外电缆连接,取出电池。
连接单个插头的一端到主机右后方的充电接口,另一排插到电池。
红端接正极,黑端接负极ENVI主机键盘系统配置的种类:1. ENVI MagENVI 是便携式的总场磁力仪,能在传统的Stop-And-Go模式或连续获取读数的WalkMag 模式下操作。
探头可安装在底板或标竿上。
该模式是地质勘查,考古和环境探测的理想选择。
ENVI也可做为基站磁力仪,同时利用其内置连接线特征而作为自校磁力仪。
2. ENVI GRADENVI GRAD是真正的同步梯度仪,为你提供正确测量总磁场和总磁场梯度的方式。
两个探头能同步读取ENVI主机提供的梯度测量结果。
为测量近地表磁场的理想方式。
3. ENVI VLF可同步测量垂直同相位,目标磁场垂直正交调幅的二元组件和VLF信号总磁场强度。
独特的三环圈探头是全方位的,因此你不用再做定位。
4. VLF电阻选择Envi 系统支持双杆或三杆同时使用,电阻和电容的非定位台测量目标电磁场。
Envi主机计算视电阻和相位角5. Envi Mag/VLF可同时使用,安装的方式如下图:6. Envi Grad/VLF可同时使用,安装方式如下图:仪器综述Scintrex Envi是容易使用的,轻便的,自带电池的便携磁力仪和VLF/EM系统。
卡特彼勒高压柴油发电机操作说明手册(单机&多机)编制:动力系统部EP组目录1.概述及目的 (3)2.适用范围 (3)3.安全部分 (3)3.1发动机常见安全警告标志部位 (3)3.2发动机警告标志和意义 (5)4.单台发电机操作(手动) (7)4.1 启动前检查 (7)4.1.1 进排气系统 (7)4.1.2 冷却系统 (7)4.1.3 燃油系统 (8)4.1.4 润滑系统 (8)4.1.5 启动系统 (8)4.1.6 电气系统 (8)4.2 启动发电机 (8)4.2.1 发电机本地控制屏面板 (9)4.2.2 机组启动 (9)4.3 发电机启动后 (9)4.3.1启动后检查下列项目: (9)4.3.2 带载 (10)4.4 停止发电机 (10)5.多台并机发电机操作(手动) (10)5.1 EPIC并机系统介绍 (10)5.1.1 并机原理 (11)5.1.2 触摸屏介绍 (12)5.1.3 系统功能操作介绍 (12)5.2 启动前的检查 (19)5.3 启动发电机 (19)5.4发电机启动后 (20)5.5 带载 (20)5.6 停止发电机 (20)6.多台并机发电机操作(自动) (20)7.多台发电机并机空载测试操作 (21)1.概述及目的本手册的编撰,是为清晰有效地向威斯特中国的每一位客户提供明确、安全的高压发电机系统的操作指导。
它将对客户发电机组的日常运行和检查中各个部分的基本程序进行概述。
本手册将具体针对客户方的运维人员进行讲解和介绍,以使客户对卡特彼勒高压发电机组有更好的了解。
2.适用范围本手册适用于单台和多台(EPIC并机系统)高压发电机组的操作指导。
3.安全部分3.1发动机常见安全警告标志部位3.2发动机警告标志和意义4.单台发电机操作(手动)4.1 启动前检查1) 完成规定的日保/班保-防止不可逆的重大损伤, 查阅随手可查的维护资料2) 围绕发动机的检查:A. 有否泄漏B. 连接有否松动C. 冷却液面, 冷却系统的传动部分D. 润滑油面, 静态/动态油面检查E. 燃料供给F. 电气系统检查:电源,显示, 连接, 接地,G. 被驱动设备的连接H. 起动系统检查, 起动前最好断开充电电路, 关停机构复位等寒冷季节发动机的起动1) 正常起动温度为0℃以上2)水套水循环加热系统是最有效起动预热系统, 低于0℃的水温必须要用加热器保温发动机3) 保证启动用蓄电池的充足: 蓄电池在-10 ℃时的放电能力只有其27℃时能力的一半.特别寒冷季节有必要加大蓄电池容量4.1.1 进排气系统–确保进气管道和空气滤清器安装就位。

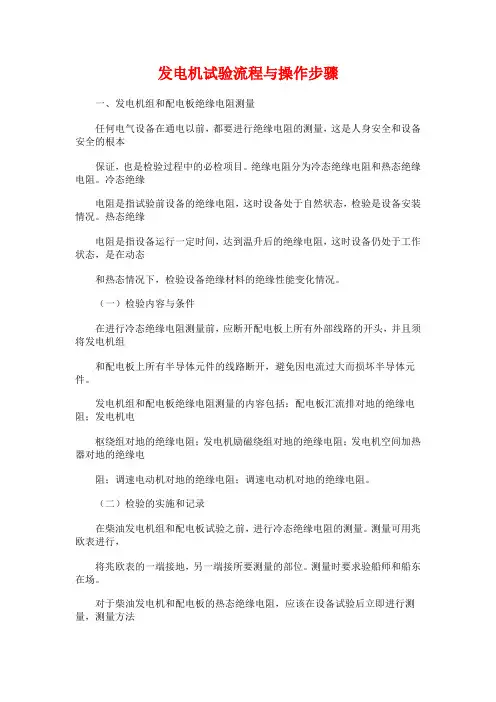

发电机试验流程与操作步骤一、发电机组和配电板绝缘电阻测量任何电气设备在通电以前,都要进行绝缘电阻的测量,这是人身安全和设备安全的根本保证,也是检验过程中的必检项目。
