安全操作规程-超低频高压发生器

高压发生器使用方法说明书一、产品概述高压发生器是一种用于产生高压电场或高压气体的设备，广泛应用于科研、实验室和工业领域。

本说明书将详细介绍高压发生器的使用方法，包括准备工作、操作步骤和注意事项。

请用户在使用之前仔细阅读本说明书，并按照指示操作。

二、准备工作在使用高压发生器之前，需要进行以下准备工作：1. 确保工作环境干燥、通风良好，远离易燃物品。

2. 对高压发生器进行视觉检查，确保设备外观完好无损。

3. 检查电源线和接线端子，确保连接牢固，避免电源泄露。

4. 根据实际需求选择合适的电压、电流和频率，设置参数。

三、操作步骤1. 打开高压发生器的电源开关，待指示灯亮起后，确认设备已经启动。

2. 调节电压和电流控制钮，将其调至所需数值。

需注意逐渐增加或减小数值，避免突然变化造成设备损坏或人身危险。

3. 使用高压发生器时，应佩戴绝缘手套和护目镜，确保人身安全。

4. 将待处理的物体或样品放置于高压发生器的工作台上，并确保与电极接触良好。

5. 关注实时监控仪表的读数，并根据需要进行调整，以便达到预期效果。

6. 在使用过程中，严禁将手指或其他金属物品接触高压区域，以免触电或造成设备故障。

7. 使用结束后，先关闭高压发生器的电源开关，等待设备停止运行后再进行下一步操作。

四、注意事项1. 高压发生器必须由合格的专业人员进行操作，任何时候都不得随意拆解或调整设备内部结构。

2. 在进行维修或清洁时，必须切断电源，并等待设备冷却后再进行操作。

3. 高压发生器应放置在平稳的工作台上，避免碰撞或摔落，以免损坏设备或引发安全事故。

4. 如果设备出现异常噪音、异味或烟雾等情况，应立即停止使用，并联系售后服务。

5. 高压发生器使用过程中，如遇雷暴等恶劣天气，请及时切断电源，并移至安全地方。

6. 高压发生器在长时间不使用时，应妥善存放于干燥通风的地方。

7. 为了保持设备的性能和寿命，定期进行维护，清洁设备表面，并定期更换损坏的零部件。

操作规程高压设备高压设备操作规程是指对于高压设备的使用、运行、维护和检修等方面的一系列规范和要求。

遵守操作规程旨在确保高压设备的安全运行，防止事故的发生，并保障工作人员的人身安全。

本文将详细介绍高压设备操作规程的内容和注意事项。

一、关于高压设备1. 高压设备包括但不限于变压器、开关设备、电缆线路和继电保护设备等。

2. 高压设备的使用和操作必须由专业人员进行，未经授权人员禁止操作。

3. 在操作高压设备之前，必须了解设备的基本原理和使用方法，熟悉设备的结构和性能。

二、设备使用注意事项1. 操作人员必须穿戴符合安全要求的个人防护装备，包括绝缘手套、护目镜、防护服等。

2. 在操作高压设备时，必须保持设备周围的工作区域干净整洁，避免杂物造成设备故障或安全隐患。

3. 使用高压设备过程中，必须按照设备使用说明书和操作手册进行操作，严禁违规操作。

4. 在高压设备运行期间，必须定期检查设备的连接线路、绝缘状况和工作状态，确保设备的可靠性和稳定性。

5. 使用高压设备时，必须保持设备通风良好，避免设备过热或着火等危险情况发生。

三、设备运行注意事项1. 在高压设备运行期间，必须保持设备的稳定性，避免过载和短路等异常情况的发生。

2. 定期检查设备的电气元件和接线端子，确保连接良好，避免因松动引起的电弧和火花。

3. 如发现设备运行过程中有异常声响、异味或其他异常情况，必须立即停止设备运行，并及时通知维修人员进行检修。

4. 高压设备运行期间，严禁在设备附近放置易燃物品，以免发生火灾等安全事故。

5. 高压设备的运行必须符合相关的电气安全规范和标准，严禁私拉乱接或改变设备参数。

四、设备维护和检修注意事项1. 设备维护和检修必须由具备相应资质和经验的专业人员进行，严禁无培训和无授权人员擅自操作。

2. 定期进行设备巡检和清洁工作，确保设备的正常运行和清洁整洁。

3. 维护和检修高压设备时，必须按照维修手册和操作规程进行操作，严禁违规操作。

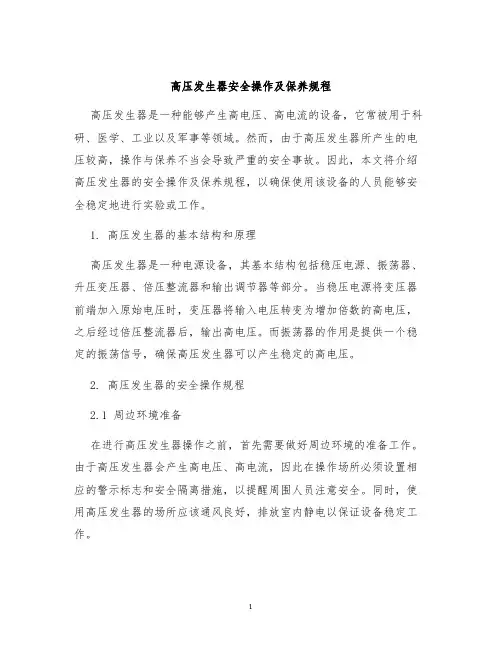

高压发生器安全操作及保养规程高压发生器是一种能够产生高电压、高电流的设备，它常被用于科研、医学、工业以及军事等领域。

然而，由于高压发生器所产生的电压较高，操作与保养不当会导致严重的安全事故。

因此，本文将介绍高压发生器的安全操作及保养规程，以确保使用该设备的人员能够安全稳定地进行实验或工作。

1. 高压发生器的基本结构和原理高压发生器是一种电源设备，其基本结构包括稳压电源、振荡器、升压变压器、倍压整流器和输出调节器等部分。

当稳压电源将变压器前端加入原始电压时，变压器将输入电压转变为增加倍数的高电压，之后经过倍压整流器后，输出高电压。

而振荡器的作用是提供一个稳定的振荡信号，确保高压发生器可以产生稳定的高电压。

2. 高压发生器的安全操作规程2.1 周边环境准备在进行高压发生器操作之前，首先需要做好周边环境的准备工作。

由于高压发生器会产生高电压、高电流，因此在操作场所必须设置相应的警示标志和安全隔离措施，以提醒周围人员注意安全。

同时，使用高压发生器的场所应该通风良好，排放室内静电以保证设备稳定工作。

2.2 设备准备在操作高压发生器前，需要对设备进行一些检查和准备。

首先，应该检查输入交流电压是否符合高压发生器的输入电压范围，防止因电压过高或过低导致设备损坏或操作不正常。

同时，需要清洁变压器和输出电极，以确保设备运行时的稳定性。

在启动发生器时，需先调整变压器前端的电压，使其符合设定范围后，再进行电压升降、调节工作。

2.3 操作过程在高压发生器操作过程中，需要注意以下几点：1.在进行电气连接和调节之前，应先关闭高压发生器的主电源，并将电容器中的电荷放电以避免电击。

2.在连接高压发生器与其他设备时，必须确保设备电压和电流的匹配，并使用合适的电缆或仪器进行连接。

在连接的过程中，一定要确保所有插头和接头已经连接紧密且插入正确。

3.避免连接高压发生器与地面电位之间的直接接触。

在操作过程中，必须使用绝缘工具和设备，并确保其具有足够的电阻，以避免电流过高和电击危险。

VLF超低频发生器测量高压发电机操作指南（2019版）超低频发生器主要功能优势超低频高压发生器试验实际上是工频耐压试验的一种替代方法，是用于对大型发电机、电缆等试品进行工频耐压试验时，可以代替大容量谐振变压器，超低频高压发生器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，由于全电子化，所以体积小重量轻、大屏幕电容屏触摸屏液晶显示，清晰直观、且能显示输出波形、打印试验报告，介于交流和直流之间，新标准已经不推荐使用。

0727CVIF 超低频发生器发电机超低频耐压试验方法对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似，下面就不同的地方作重点补充说明。

（1）试验时应分相进行，被试相加压，非被试相短接接地，如下图所示，按照有关规程的要求，试验电压峰值可按如下公式确定：Umax＝√2βKU0其中：Ｕmax ：为0.1Hz试验电压的峰值（KV）β：0.1Hz与80Hz电压的等效系数，按我国规程的要求,取1.2K：通常取1.3∽1.5 一般情况下1.5UO ：发电机定子绕组额定电压（KV）例如：额定电压为13.8KV的发电机，超低频的试验电压峰值计算方法为：Umax＝√2×1.2×1.5×13.8≈35.1(KV)。

（2）试验时间按有关规程进行接线方式发电机定子超低频接线方式超低频发生器根据电压等级和容量分为一体式和分体式，容量大于15K为分体式设计，上图是处采用两组升压器串联测试，一项接入超低频的输输出端，其它不用测试相短接接地即可。

试验过程中有下列现象应停机检查在耐压过程中，若无异常声响、气味、冒烟以及数据显示不稳定等现象，应立即停机查明原因，为了更好地了解绝缘情况，应尽可能全面监视绝缘的表面状态，特别是空冷机组，经验指出，外观监视能发现仪表所不能反映的发电机绝缘不正常现象，如表面电晕、放电等。

超低频高压发生器的相关操作介绍及操作规程超低频高压发生器的相关操作介绍开机前确定用放电棒将试品充分放电（放电棒使用方法为：先用限流放电端放电，再用接地端放电）。

配两个升压器的超低频接线方法：当单独使用升压器I时（试验电压≤30KV），仪器掌控输出I 务必接到升压器I，掌控输出 II不连接。

当升压器I与升压器II串联使用时（试验电压≤80KV），仪器掌控输出I务必接到升压器I，掌控输出II务必接到升压器II，确定不能接反！否则会损坏仪器或者试品。

开机升压后，如需要停止请不要关闭电源开关，请务必使用停机键，用放电棒将试品充分放电后再关闭电源。

否则确定会损坏仪器！请务必严格依照屏幕提示操作，试验时请将高压线接头旋紧、接触好。

由于升压器内绝缘油已装满，升压后可能有少量油溢出，是正常现象，不影响使用。

10KV电缆试验时，应单相试验，电压设定为18KV，频率设定为0.1Hz（推举使用）、0.05Hz（推举使用）、0.02Hz（升压过程较慢），说明书上所说的带载本领是理论值，现场时10KV电缆长度可达到3—8公里。

35KV电缆试验时，应单相试验，电压设定为60KV（常规要求）—78KV（按规程需要），频率设定为0.1Hz（推举使用）、0.05Hz （推举使用）、0.02Hz（升压过程较慢），说明书上所说的带载本领是理论值，现场时35KV电缆长度可达到3—5公里。

如电缆长度较短（小于500米），试品电容小于0.1μF时不能正常升压，此时请并联0.1μF高压电容。

请将高压线尼龙端子按上面的编号旋到相应的尼龙座上，要保证高压线接触良好, 接触不好，会引起放电，烧坏高压端。

尼龙端子旋紧时, 要注意力度,过度旋紧可能会损坏尼龙端子。

假如是配两个升压器的超低频：当试验电压≤30KV时，可将升压器号设定为I，此时只需I号升压器升压，II号升压器不连接，也可将升压器号设定为I+II，此时I号升压器和II号升压器串联使用；当试验电压＞30KV时，必需将I号升压器和II号升压器串联使用，连接方法见说明书内操作说明。

高压安全操作规程第一章总则为确保高压电力设备的稳定运行和操作人员的人身安全，制定本高压安全操作规程，以规范高压设备的操作和维护，减少事故的发生与人员伤害。

第二章高压设备的基本知识1. 高压设备：指额定电压大于1000V的电力设备和线路。

2. 特种作业人员：指经过特种作业培训并取得相应特种作业资格证书的人员。

3. 操作人员：指高压设备运行、维护及事故处理等操作工作的人员。

第三章高压设备的操作1. 所有高压设备的操作人员必须经过专门的培训，了解相关操作程序、安全规范和应急处理方法，取得相关操作证书方可上岗。

2. 在操作高压设备之前，必须检查设备的电源，确认设备处于关闭状态，进行必要的绝缘操作。

3. 操作人员必须佩戴适合的个人防护装备，包括绝缘手套、绝缘靴、安全帽等，并按照规定的程序检查是否正常。

4. 在操作过程中，不得擅自调整设备的工作参数，必须按照操作手册中的操作要求进行。

5. 在操作高压设备时，必须注意设备的运行状态，如发现异常情况，应及时报告维修人员或主管，禁止擅自处理。

6. 严禁在设备内部进行操作或者触摸高压引线，若需要进行维修或故障排除，必须按照相关规定进行。

第四章高压设备的维护与保养1. 高压设备的维护和保养必须由专业维修人员进行，不得擅自进行操作。

2. 定期对高压设备进行巡检和维护，发现问题及时修复，确保设备的正常运行。

3. 定期对高压设备进行绝缘测试，确保设备的绝缘性能符合要求。

4. 对于使用寿命超过标准的高压设备，必须进行更换或升级，不得继续使用。

5. 高压设备的维护和保养记录必须详细记录，包括巡检情况、维修记录和更换记录等。

第五章高压设备的安全措施1. 在高压设备周围设置明显的安全标识，禁止未经授权人员进入。

2. 高压设备必须设置可靠的接地装置，确保设备的安全接地。

3. 高压设备必须设置过电压保护装置，防止设备的过电压损坏。

4. 在高压设备旁设置应急开关，方便在紧急情况下及时切断电源。

超低频高压发生器是怎么工作的电力工作者在工作中，经常需要对高压电力设备进行耐压实验，如果电力设备的电压等级不是特别高，如果用工频耐压试验装置，又有点大材小用，因此需要一款电压等级不是特别高的设备来进行，因此需要用到一款超低频高压发生器的设备，本文就来给大家简单介绍该设备是怎么工作的。

整体来说超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。

众所周知，在大型发电机、电缆等样品的工频耐压试验中，由于绝缘电容较大，需要大容量试验变压器或谐振变压器。

如此庞大的设备不仅庞大、昂贵，而且使用不便。

电力工作者为了解决这个矛盾，电力部门采取措施降低试验频率，从而降低试验电源的容量。

从国内外多年的理论和实践来看，用0.1hz超低频耐压试验代替工频耐压试验，不仅可以达到同样的等效性，而且大大降低了设备的体积和重量。

超低频高压发电机结合了现代数字变频技术的先进性.它是由计算机控制的。

全自动助推器、跌落、测量和保护，可在自动增压过程中手动干预。

由于完全电子化，体积小，重量轻，大屏幕液晶显示清晰直观，输出波形显示，打印机输出测试报告显示。

该设计指标完全符合“电力设备专用测试仪器通用技术要求”。

第四部分：使用方便的特低频高压发电机通用技术条件。

目前国内外对超低频信号的调制解调主要采用机械方法。

该装置具有正弦波形不规则、测量误差大、高压部分火花放电、设备体积大、功率大、正弦波四象限、高压电阻放电形成等特点，设备总功耗大。

理论上，容量约为电源频率的五分之一。

测试过程大大缩短，优于工频测试。

这就是为什么这种方法在发达国家被广泛采用的原因。

中国电力部委托武汉高压研究院起草了“35 kV及以下交联聚乙烯绝缘电力电缆的超低频（0.1Hz）耐压测试方法”行业标准。

这种方法正在中国推广。

该文书是根据我国的需要开发的。

可广泛用于电缆交流耐压试验，大型高压旋转电机和交流电容器耐压试验。

超低频高压发生器的工作原理和工频耐压试验装置的工作原理是相似的，电力工作者熟练掌握了以后，在工作中就可以事半功倍了。

HRZGF超轻型高频直流高压发生器使用说明书武汉华瑞远大电力设备目录一、平安警告二、简介三、工作原理框图四、要紧技术参数特点五、产品功能说明六、操作步骤七、故障检查与处置八、产品成套性九、质量保证十、效劳许诺感激您利用本公司产品！利用前请务必认真阅读利用说明书！为了您尽快熟练地操作本仪器利用方式，以确保平安利用！一、平安警告●利用直流高压实验器的工作人员必需是具有“高压实验上岗证”的专业人员。

●利用本仪器请用户必需按《电力安规》168条规定，并在工作电源进入实验器前加装两个明显断开点，当改换试品和接线时应先将两个电源断开点明显断开。

●实验前请检查实验器操纵箱、倍压筒和试品的接地线是不是接好。

实验回路接地线应按本说明书所示一点接地。

●对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。

放电时不能将放电棒当即接触试品，应先将放电棒慢慢接近试品，至必然距离空气间隙开始游离放电有嘶嘶声。

当无声音时可用放电棒放电，最后直接接上地线放电。

●直流高压在200KV及以上时，尽管实验人员穿绝缘鞋且处在平安距离之外区域，但由于高压直流离子空间电场散布的阻碍，会使几个临近站立的体上带有不同的直流电位。

实验人员不要相互握手或用手接触接地位等，不然会有轻微电击现象，此现象在干燥地域和冬季较为明显，但由于能量较小一样可不能对人造成损害。

●实验完毕必需将接地线挂至高压输出端方可拆除高压引线。

● ZGF-40KV利历时必需有靠得住接地，高压引出电缆禁止握在手中，以防万一。

二、简介ZGF系列直流高压实验器是依照新的中国电力待业标准DL/《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压实验器。

要紧适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压实验。

三、工作原理框图～四、要紧技术参数特点一、技术特点：●采纳高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。

高压安全操作规程一、引言高压安全操作规程是为了确保高压设备的安全运行，保障人员的生命财产安全而制定的。

本规程适合于所有涉及高压设备操作的人员，包括维修人员、操作人员等。

二、定义1. 高压设备：指额定电压超过1000伏的设备。

2. 高压操作：指对高压设备进行检修、维护、操作等工作。

三、高压设备的安全要求1. 设备安全检查1.1 在进行高压操作前，必须对设备进行全面的安全检查，确保设备的正常运行状态。

1.2 检查设备的接地情况，确保设备接地良好，防止电击事故的发生。

1.3 检查设备的绝缘性能，确保设备的绝缘性能符合要求，防止漏电事故的发生。

1.4 检查设备的开关、保护装置等是否正常运行，确保设备的安全可靠性。

1.5 检查设备周围的环境是否安全，确保设备周围没有可燃物、易燃物等危（wei）险物品。

2. 操作人员要求2.1 操作人员必须经过专门的培训，了解高压设备的操作规程和安全要求。

2.2 操作人员必须佩戴符合要求的个人防护装备，包括绝缘手套、绝缘鞋、护目镜等。

2.3 操作人员必须严格按照操作规程进行操作，不得擅自更改设备的工作状态。

2.4 操作人员必须保持清醒状态，不得饮酒、吸烟等影响判断和反应能力的行为。

2.5 操作人员必须按照设备的操作要求，正确使用工具和设备，防止误操作导致事故的发生。

3. 高压操作的注意事项3.1 高压设备操作前，必须切断电源，并进行安全接地，确保设备处于安全状态。

3.2 操作人员在进行高压操作时，必须戴好绝缘手套和绝缘鞋，确保自身安全。

3.3 操作人员在进行高压操作时，必须使用绝缘工具，禁止使用金属工具接触高压设备。

3.4 操作人员在进行高压操作时，必须保持设备周围的清洁，防止杂物进入设备引起故障。

3.5 操作人员在进行高压操作时，必须按照操作规程进行，不得擅自更改操作方式。

3.6 操作人员在进行高压操作时，必须保持良好的沟通，及时向上级报告操作情况和发现的问题。

四、高压事故的应急处理1. 发生高压事故时，首先要确保人员的安全，将受伤人员迅速转移到安全地点，并进行急救。

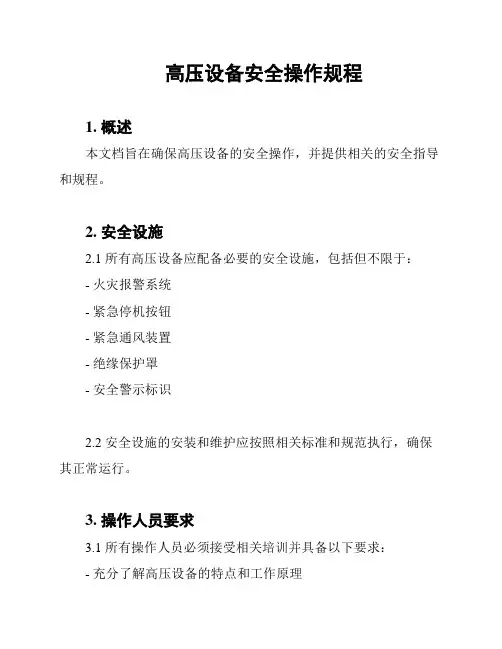

高压设备安全操作规程1. 概述本文档旨在确保高压设备的安全操作，并提供相关的安全指导和规程。

2. 安全设施2.1 所有高压设备应配备必要的安全设施，包括但不限于：- 火灾报警系统- 紧急停机按钮- 紧急通风装置- 绝缘保护罩- 安全警示标识2.2 安全设施的安装和维护应按照相关标准和规范执行，确保其正常运行。

3. 操作人员要求3.1 所有操作人员必须接受相关培训并具备以下要求：- 充分了解高压设备的特点和工作原理- 掌握高压设备的操作流程和安全措施- 熟悉应急情况处理和逃生路线3.2 操作人员应保持专注和警觉，不得在操作过程中分心或疏忽大意。

4. 安全操作流程4.1 操作前准备：- 检查设备状态是否正常- 确保安全设施完好并处于正常工作状态- 穿戴适当的防护装备和个人防护用品4.2 操作过程中：- 严格按照操作规程和要求进行操作- 不得随意更改设备参数或进行未经授权的操作- 发现异常情况应立即停止操作并上报负责人4.3 操作后：- 关闭设备并断开电源- 清理操作场地，确保无残留物或杂物- 妥善保管设备和工具，防止未经授权使用或其他意外5. 应急措施5.1 火灾事故：- 立即拉响火灾报警器- 关闭设备并切断电源- 使用灭火器进行初期灭火，若无法控制火势，立即撤离并寻求专业救援5.2 人员伤害事故：- 立即停止设备运行并切断电源- 进行简单的急救措施，并尽快联系医疗救援6. 变更管理6.1 任何对高压设备的修改或变更都应经过相应的批准和记录，并由专业人员进行操作。

6.2 变更后应进行相关的验证和测试，确保设备仍能正常运行并符合安全要求。

7. 管理责任7.1 设备操作人员应严格按照本规程执行操作，并对操作的安全负有直接责任。

7.2 监管部门和安全管理人员应定期检查设备的安全状况，并及时处理存在的安全隐患。

8. 相关文件和记录8.1 设备操作记录：包括设备运行情况、异常情况处理等。

8.2 变更记录：包括设备变更的内容、批准人和变更后的验证结果。
