更多产品及帮助请扫二维码ALM报警模式定义ALM报警参数定义输入分度号类型选择PID控制方式选择状态信息说明错误显示说明SV操作方式选择模拟量方式定义其他信息仪表操作指导控制器送电后请勿触摸AC电源接线端子，以免遭受电击送电前请先确认电源电压与控制器规格相符，否则送电后可能造成16绝对值上下限范围（保持）15绝对值上下限（保持）14绝对值下限（保持）13绝对值上限（保持）12绝对值上下限范围11绝对值上下限10绝对值下限9绝对值上限8偏差上下限范围（保持）7偏差上下限（保持）6偏差下限（保持）5偏差上限（保持）4偏差上下限范围3偏差上下限当PV>SV+P18或 PV<SV-P19时报警当PV<SV+P18且 PV>SV-P19时报警当PV>SV+P18时报警当PV<SV-P19时报警当PV>SV+P18或 PV<SV-P19时报警当PV<SV+P18且 PV>SV-P19时报警当PV> P18时报警当PV<P19时报警当PV>P18或 PV<P19时报警当PV<P18且 PV>P19时报警当PV> P18时报警当PV<P19时报警当PV>P18或 PV<P19时报警当PV<P18且 PV>P19时报警P17/P22代码报警名称说明参数代码代码意义INFO状态信息表C4 状态信息说明参数代码代码意义F.01F.10信息报警代码控制输出量F.92生产时间：日F.91生产时间：月24绝对值下限回差（保持）23绝对值上限回差（保持）22下限回差（保持）21上限回差（保持）20绝对值下限回差19绝对值上限回差18下限回差出现PV<SV-P19后报警，直到PV>SV+P18后不报警出现PV> P18后报警，直到 PV< P19后不报警出现PV< P19后报警，直到PV> P18后不报警出现PV>SV+P18后报警，直到 PV<SV-P19后不报警出现PV<SV-P19后报警，直到PV>SV+P18后不报警出现PV> P18后报警，直到 PV< P19后不报警出现PV< P19后报警，直到PV> P18后不报警注：“保持”意思为上电开机报警消除: 如果温控表在一开机就处于报警状态,则不进行报警,要先使温控进入正常状态,再次达到报警条件后才进行报警17上限回差出现PV>SV+P18后报警，直到 PV<SV-P19后不报警错误显示代码意义Er0Er1Er2Er3Er4Er5备注错误故障代码表C5 错误显示说明排除故障无错误状态调试参数无效热电阻断线冷端温度异常超出量程上限超出量程下限无仪表故障，请联系厂家检查热电阻连接线是否断开仪表故障，请联系厂家检查热电偶连接线是否断开检查热电偶连接线是否断开上排数码管（PV）闪烁显示F.11冷端温度（室温） F.93F.94F.95软件版本号PID库版本号用户版本号F.90生产时间：年F.12内部参数参数代码代码意义参数代码代码意义代码参数值说明权限C6 SV操作方式选择2级P461设定温度时，先单击SET键，后按加减键调节，再按SET键确定设定温度时，直接按加减键调节，停止调节后自动确认C7 模拟量方式定义0：模拟量端口输出加热量进行加热控制1：双向PID模式下操作，AK6系列无效2：模拟量输出变为温度变送器输出给其他设备3：模拟量端口输出加热量反向值进行制冷控制4：A.100度以前，限制输出，输出25%，100度到120度，从25%线性增加到100%。
Baelz自动化控制器第一页操作指南微处理器——基于控制器ucelsitron baelz 6490/baelz 6590通用型三位——步控制器带有特殊的PID逐级控制器计算工业控制器操作简单使用者定义操作级过程参数与设定值数字显示PI和PID控制结构两位控制3位控制Pt100，电流和电压信号的测量输入手动/自动转换紧凑设计96㎜×96㎜×135㎜2个可调的设定值遥控设定值设定值斜线上升通过数字输入进行控制串行接口强大的自我优化数据保护的半导体记忆插入式接线端保护级别Front 1P65紧凑设计 48㎜×96㎜×140㎜目录第二页1.功能简介2.操作与设置2.1在自动模式下设定值2.2手动模式下打开/关闭执行元件2.3参数/结构级分支2.4第二操作级分支(使用者定义操作级)2.5设定参数/结构点3．参数化/结构级3.1优化:自动决定有利的控制参数3.2比例带Pb3.2.3位控制器3.3积分作用时间tn3.3.1双位控制器3.4微分作用时间3.5死区3.6动作时间/阀门起动时间3.7报警(649010/01/2和659010/1/2)3.8报警继电器(在6490/3/4/5和6590/3/4/5)3.9 LED显示小数点3.10过程变量显示PV缩放3.11设定值限值3.12遥控/本地转换(6490/1/2/5和6590/1/2/5)3.13第二定值SP2(6490/2/3/4和6590/2/3/4)3.14定值斜线变化Spr3.15定值斜线变化趋势3.16过程增益P.G3.17过程变量PV的输入(输入PV)3.18遥控定值的输入(输入SP)(6490/1/2/5和6590/1/2/5)3.19进程变量PV的测量值过滤器3.20对传感器故障PV的应答(传感器断开)3.21自动/手动转换互锁3.22控制器动作趋势3.23数字化输入(开始、关闭、停止)的功能（6490/3/4和6590/3/4）3.24串行接口传输速度(6490/3/4和6590/3/4)3.25串行接口地址/名称(6490/3/4和6590/3/4)3.26串行通信(6490/3/4和6590/3/4)3.27第二操作级(操作级2)3.28参数/结构级访问(密码)4．安装5．电力连接5.1线路图6．试运转/试车7．技术参数8．订货号码baelz 6490/baelz /65909．参数/结构级，数据列表总览警告：在电力设备操作中，部分元件与高压相联的危险性是不可避免的。
一周编程电子智能室内温控器LOGIC 578001使用指南引言感谢您选择了我们的产品及对我们的信任与支持。
本装置是电子式定时恒温器，可设置一星期为周期的运行程序。
通过该装置，可对安装环境内的温度进行十分精确的调节控制，满足用户对创造一个舒适生活环境的要求。
符合标准：符合欧盟法令：EN 60730-1 标准及其修订内容欧盟 B.T.73/23/EEC号法令EN 60730-2-7 标准欧盟 E.M.C.89/336/EEC号法令及93/68/EEC修改法令EN 60730-2-9 标准产品规格：电源：二节LR6型1.5V碱性电池温度调节范围：10至35℃显示屏显示之环境温度：0至40℃(分辩率0.1℃）温度修正频率：每分钟一次微分：0.2至0.4K探针传感器：NTC3%保护等级：IP20绝缘等级：热梯度：1K/15分输出：转换继电器触点容量：8（2.5）A250V~作用类型：1BU绝缘条件：正常环境最大工作温度：50℃储存温度：0-60℃防冻温度：6℃恒定运行程序：以一星期为周期设置软件等级：A液晶显示屏夏季/冬季（采暖/空调）切换程序设置中的最小增减允许时间：1小时安装：壁式安装安装及连接：安全预防措施在进行定时恒温器的连接之前，请确认受其控制的设备系统（采暖锅炉、泵和空调系统等）电源已断开，并需检查这些设备的使用电压是否与定时恒温器底座上表明的电压相符（最大250V~).（图4）安装位置定时恒温器须安装在远离热源（暖气装置、阳光、厨房）和门窗之处，安装高度离地面约1.5米。
（图5）安装见图6-7-8电气连接将受定时恒温器控制的设备系统电线与定时恒温器的1号及2号接线柱连接见接线图10所示U=受定时恒温器控制的设备1＝共用接线柱2＝常开接线柱3＝常闭接线柱重要事项：请务必严格遵照相关现行法律的规定及安全规范安装定时恒温器。
电池更换：当在显示屏上闪烁显示“”标志时，定时恒温器还可正常工作约一个月左右，然后将会停止工作并固定显示“”。
温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。
二、基本功能：2.1 温度测量范围：-25℃～+80℃±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。
三、技术指标：3.1电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。
四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。
当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。
4.2 湿度控制：当被测环境湿度超过设定湿度上限时。
如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。
当被测环境湿度超过设定湿度上限时。
如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。
C H B系列温控仪表说明书集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#接线说明A714+81AC220V50Hz G2 -G2 -G1 +G1 +O U T 2/A L M41113O U T 1126510932-B B图图2注： 1.图1中OUT1为主输出，如是AC 30A/220V 常开点；OUT2 一般用于报警或制冷2.图2为移项表的接线图，OUT1与OUT23. 继电器触点输出。
触点AC 3A/220V4.逻辑电平（用于固态继电器）DC 0~12V 电流值5.双向可控硅过零触发，用于控制晶闸管输出接线图：①继电器触点开关输出②逻辑电平输出 ③ 零触发输出NLJOUTOUTLRSSRN仪表自整定功能启动自整定：1. 启动自整定时，加热系统须处在工作状态，测温温度要求低于设定温度。
2. 按“SET ”键约5秒，进入参数设定状态，连续按“SET ”键 直至出现参数“LKV ”，将此参数值改为1。
再按“SET ”键至出现参数“ATV ”时，输入相应自整定类型号（1,2，3可选，一般用1），按“SET ”键约5秒AT 灯亮，SV 数据闪动，仪表开始自整定。
3. 长按“<”或“Ⅴ”键约5秒后放开，可以直接进入自整定状态 自整定结束后，AT 灯灭，仪表自动运算出一组适合加热系统的参数，仪表按新的PID 参数进行控制。
新的PID 参数可在仪表上查找。
CHB 系列 智能温度控制仪 使用说明书 首先感谢您选用汇邦产品，CN 系列是公司潜心研发的普及型智能温度控制仪。
它是以计算机芯片作主控单元，采用多重数字滤波电路、干扰自动恢复、PID 控制及自整定等功能。
产品具有测量精度高、控温准确稳定，抗干扰能力强、操作简单等优点，此款仪表适应性广、性价比极高.技术指标位：毫米⑴ 设定键（SET ）⑵ 移位键（R/S ）⑶ 减值键（Ⅴ） ⑷ 增值键（Λ） ⑸ 测量值显示单 元（PV ）⑹ 设定值显示单元（SV ） ⑺ 控制输出1指示灯（OUT1,绿色） ⑻ 控制输出2指示灯（OUT2,绿色） ⑼ 报警指示灯（ALM ,红色） ⑽ 自整定指示灯（AT ，红色）操作进入每一种状态的操作程序地 址：江苏省常州市新北区天安工业村A 加6楼总 机：05 销售热线：05售后服务：05传 真：05E-mail ： 网 址：H 版本号/修改号：1/2SPv=0 （无需回差值，则dv=0）。

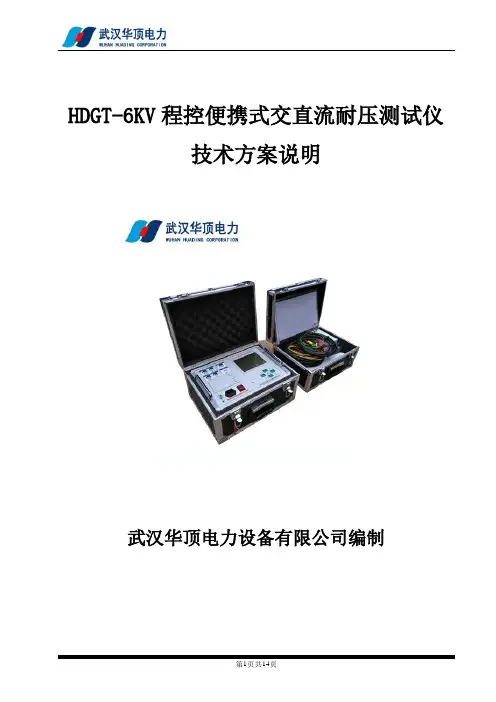

HDGT-6KV程控便携式交直流耐压测试仪技术方案说明武汉华顶电力设备有限公司编制目录前言 (2)一、概述 (3)二、技术参数 (3)三、面板示意图及说明 (4)四、断口线及传感器接线方法 (5)4.1断口线接线方法 (5)4.2内触发控制接线方法 (5)4.3外触发控制接线方法 (6)4.4手动触发不需要接控制线 (6)4.5速度传感器安装方式 (6)1、仪器菜单设置 (8)（一）、设置菜单说明 (8)（二）、查看菜单说明 (10)（三）、测试菜单说明 (11)（四）、文件菜单说明 (11)六、仪器操作方法 (12)七、术语定义 (12)八、故障排除方法 (13)九、日常保养 (13)十、仪器配置清单 (13)前言使用本产品前，请认真参阅使用说明，以减少不必要的人身及设备意外损害！您可以随时向本公司技术服务部电话咨询，也可以联系本公司技术服务部工程师培训及现场试验指导。
在使用仪器前，确定仪器接地。
输出电源严禁短路。
任何个人或单位未经本公司允许，请不要打开机壳，否则本公司将不负责维修。
一、使用概述HDGK-8C高压开关特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。
测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验最方便的工具。
1.仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。
2.独立的12断口，可检测并提示断口的连接状态，方便用户检查接线。
3.机内可存储100组测试结果。
4.大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单操作提示，人性化菜单式界面，操作简便。
5.仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。
6.机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。
接线说明A714+81AC220V50Hz G2 -G2 -G1 +G1 +O U T 2/A L M41113O U T 1126510932-B B图1 图2注： 1.图1中OUT1为主输出，如是AC 30A/220V 则仅有一对常开点；OUT2 一般用于报警或制冷2.图2为移项表的接线图，OUT1与OUT2为同时输出3. 继电器触点输出。
触点AC 3A/220V （阻性负载）4.逻辑电平（用于固态继电器）DC 0~12V ，输出的最大电流值5.双向可控硅过零触发，用于控制晶闸管输出接线图：①继电器触点开关输出(NO ：常开) ②逻辑电平输出 ③ 双向可控硅过零触发输出NLJOUTOUTG1G2LNOUTLRSSRN仪表自整定功能 启动自整定：1. 启动自整定时，加热系统须处在工作状态，测温温度要求低于设定温度。
2. 按“SET ”键约5秒，进入参数设定状态，连续按“SET ”键 直至出现参数“LKV ”，将此参数值改为1。
再按“SET ”键至出现参数“ATV ”时，输入相应自整定类型号（1,2，3可选，一般用1），按“SET ”键约5秒AT 灯亮，SV 数据闪动，仪表开始自整定。
3. 长按“<”或“Ⅴ”键约5秒后放开，可以直接进入自整定状态自整定结束后，AT 灯灭，仪表自动运算出一组适合加热系统的参数，仪表按新的PID 参数进行控制。
新的PID 参数可在仪表上查找。
AT开始AT结束AT计算SVPVON ON OFF OFFPID控制ON-OFF控制CHB 系列 智能温度控制仪使用说明书首先感谢您选用汇邦产品，CN 系列是公司潜心研发的普及型智能温度控制仪。
它是以计算机芯片作主控单元，采用多重数字滤波电路、干扰自动恢复、PID 控制及自整定等功能。
产品具有测量精度高、控温准确稳定，抗干扰能力强、操作简单等优点，此款仪表适应性广、性价比极高.技术指标额定电压 180V ～240V ，50Hz 电源功耗 5W 准确度等级 1级 分辨率 1℃环境温度 0℃～50℃ 相对湿度 35%～85%（无冷凝） 接线方式接线端子产品符合《Q/320401HBD001-2000XMT 系列PID 智能温度调节仪》标准的要求型号编制说明CHB □ □ □ □ □ □ □ □ □ □ □ (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11)序 号 名 称 说 明⑴ 外 型 401: 48mm*48mm*100mm 402: 48mm*96mm*65mm 702: 72mm*72mm*85mm 902: 96mm*96mm*65mm ⑵ 控制方式 0：PID 控制 1: 位式控制 ⑶ 输入方式 1：热电偶输入 2：热电阻输入 ⑷ 输出方式 1：断续输出⑸ 制冷方式 0: 无制冷 1：位式制冷 2：比例制冷 ⑹ 报警方式 0:无报警 1:上限报警 2:下限报警 ⑺ 输入类型 1：K 分度 2：E 分度 3：Pt100 4：Cu50 6：J 分度 ⑻输出类型1：继电器触点开关输出 2:逻辑电平输出（用于控制SSR ）3：单相可控硅过零触发输出（用于控制晶闸管） ⑼制冷类型0：无制冷输出 1：继电器触点开关输出 2：逻辑电平输出（用于控制SSR ）3：单相可控硅过零触发输出（用于控制晶闸管）®地 址：江苏省常州市新北区天安工业村A 加6楼总 机：9 销售热线：7 售后服务：2 传 真：2E-mail ：网 址：Http/版本号/修改号：1/2B B -239105612O U T 113114O U T 2G1 -G1 -G2 +G2 +AC220V50Hz18+147A。
通过ISO9002国际质量体系认证conformity Certification of ISO9002 Quality Management SystemBWY（WTYK）-802、803系列变压器温度控制器SERIES TRANSFORMER TEMPERATURE CONTROLLER使用说明书DESCRIPTION & OPERATION INSTRUCTIONS杭州华立仪表有限公司HANG ZHOU HUALI INSTRUMENT & METER GENERAL PLANT感谢您使用本厂产品使用前请认真阅读产品使用说明书THANKS FOR USING OUR PRODUCTSPLEASE READ THE DIRECTIONS BEFORE USE目录一、概况 (1)二、工作原理 (5)三、主要技术指标 (5)四、安装及使用 (5)五、注意事项 (10)六、附录Pt100工业铂电阻分度值表 (11)第 2 页一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：2、温度控制器根据JB/T9236-2019《工业自动化仪表产品型号编制原则》的要求产品命名如下：第 3 页第 4 页二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。
当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。
BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。
也可通过数显仪表，将Pt100热电阻信号转换成与计算机联网的直流标准信号（0~5V、1~5V或4~20mA）输出。
通过ISO9002国际质量体系认证conformity Certification of ISO9002 Quality Management SystemBWY（WTYK）-802、803系列变压器温度控制器SERIES TRANSFORMER TEMPERATURE CONTROLLER使用说明书DESCRIPTION & OPERATION INSTRUCTIONS杭州华立仪表有限公司HANG ZHOU HUALI INSTRUMENT & METER GENERAL PLANT感谢您使用本厂产品使用前请认真阅读产品使用说明书THANKS FOR USING OUR PRODUCTSPLEASE READ THE DIRECTIONS BEFORE USE目录一、概况 (1)二、工作原理 (5)三、主要技术指标 (5)四、安装及使用 (5)五、注意事项 (10)六、附录Pt100工业铂电阻分度值表 (11)一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：+2、温度控制器根据JB/T9236-1999《工业自动化仪表产品型号编制原则》的要求产品命名如下：二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。
当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。
BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。
也可通过数显仪表，将Pt100热电阻信号转换成与计算机联网的直流标准信号（0~5V、1~5V或4~20mA）输出。
汇邦GR818系列仪表多段控制设置方法汇邦快乐创新2015-12-25例如要这样一段控制效果：起初环境温度30℃，30分钟温度要升到80℃，恒温1小时后，15分钟温度要再往上升到120℃，恒温2小时后，30分钟温度要升到200℃，恒温45分钟后，30分钟温度降到140℃，然后一直保持140℃，直到人工切换段号或复位多段控制。
1.首先把此仪表在不为多段控制模式下，在对应设备上做一次自整定。
2.参数：升温时间“t-t”单位为分钟。
温度测量页面长按“SET”键3秒后松手上排显示“LOCK”，下排显示“0”参数锁页面单击一次SET键，下排“0”闪烁按“Λ”或“V”键，把下排改成“8888”闪烁单击一次SET键，下排停止闪烁参数锁页面连续单击“Λ”键至上排显示‘SVC’下排显示‘dir’温度多段控制页面单击一次“SET“键，上排显示“MODE: 下排显示”0“单击一次”SET “下排”0”闪烁按“Λ”或“V”键，将”0“改成”2“闪烁单击一次”SET”下排“2”停止闪烁MODE页面连续单击“Λ”或“V”键上排显示“SET”下排显示“dir”SET页面单击一次“SET”上排显示“t-Id”下排显示“（00）”段号（00）段页面单击一次“Λ”键上排显示“t-sp”下排显示“数值”单击一次SET键，下排“数值”闪烁，按“Λ”或“V”键把下排改成“30”闪烁，单击一次“SET”键下排停止闪烁（设定个起始温度）第（00）段设定温度页面单击一次“Λ”键上排显示“t-t”下排显示“0”单击一次”SET“键，下排“数值”闪烁，按“Λ”或“V”键把下排改成“30”闪烁，单击一次”SET”键下排停止闪烁第（00）段升温时间页面连续单击“Λ”键切换到上排显示“T-ID”，下排显示“（00）”，单击一次SET键下排“（00）”闪烁，按“Λ”键把下排改成“（01）”闪烁，单击一次“SET”键，下排“（01）”停止闪烁段号（01）段页面单击一次“Λ”键上排显示“t-sp”下排显示“数值”单击一次”SET“键，下排“数值”闪烁，按“Λ”或“V”键把下排改成“80”闪烁，单击一次”SET“键下排停止闪烁第（01）段设定温度页面单击一次“Λ”键上排显示“t-t”下排显示“数值”，单击一次SET键，下排“数值”闪烁，按“Λ”或“V”键把下排改成“60”闪烁，单击一次”SET“键下排停止闪烁第（01）段升温时间页面连续单击“Λ”键切换到上排显示“t-ID”，下排显示“（01）”，单击一次SET键下排“（01）”闪烁，按“Λ”键把下排改成“（02）”闪烁，单击一次”SET键“，下排“（02）”停止闪烁。
温控器说明书LD-B10系列智能型⼲式变压器巡回显⽰控制仪表使⽤说明书福建省⼒得⾃动化设备有限公司第三版警告：在进⾏变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪⽬录LD-B10系列仪表概述LD-B10-10D仪表说明LD-B10-10E仪表说明LD-B10-10F仪表说明------Windows版监控软件说明----------DOS版监控软件说明附录⼀（仪表安装图）附录⼆（仪表传感电缆图）LD-B10 系列仪表概述⼀、特点LD-B10系列智能型巡回检测控制仪是专为⼲式变压器安全运⾏设计的⼀种智能控制器。
仪表采⽤单⽚机技术，利⽤预埋在⼲式变压器三相绕组中的三只铂热电阻来检测及显⽰变压器绕组的温升，并具有相应的报警及控制功能，能够⾃动启停冷却风机对绕组进⾏强迫风冷，以保证变压器运⾏在安全状态。
其主要特点有：▲采⽤新型抗⼲扰设计，对于共模与串模⼲扰均有极强的抑制能⼒，并具有定时检测与校正功能，可随时排除随机⼲扰。
同时，仪表的⾃动稳零系统还能有效地抑制零点漂移，确保仪表在各种条件下均能正常⼯作。
▲综合应⽤单⽚机技术，能有效地判别传感器开路等故障信号，保证了仪表在上电、开路等情况下，不会误发超温报警或超温跳闸等信号。
▲采⽤双四位LED显⽰⽅式，⼤显⽰器显⽰测量温度值，⼩显⽰器显⽰对应的测量绕组相序及报警绕组相序，并显⽰⼿动⽅式及最⼤值显⽰⽅式的提⽰符，使仪表⼯作状态及测量值的显⽰更加直观。
▲操作简使，⽤户可通过仪表⾯板轻触键来设定控制风机启停的⽬标值及各种报警值，并具有可靠的参数保护功能，所有参数断电后均不会丢失。
▲仪表不⽤电位器调校，⽆需⽤户在现场对各通道作任何调整。
▲⽤户通过仪表安装架上的旋转⽀架来调整仪表表⾯的朝向。
⼆、主要技术指标1、测量范围：0.0～200.0℃2、测量精度：通⽤型：0.5级分辨⼒：0.1℃3、使⽤条件：环境温度 -20～+55℃相对湿度< 85％+10％电源电压 220V AC-15%电源频率（50HZ~ 60HZ）±2HZ4、传感器参数： Pt1005、抗⼲扰性能满⾜JB/T7631-94《变压器⽤电阻温度计》标准要求：1)对共模250V（AC，50HZ）或串模200mV（AC，50HZ）⼲扰电压，显⽰值变化⼩于基本误差值。
通过ISO9002国际质量体系认证conformity Certification of ISO9002 Quality Management SystemBWY（WTYK）-802、803系列变压器温度控制器SERIES TRANSFORMER TEMPERATURE CONTROLLER使用说明书DESCRIPTION & OPERATION INSTRUCTIONS杭州华立仪表有限公司HANG ZHOU HUALI INSTRUMENT & METER GENERAL PLANT感谢您使用本厂产品使用前请认真阅读产品使用说明书THANKS FOR USING OUR PRODUCTSPLEASE READ THE DIRECTIONS BEFORE USE目录一、概况 (1)二、工作原理 (5)三、主要技术指标 (5)四、安装及使用 (5)五、注意事项 (10)六、附录Pt100工业铂电阻分度值表 (11)一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：+2、温度控制器根据JB/T9236-1999《工业自动化仪表产品型号编制原则》的要求产品命名如下：二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。
当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。
BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。
也可通过数显仪表，将Pt100热电阻信号转换成与计算机联网的直流标准信号（0~5V、1~5V或4~20mA）输出。
温控器产品说明书深圳市威尔海电子有限公司电话：0755-2953 9385 传真：0755-2953 9395技术支持：田工①安装尺寸：○2连接方法：输出插座电源输入探头插孔指示灯状态说明：WORKING指示灯为工作指示灯，闪烁表示制冷或制热延时，长亮表示制冷或制热工作。
SET指示灯为设置指示灯，长亮表示在设置状态。
开启或关闭温控器：温控器通电后默认是开机状态。
在关机状态下按"POWER"键一次可开启温控器，在开机状态下，按住"POWER"键3秒以上，可关闭温控器。
◆设定控制温度：在待机状态下按"SET"键一次进入控制温度设置,按"UP"或"DOWN"键调整,按住"UP"或"DOWN"键三秒不放进入快速调整模式.再按"SET"键一次回到待机状态.※启动和关闭定时：在待机状态下按"POWER"键一次，启动定时输出，再按"POWER"键一次可关闭定时输出，屏幕交替显示OFF和当前温度。
设置控制参数：按住"SET"键三秒不放进入控制参数设置,按"UP"或"DOWN"键选择要调整的菜单,再按"SET"键一次进入相应的控制参数设置状态,按"UP"或"DOWN"键调整需要修改的控制参数,调整好后按"POWER"键退出,或系统延时5秒退出菜单代码说明：菜单代码详细说明 解释 单位 HC 制热/制冷 温控器工作模式设置 H=制热,C=制冷D 回差 开机和停机之间的温度差℃LS 设置下限 控制温度可设定的最小值℃HS 设置上限 控制温度可设定的最大值℃CA 温度较正 ℃PT 延时启动 最小开停机时间间隔 分钟AH 超高温报警 超高温报警 ℃AL 超低温报警 超低温报警 ℃AT 定时关闭输出 （选配功能） 分钟◆温控器工作模式设置：温控器可以设定为制冷模式，也可以设定为加热模式。
