CHB 系列1-2温控仪表说明书

一周编程电子智能室内温控器LOGIC 578001使用指南引言感谢您选择了我们的产品及对我们的信任与支持。

本装置是电子式定时恒温器，可设置一星期为周期的运行程序。

通过该装置，可对安装环境内的温度进行十分精确的调节控制，满足用户对创造一个舒适生活环境的要求。

符合标准：符合欧盟法令：EN 60730-1 标准及其修订内容欧盟 B.T.73/23/EEC号法令EN 60730-2-7 标准欧盟 E.M.C.89/336/EEC号法令及93/68/EEC修改法令EN 60730-2-9 标准产品规格：电源：二节LR6型1.5V碱性电池温度调节范围：10至35℃显示屏显示之环境温度：0至40℃(分辩率0.1℃）温度修正频率：每分钟一次微分：0.2至0.4K探针传感器：NTC3%保护等级：IP20绝缘等级：热梯度：1K/15分输出：转换继电器触点容量：8（2.5）A250V~作用类型：1BU绝缘条件：正常环境最大工作温度：50℃储存温度：0-60℃防冻温度：6℃恒定运行程序：以一星期为周期设置软件等级：A液晶显示屏夏季/冬季（采暖/空调）切换程序设置中的最小增减允许时间：1小时安装：壁式安装安装及连接：安全预防措施在进行定时恒温器的连接之前，请确认受其控制的设备系统（采暖锅炉、泵和空调系统等）电源已断开，并需检查这些设备的使用电压是否与定时恒温器底座上表明的电压相符（最大250V~).（图4）安装位置定时恒温器须安装在远离热源（暖气装置、阳光、厨房）和门窗之处，安装高度离地面约1.5米。

（图5）安装见图6-7-8电气连接将受定时恒温器控制的设备系统电线与定时恒温器的1号及2号接线柱连接见接线图10所示U=受定时恒温器控制的设备1＝共用接线柱2＝常开接线柱3＝常闭接线柱重要事项：请务必严格遵照相关现行法律的规定及安全规范安装定时恒温器。

电池更换：当在显示屏上闪烁显示“”标志时，定时恒温器还可正常工作约一个月左右，然后将会停止工作并固定显示“”。

ch402fk02温控表说明书一、产品介绍CH402FK02温控表是一种用于控制温度的仪器。

它采用先进的微处理器技术，具有高精度、稳定性好、操作简单等特点。

本说明书将详细介绍该产品的功能、操作方法、技术参数和注意事项，以便用户正确使用。

二、功能简介1. 温度控制功能：CH402FK02温控表可根据用户设置的温度范围进行自动控制，保持环境温度在设定范围内。

2. 温度显示功能：该温控表配有大屏幕显示屏，可直观地显示当前环境温度。

3. 报警功能：当环境温度超出设定范围时，温控表会发出报警信号，以提醒用户注意环境变化。

4. 数据记录功能：CH402FK02温控表可记录环境温度的变化情况，用户可以通过导出数据进行分析和查看。

三、操作方法1. 设置温度范围：按下菜单按钮进入设置界面，使用上下键选择温度参数，通过左右键进行调整，确认后保存设置。

2. 实时温度显示：设备工作后，屏幕上将显示当前环境温度，以及设定的温度范围。

3. 报警处理：当温度超过设定范围时，温控表会发出报警声，需要及时采取措施降低或调整环境温度。

四、技术参数1. 输入电压：AC220V 50Hz2. 控制精度：±0.5℃3. 工作温度范围：-10℃~50℃4. 输出功率：≤2000W五、注意事项1. 请将设备安装在通风良好且干燥的环境中，避免阳光直射和潮湿。

2. 切勿将水或其他液体溅入温控表中，以免损坏内部电路。

3. 使用前请仔细阅读本说明书，并按照要求正确操作，避免操作失误造成的损害。

4. 请定期对温控表进行维护和清洁，确保正常使用。

六、产品应用领域CH402FK02温控表适用于各种环境温度需要精确控制的场所，例如实验室、温室、温控设备等。

它能帮助用户快速达到设定的温度要求，并保持环境温度的稳定性，提高工作效率和产品质量。

七、总结CH402FK02温控表是一款功能强大、操作简单的温度调控设备。

通过本说明书，我们详细介绍了该产品的功能、操作方法、技术参数和注意事项，希望能够帮助用户充分了解并正确使用该产品，提高工作效率和安全性。

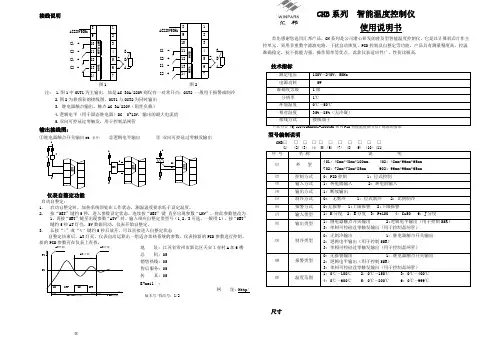

接线说明A714+81AC220V50Hz G2 -G2 -G1 +G1 +O U T 2/A L M41113O U T 1126510932-B B图1 图2注： 1.图1中OUT1为主输出，如是AC 30A/220V 则仅有一对常开点；OUT2 一般用于报警或制冷2.图2为移项表的接线图，OUT1与OUT2为同时输出3. 继电器触点输出。

触点AC 3A/220V （阻性负载）4.逻辑电平（用于固态继电器）DC 0~12V ，输出的最大电流值5.双向可控硅过零触发，用于控制晶闸管输出接线图：①继电器触点开关输出(NO ：常开) ②逻辑电平输出 ③ 双向可控硅过零触发输出NLJOUTOUTG1G2LNOUTLRSSRN仪表自整定功能 启动自整定：1. 启动自整定时，加热系统须处在工作状态，测温温度要求低于设定温度。

2. 按“SET ”键约5秒，进入参数设定状态，连续按“SET ”键 直至出现参数“LKV ”，将此参数值改为1。

再按“SET ”键至出现参数“ATV ”时，输入相应自整定类型号（1,2，3可选，一般用1），按“SET ”键约5秒AT 灯亮，SV 数据闪动，仪表开始自整定。

3. 长按“<”或“Ⅴ”键约5秒后放开，可以直接进入自整定状态自整定结束后，AT 灯灭，仪表自动运算出一组适合加热系统的参数，仪表按新的PID 参数进行控制。

新的PID 参数可在仪表上查找。

AT开始AT结束AT计算SVPVON ON OFF OFFPID控制ON-OFF控制CHB 系列 智能温度控制仪使用说明书首先感谢您选用汇邦产品，CN 系列是公司潜心研发的普及型智能温度控制仪。

它是以计算机芯片作主控单元，采用多重数字滤波电路、干扰自动恢复、PID 控制及自整定等功能。

产品具有测量精度高、控温准确稳定，抗干扰能力强、操作简单等优点，此款仪表适应性广、性价比极高.技术指标额定电压 180V ～240V ，50Hz 电源功耗 5W 准确度等级 1级 分辨率 1℃环境温度 0℃～50℃ 相对湿度 35%～85%（无冷凝） 接线方式接线端子产品符合《Q/320401HBD001-2000XMT 系列PID 智能温度调节仪》标准的要求型号编制说明CHB □ □ □ □ □ □ □ □ □□ □ (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11)序 号名 称 说 明⑴ 外 型 401: 48mm*48mm*100mm 402: 48mm*96mm*65mm 702: 72mm*72mm*85mm 902: 96mm*96mm*65mm ⑵ 控制方式 0：PID 控制 1: 位式控制 ⑶ 输入方式 1：热电偶输入 2：热电阻输入 ⑷ 输出方式 1：断续输出⑸ 制冷方式 0: 无制冷 1：位式制冷 2：比例制冷 ⑹ 报警方式 0:无报警 1:上限报警 2:下限报警 ⑺ 输入类型 1：K 分度 2：E 分度 3：Pt100 4：Cu50 6：J 分度 ⑻输出类型1：继电器触点开关输出 2:逻辑电平输出（用于控制SSR ） 3：单相可控硅过零触发输出（用于控制晶闸管） ⑼制冷类型0：无制冷输出 1：继电器触点开关输出 2：逻辑电平输出（用于控制SSR ）3：单相可控硅过零触发输出（用于控制晶闸管） ⑽报警类型0：无报警输出 1：继电器触点开关输出 2：逻辑电平输出（用于控制SSR ）3：单相可控硅过零触发输出（用于控制晶闸管）⑾温度范围1：0℃～100℃ 2：0℃～150℃ 3：0℃～400℃ 4：0℃～600℃ 5：0℃～800℃ 6：0℃～999℃尺寸®地 址：江苏省常州市新北区天安工业村A 加6楼总 机：05 销售热线：05售后服务：05 传 真：05 E-mail ：网 址：Http/版本号/修改号：1/2B B -239105612O U T 113114O U T 2G1 -G1 -G2 +G2 +AC220V50Hz18+147AWHlhKWK Hw单位：毫米型号 面框尺寸 壳体尺寸开孔尺寸 W H w h l KW KH CHB402 48 96 44 90 83 45 91 CHB 702 72 72 66 66 83 67 67 CHB 902 96969090839191面板各部分说明SET SVVR/SVPV⑤⑥⑨①②③④⑧⑦⑩⑴ 设定键（SET ） ⑵ 移位键（R/S ） ⑶ 减值键（Ⅴ） ⑷ 增值键（Λ） ⑸ 测量值显示单 元（PV ） ⑼ 报警指示灯（ALM ,红色） ⑽ 自整定指示灯（AT ，红色）操作进入每一种状态的操作程序 参数类型。

无线智能温控面板使用说明书目录1概述 (1)2产品技术参数 (1)3产品基本功能 (1)4显示说明 (2)4.1手动模式 (2)4.2编程模式 (3)4.3时钟显示和温湿度显示 (4)5模式说明 (6)5.1手动模式 (6)5.2编程模式 (6)6按键功能 (7)7面板选型 (8)8注意事项 (9)1概述LCW9200BWZ-DC3.0V智能温控面板是山东力创科技有限公司针对我国供水采暖系统自主开发、设计的一款无线智能温控面板。

通过温控面板内部高精度传感器，检测室温、湿度，并根据用户所设定的温度自动控制阀门状态，通过流量的调节来完成对室温的调节，从而从根本上解决了普通温控器通过频繁完全开启、关闭温控阀来调节温度造成温控阀（电机）使用寿命短的缺陷。

本温控面板具有手动控制、时段编程控制两种工作模式，实现智能调节，操作简单，方便用户使用。

2产品技术参数电源自身功耗小于30uA供电电压DC3.0V5号电池两节温、湿度特性温度测量范围-5℃～50℃控温范围5℃～35℃温度测量误差±1℃湿度测量范围20%～90%湿度测量误差测湿误差：±7%外形尺寸125mm×84mm×23mm(长×宽×厚）3产品基本功能✧日期/时钟实时显示及设定；✧室温测量及显示，显示分辨率：0.1℃；✧湿度测量及显示，显示分辨率：1%RH;✧手动、时段编程控制可选择、可设定；✧防冻功能，防冻温度及开启状态可设定。

当室温低于防冻设定温度后，阀门开启自动供暖，以防止室内结冰或冻坏管道；✧防锈功能；✧按键锁功能；✧电池可更换；4显示说明温控面板有两种工作模式：手动模式和编程模式。

4.1手动模式在手动模式下，有三种调控状态：阀开、阀关、设定温度调控。

（1）长按“电源”键3秒开机。

温控面板初次上电时为手动模式下设定温度调控状态。

如下图所示。

（2）短按“电源”键，温控面板进入手动模式下阀开状态，如下图所示。

C H B系列温控仪表说明书集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#接线说明A714+81AC220V50Hz G2 -G2 -G1 +G1 +O U T 2/A L M41113O U T 1126510932-B B图图2注： 1.图1中OUT1为主输出，如是AC 30A/220V 常开点；OUT2 一般用于报警或制冷2.图2为移项表的接线图，OUT1与OUT23. 继电器触点输出。

触点AC 3A/220V4.逻辑电平（用于固态继电器）DC 0~12V 电流值5.双向可控硅过零触发，用于控制晶闸管输出接线图：①继电器触点开关输出②逻辑电平输出 ③ 零触发输出NLJOUTOUTLRSSRN仪表自整定功能启动自整定：1. 启动自整定时，加热系统须处在工作状态，测温温度要求低于设定温度。

2. 按“SET ”键约5秒，进入参数设定状态，连续按“SET ”键 直至出现参数“LKV ”，将此参数值改为1。

再按“SET ”键至出现参数“ATV ”时，输入相应自整定类型号（1,2，3可选，一般用1），按“SET ”键约5秒AT 灯亮，SV 数据闪动，仪表开始自整定。

3. 长按“<”或“Ⅴ”键约5秒后放开，可以直接进入自整定状态 自整定结束后，AT 灯灭，仪表自动运算出一组适合加热系统的参数，仪表按新的PID 参数进行控制。

新的PID 参数可在仪表上查找。

CHB 系列 智能温度控制仪 使用说明书 首先感谢您选用汇邦产品，CN 系列是公司潜心研发的普及型智能温度控制仪。

它是以计算机芯片作主控单元，采用多重数字滤波电路、干扰自动恢复、PID 控制及自整定等功能。

产品具有测量精度高、控温准确稳定，抗干扰能力强、操作简单等优点，此款仪表适应性广、性价比极高.技术指标位：毫米⑴ 设定键（SET ）⑵ 移位键（R/S ）⑶ 减值键（Ⅴ） ⑷ 增值键（Λ） ⑸ 测量值显示单 元（PV ）⑹ 设定值显示单元（SV ） ⑺ 控制输出1指示灯（OUT1,绿色） ⑻ 控制输出2指示灯（OUT2,绿色） ⑼ 报警指示灯（ALM ,红色） ⑽ 自整定指示灯（AT ，红色）操作进入每一种状态的操作程序地 址：江苏省常州市新北区天安工业村A 加6楼总 机：05 销售热线：05售后服务：05传 真：05E-mail ： 网 址：H 版本号/修改号：1/2SPv=0 （无需回差值，则dv=0）。

恒温恒湿试验仪器操作手册目标本文档旨在提供有关恒温恒湿试验仪器的操作指南，以帮助用户正确、高效地使用该设备。

1. 引言恒温恒湿试验仪器用于模拟不同环境条件下的温度和湿度，以检测产品在这些条件下的性能和可靠性。

本操作手册将介绍如何正确操作恒温恒湿试验仪器。

2. 设备概述恒温恒湿试验仪器由以下主要部件组成：- 控制面板：用于设置和调节温度和湿度参数。

- 内腔：用于放置待测试产品的测试区域。

- 传感器：用于监测和测量内腔内的温度和湿度。

- 水箱：用于提供和调节试验室中的水分。

3. 操作流程请按照以下步骤正确操作恒温恒湿试验仪器：1. 开启电源并确保设备已经连接到稳定的电源供应。

2. 打开设备的控制面板。

3. 选择所需的温度和湿度参数，并进行设置。

根据产品要求和试验目的，选择合适的温湿度范围。

4. 将待测试产品放置到内腔中，并确保产品与传感器之间的距离足够，以保证准确的温湿度测量。

5. 关闭内腔门，并确保门口密封严密。

6. 确认设备的工作状态，包括温度和湿度参数。

7. 开始试验，并持续监测和记录试验过程中的温度和湿度变化。

8. 完成试验后，关闭设备并将产品取出。

4. 注意事项- 在操作设备前，请确保已阅读并理解本操作手册。

- 在设置温度和湿度参数前，请根据产品要求和试验目的进行合理的选择。

- 在打开和关闭设备时，需轻柔操作，以免造成损坏或误操作。

- 在试验过程中，注意监测内腔的温湿度变化，并及时采取措施调整。

- 使用恒温恒湿试验仪器时，请遵守相关安全操作规范，确保操作人员和设备的安全。

- 如有任何疑问或问题，请及时联系设备供应商或技术支持人员。

5. 总结本操作手册介绍了恒温恒湿试验仪器的基本操作流程和注意事项。

正确操作设备可以确保试验结果的准确性和可靠性，同时保护设备和操作人员的安全。

请在使用设备前详细阅读本手册，并遵循相关指示进行操作。

接线说明A714+81AC220V50Hz G2 -G2 -G1 +G1 +O U T 2/A L M41113O U T 1126510932-B B图1 图2注： 1.图1中OUT1为主输出，如是AC 30A/220V 则仅有一对常开点；OUT2 一般用于报警或制冷2.图2为移项表的接线图，OUT1与OUT2为同时输出3. 继电器触点输出。

触点AC 3A/220V （阻性负载）4.逻辑电平（用于固态继电器）DC 0~12V ，输出的最大电流值5.双向可控硅过零触发，用于控制晶闸管输出接线图：①继电器触点开关输出(NO ：常开) ②逻辑电平输出 ③ 双向可控硅过零触发输出NLJOUTOUTG1G2LNOUTLRSSRN仪表自整定功能 启动自整定：1. 启动自整定时，加热系统须处在工作状态，测温温度要求低于设定温度。

2. 按“SET ”键约5秒，进入参数设定状态，连续按“SET ”键 直至出现参数“LKV ”，将此参数值改为1。

再按“SET ”键至出现参数“ATV ”时，输入相应自整定类型号（1,2，3可选，一般用1），按“SET ”键约5秒AT 灯亮，SV 数据闪动，仪表开始自整定。

3. 长按“<”或“Ⅴ”键约5秒后放开，可以直接进入自整定状态自整定结束后，AT 灯灭，仪表自动运算出一组适合加热系统的参数，仪表按新的PID 参数进行控制。

新的PID 参数可在仪表上查找。

AT开始AT结束AT计算SVPVON ON OFF OFFPID控制ON-OFF控制CHB 系列 智能温度控制仪使用说明书首先感谢您选用汇邦产品，CN 系列是公司潜心研发的普及型智能温度控制仪。

它是以计算机芯片作主控单元，采用多重数字滤波电路、干扰自动恢复、PID 控制及自整定等功能。

产品具有测量精度高、控温准确稳定，抗干扰能力强、操作简单等优点，此款仪表适应性广、性价比极高.技术指标额定电压 180V ～240V ，50Hz 电源功耗 5W 准确度等级 1级 分辨率 1℃环境温度 0℃～50℃ 相对湿度 35%～85%（无冷凝） 接线方式接线端子产品符合《Q/320401HBD001-2000XMT 系列PID 智能温度调节仪》标准的要求型号编制说明CHB □ □ □ □ □ □ □ □ □ □ □ (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11)序 号 名 称 说 明⑴ 外 型 401: 48mm*48mm*100mm 402: 48mm*96mm*65mm 702: 72mm*72mm*85mm 902: 96mm*96mm*65mm ⑵ 控制方式 0：PID 控制 1: 位式控制 ⑶ 输入方式 1：热电偶输入 2：热电阻输入 ⑷ 输出方式 1：断续输出⑸ 制冷方式 0: 无制冷 1：位式制冷 2：比例制冷 ⑹ 报警方式 0:无报警 1:上限报警 2:下限报警 ⑺ 输入类型 1：K 分度 2：E 分度 3：Pt100 4：Cu50 6：J 分度 ⑻输出类型1：继电器触点开关输出 2:逻辑电平输出（用于控制SSR ）3：单相可控硅过零触发输出（用于控制晶闸管） ⑼制冷类型0：无制冷输出 1：继电器触点开关输出 2：逻辑电平输出（用于控制SSR ）3：单相可控硅过零触发输出（用于控制晶闸管）®地 址：江苏省常州市新北区天安工业村A 加6楼总 机：9 销售热线：7 售后服务：2 传 真：2E-mail ：网 址：Http/版本号/修改号：1/2B B -239105612O U T 113114O U T 2G1 -G1 -G2 +G2 +AC220V50Hz18+147A。

接线说明A714+81AC220V50Hz G2 -G2 -G1 +G1 +O U T 2/A L M41113O U T 1126510932-B B图1 图2注： 1.图1中OUT1为主输出，如是AC 30A/220V 则仅有一对常开点；OUT2 一般用于报警或制冷2.图2为移项表的接线图，OUT1与OUT2为同时输出3. 继电器触点输出。

触点AC 3A/220V （阻性负载）4.逻辑电平（用于固态继电器）DC 0~12V ，输出的最大电流值5.双向可控硅过零触发，用于控制晶闸管输出接线图：①继电器触点开关输出(NO ：常开) ②逻辑电平输出 ③ 双向可控硅过零触发输出NLJOUTOUTG1G2LNOUTLRSSRN仪表自整定功能 启动自整定：1. 启动自整定时，加热系统须处在工作状态，测温温度要求低于设定温度。

2. 按“SET ”键约5秒，进入参数设定状态，连续按“SET ”键 直至出现参数“LKV ”，将此参数值改为1。

再按“SET ”键至出现参数“ATV ”时，输入相应自整定类型号（1,2，3可选，一般用1），按“SET ”键约5秒AT 灯亮，SV 数据闪动，仪表开始自整定。

3. 长按“<”或“Ⅴ”键约5秒后放开，可以直接进入自整定状态自整定结束后，AT 灯灭，仪表自动运算出一组适合加热系统的参数，仪表按新的PID 参数进行控制。

新的PID 参数可在仪表上查找。

CHB 系列 智能温度控制仪 使用说明书 首先感谢您选用汇邦产品，CN 系列是公司潜心研发的普及型智能温度控制仪。

它是以计算机芯片作主控单元，采用多重数字滤波电路、干扰自动恢复、PID 控制及自整定等功能。

产品具有测量精度高、控温准确稳定，抗干扰能力强、操作简单等优点，此款仪表适应性广、性价比极高.技术指标型号编制说明CHB □ □ □ □ □ □ □□ □ □ □ 单位：毫米⑴ 设定键（SET ） ⑵ 移位键（R/S ） ⑶ 减值键（Ⅴ） ⑷ 增值键（Λ）®地 址：江苏省常州市新北区天安工业村A 加6楼 总 机：9销售热线：7售后服务：2传 真：2E-mail ： 网 址：Http/ 版本号/修改号：1/2B B -239105612O U T 113114O U T 2G1 -G1 -G2 +G2 +AC220V50Hz18+147A。

TCP系列 智能温度控制仪使用说明书首先感谢你选用赫明产品，CH系列是公司潜心研发的普及型智能温度控制仪。

它是以计算机芯片作为主控单元，采用多重数字滤波电路、干扰自动恢复、PID控制及自整定等功能。

产品具有测量精度高、控温准确稳定、抗干扰能力强、操作简单等优点、此款仪表适应性广、性价比极高。

产品符合《Q/320401HBD001-2000XMT系列PID智能温度调节仪》标准的要求□ 产品编制说明CH □ □ □ □ □ □ □ □ □ □ □（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）（11）□ 尺寸单位：毫米□ 面板各部分说明1、设定键2、左移键3、设定值加键4、设定值减键5、设定值窗口6、采样值窗口7、输出指示灯 8、报警1指示灯 9、报警2指示灯□操作1、在PID参数设定方式，每按一次（SET）键，将按顺序显示下表参数，但是根据订货规格，有些参数可能不出现，初始值也可能有所不同。

2、如需位式控制，请修改下列参数为Pv＝0 Dv＝下回差值，SPv＝0（无需回差值，则Dv＝0）2、自整定的准确使用控温精度对仪表而言关键是PID的参数要选择合理，但由于各种加热对象差异很大，PID参数也相差甚大，对非专业人士，可以通过自整定来达到较为理想的控温较果。

在参数自整定之前，先确定该控制系统是否允许在位式控制状态下（控制量是0%或100%）工作，若不允许，PID参数就须采用手工设置。

本仪表自整定的专家经验公式是根据自整定启动后的两次过冲幅值及自整定过程所用的时间经过运算后得出来的，因此启动自整定时测量值越是小于设定值，则自整定的效果越理想。

自整定过种中不要有异常的扰动（如负载的变化，打开箱门）和修改相关的参数（如测量值）的情况。

自整定给出的参数在某些情况下可能并不是最佳的，因此用户在某些使用过程中还须在此基础上进一步修改。

3、PID参数的手工整定当系统因环境温度变化很多或系统本身的差别造成系统控温达不到使用要求时，可依以下几种情况对PID参数进行调节，以达到使用要求：a)当系统在比例带范围内加热很少而又要冲温时，应增大比例带P。

）3、技术规格电源：85~265VAC、50Hz、7.5W使用环境：0~50 ℃10~85％RH（不结露）数字显示：5位红色LED显示显示范围：-19999~50000，超载时显示.显示分度间距：1、2、5小数点位置：可选择的5个不同位置传感器电压：10V/150mA输入信号：0~±25mV采样速度：10次/秒最大显示分度数：10000上电时显示倒计时9~0开机画面上电自动清零：自动清零范围取决于参数的范围。

比较控制输出：6种比较方式，通过设置选择：表示总值>比较设定值时输出：表示总值<比较设定值时输出：表示总值与给定值的正偏差>比较设定值时输出：表示总值与给定值的负偏差>比较设定值时输出：表示总值与给定值的偏差绝对值>比较设定值时输出：表示总值与给定值的偏差绝对值<比较设定值时输出尺寸接线端子图:5、参数一览表4、安装与接线第1组参数6、操 作6.2 参数设置说明仪表的参数分为2组，每个参数所在组在第5章《参数一览表》中列出。

★ 第1组参数之后及第2组参数均受密码控制，未设置密码时不能进入 ★、、 参数是否受密码控制可以通过参数选择。

设置为OFF 时，不受密码控制；设置为ON 时，若未设置密码，虽然可以进入、修改，但不能存入。

进入参数设置状态后，若1分钟以上无按键操作，仪表将自动退出设置状态。

6.3 比较控制输出比较值的设置方法 比较值在第1组参数。

① 按住设置键2秒以上不松开，进入设置状态，仪表显示② 单次按下键可以顺序选择本组其它参数③ 按键调出当前参数的原设定值，闪烁位为修正位④ 通过键移动修改位， 键增值、 键减值，将参数修改为需要的值⑤ 按键存入修改好的参数，自动转到下一参数。

若为本组最后1个参数，按键后将转到本组第1个参数。

重复② ~ ⑤步，可设置本组的其它参数。

★ 如果修改后的参数不能存入，是因为 参数被设置为ON ，使该参数受密码控制，应先设置密码。

CH-402、902智能型数字显示温度控制器说明书CH-402、902智能型数字显示温度控制器说明书1.引言本文档为CH-402、902智能型数字显示温度控制器的说明书。

本产品具有精确的温度控制能力，可广泛应用于工业、商业和家庭等领域。

本说明书将详细介绍产品的组成部分、安装步骤、使用方法、维护保养以及故障排除等相关内容。

请仔细阅读本说明书，并按照要求正确操作使用本产品。

2.产品概述CH-402、902智能型数字显示温度控制器是一种先进的温度控制设备，具有数字显示、精确控温、快速响应等特点。

产品由以下几部分组成：- 温度显示屏：用于显示当前温度和设定温度。

- 按键面板：用于设置设定温度、选择控温模式等操作。

- 温度传感器：用于感知环境温度，并将信号传输给温度控制器。

3.安装步骤3.1 安装位置选择选择安装位置时，请确保以下几点：- 远离直接阳光照射和高温物体。

- 远离湿度较高的地方，避免温度控制器受潮。

- 避免与其他设备过于接近，以免影响温度控制效果。

3.2 电源接线将温度控制器的电源线与电源插座连接，确保接线牢固可靠。

3.3 温度传感器连接将温度传感器的接线插头与温度控制器上对应的接口连接，确保连接牢固。

4.使用方法4.1 温度设定按键面板上的设定按钮进入温度设定模式，使用上下按钮设置所需的设定温度，按下确认按钮保存设定。

4.2 控温模式选择按键面板上的模式按钮选择控温模式。

本产品提供了自动控温模式和手动控温模式两种选择。

4.3 温度显示温度显示屏将显示当前环境温度和设定温度。

温度以数字形式显示，通过±按钮可切换温度单位（摄氏度或华氏度）。

5.维护保养5.1 清洁定期使用干净、柔软的布擦拭温度显示屏和按键面板。

避免使用有腐蚀性的溶剂或刷子清洗。

5.2 维修如遇到故障，请不要私自维修，应联系售后服务中心或专业维修人员进行维修。

6.故障排除以下是温度控制器可能出现的故障及对应的排除方法：- 温度显示异常：检查温度传感器连接是否正常，若连接松动请重新插紧；若问题仍未解决，请联系售后服务中心。

CH系列数字控制器使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并请妥善保存，以便随时参考。

警告●如果仪器失效或发生错误，可能引起系统故障，安装外部保护电路以防此类事故发生。

●为防止触电，失火或仪器失效，所有接线完成后方可供电。

●为防火，防爆或仪器失效，请在仪器所允许的范围内使用。

●严禁在有易燃、易爆气体的场所中使用该仪器。

●为防止触电，严禁触摸高压组件，如接线端子。

●为防止出现故障，严禁自行拆开，修理或修改仪器。

◆概述CH系列温度控制器有以下几个主要特点：✧双排分别显示测量值和设定值✧热电偶、热电阻、线性信号万能输入✧硬件RS485光电隔离通信接口支持MODBUS/RTU协议✧PID控制, 自整定功能✧自动/手动模式可选✧RAMP斜坡曲线控制功能✧提供DC24V馈电输出,给外部变送器供电✧光电隔离外部触点输入实现第二级菜单设定和其他功能✧主路控制输出：继电器,逻辑输出,电压,电流连续输出✧加热/制冷功能可选✧用户可以自行设定测量范围的上/下限✧可自行设定最大输出功率✧两路可编程式报警✧摄氏／华氏(℃/℉)温度单位转换◆定货代码请仔细参考以下定货代码,在定单中准确阐明所需的功能,以免出现歧义。

同时，收货后请核对所需仪表是否与此代码一致。

型号举例: CH 902 F K02 - M *AN – NN此型号表示出厂设置为:K信号输入，量程0-400?，继电器接点输出，带1路上限偏差报警，尺寸为96*96mm, 并附有AT功能，PID动作的万能输入仪表。

注：若需其它特殊功能，如自动/手动转换;RS485通信;RAMP功能等请在定单中另附说明。

◆各项功能描述⏹输入本仪表可设定为以下几种输入信号:✧IEC 584 热电偶输入信号量程区间代码量程(?)精度01 0 ~ 2000.1/1?02 0 ~ 4000.1/1?03 0 ~ 6000.1/1?04 0 ~ 8000.1/1?05 0 ~ 10000.1/1?06 0 ~ 12000.1/1?K07 0 ~ 13720.1/1?01 0 ~ 2000.1/1?02 0 ~ 4000.1/1?03 0 ~ 6000.1/1?04 0 ~ 8000.1/1?05 0 ~ 10000.1/1?J06 0 ~ 12000.1/1?01 0 ~ 16000.1/1?R* 02 0 ~ 17690.1/1?01 0 ~ 16000.1/1?S* 02 0 ~ 17690.1/1?01 400 ~ 18200.1/1?B* 02 0 ~ 18200.1/1?01 0 ~ 8000.1/1?E 02 0 ~ 10000.1/1?01 0 ~ 12000.1/1?N 02 0 ~ 13000.1/1?01 0.0 ~ 400.00.1/1?02 0.0 ~ 100.00.1/1?03 0.0 ~ 200.00.1/1?T04 0.0 ~ 350.00.1/1?✧IEC 751 热电阻输入信号量程区间代码量程(?)精度01 -199.9 ~ 649.00.1?02 -199.9 ~ 200.00.1?05 -100.0 ~ 200.00.1?08 0.0 ~ 200.00.1?Pt100订货代码为D10 0.0 ~ 500.00.1?01 -50 ~ 100.00.1?02 -50 ~ 150.00.1?03 -50 ~ 50.00.1?04 0.0 ~ 50.00.1?05 0.0 ~ 100.00.1?Cu50订货代码为C 06 0.0 ~ 150.00.1?✧线性信号输入信号代码量程精度电压0/1-5V V-1999~9999 0.2%F.S.电流0/4-20mA A-1999~9999 0.2%F.S 注：线性信号输入量程可自由设置，仪表显示及控制将与输入信号自动对应。

温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。

二、基本功能：2.1 温度测量范围：-25℃～+80℃±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。

三、技术指标：3.1电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。

四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。

当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。

4.2 湿度控制：当被测环境湿度超过设定湿度上限时。

如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。

当被测环境湿度超过设定湿度上限时。

如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。

温湿度控制仪使用说明书温湿度控制仪，具有温湿度同时数字显示，控制值分别显示、定时打印记录等功能，仪表同时具有电压监测功能，缺水保护功能（内部有水位传感器输入接口，只要配接水位传感器，就可以适用需要缺水指示或报警的场合），内置循环定时器，使控制更加灵活，设备配上该仪表，将使其具有很高的自动控制功能。

一、主要技术指标1.1控温范围：0℃----50℃1.2控温灵敏度：±0.5℃控湿灵敏度：±2%RH1.3测温准确度：±0.3℃测湿准确度：5% ~ 7%RH1.4温、湿度控制值及上、下限：可以由用户根据需要设定。

1.5打印记录定时范围：0---999秒可设定。

1.6循环定时器定时范围：工作时间0---9.9分钟、停止时间0---9.9分钟。

1.7上位机通信定时范围：0---9.9分钟。

1.8上限工作延时设定范围：0---9.9分钟。

1.9控温输出功率：电压220V±10%AC、电流5A；控湿输出功率：电流3A；风机输出功率：电流1A。

1.10仪表工作环境条件：0℃---±45℃，相对湿度不大于85%。

1.11仪表工作电压：220V±10%；仪表功耗：<6瓦。

1.12温、湿度传感器：（智能型）1.13仪表安装开空尺寸：1 50×75（mm）。

1.14仪表外形尺寸：160×80×170（mm）。

1.15仪表重量：<1kg1.16打印机：(可扩展)二、工作原理本仪表将干、湿温传感器的等效信号转成相应的数字信号，再由微处理器进行处理后显示和智能控制。

（用户如需定时打印温度和湿度，仪表可扩展时钟和打印机接口。

扩展后，仪表能根据设定的打印时间，定时打印“年、月、日、时、分”和当时的温度、湿度。

使用时应把仪表后面板标有打印机接口（R、T）字样的两个接线端与打印机后面板对应的接线端相连，并把220V交流电源接到打印机后面板标有相，中的接线端。

chb702FX02-MVAN温控器设置参数一、chb702FX02-MVAN温控器怎样设置各个参数chb702FX02-MVAN温控器上限设置：按SET键选择显示“SHP”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数，该参数表示告警点高于主控设定点的相差值。

chb702FX02-MVAN温控器下限设置：按SET键选择显示“SLP”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数，该参数表示告警点低于主控设定点的相差值。

二、chb702FX02-MVAN温控器如何正确调节1、按功能选择键进入温度上限设置状态，此刻上屏显示设定值，下屏显示“1-H”,上限值通过增加或减小设置，-50℃到99℃可调，出厂设置上限为30℃。

2、再按功能键进入温度下限设置状态，此刻上屏显示设定值，下屏显示“1-L”，下限值通过增加或减小设置，-50℃大99℃可调，出厂设置下限为20℃。

例如，设置温度上限为40℃，温度下限为20℃，加热升温型控制器将在环境温度20℃时启动负载(如加热器等)加热，在温度高于40℃时停止负载加热，以控制环境温度在20~40℃之内，风扇降温型控制器将在环境温度高于40℃启动负载(如风扇等)降温，在温度低于20℃停止负载降温，以控制环境温度在20~40℃之内3、再按功能选择键进入温度修正状态，此刻上屏显示当前测量的温度值，下屏显示“1-C”，温度值可通过增加或减小键修正，-50℃到99℃可调，温度值在出厂已经过校准，无特殊情况客户无需校准。

4、按功能选择键进入湿度上限设置状态，此刻上屏显示设定值，下屏显示“2-H”，湿度上限通过增加或减小键设置，0[%]RH到99[%]RH可调，出厂设置上限为92[%]RH。

5、再按功能选择键进入湿度下限设置状态，此刻上屏显示设定值，下屏显示“2-L”，湿度下限通过增加或减少键设置，0[%]RH 到99[%]RH可调，出厂设置湿度下限为82[%]RH。
