单控电磁阀和双控电磁阀的工作原理 在气路

电磁阀的作用及工作原理电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。

用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

那么电磁阀工作原理是什么？电磁阀工作原理，电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。

这样通过控制电磁铁的电流通断就控制了机械运动。

电磁阀的作用与原理：电磁阀就是用电磁力开启或关闭的阀门。

用在气路或液路上。

结构和种类非常多，但是动作原理都基本一样。

控制电路输入一个电信号，电磁阀内就相应产生一个磁信号，这个磁信号驱动电磁铁产生一个动作，阀门的开闭就产生一个对应。

电磁阀有别于其他阀门（手控、气控、液控、机控......）的突出特点是便于实现自动控制。

电磁阀用在一些净水器里，可能是这些地方需要自动控制或者联动。

电磁阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。

常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。

线圈断电后，电磁力消失，衔铁因自重下落复位。

同时依靠介质压力，主副阀得以紧密关闭。

常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯推动主阀阀杯下，压紧主阀阀座，阀门关闭。

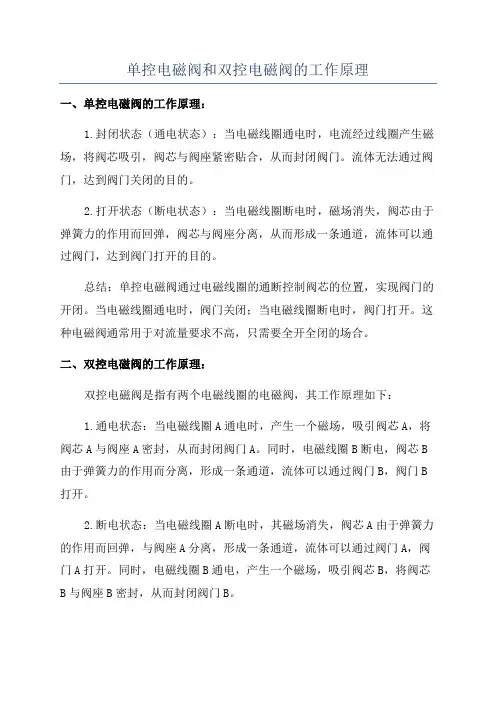

单控电磁阀和双控电磁阀的工作原理一、单控电磁阀的工作原理：1.封闭状态（通电状态）：当电磁线圈通电时，电流经过线圈产生磁场，将阀芯吸引，阀芯与阀座紧密贴合，从而封闭阀门。

流体无法通过阀门，达到阀门关闭的目的。

2.打开状态（断电状态）：当电磁线圈断电时，磁场消失，阀芯由于弹簧力的作用而回弹，阀芯与阀座分离，从而形成一条通道，流体可以通过阀门，达到阀门打开的目的。

总结：单控电磁阀通过电磁线圈的通断控制阀芯的位置，实现阀门的开闭。

当电磁线圈通电时，阀门关闭；当电磁线圈断电时，阀门打开。

这种电磁阀通常用于对流量要求不高，只需要全开全闭的场合。

二、双控电磁阀的工作原理：双控电磁阀是指有两个电磁线圈的电磁阀，其工作原理如下：1.通电状态：当电磁线圈A通电时，产生一个磁场，吸引阀芯A，将阀芯A与阀座A密封，从而封闭阀门A。

同时，电磁线圈B断电，阀芯B 由于弹簧力的作用而分离，形成一条通道，流体可以通过阀门B，阀门B 打开。

2.断电状态：当电磁线圈A断电时，其磁场消失，阀芯A由于弹簧力的作用而回弹，与阀座A分离，形成一条通道，流体可以通过阀门A，阀门A打开。

同时，电磁线圈B通电，产生一个磁场，吸引阀芯B，将阀芯B与阀座B密封，从而封闭阀门B。

总结：双控电磁阀通过两个电磁线圈的通断控制两个阀芯的位置，实现阀门的开闭。

当电磁线圈A通电时，阀门A关闭，阀门B打开；当电磁线圈A断电时，阀门A打开，阀门B关闭。

这种电磁阀通常用于需要控制流量的场合，可以实现不同程度的开启。

综上所述，单控电磁阀和双控电磁阀的工作原理分别通过电磁线圈的通断控制阀芯的位置，实现阀门的开闭。

两者适用于不同的场合，单控电磁阀适用于对流量要求不高，只需要全开全闭的场合；双控电磁阀适用于需要控制流量的场合，可以实现不同程度的开启。

电磁阀接线图及原理图电磁阀是一种控制液压、气动系统中液体或气体流动的重要元件，其接线图及原理图是使用电磁阀的基础知识。

本文将详细介绍电磁阀的接线图及原理图，帮助读者更好地理解和应用电磁阀。

一、电磁阀的接线图。

电磁阀的接线图通常由控制端子、电源端子和工作端子组成。

控制端子用于接入控制信号，电源端子用于接入电源，工作端子用于接入被控制的设备。

在实际应用中，根据电磁阀的类型和工作特性，接线图可能会有所不同。

下面以常见的两种电磁阀为例，介绍它们的接线图。

1. 单通电磁阀接线图。

单通电磁阀一般具有两个工作端子，用于控制液体或气体的通断。

其接线图如下：（图1 单通电磁阀接线图）。

在这个接线图中，控制端子通过控制信号使电磁铁通电，从而吸引阀芯使介质通路打开或关闭。

电源端子接入电源，工作端子接入被控制的设备。

通过这样的接线方式，可以实现对液体或气体的精确控制。

2. 双通电磁阀接线图。

双通电磁阀一般具有三个工作端子，用于控制两路液体或气体的通断。

其接线图如下：（图2 双通电磁阀接线图）。

在这个接线图中，控制端子同样通过控制信号使电磁铁通电，从而吸引阀芯使介质通路打开或关闭。

电源端子接入电源，工作端子则分别接入两路被控制的设备。

通过这样的接线方式，可以实现对两路液体或气体的独立控制。

二、电磁阀的原理图。

电磁阀的原理图通常用于说明电磁阀的工作原理和内部结构。

通过原理图，可以清晰地看到电磁铁、阀芯、阀体等部件的结构和工作原理，有助于理解电磁阀的工作过程。

（图3 电磁阀原理图）。

在这个原理图中，可以看到电磁阀的内部结构，包括电磁铁、阀芯、弹簧、阀体等部件。

当控制端子接收到控制信号时，电磁铁激磁产生磁场，吸引阀芯使介质通路打开或关闭。

当控制信号消失时，弹簧的作用使阀芯恢复原位，介质通路再次打开或关闭。

通过这样的工作原理，电磁阀可以实现对液体或气体的精确控制。

总结。

本文详细介绍了电磁阀的接线图及原理图，通过对接线图和原理图的解析，帮助读者更好地理解和应用电磁阀。

气动基础进/排气口画在正方形下面P是进气口R 是排气口输出口画在正方形上面AB 是输出口★二位二通电磁阀原理1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2）分步直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

★两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

★两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

这相当于“自锁”。

★两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

这相当于“自锁”。

基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

单控电磁阀和双控电磁阀的工作原理在气路（或液路）上来说，两位三通电磁阀具有 1 个进气孔（接进气气源）、1 个出气孔（提供给目标设备气源）、1个排气孔（一般安装一个消声器，如果不怕噪音的话也可以不装。

两位五通电磁阀具有 1 个进气孔（接进气气源）、1 个正动作出气孔和 1 个反动作出气孔（分别提供给目标设备的一正一反动作的气源）、 1 个正动作排气孔和 1 个反动作排气孔（安装消声器）。

对于小型自动控制设备，气管一般选用8~12mm勺工业胶气管。

电磁阀一般选用日本SMC高档一点，不过是小日本的产品）、台湾亚德客（实惠，质量也不错）或其它国产品牌等等。

在电气上来说，两位三通电磁阀一般为单电控（即单线圈），两位五通电磁阀一般为双电控（即双线圈）。

线圈电压等级一般采用DC24V AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断勺，常开型指线圈没通电时气路是通勺。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通（正动作出气孔有气），即使给正动作线圈断电后正动作气路仍然是接通勺，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通（反动作出气孔有气），即使给反动作线圈断电后反动作气路仍然是接通勺，将会一直维持到给正动作线圈通电为止。

这相当于“自锁”。

基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

A 单电控原理图单电磁阀是通过控制电磁线圈的电流通断以及弹簧作用，来控制阀芯的运动，达到控制阀的开闭!血通电时通电时通电单m 揑左动代电兰阀的功件临理图动作示意图右侧的线圈得电，左侧弹簧压缩工作口工作口 n z\-- WAll 摆气□ H I L 阀芯 L± ~A r.-^ 口 U 1HFI昱W 撐气口 进汽口 排气口右侧的线圈失电，左侧弹簧伸出B.双电控原理双电控电磁阀通过两侧电磁线圈的得电、失电来控制开闭，当一个线圈失电，另一个未得电时可以保持阀芯不动，称为有记忆功能的阀。

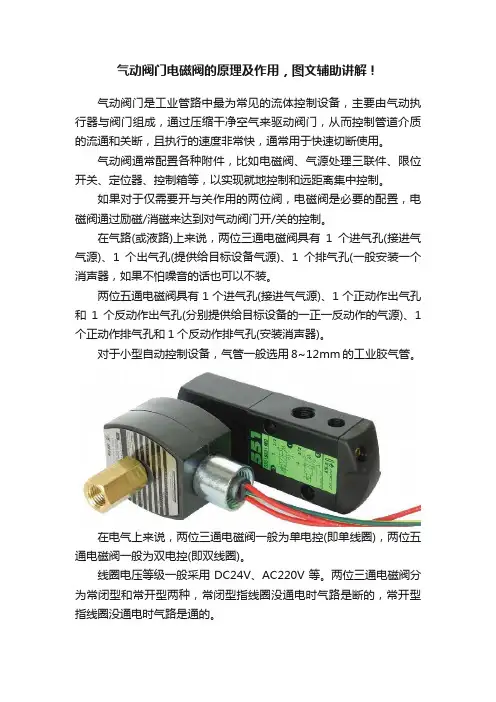

气动阀门电磁阀的原理及作用，图文辅助讲解！气动阀门是工业管路中最为常见的流体控制设备，主要由气动执行器与阀门组成，通过压缩干净空气来驱动阀门，从而控制管道介质的流通和关断，且执行的速度非常快，通常用于快速切断使用。

气动阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等，以实现就地控制和远距离集中控制。

如果对于仅需要开与关作用的两位阀，电磁阀是必要的配置，电磁阀通过励磁/消磁来达到对气动阀门开/关的控制。

在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

（1）常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

（2）常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

这相当于“自锁”（即所谓的记忆功能）。

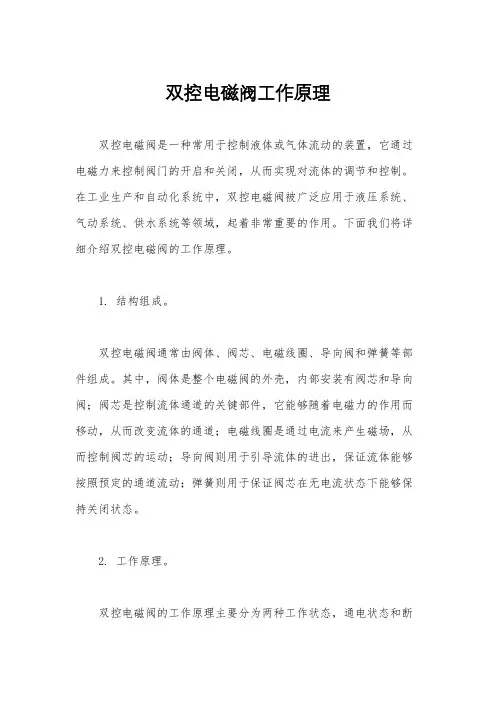

双控电磁阀工作原理双控电磁阀是一种常用于控制液体或气体流动的装置，它通过电磁力来控制阀门的开启和关闭，从而实现对流体的调节和控制。

在工业生产和自动化系统中，双控电磁阀被广泛应用于液压系统、气动系统、供水系统等领域，起着非常重要的作用。

下面我们将详细介绍双控电磁阀的工作原理。

1. 结构组成。

双控电磁阀通常由阀体、阀芯、电磁线圈、导向阀和弹簧等部件组成。

其中，阀体是整个电磁阀的外壳，内部安装有阀芯和导向阀；阀芯是控制流体通道的关键部件，它能够随着电磁力的作用而移动，从而改变流体的通道；电磁线圈是通过电流来产生磁场，从而控制阀芯的运动；导向阀则用于引导流体的进出，保证流体能够按照预定的通道流动；弹簧则用于保证阀芯在无电流状态下能够保持关闭状态。

2. 工作原理。

双控电磁阀的工作原理主要分为两种工作状态，通电状态和断电状态。

当电磁线圈通电时，电流会通过电磁线圈产生磁场，这个磁场将会作用于阀芯上，使得阀芯受到电磁力的作用而向开启方向移动。

当阀芯移动到一定位置时，流体就可以通过阀体的通道流动，从而实现对流体的控制。

此时，导向阀会保证流体按照预定的通道流动，而弹簧则会保证在没有电流的情况下，阀芯能够回到关闭状态。

当电磁线圈断电时，磁场消失，电磁力也消失，阀芯受到弹簧的作用而回到关闭状态，流体通道被关闭，流体无法流动。

3. 工作特点。

双控电磁阀具有以下几个工作特点：（1）快速响应，双控电磁阀在接收到控制信号后，能够迅速响应并实现对流体的控制，响应速度快。

（2）可靠性高，双控电磁阀的结构简单，工作稳定可靠，能够长时间稳定工作。

（3）使用灵活，双控电磁阀可以根据实际需要进行组合使用，实现多种复杂的控制要求。

（4）维护方便，双控电磁阀的零部件可以进行拆卸和更换，维护方便。

4. 应用领域。

双控电磁阀广泛应用于液压系统、气动系统、供水系统等领域。

在液压系统中，双控电磁阀常用于控制液压油的流动和压力，用于控制液压缸、液压马达等执行元件的动作；在气动系统中，双控电磁阀常用于控制气体的流动和压力，用于控制气缸、气动执行元件的动作；在供水系统中，双控电磁阀常用于控制水的流动和压力，用于控制水泵、阀门等设备的开关。

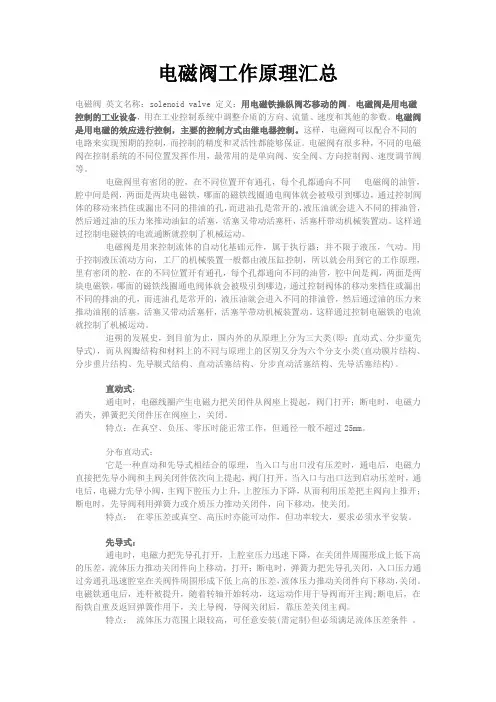

电磁阀工作原理汇总电磁阀英文名称：solenoid valve 定义：用电磁铁操纵阀芯移动的阀。

电磁阀是用电磁控制的工业设备，用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀是用电磁的效应进行控制，主要的控制方式由继电器控制。

这样，电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同电磁阀的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。

这样通过控制电磁铁的电流通断就控制了机械运动。

电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。

用于控制液压流动方向，工厂的机械装置一般都由液压缸控制，所以就会用到它的工作原理，里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

追朔的发展史，到目前为止，国内外的从原理上分为三大类(即：直动式、分步童先导式)，而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。

直动式：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，关闭。

什么是二位三通或五通电磁阀两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，英格索兰电磁阀一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理再简单谈一下吧。

在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

英格索兰断油阀两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

电磁阀一般选用日本SMC(高档一点，英格索兰止逆阀不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

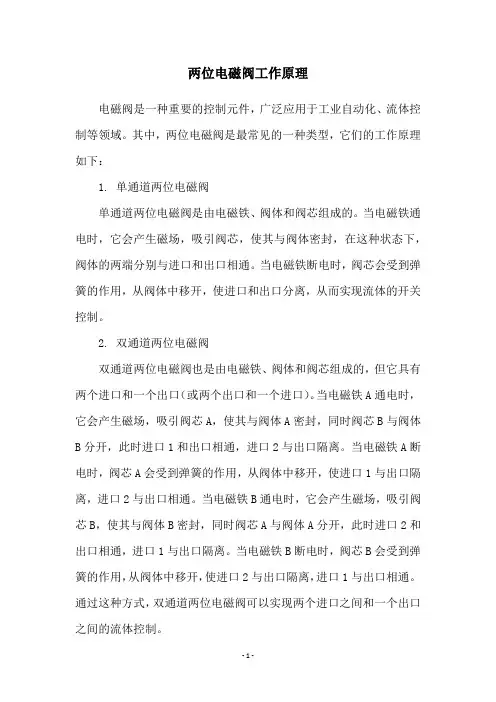

两位电磁阀工作原理
电磁阀是一种重要的控制元件，广泛应用于工业自动化、流体控制等领域。

其中，两位电磁阀是最常见的一种类型，它们的工作原理如下：
1. 单通道两位电磁阀
单通道两位电磁阀是由电磁铁、阀体和阀芯组成的。

当电磁铁通电时，它会产生磁场，吸引阀芯，使其与阀体密封，在这种状态下，阀体的两端分别与进口和出口相通。

当电磁铁断电时，阀芯会受到弹簧的作用，从阀体中移开，使进口和出口分离，从而实现流体的开关控制。

2. 双通道两位电磁阀
双通道两位电磁阀也是由电磁铁、阀体和阀芯组成的，但它具有两个进口和一个出口（或两个出口和一个进口）。

当电磁铁A通电时，它会产生磁场，吸引阀芯A，使其与阀体A密封，同时阀芯B与阀体B分开，此时进口1和出口相通，进口2与出口隔离。

当电磁铁A断电时，阀芯A会受到弹簧的作用，从阀体中移开，使进口1与出口隔离，进口2与出口相通。

当电磁铁B通电时，它会产生磁场，吸引阀芯B，使其与阀体B密封，同时阀芯A与阀体A分开，此时进口2和出口相通，进口1与出口隔离。

当电磁铁B断电时，阀芯B会受到弹簧的作用，从阀体中移开，使进口2与出口隔离，进口1与出口相通。

通过这种方式，双通道两位电磁阀可以实现两个进口之间和一个出口之间的流体控制。

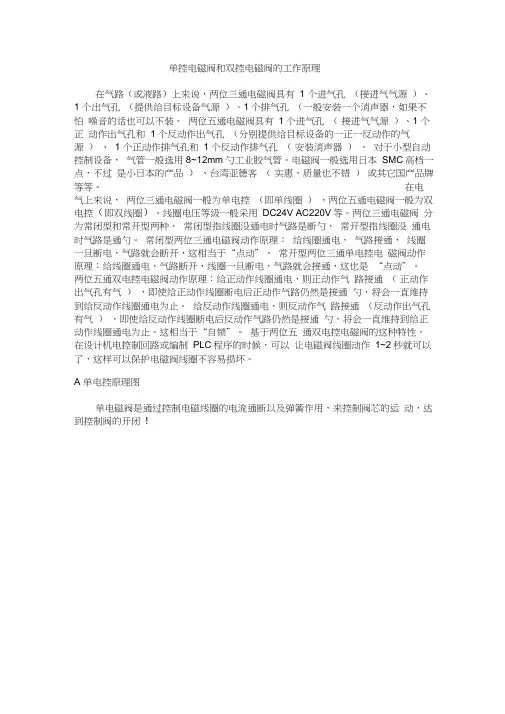

单控电磁阀与双控电磁阀得工作原理在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音得话也可以不装。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔与１个反动作出气孔(分别提供给目标设备得一正一反动作得气源)、1个正动作排气孔与1个反动作排气孔(安装消声器)。

对于小型自动控制设备,气管一般选用８~12mm得工业胶气管。

电磁阀一般选用日本SMＣ(高档一点,不过就是小日本得产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。

在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)、线圈电压等级一般采用ＤC24Ｖ、AＣ2２0V等。

两位三通电磁阀分为常闭型与常开型两种,常闭型指线圈没通电时气路就是断得,常开型指线圈没通电时气路就是通得。

常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”、常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也就是“点动”。

两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然就是接通得,将会一直维持到给反动作线圈通电为止。

给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然就是接通得,将会一直维持到给正动作线圈通电为止。

这相当于“自锁"。

基于两位五通双电控电磁阀得这种特性,在设计机电控制回路或编制PＬC程序得时候,可以让电磁阀线圈动作1～２秒就可以了,这样可以保护电磁阀线圈不容易损坏。

A 单电控原理图单电磁阀就是通过控制电磁线圈得电流通断以及弹簧作用,来控制阀芯得运动,达到控制阀得开闭！动作示意图右侧得线圈得电,左侧弹簧压缩右侧得线圈失电,左侧弹簧伸出Ｂ。

工业自动化生产线系统气动原理及气动回路原理图电气控制电路组成本系统电气控制部分集电源控制模块、按钮模块、可编程控制器模块、变频器模块等于一体。

系统采用模块式设计，各个模块均为通用模块，可以互换，扩展性强，提供的PLC 实训内容全面、丰富，锻炼学生的实际动手能力，整个实训过程简单、明了、易懂、易学。

在本系统上，所有电气元件均连接到接线端子排上，通过接线端子排连接到安全插孔，由安全接插孔连接到各个模块，提高实训考核装置的安全性。

气动原理及气动回路原理图1.气动执行元件部分：单杆气缸、薄型气缸、气动手指、导杆气缸、双导杆气缸、旋转气缸。

2.气动控制元件部分：单控电磁阀、双控电磁阀。

3.气缸示意图注：气缸的正确运动使物料到达相应的位置，只要交换进出气的方向就能改变气缸的伸出(缩回）运动，气缸两侧的磁性开关可以识别气缸是否已经运动到位。

4.单向电磁阀示意图注：单向电控阀用来控制气缸单向运动，实现气缸的伸出、缩回运动。

与双向电控阀区别在双向电控阀初始位置是任意的可以控制两个位置，而单控初始位置是固定的只能控制一个方向5.气动手指控制示意图注：上图中手爪夹紧由单向电控气阀控制，当电控气阀得电，手爪夹紧，当电控气阀断电后，手爪张开。

父亲的格局决定家庭的方向一个家庭的福气运道，不是凭空出现的，它是家庭成员共同努力得来的。

家庭要想和谐兴旺，首先要走对方向，父亲的格局就决定着家庭的发展方向。

曾国藩曾说：“谋大事者首重格局”,心中格局的大小，决定了眼光是否长远，眼光是否长远又决定了事物的成败。

家庭的发展不是一个一蹴而就的过程，家庭需要经营，需要规划。

由于社会分工的不同，父亲作为家庭中的男性，承担着家庭领导者的职能，是家庭“权威”的代表。

作为家庭列车的火车头，父亲的眼光要远，格局要大，只有父亲的格局大，才能确保家庭的发展方向不出错。

老话说“不是一家人，不进一家门”,人的一生中有大部分时间都在家庭中度过，观念、思想等都会通过家人间潜移默化的影响来传递。

电磁阀双电控和单电控区别
单电控电磁阀：
即只有一个电磁线圈，一般用在2位3通电磁阀，线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

双电控电磁阀：
即有两个电磁线圈，一般用在两位五通电磁阀，两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

这相当于“自锁”。

基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒，可以保护电磁阀线圈不容易损坏。

电磁阀知识详解电磁阀介绍电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

分类：国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)，按照气路数分为2位2通，2位3通，2位4通，2位5通。

电磁阀分为单电控和双电控，指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称为双电控，2位2通，2位3通一般时是单电控（单线圈），2位4通，2位5通可以是单电控（单线圈），也可以是双电控（双线圈）。

一、按被控制管路内的介质及使用工况的不同可将电磁阀分为：液用电磁阀、气用电磁阀、蒸汽电磁阀、燃气电磁阀、油用电磁阀、消防专用电磁阀、制冷电磁阀、防腐电磁阀、高温电磁阀、高压电磁阀、无压差电磁阀、超低温电磁阀（深冷电磁阀）、真空电磁阀等。

二、按电磁阀内部结构不同可分为先导式、直动式、复合式、反冲式、自保持式、脉冲式、双稳态、双向型等。

三、按电磁阀的使用材质不同可分为：铸铁体（灰口铸铁、球墨铸铁）、铜体（铸铜、锻铜）、铸钢体、全不锈钢体（304、316）、非金属材料（ABS、聚四氟乙烯）。

四、按管道中介质的压力不同可分为：真空型（-0.1~0Mpa）、低压型（0~0.8Mpa）、中压型（1.0~2.5Mpa）、高压型（4.0~6.4Mpa）、超高压型（10~21Mpa）五、按介质温度不同可分为：常温型（~）、中温型（~）、高温型（~）、超高温型（~）、低温型（~）、超低温型（）。

单控电磁阀和双控电磁阀的工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V 等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

这相当于“自锁”。

基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

A 单电控原理图单电磁阀是通过控制电磁线圈的电流通断以及弹簧作用，来控制阀芯的运动，达到控制阀的开闭! 动作示意图右侧的线圈得电，左侧弹簧压缩右侧的线圈失电，左侧弹簧伸出B.双电控原理双电控电磁阀通过两侧电磁线圈的得电、失电来控制开闭，当一个线圈失电，另一个未得电时可以保持阀芯不动，称为有记忆功能的阀。

电磁阀工作原理解析国内外的电磁阀从原理上分为三大类(即：直动式、分步量先导式)，而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。

在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。

线圈电压等级一般采用DC24V、AC220V等。

两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。

常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。

常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。

两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

这相当于“自锁”。

基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

电磁阀在液路系统中用来实现液路的通断或液流方向的改变，它一般具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。

阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀。

电磁阀安装后，一般所有接口都应该是连接好了的，所谓工作位置指的是阀芯的位置。

阀芯在线圈不通电时处在甲位置，在线圈通电时处在乙位置，阀芯在不同位置时，对各接口起到或接通或封闭的作用。
