PT100铂电阻温度变送器

pt100变送器原理
PT100是一种温度传感器，利用铂电阻材料的电阻与温度之间
的关系来测量温度。

PT100变送器通过测量电阻值来确定温度，并将其转换为与温度成比例的电信号。

其工作原理如下：
1. PT100元件：PT100元件是一个由铂电阻制成的传感器。

它
的电阻随温度变化而变化，呈现出一种线性关系。

通常，
PT100元件的电阻随温度的上升而增加。

2. 电桥电路：PT100变送器中通常使用电桥电路来测量PT100
元件的电阻值。

电桥电路包括四个电阻，其中一个是PT100
元件，另外三个是已知电阻。

这四个电阻按特定的方式连接在一起，形成一个电桥。

3. 激励电压：为了使电桥正常工作，需要提供一个激励电压。

激励电压通常源自一个恒流源或一个恒压源。

4. 比例电压：当电桥电路处于平衡状态时，电桥两侧产生的电压为零。

而当PT100元件的电阻值发生变化时，电桥电路将
失去平衡，导致电桥两侧产生一个比例电压。

这个比例电压与PT100元件的电阻值和温度之间存在一个线性关系。

5. 信号处理：比例电压通过信号处理电路进行放大、滤波和线性化处理。

最终，转换为标准的电信号输出，如4-20mA或0-10V。

6. 温度计算：最后，将输出的电信号与预先确定的校准曲线进
行比较，从而将电信号转换为相应的温度值。

这样就可以实时监测和测量温度。

总之，PT100变送器利用PT100元件的电阻与温度之间的线性关系，通过电桥电路测量电阻值，并将其转换为与温度成比例的电信号。

通过信号处理和温度计算，可以准确地测量温度值。

pt100热电阻温度计参数
PT100热电阻温度计是一种常见的温度测量装置，它利用了铂元素的电阻率随温度变化的特性来实现温度测量。

以下是关于
PT100热电阻温度计的参数：
1. 温度范围，PT100热电阻温度计通常适用于-200°C至
+600°C的温度范围，这使得它在许多工业应用中都能够满足温度测量的需求。

2. 精度等级，PT100热电阻温度计的精度通常根据国际标准IEC 60751来分类，常见的精度等级包括A类（±0.15°C），B类（±0.3°C）和⅓B类（±0.1°C）。

不同的精度等级适用于不同的应用场景，用户可以根据需求选择合适的精度等级。

3. 铂元素电阻值，PT100热电阻温度计中的“PT”表示使用的是铂元素，而“100”表示在0°C时的电阻值为100欧姆。

随着温度的变化，铂元素的电阻值也会相应变化，这种特性被用来实现温度测量。

4. 工作原理，PT100热电阻温度计利用了铂元素的电阻随温度
变化的特性。

当温度发生变化时，铂元素的电阻值也会发生变化，
通过测量电阻值的变化，就可以计算出当前的温度值。

5. 应用领域，PT100热电阻温度计被广泛应用于工业自动化、
实验室测量、医疗设备、食品加工等领域，其稳定性和精确度使其
成为许多温度测量需求的理想选择。

总的来说，PT100热电阻温度计具有广泛的温度范围、高精度、稳定性强等特点，因此在工业和科学领域得到了广泛的应用。

希望
以上信息能够对你有所帮助。

PT100热电阻温度变送器接线
目前热电阻的引线主要有三种方式
1、二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合
2、三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的较常用的[1]。

3、四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。

可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。

热电阻采用三线制接法。

采用三线制是为了消除连接导线电阻引起的测量误差。

这是因为测量热电阻的电路一般是不平衡电桥。

热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。

采用三
线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。

pt100温度变送器原理
PT100温度变送器是一种常用的温度测量仪器，它使用PT100电阻传感器来测量温度，并将测量结果转换成电信号输出。

PT100电阻传感器是一种根据电阻值随温度变化的特性来测量温度的传感器。

它由具有特殊电阻-温度特性的白金电阻丝构成，电阻值随温度的变化呈线性关系。

温度变送器包含一个电路板，上面安装有PT100电阻传感器和其他电子元件。

当温度变化时，PT100电阻传感器的电阻值也会发生变化。

变送器的电路通过测量电阻值的变化来确定温度的变化。

温度变送器的工作原理基于电桥电路。

常见的电桥电路包括满桥、半桥和四线制电桥。

其中，最常见的是四线制电桥，因为它具有较高的测量精度。

四线制电桥中，PT100电阻传感器作为电桥的一个电阻，其他三个电阻为固定电阻。

当电桥平衡时，输出电压为零。

根据电桥平衡条件可以得到PT100电阻传感器的电阻值与温度之间的关系。

温度变送器使用一种特殊的电路来将电桥的平衡情况转换成电信号输出。

一般使用运算放大器等电子元件来实现信号放大和转换。

通过校准和调节温度变送器，可以将变送器的输出信号与实际
温度之间建立准确的关系。

用户可以根据变送器的输出信号来获取准确的温度测量值。

总结来说，PT100温度变送器利用PT100电阻传感器的电阻-温度特性来测量温度，并通过电桥电路和特殊的电路将测量结果转换成电信号输出。

pt100温度变送器量程范围修改Pt100温度变送器通常提供六种标准的量程范围供选择。

特殊测量范围可按用户要求提供。

用户也可通过标准电阻箱、数字电流表等校验仪器自行调整Pt100铂电阻变送器的量程范围。

通过更改线路板上的焊接点接线，并重新校验，即可调整变送器量程范围，使变送器的测量范围满足使用现场的需要。

基于SWP-TR-08铂电阻温度变送器自身的特点，量程的改变将影响4-20mA的校验点。

如果变送器的计算是以真实零点（真实零点是理论输出电流为零的那一点的温度值）为基础，变送器的校验将非常简单：按所需量程范围计算出SPAN量程和真实零点（TRUE-ZERO)的温度值，然后查阅温度值对应量程（表1）和真实零点表（表2）中的哪一行，按表中要求短接相应焊点，按校验步骤调整变送器到所需量程范围即可。

1、准备电阻箱（精度达plusmn;0.01欧姆）、四位半数字电流表（在0-20mA范围精度为0.05%）和直流DC24V电源2、确定需要的量程范围，TH=量程范围上限（20mA输出时的温度值），Tlo=量程范围下限（4mA输出时的温度值）3、计算SPAN量程：SPAN量程=量程上限-量程下限=TH-Tlo4、计算真实零点：真实零点=量程下限-量程范围divide;4=Tlo-（SPAN量程/4）5、在下表中查找出刚计算出的SPAN量程及真实零点的温度值，注意对应的需要短接的焊点。

量程焊接组焊点A、焊点B、焊点C+焊点DSPAN量程℃焊接点22/37焊接D37/52焊接B和C52/75焊接C75/140焊接A和B140/215焊接B215/500焊接A真实零点组焊点W、焊点X焊点Y+焊点Z真实零点℃焊接点-180/-166焊接W、X、Y、Z1.129251701焊接W、X、Y-147/-127焊接W、X、Z-127/-108焊接W、X-108/-88焊接W、Y、Z-88/-69焊接W、Y-69/-49焊接W、Z-49/-35焊接W-35/-21焊接X、Y、Z-21/-1焊接X、Y-1/18焊接X、Z18/38焊接X38/57焊接Y、Z57/77焊接Y77/96焊接Z96/100一;一;6、打开壳体底盖，用焊锡丝短线路板上需要短接的焊点，并除去预先焊接的焊点，保证其为开路状态。

设计原理pt100是铂热电阻，它的阻值跟温度的变化成正比。

PT100的阻值与温度变化关系为：当PT100温度为0℃时它的阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。

它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成匀速增长的。

编辑本段分度表-50度80.31欧姆-40度84.27欧姆-30度88.22欧姆-20度92.16欧姆-10度96.09欧姆0度100.00欧姆10度103.90欧姆20度107.79欧姆30度111.67欧姆40度115.54欧姆50度119.40欧姆60度123.24欧姆70度127.08欧姆80度130.90欧姆90度134.71欧姆100度138.51欧姆110度142.29欧姆120度146.07欧姆130度149.83欧姆140度153.58欧姆150度157.33欧姆160度161.05欧姆170度164.77欧姆180度168.48欧姆190度172.17欧姆200度175.86欧姆应用范围：医疗、电机、工业、温度计算、阻值计算等高精温度设备，应用范围非常之广泛。

编辑本段其他信息温度是自然界中和人类打交道最多的物理参数之一，无论是在生产实验场所，还是在居住休闲场所，温度的采集或控制都十分频繁和重要，而且，网络化远程采集温度并报警是现代科技发展的一个必然趋势。

由于温度不管是从物理量本身还是在实际人们的生活中都有着密切的关系，所以温传感器就会相应产生。

由于PT100热电阻的温度与阻值变化关系，人们便利用它的这一特性，发明并生产了PT100热电阻温度传感器。

它是集温度湿度采集于一体的智能传感器。

温度的采集范围可以在-200℃～+200℃，湿度采集范围是0%～100%。

编辑本段如何安装pt100温度传感器如果由两个用来测量温差的传感器组成，输出信号与温差之间有一给定的连续函数关系。

故称为。

pt100温度传感器输出信号与温度变量之间有一给定的连续函数关系（通常为线性函数），早期生产的pt100温度传感器其输出信号与温度传感器的电阻值（或电压值）之间呈线性函数关系。

PT100/热电偶温度变送器产品使用说明佛山市普量电子有限公司2020-V1.0●欢迎选购佛山市普量电子有限公司产品。

●佛山市普量电子有限公司保留所有权利。

●产品订购和使用前请详细阅读《PT100/热电偶温度变送器使用说明书》。

●产品使用后，请保留《使用说明》，以便产品维护及售后服务。

一、产品外观及组成1、进口PT100铂电阻/J、K、E型热电偶温度芯体；2、高精度、稳定、数字标定调节、放大集成电路，具有零点、满量程补偿、温度补偿；3、输出信号类型广泛，4-20mA/0-20mA/0-5V/10V/RS485-RTU及低功耗RS485；4、产品响应快速，反应灵敏，精度高；5、结构多样化：螺纹安装式、铠装式、贴片式、插入式、法兰式等；6、电气连接IP65/68，二线/三芯/四芯屏蔽温度补偿线；7、304/316/制定材料外壳，探杆长度/直径/螺纹规格/法兰尺寸可制定；8、温度范围：-198℃～-40℃～0～100℃～500℃～1000℃；二、使用时注意事项安装使用请，核对产品标牌及合格证相关参数与使用工况是否相符合；热电阻/热电偶安装时，其插入深度不小于热电阻保护管外径的8倍～10倍；尽可能使热电阻/热电偶受热部分增长；热电阻/热电偶尽可能垂直安装，以防在高温下弯曲变形。

热电阻/热电偶使用中为了减小误差，应尽量使保护套管表面和被测介质温度接近；产品安装时，受力部位为“过程连接六方扳手位”，扳手规格与六方相对应；严禁被测系统的介质温度、压力量程、激励电压超过变送器的额定使用范围；注意保护传感器/变送器电缆线或补偿导线；尽量避免直接接近引起干扰的用户装置或电器；三、产品质量保证免责范围维修服务1、品质保证服务（1）产品质量实行三包：质保期以交货之日起计算，为期13个月。

在质保期内，如因产品本身质量问题，我公司提供免费维修、更换和退货服务。

1）、产品一般零部件、元器件失效，更换后即能恢复使用要求的，免费按期修复；2）、产品主要零部件、元器件失效，不能按期修复的，更换同规格的合格产品；3）、产品因设计、制造等原因造成主要功能不符合企业标准和合同规定的要求，客户要求退货时，收回故障产品，退回客户货款。

PT100温度变送器的正温度系数补偿温度是非常重要的物理参数，热电偶和热敏电阻(RTD)适合大多数高温测量，但设计人员必须为特定的应用选择恰当的传感器，表1提供了常用传感器的选择指南。

RTD具有较高的精度，工作温度范围：-200°C至+850°C。

它们还具有较好的长期稳定性，利用适当的数据处理设备就可以传输、显示并记录其温度输出。

因为热敏电阻的阻值和温度呈正比关系，设计人员只需将已知电流流过该电阻就可以得到与温度成正比的输出电压。

根据已知的电阻-温度关系，就可以计算出被测温度值。

电阻值随温度的变化称为“电阻的温度系数”，绝大多数金属材料的温度系数都是正数，而且许多纯金属材料的温度系数在一定温度范围内保持恒定。

所以，热敏电阻是一种稳定的高精度、并具有线性响应的温度检测器。

具体应用中选用哪一种金属材料(铂、铜、镍等)取决于被测温度范围。

铂电阻在0°C的标称电阻值是100Ω，尽管RTD是一种标准化器件，但在世界各地有多种不同的标准。

这样，当同一标准的RTD用在不同标准的仪表设计中时将会产生问题。

铂金属的长期稳定性、可重复操作性、快速响应及较宽的工作温度范围等特性使其能够适合多种应用。

因此，铂电阻RTD是温度测量中最稳定的标准器件。

以下公式描述了PT100的特性，显然它的温度与电阻呈非线性关系：RT = R0(1 + AT + BT2 + C(T-100)T3)其中：A = 3.9083 E-3B = -5.775 E-7C = -4.183 E-12 (低于0°C时)或0 (高于0°C时)。

表3是表格形式。

具体应用中，PT100的连接方式可以采用2线、3线或4线制(图1、2和3)。

有多种模拟和数字的方法进行PT100的非线性误差补偿，例如，可以利用查表法或上述公式实现数字非线性补偿。

Pt100铂电阻温度与电阻对照
一、Pt100温度传感器的主要技术参数：
测量范围：-200℃～+850℃；
允许偏差值△℃：A级±（0.15＋0.002│t│）， B级±（0.30＋0.005│t│）；
热响应时间<30s；
最小置入深度：热电阻的最小置入深度≥200mm；
允通电流≤5mA。

另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

二、热电阻公式:
0到850度： Rt=R0（1+A*t+B*t^2）
-200到 0： Rt=R0[1+A*t+Bt^2+C(t-100)^3]
R0是0度是铂电阻的阻值，对于Pt100,Ro就等于100
A=3.940*乘10负3次幂
B=-5.802乘10负7次幂
C=-4.274乘10的负12
三、比较简洁的计算方法：
PT100在0摄氏度的时候电阻值为100欧姆，然后温度每升高一度，电阻值增加0.385欧姆，具有良好的线性。

四、温度与电阻对照表
一体化温度变送器模块型号：SBWZ246P 精度：0.5级传感器：PT100铂热电阻测量范围：0-400℃
输出信号：4-20mA 供电电源：24VDC。

P T100铂电阻中文资料PT100温度变送器的正温度系数补偿表1. 传感器特性Feature Thermocouple RTDResponse time BetterMaximum temperature HigherRuggedness BetterCost efficiency BetterAccuracy BetterLong-term stability BetterStandardization BetterRTD具有较高的精度，工作温度范围：-200°C至+850°C。

它们还具有较好的长期稳定性，利用适当的数据处理设备就可以传输、显示并记录其温度输出。

因为热敏电阻的阻值和温度呈正比关系，设计人员只需将已知电流流过该电阻就可以得到与温度成正比的输出电压。

根据已知的电阻-温度关系，就可以计算出被测温度值。

电阻值随温度的变化称为“电阻的温度系数”，绝大多数金属材料的温度系数都是正数，而且许多纯金属材料的温度系数在一定温度范围内保持恒定。

所以，热敏电阻是一种稳定的高精度、并具有线性响应的温度检测器。

具体应用中选用哪一种金属材料(铂、铜、镍等)取决于被测温度范围。

铂电阻在0°C的标称电阻值是100Ω，尽管RTD是一种标准化器件，但在世界各地有多种不同的标准。

这样，当同一标准的RTD用在不同标准的仪表设计中时将会产生问题。

表2. 铂电阻RTD的公共标准*Organization Standard ALPHA (): AverageTemperature Coefficientof Resistance (/°C)NominalResistance at0°C ()British Standard BS 1904: 0.003850 1001984Deutschen Institut für Normung DIN 43760:19800.003850 100International Electrotechnical Commission IEC 751:1995(Amend. 2)0.00385055 100Scientific Apparatus Manufacturers of America SAMA RC-4-19660.003923 98.129Japanese Standard JIS C1604-19810.003916 100American Society for Testing and Materials ASTME11370.00385055 100*Sensing Devices, Inc.生产满足上述标准的铂电阻RTD。

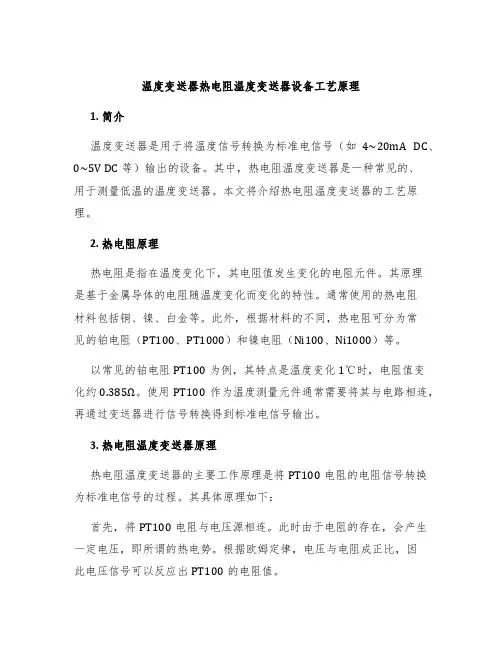

温度变送器热电阻温度变送器设备工艺原理1. 简介温度变送器是用于将温度信号转换为标准电信号（如4~20mA DC、0~5V DC等）输出的设备。

其中，热电阻温度变送器是一种常见的、用于测量低温的温度变送器。

本文将介绍热电阻温度变送器的工艺原理。

2. 热电阻原理热电阻是指在温度变化下，其电阻值发生变化的电阻元件。

其原理是基于金属导体的电阻随温度变化而变化的特性。

通常使用的热电阻材料包括铜、镍、白金等。

此外，根据材料的不同，热电阻可分为常见的铂电阻（PT100、PT1000）和镍电阻（Ni100、Ni1000）等。

以常见的铂电阻PT100为例，其特点是温度变化1℃时，电阻值变化约0.385Ω。

使用PT100作为温度测量元件通常需要将其与电路相连，再通过变送器进行信号转换得到标准电信号输出。

3. 热电阻温度变送器原理热电阻温度变送器的主要工作原理是将PT100电阻的电阻信号转换为标准电信号的过程。

其具体原理如下：首先，将PT100电阻与电压源相连。

此时由于电阻的存在，会产生一定电压，即所谓的热电势。

根据欧姆定律，电压与电阻成正比，因此电压信号可以反应出PT100的电阻值。

接下来，使用运算放大器对电压信号进行放大并变换电平，得到一定范围内的标准电信号，如4~20mA DC、0~5V DC等。

因为变换后的电信号比较稳定、可靠，通常会直接输出到控制系统进行处理。

需要注意的是，在使用热电阻温度变送器时，需要进行相关的校准。

即通过测量不同温度下的电信号，计算出温度与电信号的转换关系，从而使得变送器输出的信号准确反映实际温度值。

4. 应用和优缺点热电阻温度变送器具有测量范围广、精度高、信号传输稳定等优点。

它被广泛应用于化工、石油、冶金、电力等行业的自动控制系统中，例如温度控制、容器液位控制等方面。

但是，热电阻温度变送器也存在一定的缺点。

由于热电阻元件本身的灵敏度相对较小，因此在高温环境下存在一定误差。

此外，需要进行定期的校准和维护，以确保变送器的准确性和可靠性。

徽宁温度变送器pt100说明书摘要：1.徽宁温度变送器pt100 简介2.徽宁温度变送器pt100 的工作原理3.徽宁温度变送器pt100 的技术参数4.徽宁温度变送器pt100 的安装与维护5.徽宁温度变送器pt100 的使用注意事项正文：徽宁温度变送器pt100 是一款高精度、高稳定性的温度传感器，广泛应用于工业自动化、化工、石油、医疗等领域。

本文将对徽宁温度变送器pt100 进行详细介绍，包括其工作原理、技术参数、安装与维护以及使用注意事项。

首先，我们来了解徽宁温度变送器pt100 的工作原理。

pt100 是一种白金电阻温度传感器，其工作原理是基于白金电阻随温度变化的特性。

当温度发生变化时，pt100 的电阻值会发生相应的变化。

徽宁温度变送器pt100 通过将这一变化转换为标准信号输出，从而实现对温度的测量和监控。

接下来，我们来看一下徽宁温度变送器pt100 的技术参数。

徽宁温度变送器pt100 具有以下技术参数：测量范围为-200℃至+850℃；输出信号为4-20mA 或0-10V；温度漂移小于±0.05%/℃；响应时间小于5 秒；防护等级为IP65。

在安装与维护方面，徽宁温度变送器pt100 具有以下特点：结构紧凑，易于安装；抗干扰能力强，抗震动性能好；具有自锁功能，便于维护。

在安装过程中，应确保传感器与被测物体充分接触，以保证测量精度。

在维护过程中，应定期对传感器进行清洁和校准，以确保其正常工作。

最后，我们来看一下使用徽宁温度变送器pt100 的注意事项。

首先，应根据实际需求选择合适的测量范围和输出信号；其次，应确保传感器安装在合适的位置，避免受到外部环境的影响；再次，应定期对传感器进行校准，以确保测量精度；最后，应注意传感器的防潮、防尘和防油处理，以保证其使用寿命。

总之，徽宁温度变送器pt100 是一款性能优越的温度传感器，广泛应用于各种工业领域。

pt100 温度变送器原理
PT100 是一个温度传感器，是一种稳定性和线性都比较好的铂丝热电阻传感器，可以工作在-200℃至650℃的范围。

PT100 温度变送器是一种以白金（Pt）作成的电阻式温度检测器，属
于正电阻系数，其电阻和温度变化的关系式如下：R=Ro（1+αT）其中α=0.00392，Ro 为100Ω（在0℃的电阻值），T 为摄氏温度因此白金作成的电
阻式温度检测器，又称为PT100。

PT100 温度变送器是一种将温度信号转换为工业标准化输出信号（如4~20 毫安）的温度装置，产品多用于工业过程温度参数的测量和控制。

带传感器的变送器通常由两部分组成：传感器和信号转换器。

PT100 温度变送器的传感部分为PT100 热电阻，故也称之为热电阻温度变送器；信号转换部分主要由采集模块、信号处理和转换单元组成，也可以增加显示单元成为现场显示型PT100 热电阻温度变送器。

PT100 温度变送器形式有安装于接线盒内的，还有一种为杆式小型的，适合安装场所空间有限，但必须安装变送器的现场，它可将热电阻Pt100 的电阻信号随温度变化转化为二线制DC4-20 毫安输出。

Jianghan University江汉大学物理与信息工程学院课程设计报告课题名称：PT100温度变送器设计专业：测控技术与仪器I ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 1班级：B13072021姓名:罗洪日月20112015年课程设计报告温度变送器设计PT100题目：一、实验要求：1•设计一个用热电阻Pt100制作的温度变送器，要求其温度变化范围为0C-400C，经电压放大后为0.5-2.5V，经V/I转换成4~20mA输出2•电路的设计，以及理论推导3•实验数据及分析4.报告包括以下部分：一、该设计要达到的目的（掌握基本放大电路、信号转换电路的设计以及实际动手的能力培养）；二、各功能块的设计、计算；三、实验数据的处理、分析线性度等；四、设计的结论及体会。

报告不少于3000字，参考文献不少于5篇，每组必须独立完成，不得抄袭，若有抄袭现象，一律以不及格处理---------------- 学资学习网-----------------实验原理:三、实验资料热I”阳PTIOOffj分廐衣4^34 A aA 3编：轴JfI f lw u M 普脚连接图（俯觇用）■入2TOUT1 kJ!4 [4OUT 1IN- 2 1J |4iK- 1IN+a 12 |4IK+ VCC4 11 GND 2IN+s10 I31H+ 22 6 & I3IN-2OUT [ 7呂 ]3OUT(TOP VIEW)<ci四、实验内容:只八I RrtJZZ3ZZ从儿M - 艮卩 M Q -ho])= q 人石帼 d 亘LL 211 丄口— Lb 匾2丛J2邑丄皿nuutillW —山訂仏沁*占烁Ui/VAw 人g r ,i i gg五、实验总结：经过将近两天的测控电路课程设计，我们小组终于在范志顺老师的指导下完成了 PT100臥1认1讯Wi卜人內 0SZLot 川j 丄X Ln L ki □k M [2.50 12 1 ■ _■ * ・ - ・ • ・ 、4l - —仏i 时冈E KUtrMsi 仰 叫 如 加* *44恥伍温度变送器的课程设计，通过此次课程设计，使我更加扎实的掌握了有关测控电路方面的知识， 在设计过程中虽然遇到了一些问题， 但经过一次又一次的思考， 一遍又一遍的检查终于找出了原 因所在，也暴露出了前期我在这方面的知识欠缺和经验不足。

pt100和温度变送器的对应关系
PT100是一种铂热电阻，其阻值会随着温度的变化而变化，且阻值与温度变化之间呈线性关系。

在0℃时，PT100的阻值为100Ω，随着温度的升高，其阻值逐渐增加。

变化率为0.385Ω/℃。

而温度变送器是一种将温度信号转换为电信号的设备，它通过测量物体的温度并将其转换为易于处理和传输的电信号来工作。

温度变送器与PT100之间存在一定的对应关系，即温度变送器将PT100的电阻值转换为相应的电信号，以反映物体的实际温度。

具体来说，当PT100的电阻值发生变化时，温度变送器会感知到这种变化，并将其转换为相应的电信号。

这个电信号可以进一步处理或传输到其他设备，以实现温度的监测和控制。

需要注意的是，PT100和温度变送器之间的对应关系可能会受到多种因素的影响，如测量电路的误差、环境温度、电路的稳定性等。

因此，在实际应用中，需要对测量结果进行校准和修正，以确保测量结果的准确性和可靠性。

\Pt100温度变送器设计报告HEBEI UNITED UNIVERSITY小组成员： 09电气（1）任燕凯09表（2）周震09表（2）张柔目录一：变送器的设计原理 (3)1：pt100热电阻的介绍 (3)2：基于双恒流源的三线热电阻测温探头电路的设计 (4)3：单片机最小系统介绍 (5)4：基于ADC0804的采样系统设计 (6)5：基于1602的显示电路的设计 (7)6：基于DAC0832的模拟量输出设计 (8)7 ：4~20mA电路的设计 (9)三：程序设计 (9)1. 程序流程图 (9)2.程序如下所示： (10)一：变送器的设计原理1：pt100热电阻的介绍热电阻：电阻体的阻值随温度的变化而变化，利用此特性就可以进行对温度的测量。

pt100是铂热电阻，它的阻值跟温度的变化成正比。

PT100的阻值与温度变化关系为：当PT100温度为0℃时它的阻值为100欧姆，在100℃时它的阻值约为欧姆。

它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成匀速增长的。

应用于医疗、电机、工业、温度计算、阻值计算等高精温度设备，应用范围非常之广泛。

用热电阻测温时，工业设备距离计算机较远，引线很长，用以引进干扰，并在热电阻的电桥中产生长引线误差。

解决方法为三线制连接方法。

图为恒流源三线式铂阻测温电路，有两个的电流源分别施加给PT100和100Ω（千分之一精度）电阻及各自同质同长的导线上。

由于采用由LM324构成的39倍差分放大电路，使温度在0~100摄氏度变化，电压输入在0~伏之间变化，且导线的分压部分已被消除，即0摄氏度时Pt100为100Ω，差分放大器两端两个输入电压为0V，当升温后，差分放大电路将Pt100变化的阻值进行放大。

由LM324构成的电压跟随器经阻容低通滤波起作为反映当前温度的电压值，待后续处理。

该电路传感器引线的长度可达到300多米且保证精确的测量。

3：单片机最小系统介绍最小系统是指可以保证单片机工作的最少硬件构成，对于单片机内部资源能够满足系统的需要，可直接采用最小系统。
