１、地形图坐标系：我国的地形图采用高斯－克吕格平面直角坐标系。
在该坐标系中，横轴：赤道，用Ｙ表示；赤道以南为负，以北为正；纵轴：中央经线，用Ｘ表示；中央经线以东为正，以西为负。
坐标原点：中央经线与赤道的交点，用Ｏ表示。
我国位于北半球，故纵坐标均为正值，但为避免中央经度线以西为负值的情况，将坐标纵轴西移５００公里。
２、北京５４坐标系：１９５４年我国在北京设立了大地坐标原点，采用克拉索夫斯基椭球体，依此计算出来的各大地控制点的坐标，称为北京５４坐标系。
３、ＧＳ８４坐标系：即世界通用的经纬度坐标系。
４、６度带、３度带、中央经线。
我国采用６度分带和３度分带：１∶２．５万及１∶５万的地形图采用６度分带投影，即经差为６度，从零度子午线开始，自西向东每个经差６度为一投影带，全球共分６０个带，用１，２，３，４，５，……表示．即东经０～６度为第一带，其中央经线的经度为东经３度，东经６～１２度为第二带，其中央经线的经度为９度。
１∶１万的地形图采用３度分带，从东经１．５度的经线开始，每隔３度为一带，用１，２，３，……表示，全球共划分１２０个投影带，即东经１．５～４．５度为第１带，其中央经线的经度为东经３度，东经４．５～７．５度为第２带，其中央经线的经度为东经６度．地形图上公里网横坐标前２位就是带号，例如：河北省１：５万地形图上的横坐标为２０３４５４８６，其中２０即为带号，３４５４８６为横坐标值。
在分层设色地形图中,绿色表示的地形是A高原B平原C山地D盆地一.什么是地图地图是按一定的数学法则和综合法则，以形象－符号表达制图物体(现象)的地理分布、组合和相互联系及其在时间中的变化的空间模型，它是地理信息的载体，又是信息传递的通道。
二.地图制图学及其理论基础地图制图学属地球科学中的一门学科。
主要是研究地图的实质(性质、内容及其表示方法)发展、制图理论和技术方法的的一门科学。
它的任务是获取各种类型的、高速优质的地图。
是制作地图的科学。

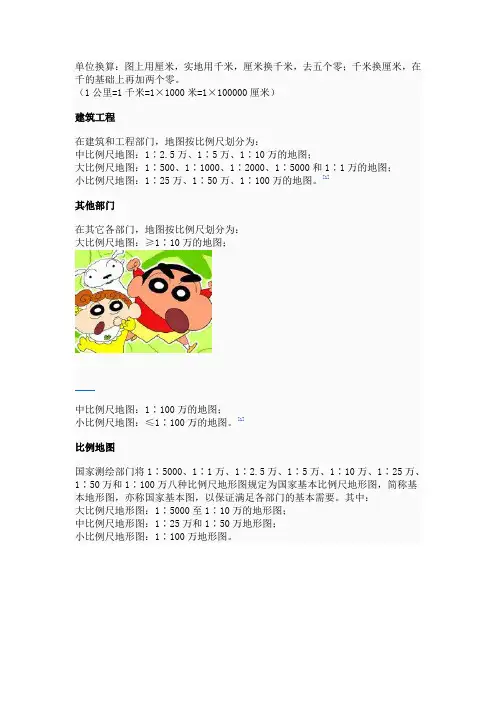

单位换算：图上用厘米，实地用千米，厘米换千米，去五个零；千米换厘米，在千的基础上再加两个零。
（1公里=1千米=1×1000米=1×100000厘米）
建筑工程
在建筑和工程部门，地图按比例尺划分为：
中比例尺地图：1∶2.5万、1∶5万、1∶10万的地图；
大比例尺地图：1∶500、1∶1000、1∶2000、1∶5000和1∶1万的地图；
小比例尺地图：1∶25万、1∶50万、1∶100万的地图。
[1]
其他部门
在其它各部门，地图按比例尺划分为：
大比例尺地图：≥1∶10万的地图；
中比例尺地图：1∶100万的地图；
小比例尺地图：≤1∶100万的地图。
[1]
比例地图
国家测绘部门将1∶5000、1∶1万、1∶2.5万、1∶5万、1∶10万、1∶25万、1∶50万和1∶100万八种比例尺地形图规定为国家基本比例尺地形图，简称基本地形图，亦称国家基本图，以保证满足各部门的基本需要。
其中：
大比例尺地形图：1∶5000至1∶10万的地形图；
中比例尺地形图：1∶25万和1∶50万地形图；
小比例尺地形图：1∶100万地形图。
可爱的松鼠图片
∙可爱的松鼠图片
∙可爱的松鼠图片
∙可爱的松鼠图片
∙可爱的松鼠图片
∙可爱的松鼠图片
∙可爱的松鼠图片
∙可爱的松鼠图片
∙
∙可爱的松鼠图片
∙可爱的松鼠图片
∙可爱的松鼠图片
∙可爱的松鼠图片
∙。
第一节我国国家基本比例尺地形图概述一、八种基本比例尺地形图我国把1：5000、1：1万、1：2.5万、1：5万、1：10万、1：25万、（原1：20万）、1：50万、1：100万八种比例尺的地形图定为国家基本比例尺地形图。
地形图的内容包括有：水文、地形、土质、植被、居民地、交通线和境界线。
地形图的特点：（1）内容详细，几何精度高。
（2）采用统一的大地坐标系统和高程系统。
（3）统一的制图规范和图式。
二、分类及用途根据比例尺分为大、中、小比例尺地形图三类，随着比例尺的不同，其内容与精度也有区别，从而他的用途也有所不同。
地形图的主要用途：（1）用于研究区域概况。
（2）提供各种资料和数据。
（3）作为填绘地理考察内容的工作底图。
（4）野外工作的工具。
（5）编制专题地图的底图。
1.大比例尺地形图用途1：5000——1：10万（包括1：5000、1：1万、1：2.5万、1：5万、1：10万）用途：从图上可以直接量取各种精确的数据，并能在图上进行规划设计，可作为专业调查和填图的工作底图和编制专题地图的底图，在军事上，是指挥人员组织战斗或战役中不可缺少的工具，也是炮兵战斗确定射击要素的主要工具。
2.中比例尺地形图1：25万——1：50万。
精度低于大比例尺地形图，一般作为总体规划用图，也可作为编制小比例尺专题地图的底图，军事上可作为高级司令部组织战役，战略计划时用图。
3.小比例尺地形图小于1：100万。
精度低于大、中比例尺。
特点是综合程大。
用途：概括地表示了区域的地理特征称为‚一览图‛，作为国家、省总体规划和全国性的各种专题图的底图。
军事上，用作战略规划和编绘军事态势图。
比例尺表示实地面积（平方千米）1：5000 51:1万 20多1：2.5万 110多1：5 万 450多1：10万 18001：25万 160001: 50万 640001：100万256000第二节地形图的数学基础为了保证地形图具有良好的精度，对地形图的数学基础，特别是地图投影的要求很高：方向正确，没有角度变形，以保证图上景物形状与实地相似；地物之间的距离和位臵关系正确，以便于量测。
国家基本比例尺地形图（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分成4行4列，共16幅1:25万地形图，用[1]、[2]…[16]表示，在1:100万地形图编号后加上1:25万地形图的比例尺代字和行列号.如：J50C001004。
每幅1:25万地形图的范围为经差1°30′，纬差1°。
1:10万地形图（1）用途：主要用于一定范围内较详细研究和评价地形。
（2）投影：采用高斯—克吕格投影，6°分带，采用编绘方法成图。
（1）用途：主要用于较小范围内详细研究和评价地形，城市、乡镇、农村、矿山建设的规划、设计，林斑调查，地籍调查等。
（2）投影：采用高斯—克吕格投影，6°分带，航空摄影测量或编绘方法成图。
（3）分幅编号：以1:100万地形图为基础，分为48行48列，共2304幅在1:100万地形图编号后加上1:2.5万地形图的比例尺代字和行列号，即为1:2.5万地形图的编号。
如：J50F045004。
每幅1:2.5万地形图经差7′30″，纬差5′。
1:1万地形图（1）用途：1:1万地形图主要用于小范围内详细研究和评价地形，城市、乡镇、农村、矿山建设的规划、设计，林斑调查，地籍调查等。
（2）投影：1:1万地形图采用高斯—克吕格投影，3°分带，航空摄影测量方法成图。
（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分为96行96列，共9216幅1:1万地形图，在1:100万地形图编号后加上1:1万地形图的比例尺代字和程参考面。
（3）分幅编号：采用正方形或矩形，其规格为50cm×50cm或40cm×40cm。
图号以图廓西南角坐标公里数为单位编号，X在前Y在后，中间用短线连接，如:1:2000，10．0—21．0；1:1000，10．5—21．5；1:500，10．50—21．75。
带状或小面积测区的图幅，按测区统一顺序进行图幅编号。
图8-5 等高线示意图
而且测绘有几种不同比例尺的地形图，
图8-11 视距测量示意图
⎭
⎬⎫
-+==v i D h kn D αα
tan cos 2 ——仪器乘常数，可取k =100
2.大平板仪的构造
大平板仪的构造由照准仪、图板、基座和附件组成。
(1)照准仪：图8-17为西安光学测量仪器厂制造的
竖盘、支柱和直尺所组成，其作用和经纬仪相似。
平板相当于水平度盘，照准目标后用平行尺来画方向线。
竖直度盘分划值为1°，向两个方向依正负每
望远镜水平时读数为0°。
在竖直度盘右侧附有水准管，读数前必须先调整水准管，当气泡居中时才能读取竖直度盘读数，直读到10′估读到1′，读数窗影像如图
′和+6°23′。
图8-23 按制定坡度选线示意图
称之为。
1：500、1：1000、1：2000地形图
1：500、1：1000、1：2000地形图主要用于小范围内精确研究、评价地形，可供勘
察、规划、设计和施工等工作使用。
平面控制采用高斯—克吕格投影，按3°分带计算平面直角坐标。
当对控制网有特
殊要求时，采用任意经线作为中央子午线的独立坐标系统，投影面亦为当地的高程参
考面。
分幅编号：采用正方形或矩形，其规格为50cm×50cm 或40cm×40cm。
图号以图廓
西南角坐标公里数为单位编号，X 在前Y 在后，中间用短线连接，如：1：2000，
10．0—21．0；1：1000，10．5—21．5；1：500，10．50—21．75。
带状或小面积测
区的图幅，按测区统一顺序进行图幅编号。
1：5000地形图
1：5000地形图主要用于小范围内详细研究和
评价地形，可供各部门勘察、规划、设计，科研等
使用，也可作为编制更小比例尺地形图或专题地图
的基础资料。
1：5000地形图采用高斯—克吕格投影，3°分
带，其分幅、编号是以1：1000000地形图为基础，
将每幅1：1000000地形图划分成192行192列，
共36864幅1：5000地形图，在1：1000000地形图编号后加上1：5000地形图的比例尺代字、行列
号，即为1：5000地形图的编号。
如J50H093093。
每幅1：5000地形图的范
围是经差1′52．5″、纬差1′15″。
1:5000地形图 城市居民地示意图 1：1万地形图
1：1万地形图主要用于小范围内详细研究和评价
地形，城市、乡镇、农村、矿山建设的规划、设计，
林斑调查，地籍调查，大比例尺的地质测量和普查，
水电等工程的勘察、规划、设计，科学研究，国防建
设的特殊需要，以及可作为编制更小比例尺地形图或
专题地图的基础资料。
1：1万地形图采用高斯—克吕格投影，3°分带，
航空摄影测量方法成图。
分幅、编号：20世纪70年代前以1：2．5万地形图为基础，将每幅1：2．5
万地形图划分成2行2列，共4幅1：1万地形图，用1、2、3、4表示，在
1：2．5万地形图编号后加上表示1：1万地形图的代号，即为1：1万地形
图的编号。
如J —50—144—A —б—1。
20世纪70—80年代以1：10万地形
图为基础，将每幅1：10万地形图划分成8行8列，共64幅1：1万地形图，
用（1）、（2）…（64）表示，在1：10万地形图编号后加上表示1：1万
地形图的代号，即为1：1万地形图的编号。
如J —50—144—（1）。
20世
纪90年代起以1：100万地形图为基础，将每幅1：100万地形图划分为96
行96列，共9216幅1：1万地形图，在1：100万地形图编号后加上1：1
万地形图的比例尺代字和行列号，即为1：1万地形图的编号。
如：J50G093004。
每幅1：1万地形图经差3′45″，纬差2′30″。
1：1万地形图覆盖范围示意图 1：2．5万地形图
1：2．5万地形图主要用于较小范围内详细研
究和评价地形，城市、乡镇、农村、矿山建设的
规划、设计，林斑调查，地籍调查，大比例尺的
地质测量和普查，水电等工程的勘察、规划、设
计，科学研究，国防建设的特殊需要，以及可作
为编制更小比例尺地形图或专题地图的基础资
料。
1：2．5万地形图采用高斯—克吕格投影，6°
分带，航空摄影测量或编绘方法成图。
分幅、编
号均以1：5万地图为基础，将每幅1：5万地形图划分成2行2列，共4幅
1：2．5万地形图，用a 、б、в、г或1、2、3、4表示。
在1：5万地形
图编号后加上1：2．5万地形图的代号，即为1：2．5万地形图的编号。
如：
J —50—144—A —б，10—50—144—甲—2，J —50—144—A —2。
每幅1：2．5
万地形图经差7′30″，纬差5′。
1：2．5万地形图覆盖范围示意图 1：5万地形图
1：5万地形图是我国国民经济各部门和国防
建设的基本用图。
这种比例尺地形图主要用于一
定范围内较详细研究和评价地形，供工业、农业、
林业、水利、铁路、公路、农垦、畜牧、石油、
煤炭、地质、气象、地震、环保、文化、卫生、
教育、体育、民航、医药、海关、税务、考古、
土地等国民经济各部门勘察、规划、设计、科学
研究、教学等使用；也是军队的战术用图，供军
队现地勘察、训练、图上作业、编写兵要、国防
工程的规划和设计等军事活动使用；同时也是编
写更小比例尺地形图或专题图的基础资料。
1：5万地形图采用高斯—克吕格投影，6°分带，采用航空摄影测量
方法成图。
分幅、编号均以1：10万地形图为基础，将每幅1：10万地
形图划分成2行2列，共4幅1：5万地形图，20世纪70年代前用A 、
Б、В、Г或甲、乙、丙、丁表示，20世纪70—80年代用A 、B 、C 、D
表示，在1：10万地形图编号后加上表示1：5万地形图的代号，即为1：
5万地形图的编号。
如：H —48—142—Г，8—48—142—J ，H —48—142—D 。
20世纪90年代起：平面坐标系统采用1980年西安坐标系，高程系统采
用1985国家高程基准；分幅、编号均以1：100万地图的分幅与编号为
基础，将每幅1：100万地形图划分成24行24列，共576幅1：5万地
形图，在1：100万地形图编号后加上其内1：5万地形图的比例尺代字、
图幅行列号，即为1：5万地形图的编号。
如：J50E017016。
每幅1：5
万地形图经差为15′，纬差10′。
1：5万地形图覆盖范围示意图
1：10万地形图
1：10万地形图主要用于一定范围内较详细研究和评价地形，供工业、农业、林业、
水利、铁路、公路、农垦、畜牧、石油、煤炭、地质、气象、地震、环保、文化、卫生、
教育、体育、民航、医药、海关、税务、考古、土地等国民经济各部门勘察、规划、设
计、科学研究、教学等使用；也是军队的战术用图，供军队现地勘察、训练、图上作业、
编写兵要、国防工程的规划和设计等军事活动使用；同时也是编写更小比例尺地形图或
专题图的基础资料。
1：10万地形图采用高斯—克吕格投影，6°分带，采用编绘方法成图。
分幅、编号
均以1：100万地图的分幅与编号为基础，将每个1：100万地形图划分成12行12列，共144幅1：10万地形图，用1～144表示，在1：100万地形图编号后加上1：10万地
形图的代号，即为1：10万地形图的编号。
如H —48—142、8—48—142。
每幅1：10万地形图的范围为经差为30′，纬差20′。
1：10万地形图覆盖范围示意图 1：25万地形图
1：25万地形图，比较全面和系统地反映了区域内自然地理条件和经济概况，主要供各部门在较大范围内作总体的区域规划、查勘计划、资源开发利用与自然地理调查，也可供国防建设使用，也可作为编制更小比例尺地形图或专题地图的基础资料。
1：25万地形图采用高斯—克吕格投影，6°分带，编绘方法成图。
分幅、编号均以1：100万地形图为基础，将每幅1：100万地形图划分成4行4列，共16幅1：25万地形图，用[1]、[2]…[16]表示，在1：100万地形图编号后加上表示1：25万地形图的代号，即为1：25万地形图的编号。
如J —50—[2]。
每幅1：25万地形图的范围为经差1°30′，纬差1°。
1：25万地形图覆盖范围示意图
1：50万地形图
1：50万地形图，综合反映了制图范围内的自然
地理和社会经济概况，用于较大范围内进行宏观评
价和研究地理信息，是国家各部门共同需要的基本
地理信息和地形要素的平台，可以作为各部门进行
经济建设总体规划，省域经济布局、生产布局、国
土资源开发利用的计划和管理用图或工作底图，也
可作为国防建设用图，也可作为更小比例尺普通地
图的基本资料和专题地图的地理底图。
1：50万地形图采用高斯—克吕格投影，6°分
带，采用编绘方法成图。
分幅、编号均以1：100万地形图为基础，将每幅1：100万地形图划分成2行2列，共4幅1：50万地形图，20世纪70年前用A 、Б、В、Г或甲、乙、丙、丁表示，70年代起用拉丁字母A 、B 、C 、D 表示。
在1：100万地形图编号后加上1：50万地形图的代号，即为1：50万地形图的编号，如J —50—Г，10—50—丁，J —50—D 。
一幅1：50万地形图的范围为经差3°，纬差2°。
1：50万地形图覆盖范围示意图。
